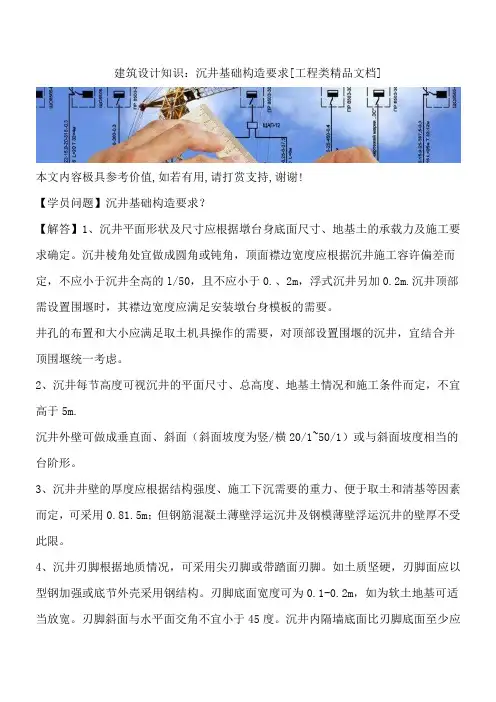

建筑设计知识：沉井基础构造要求[工程类精品文档]本文内容极具参考价值,如若有用,请打赏支持,谢谢!【学员问题】沉井基础构造要求？【解答】1、沉井平面形状及尺寸应根据墩台身底面尺寸、地基土的承载力及施工要求确定。
沉井棱角处宜做成圆角或钝角，顶面襟边宽度应根据沉井施工容许偏差而定，不应小于沉井全高的l/50，且不应小于0.、2m，浮式沉井另加0.2m.沉井顶部需设置围堰时，其襟边宽度应满足安装墩台身模板的需要。
井孔的布置和大小应满足取土机具操作的需要，对顶部设置围堰的沉井，宜结合并顶围堰统一考虑。
2、沉井每节高度可视沉井的平面尺寸、总高度、地基土情况和施工条件而定，不宜高于5m.沉井外壁可做成垂直面、斜面（斜面坡度为竖/横20/1~50/1）或与斜面坡度相当的台阶形。
3、沉井井壁的厚度应根据结构强度、施工下沉需要的重力、便于取土和清基等因素而定，可采用0.81.5m；但钢筋混凝土薄壁浮运沉井及钢模薄壁浮运沉井的壁厚不受此限。
4、沉井刃脚根据地质情况，可采用尖刃脚或带踏面刃脚。
如土质坚硬，刃脚面应以型钢加强或底节外壳采用钢结构。
刃脚底面宽度可为0.1-0.2m，如为软土地基可适当放宽。
刃脚斜面与水平面交角不宜小于45度。
沉井内隔墙底面比刃脚底面至少应高出0.5m.当沉井需要下沉至稍有倾斜的岩面上时，在掌握岩层高低差变化的情况下，可将刃脚做成与岩面倾斜度相适应的高低刃脚。
5、沉井材料可用混凝土、钢筋混凝土（配筋率不应小于0.、1%）和钢材等。
混凝土沉井仅适用于松软土层；其井壁竖向接缝应设置接缝钢筋。
沉井刃脚不宜采用混凝土结构。
浮运沉井可采用钢筋混凝土薄壁或钢模薄壁结构。
6、沉井填料可采用混凝土、片石混凝土或浆砌片石；在无冰冻地区亦可采用粗砂和砂砾填料；空心沉井应考虑受力和稳定要求。
粗砂、砂砾填芯沉井和空心沉井的顶面均须设置钢筋混凝土盖板，盖板厚度通过计算确定。
7、沉井各部分混凝土强度等级：刃脚不应低于C25；井身不应低于C20，当为薄壁浮运沉井时，井壁和隔板不应低于C25，腹腔内填料不应低于C15.8、沉井封底混凝土厚度由计算确定，但其顶面应高出刃脚根部（即刃脚斜面的顶点处）不小于0.5m.封底混凝土强度等级，非岩石地基不应低于C25，岩石地基不应低于C20.以上内容均根据学员实际工作中遇到的问题整理而成，供参考，如有问题请及时沟通、指正。
