15W纯甲类功放电路图及原理

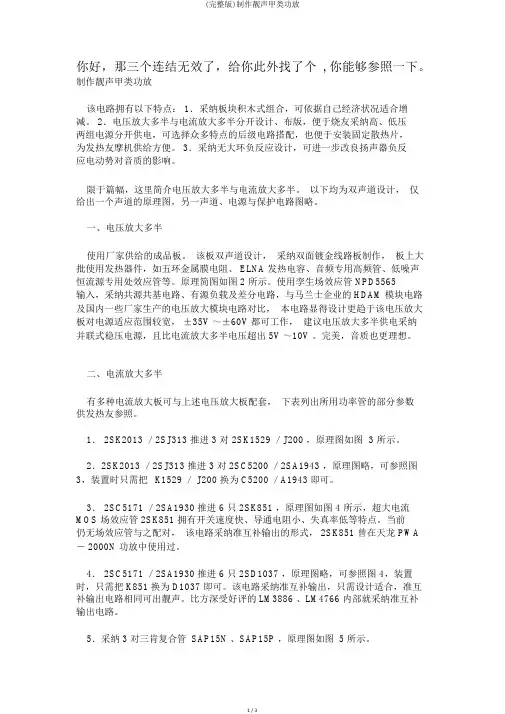

(完整版)制作靓声甲类功放
你好，那三个连结无效了，给你此外找了个 ,你能够参照一下。
制作靓声甲类功放该电路拥有以下特点： 1．采纳板块积木式组合，可依据自己经济状况适合增减。
2．电压放大多半与电流放大多半分开设计、布版，便于烧友采纳高、低压两组电源分开供电，可选择众多特点的后级电路搭配，也便于安装固定散热片，为发热友摩机供给方便。
3．采纳无大环负反应设计，可进一步改良扬声器负反应电动势对音质的影响。
限于篇幅，这里简介电压放大多半与电流放大多半。
以下均为双声道设计，仅给出一个声道的原理图，另一声道、电源与保护电路图略。
一、电压放大多半使用厂家供给的成品板。
该板双声道设计，采纳双面镀金线路板制作，板上大批使用发热器件，如五环金属膜电阻、 ELNA 发热电容、音频专用高频管、低噪声恒流源专用处效应管等。
原理简图如图 2 所示。
使用孪生场效应管 NPD5565输入，采纳共源共基电路、有源负载及差分电路，与马兰士企业的 HDAM 模块电路及国内一些厂家生产的电压放大模块电路对比，本电路显得设计更趋于该电压放大板对电源适应范围较宽，±35V ～±60V 都可工作，建议电压放大多半供电采纳并联式稳压电源，且比电流放大多半电压超出 5V ～10V 。
完美，音质也更理想。
二、电流放大多半有多种电流放大板可与上述电压放大板配套，下表列出所用功率管的部分参数供发热友参照。
1． 2SK2013 ／2SJ313 推进 3 对 2SK1529 ／J200 ，原理图如图 3 所示。
2．2SK2013 ／2SJ313 推进 3 对 2SC5200 ／2SA1943 ，原理图略，可参照图3，装置时只需把K1529 ／ J200 换为 C5200 ／A1943 即可。
3． 2SC5171 ／2SA1930 推进 6 只 2SK851 ，原理图如图 4 所示，超大电流MOS 场效应管 2SK851 拥有开关速度快、导通电阻小、失真率低等特点。

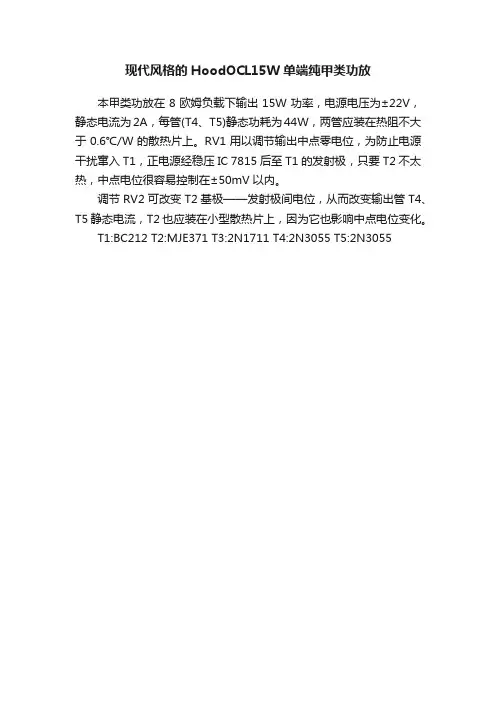

现代风格的HoodOCL15W单端纯甲类功放
现代风格的HoodOCL15W单端纯甲类功放
本甲类功放在8欧姆负载下输出15W功率，电源电压为±22V，静态电流为2A，每管(T4、T5)静态功耗为44W，两管应装在热阻不大于0.6℃/W的散热片上。RV1用以调节输出中点零电位，为防止电源干扰窜入T1，正电源经稳压IC 7815后至T1的发射极，只要T2不太热，中点电位很容易控制在±50mV以内。
调节RV2可改变T2基极——发射极间电位，从而改变输出管T4、T5静态电流，T2也应装在小型散热片上，因为它也影响中点电位变化。
T1:BC212 T2:MJE371 T3:2N1711 T4:2N3055 T5:2N3055
1.5W小功率甲类放大器电路
绕组：n1=230+95 匝 0.4mm 铜漆包线
n2=325+9匝ห้องสมุดไป่ตู้0.1mm 铜漆包线
绕组n1与n2双线并绕。
图(b)示出其特性曲线。
图a电路两级直接耦合放大第一级从第二级发射极抽取基极电流从而形成很强的直流负反馈稳定工作点
1.5W小功率甲类放大器电路
图(a)电路两级直接耦合放大，第一级从第二级发射极抽取基极电流，从而形成很强的直流负反馈，稳定工作点。扬声器通过自耦变压器与未级匹配，这样，采用小铁芯也能有良好的频率特性。变压器的附加绕组W2提供隔直流负反馈信号。
15W纯甲类功率放大器
15W纯甲类功放制作纵观目前市场上的Hi－Fi功放，输出功率在100W以上的以甲乙类放大产品居多，50～100W的功放中甲类放大产品占有相当的比例。
从高保真的角度来看，功率储备大些当然是好，但若从节省能源的角度来看，就值得考虑了。
由于纯甲类功放的效率很低，所以在您欣赏美妙音乐的同时，约有百分之七八十以上的电能变成热量散发掉了。
一台每声道输出功率为50W的纯甲类功放，若以30％计其效率，则静态功耗就有330W之大，说句玩笑话，简直是“守着火炉吃西瓜”。
笔者在帮人选购功放时就经常遇到这样的情况：很多人虽然为纯甲类功放的音色所倾倒，但也往往因其“发高烧”的工作状态而忍痛割爱。
功耗大也是电子管功放的致命弱点。
市场经济是无情的。
国内几家有名的生产胆机的厂家，如斯巴克、欧博、大极典也先后推出了自己的晶体管功放，就证明了这一点。
根据我国国情，一般工薪阶层的居室面积多在二十平方米以下，并且通常以客厅或卧室兼作听音室。
若音箱的灵敏度在89dB以上，则10～20W的纯甲类功放就可满足一般欣赏要求。
如果在歌舞厅里那样的环境中让我们的耳朵长期承受大音量，听力就会逐渐减退。
再说，吵得左邻右舍不得安宁,也不合适。
所以说，如果生产一些功率在15W左右的音质音色较好的功放，静态功耗在100W以下，肯定会有市场。
可惜这类功放是个空白。
日本金嗓子有一款A20，每声道纯甲类功放20W，音质有口皆碑，但价钱却令人望而却步。
现在，国内生产功放的厂家似乎在攀比，功率越做越大，重量越做越重，但销路却不见得很好。
何不制作一些“好吃不贵”的功放来投放市场呢？本着这个思想，我们设计了这台15W纯甲类功放，试图在这方面做一些尝试。
一电路原理1、功放电路由VT1、 VT2组成差动放大电路，每管静态电流约为0.5mA。
R3为VT1的集电极负载电阻，VT1与推动级VT4之间为直接耦合。
输出级由两只型号相同的 NPN型大功率晶体管VT5、VT6组成，而没有采用互补对称推挽电路。
前级甲类并联电源
甲类功放并联式稳压电源电路图发布时间:2011-5-20 10:54:17 |来源: 第一价值网| 查看: 1172次 | 收藏 | 打印 TAG：甲类功放并联式稳压电源电路甲类功放电路图甲类功放并联式稳压电源电路图要做一套音质上乘的功放，首先要有一款性能优越的前级放大电路，而一款好的前级放大电路要发挥其最佳性能，就需要有优秀的电源给其供电！有的Hi—END级的前级机就使用了干电池供电了，如：日本松下公司的极品功放前级S U-C7000 就采用电池供电了！而国内的获奖机其前级电路就多为由分立元件组成的，图1是稳压IC、分立稳压电路、电池三种供电系统的噪音比较图。
在这里向广大发烧友介绍国内获奖机用得最多的甲类并联式稳压电路，电路图见图2，用该电路给前级放大电路供电，背景非常宁静，使低频埪制力变好，而且有力度，中高频变得滑顺，柔和，大大改善了音乐，在主观听感上感觉较为温和，没有一些冷艳，刺耳感，用该电源电路去摩机，可起到立竿见影的效果，音响音质改善十分明显！因为一般音响多为用三端稳压或串联式稳压，好一些的用有源伺服稳压，而甲类并联式稳压电源电路的性能和电池供电的性能最接近，效果当然显著！并联式稳压电源其内阻很小，这对于改善音质起很大的作用，因为音乐信号电流回路中，电流回路内阻是越小越好的！为音乐细节的重现奠定了基础。
图甲类功放并联式稳压电源电路图下面分析一下甲类并联式稳压电源的工作原理：220V的市电经过变压器降压后经整流桥整流后由C1（C2）滤波，滤去交流杂波，接着由性能优越的LM317与R1组成的恒流电路（约160mA，足可以驱动任何纯甲类前级放大电路，若要电流更大，改变R1的阻值即可）、恒流电路能够阻断电源噪音，并有效地退耦掉后级通过电源对前级的干扰，经过恒流之后的电源由V T1（VT2）、VD1（VD2）及RP1（RP2）、R2—R5）等构成电压误差取样设置电路并经R6（R7）的控制调整管V T3（VT4）的基极，改变调整管的导通压降，利用分流电流，达到稳压的目的。
概述甲类乙类甲乙类功率放大电路全解ppt课件
资金是运动的价值，资金的价值是随 时间变 化而变 化的， 是时间 的函数 ，随时 间的推 移而增 值，其 增值的 这部分 资金就 是原有 资金的 时间价 值
2. 消除交越失真的OCL电路:工作原理
利用甲乙类双电源互补对称功率放大电路可以消除交跃 失真。
静态： U B1、B2 U R2 U D1 U D2
资金是运动的价值，资金的价值是随 时间变 化而变 化的， 是时间 的函数 ，随时 间的推 移而增 值，其 增值的 这部分 资金就 是原有 资金的 时间价 值
工作原理：
uI正半周主要是 T1管发射极 驱动负载； uI负半周主要是 T2管发射极驱动负载 T1、T2导通时间 uI半个周期 T1、T2工作在甲乙类状态。
UomVCC2UCES
PomU Ro2Lm(VCC2R ULCE)S2
4
78.5%
资金是运动的价值，资金的价值是随 时间变 化而变 化的， 是时间 的函数 ，随时 间的推 移而增 值，其 增值的 这部分 资金就 是原有 资金的 时间价 值
4. 几种电路的比较
变压器耦合乙类推挽：单电源供电，笨重，效率 低，低频特性差。 OTL电路：单电源供电，低频特性差。 OCL电路：双电源供电，效率高，低频特性好。
因此，选择功率BJT时，其极限参数:
I CM i U CEO(BR)
C
max
u CE
V CC RL
max
2V CC
PCM
PT max
0.2
V
2 CC
2RL
资金是运动的价值，资金的价值是随 时间变 化而变 化的， 是时间 的函数 ，随时 间的推 移而增 值，其 增值的 这部分 资金就 是原有 资金的 时间价 值
高保真单端纯直流甲类前级放大电路的制作及调试
高保真单端纯直流甲类前级放大电路的制作及调试类别：网文精粹阅读：2309图为单端甲类前级放大电路，电路板实物图如下图所示（图中仅画一个声道，另一个声道相同）。
电路特点如下：①采用发烧管K246,A970,C2240,Al145、C2705等，信号从输人级到输出级均设计为纯甲类状态，从而避免了交越失真，音色及听感特别好，动态好，解析力强。
②输人级采用场效应管做单端差分电路，以得到悦耳的音色，输人级采用场效应管对信噪比有好处，输人阻抗高，有利于微弱信号的拾取，其传输特性和电子管相似，可以表现出类似胆机的音色。
③为了适应不同的音源及发烧角度，需要电路由NE5532等组成的音调电路，并且设置有直通开关，当聆听音乐时，按一下自锁开关K即可跳过音调进人纯Hi-Fi状态。
④电源部分采用分立元器件稳压电源，具有极低的输出内阻，稳压精度高，反应速度快。
对电源纹波有良好的吸收特性，从而保证了本前级音色的纯净度。
电路原理如下：IC1及其外围元器件是音调电路；K1是直通/4调开关；T1,T2是由场效应管组成的单端差分电路；T7, T8是恒流源；R1、R2是T1、T2的负载，该级没有采用镜像恒流源做负载，可提高整体电路的转换速度并确保保真度。
实践证明，镜像恒流源做负载时，电路失真程度较电阻做负载时程度大。
这也就是Hi-Fi为什么越简洁失真越小的道理。
该级设置静态电流均为3 mA（每管），使该级工作在甲类状态，因而没有开关失真和交越失真，并提高了动态范围。
单端甲类线路本身可抵消奇次谐波失真，而偶次谐波比较丰富，对音色起到一定的润泽作用，听感优美，音色温暖柔润，具有更佳的耐听性，深受发烧友的喜爱。
T1,T2将输人信号转变为电流变化，再由T3, T4将电流变化转变为电压输出，T9, T10是T3,T 4的镜像恒流源，可确保该级的稳定性。
电压放大级采用共基极电路。
这种电路多用于宽频带放大电路，具有极高的高频特性。
T5 , T6是输出级，Tll及VR1、R3是其静态偏置电路，通过调节VR1使输出级静态电流在10-20 mA即可。
15W纯甲类功放电路图及原理
15W純甲類功放電路圖及原理2009-06-12 22:01:21.0縱觀目前市場上的Hi－Fi功放，輸出功率在100W以上的以甲乙類放大產品居多，50～100W 的功放中甲類放大產品佔有相當的比例。
從高保真的角度來看，功率儲備大些當然是好，但若從節省能源的角度來看，就值得考慮了。
由於純甲類功放的效率很低，所以在您欣賞美妙音樂的同時，約有百分之七八十以上的電能變成熱量散發掉了。
一台每聲道輸出功率為50W的純甲類功放，若以30％計其效率，則靜態功耗就有330W之大，說句玩笑話，簡直是“守著火爐吃西瓜”。
筆者在幫人選購功放時就經常遇到這樣的情況：很多人雖然為純甲類功放的音色所傾倒，但也往往因其“發高燒”的工作狀態而忍痛割愛。
功耗大也是電子管功放的致命弱點。
市場經濟是無情的。
國內幾家有名的生產膽機的廠家，如斯巴克、歐博、大極典也先後推出了自己的電晶體功放，就證明了這一點。
根據我國國情，一般工薪階層的居室面積多在二十平方米以下，並且通常以客廳或臥室兼作聽音室。
若音箱的靈敏度在89dB以上，則10～20W的純甲類功放就可滿足一般欣賞要求。
如果在歌舞廳裏那樣的環境中讓我們的耳朵長期承受大音量，聽力就會逐漸減退。
再說，吵得左鄰右捨不得安寧,也不合適。
所以說，如果生產一些功率在15W左右的音質音色較好的功放，靜態功耗在100W以下，肯定會有市場。
可惜這類功放是個空白。
日本金嗓子有一款A20，每聲道純甲類功放20W，音質有口皆碑，但價錢卻令人望而卻步。
現在，國內生產功放的廠家似乎在攀比，功率越做越大，重量越做越重，但銷路卻不見得很好。
何不製作一些“好吃不貴”的功放來投放市場呢？本著這個思想，我們設計了這臺15W純甲類功放，試圖在這方面做一些嘗試。
一電路原理1、功放電路由VT1、VT2組成差動放大電路，每管靜態電流約為0.5mA。
R3為VT1的集電極負載電阻，VT1與推動級VT4之間為直接耦合。
輸出級由兩隻型號相同的NPN型大功率電晶體VT5、VT6組成，而沒有採用互補對稱推挽電路。
功率放大电路甲类乙类甲乙类总结
功率放大电路甲类乙类甲乙类总结
功率放大电路通常分为甲类和乙类两种类型，它们在放大器的工作方式、效率和应用方面有着不同的特点。
首先，让我们来看看甲类功率放大电路。
甲类功率放大电路的特点是在整个信号周期内，电流都能流过输出管，因此它能够实现线性放大。
这意味着甲类功率放大器能够提供高质量的音频放大，适用于要求高保真度的音频放大场合，比如音响系统等。
然而，甲类功率放大器的效率比较低，通常只有20%～30%，并且会产生较大的热量。
另外，由于需要在整个信号周期内都保持通电状态，因此它的功耗也比较高。
接下来是乙类功率放大电路。
乙类功率放大电路的特点是只在信号的一部分周期内才有电流流过输出管，这使得它的效率比甲类功率放大器高得多，通常能够达到70%～80%。
这意味着乙类功率放大器能够在更小的功率输入下实现相同的输出功率，从而减少能源消耗和热量产生。
然而，乙类功率放大器在信号过渡的地方会产生交叉失真，因此在一些对音频质量要求较高的场合，如音响放大器等，可能不太适用。
综上所述，甲类功率放大电路适合要求高保真度的音频放大场合，而乙类功率放大电路则适合对效率要求较高的场合。
在实际应
用中，工程师需要根据具体的需求来选择合适的功率放大电路类型，并在设计中权衡好音质、效率和成本等因素。
15W纯甲类功放电路图及原理
15W 纯甲类功放电路图及原理纵观目前市场上的Hi －Fi 功放，输出功率在100W 以上的以甲乙类放大产品居多，50～100W 的功放中甲类放大产品占有相当的比例。
从高保真的角度来看，功率储备大些当然是好，但若从节省能源的角度来看，就值得考虑了。
由于纯甲类功放的效率很低，所以在您欣赏美妙音乐的同时，约有百分之七八十以上的电能变成热量散发掉了。
一台每声道输出功率为50W 的纯甲类功放，若以30％计其效率，则静态功耗就有 330W 之大，说句玩笑话，简直是“守着火炉吃西瓜”。
笔者在帮人选购功放时就经常遇到这样的情况：很多人虽然为纯甲类功放的音色所倾倒，但也往往因其 “发高烧”的工作状态而忍痛割爱。
功耗大也是电子管功放的致命弱点。
市场经济是无情的。
国内几家有名的生产胆机的厂家，如斯巴克、欧博、大极典也先后推出了自己的晶体管功放，就证明了这一点。
根据我国国情，一般工薪阶层的居室面积多在二十平方米以下，并且通常以客厅或卧室兼作听音室。
若音箱的灵敏度在89dB 以上，则10～20W 的纯甲类功放就可满足一般欣赏要求。
如果在歌舞厅里那样的环境中让我们的耳朵长期承受大音量，听力就会逐渐减退。
再说，吵得左邻右舍不得安宁,也不合适。
所以说，如果生产一些功率在15W 左右的音质音色较好的功放，静态功耗在100W 以下，肯定会有市场。
可惜这类功放是个空白。
日本金嗓子有一款A20，每声道纯甲类功放20W ，音质有口皆碑，但价钱却令人望而却步。
现在，国内生产功放的厂家似乎在攀比，功率越做越大，重量越做越重，但销路却不见得很好。
何不制作一些不制作一些 “好吃不贵”的功放来投放市场呢？本着这个思想，我们设计了这台15W 纯甲类功放，试图在这方面做一些尝试。
这方面做一些尝试。
一 电路原理电路原理1、功放电路、功放电路 由VT1、 VT2组成差动放大电路，每管静态电流约为0.5mA 。
R3为VT1的集电极负载电阻，VT1与推动级VT4之间为直接耦合。
试做最简单的甲类功放
试做最简单的甲类功放在逛论坛的时候无意中发现了这个最简单的甲类耳放电路，你没看错，是“耳放”，但是耳放也是功放，只是功率小点作者是加拿大的Giovanni MilitanoThe schematic for this project is shown below in Figure 2. An IRF610 MOSFET is used in this example, but a wide variety of FET devices can be used in its place. A LM317 voltage regulator is used for the CCS and the draw is set at 250mA.他这里是用317恒流，把317控制端接地就是输出1.25V,他的电阻是5欧，所以250MA恒流，他用在耳机上，所以电流很小就够了我做成功放，管子是用IRF540，恒流的电阻用两个4欧并联，这样大概有六百多毫安的电流。
输出电容用黑金刚1000U 0.22U的WIMA和nichicon1.2U无极电容并联我的电源用的是12V的，这个电路是源极输出电路，所以要加前级才行，不然声音很小啊外国人也用便宜的洞洞板啊这是我搭的简易的实验电路，试下效果这是没带载的时候，7.3Vp-p的信号进来都不会削波由于620MA的电流根本不能大功率输出，但是考虑到散热要很大就没办法了大负载下，下臂会削波，如下图这里是4欧纯电阻负载，信号输入的直流电位调到8V，但是还是削波啊，电流不够啊，木有办法啊场管的源极输出直流电位5V，在620MA电流下，Vgs为3.3V左右5-2.23 = 2.77，也就是说电流大概是2.77/4 = 690MA左右，电阻有偏差导致的电流偏差我把输入的直流电位调到10V，最大不失真信号为5Vp-p最理想的状态了，如理论和计算有错误，请拿砖头拍我吧，告诉我怎么改正就好了下面是听感对比，这是TA2024数字功放这个甲类功放用耳放放大，喇叭是3寸的丹麦威发喇叭，很有历史了，但是声音很不错解码是PCM2706 一个不知道什么芯片，号称24位输出，效果的确好这两个功放反复试听，数字功放还是不如这个简单的甲类功放，人声方面和柔和度还是甲类好，但是高音貌似没数字功放好。
甲类单管功率放大电路
甲类单管功率放大电路 典型的甲类单管功率放大电路如图Z0402所示。
在图中Rb1和Rb2组成偏置电路；Cb、Ce为交流旁路电容；Tr1、Tr2是输入、出变压器，输出变压器Tr2其初级接晶体管的集电极，次级接负载RL，它的作用 是进行阻抗变换，使放大电路获得最佳负载，从而提高输出效率。
由图Z0402可列出其直流负载线方程： UCE = EC - IE Re GS0402 因为变压器初级的直流电阻rT很小，故可视为短路。
为了充分利用直流电源EC，功放电路中Re一般选的较小（约几Ω），其上的压降也可忽略不计，于是式GS0402为： UCE ≈ EC GS0403 它表明直流负载线是过点（EC，0）且与纵轴几乎平行的直线，如图0403所示，直流负载线与IB对应的那条输出特性曲线的交点即为Q点。
放大电路的交流负载 过Q点作斜率为的直线即得到交流负载线，如图中所示。
由于功放管处于极限运用状态，当忽略UCES 和ICEO 时，由图可见集电极电压变化的幅值Ucm ≈ EC。
电流的幅值Icm = IC ，故，功率管的最大交流输出功率为： 直流电源供给的功率为： 晶体管的集电极最大效率为： 它表明甲类单管放大电路在理想情况下的效率为50％。
实际应用时，为了避免输出信号失真过大，交流动态范围不能太大，应留有充分的余地，再把变压器的损耗考虑在内，实际的效率只有25～35％。
直流电源供给集电极的功率除输出给负载的功率Po外，其余消耗在晶体管的集电结上，即管子的损耗功率：PT＝PE - Po GS0408 静态时，Po = 0，则：PT = Pcmax＝PE＝ECIC＝2Pomax GS0409 可见，单管甲类功放电路，静态时管耗最大。
当集电极电流iC减小时，根据电磁感应定律，变压器初级线圈中的感应电压与直流电源电压EC串联相加，使管压降Ucem ≈2EC，因此，甲类功放管的最大允许集电极电压BVCER必须大于2EC。
外围元件最少的2×15W功放电路
用高保真功放IC TDA1521A制作功放电路，具有外围元件少，不用调试，一装就响的特点。
适合自制，用于随身听功率接续，或用于改造低档电脑有源音箱。
TDA1521A采用九脚单列直插式塑料封装，具有输出功率大、两声道增益差小、开关机扬声器无冲击声及可靠的过热过载短路保护等特点。
TDA1521A既可用正负电源供电，也可用单电源供电，电路原理分别见图1(。
双电源供电时，可省去两个音频输出电容，高低音音质更佳。
单电源供电时，电源滤波电容应尽量靠近集成电路的电源端，以避免电路内部自激。
制作时一定要给集成块装上散热片才能通电试音，否则容易损坏集成块。
散热板不能小于200×100×2mm3。
甲类电路原理
甲类电路原理甲类电路的原理非常简单：输入电信号经过放大器管道后得到输出。
输出电流的大小与输入信号的大小成比例，并且输出电流与时间的平均值为零。
这意味着，在输入信号周期的一半周期内，输出电流将截止器电极。
甲类电路的输出特点是电流波形近似于正弦波，但它不完全是正弦波，因为截止器电极在一半周期内关闭。
由于输出电流的波形是近似于正弦波的，因此甲类放大器的输出功率效率高。
如果输入信号完全正弦波，则频率是输出电流的2倍。
甲类电路包括一个电路、一个截止器和一个负载。
在电路中，电源供电给放大器电路和截止器电路，截止器电路使输出电流在一半周期内截止。
负载是指甲类电路的输出器件，例如扬声器或其他电动机械装置。
负载的特性将影响甲类放大器性能，因此需要特别注意负载的选择。
二、甲类电路的性能1.高输出功率甲类电路可以提供高的输出功率，它的输出功率可以达到电源功率的50%。
这种高输出功率使甲类电路非常适合用于功率放大应用，例如音频放大器和电动机械装置。
2.低失真甲类电路的输出特点是波形近似正弦波，并且输出功率效率高，因此可以提供高品质的音频输出。
甲类电路的失真较低，这使得它非常适合用于高保真音频放大器。
3.简单的电路设计甲类电路的电路设计非常简单，并且由于其器件结构简单，因此这种电路也非常容易制造。
甲类电路的性能不易受到热效应或其他电路问题的影响，这使得甲类电路具有较高的可靠性和长寿命。
4.低成本由于甲类电路的器件结构简单，其制造成本较低。
甲类电路的失真较低，这也有助于降低成本。
甲类电路成本相对较低。
1.音频放大器2.电动机械装置甲类电路也可以用于电动机械装置应用。
由于甲类电路能够提供高输出功率，因此它可以非常有效地驱动电动机械装置。
甲类电路的成本较低，这也使它非常适合用于低成本的电动机械装置。
四、总结1. 太阳能电池板控制器由于太阳能电池板输出的电流和电压波动比较大，因此需要一个能够稳定输出电压和电流的控制器。
甲类电路可以用于制造太阳能电池板控制器，其高功率输出可以有效地控制太阳能电池板的输出电流和电压。
“简洁至上”的晶体管甲类音频功率放大器3
Hi－Fi界有一句至理名言，就是“简洁至上”。
这就是说，假如能用一个元件或器件做成的电路，就尽量不用两个。
电子电路中常用的电子元件有电阻、电容、电感等，常用的电子器件有二极管、三极管及集成电路等。
电阻、电容都属于线性元件，在放大电路中可以认为不会因它们而产生非线性失真。
但是，目前用于放大的电子器件，不论是电子管、晶体管，还是集成电路，统统都是非线性器件，它们是放大电路中产生非线性失真的根源。
因此，在放大电路中应尽量少用管子。
要做到这一点也并非容易，所以通常所见到的放大电路都比较复杂。
要想“简洁”，必须解决两个问题：一是放大倍数要足够大，至少应该在接CD机时能够达到额定的输出功率；二是非线性失真要尽量小些，在不加负反馈或只加少量的负反馈时，谐波失真系数能够达到Hi－Fi要求。
功率放大器的输出电路方式，可按有无输出变压器分为两类。
无输出变压器的功放电路为了使扬声器中无直流电流通过，必须采用电容耦合(OTL电路)或者正负两套电源(OCL电路)。
本文介绍的晶体管甲类音频放大器选用变压器输出的单管放大方式，每声道只用两只管子，而若采用互补推挽电路，则至少要用四五只管子。
由于所用的输出变压器初级阻抗只有几十欧姆，所以绕制起来很容易，性能也很容易达到要求。
采用变压器输出的一个突出优点就是可以避免烧扬声器。
另外，变压器次级线圈极小的直流电阻，会改善扬声器的阻尼，使瞬态失真减小。
电路结构与特点该晶体管甲类音频功率放大器电路及电源电路如图1所示。
这一功放电路具有高达15W 的有效值输出功率，它只用两只晶体管，并把它们直接相连，复合成一只高跨导的功率场效应晶体管。
这是笔者受到绝缘栅双极型晶体管(IGBT)的启发偶尔想到的。
IGBT是一种新型半导体功率器件，已成功地应用于高频开关电源中，近几年在高保真声频功率放大器中也常见到它的踪影。
它兼有双极型晶体管(即普通PNP、NPN晶体管)和单极型晶体管(即场效应管)两者的优点，但没有两者各自的缺点，所以应用前景非常广阔。
TDA1521制作15W双声道功放电路图
TDA1521制作15W双声道功放电路图TDA1521制作15W双声道功放电路图-------------------------------------------------常用伴音电路,TDA1521该电路摘自长虹C2191，为OTL双声道接法。
TDA1521引脚功能及参考电压:1脚:11V——反向输入1(L声道信号输入)2脚:11V——正向输入13脚:11V——参考1(OCL接法时为0V,OTL接法时为1/2Vcc)4脚:11V——输出1(L声道信号输出)5脚:0V——负电源输入(OTL接法时接地)6脚:11V——输出2(R声道信号输出)7脚:22V——正电源输入8脚:11V——正向输入29脚:11V——反向输入2(R声道信号输入) TDA1521是荷兰飞利浦公司设计的低失真度及高稳度的芯片。
其中的参数为:TDA1521在电压为?16V、阻抗为8Ω时～输出功率为2×15W～此时的失真仅为0.5,。
输入阻抗20KΩ, 输入灵敏度600mV,信噪比达到85dB。
其电路设有等待、静噪状态～具有过热保护～低失调电压高纹波抑制～而且热阻极低～具有极佳的高频解析力和低频力度。
其音色通透纯正～低音力度丰满厚实～高音清亮明快～很有电子管的韵味。
1、本功放板经过精心设计、布局。
板材选用1.6mm的优质玻璃纤维板～焊盘喷锡制造,尺寸:7.5cm*7cm)。
2、本功放板输出不失真功率为:15W*2。
散热片尺寸为76MM*43MM*22MM.3、整流为3A～200V的HER303快恢复二极管～电源滤波和退偶电容选用日本黑金刚105?长寿命电容～高频滤波为松下CBB无极电容。
耦合为橘红色的飞利浦补品电容～贝茹尔电路为德国西门子千层饼无极电容和优质金属五环电阻。
芯片为原装的飞利浦TDA1521(非台湾产,。
4、优质的元件和合理的设计保证了本功放板的音质十分出色。
,本功放板实物和图片完全相同,。
整流快恢复二极管是原装库存的～管脚有少许氧化～焊接前请用刀片清理好管脚的氧化层再焊接～防止虚焊:5、电源建议选用交流双12V输出～功率不小于30W的变压器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
15W纯甲类功放电路图及原理2009年05月16日纵观目前市场上的Hi－Fi功放，输出功率在100W以上的以甲乙类放大产品居多，50～100W的功放中甲类放大产品占有相当的比例。
从高保真的角度来看，功率储备大些当然是好，但若从节省能源的角度来看，就值得考虑了。
由于纯甲类功放的效率很低，所以在您欣赏美妙音乐的同时，约有百分之七八十以上的电能变成热量散发掉了。
一台每声道输出功率为50W的纯甲类功放，若以30％计其效率，则静态功耗就有 330W之大，说句玩笑话，简直是“守着火炉吃西瓜”。
笔者在帮人选购功放时就经常遇到这样的情况：很多人虽然为纯甲类功放的音色所倾倒，但也往往因其“发高烧”的工作状态而忍痛割爱。
功耗大也是电子管功放的致命弱点。
市场经济是无情的。
国内几家有名的生产胆机的厂家，如斯巴克、欧博、大极典也先后推出了自己的晶体管功放，就证明了这一点。
根据我国国情，一般工薪阶层的居室面积多在二十平方米以下，并且通常以客厅或卧室兼作听音室。
若音箱的灵敏度在89dB以上，则10～20W的纯甲类功放就可满足一般欣赏要求。
如果在歌舞厅里那样的环境中让我们的耳朵长期承受大音量，听力就会逐渐减退。
再说，吵得左邻右舍不得安宁,也不合适。
所以说，如果生产一些功率在15W左右的音质音色较好的功放，静态功耗在100W以下，肯定会有市场。
可惜这类功放是个空白。
日本金嗓子有一款A20，每声道纯甲类功放20W，音质有口皆碑，但价钱却令人望而却步。
现在，国内生产功放的厂家似乎在攀比，功率越做越大，重量越做越重，但销路却不见得很好。
何不制作一些“好吃不贵”的功放来投放市场呢？本着这个思想，我们设计了这台15W纯甲类功放，试图在这方面做一些尝试。
一电路原理1、功放电路由VT1、 VT2组成差动放大电路，每管静态电流约为0.5mA。
R3为VT1的集电极负载电阻，VT1与推动级VT4之间为直接耦合。
输出级由两只型号相同的 NPN 型大功率晶体管VT5、VT6组成，而没有采用互补对称推挽电路。
输出管VT6对于负载（扬声器）来说是共发射极电路，而VT5则是射极输出电路，因此是不对称放大。
但实验测试表明，整个放大电路在取消大环负反馈（将R5短路）时的开环失真却很小，而且主要是偶次谐波失真。
这个功劳应该归功于推动级电路。
推动电路是本机最具特色的电路，它的作用和效果与传统的RC自举电路相比，有过之而无不及。
VT4为集－射分割式倒相电路，分别由其集电极和发射极输出一对大小相等、方向相反的信号。
VT4对于输出管VT6来说为射极输出电路，电压放大倍数小于1。
从VT4集电极输出的信号通过交流电阻很小的发光二极管VD1，加到输出推动管VT3的基极。
VD1的正向导通压降约为1.9V左右，可看作一个噪声很小的稳压二极管，它使得VT3的发射极电阻R7两端的直流电压UEC基本不变，约比VD1的稳压值小0.7V。
对交流信号而言，R7是与VT3的发射结电阻相并联的。
VT3和VT5组成同极性达林顿式复合管。
因此推挽放大的上臂是由一级共射放大电路（VT4）和二级射极输出电路（VT3、VT5）构成的，而推挽电路的下臂是则由一级射极输出电路（VT4）和一级共射放大电路（VT6）构成，可见是不对称的推挽放大电路。
故在选择放大管时，这几只管子的电流放大系数也不必配对。
这一点在工厂大批量生产时尤为重要，可以大大降低成本。
该样机各管β值如下：β1=β2=110，β3=50，β4=90，β5=70，β6=90。
也就是说，要把β值较大的管子优先安排为VT4和VT6。
该功放电路的开环电压放大倍数约为504，闭环电压放大倍数由R4和R5决定，约为15.7。
甲类推挽功率放大电路的理论最高效率为50％，该样机实测最大不失真输出电压的有效值为11V，折合成输出功率约为15W（8Ω），静态功耗约为40W，因此最高效率为37.5％。
当无信号输入时，效率为零，40W功率几乎全部消耗于两只输出管上，因此要加上足够面积的散热器，并且保证通风情况良好。
总之，该功放有以下特点：1.功率输出管的电流放大系数不需配对；2.用笔者设计的推动电路取代了传统的自举电路，频率响应好；3.输出电压幅度大；4.电路简单、调整容易、便于制作。
2、稳压电源由于功放为OCL电路，输出端与扬声器直接耦合，故一般应加装延时保护电路，但由于该机采用了具有短路保护及软启动功能的±17V双路稳压电源，故省略了这部分电路。
正负稳压电路均采用集电极输出式调整电路，效率高且具有短路保护功能，但不能够自启动。
VT7、VT9组成复合电源调整管。
VT11为取样放大管。
由于VT11的基极接地，故发射极电位必须为－0.7V才能使它工作于放大状态。
所以R19的下端不能接地，而是接至－17V。
所以，如果万一负输出电源对地短路，将会使 VT11的发射极与基极间的电压为零，从而使VT11截止，这样调整管VT9、VT7因得不到基极电流也截止，结果使得正输出电源电压为零。
由于正、负稳压电路是对称的，故当正电源对地短路时，也会使负电源电压为零。
功放电路的输出端省却了扬声器保护电路的原因也在于此，万一有一只输出管发生击穿短路，另一只输出管也会由于上述保护功能而得不到电源电压，这样扬声器中就不会有大的直流电流通过，从而有效地保护了扬声器。
该电源的输出电压基本上由VD4、VD5两只稳压管的稳压值决定，约比它们的稳压值低0.7V左右（即减去VT11、VT12的发射结直流压降），故对两只稳压管要仔细挑选配对。
输入端滤波电容器每边采用两只4700μF的电解电容器并联使用，而输出端的滤波电容器每边仅采用一只10μF的无极性电容器。
通过样机实测，当输出电流为2.4A（满载）时的纹波电压很小：正电源侧为0.8mV，负电源侧为1.25mV。
此外，波形并非100Hz的锯齿状，而是频谱较宽的噪声状。
该电源的稳压性能之所以较好，一是由于集电极输出式稳压电路的调整管具有一定的电压放大倍数，二是由于取样电路的取样比等于1，输出端的电压变化直接通过VD4、VD5耦合到了取样放大管VT11、VT12的发射极。
为了消除一般OCL电路开机时通过扬声器的冲击电流造成的“噗”声，该电源还设计了软启动电路。
其工作原理如下：开机后，滤波电容器C3上的正电压通过 R10向C5充电，C5上的电压按指数规律上升。
该电压通过R12及VD2加到正电源输出端，同时通过R16为VT12的发射极提供电流，使负电源也同时启动。
电源电压达到正常值后，正输出电压通过R14给单向可控硅VD3提供触发电压而使它导通。
VD3导通后，其阳极电压降低到0.7V以下，故二极管 VD2截止。
C5上的电压通过R12和VD3放电。
延迟时间由R10、C5时间常数决定，本例中此常数为0.33秒，开机时音箱中一点儿声响都没有。
该电源的效率很高，调整管集电极和发射极之间电压降至1V时，输出电压仍可保持稳定。
若市电交流电压为220V时，稳压电路的输入电压设定为±22V （带额定负载），则可以使稳压电源在市电变化±10％时，仍工作在最佳状态。
若以调整管压降为7V计算，在满负荷2.4A时的管耗约17W，因此只需较小的散热器，此时效率在70％以上。
当调整管压降为3V时，效率为85％。
总之，该电源电路特点是：具有软启动功能；具有正负电源分别短路或同时短路的保护功能，可省去扬声器保护电路；高效率，约70～85％以上；低纹波系数。
二、制作与调整要点1.元器件的选择功率输出管VT5、VT6选用东芝的2SC3281，β在70～110之间。
实验时也曾选用过三肯的2SC 2922，但发现容易产生高频自激。
推动管VT4选用NEC的2SD401，β值为70～90，VT3也用2SD401，β在50～70之间。
当输出管的β值在100以上时，VT3、VT4也可选用国产管3DG130（3DG12）。
输入级VT1、VT2可选用9012或9015等，β值在100左右，不宜太高，但要求配对；也可选用P 沟道结型场效应晶体管，但耐压应不低于40V(因手头无此类管子，故未曾实验)。
电阻的功率R6、R10应选1W以上， R7、R16、R19应选1／2W以上，其余不作要求。
电阻 R9采用两只1W、0.51Ω电阻并联，作为测量时取样使用。
稳压管VD4、VD5应选1W以上功率的。
单向可控硅可选1A电流的任何型号。
电源部分的VT7、VT8选用MJ2955和2N3055或其它互补配对管，要求β大些，最好大于80。
推动管VT9、VT10选用中功率管 3CK9、3DK9等，β值在50～80之间。
取样放大管VT11、VT12选用9014和9015，β值大于100。
还要注意正负电源各对应管的β值应该相近，即大致配对。
电容C1、C6、C7选用涤纶或聚丙烯电容。
稳压电源输入滤波电容C3、C4采用四只4700μF35V优质电解电容两两并联使用。
电源变压器功率容量应不小于100VA，次级交流电压双18V，电流3A以上。
整流管可用1N5401。
2.调整要点电源部分几乎不需要调整。
如果电源不能自启动，则应适当减小R10的数值，但应在满载时能够自启动的前提下尽量大一些，以增大延迟时间。
功放部分的调整可归结为两项；一是调整R2使输出端电位等于零；二是调整R6使R9上的压降等于0.3V，此时末级静态电流约为1.18A。
注意一开始可将电流调得稍小些，如0.9A，等预热一段时间以后再调到上述规定的数值。
3.电路的变通该功放电路稍加改动即可变为 OTL电路，此时稳压电路可以省去负电源部分。
OTL电路虽然技术指标的测试结果不及OCL电路，但音色却别有风味。
OTL 电路由于使用了输出电容器，虽然会影响频率特性，但却使扬声器的安全得到了保障。
限于篇幅，此处不再赘述。
三、主要技术指标该功放的主要技术指标如下：最大输出功率为15W（8Ω）；频率响应为5Hz ～44kHz (－1dB,10W,8Ω）；电压增益为24dB；输入灵敏度为0.7V(rms)。
经过反复试听对比，大家一致认为该功放在播放人声时，嗓音显得宽厚圆润，流畅自然，能将演唱者的感情表达得很好。
小提琴的表现不毛不燥，解析力很高。
但对于动态范围较大的交响乐来说，本功放则显得有些力不从心，但觉得低频量感比较适中，能将各种乐器的轮廓刻画出来。
虽在大动态时显得逊色一些，因为它毕竟只有15W的有效值功率。
因此它作为家庭欣赏音乐用极为合适，达到了预期的设计目的。
