自动喷水灭火系统洒水喷头
自动喷水灭火系统洒水喷头的性能要求和试验方法
自动喷水灭火系统洒水喷头的性能要求和试验方法1 引言1.1洒水喷头是自动喷水灭火系统的关键部件。
为统一技术要求、确保喷头质量, 特制订本标准。
1. 2本标准只适用于闭式洒水喷头和开式洒水喷头。
对喷头的技术性能、试验方法和检验规则作了明确的规定。
2 术语2. 1洒水喷头在热的作用下, 在预定的温度范围自行启动, 或根据火灾信号由控制设备启动, 并按设计的形状和水量洒水灭火的喷头。
2. 2释放机构喷头中由热敏感元件、密封件等零件所组成的机构。
即喷头启动时, 能自动脱离喷头本体的部分。
2. 3静态动作温度在试验室, 按规定的条件升温, 闭式洒水喷头受热后, 其热敏感元件动作时的温度。
2. 4公称动作温度表示在不同的使用环境条件下, 闭式洒水喷头在不同温度范围内启动的名义动作温度。
2. 5沉积喷头受热动作后, 释放机构中的零件滞留于喷头框架或溅水盘等部位, 明显影响喷头按设计形状洒水一分钟以上的现象, 即为沉积现象。
3 洒水喷头的分类和规格3. 1按结构形式分类3. 1. 1闭式洒水喷头闭式洒水喷头就是具有释放机构的洒水喷头。
3. 1. 2开式洒水喷头开式洒水喷头就是无释放机构的洒水喷头。
3. 2按热敏感元件分类3. 2. 1玻璃球洒水喷头玻璃球洒水喷头是指释放机构中的热敏感元件为玻璃球的洒水喷头。
喷头受热时, 由于玻璃球内的工作液发生作用,使球体炸裂而开启。
3. 2. 2易熔元件洒水喷头易熔元件洒水喷头是指释放机构中的热敏感元件为易熔元件的洒水喷头。
喷头受热时, 由于易熔元件的熔化、脱落而开启。
3. 3按安装形式和洒水形状分类3. 3. 1直立型洒水喷头喷头直立安装厂供水支管上, 洒水形状为抛物体形, 它将水量的60％－80％向下喷洒, 同时还有一部分水喷向顶棚。
3. 3. 2下垂型洒水喷头喷头下垂安装于供水支管上, 洒水的形状为抛物体形, 它将水量的80％~100％向下喷洒。
3. 3. 3普通型洒水喷头喷头既可直立安装也可下垂安装, 洒水的形状为球形, 它将水量40％～60％向下喷洒, 同时还将一部分水喷向顶棚。
自动喷水灭火系统由哪些部分组成
自动喷水灭火系统由哪些部分组成
自动喷水灭火系统由洒水喷头、报警阀组、水流报警装置(水流指示器或压力开关)等组件，以及管道、供水设施组成，并能在发生火灾时喷水的自动灭火系统。
下面对其主要组件进行简要介绍。
一、洒水喷头
在自动喷水灭火系统中，洒水喷头担负着探测火灾、启动系统和喷水灭火的任务，它是系统中的关键组件。
洒水喷头有多种不同形式的分类。
1、按有无释放机构分类为闭式和开式的分类
2、按喷头流量系数分类，包括K=55、80、115等，其中K=80的称为标准喷头。
3、按安装方式分类，有下垂型、直立型、普通型和边墙型喷头。
二、报警阀
报警阀是自动喷水灭火系统中接通或切断水源，并启动报警器的装置。
在自动喷水灭火系统中，报警阀是至关重要的组件，其作用有三：接通或切断水源、输出报警信号和防止水流倒回供水源、以及通过报警阀可对系统的供水装置和报警装置进行检验。
报警阀根据系统的不同分为湿式报警阀、干式报警阀和雨淋阀。
报警阀的公称通径一般为50、65、80、100、125、150、200MM七种。
1、湿式报警阀用于湿式喷水灭火系统。
它的主要功能是：当喷头开启时，湿式阀能自动打开，并使水流入水力警铃发出报警信号。
湿式阀按其结构形式有三种：座圈型湿式阀、导阀型湿式阀、蝶阀型。
自动喷水灭火系统
二、自动喷水灭灰系统的主要组件
2、阀门限位器是一种行程开关也称信号阀，通常 配置在干管的总控制闸阀上和通径大的支管闸阀上 ，用于监测闸阀的开启状态，一旦以生部分或全部 关闭时，即向系统的报警控制器发出报警信号。 3、压力监测器是一种工作点在一定范围内可以调 节的压力开关，在自动喷水灭火系统中常用作稳压 泵的自动开关控制器件。
作用：系统在雨淋阀之后的管道内，平时充满低压气体， 火灾发生时，安装在保护区的感温、感烟火灾探测器首先 发出火警信号，控制器在将报警信号作声光显示的同时开 启雨淋阀，使水进入管路，并在很短时间内完成充水过程 ，使系统转变成湿式系统，以后的动作与湿式系统相同。
一、自动喷水灭火系统的类型
特点： a．与湿式系统比较，这种系统在预作用阀以后的管网中 平时不充水，而充低压空气或氮气，或是干管。只有在发 生火灾时，火灾探测系统自动打开预作用阀，使管道充水 变成湿式系统。管网平时无水，可避免因系统破损而造成 的水渍损失。另外这种系统有早期报警装置，能在喷头动 作之前及时报警，以便及早组织扑救，相比之下，湿式系 统必需在喷水后才报警。 b．这种系统具有干式喷水灭火系统必须平时管道无水的 优点，适合于冬季结冰和不能采暖建筑物内。同时它又没 有干式喷水灭火必须待喷头动作后，完成排气才能喷水灭 火，从而延迟喷头喷水时间的缺点。
二、自动喷水灭灰系统的主要组件
报警控制装置 报警控制装置在自动喷水灭火系统中担任这探测火情、发 出警报、启动系统和对系统工作状态进行监控的作用。包括 水力警铃、压力开关、延时器和火警紧急按钮等组成。 1、水力警铃是得用水流的冲击发出声响的报警装置。 其特点为结构简单、耐用可靠、灵敏度高、维护工作量小、 是自动喷水各个系统中不少缺少的部件。 2、压力开关是一种靠水压或气压驱动的电气开关，通 常与水力警铃一起安装使用。压力开关利用水力闭合弱电路 实现报警。当报警阀的阀打开，压力水经管道首先进入延时 器后再流入压力开关内腔，推动膜片向上移动，顶柱也同时 上升，将下弹簧板顶起，触点接触闭合，接通电路，发出电 信号输入报警控制箱，发出报警信号，从而启动消防泵。
八大自动喷水灭火系统工作原理及适用范围(精)
自动喷水灭火系统的分类与组成自动喷水灭火系统由洒水喷头、报警阀组、水流报警装置(水流指示器或压力开关、管道系统、供水设施等组成。
自动喷水灭火系统,根据被保护建筑物的性质和火灾发生、发展特性的不同,可以有许多不同的系统形式。
通常根据系统中所使用的喷头形式的不同,分为闭式自动喷水灭火系统和开式自动喷水灭火系统两大类。
闭式自动喷水灭火系统包括湿式自动喷水灭火系统、干式自动喷水灭火系统、干湿交替式自动喷水灭火系统、预作用自动喷水灭火系统、重复启闭预作用自动喷水灭火系统。
开式自动喷水灭火系统包括雨淋灭火系统、水幕灭火系统、水喷雾灭火系统。
闭式自动喷水灭火系统采用闭式喷头,它是一种常闭喷头,喷头的感温、闭锁装置只有在预定的温度环境下,才会脱落,开启喷头。
因此,在发生火灾时,这种喷水灭火系统只有处于火焰之中或临近火源的喷头才会开启灭火。
开式自动喷水灭火系统采用的是开式喷头,开式喷头不带感温、闭锁装置,处于常开状态。
发生火灾时,火灾所处的系统保护区域内的所有开式喷头一起出水灭火。
1.湿式自动喷水灭火系统湿式自动喷水灭火系统,是世界上使用时间最长,应用最广泛,控火、灭火中使用频率最高的一种闭式自动喷水灭火系统,目前世界上已安装的自动喷水灭火系统中有70%以上采用了湿式自动喷水灭火系统。
①系统的组成和工作原理湿式自动喷水灭火系统一般包括:闭式喷头、管道系统、湿式报警阀和供水设备。
湿式报警阀的上下管网内均充以压力水。
当火灾发生时,火源周围环境温度上升,导致火源上方的喷头开启、出水、管网压力下降,报警阀后压力下降致使阀板开启,接通管网和水源,供水灭火。
与此同时,部分水由阀座上的凹形槽经报警阀的信号管,带动水力警铃发出报警信号。
如果管网中设有水流指示器,水流指示器感应到水流流动,也可发出电信号。
如果管网中设有压力开关,当管网水压下降到一定值时,也可发出电信号,启动水泵供水。
②系统的适用范围湿式自动喷水灭火系统在环境温度不低于4℃且不高于70℃的建筑物和场所(不能用水扑救的建筑物和场所除外都可采用。
洒水喷头的公称动作温度 - 消防指南网 -- 消防标准,消防法规
洒水喷头的公称动作温度
自动喷水系统的闭式洒水喷头的喷口由热敏感元件、密封件等零件组成的释放机构封闭。
当环境温度达到喷头的公称动作温度范围时，热敏感元件动作，释放机构自动脱离，喷口即开启喷水。
所谓公称动作温度，指在不同的使用环境条件下，闭式洒水喷头在不同温度范围内启动的名义动作温度。
GB5135—93《自动喷水灭火系统洒水喷头的技术要求和试验方法》规定：玻璃球洒水喷头的公称动作温度分成13档，用玻璃球工作液的不同颜色来标志；易熔元件洒水喷头的公称动作温度分成7档，用喷头轭臂喷涂的不同颜色来标志。
闭式洒水喷头的公称动作温度和颜色标志应符合表1的规定。
表1 闭式洒水喷头的公称动作温度和颜色标志
所谓静态动作温度，指在实验室，按规定的条件升温，闭式洒水喷头受热后，其热敏感元件动作时的温度。
要求易熔元件洒水喷头的静态动作温度不得超过下述规定的温度范围：
z±(0.35x+0.62)
式中，z——公称动作温度，℃。
玻璃球洒水喷头的公称动作温度和实验最低动作温度应符合表2的要求。
表2 玻璃球洒水喷头的动作温度。
自动喷水灭火系统
自动喷水灭火系统一、自动喷水灭火系统概述自动喷水灭火系统是一种在火灾发生时能够自动喷水灭火的消防设施。
它具有响应迅速、灭火效率高、可靠性强等优点，被广泛应用于各类建筑物和场所，对于保护人民生命财产安全起着至关重要的作用。
二、自动喷水灭火系统的组成（一）洒水喷头作用洒水喷头是自动喷水灭火系统的关键部件之一，其主要作用是在火灾发生时，当环境温度达到一定值时自动破裂，将水均匀地喷洒在保护区域内，进行灭火。
分类（1）按结构形式可分为闭式喷头和开式喷头。
闭式喷头在正常情况下处于关闭状态，当火灾发生时，喷头感温元件受热破裂，打开喷水。
开式喷头则在正常情况下处于开启状态，直接喷水灭火。
（2）按热敏元件可分为玻璃球喷头和易熔合金喷头。
玻璃球喷头通过内部的玻璃球感温，当温度升高时，玻璃球内的液体膨胀，使玻璃球破裂，喷头打开喷水。
易熔合金喷头则是通过易熔合金片感温，当温度升高时，易熔合金片熔化，喷头打开喷水。
选型与布置（1）根据保护区域的火灾危险等级、环境温度、空间高度等因素选择合适的喷头类型和规格。
例如，对于火灾危险等级较高的场所，可选择响应时间指数（RTI）较小的快速响应喷头；对于空间高度较高的场所，可选择大流量喷头或特殊应用喷头。
（2）喷头的布置应符合相关规范要求，确保喷水能够覆盖整个保护区域。
喷头的间距、与障碍物的距离等都需要经过严格计算和设计，以保证灭火效果。
（二）报警阀组作用报警阀组是自动喷水灭火系统的核心部件之一，其主要作用是在火灾发生时，接收水流指示器传来的水流信号，启动并向消防控制中心发出报警信号，同时控制水流的方向和流量，确保灭火用水能够准确地输送到火灾发生区域。
组成报警阀组通常由报警阀、延迟器、水力警铃、压力开关等组成。
（1）报警阀：是报警阀组的核心部件，其作用是在火灾发生时，当水流通过报警阀时，阀瓣开启，向延迟器和水力警铃供水，同时向消防控制中心发出报警信号。
（2）延迟器：其作用是延迟水流进入水力警铃的时间，防止误报警。
自动喷水灭火系统洒水喷头的技术要求
5．1．1全部试样的各种标志均应齐全并符合要求。
5．1．2从试验中，抽取5只喷头对照设计图纸和说明书进行检查，应符合设计、加工的技术要求。
5．1．3检验试样的工艺一致性情况，目测有无加工缺陷和机械损伤等现象。
5．2密封性能试验
5．2．1喷头安装在试验管网上，先排除管网中空气，使管网充满水，然后加压。压力从零开始，按0．1±0．025MPa／s的速率上升到3．0MPa，保持3min，再降压到零。然后，在5s内使压力由零再升到0．05MPa，保持15s后卸压。试验过程中应注意检查喷头的渗漏情况。本试验要求在室温20±5℃的环境条件下进行。’
3．1．2开式洒水喷头
无释放机构的洒水喷头。
3．2按热敏感元件分类
3．2．1玻璃球洒水喷头
释放机构中的热敏感元件为玻璃球的洒水喷头。喷头受热时，由于玻璃球内的工作液发生作用，使球体炸裂而开启。
3．2．2易熔元件洒水喷头
释放机构中的热敏感元件为易熔元件的洒水喷头。喷头受热时，由于易熔元件的熔化、脱落而开启。
本标准适用于自动喷水灭火系统直立型、下垂型、普通型、边墙型、吊顶型洒水喷头及干式下垂型洒水喷头。
本标准不适用于自动喷水灭火系统中的水雾喷头、水幕头。
2术语
2．1洒水喷头
在热的作用下，按预定的温度范围自行启动，或根据火灾信号由控制设备启动，并按设计的洒水形状和流量洒水灭火的一种喷头。
2．2溅水盘
在喷头的顶端，能使水流分洒成规定的洒水形状的元件。
4．6．2在任一压力和安装位置进行功能试验时，若喷头出现沉积，则应另取24只喷头重作该压力和该安装位置的功能试验，喷头应启动灵活。在每种压力下所测试的所有喷头中，发生沉积的喷头总数不应超过一只。
自动喷水灭火系统
目录【实务】自动喷水灭火系统 (2)第一节系统的分类与组成 (2)第二节系统的工作原理与适用范围 (6)第三节系统设计主要参数 (10)第四节系统主要组件及设置要求 (15)【综合】自动喷水灭火系统 (51)第一节系统构成 (51)第二节系统组件（设备）安装前检查 (53)第三节系统组件安装调试与检测验收 (58)第四节系统维护管理 (71)【实务】自动喷水灭火系统自动喷水灭火系统是由洒水喷头、报警阀组、水流报警装置（水流指示器或压力开关）等组件，以及管道、供水设施组成，并能在发生火灾时喷水的自动灭火系统。
第一节系统的分类与组成图自动喷水灭火系统分类知识点：自动喷水灭火系统的分类与组成一、湿式自动喷水灭火系统在准工作状态下，管道内充满用于启动系统的有压水。
组成如图二、干式自动喷水灭火系统在准工作状态下，配水管道内充满用于启动系统的有压气体。
干式系统的启动原理与湿式系统相似，只是将传输喷头开放信号的介质，由有压水改为有压气体。
干式系统的组成如图三、预作用自动喷水灭火系统在准工作状态下，配水管道内不充水，由火灾报警系统自动开启雨淋阀后，转换为湿式系统。
预作用系统与湿式系统、干式系统的不同之处，在于系统采用雨淋阀，并配套设置火灾自动报警系统。
组成如图四、雨淋系统与前几种系统的不同之处在于，雨淋系统采用开式喷头，由雨淋阀控制喷水范围，由配套的火灾自动报警系统或传动管系统启动雨淋阀。
雨淋系统有电动、液动和气动控制方式，常用的电动和液动雨淋系统分别如图电动雨淋系统示意图液动雨淋系统示意图五、水幕系统水幕系统由开式洒水喷头或水幕喷头、雨淋报警阀组或感温雨淋阀、供水与配水管道、控制阀以及水流报警装置（水流指示器或压力开关）等组成，与前几种系统不同之处在于，水幕系统不具备直接灭火的能力，是用于挡烟阻火和冷却分隔物。
六、自动喷水—泡沫联用系统配置供给泡沫混合液的设备后，组成既可喷水又可以喷泡沫的自动喷水-泡沫联用灭火系统。
《自动喷水灭火设计规范》GB50084-2017(精简版)
《自动喷水灭火设计规范》GB50084-2017（精简版）2018年1月1日实施《自动喷水灭火设计规范》GB50084-2017本规范修订的主要技术内容是：1、增加净空高度为12m～18m民用建筑高大净空场所采用湿式系统的设计基本参数；湿式系统保护防火卷帘等防火分隔设施的设置要求；家用喷头、扩大覆盖面积喷头和特殊应用喷头的设置要求以及系统采用氯化聚氯乙烯（PVC-C）消防专用管的设置要求和部分术语等；2、调整仓库设置自动喷水灭火系统的设计基本参数、喷头布置参数和局部应用系统的设置要求等；3、删除自动喷水－泡沫联用系统的设置要求；4、修改现行规范中不便操作的一些条款，协调与其他规范的关系。
1总则1.0.1为了正确、合理地设计自动喷水灭火系统，保护人身和财产安全，制定本规范。
1.0.2本规范适用于新建、扩建、改建的民用与工业建筑中自动喷水灭火系统的设计。
本规范不适用于火药、炸药、弹药、火工品工厂、核电站及飞机库等特殊功能建筑中自动喷水灭火系统的设计。
1.0.3自动喷水灭火系统的设计，应密切结合保护对象的功能和火灾特点，积极采用新技术、新设备、新材料，做到安全可靠、技术先进、经济合理。
1.0.4设计采用的系统组件，必须符合国家现行的相关标准，并应符合消防产品市场准入制度的要求。
1.0.5当设置自动喷水灭火系统的建筑变更用途和使用功能时，应校核原有系统的适用性。
当不适应时，应按本规范重新设计。
2术语和符号2.1 术语2.1.1 自动喷水灭火系统由洒水喷头、报警阀组、水流报警装置（水流指示器或压力开关）等组件，以及管道、供水设施等组成，能在发生火灾时喷水的自动灭火系统。
2.1.2 闭式系统采用闭式洒水喷头的自动喷水灭火系统。
2.1.3 开式系统采用开式洒水喷头的自动喷水灭火系统。
2.1.4 湿式系统准工作状态时配水管道内充满用于启动系统的有压水的闭式系统。
2.1.5 干式系统准工作状态时配水管道内充满用于启动系统的有压气体的闭式系统。
常见自动喷水灭火系统存在的几个问题
常见自动喷水灭火系统存在的几个问题自动喷水灭火系统一般由洒水喷头、报警阀组、水流报警装置、管道、供水设施等组成。
该系统是最常见的水灭火系统，扑救初期火灾十分有效，因此得到了非常广泛地运用。
笔者在日常工作中，发现一些建筑物的自动喷水灭火系统设计以及施工中存在诸多问题，它们不仅影响到系统的可靠性，更影响到建筑物的使用安全。
下面就工作中发现的这些问题，与大家作一些探讨。
一、关于消防水箱设置1.《自动喷水灭火系统设计规范》第5.0.1条规定: “系统最不利点处喷头的工作压力不应低于0.05Mpa”。
这就要求消防水箱与距离最不利点喷头的垂直高度不低于5m，一些建筑工程没有设置增压措施，就是没有考虑此规定。
应该设置增压水泵和稳压罐确保在供水泵启动前供给启动初期的水压；而在实际施工中，有些工程将增压水泵出水管作为消防水箱的出水管，这是非常错误的做法。
这是因为，设置增压水泵的主要目的是在火灾初期消防水泵启动前，满足消火栓和自动喷水灭火系统的水压要求，其出水量对消火栓给水系统不应大于5L / s，对自动喷水灭火系统不应大于1L / s，显然大大小于规范要求的室内消防用水量，不能满足扑救初期火灾水量的要求。
所以，在屋顶设置的增压水泵，应在增压水泵出水管一侧设旁通管，出水流量不应小于扑救初期火灾需要的用水量。
2.《自动喷水灭火系统设计规范》第10.3.3条规定:“消防水箱的出水管应设止回阀，并应与报警阀入口前管道连接”。
一些工程没有设止回阀，没有考虑到此规定是为了防止水泵启动后供水倒流入消防水箱。
更有甚者，将消防水箱稳压管道不经过报警阀就直接与给水管网相连。
如果水箱的水流不经过报警阀，报警阀后所设的压力开关、水力警铃不能发生报警，自动喷水灭火系统的消防泵不能及时启动，会导致发生火灾时将屋顶水箱的水用完后，自动喷水灭火系统也根本没有到达设计目的，直接影响到系统的灭火效能。
正确的连接方式应从消防水箱出水管引下来一根单独的竖管连接到报警阀前部。
自动喷水灭火系统的主要构件
于水源压力突然发生变化而引起报警阀开启或对因报警阀局部渗漏而
进入警铃管道的水流起一个暂时容纳的作用，从而避免虚假报警。只 有在火灾真正发生时，喷头和报警阀相继打开，水流源源不断大量流 人延迟器，经30s左右充满整个容器，然后冲入水力警铃。
五、火灾探测器
火灾探测器是自动喷水灭火系统的重要组成部分。目前常用的有感烟、 感温、感光火灾探测器，利用火灾发生地点的烟雾浓度、火灾引起的 温升或火光进行探测。
自动喷水灭火系统。
三、水流报警装置
水流报警装置主要有水力警铃、水流指示器和压力开关组成。 ①水力警铃 水力警铃主要用于湿式喷水灭火系统，装在报警阀附近。当报警阀打 开消防水源后，有一定水压的水流冲动叶轮打铃报警。水力警铃不得 用电动报警器替代。
②水流指示器 水流指示器用于湿式喷水灭火系统，安装在每一层楼的配水支管上， 当某处发生火灾，喷头打开喷水，引起管道中的水流动，水流指示器 中浆片随水流而动作，接通延时电路，在预定的20～30s延时后，继 电器触点吸合发出电信号，送到消防控制室，显示火灾发生的地点、
自动喷水灭火系统的主要构件
重庆大学 土木工程学院
自动喷水灭火系统主要由洒水喷头、报警阀组、水流指示器、压力开关、 末端试水装置和火灾探测器等构件组成。
一、洒水喷头
洒水喷头分为闭式喷头和开式喷头两类。
a.闭式喷头的喷口用由热敏元件组成的释放机构封闭，当达到一定
温度时能自动开启，如玻璃球破碎、易熔合金熔化，喷水口被开启喷水
报警或启动消防水泵等。
③压力开关 它安装在延迟器后面的水力警铃入水口前的管道上，安装时必须垂直， 在水力警铃报警的同时，由于警铃管水压升高，接通电触点，完成电 动警铃报警，向消防中心传送电信号或启动消防水泵。
自动喷水灭火系统(图文)
1、自动喷水灭火系统 1.4各类系统的特点、原理及适用范围
1.4.1 湿式自动喷水灭火系统
本章目录
1.4.1 湿式自动喷水灭火系统 特点：采用闭式喷头的灭火系统；准工作状态下管 网中充满用于启动系统的有压水；当喷头保护范围 内发生火灾，喷头热敏元件受热达到或超过公称动 作温度时，热敏元件动作（熔化、破碎），从而喷 头开启，出水灭火，同时系统自动启动。
1、自动喷水灭火系统 1.4各类系统延的时特3点0s、原理及适用范围
1.4.3预作用式自动喷确水认火灭情火系统工作原理
末端试验 阀开启
联动电控 排气阀排气
报警控制 器报警
火灾 发生
本章目录
手动应急 阀开启
预作用报 警阀开启
水力警铃 动作
水流指示器 动作
高位水箱 气压罐供水
水流进入喷水管网
压力开关 动作
内部容纳物品的顶部与顶板或吊顶的净距大，发 生火灾时，能驱动火灾自动报警系统，而不易迅 速驱动喷头开放的场所或部位；
严重Ⅱ级场所。
1、自动喷水灭火系统 1.4各类系统的特点、原理及适用范围
1.4.5 水幕喷水灭火系统
本章目录
5. 水幕系统
特点：和雨淋系统基本类似，区别在于该 系统喷头（开式或水幕）沿线状布置，喷 水时形成一道水幕，发生火灾时主要起阻 火、冷却、隔离作用。
缺点：与湿式喷水灭火系统相比，因增加一套充气设备，且
要求管网内的气压要经常保持在一定范围内，因此-管理比较复杂， 投资较大。该系统灭火时需先排气，故喷头出水灭火不如湿 式系统及时，灭火效率低；管网、喷头安装要求严格。
干式自动喷水灭火系统主要部件表
1、自动喷水灭火系统 1.4各类系统的特点、原理及适用范围
3自动喷水灭火系统
自动喷水灭火系统实务部分分类：开式：雨淋系统和水幕系统闭式：湿式系统，干式系统，预作用系统，自动喷水—泡沫联用系统一、湿式自动喷水系统：闭式喷头，湿式报警阀、水流指示器，压力开关，管道内有压水，应用最广泛之一，适合温度不低于4℃，不高于70℃的环境。
补偿器具有防止误报或误动作功能。
延时器：在准工作状态下，可防止压力波动产生误报警。
只有当湿式报警阀开启，经报警通道进入延时器的水流将延时器注满并由出口溢出，驱动水力警铃和压力开关二、干式自动喷水灭火系统：闭式喷头、干式报警阀组，水流指示器，压力开关，管道内为有压气体。
适合温度低于4℃，高于70℃的环境。
三、预作用系统：闭式喷头，雨淋阀组，水流报警装置，管道。
需设配套的火灾自动报警系统。
在准工作状态下，配水管道内不充水，由火灾报警系统启动雨淋阀后转换为湿式系统。
使用范围：消除干式系统在喷头开放后延迟喷水的弊病，在低温高温环境可代替干式系统，严禁漏水，严禁系统误喷的忌水场所采用预作用系统。
工作原理：准工作状态时，由消防水箱或稳压泵，气压给水设备等稳压设施维持雨淋阀入口前管道的充水压力，雨淋阀后的管道内平时无水或充以有压气体。
发生火灾时，由火灾自动报警系统自动开启雨林报警阀。
配水管道开始充水，使系统在闭式喷头动作前转换成湿式系统，并在闭式喷头开启后立即喷水。
四、雨淋系统：开式喷头，雨淋阀组，水流报警装置。
启动后大面积喷水由雨淋阀控制喷水范围，由配套的火灾自动报警系统和传动管系统启动雨淋阀。
适用范围：需大面积喷水，快速灭火的特别危险场所，火灾的水平蔓延速度快，闭式喷头的开放不能及时使喷水有效覆盖着火区域，或室内净高超过一定高度且必须迅速扑灭初期火灾，属于严重危险级II级场所。
五、水幕系统：开式喷头，雨淋报警阀组。
适用于局部防火分隔处，用于防火分隔和防护冷却。
但防火分隔水幕不宜用于尺寸超过15m宽，8m高的开口（舞台口除外）六、火灾危险等级4类8级：轻危险级，中危险级I、II级，严重危险I、II级，仓库危险I、II、III级轻危险级：高度≤24米的旅馆，办公楼。
自动喷水灭火系统洒水喷头如何选型？
自动喷水灭火系统洒水喷头如何选型？自动喷水灭火系统喷头的选型是一级消防工程师自动喷水灭火系统的相关知识点。
喷头的选型是综合能力和技术实务科目考试中的重点内容，不同场所喷头的选型有所区别，需要准确掌握。
关于自动喷水灭火系统相关知识点的考查每年三科总和在37分左右，因此该知识点非常重要。
你知道自动喷水灭火系统洒水喷头如何选型吗？一、湿式自动喷水灭火系统洒水喷头的选型NEWS1、不做吊顶的场所，当配水支管布置在梁下时，应采用直立型洒水喷头；2、吊顶下布置的洒水喷头，应采用吊顶型洒水喷头或下垂型洒水喷头；3、顶板为水平面的轻危险级、中危险Ⅰ级住宅建筑、宿舍、旅馆建筑客房、医疗建筑病房和办公室，可采用边墙型洒水喷头；4、易受碰撞的部位，应采用带保护罩的洒水喷头或吊顶型洒水喷头；5、顶板为水平面，且无梁、通风管道等障碍物影响喷头洒水的场所，可采用扩大覆盖面积洒水喷头；6、住宅建筑和宿舍、公寓等非住宅类居住建筑宜采用家用喷头；7、不宜选用隐蔽式洒水喷头，确需采用时，应仅适用于轻危险级和中危险Ⅰ级场所。
01二、干式和预作用自动喷水灭火系统洒水喷头的选型•干式系统、预作用系统应采用直立型洒水喷头或干式下垂型洒水喷头。
01三、水幕系统的喷头选型•防火分隔水幕应采用开式洒水喷头或水幕喷头；•防护冷却水幕应采用水幕喷头。
01四、自动喷水防护冷却系统洒水喷头的选型•自动喷水防护冷却系统可采用边墙型洒水喷头。
五、下列场所宜采用快速响应洒水喷头。
当采用快速响应洒水喷头时，系统应为湿式系统。
NEWS1、公共娱乐场所、中庭环廊；2、医院、疗养院的病房及治疗区域，老年、少儿、残疾人的集体活动场所；3、超出消防水泵接合器供水高度的楼层；4、地下商业场所。
继续讲解自动喷水灭火系统洒水喷头的设置要求有什么？NEWS1、除吊顶型洒水喷头及吊顶下设置的洒水喷头外，直立型、下垂型标准覆盖面积洒水喷头和扩大覆盖面积洒水喷头溅水盘与顶板的距离应为75mm-150mm；2、当在梁或其他障碍物底面下方的平面上布置洒水喷头时，溅水盘与顶板的距离不应大于300mm，同时溅水盘与梁等障碍物底面的垂直距离应为25mm-100mm。
自动喷水灭火系统洒水喷头
洒水喷头的测试与检验
01
02
03
04
测试环境
洒水喷头应在模拟实际火灾环 境的条件下进行测试。
测试方法
采用标准测试方法，如 GB25205《消防洒水喷头型
式检验》等。
检验项目
包括响应时间、流量、覆盖面 积、温度敏感性等性能参数的
检验。
合格判定
根据测试结果，判定洒水喷头 的性能是否符合相关标准要求
。
05
喷水动作
当喷头感应到火灾信号后，内部的玻 璃球或易熔合金会受热破裂，释放出 水压，使喷头出水灭火。
性能参数
响应时间
洒水喷头从感应到火灾信号到 开始喷水的反应时间。
流量
洒水喷头在一定时间内喷出的 水量。
覆盖面积
洒水喷头能够覆盖的灭火区域 面积。
温度敏感性
洒水喷头对不同温度的敏感程 度，即喷头启动的最低温度。
01
02
03
均匀布置
在保护区域内均匀设置喷 头，以实现均匀的灭火效 果。
重点布置
在火灾危险性较大的部位 或需加强保护的部位，增 加喷头的密度或采用特殊 类型的喷头。
局部集中布置
在特定区域内集中设置喷 头，以增强灭火效果。
喷头布置的注意事项
避免喷头碰撞
在布置喷头时，应考虑安 装位置和高度，避免在装 修或维护过程中碰撞到喷 头。
保证喷头覆盖范围
根据场所的平面布局和空 间高度，合理布置喷头位 置，确保喷头的覆盖范围 能够完全覆盖保护区域。
考虑障碍物
在布置喷头时，应考虑障 碍物对喷头喷射效果的影 响，并根据实际情况调整 喷头的位置或数量。
04 洒水喷头的工作原理与性能参数
CHA、烟 雾或火焰等信号，触发喷头启动。
自动喷淋灭火系统
自动喷淋灭火系统第五章自动喷水灭火系统5.1系统组成自动灭火系统是一种在发生火灾时，能自动打开喷头喷水灭火并同时发出火警信号的消防灭火设施，系统在火灾发生后能通过各种方式自动开启，并能同时通过加压设备将水送入管网维持喷头洒水灭火一定时间。
该系统是当今世界上公认的最为有效、应用最广泛的自救灭火设施，具有安全可靠、经济实用、灭火成功率高等优点。
自动喷水灭火系统由洒水喷头、报警阀组、水流报警装置（水流指示器或压力开关）等组件，以及管道、供水设施组成。
5.2系统分类及其工作原理自动喷水灭火系统的分类根据被保护现场所需的气象条件、对被保护场所的保护目的、可燃物类别和火灾燃烧特性、空间环境和喷头特性等因素综合确定。
常用的自动喷水灭火系统可分为闭式自动喷水灭火系统和开式自动喷水灭火系统。
闭式自动喷水灭火系统可分为：湿式系统、干式系统、预作用系统等，是采用带温感释放器的闭式洒水喷头的自动喷水灭火系统，失火时热气流融化喷头的温感释放器而进行洒水灭火。
（1）系统组成湿式系统由湿式报警阀组、闭式喷头、水流指示器、控制阀门、末端试水装置、管道和供水设施等组成。
系统的管道内充满有压水，一旦发生火灾，喷头动作后立即喷水。
（2）工作原理火灾发生的初期，建筑物的温度随之不断上升，当温度上升到以闭式喷头温感元件爆破或熔化脱落时，喷头即自动喷水灭火。
该系统结构简单，使用方便、可靠，便于施工，容易管理，灭火速度快，控火效率高，比较经济，适用范围广，占整个自动喷水灭火系统的75%以上，适合安装在能用水灭火的建筑物、构筑物内。
图5-2-1 湿式系统原理图（3）适用范围在环境温度不低于4℃、不高于70℃的建筑物和场所（不能用水扑救的建筑物和场所除外）都可以采用湿式系统。
该系统局部应用时，适用于室内最大净空高度不超过8m、总建筑面积不超过1000㎡的民用建筑中的轻危险级或中危险级Ⅰ级需要局部保护的区域。
（1）系统组成干式系统是报警阀后充满压力气体的灭火系统，系统由闭式喷头、管道系统、干式报警阀组和供水设施、补气装置等组成。
自动喷水灭火系统资料
T-ZST15系列玻璃球洒水喷头一、产品说明T-ZST15系列玻璃球洒水喷头是自动喷水灭火系统的重要组成元件，用来探测火灾，受热时玻璃球破裂，喷头喷水来控制、扑灭火灾。
广泛用于保护餐厅、宾馆、商店、商业大厦、仓库厂房等轻、中危险级以及严重危险级的建筑物。
二、特点T-ZST15系列玻璃球洒水喷头由铜合金框架、玻璃球、球座、密封件、溅水盘等装配而成，外形美观，结构紧凑。
特点如下：1、喷头框架采用铜合金，强度高、耐腐蚀性强，表面抛光镀铬。
2、感温元件玻璃球采用德国J0b公司产品，强度高，动作可靠，反应速度快。
喷头采用德国进口的组装检测线进行生产检测，质量可靠稳定。
三、技术特性四、流量压力关系曲线.2、安装位置应与高温热源相隔一定距离。
3、喷头安装时应逼免玻璃球及框架受撞击。
安装时建议采用喷头安装专用扳手,拧紧力矩约为10～20N²m,不可超过29N.m。
扳拧过程中决不可扳拧、碰撞喷头的支撑臂，否则会使喷头变形而发生泄漏和误喷等事故。
4、喷头安装后，应检查玻璃球有无裂纹及损伤现象，若有应及时更换。
5、喷头上不应附着任何其他物质，以免影响喷头的布水性能，也不能在喷头上涂其他涂料，以免影响喷头的性能。
七、定货说明1、订货时请注明喷头型号，玻璃球直径和温级。
例:T-ZSTX-15/68,表示下垂型玻璃球洒水喷头。
公称直径为15mm，公称动作温度68℃，玻璃球直径5mm。
2、在有吊顶的建筑物内使用时，本公司可提供与之配套的装饰盘或吸执热盘，须单独订货。
3、在化工、军工及有腐蚀气体区域使用时，本公司可提供特种防腐喷头，须单独订货。
T-ZST20系列玻璃球洒水喷头一、产品说明T-ZST20系列玻璃球洒水喷头是自动喷水灭火系统的重要组成元件，用来探测火灾，受热时玻璃球破裂，喷头喷水来控制、扑灭火灾。
可用于供水压力不高，但要求洒水面积大的保护区域内的火灾防护，广泛用于保护如医院、学校、俱乐部、办公楼、旅馆、礼堂、饭店、餐饮、娱乐等场所。
自动喷水灭火系统(图文并茂)
水流指示器
检查水流指示器是否工作正常， 信号传输是否准确。
水源及供水设施
检查水池、水箱的水位是否正 常，供水管道、阀门是否完好， 无渗漏现象。
报警阀组
检查报警阀组各组件是否齐全、 完好，阀体是否渗漏，水力警 铃是否工作正常。
控制阀门及附件
检查控制阀门开闭是否灵活， 附件是否齐全、完好。
常见故障排查和维修方法分享
安装在明显位置，供人员发现火灾时手动触发报警。
声光报警器
接收报警信号后发出声光警示，提醒人员注意并采取相应措施。
联动控制实现方式探讨
消防控制室集中控制
01
通过消防控制室内的联动控制器，实现对自动喷水灭火系统、
防烟排烟系统、应急照明等设备的集中控制。
现场总线控制
02
利用现场总线技术，将各消防设备连接起来，实现设备间的信
喷头堵塞
拆下喷头进行清洗， 或更换新喷头。
管道破裂
关闭相应阀门，更换 破裂管道。
报警阀组渗漏
紧固连接处或更换密 封件，如仍不能解决， 需更换报警阀组。
水流指示器故障
检查信号传输线路是 否正常，如有问题进 行维修或更换。
控制阀门失灵
检查阀门驱动机构是 否正常，如有问题进 行维修或更换。
延长设备使用寿命建议
CHAPTER
自动喷水灭火系统重要性回顾
1 2 3
高效灭火
自动喷水灭火系统能够在火灾初期迅速启动，通 过喷洒大量水雾或泡沫有效控制火势，降低火灾 造成的损失。
广泛应用
该系统可广泛应用于各种场所，如住宅、商业建 筑、工业厂房等，为人们的生命财产安全提供有 力保障。
便捷性
自动喷水灭火系统具备自动检测和报警功能，可 及时发现火源并自动启动灭火程序，大大减轻了 人工灭火的负担。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
洒水喷头的型号规格
洒水喷头的型号规格由系统类别特征代号（型 号） 、性能代号、公称口径、公称动作温度等部 分组成。
一般只有性能代号、公称口径、公称动作温度组成。
1、系统类别特征代号：（ZST）
系统代号：用两个大写汉语拼音字母“ZS” 表示，“Z”代表“自动灭火设备” “S” 代表“喷水系统”。 类别代号：分别用一个大写汉语拼音字母， 表示自动喷水灭火系统的四大类产品。 T（头）——表示喷头。
第三章 建筑消防设施操作与维护
（237—239）
第三章 建筑消防设施操作与维护
课程要点
一、自动洒水喷头的类型与适用范围 二、自动洒水喷头的型号规格 三、自动洒水喷头清洁维护要求与方法 四、自动洒水喷头的清洁维护注意事项
洒水喷头
洒水喷头是自 动喷水灭火系统 的关键组件之一， 洒水喷头的不断 发展，带动了自 动喷水灭火系统 的不断发展，是 自动喷水灭火系 统的功能得到不 断拓宽。
一、自动洒水喷头的类型与适用范围
1.按结构形式分类
2.按热敏感元件分类
分类方法 3.安装位置和水的分布 4.按喷头灵敏度分类 5.特殊类型喷头
一、自动洒水喷头的类型与适用范围
（一）自动洒水喷头的类型
（1）按结构形式分类
开式喷头：无释放机 构的洒水喷头。
闭式喷头：具有释放 机构的洒水喷头。
二、自动洒水喷头的型号规格
GB5135.1-2003 《自动喷水灭火系统第1部分：洒水喷 头》中明确规定：喷头在其溅水盘或 本体上至少应标记型号规格、生产厂 商的名称（代号）或商标、生产年代、 认证标记（如获得了认证）等；对于 边墙型洒水喷头，还应标明水流方向。 所有标记应为永久性标记且标志正确、 清晰。
（一）自动洒水喷头的类型
（5）特殊类型喷头
• ①干式自立喷头：由一个特殊 短管和安装于特殊短管出口的 喷头组成，在短管入口处有一 个密封物。在喷头动作前，此 密封物可阻止水进入短管。 • ②齐平式喷头：喷头的部分本 体（包括根部螺纹）安装在吊 顶下平面以上，而部分或全部 热敏元件在吊顶下平面以下的 喷头。
普通水雾 下垂安装
大水滴型 细水雾型
开式水幕型：ZSTM
（一）自动洒水喷头的类型
（2）根据热敏感元件分 类
①玻璃球喷头：通过玻璃 球内充装的液体受热膨胀使 玻璃球爆破而开启的开启的喷头。
玻璃球喷头结构
1—阀座 2—垫圈 3—阀片 4—玻璃球 5—色液 6—支架 7—锥套 8—溅水盘
型号：ZSTBS
型号：ZSTBZ
我们来看一下隐蔽型洒水喷头是怎么 工作的。（录象）

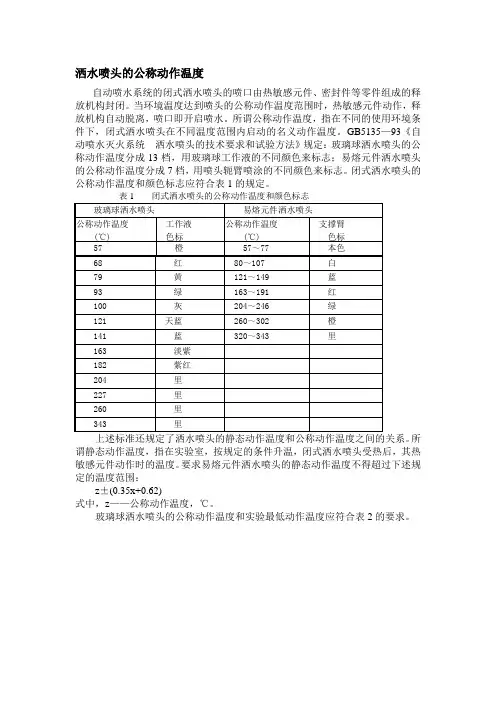

3、自动洒水喷头的公称动作温度与色标 • 玻璃球洒水喷头的公称动作温度有13 档，易熔元件洒水喷头的公称动作温 度有7档。 • 玻璃球洒水喷头的公称动作温度由不 同颜色的玻璃球工作液进行标志，易 熔元件洒水喷头的公称动作温度在喷 头轭臂上作出相应的颜色标志。
（一）自动洒水喷头的类型
（4）按喷头灵敏度分类
①快速响应喷头：响应时间系数（RTI）小于 或等于50（m· s） 0.5且传导系数（C）小于或 等于1.0（m· s）0.5的喷头，玻璃球直径φ3mm。 ②特殊响应喷头：平均响应时间系数（RTI） 介于50（m· s） 0.5和80（m· s） 0.5之间且传导 系数（C）小于等于1.0（m· s） 0.5的喷头，玻 璃球直径φ3mm 。 ③标准响应喷头：响应时间系数（RTI）在80 （m· s） 0.5和350（m· s） 0.5之间且传导系数 （C）不超过2.0（m· s）0.5的喷头。
易熔合金闭式喷头构造
1—支架；2—锁片；3—溅水盘；4—弹性隔板；5—阀堵
（一）自动洒水喷头的类型
（3）根据安装位置和水的分布分类
• ①通用型喷头：（ZSTP）既可直立 安装亦可下垂安装，在一定的保护 面积内，将水呈球状分布向下喷洒 并向上方喷洒的喷头。 • ②直立型喷头： （ZSTZ）直立安装， 水流向上冲向溅水盘的喷头。 • ③下垂型喷头：（ZSTX）下垂安装， 水流向下冲向溅水盘的喷头。 • ④边墙型喷头： （ZSTB）靠墙安装， 在一定的保护面积内，将水向一边 （半个抛物线）喷洒分布的喷头。
对不允许涂在感温元件上。
三、自动洒水喷头清洁维护要求与方法
（3）灰尘的堆积会影响喷头的动作的 灵敏度，当发现喷头上有积滞尘埃 （尤其是室内改造装潢后的粉尘、涂 料油漆微粒等附着物）应及时清除， 以防因附着物引起隔热，影响喷头动 作，对轻质粉尘可用刷子刷掉或用空 气吹除，对涂料油漆微粒等附着物可 采用相应有机溶剂小心擦拭。
防止安装于高处的喷头将水喷洒在热敏感
元件上的喷头。
早期抑制快速响应喷头
ESFR洒水喷头 （记忆、记住）
一、自动洒水喷头的类型与适用范围
（二） 自动洒水喷头的适用范围
• 自动洒水喷头是自动喷水灭火系统的主要
部件，在系统中起着探测火警、启动系统 喷水灭火的作用，广泛用于高层建筑、娱 乐场所、商场宾馆、地铁隧道、人防工程、 机场码头、车间、仓库、车库等适宜用水 灭火的场所。
产品型号编制举例
【通用型喷头：ZSTP】 快速响应喷头、特殊 响应喷头在性能代号 【直立型喷头：ZSTZ 】 前分别加“K” 、 “T” 【下垂型喷头：ZSTX】 并以“﹣”与性能代号 【直立边墙型喷头：ZSTBZ】 间隔， 【下垂边墙型喷头：ZSTBX 】 标准响应喷头在性能 【通用边墙型喷头：ZSTBP】 代号前不加符号；带 【水平边墙型喷头：ZSTBS 】 涂层喷头、带防水罩 的喷头在性能代号前 【齐平式喷头：ZSTDQ 】 分别加“ C” 、“ S” ， 【嵌入式喷头：ZSTDR 】 并以“﹣”与性能代号 【隐蔽式喷头：ZSTDY 】 间隔。 【干式喷头：ZSTG 】
三、自动洒水喷头清洁维护要求与方法
喷头是自动喷水灭火系统的重要功能组件， 应使每个喷头随时都处于正常状态，因此 应每月对喷头进行检查： （1）若发现喷头有漏水、腐蚀、玻璃球中 有色液体变色，或数量减少等现象，应立 即更换。 （2）对于腐蚀性严重的场所，喷头可采用
涂蜡或涂防腐蚀涂料等防腐蚀措施，但绝
四、自动洒水喷头的清洁维护注意事项
（1）安装喷头的位置不得设置影响喷头布 水性能的障碍物，当发现喷头周围有影响 喷头动作或洒水的障碍物时，应立即进行 清理。 （2）更换喷头时应使用专用扳手，不得利 用喷头轭臂进行安装与拆卸。 （3）对于各种不同规格的喷头，均应有一 定数量的备用量，其数量不应小于安装总 数量的1%，且每种备用喷头不应小于10个。
玻璃泡的颜色区分
4、自动洒水喷头的公称口径和接头螺纹
• mm：毫米 • in：英寸 • ZG：ZG是锥管的汉语拼音第一个字母。
就是锥管螺纹的意思。 • ZG3/8=管子内径为3/8英寸≈10 mm，俗称 3分管 • ZG1/2=管子内径为1/2英寸≈15 mm，俗称 4分管 • ZG3/4=管子内径为1/2英寸≈20 mm，俗称 6分管
（5）特殊类型喷头
③嵌入式喷头： 除根部螺纹外， 喷头的全部或部 分本体被安装在 嵌入吊顶的护罩 内的喷头。 ④隐蔽式喷头： 带有装饰盖板的 嵌入式喷头。
（5）特殊类型喷头
• ⑤带涂层喷头：在无镀层或有毒曾喷头外
部蘸覆有蜂蜡或沥青等易熔防腐材料的喷 头。 • ⑥带防水罩的喷头：用于货架或开放网架， 带有固定于热敏感元件上方的防水罩，可
2、性能代号：
性能代号表明喷头的洒水分布类型 或安装位置等特性。
产品型号编制举例
• ZSTD－10／68表示：玻璃球吊顶型洒 水喷头，公称口径10mm，公称动作温 度68℃。 • ZSTD－10／72Y表示：易熔元件吊顶 型洒水喷头，公称口径10mm，公称动 作温度72℃。 • ZSTM－l0表示：水幕喷头，公称口径 10mm。
