东城小区避雷工程施工

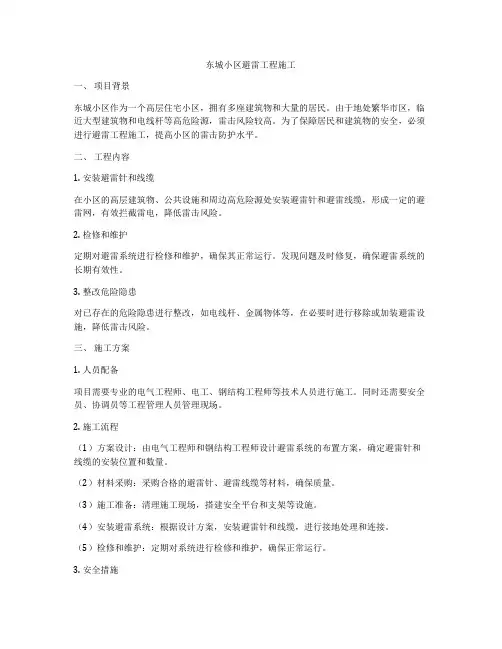

东城小区避雷工程施工一、项目背景东城小区作为一个高层住宅小区，拥有多座建筑物和大量的居民。
由于地处繁华市区，临近大型建筑物和电线杆等高危险源，雷击风险较高。
为了保障居民和建筑物的安全，必须进行避雷工程施工，提高小区的雷击防护水平。
二、工程内容1. 安装避雷针和线缆在小区的高层建筑物、公共设施和周边高危险源处安装避雷针和避雷线缆，形成一定的避雷网，有效拦截雷电，降低雷击风险。
2. 检修和维护定期对避雷系统进行检修和维护，确保其正常运行。
发现问题及时修复，确保避雷系统的长期有效性。
3. 整改危险隐患对已存在的危险隐患进行整改，如电线杆、金属物体等，在必要时进行移除或加装避雷设施，降低雷击风险。
三、施工方案1. 人员配备项目需要专业的电气工程师、电工、钢结构工程师等技术人员进行施工。
同时还需要安全员、协调员等工程管理人员管理现场。
2. 施工流程（1）方案设计：由电气工程师和钢结构工程师设计避雷系统的布置方案，确定避雷针和线缆的安装位置和数量。
（2）材料采购：采购合格的避雷针、避雷线缆等材料，确保质量。
（3）施工准备：清理施工现场，搭建安全平台和支架等设施。
（4）安装避雷系统：根据设计方案，安装避雷针和线缆，进行接地处理和连接。
（5）检修和维护：定期对系统进行检修和维护，确保正常运行。
3. 安全措施（1）严格遵守施工安全规范，全面落实施工安全责任制。
（2）设立安全警戒线，禁止非施工人员进入施工区域。
（3）施工人员必须穿戴符合要求的工作服和安全帽等个人防护用品。
（4）合理分配工作任务，避免人员集中工作导致事故发生。
四、施工周期与预算本项目预计施工周期为一个月，施工人员按照8小时/天的工作制进行施工。
预算总费用约为50万元，其中材料费用约占50%，人工费用约占35%，设备租赁费用约占15%。
五、施工效果通过本次避雷工程施工，将有效提高东城小区的雷击防护水平，降低雷击风险，保障居民和建筑物的安全。
同时，整改已存在的危险隐患，为小区居民提供更加安全的居住环境。
小区防雷改造工程方案模板
小区防雷改造工程方案模板一、项目背景随着小区建设的不断发展，小区的电子设备和建筑结构越来越复杂，雷击带来的危害也越来越大。
为了进一步提高小区建筑物、设备的雷电防护水平，保障小区居民的生命财产安全，进行小区防雷改造工程十分必要。
二、项目目标1. 提高小区建筑物和设备的雷电防护水平，保障小区居民的生命财产安全；2. 优化小区防雷系统，提高其稳定性和可靠性；3. 减少雷电对小区设备和建筑物的损害，降低维修成本；4. 遵守国家相关标准和规范，确保项目的合法合规。
三、项目范围1. 对小区建筑物和设备进行雷电防护系统改造和优化；2. 对小区电力系统进行升级改造，提高其雷电防护性能；3. 制定小区雷击灾害防范预案，提高小区居民的防雷意识，并进行相关应急演练；4. 整合小区防雷系统，提升系统整体性能。
四、工程内容1. 对小区建筑物进行雷电防护系统改造，包括屋面、墙壁、窗户、钢结构等；2. 对小区电力系统进行防雷设备的增加和改造，提高其防雷能力；3. 配备小区雷电监测设备，提前发现雷电风险，并采取相应的防护措施；4. 制定小区雷击灾害防范预案，加强对小区居民的防雷宣传和教育；5. 整合小区防雷系统，提高系统的整体性能和可靠性。
五、技术方案1. 屋面雷电防护：在小区建筑物的屋面安装导电带，接地导流，提高建筑物的雷电防护能力；2. 墙壁雷电防护：对小区建筑物的墙壁进行绝缘处理，减少雷击损害；3. 电力系统雷电防护：对小区电力系统进行防雷设备的增加和改造，提高电力系统的雷电防护能力；4. 监测预警系统：对小区建立雷电监测预警系统，实时监测雷电风险，并及时发布预警信息；5. 防雷宣传教育：加强对小区居民的防雷宣传和教育，提高居民的防雷意识；6. 应急预案演练：定期组织小区居民进行雷击灾害防范演练，提高应急响应能力。
六、项目投资根据小区的具体情况和规模，制定投资预算，包括改造工程的费用、设备采购费用、宣传教育费用等。
项目投资应充分考虑其长期效益和社会效益，确保项目的投资效益。
屋顶防雷设计说明
屋顶防雷设计说明
1、本建筑物预计年雷击次数为N=0.8218,按二类防雷进行设计。
2、防直击雷在屋面四周明敷∅12镀锌圆钢作接闪带,接闪带支架高度不小于150mm。
在屋面上利用屋面板内∅12钢筋连接成(若楼板内无∅12钢筋,则用40x4热镀锌扁钢暗敷)不大于10mx10m(或12mx8m)的接闪网。
连接不同标高处的接闪带应可靠焊接。
3、利用结构柱内或剪力墙内2根直径不小于∅16主筋(或不小于∅12主筋四根)作为防雷引下线, 引下线间距不大于18m。
防雷引下线与接闪带一起与接地装置可靠焊接连成电气通路。
屋面上所有金属管道及金属构件均应与接闪装置可靠焊接。
4、为防止侧击雷，从45米标高所在层底板开始，每两设均压环。
均压环与该层外墙上的栏杆、门窗等较大的金属物、竖直敷设的金属管道及金属物的顶端和底端与防雷装置连接。
均压环利用圈梁内两根∅16以上主筋通长焊接形成。
5、防雷接地作法参见标准图集03D501-3,03D501-4。
《建筑物防雷设计要求规范》

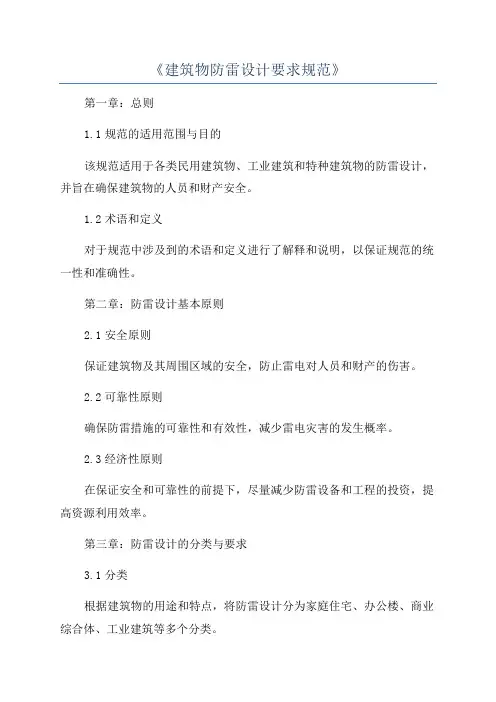

《建筑物防雷设计要求规范》第一章：总则1.1规范的适用范围与目的该规范适用于各类民用建筑物、工业建筑和特种建筑物的防雷设计，并旨在确保建筑物的人员和财产安全。
1.2术语和定义对于规范中涉及到的术语和定义进行了解释和说明，以保证规范的统一性和准确性。
第二章：防雷设计基本原则2.1安全原则保证建筑物及其周围区域的安全，防止雷电对人员和财产的伤害。
2.2可靠性原则确保防雷措施的可靠性和有效性，减少雷电灾害的发生概率。
2.3经济性原则在保证安全和可靠性的前提下，尽量减少防雷设备和工程的投资，提高资源利用效率。
第三章：防雷设计的分类与要求3.1分类根据建筑物的用途和特点，将防雷设计分为家庭住宅、办公楼、商业综合体、工业建筑等多个分类。
3.2要求对建筑物不同分类的防雷要求进行了详细规定，包括雷电保护等级、接闪装置的要求、接地装置的要求等。
第四章：防雷设计的具体措施4.1进线处的防雷措施规定了建筑物进线处的防雷措施，在供电系统中设置接闪装置和接地装置，以保护建筑物与供电线路的连接处。
4.2建筑物本体的防雷措施确定了不同建筑物的防雷措施，包括安装防雷装置、接地装置、导线、避雷针等，以保护建筑物本身免受雷电侵害。
4.3建筑物周围区域的防雷措施制定了建筑物周围区域的防雷措施，包括设置避雷针、接地装置、避雷网等，以减少雷电对建筑物周围区域的影响。
第五章：施工与验收5.1施工质量管理规范了防雷设备安装的施工质量管理，包括工艺要求、安全措施、材料选择等。
5.2验收标准明确了防雷设备安装工程的验收标准，包括工程质量验收和防雷装置的功能验收。
第六章：维护与管理6.1维护管理提出了对防雷设备的定期检查和维护管理，以确保其功能的可靠性和有效性。
6.2规范更新规定了规范的更新周期和程序，以跟上业界的最新技术和要求。
以上是《建筑物防雷设计要求规范》的主要内容，通过严格执行该规范，建筑物的防雷能力将得到有效提升，人员和财产的安全将得到更好的保障。
GB50057-1994建筑物防雷设计规范
中华人民共和国国家标准《建筑物防雷设计规范》GB 50057－1994条文说明（含附件说明）.前言根据国家计委计宗〔1989〕30号文的要求，由机械工业部负责主编，具体由机械工业部设计研究院修订编制的《建筑物防雷设计规范》GB50057-94，经建设部1994年4月18日以建〔1994〕257号文批准发布。
为便于广大设计、施工、科研、学校等有关单位人员在使用本规范时能够正确理解和执行条文规定，《建筑物防雷设计规范》修订组根据国家计委关于编制标准、规范条文说明的铜一要求，按《建筑物防雷设计规范》的章、节、条顺序，编制了《建筑物防雷设计规范条文说明》，供国内各有关部门和单位参考。
在使用中如发现本条文说明有欠妥之处，请将意见直接反馈。
（本《建筑物防雷设计规范条文说明》是1994年4月编制，2000年对《建筑物防雷设计规范》第六章作了局部修订，将《条文说明》中的相关内容写入了规范之中，这里略去第六章说明。
若需要查找条文内容，请查看在中国防雷信息网发布的“《建筑物防雷设计规范》GB50057-1994修订稿”）第一章总则第1．0．1条有人认为，建筑物安装防雷装置后就万无一失了。
从经济观点出发，要达到这点是太浪费了。
因此，特指出“或减少”，以示不是万无一失，因为按照本规范设计的防雷装置的防雷安全度不是100%。
第二章建筑物的防雷分类第2．0．1条将工业和民用建筑物合并分类，分为三类。
本规范对第一类防雷建筑物和第二、三类的一部分（如爆炸危险环境、文物）仍沿用以往的做法，不考虑以危险度作为分类的基础。
对于第二、三类中一些难于确定的建筑物则根据危险度这一基础来划分。
对危险度的分析，见本规范第2.0.3条的说明。
第2．0．2条第一款，爆炸物质：炸药──黑索金、特屈儿、三硝基甲苯、苦味酸、硝铵炸药等；火药──单基无烟火药、双基无烟火药、黑火药、硝化棉、硝化甘油等；起爆药──雷汞、氮化铅等；火工品──引信、雷管、火帽等。
防雷施工方案版范文
防雷施工方案版范文一、防雷导线布置：1、建筑物的最高点应设置避雷针，避雷针的高度为建筑物高度的1.5倍，并与周围建筑物相连。
2、建筑物的屋面、外墙和附属设施上应布置导线，导线与避雷针相连，并保持导线的良好接地。
二、接地系统的设计：1、接地系统应采用良好的接地材料，如铜杆、铜板等。
2、接地系统应满足相关的电阻要求，确保接地有效。
3、接地系统应与防雷导线相连，以确保雷电能够有效地通过接地系统释放。
三、设备保护：1、建筑物内的电气设备和通讯设备应设置过电压保护装置，以防止雷电引起的过电压损坏设备。
2、设备应安装在防雷导线接地范围内，以保证其与接地系统的良好连接。
四、防雷避雷系统：1、建筑物应设置避雷网，避雷网的形状和布置应符合规范要求，以确保其能够有效地引导雷电。
2、避雷网应与防雷导线相连，并与建筑物的接地系统相连。
五、维护管理：1、定期检查防雷系统的完整性和良好接地情况。
2、如发现异常情况，及时进行修复或更换受损的设备和材料。
3、定期检查和测试设备的过电压保护装置的状态，确保其正常工作。
4、定期检查避雷网的状况，确保其没有受到破坏。
上述方案是一个综合考虑建筑物特点和雷电活动规模的例子，不同的建筑物可能有不同的防雷需求，因此具体的防雷施工方案应根据实际情况进行调整和制定。
同时，在方案的执行过程中，还应注意以下几点：1、施工人员应经过专业培训，掌握相关安全知识和操作技能。
2、在施工过程中，应严格按照相关标准和规范进行操作，避免出现安全隐患。
3、在施工前应进行充分的准备工作，包括检查所需材料和工具的完整性和良好状态，确保施工的顺利进行。
4、施工结束后，应进行相关验收和测试工作，确保所做的防雷施工方案能够满足要求。
总之，制定一个合理的防雷施工方案对于保护建筑物和人员的安全至关重要。
在制定方案时，应综合考虑建筑物特点和雷电活动规模，并严格按照相关标准和规范进行操作。
同时，在施工过程中，应严格执行防雷施工方案，并进行相关的维护和管理工作，以确保防雷系统能够始终处于良好的工作状态。
GB50057-94_建筑物防雷设计规范
一、凡制造、使用或贮存炸药、火药、起爆药、火工品等大量爆炸物质的建筑物，因电火花而引起爆炸，会造成巨大破坏和人身伤亡者。
二、具有0区或10区爆炸危险环境的建筑物。
三、具有1区爆炸危险环境的建筑物，因电火花而引起爆炸，会造成巨大破坏和人身伤亡者。
本规范由机械工业部负责管理，其具体解释等工作由机械工业部设计研究院负责，出版发行由建设部标准定额研究所负责组织。
中华人民共和国建设部
一九九四年四月十八日
修订说明
本规范是根据国家计委计综[1989]30号文的要求，由我部负责主编，具体由我部设计研究院对原规范修订编制而成。
在修订编制本规范过程中，修订组进行了大量的调查研究，并广泛向全国有关单位和个人征求意见和函意。最后由我部会同有关部门审查定稿。
本规范共分五章和六个附录。主要内容有总则、建筑物的防雷分类、建筑物的防雷措施、防雷装置、接闪器的选择和布置等。
在本规范施行过程中，如发现需要修改或补充之处，请将意见及有关资料寄交机械工业部设计研究院（北京西三环北路5号，邮政编码100089），以便以后修订时参考。
机械工业部
1994年3月
目次
第一章总则
第一节一般规定
第二节防雷区（LPZ）
第三节屏蔽、接地和等电位连接的要求
第四节对电涌保护器和其它的要求
附录一建筑物年预计雷击次数
附录二建筑物易受雷击的部位
附录三接地装置冲击接地电阻与工频接地电阻的换算
附录四滚球法确定接闪器的保护范围
附录五分流系数kc
附录六雷电流
附录七环保中感应电压、电流和能量的计算
附录八名词解释
中华人民共和国建设部
2000年8月24日
防雷接地初步设计说明
防雷接地设计说明一、工程概况：（√）1、本建筑物地下3层，地上36层。
（）2、本建筑物为钢筋混凝土框剪结构，基础为桩基础。
（）3、本建筑物为钢筋混凝土框架结构，基础为天然基础。
二、设计依据：（√）1、《建筑物防雷设计规范》GB50057—1994-2000年版。
（√）2、《建筑物电子信息系统防雷技术规范》GB50343---2004。
（）3、《住在设计规范》GB50096—1999—2003年版。
（）4、《住在建筑规范》GB50368—2005。
国家及地方其它现行规程、规范及标准。
三、建筑物防雷分类：（）1、本建筑物年预计雷击次数：N＞0.3次/a（年平均雷暴日按31.9天/a计算），本建筑物为二类防雷建筑。
（√）2、本建筑物年预计累计次数：0.3≥N≥0.06次/a（年平均雷暴日按31.9天/a计算），本建筑物划分为三类防雷建筑物。
本建筑物按二类防雷建筑物设计。
四、天面避雷带设计：（√）1、本建筑物设计明装避雷带：（避雷带Φ12热镀锌圆钢）明装设在天面女儿墙、屋脊及屋檐上。
（）2、本建筑物设计暗装避雷带：利用天面结构梁、板钢筋焊接连通构成屋面封闭避雷带。
（√）3、露台局部设计安装避雷带：利用结构钢筋焊接连通；无结构钢筋利用时用Φ10镀锌圆钢焊接连通构成闭合环路，埋深20mm（√）4、明装避雷带安装高度为150mm，距屋面边缘或女儿墙外侧为100mm，支架水平距离为1000mm，转角处间距为500mm。
（）5、屋面避雷带转角位与防雷下引线连接处必须有弧形过渡，且焊接可靠。
（√）6、屋面不同标高部位避雷带连接：利用结构钢筋焊接连通，无结构钢筋时，用Φ10镀圆钢暗敷焊接连通（明敷采用热镀锌圆钢）。
五、天面避雷短针设计：（）1、建筑物坡屋面屋脊两端，老虎窗顶点等凸出处及四周设避雷短针。
避雷短针的数量由滚球法确定。
（）2、建筑物屋顶水塔、梯间屋顶、女儿墙（无女儿墙的平屋面边缘）外转角处设避雷短针；避雷短针的数量由滚球法确定。
防雷和防静电接地的设计方法
筑物。
防雷和防静电接地
第二类防雷建筑物利用钢筋的规定
1. 建筑物宜利用钢筋混凝土屋顶、梁、柱、基础内的钢筋作为引下线。
2. 当基础采用硅酸盐水泥和周围土壤的含水量不低于4%及基础的外表面无防腐层或有沥青 质防腐层时，宜利用基础内的钢筋作为接地装置。当基础的外表面有其他类的防腐层且无桩基 可利用时，宜在基础防腐层下的混凝土垫层内敷设人工环形基础接地体。
2）将与地脚螺栓焊接的那一根垂直钢筋用螺栓紧固的卡夹 器同水平钢筋网连接；
3）当四根垂直主筋能接触到水平钢筋网时，采用土建施工 中通常采用的绑扎法将这四根垂直钢筋与水平钢筋网连接。
防雷和防静电接地
第二类防雷建筑物防闪电感应的措施
➢ 爆炸危险环境建筑物内设备、管道、构架等主要金属物应就近接地。
➢ 除2区、22区爆炸危险环境外，平行敷设的管道、构架和电缆的金属外皮等长金属物， 当其间距小于100mm时，应采用金属线跨接，跨接点的间距不应大于30m。交叉处净距 小于100mm时，交叉处也应跨接。长金属物连接处可不跨接。
防雷防静电接地
2 常用名词术语
接地—将电力系统或电气装置的某一部分经接地线连接到接地体称为“接地”。
电力系统中接地点一般是中性点，也可能是相线上某一点。电气装置的接地部分 则为外露导电部分，一般指金属外壳。
接地线是连接到接地体的连接导体。接地体是指埋入土壤中或混凝土基础中作散 流用的导体。接地装置是接地体与接地线的总称。 外部防雷装置—由接闪器，引下线和接地装置组成。
TN-S系统—电源端有一点（通常为中性点）直接接地，电气装置的外露可导 电部分用保护导体与该点连接，整个系统的中性导体与保护导体是分开的。
防雷与接地系统设计说明
防雷与接地系统设计说明一. 设计依据1. 国家标准及规范:《民用建筑电气设计规范》JGJ 16-2008《建筑物防雷设计规范》GB50057-94(2000年版)《建筑物电子信息系统防雷技术规范》GB50343-2004《爆炸和火灾危险环境电力装置设计规范》GB50058-922. 国家标准图集:《建筑电气工程设计常用图形和文字符号》00DX001《防雷与接地安装》D501-1～4《室内管线安装》D301-1~33. 其它有关的国家及地方的现行规范,标准图集;4. 业主对施工图设计的要求及其它专业提供的设计资料.二. 工程概况1. 本工程建筑名称为宝兴TESCO购物中心位于广州天河区东圃;2. 本工程建筑物层数：购物中心地上4层，地下2层;地上每层建筑面积约8023m2，总建筑面积64720.1 m2，建筑高度21.15m。
3. 本工程建筑物为一般性民用建筑物。
三. 防雷及接地系统1. 本工程建筑年预计雷击次数为0.3312次/年，按第二类防雷建筑物设置防雷设施。
2. 防雷措施：本工程采取防直击雷、防侧击和防雷电波侵入措施。
2.1 防止直击雷措施2.1.1 在建筑物易受雷击的屋角、女儿墙等部位设置避雷带，并在建筑物屋面设置不大于10x10米或12x8米的避雷网格。
不同高度的避雷带应焊接连通。
2.1.2 屋面上所有金属构件应用∅12热镀锌圆钢与防雷装置焊接连通;突出屋面的非金属物体可加装独立小针保护。
2.1.3 采光天窗的金属框、钢雨蓬、钢栏杆、风管以等应用∅12热镀锌圆钢与防雷装置焊接连通;屋顶风机支架以及避雷短针应与防雷装置焊接连通，连接点不少于两处。
2.1.3 利用建筑物钢筋混凝土中的钢筋(两根主钢筋∅≥16mm)或钢结构柱作为防雷引下线，其间距不大于18m。
2.2 防侧击雷措施2.2.1 利用钢柱或柱子钢筋作为防雷引下线。
2.2.2 竖直敷设的金属管道及金属物的顶端和底端与防雷装置连接。
本建筑外墙上的广告排等金属外框的顶端和底端应就近与防雷装置焊接连通。
防雷设计说明
八、防雷、接地及等电位联接措施1.建筑物防雷措施1）根据计算，本项目年预计雷击次数N<0.05次/a，且属于人员密集的公共建筑，按第三类防雷建筑物设计。
建筑的防雷装置满足防直击雷及防雷电波的侵入，并设置总等电位联结。
1）根据计算，本项目年预计雷击次数N>0.05次/a，且属于人员密集的公共建筑，按第二类防雷建筑物设计。
建筑的防雷装置满足防直击雷及防雷电波的侵入，并设置总等电位联结。
2）接闪器：利用屋面金属构件及沿建筑物四周至屋顶的幕墙（带金属压顶）作为接闪器，沿主裙楼屋顶、女儿墙四周用D12镀锌圆钢敷设接闪带作接闪器。
设置在屋面结构外侧的接闪带，均要求在该屋面结构的外墙外表面或屋檐边垂直面上安装。
接闪带网格不大于20x20m（或24x16m）。
屋面所有突出金属体（如金属通风管、金属桥架、屋顶风机、金属屋面、金属屋架等均应与接闪带可靠焊接）均与接闪带连接，有高出屋面接闪带的物体，还需另增设局部接闪带或避雷短杆加以保护。
2）接闪器：利用屋面金属构件及沿建筑物四周至屋顶的幕墙（带金属压顶）作为接闪器，沿主裙楼屋顶、女儿墙四周用D12镀锌圆钢敷设接闪带作接闪器。
设置在屋面结构外侧的接闪带，均要求在该屋面结构的外墙外表面或屋檐边垂直面上安装。
接闪带网格不大于10x10m（或12x8m）。
屋面所有突出金属体（如金属通风管、金属桥架、屋顶风机、金属屋面、金属屋架等均应与接闪带可靠焊接）均与接闪带连接，有高出屋面接闪带的物体，还需另增设局部接闪带或避雷短杆加以保护。
3）接地装置：利用桩、基础承台及基础底板内内主钢筋焊接联通作接地装置，接地电阻应不大于1欧。
4）安装于水平面上的水平明敷设接闪导体（热镀锌扁钢）和引下线固定支架的间距应不大于500mm。
4）安装于水平面上的水平明敷设接闪导体（热镀锌圆钢）和引下线固定支架的间距应不大于500mm。
5）引下线：利用柱及剪力墙内2根大于D16的主钢筋作为引下线，引下线间距不大于18m；构件内有箍筋连接的钢筋或成网状的钢筋，其箍筋与钢筋、钢筋与钢筋采用土建施工的绑扎法、螺丝、对焊或搭焊连接。
回迁楼防雷接地说明V1
防雷及接地设计说明二、设计依据《建筑物防雷设计规范》《建筑物电子信息系统防雷技术规范》GB50057-2010 GB50343—2012《民用建筑电气设计规范》《20kV及以下变电所设计规范》JGJ16-2008 GB 50053-2013《供配电系统设计规范》《低压配电设计规范》GB 50052-2009 GB 50054-2011三、建筑物防雷接地1.建筑物应设防直击雷的外部防雷装置，并应采取防闪电电涌侵入的措施。
建筑物应设内部防雷装置，在建筑物的地下室或地面层内，下列物体应与防雷装置做防雷等电位连接：1). 建筑物金属体2). 金属装置3). 建筑物内系统4). 进出建筑物的金属管线，并且外部防雷装置与建筑物金属体，金属装置，建筑物内系统之间尚应满足间隔距离的要求。
被利用作为防雷装置的接闪器、接闪带、引下线、基础接地体与预埋连接板等应连接成一个良好的金属体，且要形成电气通路。
2. 接闪器1)、建筑物明装接闪带：接闪带(Φ12mm热镀锌圆钢通长焊接)明装在屋顶屋角、屋脊、屋檐和檐角等易受雷击的部位，接闪带安装高度为150mm，距屋面边缘或女儿墙外侧为100mm；采用热镀锌专门夹式支持码支持，支架高150mm，间距1m，转角处为0.5m，埋深不小于100mm。
参照99D501-1第2-09、第2-27、第2-29页施工。
2)暗装接闪带：利用Φ12mm热镀锌圆钢暗敷于隔热层内，埋深20mm。
3）接闪杆：接闪杆采用Φ12mm热镀锌圆钢，高度500mm，接闪短杆接闪端宜做成半球状，其最小弯曲半径宜为4.8mm，最大宜为12.7mm。
所有接闪杆应与接闪带焊接连通。
4）接闪网格：网采用Φ12mm热镀锌圆钢通长焊接，在屋面隔热层暗敷，敷设厚度不大于20mm；接闪网与屋面接闪带，引下线可靠焊接连通，并与接闪带在整个屋面组成接闪带的网格。
二类防雷屋面接闪带网格不大于10m*10m或12m*8m；三类防雷屋面接闪带网格不大于20m*20m 或24m*16m。
基础、防雷接地说明
基础、防雷接地说明基础接地、防雷接地设计说明一、基础接地：1、本工程基础形式为桩基础，本接地采用联合接地体。
2、接地极利用桩、承台及底板内主钢筋相互焊通。
接地连接线采用40*4热镀锌扁钢沿各基础外圈作环形敷设，与所经过的承台内两主筋可靠焊接，形成环网接地体---利用桩内主筋（不少于2根）与承台底筋焊接，承台及底筋分别和其面筋焊接，然后承台面筋再与所经过的接地扁钢及底板面筋焊接，接地扁钢须全程焊通，所有焊接长度须大于6D。
联合接地装置的接地电阻不大于1欧姆。
3、防雷引下线利用柱内两根大于直径16MM的主筋与所经过接地热镀锌扁钢焊接连通。
4、在防雷引下线相对应的室外埋深-0.8M处由被利用作为引下线的钢筋上焊出一根40MM*4MM热镀锌扁钢，此扁钢伸向室外，距外墙的距离不小于1.0M。
供连接等电位带和加打人工接地体用。
5、接地引上线IN-C-S系统的接地线用40*4热镀锌扁钢直接引至低压配电柜。
利用柱内2根主竖筋作等到电位接地引上线，然后再用40*4的热镀锌扁钢引至各LEB端子箱。
在电梯井内离电梯地坑0.2米，及电梯井端下边各预埋100*100*8热镀锌扁钢一块，扁钢与柱内2根作为接地引上线主竖筋骨焊接。
6、在总进线配电柜处设MEB箱，应将总配电箱内PE母排、建筑物的PE干线、电气装置接地极的接地干线、进出建筑物的各种金属管道、建筑物的金属构件、预埋件等导体作等电位联结。
车间内设LEB端子板，所有正常不带电的金属物体，金属构件均用导线LEB端子联结。
7、基础联合接地及屋面防雷引下线等利用结构钢筋部分均由结构负责施工，电气专业负责验收，接地装置施工过程中，电气安装与结构施工密切配合，所有隐蔽工程均须组织现场验收签字。
二、防雷接地：1、本工程防雷按一类民用建筑设计。
2、避雷线采用直径12镀锌圆钢沿屋檐或女儿墙支架敷设，支起高度100MM。
3、引下线利用柱内的两根主钢筋，上端与避雷线连接，下端与接地装置连接，引下线位置详见防雷平面图。
防雷接地设计说明
防雷接地设计说明一、设计依据： 1、建筑概况。
2、本工程采用的主要标准及法规。
3、系统设计根据整个建筑物面积及高度（按最不利建筑物），及广东省佛山市的年平均雷暴日，计算的预计雷击次数为（见防雷计算参数表）依据《《建筑物防雷设计规范》》（GB50057-2010）,本工程按二类防雷建筑物设防。
利用钢筋混凝土结构的钢筋焊接成笼，构成等电位法拉第笼，在屋面装设由接闪网（带）和接闪杆混合组成的接闪器；利用建筑物外廓剪力墙内相邻两条或立柱对角两条主钢筋作为防雷引下线；接地装置采用基础地梁及桩的钢筋焊接成闭合的接地网格，形成均衡电位的自然接地装置。
强弱电系统及防雷共用接地装置，接地电阻要求不大于1欧姆。
强弱电分开接地干线。
本工程电子信息系统雷电防护等级为D级。
4、防雷计算参数。
二、防直击雷措施： 1、在天面女儿墙（檐口、屋角、屋脊等）内敷设接闪带，在整个屋面组成不大于10m*10m或12m*8m 的网格；并在高出天面建筑物的阳角处装接闪杆，所有接闪杆与接闪带相互焊接连通。
（1）、接闪带：采用直径10mm热镀锌圆钢明装，与所有引下线焊接连通，接闪带转角要圆滑，焊接不得用对焊，虚焊，要采用搭接焊，搭接长度不小于钢筋的6D，焊接要饱满。
采用双面焊。
如施工有难度采用单面焊，应不少于12D。
明装接闪带规格：采用直径10mm热镀锌圆钢。
接闪带支持卡采用25*4mm的热镀锌扁钢，支高，支架间距，转角处，接闪带支撑必须牢固可靠不得破坏建筑物防潮层。
当建筑物高度超过45m时，首先应沿屋顶周边敷设接闪带，接闪带应设在外墙外表面或屋檐边垂直线上或其外。
（2）、接闪杆：采用直径12mm热镀锌圆钢（接闪端做成半球状，其弯曲半径为10mm）,高出建筑物400mm 。
2、突出屋面的金属设备、管道及建筑金属构件（如钢爬梯、放散管、风管、透气管等）用直径12mm热镀锌圆钢，就近与接闪带焊接连通。
3、在屋面接闪器保护范围之外的非金属物体装设接闪器，并和屋面接闪带焊接连通。
建筑物防雷设计规范[GB50057-94]条文说明
![建筑物防雷设计规范[GB50057-94]条文说明](https://img.taocdn.com/s3/m/1cb440bff121dd36a32d8294.png)
中华人民共和国国家标准建筑物防雷设计规范条文说明前言年月按在使用中如发现本条文说明有欠妥之处请将意见直接函寄机械工业部设计研究政编码年月目次第一章总则第二章建筑物的防雷分类第三章建筑物的防雷措施第一节一般规定第二节第一类防雷建筑物的防雷措施第三节第二类防雷建筑物的防雷措施第四节第三类防雷建筑物的防雷措施第五节其它防雷措施第四章防雷装置第一节接闪器第二节引下线第三节接地装置第五章接闪器的选择和布置第二节接闪器布置附录一建筑物年预计雷击次数附录三附录四滚球法确定接闪器的保护范围第一章总则条因为按照本规范设计的防雷装置的防雷安全度不是第二章建筑物的防雷分类第条对危险度的分析见本规范第第条第一款爆炸物质炸药黑索金火药单基无烟火药起爆药雷汞火工品引信第三款原规范中有关爆炸火灾危险场所的分类名称按现在其相对应的关系见表爆炸火灾危险环境新旧分类对应关系表因为区跨越一和一区建筑物可其区当区则该泵房可划为第又无可靠的机械通该泵房就要划为区当泵房遭雷击就可能会使工厂停产造成巨大经济损失和人员伤的卸油泵房第条破坏力较大第五款见本规范第第八款选择防雷装置的目的在于将需要防直击雷的建筑物的年损坏危险度本章中对于需作计算年雷击次数界限的条文采用每年的用的护失败而发生损坏的概率一次雷击后可能同时在不同地点发生处损坏每处损坏的分概率为率为出现引发损坏的事件的概率直接或间接与闪击参量的分布概在引发事件的地方出现可能被损坏的周围物体的概率取决于在引发事件的地方出现可能被损坏的周围物体的概率对每代替没有被截到的雷击损坏的出现与可能被损坏的周围物体的出现是同时发生的因与用来用代入入一个附加系数概率表示考虑这样的真实情况的一个因素即不是每一个打到需要防雷的建筑物的雷击和不是每一个使防雷装置所选用的规格和尺寸值主要取决于建筑物的特点它的结或如果值采用可接受的最大损坏危险度式中因此防雷装置所需要的效率应符合下式根据表值表从表得保护第三类防雷建筑物的防雷装置的效率值为查得公共建筑物的值为将这两个数只对的建筑物保证值不大于当时时升级采用第二类防是考虑其所存放的文件和资料的从表得保护第三类防雷建筑物的防雷装置的从表查得一般建筑物的值为将这两得出所以的建筑物保证值不大于当时时升级采用第二类防第条查得公共建筑物的得这表明对这类建筑物当时可以不设防雷装置当查得一般建筑物的得这表明对这类建筑物当时可以下面用长其结果列于表原规范的建筑物年计算本规范的建筑物年值均取要精确计及周围物体对建筑物等效面积的影响计算起来很但在选用一些参数时已适第三章建筑物的防雷措施第一节一般规定第条其它防雷建筑物可以不防雷电感应可能感应出相当高的电压而发生火花放电引在关于电子元件的过电压保护分三部分即电源部信息线路的过电压保护应电源部分至于在装置附近的供电是此外设备外壳及其国际电工委员会年版下简称的内容也包括了这些方面的要求有些国家和上述所谓外部防雷条等电位连接通则等电等电位是用连接导线或过电压保护器将处在需要防雷的空间在设计这样的防雷装置时应顾及这种效金属装置的等电位连接应在以下地点做等电位连接连接板应与接对于大型建筑物块连接板建筑物内的金属装置通常不需要上述外来导体的等电位连接在通常情况下电气和通信装置的等电位连接电气和通信装置应按应尽量相线应仅通过过电在或线应直接连防生命危险在需要防雷的空间内防发生生命危险的最重要措施是采用等第二节第一类防雷建筑物的防雷措施第条第一款在原规定的基础上第二款及标准中的压力单位采用该空间的正上方之外也属于在上述空间之外处的电位为安全距离仍按电阻电距离为式中取其等于参考的雷电流参量示于表和表注对第三类防雷建筑次闪击的总电荷分别为首次雷击以后的负雷击参数表根据对雷电所测量的参数得知雷电流最大幅值出现于第一次正极性或负极性雷击雷电流最大陡度出现于第一次雷击以后正极性雷击通常仅出现一次的有关文件提出电感电压降的空气击穿强度为因此根据表当时时取作因此因此当当时的计算值当出版社出版即根据表对第一类防雷建筑物取因此地中的安全距离为在避雷线立杆高度为避雷线长度为定第六款按雷击于避雷线档距中央考虑对中央的电位为由此得所以式中说明流流过防雷装置时引下线上的电感压降按引下线直径时的平均值计算按避雷线截面和上述有关的数值代入再以表得乘以再除以有同一距离架空避雷网的一个例子见图架空避雷网的一个例子第八款在一般情况下规定接地电阻不宜大于是适宜可能给施工带来很大允许提高接地接闪器的高度亦相应增在高土壤电阻率第条第一款被保护建筑物内的金属物接地是防雷电感应的主要对于钢筋混凝土预制构件组成的屋面要求其钢筋接地有时会遇到困难但希望施工时密切配合第二款本款规定距离小于的平行长金属物每隔不大于当管道间距超过为式中平行管道成环路的长度的参量取平行管道环路与引下线之间条五款说明相同取即使在管道间距大到所感应的电压仅可能击穿若间距减到连接处过渡电阻不大于根螺栓天津某单位安技科做过测试一些记录如表流过防雷电在金属物已普遍接地的情况下因此本款规定为工频接地电阻不大于条为了防止雷击线路时高电位侵入建筑物造成危险低当难或护套电缆穿钢管埋地引入电缆首端必须当雷电波到达电缆首端时一部分雷电流经首端接地电阻入地本款规定埋地电缆长度不小于长度为关于采用条的这是考虑架空线距爆炸危险环境至少为杆高的倍设杆高一般为倍就是使值第条正如规范第条所述第一类防雷建筑物的防直击雷措施本条只适用于特殊情况即由于建筑物太高或其它原因不能装设独雷对引下线间距本规范向如果完引下线间距相应应为但考虑到我国工业建筑物的柱按故本规范对引下线间距相应定为引下线很长雷电流的电感压降将各条引下线在同一高度连接起来并接到同一高度的屋内金属由于要求将直接安装在建筑物上的防雷装置与各种金属物互第五款关于共同接地进接地电阻越低不能由于要达到某一很低的接地电阻而花费过大出现反击危险可以从基本计算公式项对于建筑物内某一小范围中互相连接在一起的金属物说来都第六款然而通常本款的规定完全采用防雷标准的规定图系根据该标准的图换成本规范的防雷建筑物类别的该标准对接地体型布置的规定是其所包围的面积的平均几何半径应不小于即示于图大于时其长度或其长度的平均几何半径根据图为项的规定当与出方便的任两点的则可求出与的关系式为图按防雷建筑物类别确定的接地体最小长度主要作用本款所要求的环形接地体的工频接地电阻等于环形接地体的工频接地电阻的计算式为式中为环形接地体所包围当当第七款由于滚球半径规定为或由于侧击的概率和第八款地装置的电位将升高考防雷标准第本款补充规定在电源引入的总配电箱处宜装设过电压保护器根据由于本条是将防雷装置直接安装在建筑物上和采用共用接地装处接地装置的雷电流为低至它比前述的如果在相导体与地之间不若短第条例子雷击树木引起的反击其距离均未超过由于雷击树木而产生的反击均未超过定净距不应小于第三节第二类防雷建筑物的防雷措施条中国科学院电工研究所曾对几十个模型做了几万次放电试如果把避雷根据我国的运行经验和模防雷标准中相当于本规范第二类防雷建筑物的接闪与为了提高可靠性和安全性便于雷电流的流散以及减小流经第条第一款要求同第条二款以前的调查中发现雷击煤气放散管起火第条关于引下线间距见第根据实践经验和实际需要补充增加了但引下线的平均条第五采用因此得第条利用钢筋混凝土柱和基础内钢筋作引下线和接利防雷标准的规定如下在其接闪器包括线包括建筑物的互相连接的钢筋网其款对自然接地体的规定是钢筋混凝土建筑物的钢筋体偶尔采用焊接连接但这对结构屋顶的防水层本来正常使用年中国建筑工业出就成了较好的导电物质可达潮湿的混凝土导电性能较好是因为混凝土中的硅酸盐混凝土在施工过程中加入了较多图在重复饱和和干涸的整个过程图混凝土湿度对其电阻率的影响原苏联式中含水量不低于混凝土的含水量约在其电根据图该含水量应是当地历史上一下面举几个例子说明我国六十年代利用钢筋混凝土构件中钢采用钢筋混凝土构件中的建其接地电阻夏季为的钢筋作接地装置接地电阻为年值如下是绝缘的认为是可利用作为接地体年第文章名称为用防侵蚀钢筋混凝土基础作为接地体的可能在其结论中指无明显的影因厚度为的粘贴和基础面积的平均边长可忽略不计结论中还有其它的情给出防水层的两种状态全苏电气安装说明在很多被测过没有一个基础是处于最好的出这样的假设的年地接触或通过含沥青质的外部密封层与土地平面接触的基础内在钢埋入件和金属结构原苏联土基础的沥青涂层和乳化沥青涂层不妨碍利用它作为防雷接地因此本条规定钢筋混凝土基础的外表面无防腐层或有沥青基础内的钢筋宜作为接规定混凝土中防雷导体的单根钢筋或圆钢的最小直径不应小于是不宜超过对于此类构件可按不宜超过屋架流经需要验算疲劳的构件现取最终温度钢筋的起始温度取式中对于第二类防雷建筑物至少应有两根引下线同时根据表和规范图和和将上述即使对第二类防雷建筑物取第二类第三类防雷建筑物埋设在土壤中的混凝土基础的起始温度取在此基础上求出的钢筋与混凝土接触的每一平方米表面积允许产生的单位能量不应大于条第三款钢筋表面积总和不应少确定环形人工基础接地体尺寸的几条原则省钢材多根圆钢的表面积总是大于一根圆考每根引下线各占设这因此与即条文和中的等于周长时按长考虑等于只能按由根据以上原则所计算的结果列于表确定环形人工基础接地体的计算结果表注采用一根圆钢时其直径不应小于为了澄清这一问认为钢筋之间的普通金属绑丝连接对防雷保护说来是完全足够的而且确证在任何情况甚至出现雷电流本身把过后采用绑扎连接这说明一个绑有一些并联的绑扎点时许多国家的建筑物防雷规范和标准均允许利用绑扎连接的钢第条防雷标准第款导出本条的当环形接地体所包围的面积的平均几何半径和约为时得第项第项保证雷电流较均匀分配到雷击点第项保证混凝土基项中绝大多数柱子基础地中混凝土的起始温度取混凝土的含水量按混凝土重量的边长米的基础混凝土立方体的热容量为式中式计算式中混凝土在使得说明雷电流从钢筋表面积流入混凝土所产生的能量应不大于从表三类防雷建筑物的单位能量的图图一车间的柱子基础结构图每根的表面积为钢筋的总表面积为第条建筑物内的主要金属物不包括混凝土构件内的第条第一款幅值之比为和值按规范图防雷标准的图为考虑分流作用而引入的系数由于引下线的值适用于引下线间距本规范第二类和第三类防雷建筑物的引下线间距分别不大于和的值用于第二类防而用于第三类则值偏小但在设引下线间距通常都小于对推算出间距时的因此第三类防雷建筑物的也采用的这段系根据与防雷标准的表年卷第混凝土的厚度可按同样的空气厚尚未发现有介电强度比空气高的建筑材料第五款前半段的理由参见本规范第由于变压器高压侧各相绕组是相高电位可能击穿高压绕组的绝缘当避雷器反击穿时该电位加到低压绕组若在低压侧装设避雷器当外壳出现危第条其理由为原条第四款对第条高层建筑物的建筑结构通常能耐受这类小电因此对高层建筑物上部侧面雷击的保护不需另设专门接闪器规定为范表及以上由于两端连接使其与引下线成了并联路线第四节第三类防雷建筑物的防雷措施第条当其宽度不大于仅沿周边敷设一圈避雷带条见本规范第条条见本规范第条国内砖烟囱的高度通常都没有超过国家对第三类防雷建筑物高于钢筋混凝土烟故在本条文中不提防侧击问其它理由见本规范第关于接而实际采用的铁板厚度总是大于故在本条中对金属烟囱铁第条见本规范第第条根据表和表类防雷建筑物的雷电流幅值之比为式和另见本规范第条四款和第条四款的第条如上海年的统起雷击起火事故中年的起雷击建筑物事故中有起是高电位防直击雷和防高电位侵入的措施必须结合起有些建筑物虽然采取了防直击雷措由于高电位引钢筋混凝土电杆线路由于电杆的自然接地起了作用如果只将绝缘子铁脚接地仅在铁脚与导线之间形成一个放电保护间隙其放电电压约为线路的耐冲击电压规定最大为那么在绝缘子放电之故要增设避雷器来保护年月日北京晚报第版刊登月骤然据了解保险公司已收到经查勘登任的损失第条规定为改为另参见本规范第第五节其它防雷措施第条当采用避被保护物应处于该网之内并不高第二款接地与防雷接地是否共用这保护管实际上与防雷装置的引下线这部分雷电流将对即当雷第三款由于白天开关处于断开状态对节日彩灯还有在其不遭雷击时产生危险的电位差第条本条中仍规定高是设定的并不一定总是堆满故附录一在计算与建筑物截收相同雷击次数的时是在第条物的防雷引下线上第四章防雷装置第一节接闪器第条按热稳定检验所采用的尺寸主要是考虑在同样的风压和长度下本条采用的钢尺寸的允许风压可达表表第条此外圆钢易于施第条本条系参考国际电工委员会建筑已证实铁板遭雷击时其与闪击通道接触处由于熔化而烧穿仅当其厚度小于电弧在金属电极表面产生数十伏的电压降使金考虑全部能量用于加热金属体时下的金属体积雷击点加热面积的直径取已知电荷如正闪击根据表荷量分别为和其相应的金属熔化深度分别为和条第条第二节引下线第条参见本规范第第条但截条由于引下线在距地面最高为故规定第三节接地装置条所采用的最小截面是考虑一定的耐腐蚀能力并这些截面在一般情况下能得到良好在附录五中已说明接地线为体的连接导体定接地线应与水平接地体的截面相同第条了减小相邻接地体的屏蔽作用接地体的间距一般为用系数约为第条根据计算在均匀土壤电阻率的情况下埋得太深对降低接地电日后无但如果将接地体直接放在基础坑底与土壤接触由于埋地人工接地体距墙和基础应有一定距离以条一款的年月的文件第在其附件防雷接地体的中提及的速度是有限一接地装置仅有一定的最大延伸长度有效地将冲击电流散流入地在该附件的附图中画度最大值它对应于长波一次雷击另一是最小值它对应于短波头即对应于闪击对大地在第一次雷击以后的雷将条线以计算式表则可得出故规定了外引长一外引接地体先经长的先按算出有效长度为余下式换算为将以上数值代。
防雷接地说明
接地几种说明1、接地几种说明1.1接地极制作安装：定额套用2-688~2-695，可分为钢管接地极、角钢接地极、圆钢接地极和接地极板（块）1.2说明：接地极即接地体，是埋在于地中并直接与大地接触做散流用的金属导体。
接地极的长度按设计长度计算，设计无规定时，每根长度按2.5米计算，若设计有管帽时，管帽另按加工件计算。
接地极一般使用在小型建筑，而且无桩基的工程。
2、接地母线2.1接地母线敷设：定额套用2-696~2-700，可分为户内接地母线敷设、户外接地母线敷设、铜接地绞线敷设2.2说明：接地母线是指将所有接地线汇在一起后的接地线，一般采用扁铁或圆钢，户外接地母线一般敷设在沟内，敷设前按设计要求挖沟，沟深不得小于0.5米，然后埋入扁铁。
接地母线不做散流作用，接地母线和接地体及接地支线一般采用焊接连接。
户外接地母线挖沟的沟底宽度按0.4米，上宽为0.5米，沟深为0.75米，每米沟长的土方量为0.34立方，如设计要求埋深不同时，可按设计方量调整。
2.3接地母线计算工程量时应按图纸设计的水平长度和垂直长度只和*1.039，计算主材费时应按市场价格*相应损耗率。
3、接地跨接3.1接地线跨接线安装：定额套用2-701~2-703，可分为接地跨接线、构架接地和钢铝窗接地3.2说明：接地跨接线：防雷接地应该形成一个闭和回路后接地，在断线处应采用接地跨接线，凡用螺栓或铆钉连接的接地网中的地方，都应焊接接地跨接线，跨接线一般采用扁钢和圆钢。
3.3接地跨接按40*4扁钢考虑，采用开孔连接，管件跨接利用法兰盘连接螺栓，钢轨利用鱼尾板固定螺栓，平行管道采用焊接进行综合考虑。
3.4构架接地是按户外钢结构或砼结构接地来考虑的，每处接地跨接包括了4米以内的水平接地。
3.5钢铝窗接地采用8号圆钢一端和窗连接，一端和圈梁主筋连接。
3.6利用基础钢筋做接地，套用2-751均压环敷设子目（但均压环敷设子目内并没有圆钢等主材，只考虑了钢筋与钢筋之间的搭接焊，所以个人认为利用基础钢筋做接地网除了按均压环算，还应该计算基础钢筋的跨接数量）3.7等电位箱和局部等电位箱的箱内连接套接地跨接*0.5系数，箱体再单独套定额，局部等电位箱应套接线盒安装子目，总等电位箱套接线箱安装子目。
建筑物防雷、接地及安全
强电施工图设计说明之建筑物防雷、接地及安全（一）建筑物防雷1、本工程防雷等级为第二类。
建筑物的防雷装置满足防直击雷、侧击雷、防雷电感应及雷电波的侵入，并设置总等电位联结。
2、接闪器：在屋顶采用①10镀锌圆钢做避雷带，屋顶避雷连接线网格不大于10m*10m 或12m*8m。
3、引下线：利用建筑物钢筋混凝土柱子或剪力墙内两根①16以上主筋通长（焊接、绑扎）作为引下线，间距不大于18m，引下线上端与避雷带焊接，下端与建筑物基础底梁及基础底板轴线上的上下两层钢筋内的两根主筋焊接。
外墙引下线在室外地面下1m处引出与室外接地线焊接。
4、玻璃幕墙或外挂石材的预埋件及龙骨的上下端均应与防雷引下线焊接。
均压环利用圈梁内两根①16以上主筋通长（焊接、绑扎）形成。
5、接地极：接地极为建筑物桩基、基础底板轴线上的上下两层主筋中的两根通长（焊接、绑扎）形成的基础接地网并连接室外人工接地装置（护坡桩）组成。
室外接地极距建筑物大于3m，距室外地面1m。
用40*4镀锌扁钢连接成水平接地装置，垂直接地极为①50，长2.5m，每5m设一根。
6、建筑物四角的外墙引下线在距室外地面上0.5m处设测试卡子。
7、凡突出屋面的所有金属构件，如卫星天线基座、（电视天线金属杆）、金属通风管、屋顶风机、金属屋面、金属屋架等均应与避雷带可靠焊接。
8、室外接地凡焊接处均应刷沥青防腐。
（二）接地及安全1、本工程防雷接地、变压器中性点接地、电气设备的保护接地、电梯机房、消防控制室、通讯机房、计算机房等的接地共用统一接地极，要求接地电阻不大于0.5欧姆，实测不满足要求时，增设人工接地极。
2、从变配电室至强电竖井敷设一条40*4mm镀锌扁铜钢，将变配电室接地与强电竖井内接地相连。
电缆桥架及其支架全长应不少于两处与接地干线连接。
弱电竖井内的接地线其下端应与接地网可靠连接。
所有强、弱电竖井内均垂直敷设一条，水平敷设一圈40*4mm镀锌扁钢，水平与垂直接地扁钢间应可靠焊接，并每层与楼板筋连接。
基础、防雷接地说明
基础接地、防雷接地设计说明一、基础接地：1、本工程基础形式为桩基础，本接地采用联合接地体。
2、接地极利用桩、承台及底板内主钢筋相互焊通。
接地连接线采用40*4热镀锌扁钢沿各基础外圈作环形敷设，与所经过的承台内两主筋可靠焊接，形成环网接地体---利用桩内主筋（不少于2根）与承台底筋焊接，承台及底筋分别和其面筋焊接，然后承台面筋再与所经过的接地扁钢及底板面筋焊接，接地扁钢须全程焊通，所有焊接长度须大于6D。
联合接地装置的接地电阻不大于1欧姆。
3、防雷引下线利用柱内两根大于直径16MM的主筋与所经过接地热镀锌扁钢焊接连通。
4、在防雷引下线相对应的室外埋深-0.8M处由被利用作为引下线的钢筋上焊出一根40MM*4MM热镀锌扁钢，此扁钢伸向室外，距外墙的距离不小于1.0M。
供连接等电位带和加打人工接地体用。
5、接地引上线IN-C-S系统的接地线用40*4热镀锌扁钢直接引至低压配电柜。
利用柱内2根主竖筋作等到电位接地引上线，然后再用40*4的热镀锌扁钢引至各LEB端子箱。
在电梯井内离电梯地坑0.2米，及电梯井端下边各预埋100*100*8热镀锌扁钢一块，扁钢与柱内2根作为接地引上线主竖筋骨焊接。
6、在总进线配电柜处设MEB箱，应将总配电箱内PE母排、建筑物的PE干线、电气装置接地极的接地干线、进出建筑物的各种金属管道、建筑物的金属构件、预埋件等导体作等电位联结。
车间内设LEB端子板，所有正常不带电的金属物体，金属构件均用导线LEB端子联结。
7、基础联合接地及屋面防雷引下线等利用结构钢筋部分均由结构负责施工，电气专业负责验收，接地装置施工过程中，电气安装与结构施工密切配合，所有隐蔽工程均须组织现场验收签字。
二、防雷接地：1、本工程防雷按一类民用建筑设计。
2、避雷线采用直径12镀锌圆钢沿屋檐或女儿墙支架敷设，支起高度100MM。
3、引下线利用柱内的两根主钢筋，上端与避雷线连接，下端与接地装置连接，引下线位置详见防雷平面图。
GB50057-2010 讲义-建筑物防雷设计规范GB50057-2010
新老规范对比结论
1、由易燃易爆环境的划分可感觉：更清晰化；
2、由防雷类别预计雷击次数的变化可感觉：
门槛降低化；
3、由接触电压、跨步电压等细节规定，包括 后面所介绍的均压环规定可感觉：更具体化。
GB50057-2010宣贯材料 • 1、新规范中防雷措施防范的内容增加了 老规范GB50057-94制定的目的仅是防止或 减少雷击建筑物所发生的人身伤亡和文物、 财产损失；新规范增加了防止雷击电磁脉冲 引发的电气和电子系统损坏或错误运行，这 是国力、财力增强，国家发展的必然。
第二类防雷建筑物
增加：特级和甲级体育馆 具有21区爆炸危险场所的建筑物 修改：11区改为21和22区 省、部级建筑物0.06次改为0.05次
住宅0.3次改为0.25次
第三类防雷建筑物
修改：
省部级0.012次改为0.01次
住宅0.3次改为0.25次
一般性工业建筑物0.06次改为0.05次 [说明]修改后其实是降低了防雷类别的门槛。
棉花纤维、麻、丝、毛的纤维、木质纤维、人造纤维等。
第一类与第二类防雷建筑物的区别
1区、21区的建筑物可能划为第一类防雷建
筑物，也可能划为第二类防雷建筑物，如： 易燃液体泵房: 1、在地面时为2区，属第二类； 2、当置于地下或半地下时，因其蒸气和空
气的混合物的比重大于空气，不易扩散，
要划为1区，属第一类防雷建筑物。
附录A 建筑物年预计雷击次数
N=k Ng Ae
其中：k： 2：位于山顶和旷野孤立的建筑物 1.7：金属屋面没有接地的砖木结构建筑 1.5：河（湖）边、山坡下、山地中ρ小处、地 下水露头处、土山顶、山谷风口及特别潮 湿的建筑物 1.0：一般情况 Ng=0.1×Td （Ng=0.024Td 1.3） Ae=[LW+2(L+W)· H(200-H)+πH（200-H）]· -6 10
