高压大流量液压泵站的设计
200T液压机液压系统设计
摘要本设计为200T液压机液压系统。
液压系统主要由主缸运动、顶出缸运动等组成。
本文重点介绍了液压系统的设计。
通过具体的参数计算及工况分析，制定总体的控制方案。
经方案对比之后，拟定液压控制系统原理图。
液压系统选用插装阀集成控制系统，插装阀集成控制系统具有密封性好，通流能力大，压力损失小等特点。
为解决主缸快进时供油不足的问题，主机顶部设置补油油箱进行补油。
主缸的速度换接与安全行程限制通过行程开关来控制；为了保证工件的成型质量，液压系统中设置保压回路，通过保压使工件稳定成型；为了防止产生液压冲击，系统中设有泄压回路，确保设备安全稳定的工作；本系统应用的电气控制系统，便于对系统进行控制，可以实现半自动控制，可以实现过载保护，保证系统正常运行。
此外，本文对液压站进行了总体布局设计，对重要液压元件进行了结构、外形、工艺设计。
通过液压系统压力损失和温升的验算，本文液压系统的设计可以满足压力机顺序循环的动作要求，能够实现塑性材料的锻压、冲压、冷挤、校直、弯曲等成型加工工艺。
关键词：液压系统；液压机；毕业设计AbstractThis paper design for the bolster press of hydraulic machines. Mainframe mainly by the motion of master cylinder and the motion of cylinder head out of components etc. This paper focuses on the hydraulic system design.Through specific parameters and hydraulic mechanic situation analyzes, formulation of a master control program. By contrast,developed hydraulic control system diagram. Hydraulic systems use cartridge valve integrated control system,integrated cartridge valve control system has good sealing, flow capacity, small pressure loss characteristics etc.To solve the master cylinder express entered the shortage of oil supply in the top of the mainframe installed oil tank. Master cylinder for the speed of access restrictions and security through the trip exchanging to control switches. To ensure the quality of the work-piece molding, in the hydraulic system installed packing loop through packing work-piece stability molding; To prevent hydraulic shocks, pressure relief system with a loop to ensure that this equipment can be a safe and stable work. This system applicate electricity control system, to facilitate the system of control, we can achieve semi-automatic control and achieve overload protection, ensure normal operation system. In addition, the paper hydraulic station on the overall layout of the key components of the hydraulic structure、shape、technique for a specific design.By the loss of hydraulic system pressure and temperature checked. Hydraulic system is designed to meet the hydraulic action sequence and cycle requirements can be achieved by forging plastic materials, stamping, cold extrusion, straightening,bending, and other molding processes.KeyWords: hydraulic system, bolster press, graduation design目录摘要..................................................................................................................................................... Abstract (I)1 绪论 01.1 液压传动系统概况 01.1.1 液压传动技术的发展与研究动向 01.1.2 我国液压系统的发展历程 (1)1.1.3 液压传动技术的应用 (2)1.2 液压机的概况 (2)1.3 液压机的发展 (3)2 200T液压机液压系统设计 (5)2.1 液压系统设计要求 (5)2.1.1 液压机负载确定 (5)2.1.2 液压机主机工艺过程分析 (5)2.1.3 液压系统设计参数 (5)2.2 液压系统设计 (5)2.2.1 液压机主缸工况分析 (5)2.2.2 液压机顶出缸工况分析 (8)2.3 液压系统原理图拟定 (10)2.3.1 液压系统供油方式及调速回路选择 (10)2.3.2 液压系统速度换接方式的选择 (11)2.3.3 液压控制系统原理图 (11)2.3.4 液压系统控制过程分析 (12)2.3.5 液压机执行部件动作过程分析 (13)2.4 液压系统基本参数计算 (15)2.4.1 液压缸基本尺寸计算 (15)2.4.2 液压系统流量计算 (17)2.4.3 电动机的选择 (19)2.4.4 液压元件的选择 (21)2.5 液压系统零部件设计 (22)2.5.1 液压机主缸设计 (22)2.5.2 液压机顶出缸设计 (27)2.5.3 液压油管选择 (29)2.5.4 液压油箱设计 (31)2.6 液压系统安全稳定性验算 (32)2.6.1 液压系统压力损失验算 (32)2.6.2 液压系统温升验算 (36)3 200T液压机电气系统设计 (38)3.1 电气控制概述 (38)3.2 液压机电气控制方案设计 (38)3.2.1 液压机电气控制方式选择 (38)3.2.2 电气控制要求与总体控制方案 (38)3.3 液压机电气控制电路设计 (39)3.3.1 液压机主电路设计 (39)3.3.2 液压机控制电路设计 (39)3.3.3 电气控制过程分析 (40)结论 (42)参考文献 (43)致谢 (44)附录A 液压机使用说明书 (45)1 绪论1.1液压传动系统概况1.1.1液压传动技术的发展与研究动向液压传动是一种以液体作为工作介质，以静压和流量作为主要特性参数进行能量转换传递和分配的技术手段。
泵站设计
油箱的设计1.作用油箱在液压系统中具有存储液压油、散发油液热量、逸出空气、沉淀杂质和安装元件的作用。
2.种类整体式：是指在机器的构件内形成的油箱，如机床的床身。
两用式：是指与机器的其它目的的公用油箱，如兼做淬火作用。
独立式：最广泛的油箱。
3.容积确定（1）油箱的容积=k×泵的额定流量低压系统k=2-4，中压系统k=5-7，高压系统k=10-12（2）油液占油箱容积：80-90%，并进行温升验算（3）油箱尺寸的确定：可以参考标准油箱的外形尺寸（表1）。
卧、立式泵组，油箱扁而矮，用于小功率；旁置式泵组，油箱窄而高，用于大功率。
油箱容量/LL1b1h L2b2 d侧壁最小厚度油液深度40 415 290410215 21014 334563 508 365 308 285350100 633 460 393 360160 810 590 570 490 340250 1010 690430770 59036540015147351274635630 94552084522 5450800201490017748801000 1065550965 475 1250 1335 1235 470（4）油箱壁材料油箱壁材料：Q235A，焊接。
碳素结构钢，屈服强度：σs=235MPa，质量等级B。
质量等级A：不冲击，B：常温冲击，C：0度冲击，D：-20度冲击（5）技术要求：1）油箱内需彻底清洗切屑、毛刺和氧化皮等。
2）内表面进行喷丸处理3）内涂40μm的环氧底漆4.油箱附件（1）角铁用等边角钢，L30×30×3，L30×30×,4，L,25×25×3，L40×40×3/4/5均可。
材料Q235B，焊接。
（2）清洗窗清洗窗可以清洗油箱的所有内表面，在油箱侧壁上焊接一个法兰，并加装一个密封件和盖板，用紧固件连接。
其中盖板应能由一个人拆装，尺寸参考表2。

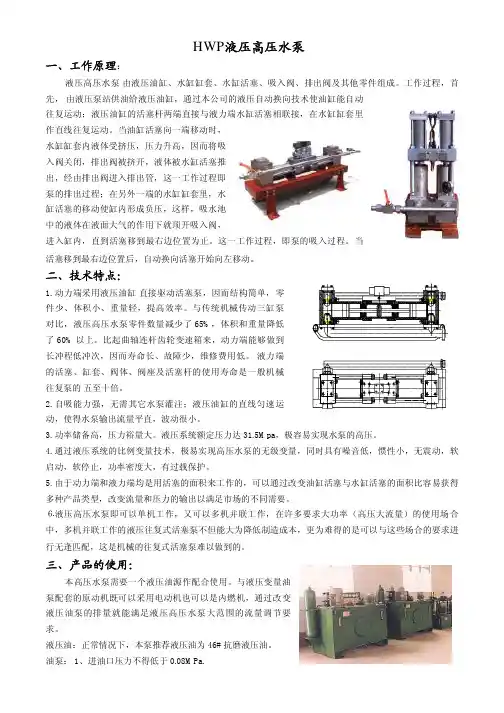

HWP液压高压水泵
HWP 液压高压水泵一、工作原理：液压高压水泵由液压油缸、水缸缸套、水缸活塞、吸入阀、排出阀及其他零件组成。
工作过程，首 先，由液压泵站供油给液压油缸，通过本公司的液压自动换向技术使油缸能自动 往复运动；液压油缸的活塞杆两端直接与液力端水缸活塞相联接，在水缸缸套里作直线往复运动。
当油缸活塞向一端移动时，水缸缸套内液体受挤压，压力升高，因而将吸入阀关闭，排出阀被挤开，液体被水缸活塞推出，经由排出阀进入排出管，这一工作过程即泵的排出过程；在另外一端的水缸缸套里，水缸活塞的移动使缸内形成负压，这样，吸水池中的液体在液面大气的作用下就顶开吸入阀，进入缸内，直到活塞移到最右边位置为止。
这一工作过程，即泵的吸入过程。
当活塞移到最右边位置后，自动换向活塞开始向左移动。
二、技术特点：动力端采用液压油缸直接驱动活塞泵，因而结构简单，零1. 件少、体积小、重量轻，提高效率。
与传统机械传动三缸泵对比，液压高压水泵零件数量减少了，体积和重量降低65%了以上。
比起曲轴连杆齿轮变速箱来，动力端能够做到60%长冲程低冲次，因而寿命长、故障少，维修费用低。
液力端 的活塞、缸套、阀体、阀座及活塞杆的使用寿命是一般机械往复泵的五至十倍。
自吸能力强，无需其它水泵灌注；液压油缸的直线匀速运2.动，使得水泵输出流量平直，波动很小。
功率储备高，压力裕量大。
液压系统额定压力达，极容易实现水泵的高压。
3.31.5Mpa 通过液压系统的比例变量技术，极易实现高压水泵的无级变量，同时具有噪音低，惯性小，无震动，软4.启动，软停止，功率密度大，有过载保护。
由于动力端和液力端均是用活塞的面积来工作的，可以通过改变油缸活塞与水缸活塞的面积比容易获得5.多种产品类型，改变流量和压力的输出以满足市场的不同需要。
⒍液压高压水泵即可以单机工作，又可以多机并联工作，在许多要求大功率（高压大流量）的使用场合中，多机并联工作的液压往复式活塞泵不但能大为降低制造成本，更为难得的是可以与这些场合的要求进行无逢匹配，这是机械的往复式活塞泵难以做到的。
机械毕业设计1558液压泵站机械设计
第一章 液压泵及电机的确定已知参数: 供油压力：14MPa供油流量：32l/min1．1液压泵的选用1.1.1液压泵在系统中的作用液压泵作为液压系统的动力元件，讲原动机（电动机、柴油机等）输入的机械能（转矩T和角速度w）转换为压力能（压力P和流量q）输出，为执行元件提供压力油。
液压泵性能的好坏直接影响到液压系统的工作性能和可靠性，在液压传动中占有极其重要的地位。
1.1.2液压泵的分类液压泵是利用封闭容积的大小变化来工作的。
泵内的封闭油腔分为吸油腔和压油腔，当泵轴旋转时，吸油腔的容积增大形成局部真空，油箱中的液体介质在大气压的作用下进入吸油腔，压油腔的容积减小，容腔内的液体介质背挤压排出。
根据构件不同，液压泵分为齿轮式，螺杆式，叶片式和柱塞式。
一般定义液压泵每转一转理论上可排出的液体体积为泵的理论排量。
理论排量取决于液压泵的结构尺寸，与其工作压力无关。
按理论排量是否可变，液压泵又分为定量型和变量型两种。
液压泵按进、出口的方向是否可变分为单向泵和双向泵。
1.1.3选用液压泵的原则和根据(1)是否要求变量，要求变量选用变量泵，其中单作用叶片泵的工作压力较低，仅适用机床系统。
(2)工作压力，目前各类液压泵的额定压力都有所提高，但相对而言，柱塞泵的额定压力最高。
(3)工作环境，齿轮泵的抗污染能力最好，因此特别适用于工作环境较差的场合。
(4)噪声指标，属于低噪声的液压泵内有啮合齿轮泵、双作用叶片泵和螺杆泵，后两种泵的瞬时理论流量均匀。
(5)效率，按结构形式分，轴向柱塞泵的总效率最高；而同一种结构的液压泵，排量大的总效率高；同一排量的液压泵，在额定工况（额定压力、额定转速、最大排量）时总效率最高，若工作压力低于额定压力或转速低于额定转速、排量小于最大排量，泵的总效率将会下降，甚至下降很多。
因此，液压泵应在额定工况（额定压力和额定转速）或接近额定工况的条件下工作。
综上所述，本设计中选用齿轮泵CBF-E16 。
2ST液压站控制方案
2ST压榨部液压系统压榨部的主要作用是用机械挤压的方法降低湿纸幅的含水量，提高纸幅进入干燥部时的干度。
线压力的大小对压榨脱水有很大影响。
提高压榨的线压力时，压榨脱水效能明显提高。
但是，提高线压力常常引起毛毯耗量的增加，并受到湿纸幅本身强度的限制。
因此提高压水部线压力的稳定性显得特别重要。
液压传动以传力效率高，占地位置小，远距离控制方便，传力平稳可靠，响应快速稳定，能实现系统过载保护，且元件的自润性好等特点，压水部液压控制系统正是为了解决这个线压力的使用问题而进行设计的。
该压榨部设定压区加压线压力：一压区：150KN/m (工作) 二压区：250KN/m(工作)油泵电机：7.5KW-4-2油泵流量：40L/min，额定压力：16Mpa吸油过滤精度：5um，油温控制：5-50°C液压介质：46#抗磨液压油，油箱容积：0.8 立方，170KN/m (设计)280KN/m (设计)工作压力：12Mpa，回油过滤精度：20um 冷却方式：水冷却压榨部压区为机械式加压，系统泵站为压辊的液压动作提供压力，控制部分将泵站提供的动力源经同组控制后对压样辊的抬起，下降加压保压，压力微调等进行控制，同时系统具备开，停机，故障报警，压力实时检测显示等，配合电需控制完成各种规定工作。
油液工作介质为 N46 或 N68 抗磨液压油。
系统采用油泵加蓄能器为工作油源 (油泵为主，蓄能器为辅)，当系统运行时，主油路上的蓄能器首先可以在液压系统开机时候缓解压力油对各元器件的冲击，同时减少噪声。
其次当压辊油缸执行快速下降，快速提升的工作状态时 (蓄能器及主油路同时供油，从而使压辊快速下降及上升)，当压辊处于加压状态时，蓄能器给予油缸后期的压力油补充从而有效的减少电机加载频率，延长电机的使用寿命及降低能耗。
液压系统的溢流阀限定油泵的最高工作压力。
溢流阀溢流口的高压油是热源，因此，油泵溢流阀的溢流口高温油通过水冷却器冷却后经过回油经滤油器回油箱。

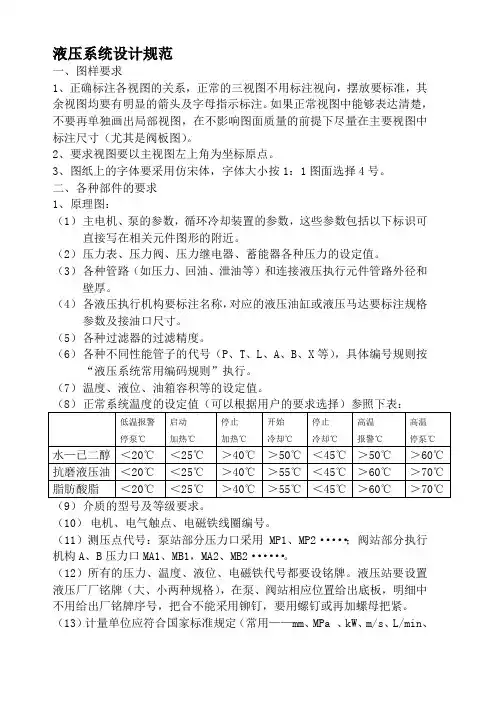

液压系统设计规范要求
液压系统设计规范一、图样要求1、正确标注各视图的关系，正常的三视图不用标注视向，摆放要标准，其余视图均要有明显的箭头及字母指示标注。
如果正常视图中能够表达清楚，不要再单独画出局部视图，在不影响图面质量的前提下尽量在主要视图中标注尺寸（尤其是阀板图）。
2、要求视图要以主视图左上角为坐标原点。
3、图纸上的字体要采用仿宋体，字体大小按1：1图面选择4号。
二、各种部件的要求1、原理图：（1）主电机、泵的参数，循环冷却装置的参数，这些参数包括以下标识可直接写在相关元件图形的附近。
（2）压力表、压力阀、压力继电器、蓄能器各种压力的设定值。
（3）各种管路（如压力、回油、泄油等）和连接液压执行元件管路外径和壁厚。
（4）各液压执行机构要标注名称，对应的液压油缸或液压马达要标注规格参数及接油口尺寸。
（5）各种过滤器的过滤精度。
（6）各种不同性能管子的代号（P、T、L、A、B、X等），具体编号规则按“液压系统常用编码规则”执行。
（7）温度、液位、油箱容积等的设定值。
（9）介质的型号及等级要求。
（10）电机、电气触点、电磁铁线圈编号。
（11）测压点代号：泵站部分压力口采用MP1、MP2·····；阀站部分执行机构A、B压力口MA1、MB1，MA2、MB2······。
（12）所有的压力、温度、液位、电磁铁代号都要设铭牌。
液压站要设置液压厂厂铭牌（大、小两种规格），在泵、阀站相应位置给出底板，明细中不用给出厂铭牌序号，把合不能采用铆钉，要用螺钉或再加螺母把紧。
（13）计量单位应符合国家标准规定（常用——mm、MPa 、kW、m/s、L/min、ml/r、r/min、kg、V-Hz、℃等）。
2、总图（1）技术性能中要清楚写出系统流量、压力、电机、泵、加热器、油箱容积、液压介质型号与等级等参数，如下示例。
技 术 性 能1.系统工作压力--------------------------10MPa2.系统工作流量----------------------180/min3.循环冷却系统工作压力-------------------1MPa4.循环冷却系统工作流量---------------100L/min5.螺杆泵（一台）型号-----------------TRL140R39-U8.6-V-W115流量------------------------------100L/min最高压力----------------------------1.6Pa6.螺杆泵电机（一台）型号--------------------------Y100L2-4(B5)电机功率-------------------------------3kW转速-----------------------------1430r/min电压-----------------------------660V-50Hz7.风冷却器（一台）型号---------------------------FKL-S91-650 冷却能力------------------------------15kW 电机功率--------------------------1.5kW 转速-----------------------------1430r/min 电压-----------------------------660V-50Hz 11.油箱容积----------------------------------1200L 材质---------------------------------不锈钢12.工作介质---------------QUINTOLUBRIC 888-4613.系统清洁度--------------------------NAS7级9.电动机(两台一用一备)型号--------------------------Y225M-6(B35) 功率----------------------------------30kW 转速-----------------------------980r/min电压-----------------------------660V-50Hz 10.电加热器(四台)型号--------------------------G1.1/2-1000W 功率--------------------------------4W 电压-----------------------------660V-50Hz 8.恒压变量柱塞泵（两台一用一备）型号--------------A4VSO180DR/30R-PP13N00 排量-------------------------------180ml/r 额定压力-----------------------------35MPa（2）技术要求示例技 术 要 求1.各部件管件联接前应检查各处油口的封堵是否完好,在确认未从油口进入污物杂质后,方可连接管路。
液压泵站的设计禁忌
液压泵站的设计禁忌(1)禁忌泵轴存在径向或轴向负载泵轴在结构上一般不能承受径向和轴向负载，因此泵最好由原动机经柔性联轴器直接驱动，并使泵和原动机的出轴严格对中，轴线的同轴度误差不大于0.05 mm。
为了便于安装、调整，在中、小功率泵站中，常采用以下连接方式：1)采用特殊的轴端带内花键连接孔的电动机。
将泵的花键轴直接插入电动机轴端这种连接方式既可省掉联轴器，又能保持两轴的同轴度。
2)采用钟形法兰连接。
常见的安装方式有立式、卧式等连接形式。
有关钟形法兰的结构、联系尺寸等，请参考有关手册。
对于泵不能经联轴器由原动机直接驱动而需通过齿轮传动、链传动或带传动间接驱动(如车辆上的动力转向泵大多是由原动机通过带传动间接驱动的)的情况，泵轴上所受的径向负载不得超过泵制造厂的规定，否则带动泵轴的齿轮、链轮或带轮应架在另外设置的轴承上，用轴承来承受径向负载。
这种间接驱动的驱动轴与泵轴也要按上述要求严格找正对中。
原动机与泵之间的联轴器，宜采用带非金属弹性元件的柔性联轴器，如国标GB/T 5272-2002中规定的梅花形弹性联轴器。
梅花形弹性联轴器不但具有高的弹性和耐磨性、耐冲击性及耐油性，而且有零件数少、制造容易、外形尺寸小、工作可靠和不需维护等优点。
但安装时需沿轴向移动两个半联轴器，故不宜用于大型设备上。
(2)禁忌液压泵组传动底座强度或刚度不足当油箱顶上安装泵组时，要求油箱顶板较厚，一般为油箱侧板厚度的4倍左右。
泵组底座与油箱顶板或机架之间应装设橡胶减振器，并使减振器的固有频率与泵组的回转频率远远错开，以防发生共振产生噪声。
(3)液压泵安装姿态禁忌安装时应使泵的泄油口朝上，以保证泵壳体内始终被油液充满。
(4)不要忽略设置滴油盘泵组底座上要设置滴油盘，以防检修时油液污染场地并回收漏油。
(5)油温控制回路的设计禁忌油箱中的油温一般应在30～50 °C范围内，最高不得超过80 °C，最低不要低于15 °C。
液压泵站的设计
液压泵站的设计摘要由于液压技术优于传统的电⼒驱动⽽⼴泛使⽤，为液压设备提供液压动⼒的液压泵站的重要性也凸显出来。
液压站的⼯作原理：电机带动油泵旋转，泵从油泵中吸油后打油，将机械能转化为液压油的压⼒能，液压油通过集成块（或阀组合）液压阀实现了⽅向、压⼒、流量调节后经外接管路传输到液压机械的油缸或油马达中，从⽽控制了液动机⽅向的变换、⼒量的⼤⼩及速度的快慢，推动各种液压机械做功。
设计通过对液压泵站具体⼯况的分析，确定液压泵站总体⽅案的设计，并且对液压泵站的液压系统设计。
通过对液压泵站的详细设计，使其满⾜了使⽤者的要求，同时对不同压⼒和流量的液压设备提供液压动⼒。
关键字：液压元件；液压站；液压系统AbstractBecause the liquid presses the technique better than traditional electric power to drive and extensive usage, also highlight for the importance that the liquid presses an equipments to provide a liquid to press a dynamical liquid to press pump station.The liquid presses the work principle of station:The electrical engineering arouses an oil pump to revolve, the pump is from the oil pump absorb oil behind beat oil, machine can converted into a liquid to press oily pressure ability, the liquid pressed oil pass an integration piece(or valve combination) a liquid press valve after carrying out a direction, pressure, discharge regulate through circumscribe tube road deliver a liquid press in mechanical oil urn or oil motor, thus controled liquid motive a direction of the size of the transformation, strength and the rate of speed of the speed, push various liquid press a machine do achievement.The design passes to press a pump to stand the analysis of concrete work condition to the liquid and make sure that the liquid presses a pump to stand the design of total project, and presses the liquid of pump station to press a system design to the liquid.Pass the detailed design to press the pump station to liquid, make it satisfy the request of user, press an equipments to provide a liquid to press motive to the liquid of the different pressure and the discharge in the meantime.Key word:The liquid presses a component;The liquid presses a station;The liquid presses system⽬录第⼀章液压站概述 (1)1.1液压系统概述 (1)1.2液压站 (1)1.3液压站的⼯作原理 (1)1.4本章⼩结 (2)第⼆章液压站的设计 (2)2.1设计任务系统⼯况图分析 (2)2.2拟定系统液压原理图 (2)2.3选择或设计液压元件和液压介质 (3)2.3.1液压泵 (3)2.3.2液压介质的选择 (4)2.3.3液压阀类元件的选择 (4)2.3.4油箱的设计 (6)2.3.5液压集成阀块设计 (7)2.4其它辅助液压装置的设计选择 (8)2.4.1过滤器的选择 (8)2.4.2管道和管接头的选择 (8)2.4.3空⽓滤清器的选择 (9)2.4.4液位计的选择 (9)2.5动⼒系统的设计 (10)2.5.1电动机的选择 (10)2.5.2联轴器的选择 (10)2.6本章⼩结 (10)第三章液压系统性能校核 (11)3.1液压系统压⼒损失 (11)3.1.1沿程压⼒损失 (11)3.1.2局部压⼒损失 (12)3.1.3阀类零件压⼒损失 (12)3.1.4液压阀类元件的选择 (12)3.2系统的效率计算 (12)3.3系统发热计算....................................................... 错误！未定义书签。
液压支架总体及底座设计
前言综合机械化采煤是煤矿技术进步的标志，是煤矿增加产量、提高劳动效率、增加经济效益的重要手段。
实践证明大力发展综合机械化采煤，研制和使用液压支架是十分关键的。
至今，我国煤矿中使有的支架类型很多，按照支架采煤工作面安装位置来划分有端头支架和中间液压支架。
端头液压支架简称端头支架，专门安装在每个采煤工作面的两端。
中间液压支架是安装在除工作面端头以外的采煤工作面上所的位置的支架。
目前使用的液压支架分为三类。
即：支撑式液压支架、掩护式液压支架、支撑掩护式液压支架。
从架型的结构特点来看，由于架型的不同，它的支撑力分布和作用也不同；从顶板条件来看，由于直接类别和老顶级别的不同，支架所承受的载荷也不同，所以为了在使用中合理地选择架型，要对支架的支撑力承载力的关系进行分析，使支架的支撑力能适应顶板载荷的要求。
本设计论文则设计层煤厚度在1.9米到2.4米，老顶级别为二级，直接顶类别为一类的掩护式液压支架的设计。
支撑力较小，切顶性能差，但由于顶梁短，支撑力集中在靠近煤壁的顶板上，所以支护强度较大、且均匀，掩护性好，能承受较大的水平推力，对顶板反复支撑的次数少，能带压移架。
但由于顶梁短，立柱倾斜布置，故作业空间和通风断面小。
其因此本设计设计这类掩护式液压支架。
1 绪论1.1液压支架现状及发展趋势1.1.1 液压支架现状液压支架的设计、制造和使用，从1954年英国研制成功了液压支架发展到现在，已经基本成熟，它已经形成了能适应各种不同煤矿地质条件的各类液压支架。
从液压支架的形式来看，由支撑式液压支架发展到掩护式液压支架和支撑掩护式液压支架；从支架的质量来看，有轻型液压支架、中型液压支架和重型液压支架；从支撑高度来看，有薄煤层液压支架、中厚煤层液压支架和厚煤层液压支架，其中厚煤层液压支架又分煤层一次采全高液压支架和中间液压支架。
所以从液压支架的现状来看，由过去的手工设计、制造和使用发展到全部计算机程序设计。
总之，随着时代的发展和进步，液压支架设计、制造和使用，将越来越完善、安全、可靠。
机械制造及其自动化专业毕业论文--玻璃制品液压压结机—均匀震荡部分设计-液压系统和液压泵站设计
摘要作为现代机械设备实现传动与控制的重要技术手段，液压技术在国民经济各领域得到了广泛的应用。
与其他传动控制技术相比，液压技术具有能量密度高﹑配置灵活方便﹑调速范围大﹑工作平稳且快速性好﹑易于控制并过载保护﹑易于实现自动化和机电液一体化整合﹑系统设计制造和使用维护方便等多种显著的技术优势，因而使其成为现代机械工程的基本技术构成和现代控制工程的基本技术要素。
液压压力机是压缩成型和压注成型的主要设备，适用于可塑性材料的压制工艺。
如冲压、弯曲、翻边、薄板拉伸等。
也可以从事校正、压装、砂轮成型、冷挤金属零件成型、塑料制品及粉末制品的压制成型。
本文根据小型压力机的用途﹑特点和要求，利用液压传动的基本原理，拟定出合理的液压系统图，再经过必要的计算来确定液压系统的参数，然后按照这些参数来选用液压元件的规格和进行系统的结构设计。
小型压力机的液压系统呈长方形布置，外形新颖美观，动力系统采用液压系统，结构简单、紧凑、动作灵敏可靠。
该机并设有脚踏开关，可实现半自动工艺动作的循环。
关键词：液压系统；机电液一体化ABSTRACTAs one of the modern machinery equipment transmission and control important technical means, hydraulic technology in the field of national economy has been widely used. Compared with other transmission control technology, hydraulic technology has high energy density, flexible and convenient configuration, large speed range, rapid and smooth work ability, easy to be controlled and overload protection, easily realized automation and electromechanical integration ,system integration design ,easy maintenance in manufacturing operation and other significant advantages in technology , which make it become the basic technology of modern mechanical engineering and the basic technology of modern control engineering.The hydraulic press and pressure machine is the main equipment for molding plastic injection and repressing material formation, such as stamping, bending, flanging, metal sheet drawing, etc. Also it can be engaged in the adjustment, the mounting indentation, the grinding wheel formation, the swaging metal parts formation, the plastic products and the powder products suppressed formation. This article according to the usage, characteristics and requirements of the purposes of the YB32-150 type hydraulic pressure press machine uses the basic principle of hydraulic transmission, draws up a reasonable hydraulic system and undergoes the necessary calculation to determine the parameters of hydraulic system which determine to choose hydraulic components and system structure of the specification. The hydraulic system of YB32-150 hydraulic pressure press Machine is rectangular arrangement .its' external appearance is new and original beautiful, the driving force system adopts hydraulic pressure system that makes the structure simple and compact, the action quick and reliable. This machine is equipped with the foot switch which can realizethe semiautomatic craft movement circulation.Keywords: hydraulic system, electromechanical integration前言航天用电连联器主要担负着控制系统的电能传输和信号控制与传递。
液压系统设计计算
上述推荐值，有的偏小。例如，现在高压管路中最大流速已接近 15 米/秒。 清华大学俞新陆老师主编的《液压机》介绍了国内外几家插装阀 生产厂家生产的插装阀的额定流量，如表 5。 表 5 插装阀的额定流量
推荐额定流量 L/min 设计制造单位 16 济南铸锻所 上海 704 所 德国 REXROTRH 德 国 Sauer 100 100 160 60 25 250 200 450 160 32 400 400 650 250 40 630 700 1100 400 通 径 mm 50 1000 1000 2000 630 2700 1000 4500 2500 7500 11000 3500 63 1600 80 2500 100 4000 125
Getriebe 日本不二越 中国（普通阀） (φ18) 63 300 (φ24) 100 600 (φ32) 200 (φ38) 250 1200 (φ50) 500 1700 (φ63) 800 2300 (φ80) 1250 3500
按公式(7) 可以计算出表 5 中各厂家产品阀口处的流速
v= 4Q 2Q = 10-4 2 1000 × 60π d 3π d 2
8
泵-机组的设计很重要，它是能源，Байду номын сангаас关泵的寿命，噪音水平。
图 6 泵-电机连接法兰
图 7 组合式泵-电机组 六 确定管径 一般说来，选取泵之后，管径也就确定了。这是因为，一般都是 根据泵的进出油口口径来确定管径的。 华南工学院杨宝光老师主编的《锻压机械液压传动》 ，推荐传动
9
系统中各种油路允许流速值如下： 高压管路 低压管路 排油管路 吸油管路 控制油路 充液油路 3～6 米/秒； ≤ 3 米/秒； ≤ 3 米/秒； 0.5～1 米/秒； 2～3 米/秒； 1～2 米/秒。
液压站防火设计规范
液压站防火设计规范篇一：液压系统的设计(标准型)第一章液压系统的设计步骤液压系统的设计步骤与设计要求液压传动系统是液压机械的一个组成部分，液压传动系统的设计要同主机的总体设计同时进行。
着手设计时，必须从实际情况出发，有机地结合各种传动形式，充分发挥液压传动的优点，力求设计出结构简单、工作可靠、成本低、效率高、操作简单、维修方便的液压传动系统。
1.1 设计步骤液压系统的设计步骤并无严格的顺序，各步骤间往往要相互穿插进行。
一般来说，在明确设计要求之后，大致按如下步骤进行。
（1）确定液压执行元件的形式；（2）进行工况分析，确定系统的主要参数；（3）制定基本方案，拟定液压系统原理图；（4）选择液压元件；（5）液压系统的性能验算；（6）绘制工作图，编制技术文件。
1.2 明确设计要求计要求是进行每项工程设计的依据。
在制定基本方案并进一步着手液压系统各部分设计之前，必须把设计要求以及与该设计内容有关的其他方面了解清楚。
（1）主机的概况：用途、性能、工艺流程、作业环境、总体布局等；（2）液压系统要完成哪些动作，动作顺序及彼此联锁关系如何；（3）液压驱动机构的运动形式，运动速度；（4）各动作机构的载荷大小及其性质；（5）对调速范围、运动平稳性、转换精度等性能方面的要求；（6）自动化程序、操作控制方式的要求；（7）对防尘、防爆、防寒、噪声、安全可靠性的要求；（8）对效率、成本等方面的要求。
1.3 制定基本方案（1）制定调速方案液压执行元件确定之后，其运动方向和运动速度的控制是拟定液压回路的核心问题。
方向控制用换向阀或逻辑控制单元来实现。
对于一般中小流量的液压系统，大多通过换向阀的有机组合实现所要求的动作。
对高压大流量的液压系统，现多采用插装阀与先导控制阀的逻辑组合来实现。
速度控制通过改变液压执行元件输入或输出的流量或者利用密封空间的容积变化来实现。
相应的调整方式有节流调速、容积调速以及二者的结合——容积节流调速。
节流调速一般采用定量泵供油，用流量控制阀改变输入或输出液压执行元件的流量来调节速度。
150MPa手动液压泵的设计及运动仿真
（二 〇 一 三 年 六 月150MPa 手动液压泵 设计及运动仿真学校代码： 10128 学 号： 200910101010学生姓名： 学 院：机械学院 系 别：机械系 专 业：机械设计制造及其自动化 班 级：机09-2 指导教师：摘要液压泵是向液压系统提供一定流量和压力的油液的动力元件，它是每个液压系统中不可缺少的核心元件，合理的选择液压泵对于液压系统的能耗、提高系统的效率、降低噪声、改善工作性能和保证系统的可靠工作都十分重要。
本设计对柱塞泵进行了分析，主要分析了柱塞泵的分类,对其中的结构，例如，柱塞的结构型式进行了分析和设计，还包括它们的受力分析与计算。
还有对缸体的材料选用以及校核很关键。
该设计最后对柱塞泵的优缺点进行了整体的分析，对今后的发展也进行了展望。
关键词：柱塞泵，高压，运动仿真。
AbstractLiquid's pressing a pump is the motive component of oil liquid which presses system to provide certain discharge and pressure toward the liquid, it is each core component that the liquid presses the indispensability in the system, reasonable of choice liquid's pressing a pump can consume an exaltation the efficiency of the system to lower a bad voice and an improvement work function and assurance system for liquid pressing system of dependable work all very important.This design filled a pump to carry on toward the pillar to the stalk analytical, mainly analyzed stalk to fill the classification of pump toward the pillar; as to it's win of structure, to carry on analysis and design, also include their is analyze by dint with calculation. The material which still has a body to the urn chooses in order to and school pit very key.That design end filled the merit and shortcoming of pump to carry on whole analysis toward the pillar to the stalk and also carried on an outlook to aftertime's development.Keyword: The pillar fills a pump, high presses, motion simulation目录引言 (1)第一章超高压液压技术的特点 (3)1.1超高压技术 (3)1.1.1超高压小流量 (3)1.1.2采用柱塞结构 (3)1.1.3要求专用的液压介质 (3)1.1.4要求严格的密封 (3)1.2超高压液压及其装置 (4)1.2.1超高压泵 (4)1.2.2密封材料 (4)第二章柱塞泵主要结构设计 (5)2.1手动液压泵的主要结构与各部分的作用 (5)2.2柱塞泵工作原理 (5)2.3单级柱塞泵主要性能参数 (6)2.4初步计算 (6)2.5活塞设计 (8)2.5.1稳定性与强度校核 (8)2.5.2柱塞均压槽 (8)2.5.3配合的选用 (9)2.6缸筒计算 (10)第三章柱塞泵的其他零件设计与选择 (13)3.1活塞杆 (13)3.2油箱 (14)3.3快换接头选择 (15)3.4溢流阀 (17)3.5单向阀 (19)3.6密封圈 (20)3.7锁紧螺母 (22)3.8胶管 (22)3.9压力表 (24)第四章PRO/ENGINEER对手动液压泵的仿真 (25)结论 (27)参考文献 (28)谢辞 (29)引言随着工业技术的不断发展，液压传动也越来越广，而作为液压传动系统心脏的液压泵就显得更加重要了。
水泵站课程设计说明书与计算书
水泵站课程设计说明书与计算书送水泵站工艺设计设计题目：送水泵站工艺设计学生姓名：专业名称: 环境工程班级名称：学号：指导教师：完成时间： 2013-7-52013年6月30日第一部分设计说明书 (2)1.设计概述 (2)1.1设计资料 (2)1.1.1工程概况 (2)2．设计目的 (2)3．基础设计 (2)3.1机组选择 (2)4.机组基本尺寸的确定 (1)5.吸水管和压水管径的确定 06.吸水井设计计算 07.各工艺标高的设计计算 (1)8.复核水泵机组 09.消防校核 010.泵房形式的选择及机械间布置 010.1阀门 011.机组和管道的布置 (1)11.1阐述对吸水管的设计要求 (1)11.2压水管的设计要求 012.水泵机组基础设计12.1基础的作用及要求 012.2卧式泵的块式基础的尺寸 013.高度校核 014.其他附属设备的选择及其布置14.1引水设备 (1)14.2计量设备 014.4排水设备 015.泵站平面布置 0第二部分计算书 (1)1.选泵参数的确定 (1)2.选择水泵 (1)3.机组基础尺寸的确定 (1)4.吸水管和压水管径的确定 05.吸水井设计计算 06.各工艺标高的设计计算 07.复核水泵机组 08.消防校核 09.其他附属设备的选择及其布置 (1)9.1引水设备 (1)第三部分实习体会 (2)1第一部分设计说明书1.设计概述：1.1设计资料：1.1.1工程概况：某送水泵站日最大设计流量Q=（98000+1100i）m3/d。
泵站分为二级工作，为某建筑物供水，该建筑物需要的自由水压H c=(16+i)m，输水管和给水管网总水头损失∑h1=(10+i)m，吸水井最低水位到设计最不利地面高差Z c=(13.4+i)m，吸水井到泵站距离为5m，该泵站室外的地面标高为290m，该地区冰冻深度为1.7m。
泵站一级工作从5点到22点，每小时水量占全天用水量的5.21％。
泵站二级工作从22点到5点，每小时水量占全天用水量的3.01％。
滚装船跳板控制液压泵站的设计
科学技术创新2021.11滚装船跳板控制液压泵站的设计徐小艳（希卓斯贝克玛液压系统（上海）有限公司，上海201306）滚装船码头的装卸作业，是由滚装船自带的跳板搭接于码头面，实现旅客或车辆滚上或滚下作业，其具有方便快捷、能实现水陆联运、装卸效率高等优点[1]，跳板是滚装船实现其功能的重要装置。
本文采用液压驱动来实现跳板的开启和关闭，与机械或电动装置相比较：液压驱动具有无级调速，调速范围大；同等体积和质量的装置，液压装置产生的效率高；液压驱动的装置，运行平稳、可靠，组成结构简单。
滚装船采用液压跳板，既能容易实现频繁的开启和关闭，又对电站的影响小。
液压跳板控制精度高，惯性小；重量和体积小，线速度和转速小，但是输出力矩大。
本文设计了一套用于滚装船跳板控制的液压泵站。
该泵站的主要功能就是控制滚装船跳板的开启和关闭，顺利完成码头装载和卸货作业。
1液压泵站的设计要求及工作原理在恶劣的海洋环境下，风浪会使船体作升沉和波浪起伏运动，此时滚装船跳板的起吊钢丝绳，除具有合适的起吊速度外，还应具有恒张力，从而让起吊钢丝绳始终处于紧绷状况。
不会由于负载突然变大，钢丝绳过紧而断裂，负载突然变小，钢丝绳过松使跳板剧烈晃动。
1.1液压泵站的设计要求通过对滚装船跳板工作过程及工况的分析，对滚装船跳板控制液压泵站提出如下设计要求：1.1.1能满足滚装船跳板开启和闭合的工作要求，最小化负载的尖峰压力，使液压跳板运行平稳。
1.1.2应设有油液冷却系统，保证系统长时间工作，温度不超过所要求的范围。
1.1.3需要为整个跳板控制液压系统提供一个系统回油模块。
1.1.4液压冲击和能量损失小，体积小。
1.1.5整个液压泵站要求使用、维修方便，小型化、集成化和轻型化[2]。
1.2工作原理根据跳板控制液压泵站设计要求分析，拟定跳板控制液压泵站原理图如1图所示，该滚装船跳板控制液压泵站包括跳板控制泵站动力模块、循环冷却模块和系统回油过滤模块。
为了满足滚装船跳板泵站工作的要求，采用带压力切断的变量柱塞泵，实现恒张力控制。
液压泵站课程设计
专业方向课程设计说明书题目名称：P1系列双定量齿轮泵液压泵站设计学院：机械工程学院专业年级：机械设计制造及其自动化11级姓名：张强班级学号：液压11-1-02指导教师：张玉峰、张金涛二Ｏ一五年一月九日目录一、课程设计任务书 ............................................. - 1 -二、拟定系统液压原理图 ......................................... - 2 -三、选择或设计液压元件 ......................................... - 3 -齿轮泵 ..................................................... - 3 -.液压阀类元件的选择 ........................................ - 3 -溢流阀 ................................................. - 3 -单向阀 ................................................. - 4 -截止阀 ................................................. - 4 -液压辅件选择 ............................................... - 5 -压力表 ................................................. - 5 -液压介质的选择 ......................................... - 5 -其他液压辅助元件的设计与选择 ............................... - 5 -过滤器的选择 ........................................... - 5 -管道及管接头的选择 ..................................... - 5 -空气滤清器的选择 ....................................... - 7 -液位计的选择 ........................................... - 7 -冷却器的选择 ........................................... - 8 -加热器的选择 ........................................... - 8 -电动机的选择 ............................................... - 8 -联轴器选择 ................................................. - 9 -四、油箱设计 .................................................. - 10 -油箱的设计 ................................................ - 10 -隔板，放油塞，清洗孔，通气器，注油口的设计 ................ - 10 -吊耳 ...................................................... - 11 -管路的配置 ................................................ - 11 -五、液压泵站的组装和使用维护 .................................. - 12 -液压泵站的组装 ............................................ - 12 -液压元件和管件的质量检查 .............................. - 12 -液压元件和管道安装 ........................................ - 12 -液压元件的安装 ........................................ - 12 -管道安装 .............................................. - 12 -设计小结 ...................................................... - 14 -致谢 .......................................................... - 14 -参考文献 ...................................................... - 14 -一、课程设计任务书题目：P1系列双定量齿轮泵液压泵站设计原始数据：齿轮泵ℓ/rev（21MPa电磁卸荷）+ℓ/rev（21MPa电磁卸荷）；回油过滤冷却；内置安装。
泵站设计
水泵设计计算书一.水泵选型计算：设计条件说明：特征水位（黄海高程）：最低枯水位4.51m，常水位5.82m，最高水位7.2m，河岸标高7.8m，水厂水池标高30m。
1.设计流量:Q=1.05×1400=1470m3/h2.设计扬程：水泵站的设计扬程与用户的位置和高度，管路布置及给水系统的工作方式等有关。
Σhd＝2.5m则H=Hst+Σhs+Σhd+H安全Σhs＝1.0m（粗略假设）。
粗略设计总管路水头损失Σh=Σhs +Σhd＝ 3.5mH安全为保证水泵长期良好稳定工作而取的安全水头（mH2O）一般取2～3m以内，故取H安全＝2.5m。
由此，Σhs+Σhd+H安全＝3.5+2.5＝7m洪水位时: H=30-7.2+7=29.8m枯水位时：H=30-4.51+7=32.49m常水位时：H=30-5.82+7=31.18m由下图可选水泵型号：300S32 Q=790m3/h H=32m。
电机为110kw，n＝1450r/min，型号为Y280S-4，水泵为两用一备。
300S32型双吸离心泵规格和性能：（查资料得）二.水泵机组基础尺寸确定：查水泵说明书的配套电机型号，由给水排水设计手册第十一册查得：300S32型泵是不带底座的，所以选定其基础为混凝土块式基础，其基础计算如下：300S32型双吸离心泵外形尺寸表：1.基础长度L＝水泵机组地脚螺孔长度方向间距+（400～500）＝1062.5+1200（电动机安装尺寸）+500＝2762.5mm 2.基础宽度：B＝水泵底角螺孔长度方向间距+（400～500）＝450+500＝1000mm3.基础高度：H＝（2.5～4.0）×(W泵+W电机)/（L×B×γ）＝3.5×（709+490）/（1.513×1.380×2400）＝0.84m。
设计取1.0m。
所以，混凝土块式基础尺寸为L×B×H＝2.8×1.0×1.0。
