2013-2014测控电路期末考试题-廖海洋老师
测控电路期末考试 测控电路期末考试试题一答案
值了。 四、 如下图电路为何种电路?当输入信号 us 与 Uc 的波形如下图
时,画出 uo 在加电容 C 前后的波形。〔8 分〕 C 10kΩ uo 10kΩ 10kΩ 10kΩ 5kΩ Uc ∞ + + N1 ∞ + +
第15页 共19页
N2 10kΩ V1 V2 uA + us Uc 答:此电路为整流型精细相敏检波电路。波形如图:图 1 为 不接电容 C 的状况下 UO 的波形;图 2 为接电容 C 的状况下 UO 的 波形 ui1 ui2 uo1 uo2 101kΩ 10kΩ 101kΩ 20kΩ 20kΩ
第16页 共19页
101kΩ uo 101kΩ ∞ + + N1 IR ∞ + + N2 ∞ + + N3 五、 如下图电路为何种放大电路?写出输出电压 uo 与输入电压
第17页 共19页
ui1、ui2 之间的关系式,并说明该电路的主要特点。〔10 分〕 此电路为高共模抑制比放大电路。 假设:特点:1、电阻对称,增益可调 2、共模电压,飘移,失调电压均在 RP 两端自动消退,不产
第11页 共19页
如下图电路为无限增益多路反应型二阶滤波电路还是压控电 压源型二阶滤波电路?假如想构成二阶高通滤波电路,Y1~Y5 的 RC 元件该如何选取?
∞ + + N Y4 Y1 Y3 Y2 Y5 R ui(t) uo(t) 答:此电路为无限增益多路反应二阶滤波电路,假设要构成 高通滤波电路,Y1,Y2,Y3 应为电容,Y4,Y5 应为电阻。 4. 如下图,是一采样保持电路,简述电容 C1 的作用及该电路的 优缺点?
第18页 共19页
2013-2014测控电路期末考试题资料
20. 要设计一个能计数到256的计数器,可承受9个D触发器或JK触发器来实现。 〔〕
21.大多数状况下,放大器引入负反响可以展宽工作频带〔 〕;也有利于 提高电路的工作稳定性〔 〕。
22.可以确定的说,载波信号的频率比调制信号的频率高。〔 〕 23.承受共基极接法的三极管放大电路,其输入阻抗比共射接法的三极管放 大电路的输入阻抗要高。〔 〕
14.一般光电探测器的输出幅值往往比较小,幅值要与系统匹配,往往需要 放大电路。〔 〕
15.在测量和数据采集接口电路中,承受采样保持电路的好处是提电路的高 稳定性。〔 〕
16.测控电路的主要进展趋势主要是测控一体化。〔 〕
17. 调制放大器是一种典型的沟通放大器。〔 〕
18. 对一个变化很缓慢的模拟信号,亦承受差动放大器进展放大。〔 〕
6. 一般来说低漂移放大电路能够减小输入信号的失调和低频干扰引起的零点漂 移。〔 〕
7. 在电桥放大电路中,电桥的桥臂上的元件可以是电阻、电容或者是电感等。 〔〕
8.为了消退噪声,调制解调放大器的频带宽度一般都设计得比较宽〔〕。
9. 在隔离放大电路的设计中,通过变压器耦合的方式实现隔离比承受光耦隔离 的方式,其非线性问题更突出,尤其是在信号较强时,将消逝较大的非线性误 差。〔 〕
b. 共模补偿电路
c. 反相放大输入级
d. 双端输入单端输出的输出级
6.用运算放大器来构成有源滤波器,可以有
种根本类型。
a. 6 b. 3
c. 4
d. 5
7. 隔离放大电路的最显著的特点是_____。
a. 输入阻抗特殊大 b. 信号传输过程中没有公共接地端
c. 高共模抑制比
测控电路期末考试和答案
测控电路期末考试和答案一、单项选择题(每题2分,共20分)1. 在测控电路中,下列哪种元件不是基本的模拟电路元件?A. 电阻器B. 电容器C. 电感器D. 变压器答案:D2. 测控电路中,为了减少噪声干扰,通常采用的措施不包括以下哪项?A. 使用屏蔽电缆B. 增加信号放大C. 使用接地技术D. 增加信号频率答案:D3. 测控电路中,下列哪种电路不是放大电路?A. 运算放大器电路B. 差分放大器电路C. 电压跟随器电路D. 整流电路答案:D4. 在测控电路中,下列哪种元件用于隔离信号?A. 电阻器B. 电容器C. 电感器D. 二极管答案:B5. 测控电路中,下列哪种元件用于信号的滤波?A. 电阻器B. 电容器C. 电感器D. 晶体管答案:B6. 在测控电路中,下列哪种元件不是基本的数字电路元件?A. 逻辑门B. 触发器C. 运算放大器D. 计数器答案:C7. 测控电路中,下列哪种电路用于信号的调制?A. 调制器B. 编码器C. 解调器D. 滤波器答案:A8. 在测控电路中,下列哪种元件用于信号的整流?A. 电阻器B. 二极管C. 三极管D. 运算放大器答案:B9. 测控电路中,下列哪种元件用于信号的转换?A. 电阻器B. 电容器C. 电感器D. 传感器答案:D10. 在测控电路中,下列哪种元件用于信号的隔离?A. 电阻器B. 电容器C. 电感器D. 光耦答案:D二、多项选择题(每题3分,共15分)11. 测控电路中,下列哪些元件可以用于信号的放大?A. 电阻器B. 运算放大器C. 三极管D. 电感器答案:B, C12. 在测控电路中,下列哪些措施可以减少信号的干扰?A. 使用屏蔽电缆B. 增加信号频率C. 使用接地技术D. 增加信号幅度答案:A, C13. 测控电路中,下列哪些元件可以用于信号的滤波?A. 电阻器B. 电容器C. 电感器D. 二极管答案:B, C14. 在测控电路中,下列哪些元件可以用于信号的调制?A. 调制器B. 编码器C. 解调器D. 滤波器答案:A, C15. 测控电路中,下列哪些元件可以用于信号的隔离?A. 电阻器B. 电容器C. 电感器D. 光耦答案:B, D三、填空题(每题2分,共20分)16. 在测控电路中,_________电路用于将模拟信号转换为数字信号。
2013-2014_1_期末试卷A及答案
浙江工业大学期终考试命题稿2013 /2014学年第 1 学期命题注意事项:一、命题稿请用A4纸电脑打印,或用教务处印刷的命题纸,并用黑墨水书写,保持字迹清晰,页码完整。
二、两份试题必须同等要求,卷面上不要注明A、B字样,由教务处抽定A、B卷。
三、命题稿必须经学院审核,并在考试前两周交教务处。
浙江工业大学2013 /2014(1)试卷答案及评分标准课程 电工技术基础A 姓名_________________________ 班级 学号__ _________ 题序 一 二 三 四 五 六 总评 计分一、选择题: (每小题2分,共40分)1. 叠加原理适用于( C )。
A. 所有电路;B.非线性电路;C.线性电路2. 实验测得某有源二端线性网络的开路电压为16V ,短路电流为4A 。
当外接电阻为1Ω时,流过该电阻的电流 I 为 ( C ) 。
A. 1AB. 2.5AC. 3.2AD. 4A3. 如图所示各二端元件,( B )是吸收功率。
A. B. C.4. 在电路的暂态过程中,电路的时间常数τ愈小,则电流和电压的增长或衰减就( A )。
A. 愈快 B. 愈慢 C. 无影响5. 在图1-5中,开关S 闭合前电路已处于稳态,试问闭合开关瞬间,初始值()0L i +和()0i +分别为( A )。
A. 3A ,3AB. 0A ,1.5AC. 3A ,1.5A图1-56. 某感性负载采用并联电容法提高电路的功率因数后,该电路的有功功率P 将( B )。
A. 不确定 B. 保持不变 C. 减小 D. 增大-1A + - 3V 3V - + 2A 5V-+2A7. 在RC 并联的正弦交流电路中,下列说法正确的是( A )。
A. 电流的相位超前电压B. 电流的相位和电压的相位相同;C. 电路的阻抗Z =R +jX C8. 如图1-8所示电路,下列式子正确的是( D )。
A .S R L CU U U U =++& B .U S = U R + U L - U C C .U S = U R + U L + U C D .22()SR L C U U U U =+-图1-89. 在RLC 串联交流电路中,调节电容值时,( C )。
2013测控电路考试试卷
重庆大学 测控电路 课程试卷2012 ~2013 学年 第 2 学期开课学院: 光电工程学院考试日期: 2013. 6. 7考试方式:考试时间: 120 分钟一、选择题(30分):1.要测量的信号频率范围为5KHz ~25KHz ,滤波器的带宽应为 。
a. 6KHz ~26KHzb.0Hz ~30KHzc. 1KHz ~100KHzd. 三者都可以2.设计一个计数器用了9个D 触发器,设计成十进制计数器,最大计数值可以计 到 。
a. 199b. 99c. 512d. 256 3.采用隔离放大器的主要目的是 。
a.消除温漂b.消除干扰c.提高共模抑制比d.防止输出级对输入级影响 4.用运算放大器来构成有源滤波器,可以有 种基本类型。
a. 6b. 3c. 4d. 5 5.一般闭环控制电路的基本要求是 。
a.引入正反馈b.调制解调c.测量输出量反馈到输入端d.差动运算 6.在测量和数据采集接口电路中,采用采样保持电路的好处是 。
a. 提高分辨率 b. 提高采样速度 c. 便于计数 d. 提高稳定性 7.如果传感器的等效内阻很小,应采用 的三极管前置放大器来放大信号。
a. 共集接法 b. 共射接法 c. 共基接法 d. 三者都可以 8.设传感器的阻抗为Rs ,所谓信号放大的阻抗匹配就是 。
a. Rs 与放大器的Ri 相当 b. Ri=2Rs c. Ri <2Rs d. Ri >2Rs9.一般设计放大器时,要引入负反馈,主要的作用是 。
a. 消除温漂b. 提高放大倍数c. 减小频带宽度d. 三者都不是 10.用集成运放构成放大电路,输出输入同相的接法有 种。
a. 2b. 3c. 4d. 511.一个测量电路系统中要滤除50KHz ~70KHz 的干扰信号,应采用 。
a. 带阻滤波器 b. 有源滤波器 c. 无源滤波器 d. 带通滤波器 12.如果要用高通滤波器,主要是为了滤除 信号。
a. 高频b. 中频段c. 低频d. 高频低频 13.在测控电路中为了抑制共模信号,主要采用 放大器。

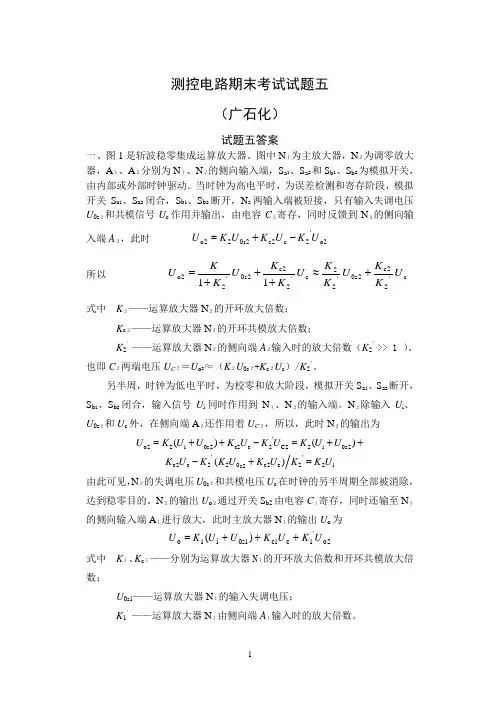

测控电路期末考试试题五答案(广石化)
测控电路期末考试试题五(广石化)试题五答案一、图1是斩波稳零集成运算放大器。
图中N 1为主放大器,N 2为调零放大器,A 1、A 2分别为N 1、N 2的侧向输入端,S a 1、S a 2和S b 1、S b 2为模拟开关,由内部或外部时钟驱动。
当时钟为高电平时,为误差检测和寄存阶段,模拟开关S a 1、S a 2闭合,S b 1、S b 2断开,N 2两输入端被短接,只有输入失调电压U 0s 2和共模信号U c 作用并输出,由电容C 2寄存,同时反馈到N 2的侧向输入端A 2,此时 2o '2c 2c 2s 022o U K U K U K U -+= 所以 c '22c 2s 0'22c '22c 2s 0'22o 11U K K U K K U K K U K K U +≈+++=式中 K 2——运算放大器N 2的开环放大倍数; K c 2——运算放大器N 2的开环共模放大倍数;K 2'——运算放大器N 2的侧向端A 2输入时的放大倍数(K 2'>> 1 )。
也即C 2两端电压U C 2=U o 2≈(K 2U 0s 2+K c 2U c )/K 2'。
另半周,时钟为低电平时,为校零和放大阶段,模拟开关S a 1、S a 2断开,S b 1、S b 2闭合,输入信号U i 同时作用到N 1、N 2的输入端。
N 2除输入U i 、U 0s 2和U c 外,在侧向端A 2还作用着U C 2,所以,此时N 2的输出为++=-++=)()(2s 0i 22C '2c c22s 0i 22o U U K U K U K U U K Ui 2'2c 2c 2s 02'2c 2c )(U K K U K U K K U K =+-由此可见,N 2的失调电压U 0s 2和共模电压U c 在时钟的另半周期全部被消除,达到稳零目的。
测控电路试卷B卷及答案
安徽工业大学2018-2019学年度第一学期 《测控电路》课程期末考试卷(B )大 项 一 二 三 四 五 总 分 统分人 得 分一、填空题(每空2分,共18分)1.在实际的遥传系统中,往往需要测量和控制量很多,为了能够用一个信道传送多路信号信息,常采用_____________技术。
一种是频率法,另一种是_____________。
2.调制信号的表达式为V t m t v F C )sin sin(Ω+=ω,则m F 称作________________。
霍尔效应集成电路的输出电路常采用带负载能力较强____________________构成。
3.图示1-1中元件符号是_________________________元件。
4.图示1-2电路中,v o 值为_______________________。
(图1-1) (图1-2) (图1-3)5.继电器绕组两端并接二极管V D 如图1-3所示,其的作用是__________________。
6.如果要求一个D/A 转换器能分辨5mV 的电压,设其满量程电压为10V ,满足要求其输入端数字量需要_________数字位。
光电耦合器在电路中的作用是_____________。
二、判断题(正确的在括号内打钩,错误的打叉。
每小题1分,共8分)1.心电信号通过导线和电极加到心电图机放大器的输入端,常把导线和电极合在一起称为导联。
( )2.变频控制的笼式或绕线式电动机,转速)1/(600s f n -=。
( )3.α的倒数称为品质因数Q ,它是评价带通和带阻滤波器的频率选择的一个重要指标,有Q = ω0/∆ω =f 0/ B 。
( )4.光电耦合器的传输比CTR 为CTR =∆i C /∆i D ,其数值比β值大,一般只有30~80。
( )5.任何模数转换器(ADC )都包含三个基本功能:采样、量化和编码。
( )6.在测控电路设计中应尽量提高第二级的功率增益,尽量降低第后级的噪声。
测控电路期末考试试题四答案(广石化)
测控电路期末考试试题四(广石化)试题四答案一 图1所示电路是什么电路?试述其工作原理。
(15分)图1图1所示电路是具有高输入阻抗的交流放大电路,由于它的同相输入端接有隔直电容C 1的放电电阻(R 1+R 2),因此电路的输入电阻在没有接入电容C 2时将减为(R 1+R 2)。
为了使同相交流放大电路仍具有高的输入阻抗,采用反馈的方法,通过电容C 2将运算放大器两输入端之间的交流电压作用于电阻R 1的两端。
由于处于理想工作状态的运算放大器两输入端是虚短的(即近似等电位),因此R 1的两端等电位,没有信号电流流过R 1,故对交流而言,R 1可看作无穷大。
为了减小失调电压,反馈电阻R f 应与(R 1+R 2)相等。
这种利用反馈使R 1的下端电位提到与输入端等电位,来减小向输入回路索取电流,从而提高输入阻抗的电路称为自举电路。
什么是信号调制?在精密测量中为什么要采用信号调制?什么是解调?什么是调幅?什么是调频?什么是调相?请分别写出调幅、调频、调相信号的数学表达式。
(15分)在精密测量中,进入测量电路的除了传感器输出的测量信号外,还往往有各种噪声。
而传感器的输出信号一般又很微弱,将测量信号从含有噪声的信号中分离出来是测量电路的一项重要任务。
为了便于区别信号与噪声,往往给测量信号赋以一定特征,这R fo就是调制的主要功用。
从已经调制的信号中提取反映被测量值的测量信号,这一过程称为解调。
调幅就是用调制信号x 去控制高频载波信号的幅值。
常用的是线性调幅,即让调幅信号的幅值按调制信号x 线性函数变化。
调幅信号s u 的一般表达式可写为:t mx U u c m s cos )(ω+=调频就是用调制信号x 去控制高频载波信号的频率。
常用的是线性调频,即让调频信号的频率按调制信号x 的线性函数变化。
调频信号u s 的一般表达式可写为:t mx U u )cos(c m s +=ω调相就是用调制信号x 去控制高频载波信号的相位。
2013-2014武汉理工自动控制原理A期末试卷及答案
10 s ( s 2)
C(s)
6
7
武汉理工大学考试试卷(A 卷)
2013 ~2014 学年 1 学期
自动控制原理 A
课程
闭卷
时间 120 分钟,72 学时,4.5 学分,总分 100 分,占总评成绩 70 % 14 年 1 月 6 日 题号 满分 得分 得分 一、结构图简化(10 分) G4 G1 G2 G3 一 10 二 20 三 15 四 15 五 15 六 10 七 15 八 九 十 合计 100
2
三、作图分析题(15 分) 得分 一单位负反馈系统的开环传递函数为: K G( s) s( s 2)(s 10) (1) 绘制闭环根轨迹图; (2) 确定系统阶跃响应为单调上升时的 K 值取值范围。
3
得分Biblioteka 四、分析题(15 分) 已知系统开环传递函数为 G ( s )
Ks ( s 1) ,应用奈奎斯特判据分析闭环系 ( s 1)(s 2)
R(s)
C(s)
H 图 1 已知系统结构图如图 1 所示,试通过结构图等效变换求系统闭环传递函数 C(s)/R(s)。
1
得分
二、分析题(20 分)
某系统结构图如图 2 所示, 试分析内环 KfS 的存在对系统稳定性及稳态误差的影响。 R(s) K/[S(S+5)(S+200)] C(s)
KfS
图 2
统的稳定性。
五、设计题(15 分) 得分 设系统开环传递函数 G ( s)
K s( s 1)
若要求系统在单位斜坡输入下的稳态误差不超过 0.1,相位稳定裕度不小于 40°,试设计超前校正 装置。
4
得分
六、计算题(10 分)
《测控电路》课后答案+复习重点归纳+3套考题
第一章绪论1、测控系统主要由传感器(测量装置)、测量控制电路(测控电路)、执行机构组成2、测控电路的主要要求:精、快、灵、可靠3、测控电路的特点:精度高、动态性能好、高的识别和分析能力、可靠性高、经济性好4、为了提高信号的抗干扰能力,往往需要对信号进行调制。
在紧密测量中希望从信号一形成就成为已调制信号,因此常在传感器中进行调制。
5用电感传感器测量工件轮廓形状时—这是一个幅值按被测轮廓调制的已调制信号---称为调幅信号6、用应变片测量梁的变形,并将应变片接入交流电桥。
这时电桥的输出也是调幅信号,载波信号的频率为电桥供电频率,电桥输出信号的幅值为应变片的变形所调制。
7、采用光栅、激光干涉法等测量位移时时传感器的输出为增量码信号。
8、增量码信号是一种反映过程的信号,或者说是一种反映变化增量的信号。
它与被测对象的状态并无一一对应的关系。
9、绝对码信号是一种与状态相对应的信号。
10、开关信号可视为绝对码信号的特例,当绝对码信号只有一位编码时,就成了开关信号。
开关信号只有0和1两个状态。
11、控制方式可分为开环控制与闭环控制。
12、闭环控制的特点:它的主要特点是用传感器直接测量输出量,将它反馈到输入端与设定电路的输出相比较,当发现他们之间有差异时,进行调节补充:1、信息时代的标志——高性能计算机的发展,速度和容量为其主要标志2、影响测控电路精度的主要因素有哪些?其中那几个因素是最基本的?(1)、噪声与干扰★(2)、失调与漂移,主要是温漂★(3)、线性度与保真度(4)、输入与输出阻抗的影响第二章信号放大电路1、输入失调电压u0s:对于理想运算放大器,输入电压为零,输出电压也必然为零。
然而,实际运算放大器中,前置级的差动放大器并不一定完全对称,必须在输入端加上某一直流电压后才能使输出为零,这一直流电压称之。
2、零点漂移:失调电压随时间和温度而变化,即零点在变动,称之3、输出失调电压u0=(1+R2/R1)u0s4、输出端产生的失调电压u02=-R2I b1+(1+R2/R1)R3I b2若取R3=R1//R2,则u02=R2(I b2-I b1)=R2I0s I0s称为输入失调电流5、绝大部分的运算放大器都是用于反馈状态6、由于运算放大器通常使用在负反馈状态,本来就有1800的相位差,再加上外接和内部电路的RC网络,有可能出现3600的相位差,使电路振荡。
测控电路期末考试试题【答案】1
测控电路期末考试试题一(广石化)试题一答案一、选择题(每小题2分,共20分)1右图所示电路为自举组合电路,其输入电流 A. 0 B. u i /10k Q C. u/20k Q D. u i /30k Q( C2. 右图所示电路的输出电压为 A. U o U i /(1 ) B. U oU i /(1) C. U o U i /(1) D.U o U i /(1)3. 右图所示电路中的R 为电感传感器 A. 调幅信号 B. 调相信号 C. 调频信号 D. 调宽信号4. 公式 H (S) SK P (SS)2 为A. 二阶有源低通滤波器的传递函数B. 二阶有源高通滤波器的传递函数C. 二阶有源带通滤波器的传递函数D. 二阶有源带阻滤波器的传递函数 5.右图所示电路的输入信号 u i 是代表测量振动幅值的交当对被测量进行测量时,该电路输出为变信号,该电路可实现 A. 负峰值运算 B. 正峰值运算 C. 峰峰值运算 D. 绝对值运算(A )6•—个10bit 逐次逼近A/D 转换器,其满量程电压为10V,若模拟输入电压U i 1V , 其数字输出量的数值为 A. 0001100101 B. 0001100110 C. 0001000110 D. 0001010101( B )7•在相位跟踪细分电路中,相位基准A. 既是反馈环节,又是细分机构,分频数等于细分数B. 是反馈环节,但不是细分机构9. 在PWM 功率转换电路中,有制动工作状态和不可逆的意思是 A. 电路不能提供电动机电枢的反相电流和反相电压 B. 电路能提供电动机电枢的反相电流但不能提供反相电压 C. 电路不能提供电动机电枢的反相电流但能提供反向电压 D. 电路既能提供电动机电枢的反相电流又能提供反相电压 (B )10. 晶闸管的关断条件是 A. 阳极接低电平,阴极接高电平 B. 阳极与阴极之间的电流小于其维持电流 C. 阳极接低电平,阴极也接低电平C. 是细分机构,且分频数等于细分数,但不是反馈环节D. 既是反馈环节,又是细分机构,细分数是分频数的 8•右图是晶体管三相桥式逆变器,对其特点的叙述哪一个是不正确的 每一相上桥臂晶体管与下桥臂晶体管各导通120°上、下桥臂晶体管导通状态互相间隔 各相之间相位差为1200 换流只能在上下桥臂间进行(DA. B. C. D.D. 与阳极和阴极电压无关,仅需门极电压接低电平(B )二、简答题(30分)1什么是隔离放大电路?画图并简述光电耦合隔离放大电路的基本工作原理。
测控电路期末考试试题三 答案(广石化)
测控电路期末考试试题三答案(广石化)一、图1是什么电路?试述其工作原理。
为使其具有所需性能,对电阻值有什么要求?(16分)二、图2是什么电路?试述其工作原理。
为使其具有所需性能,对电阻值有什么要求?(17分)二、图2是一种由集成运算放大器构成的全波精密检波电路。
在调幅波u s 为正的半周期,由于运算放大器N 1的倒相作用,N 1输出低电平,因此V D1导通、V D2u o 图1截止,A 点接近于虚地,u A ≈0。
在u s 的负半周,有u A 输出。
若集成运算放大器的输入阻抗远大于R 2,则i ≈- i 1 。
按图上所标注的极性,可写出下列方程组:1s s11s iR u u R i u -'='+= s2u iR u u u u A A'++=+=' sd u K u A'-=' 其中K d 为N 1的开环放大倍数。
解以上联立方程组得到u R R K u R R K R R u A )1(1)]1(1[21d21d21s +-++-=通常,N 1的开环放大倍数K d 很大,这时上式可简化为:A u R R u 21s -=或 s 12u R R u A -=二极管的死区和非线性不影响检波输出。
图中加入V D1反馈回路一是为了防止在u s 的正半周期因V D2截止而使运放处于开环状态而进入饱和,另一方面也使u s 在两个半周期负载基本对称。
图中N 2与R 3、R 4、C 等构成低通滤波器。
对于低频信号电容C 接近开路,滤波器的增益为-R 4/R 3。
对于载波频率信号电容C 接近短路,它使高频信号受到抑制。
因为电容C 的左端接虚地,电容C 上的充电电压不会影响二极管V D2的通断,这种检波器属于平均值检波器。
为了构成全波精密检波电路需要将u s 通过3R '与u A 相加,图2中N 2组成相加放大器,取332R R ='。
在不加电容器C 时,N 2的输出为:)2(s 34o u u R R u A +-=三、图3是什么电路?试述其工作原理。
2013-2014武汉理工自动控制原理A期末试卷及答案
10 s ( s 2)
C(s)
6
7
统的稳定性。
五、设计题(15 分) 得分 设系统开环传递函数 G ( s)
K s( s 1)
若要求系统在单位斜坡输入下的稳态误差不超过 0.1,相位稳定裕度不小于 40°,试设计超前校正 装置。
4
得分
六、计算题(10 分)
已知某最小相位系统的对数幅频特性如图 3 所示,试确定其开环传递函数。
武汉理工大学考试试卷(A 卷)
2013 ~2014 学年 1 学期
自动控制原理 A
课程闭卷Biblioteka 时间 120 分钟,72 学时,4.5 学分,总分 100 分,占总评成绩 70 % 14 年 1 月 6 日 题号 满分 得分 得分 一、结构图简化(10 分) G4 G1 G2 G3 一 10 二 20 三 15 四 15 五 15 六 10 七 15 八 九 十 合计 100
R(s)
C(s)
H 图 1 已知系统结构图如图 1 所示,试通过结构图等效变换求系统闭环传递函数 C(s)/R(s)。
1
得分
二、分析题(20 分)
某系统结构图如图 2 所示, 试分析内环 KfS 的存在对系统稳定性及稳态误差的影响。 R(s) K/[S(S+5)(S+200)] C(s)
KfS
图 2
L(ω )/dB -40dB/dec 20 -20dB/dec 2 10 图3 50 -40dB/dec
ω
5
得分
七、分析计算题(15 分) 某系统结构图如图 4 所示,试求系统的闭环脉冲传递函数 C ( z ) / R( z ) (T=0.5s) ,
并分析系统的稳定性。 R(s) T
11级珠江学院电气测量期末及答案
华南农业大学珠江学院期末考试试卷2013—2014 学年度第二学期考试科目:电气测量(信工系)考试年级:__2011__级考试类型:(开卷)考试时间:120 分钟学号姓名年级专业题号一二三四五总分得分得分评卷人2分,共30分,每题只有一个正确选择,将1 2 3 4 5 6 7 8 9 10 11 12 13 14 151.在三相功率测量中,用二表法测三相功率,适用于【】交流电。
A.单相B.三相三线制C.三相四线制D.三相五线制。
2.若用示波器定量测试某信号前沿上升时间,所选用示波器Y通道的上升时间应【】被测信号的上升时间。
A. 大于B. 小于C. 等于3.在交流电电度表中,驱动机构用来产生转动力矩,制动机构用来产生制动力矩,其制动机构由【】组成。
A. 涡旋弹簧和半轴B. 游丝和半轴C. 永久磁铁和转盘D. 扭力弹簧和轴承4.下列功率表电路接线图,正确的是【】。
A. B.C. D.5.逐次逼近A/D转换的速度比积分式A/D转换的速度【】。
A. 相等B. 慢C. 快D. 无法比较6.测量值的数学期望偏离被测量真值的原因是【】。
A. 存在随机误差B. 存在系统误差C. 存在粗大误差7.在没有信号输入时,仍有水平扫描线,这时示波器工作在______状态,若工作在______状态,则无信号输入时就没有扫描线。
【】A.连续扫描触发扫描B.触发扫描连续扫描C.常态自动D.内触发扫描外触发扫描8.调节示波器中Y输出差分放大器输入端的直流电位即可调节示波器的【】。
A.偏转灵敏度B.Y轴位移C.倍率D.X轴位移9.根据测量误差的性质和特点,可以将其分为_________三大类【】。
A.绝对误差、相对误差、引用误差B.固有误差、工作误差、影响误差C .系统误差、随机误差、粗大误差D .稳定误差、基本误差、附加误差10.模拟指示仪表按按准确度等级分类,可分为下列那几等级? 【 】 A .0.2,2.5,1.0; B.2.5,5.0;C.2.0,2.5,5.0;D.0.1,0.2,0.5,1.0,1.5,2.5,5.0. 11.测量工频的指示仪表有下列那种形式?A.工频测量仪B.频率表C.电流表和电压表D.电动式频率表、变换式频率表 【 】 12.下列属于硬件计数的数字频率计的组成部分是哪一种?A .硬件或软件 B.控制门、计数显示 C. 单位时间 D.变化频率 13.测量相位的指示仪表,工程上常用的是哪类? 【 】A.功率表;B.变换式 或电动系;C.铁磁电动系;D.电磁系。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
a. 倍频电路 b. 计数电路 c. 分频电路 d. 细分电路
22.一般模拟电路的输入信号是 B a. 离散 b. 连续 c. 差动 的。
d. 非周期
23.我们用运算放大器构成积分电路对小于零的直流信号积分后,则输出的电压 应为 D 。
a. 正电源电压
b. 负电源电压
c. 0V
d. 不定
D 。
24.用运算放大器构成放大电路,要使输入阻抗很高的接法是 a. 同相接发 b. 反相接法 c. 比较接法 d. 跟随接法
25.带通滤波器主要滤除 a. 高频信号 二、判断题
D
信号。
b. 干扰信号 c. 低频信号 d. 高低频段信号
1.测控电路由模拟测量电路和数字测量电路组成。( F ) 2. 通过传感器对开环控制系统中的干扰量进行测量,据此引入一定的修正, 以抵消扰动的影响,即构成闭环控制系统。( F ) 3. 在运算放大器构成的放大电路中,设置平衡电阻的目的是消除失调电压的 影响。( F ) 4. 高共模抑制比放大电路要求外接电阻完全平衡对称、运算放大器具有理想 特性。否则,放大器将有共模误差输出。( T )
3、已知稳压管Dz的稳压值为3V,指出下面电路在K1、K4闭合,K2、 K3断开;K1、K3闭合,K2、K4断开;K2、K3闭合,K1、K4断开; K2、K4闭合,K,1、K3断开等四种情况下工作在什么状态,并画出 相应的输出波形图。
29.采用对干扰信号不敏感的接收电路也不能消除干扰信号对有用信号的影 响。( T )
1、设运算放大器具有理想特性,(1)试求图(a)电路的输出电压 V0为多少?(2)当V1为正弦信号,V2、V3为直流信号时,图(b) 电路的输出电压V0为多少?
2、指出下面电路实现什么功能,并请画出fi、Q1、Q2、Q3、Q4点 的波形图。
c. 反相放大输入级
d. 双端输入单端输出的输出级
6.用运算放大器来构成有源滤波器,可以有 a. 6 b. 3 c. 4 d. 5
C
种基本类型。
7. 隔离放大电路的最显著的特点是__B___。 a. 输入阻抗特别大 b. 信号传输过程中没有公共接地端
c. 高共模抑制比
d. 输入端到公共端的电容、泄露都很小
的放大器。
15.A/D转换速度比较高的芯片采用的是
a. 双积分 b. 逐次比较 c. 并行
B
转换原理。
d. 三者都可能 。
16.程控放大器主要是通过执行程序来自动控制放大器的 A a. 放大倍数 b. 输入阻抗 c. 频带宽度 d. 三者都可能
17.一般在测量控制电路中,细分电路的主要功能是通过对测量传感器信号 的 B 来提高测量分辨率。 a. 求和 b. 插值 c. 积分 d. 三者都可能 C 电路。
18.细分电路实际上是一种特殊的 a. 分频 b. 计数 c. 倍频
d. 三者都可能 的导通性能。
19.大多数普通的二极管都具有 D
a. 开关
b. 可控
c. 双向
d. 单向
20.前置放大器设计中,如果采用 a. 正反馈 b. 负反馈 c. 程控
D
可以提ห้องสมุดไป่ตู้放大倍数。
d. 三者都可能 。
21. 如果要将500Hz的方波信号变成100Hz的方波信号,亦采用 C
d. 光栅位移传感器
10. 下述四种滤波中,哪一种滤波器可通过一阶滤波电路实现 A 。 a. 低通滤波器 b. 带通滤波器 c. 全通滤波器 d. 带阻滤波器 11. 下述电路中,存在正反馈的是 B a. 跟随放大电路 b. 滞回比较电路 。 c. 自动调零放大电路 d. 积分电路 。
12. T形R-2R梯形电阻网络D/A转换器主要利用了下面哪一种转换电路的原理 a. 电压-电流转换电路 b. 电压-频率转换电路
5. 斩波稳零放大电路一般是通过间隔一段时间对运算放大器的失调电压和低 频噪声进行采样,然后根据采样值对运放进行调零来实现稳定零点漂移的目 的。( F )
6. 一般来说低漂移放大电路能够减小输入信号的失调和低频干扰引起的零点漂 移。( T ) 7. 在电桥放大电路中,电桥的桥臂上的元件可以是电阻、电容或者是电感等。 ( T ) 8.为了消除噪声,调制解调放大器的频带宽度一般都设计得比较宽(F)。 9. 在隔离放大电路的设计中,通过变压器耦合的方式实现隔离比采用光耦隔离 的方式,其非线性问题更突出,尤其是在信号较强时,将出现较大的非线性误 差。( F ) 10. 通过变压器耦合构成隔离放大电路,相比光耦隔离放大电路其耐压值更高。 ( T ) 11. 测控电路中,进行信号调制的主要目的是赋予测量信号一定特征,便于区 别信号和噪声。( T )
25.在放大电路的设计中,有时采用自举电路,它的作用主要是提高放大器 的差模放大倍数。( F )
26.大多数情况下,调频信号比调幅信号传输的效果更好。( T ) 27.固有噪声干扰信号是不可以通过带阻滤波器消除。( T ) 28.对于传感放大电路来说,响应的频带宽度应根据实际放大信号的频率范
围来确定。( F )
c. 电流-电压转换电路
d. 频率-电压转换电路
A 。
13.设传感器的阻抗为Rs,所谓信号放大的阻抗匹配就是 a. Rs与放大器的Ri相当 b. Ri=2Rs c. Ri<2Rs d. Ri>2Rs
14.我们了解到,探测微弱光的光电探测器应该接 B a. 放大倍数低 b. 放大倍数高 c. 放大倍数一般 d. 都可以
20. 要设计一个能计数到256的计数器,可采用9个D触发器或JK触发器来实现。 ( T )
21.大多数情况下,放大器引入负反馈可以展宽工作频带( T );也有利于 提高电路的工作稳定性( T )。 22.可以肯定的说,载波信号的频率比调制信号的频率高。( T ) 23.采用共基极接法的三极管放大电路,其输入阻抗比共射接法的三极管放 大电路的输入阻抗要高。( T ) 24.通过D/A转换器可以输出任意波形的信号。( T )
d. 三者都是
3.以下哪个缺点属于同相放大电路___B__ 。
a. 输入阻抗低 b. 共模误差大 c. 改变增益不便 d. 频带窄
4.要评定滤波器对信号作用的参量主要是__D___。 a. 截止频率 b. 通带宽度 c. 阻力系数 d. 三者都是
5.在下面的叙述中,那一个选项不是三运放高共模抑制比放大电路的组成部分 a. 差动放大输入级 b. 共模补偿电路
8. 在同样阶数下,不同的逼近方法具有不一样的逼近效果。下述逼近方法中, 幅频特性中通带内最平坦的是__A__ 。 a. 巴特沃斯 b. 切比雪夫 c. 贝塞尔 d. 椭圆滤波器 。
9. 信号的细分与辨向电路主要针对下述哪一种传感器的应用 D
a. 应变式力传感器
c. 多普勒测振仪
b. 电容式位移传感器
测控电路 习题课
