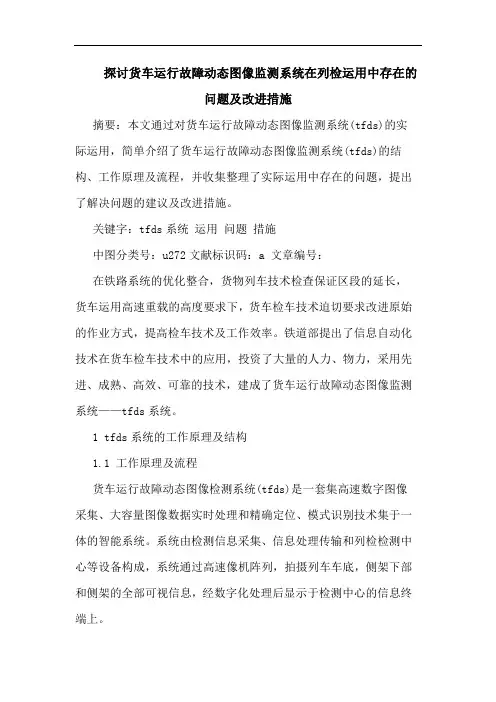

探讨货车运行故障动态图像监测系统在列检运用中存在的问题及改进措施

探讨货车运行故障动态图像监测系统在列检运用中存在的问题及改进措施摘要：本文通过对货车运行故障动态图像监测系统(tfds)的实际运用，简单介绍了货车运行故障动态图像监测系统(tfds)的结构、工作原理及流程，并收集整理了实际运用中存在的问题，提出了解决问题的建议及改进措施。

关键字：tfds系统运用问题措施中图分类号：u272文献标识码：a 文章编号：在铁路系统的优化整合，货物列车技术检查保证区段的延长，货车运用高速重载的高度要求下，货车检车技术迫切要求改进原始的作业方式，提高检车技术及工作效率。

铁道部提出了信息自动化技术在货车检车技术中的应用，投资了大量的人力、物力，采用先进、成熟、高效、可靠的技术，建成了货车运行故障动态图像监测系统——tfds系统。

1 tfds系统的工作原理及结构1.1 工作原理及流程货车运行故障动态图像检测系统(tfds)是一套集高速数字图像采集、大容量图像数据实时处理和精确定位、模式识别技术集于一体的智能系统。

系统由检测信息采集、信息处理传输和列检检测中心等设备构成，系统通过高速像机阵列，拍摄列车车底，侧架下部和侧架的全部可视信息，经数字化处理后显示于检测中心的信息终端上。

tfds系统的工作流程为：系统供电完成对设备的自检后等待列车到来，列车到来后车轮传感器工作输出信号到tfds系统前置箱，前置箱输出信号到控制计算机，控制计算机通过对信号的判断调中断程序执行命令指令输出信号到前置箱，前置箱输出信号使保护门工作，补偿光源工作，抗阳光干扰像机进行动态图像采集。

采集结束后图像传输服务器网络将图像快速传至列检检测中心，室内检车员利用终端浏览计算机通过客户端软件进行看图检测，其工作流程图如下图1所示。

图1：tfds系统工作流程图1.2 系统的主要构成tfds系统主要由图片信息采集系统，图片信息传输系统，列检检测中心，铁路局、铁道部复示系统等组成。

1.2.1 图片信息采集系统图片信息采集系统由车轮传感设备，光源补偿设备，高速像机阵列，aei车号设备及防护设备构成。
