MTK手机射频(RF)校准参数备份+还原操作说明

Huntel MTK平台 NV 恢复工具说明

A B
F G
D
C
E
图示 A：所示区域为
图（3-2）程序主界面。所选“NVRAM Database file” 文件路径。
图示 B：所示区域为
所选“NV Restore Directory” 文件夹路径。
NV Restore Directory 文件夹为从手机备份出的 NV 参数文件存放的路径。它以与手机相对应的 SN 号来命令手机 NV 参数文件。NV 参数文件记录了与之相对应手机的校准参数信息。为在生产流程中的 BT 工位校准所得射频参数。每一个手机都有其特有的射频参数。建议不要写入其它手机的 NV 参数。
注 1：每次更改归档文件（指归档到事业部或公司档案室的文件）时，需填写此表。注 2：文件第一次归档时，“更改理由”、“主要更改内容”栏写“无”。
第1页共9页
上海精佑通信科技有限公司
目
未经允许严禁传播
录
1 简介 .......................................................................................................................................... 3 2 设备准备 ..................................................................................................................................3
第4页共9页
上海精佑通信科技有限公司未经允许严禁传播
图示 C：所示区域为
启动工具执行 NV 恢复动作的命令按钮。

超低价的META工具RFtool功能的使用(中文版)

META工具软件RFTool功能的使用1.简述1.1工具介绍META(Mobile Engineering Testing Architecture)是在MTK平台中用于测试、校准、调试手机的一个开发工具，本文主要介绍其射频工具RFTool的使用方法，便于在生产维修中对手机的射频性能进行调整。

1.2 系统配置软件环境●MS Windows ME, 98, 2000 or XPThe following driver and library are needed for META factory:●NI (National Instruments) GPIB-USB driver (The driver is bundled with NI GPIB-USB device) or Agilent GPIB-USB driver.硬件环境●Generic Pentium III or above PC●Agilent 8960 or R&S CMU 200The following hardware is needed for META factory●NI or Agilent GPIB-USB device●Agilent 661x or Agilent 663x2 series power supply1.3 META的安装执行“setup.exe”进行安装，请根据安装步骤提示来进行安装，如图1－3图1图2图32.RF Tool的使用主要介绍RF Tool的PM、TX level and profile、Continuous TX功能2.1 软件的设置2.1.1打开META，先对软件的使用作相应的配置，包括串口、基带芯片型号、波特率等关键参数。

目前使用的基带芯片主要有6205B、6218，后续还会有6219，使用前根据手机的基带芯片选择正确的型号，否则使用工具软件。

图42.1.2打开数据库文件（文件名一般为DataBase..），用于调出手机的参数，注意数据库文件必须跟手机的软件版本对应，开发中心在下发新版软件时候会包括该版软件的数据库文件。

手机射频参数校准简介

• 发射机校准 —Base Level 当手机最初发射一个脉冲信号时它发出一个功率在base level, 然后再升高到它期待的功率水平，这样可以避免功率突然从零升到最高功率带来的冲击。在发射机校准时就有必要在校准许多的不同的功率等级时同时校准Base Level。
© 2008 Nokia V1-Filename.ppt / YYYY-MM-DD / Initials
© 2008 Nokia V1-Filename.ppt / YYYY-MM-DD / Initials
10
手机射频参数校准简介
• 发射机校准—Test Plan 实例之校准完成后不同等级的发射功率验证
© 2008 Nokia V1-Filename.ppt / YYYY-MM-DD / Initials
7
手机射频参数校准简介
• 发射机校准 — 校准值的生成前面发射的一系列Sample Power值已经把手机的PA特性描绘出来了，后面要做的就是在特性曲线上找到我们不同发射等级以及Base Level对应的 ADC值记录下来，写进手机的NVRAM里。
© 2008 Nokia V1-Filename.ppt / YYYY-MM-DD / Initials
6
手机射频参数校准简介
通常调校手机输出功率的方法是让手机先根据预先要求的一串ADC系数来发送
一串•同发步射的机脉冲校信准号—，Sa每m一ple个p脉ow冲e的r 持续时间是相同的，这样信号分析仪就
可以在每一个脉冲的上升沿被触发从而测量到跟每个ADC系数对应的功率值，
© 2008 Nokia V1-Filename.ppt / YYYY-MM-DD / Initials
RXLEV=63 -48dBm=<RX<-

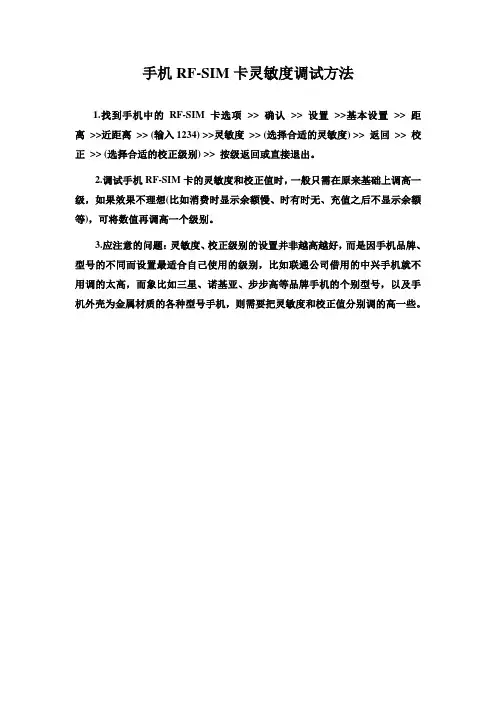

手机RF-SIM卡灵敏度调试方法

手机RF-SIM卡灵敏度调试方法
1.找到手机中的RF-SIM卡选项>> 确认>> 设置>>基本设置>> 距离>>近距离>> (输入1234) >>灵敏度>> (选择合适的灵敏度) >> 返回>> 校正>> (选择合适的校正级别) >> 按级返回或直接退出。

2.调试手机RF-SIM卡的灵敏度和校正值时，一般只需在原来基础上调高一级，如果效果不理想(比如消费时显示余额慢、时有时无、充值之后不显示余额等)，可将数值再调高一个级别。

3.应注意的问题：灵敏度、校正级别的设置并非越高越好，而是因手机品牌、型号的不同而设置最适合自己使用的级别，比如联通公司借用的中兴手机就不用调的太高，而象比如三星、诺基亚、步步高等品牌手机的个别型号，以及手机外壳为金属材质的各种型号手机，则需要把灵敏度和校正值分别调的高一些。

MTK智能机测试作业指导

上海锐嘉科科技集团MTK智能机FT作业指导书文件编号：保密等级：一般文件类型：三阶文件版本：A页数：28页编制日期：2013-12-24 编制者：BU6工程部参与讨论、评审人员部门姓名签名质量保证部硬件部硬件部软件部生产管理部软件测试部部门主管审核/日期：管理者代表批准/日期：文件类型文件编号 MTK 智能机CFT 测试作业指导书页数版本保密等级三阶文件2/ 28A一般（内部使用）最高管理者批准/日期：1.目的指导CFT 测试作业规范化。

2.适用范围R agentek MTK 平台智能机。

3.定义无4.工作职责在保证产品品质的前提下，能够最大化提高生产效率。

版本历史版本 DCN 编号修改描述影响部分编制/修改日期编制/修改人 A --- 新订首次发出--- 2013-12-24鼎讯工程部文件类型文件编号MTK智能机CFT 测试作业指导书页数版本保密等级三阶文件3/ 28 A一般（内部使用）1.CFT的定义对手机的射频性能进行校准及检验的测试。

2.CFT分为BT校准和FT（综测）两部分2.1 BT主要是对手机的射频参数进行调整，具体包括(MTK校准必选项):自动频率校准（AFC）。

自动增益控制校准（AGC),对MTK平台来说叫着Pathloss。

自动功率控制校准（APC）电池电量指示校准(ADC)。

校准通过后，程序会在校准数据区写一个通过校准标志2. 2 FT 的全称为Final Test(综合测试)，主要是测试手机的一些射频指标,具体包括：峰值功率(PeakPower)功率时间模板(Burst Mask)。

峰值相位误差(PeakPhaseError)。

(+/-20)均方根相位误差(RMS PhaseError)。

(+/-5)频率误差(FreqError)。

(0.1ppm)灵敏度（Ber)。

(-102,<%2.439)接收信号强度(RXLevel)。

开关谱（Switch Spectrum)。

MTK校准四项目-详解

手机校准基本原理2010-4-151 手机校准的原因一台手机，有大大小小几百个元器件，这些元器件即使是同一批次也会存在差异。

手机大批量生产，也不可能做到每台手机的性能完全一模一样。

所以我们需要一套校准方法，对这些由于硬件的不一致性所带来的偏差进行微调，从而使得手机能符合GSM通讯规范。

2我们对手机校准的主要内容有四项：1，AFC(自动频率控制) 校准2，RX Pathloss(接收路径损耗) 校准3，APC(自动功率控制)校准4，ADC (电池电量与显示电量)校准2.1AFC自动频率控制（automatic frequency control）校准这个校准是使输出信号频率与给定频率保持确定关系的自动控制方法。

手机的频率控制主要是由锁相环完成，在锁相环锁定以后RF VCO的输出频率：Fvco＝26M/N ，即RFVCO 的频率稳定度和频率精度由26MHz晶体振荡器的频率精度决定，所以校准射频频率合成器的频率精度就等于是校准26MHz晶体振荡器的频率精度。

GSM规范要求手机的发射和接收信道频率精确度要在0.1ppm之内，手机通过接收基站的频率校准信道的信息，然后通过AFC 去控制射频的VCTCXO可以将射频的频率误差控制在0.1ppm之内。

可是每个TCXO之间存在着硬件偏差，所以需要校准。

这个锁相环电路广泛应用于接收机中作自动频率微调电路。

它主要有三个部件组成：频率比较器、低通滤波器和可控频率器件。

它们的主要关系如下：对应到手机的电路分布如下：在天线接收是来之基站的高频信号，经过正交解调器对其高频信号调制解调后，把信号频率降到中频并对信号进行放大。

这个正交解调器是受一个模拟信号进行控制，这个模拟信号通过A/D转换器转化成数字信号，这个数字信号就是DAC,它就是相当于锁相环负反馈电路的反馈信号。

所以通过校准DAC的值就可以控制频率的微调。

AFC（自动频率控制）校准的方法，就是通过寻找合适的ADC值，对信号从天线经过解调到中频放大到TRx的过程中的频率差值进行细微的校准。

手机RF校准原理

-28 ~ +62dB
Worst case -20 ~ +19dB GSM1800/1900 2dB steps
0 ~ +18dB 2dB steps
上图说明了 Rx 信号的处理的全过程。信号通过 50 欧姆阻抗的馈线连接通过手机的天线开关和 FEM，FEM 包含了 Tx/Rx 切换开关、带通滤波器，如图 2，RF 信号必须通过 HD155148TF 芯片中的 3 个低噪放大器
线性曲线L的斜率m和常数c由Formula_4 计算得到，TXPH和TXPL由推荐值m0和c0计算得到（plH→Prequired →Vrequired→TXPH），VH和VL由Formula_1 得到（PMH→VH）。
Figure 3: PmW vs Element
Formula_1: V=(P*R)1/2=(0.05*P)1/2=10^((PdBm-13)/20) Formula_2: PmW(t)=(A-B)Sin3(K*t)+B 其中 K=180/(2*T) Formula_3: TXP=m*V+c
Gain
HD155148TF Cotrol word 2 bits
Code
PGA
relative to Gain dB
10
9
8
7
6
5
4
RB0 – 5 min Gain dB
RG1 RG0 RB5 RB4 RB3 RB2 RB1
010
3
210
RB0
Decimal
45 101101
90
44 101100
这种校准方式比较花时间，但可以将各个功率级的功率校的很精确。
a）、将手机仪器都设置在 TestMode； b）、设置仪器一个合适的信道，发送 PTE 指令控制手机处于连续发射状态，信道与仪器对应； c）、写入该功率级的默认值，调整默认值（或加或减）使手机的发射功率达到期望值，将此数据换算的 Ramp 值存入手机，对该信道的各个功率级都进行这样计算、存值。 3、RxCal（接收机校准）：由于恒 9 系列和 Florence 平台的 Rx 射频接收模块不一样，因此校准也不一样。我们分开介绍， Agere 平台的机型有： A）、Seville 平台

校准数据读取和写入软件操作说明

校准数据读取和写入软件操作说明一，功能概述1.该软件有三个功能：1）从手机flash里读取手机校准数据，将数据保存到ini文件；2）加载ini校准参数文件，将其数据写入到手机flash里。

3）修复“按*###查看手机软件版本号时闪屏退出”的问题。

软件主界面如下：二，软件的使用1.设置串口在读取或写入校准参数前，需要先设置正确的串口号。

串口号在Comport后的编辑框里输入。

2.从手机读取射频参数在读取射频参数前，需要选择正确的Database。

点击组合框“Database for uploading parameters from NV”中“Select DB”按钮，选择需要的Database。

注意：请确保这个Database与手机中软件是一致的。

每个软件都有其相应的Database, 如软件v1.9 在工程F:\p1300\P1300_V1.9_Release\tst\database_classb\BPLGUInfoCustom_MT6225_S00_MAUI_06B_W07_20_MP_V10 点击按钮“Upload from Flash and Save to File”来执行校准参数读取操作。

点击该按钮后，会弹出文件保存对话框，请为目标文件命名一个适当的名字，执行“保存”操作。

这时，主界面最底部信息提示栏会显示“请为手机开机…”，看到此信息后为手机加电开机，软件将读取手机中校准数据并将其保存到先前制定的目标文件中去。

如果读取保存成功，底部信息栏将以绿底黑字显示“SUCCESS”，否则意味着操作失败。

3.为手机写入射频参数在写入射频参数前，需要选择正确的Database。

点击组合框“Database for downloading parameters to NV”中“Select DB”按钮，选择需要的Database。

请确保这个Database与手机中软件是一致的。

点击按钮“Load from File and Fownload to Flash”来执行校准参数写入操作。

MTK-ATE自动校准过程说明AFC

MTK-ATE自动校准过程说明之GSM-AFC由锁相环的原理知道，在锁相环锁定以后RF VCO的输出频率：Fvco＝26M/N ，即RFVCO的频率稳定度和频率精度由26MHz晶体振荡器的频率精度决定，所以校准射频频率合成器的频率精度就等于是校准26MHz晶体振荡器的频率精度。

GSM规范要求手机的发射和接收信道频率精确度要在0.1ppm之内，手机通过接收基站的频率校准信道的信息，然后通过AFC 去控制射频的VCTCXO可以将射频的频率误差控制在0.1ppm之内。

可是每个TCXO之间存在着硬件偏差，所以需要校准。

AFC校准参数：Initial DAC value; Slope;☐AFC 初始DAC值Initial value ，该值的范围从0～8191，对应AFC控制电压0～2.8V，校准完以后该值应该对应常温频率误差等于0的值，如三星TCXO校准完以后Initial value 为4750☐压控灵敏度slope，AFC slope 为单位DAC值能改变的射频频率误差，比如三星TCXO slope为2.7代表AFC DAC值每增加/减少1，对应的射频频率将增加/减少2.7Hz，手机通过比较本身产生的射频频率跟基站广播信道频率的误差计算出应该增加或者减少的AFC DAC值，从而保持跟基站频率同步，跟基站的频率误差控制在0.1ppm之内。

1、CAP ID校准1.1CAP ID是电容值，是指的Crystal的负载电容。

简单理解为一个LC震荡电路，而其中的C包含Crystal的内部负载带内容，与变容二极管的并联模式。

CAP ID作用应该是通过改变不同的接入电容阵列值以适应不同的晶体，因此理论上它应该没有最优值，考虑到同款晶体也存在不一致性。

1.2AFC校准过程以下是引用heyunlong在2009-3-13 13:08:39的发言：由于GSM手机采用时分多址(TDMA)技术,以不同的时间段即时隙,来区分用户,故手机与系统保持时间同步就显得非常重要。

MTK射频调试方法

射频调试方法射频调试包括发送和接收两个大的方面，其中发送又包括了发送功率、相位误差、PVT、开关谱、调制谱调试等，接收包括灵敏度、RXloss、接收电平等。

在开始调试之前必须明确手机的各种射频参数的状态。

怎样明确手机射频状态：先对手机进行校准，校准的初始化文件一定要使用MTK提供的原始文件（见图1），这样才能明确手机的匹配状态，比如在全频段功率是否平坦（如果加权了就看不出来），TC和PA之间的匹配是否做好了（如果改变了Ramp曲线的值就不好判断）。

以GSM 900M为例1信道、62信道、124信道输出功率如果相差0.5dBm以上，那么PA输出匹配和TC与PA的匹配就没有做好，这个时候如果开关谱和相位误差很好，那么就只需要调PA输出匹配就可以了（注意输出匹配有可能会影响相位误差），如果开关谱和相位误差很差，那么就一定要先调好TC和PA之间的匹配，再去调PA输出匹配。

开关谱的判断标准：在高功率等级下至少有7dB的余量，小功率等级下要有10－15dB以上的余量，尤其需要注意的是+/-0.4MHz和+/-0.6MHz的余量。

相位误差的判断标准：GSM都能做到RMS 1°左右，DCS在2°左右；同样要做到全频段相位误差相差不能太大。

图1：ini 文件中的ramp和weight值射频调试中有一个很重要的步骤就是阻抗匹配，在PCB板没有问题的情况下，只要匹配做好了，射频参数就基本上调好了。

所以在这里重点解释下阻抗匹配的原理以及调试过程。

要使信号源传送到负载的功率最大，信号源的阻抗必须等于负载的共轭阻抗（即共轭匹配），如果传输线的特征阻抗跟负载阻抗不相等（即不匹配）时，在负载端就会产生反射，在传输线上形成驻波导致传输线的有效功率容量降低；功率发射不出去，甚至会损坏发射设备。

如果是电路板上的高速信号线与负载阻抗不匹配时，会产生震荡，辐射干扰等。

阻抗不匹配在手机上面的表现就是：发送功率上不去，耗电大，相位误差和开关谱超标；接收通路损耗大灵敏度低。

MTK校准综测作业指导校准功能测试指导书

MTK-atedemo校准/综测作业指导一.目的：规范我公司主板校准/综测操作方法，保证产品质量。

二. 计算机的配置要求生产用计算机应采用运行稳定的工控机，CPU在PIII800以上，内存256M，Windows2000 以上。

预装Agilent 或着NI 的GPIB 卡及其驱动。

三. 系统硬件的连接该测试系统的硬件由手机综测仪、程控直流电源和工控机组成。

手机综合测试仪支持Agilent 8960 和CMU200。

程控直流电源支持Agilent663XX 系列，和Keithley23XX 系列电源。

程控直流电源为可选件，如不提供，则可采用假电池的方式给主板供电。

连接如下图所示：四.安装软件先将港利发布的安装包解压到本地目录后，运行其中的setup.exe 文件，安装过程中会提示选择适当的安装路径，默认的安装路径是C:\Program Files\MTK-atedemo\五．打开软件在软件安装路径下点击MTK_atedemo即可运行该综合测试软件。

打开后的界面如下图一所示六．测试选项配置点击上图Report system选项，出现下图选择测试选项，综合测试仪地址，电源地址，CPU型号，电脑端口（我司会根据不同机型，在给出校准参数的同时会抓配置图片告知测试选项）.六．校准参数配置A.点击上图Select NVRAM Database file选项，配置该测试机型Database文件.B.点击上图中Select Config file选项，配置校准参数中的.CFG文件。

C.点击上图中的Select Calibration file 选项，配置校准参数中的.ini文件.D.点击上图中Select Test Setup file选项，配置校准参数中的SETUP文件。

配置完成后，点击Save Change 保存配置并退出。

回到初始界面下图Initial Final Test 只综测Initial Calibration 只校准Initial Cal and Final 校准加综测根据我司要求选择不同选项初始化仪器，OK后出现下图界面接上待测试主板，接上RF射频线，电击Calibration Test开始测试作业。

_MTK校准配置文件参数详细说明

4.1 INI 文件的介绍：4．1．1[射频功能组的复位]下面是setup INI文件中定义的项目。

GSM900 Sig = 1GSM1800 Sig = 1GSM1900 Sig = 1GSM900 NSig = 1GSM1800 NSig = 1GSM1900 NSig = 1通常设置为1，指在对CMU200设置之前对设备进行复位，为0时不复位。

4．1．2 系统设置：setup INI文件中定义的项目：External Reference Clock = 0 默认值为0，指使用CMU200输出的参考时钟，为1时使用外部参考时钟。

CMU Base GPIB Address = 20CMU的GPIB地址的设置，要与软件对应。

Instrument = "CMU200"使用的设备为CMU200Power Supply Address = GPIB0::5::INSTR电源地址的设置使用Kei230x时，应为Power Supply Address = 5CMU RF Port = 2CMU200使用的射频端口设置Test Mode = 0设为0指需要手动对设备进行初始化，1指在综测时软件将自动对设备进行初始化，2指在校准时软件将自动对设备进行初始化，3指在校准和综测联合测试时软件将自动对设备进行初始化FDM database file = "c:\\Program Files\\MTK_atedemo\\report\\BPLGUInfoCustom" Database文件的存放路径，必须与手机软件对应Calibration file = "c:\\Program Files\\MTK_atedemo\\MTKCAL_6205B.INI"校准初始默认值设置文件的路径Config file = "c:\\Program Files\\MTK_atedemo\\meta_6205B.CFG"关于校准的设置，如校准的信道，限制的最大、最小值Report file path = "c:\\Program Files\\MTK_atedemo\\report_6218B"测试报告的存储路径Database file = "c:\\Program Files\\MTK_atedemo\\Report_Statistics\\6218B_statistics.xls" 测试结果文件的存放路径IMSI = "001010123456789"SIM卡中的IMSI号的设置POWER ON AFTER CHANGE = 1联合测试时，如果设备改变不同状态时较慢，则设置为1Stability Count = 1循环测试的次数设置Fixture COM port = 1串口地址设置System Cable Loss Calibration = 0校准系统的线损选择4．1．3呼叫建立设置Setup Network = 1建立呼叫时的网络设置，1指GSM频段，2指DCS频段，3指PCS频段GSM Call Setup Channel = 1建立呼叫的信道号设置GSM BCCH Channel = 32广播控制信道的设置DCS Call Setup Channel = 512DCS建立呼叫的信道设置DCS BCCH Channel = 700DCS广播控制信道的设置PCS Call Setup Channel = 512PCS建立呼叫的信道设置PCS BCCH Channel = 700PCS广播控制信道的设置GSM850 Call Setup Channel = 128GSM850建立呼叫的信道设置GSM850 BCCH Channel = 128GSM850广播控制信道的设置BCCH RF LEVEL = -60下行广播控制信道电平BS TCH LEVEL = -80.5基站业务信道电平Triple Band = 0设置为1时要进行PCS的测试DCS Band = 1为1指综测时要测DCSGSM Band = 1为1指综测时要测GSMGSM850 Band = 0为1时，综测要测GSM850GPRS TEST = 0为1时要进行GPRS的测试4．1．4 信令测试Power Measment Burst = 10定义功率测试时，要测的Burst的数量Average Burst Power = 1为1指要进行平均功率的测试Peak Burst Power = 1为1指要进行峰值功率的测试PVT Match = 1为1指进行功率时间模板测试Modulation Measment Burst = 10定义调制频谱测试时所要测试的Burst数量Phase Error Peak = 1为1指要进行相位峰值误差的测试Phase Error RMS = 1为1指要进行相位均方值误差的测试Frequency Error = 1为1指要进行频率误差的测试ORFS MOD Burst = 10定义调制频谱测试时，所要测试的Burst的数量Spectrum Modulation = 1为1指要进行调制频谱的测试ORFS Switch Burst = 10定义开关频谱测试时，所要测试的Burst的数量Spectrum Switch = 1为1指要进行开关频谱的测试Rx Quality = 0是否进行接收质量的测试RX Level = 0是否进行接收电平的测试RFER = 0是否进行误码率的测试BBB = 0是否进行Bust By Burst的误码率测试GSM Rx Meas Level = -100定义GSM测试误码率时的下行功率DCS Rx Meas Level = -100定义DCS测试误码率时的下行功率PCS Rx Meas Level = -100定义PCS测试误码率时的下行功率Rx RFER Burst = 128定义测试时的Burst数量Rx BBB Burst = 88定义Bust By Burst的误码率测试时，要测的Burst数量GSM Output Loss = 0.6GSM输出补偿设置GSM Input Loss = 0.6GSM输入补偿的设置DCS Out Loss = 1.2DCS输出补偿的设置DCS Inp Loss = 1.2DCS输入补偿的设置PCS Out Loss = 1.3PCS输出补偿的设置PCS Inp Loss = 1.3PCS输入补偿的设置Location update timeout = 50位置更新的延时设置Timing Error Limit = 5（bit）时间提前量的限制设置RX Level Limit = 27接收电平的限制设置RX Quality Limit = 3接收质量的限制设置Stop Condition = 0停止条件的设置，为0指无论中间的测试项目是否通过，都要继续进行测试，直到测试结束，为1指当有测试Fail的项目时，则停止测试Version New = 0当使用的综测仪的版本大于3.5时，或RAM>256M时，可以设为1，以设置其进行并行的测试，旧版本设为1时将增加测试时间Final Test With Calibration = 1设为1指进行综测和校准的联合测试Wireless Test = 0为1指进行耦合测试Get Barcode = 1读取并检查板测状态RX ClassII Limit = 1.5接收误码率ClassII的限制设置RX ClassIb Limit = 1.5接收误码率ClassIb的限制设置Default Test Items = 1综测提供了两种模式，为1时，将按照[Signalling Measurement]中的定义进行测试，为0时将按照[GSM xx]中的设置进行测试Check BarCode Delay = 15.0检测板号延时设置（综测前检测板测是否通过时，要进行板号的读取）Handover Delay Time = 0.5测试频段Handover的延时设置BER MEAS MODE = 0为0时进行单时隙的测试，为1时将进行连续时隙的测试BER Continuous Meas Delay = 1.5定义Ber连续测试模式的测试延时Mobile Report RxQ Delay = 1.5接收质量测试的延时设置，（延时以便得到正确的移动台测试值）MT Call = 0为0时手机将拨号112以进行呼叫建立，为1时，指设备将呼叫移动台进行通信连接GSM850 Rx Meas Level = -100当“default testing items”为1时，ATE将使用此值进行BER的测试6218B Normal Baud Rate = 115200定义6218B的通信波特率6205B Normal Baud Rate = 57600定义6205B的通信波特率RX Level Limit MAX = 31接收电平的最大值设置4．1．5校准设置GSMN OUT LOSS = 0.6非信令模式下GSM的输出损耗设置GSMN INP LOSS = 0.6非信令模式下GSM的输入损耗设置DCSN OUT LOSS = 1.2非信令模式下DCS的输出损耗设置DCSN INP LOSS = 1.2非信令模式下DCS的输入损耗设置COM PORT = 4串口端口设置Auto Barcode = 0为1时，软件将自动生成板号Auto Barcode Step = 1板号自动生成时的增加步长设置ADC Calibration = 0为1将进行ADC的校准Frequency Bank with PCS = 0定义是否进行PCS频段的校准BB Chip Type = "6205B"定义芯片类型CO GSM900 = 70从CFG文件中读取GSM校准信道的值CO DCS1800 = 700从CFG文件中读取DCS校准信道的值CO PCS1900 = 660从CFG文件中读取PCS校准信道的值PCSN OUT LOSS = 1.3设置非信令模式下测试PCS时的输出线损PCSN INP LOSS = 1.3设置非信令模式下测试PCS时的输入线损Enter META Mode Timeout = 10000设置进入META模式的延时Enter META Timer Delay = 2.0校准时，当电源控制异常时，可以调整此项设置AFC Calibration = 1为1时将进行AFC校准Pathloss Calibration = 1为1时将进行路径损耗校准APC Calibration = 1是否进行APC校准APC Check = 1为1时将进行APC的检测Frequency Bank with GSM850 = 0为1时将进行GSM850的校准Frequency Bank with GSM900 = 1为1时将进行GSM900的校准Frequency Bank with DCS1800 = 1为1时将进行GSM1800的校准Add Calibration Status = 1为1时将把校准结果加入条码的60，61位如：PASS : char[60]=’1’ , char[61]=’0’FAIL : char[60]=’0’, char[61]=’1’4．1．6 IMEI设置Scan IMEI = 0为1时，可以使用扫描仪扫描条码，软件会将IMEI号写入手机4．1．7综测发射测试检测：下面是CFG文件中定义的综测和校准PCL限制表：GSM900_MAX_P = "6.0,8.0,10.0,12.0,13.8,15.8,17.8,19.8,21.8,23.8,25.8,27.8,29.5,31.0,32.9,"GSM900_MIN_P = "4.0,6.0,8.0,10.0,12.5,14.5,16.5,18.5,20.5,22.5,24.5,26.5,28.5,30.0,31.7,"DCS1800_MAX_P = "2.0,3.5,5.0,7.0,9.0,11.0,12.5,14.5,16.5,18.5,20.5,22.5,24.5,26.5,28.0,31.0,"DCS1800_MIN_P = "0.0,1.5,3.5,5.0,7.0,9.0,11.5,13.5,15.5,17.5,19.5,21.5,23.5,25.0,27.0,28.7,"PCS1900_MAX_P = "0.5,2.5,4.5,6.5,8.5,10.5,12.5,14.5,16.5,18.5,20.5,22.5,24.5,26.5,28.5,30.5,"PCS1900_MIN_P = "-0.5,1.5,3.5,5.5,7.5,9.5,11.5,13.5,15.5,17.5,19.5,21.5,23.5,25.5,27.5,29.5,"频率和相位误差的限制表：GSM_Freq_Error_Limit = 90DCS_Freq_Error_Limit = 180PCS_Freq_Error_Limit = 190Phase_Error_Peak_Limit = 20Phase_Error_RMS_Limit = 5Spectrum due to switching enable = "1,0,0,1,"开关频谱和调制频谱的偏移量的定义："1,0,0,1," 指使用+/- 400k 和+/-1.8M的偏移量进行测试Spectrum due to Switching +400kHz= -31.182460Spectrum due to Switching -400kHz= -29.590330Spectrum due to Switching +600kHz= -35.207820Spectrum due to Switching -600kHz= -32.279390Spectrum due to Switching +1.2MkHz= -34.092160Spectrum due to Switching -1.2MkHz= -38.503780Spectrum due to Switching +1.8MHz= -43.583010Spectrum due to Switching -1.8MHz= -46.116880Spectrum due to modulation enable = "0,0,0,1,0,0,0,0,0,0,1,"Spectrum due to Modulation +100kHz= -8.557312Spectrum due to Modulation -100kHz= -8.777496Spectrum due to Modulation +200kHz= -34.214780Spectrum due to Modulation -200kHz= -34.015660Spectrum due to Modulation +250kHz= -39.874850Spectrum due to Modulation -250kHz= -38.849580Spectrum due to Modulation +400kHz= -61.613100Spectrum due to Modulation -400kHz= -62.010590Spectrum due to Modulation +600kHz= -66.382050Spectrum due to Modulation -600kHz= -66.253600Spectrum due to Modulation +800kHz= -66.471500Spectrum due to Modulation -800kHz= -67.809330Spectrum due to Modulation +1MHz= -68.384120Spectrum due to Modulation -1MHz= -68.194400Spectrum due to Modulation +1.2MHz= -69.887570Spectrum due to Modulation -1.2MHz= -71.136630Spectrum due to Modulation +1.4MHz= -73.157710Spectrum due to Modulation -1.4MkHz= -72.516720Spectrum due to Modulation +1.6MHz= -74.163570Spectrum due to Modulation -1.6MHz= -76.117770Spectrum due to Modulation +1.8MHz= -76.022610Spectrum due to Modulation -1.8MHz= -78.223210Spectrum due to switch limit = "-10.0,-10.0,-21.0,-21.0,-21.0,-21.0,-24.0,-24.0,"开关频谱的限制值Spectrum due to modulation limit Line0001 ="0.5,0.5,-30.0,-30.0,-33.0,-33.0,-55.0,-55.0,-60.0,-60.0,-60.0,-60.0,-60.0,-60.0,"调制频谱的限制值4．1．板号Barcode = "S4716A0007 00"定义板号的起始值Barcode Limit = "MT012345678901234569"滤除未定义的板号，检测写入的板号位数。

mtktool工具使用方法

mtktool工具使用方法MTKTool工具使用方法MTKTool是一款用于处理MTK芯片手机的工具，可以实现一些常用的功能，比如刷机、备份、恢复等操作。

本文将详细介绍MTKTool的使用方法，帮助用户更好地利用该工具。

一、安装和打开MTKTool用户需要下载MTKTool的安装包，并将其安装到计算机中。

安装完成后，双击打开MTKTool应用程序。

二、连接手机在使用MTKTool之前，用户需要将MTK芯片手机通过USB数据线连接到计算机上。

确保手机已开启USB调试模式，并且计算机已正确安装MTK手机驱动。

三、刷机操作1.备份在进行刷机操作之前，用户可以选择先对手机进行备份，以防止数据丢失。

在MTKTool的主界面中，找到备份选项，并点击进入备份界面。

选择要备份的内容（如系统、应用、数据等），然后点击开始备份。

2.刷机包下载在MTKTool的主界面中，找到刷机选项，并点击进入刷机界面。

用户可以选择从本地导入刷机包，也可以选择在线下载刷机包。

对于在线下载，MTKT ool会自动检测手机型号，并提供相应的刷机包供用户选择。

3.刷机刷机包下载完成后，用户可以将刷机包导入到MTKTool中。

在刷机界面中，选择导入的刷机包，并点击开始刷机。

刷机过程中，用户需要耐心等待，切勿中断操作。

四、其他功能操作1.恢复如果用户在刷机或其他操作过程中出现问题，可以使用MTKTool 的恢复功能来恢复手机到出厂设置。

在MTKTool的主界面中，找到恢复选项，并点击进入恢复界面。

选择需要恢复的内容（如系统、应用、数据等），然后点击开始恢复。

2.ROOTMTKTool还提供了ROOT功能，用户可以通过该功能获取手机的ROOT权限。

在MTKTool的主界面中，找到ROOT选项，并点击进入ROOT界面。

点击开始ROOT，等待ROOT过程完成。

3.清理MTKTool还具有清理功能，用户可以通过该功能清理手机内存，提升手机运行速度。

在MTKTool的主界面中，找到清理选项，并点击进入清理界面。

MTK平台射频校准文件说明

[AFC Calibration] ;AFC_BAND: GSM, DCS, PCS, GSM850 AFC_BAND = GSM AFC_ARFCN = 32 N_AFC = 10 ;EXTRA_FB = 5 DAC1=4000 DAC2=4500 CRYSTAL_DAC1=4200 CRYSTAL_DAC2=4800 N_AFC ：硬件省了32K，会多做一个LPM校准，2G FHC 时下行会多打一些FCB序列，由于CMU200下行限制为100个FRAME，所以就会出现TOO MUCH DATA的问题。可以减少AFC部分的下行序列（从而使DTS整体的序列少于100）。 EXTRA_FB：表示校准时打出的freq burst数目，可以自行修改,一般保持默认值即可。
[Frequency Bank] bank = 0x1C ; GSM450 0x01 ; GSM850 0x02 ; GSM900 0x04 ; DCS1800 0x08 ; PCS1900 0x10
校准GSM900\1800\1900：0x1C=0x04+0x08+0x10 校准GSM900\1800：0x0C=0x04+0x08 （GSM频段选择）
[CMU200 Initialization] CMU200 GPIB Address =GPIB0::20::INSTR Time Out =5000 GSM400 input cable loss = 0.5 GSM850 input cable loss = 0.5 GSM900 input cable loss = 0.5 DCS1800 input cable loss = 0.8 PCS1900 input cable loss = 0.8 GSM400 output cable loss = 0.5 GSM850 output cable loss = 0.5 GSM900 output cable loss = 0.5 DCS1800 output cable loss = 0.8 PCS1900 output cable loss = 0.8 [SP6010 Initialization] GPIB Address = GPIB0::14::INSTR Uplink cable loss = 1 Downlink cable loss = 1 （注意不同仪器线损的正负，只有安捷伦的仪器补偿为负，其他仪器都是正）

MTK工具使用说明

万物青科技有限公司生产测试流程及工具使用说明文件名称生产测试流程及工具使用说明版本 A1.0 编制金星日期 2010年8月18日审核日期一．生产测试流程图：按照图示生产流程依次进行。

各测试站测试不良品需送维修站经维修人员分析维修后再返回下载测试站重新测试。

二．生产流程详解2.1 SMTSMT工艺流程依次为：来料检测—贴片（胶板）---极性确认--TOP面丝印焊膏---贴片—回流焊—翻板--Bottom面丝印焊膏---贴片—回流焊—外观检验。

2.2 下载通过下载工具将电子书软件下载到电子书的flash芯片中。

2.3 写S/N电子书在写S/N号之前还需要打印序列号标签并粘贴在手机主板上，每只手机板在板测之前必须写入一个序列号。

序列号一般包括主板型号，生产日期，流水号等信息，同时在后面的测试过程中还用来作为保存测试数据的文件名。

2.4 校准（Calibration）校准手机主板的射频指标以及电性能测试。

MTK_ATEDEMO.EXE 工具校准项分为射频和基带两个部分，射频部分包括AFC 、APC 、Path Loss，基带部分包括ADC• AFC 自动频率控制• APC 自动功率控制• Path Loss 接受增益控制• ADC 电池电量校准2.5 综测主板综测、测试项目包括GSM、DCS、PCS 的功率、相差、均方根相差、频率误差、开关谱、调制谱、接收机灵敏度。

各项目的标准参照GSM 相关标准。

2.6 功能测试功能测试是进入自动测试工程模式，进行充电,SIM卡读取，LED测试，软件版本，LCD显示，按键，MIC，Speaker，耳机，音乐，sd 卡，蓝牙，FM,WIFI功能测试。

三．测试工具使用说明3.1 下载工具使用说明3.1.1 概述该软件通过计算机USB口与电子书连接，并采用串口数据通讯的方式把电子书软件下载到电子书的flash中，该软件由万物青科技提供。

3.1.2 硬件安装使用USB转串口的下载数据线，其下载速率最大可达到921600bit/s,生产厂商建议使用一拖四的USB Hub加USB数据线；使用USB下载数据线,需要先安装USB驱动程序。

MTK平台校准数据恢复备份工具操作说明_S106_

MTK校准数据恢复备份工具（Data Backup Refresh Tool）操作说明(S106)当前版本： 1.3]草稿[√]正式发布 [ ]正在修改文件状态： [姓名日期拟制刘晓玲 2007-2-5审核严金太 2007-2-5批准注：本文本中所包含的一切信息，包括文字，图表，数据，图形，图象，方法和思想都是本公司的财产，未经本公司书面受权，任何个人和组织都无权透露，拷贝，复制，拍照和传输该文本中的一切信息。

版本更新纪录注解： 1、文档形成 2、海外版发布3、增加机型，部分界面修改4、增加机型，部分界面修改版本日期作者注解数目1.0 2005-12-15 郭长勇 1 1.1 2006-1-20 郭长勇 2 1.2 2006-11-28 郭长勇 3 1.3 2007-2-5 刘晓玲 41、适用机型以及场合本软件适用于Lenovo Mobile Inc. 基于MTK平台的系列手机，包括V770，S8，E216及后续机型。

主要用于生产、客户服务中软件升级时的校准数据备份恢复。

2、系统连接2.1系统配置最低要求操作系统： Win98/ WinNT/Win2k/WinXP。

处理器：奔腾，100兆赫兹或更高。

硬盘：至少10兆可用空间。

内存：至少16兆。

输入设备：键盘和鼠标。

2.2 正确连接升级线缆的方式3、操作说明：一、数据备份：1）、单击Data Backup Refresh Tool.exe图标，程序启动如图所示：2）、在正确选择机型（基带芯片不可选，会自动调整为机型对应的芯片）和所使用的串口，如图所示：3）、连接手机，单击“Connect”按钮，然后将数据线连接上已关机的待备份手机IO口，按开机键，等待手机开机进入“工程模式”。

(注：若数据线具有自动开机功能，可不用手动开机，等待手机自行开机。

程序可能会等待手机开机并检测手机，进入测试模式，此时程序对外界输入响应较慢，请耐心等待。

)如图所示：连接成功后如下图：4）、查找、选择NVRAM文件：单击“Open NVRAM”按钮，弹出打开文件对话框，在此处可查找选取与欲备份手机软件相对应的NVRAM文件，程序将试图打开所选择的NVRAM文件并在返回相应打开结果。

手机射频参数校准简介

手机射频参数校准简介
• 发射机校准（自动功率控制APC) GSM由于采用发射机动态功率控制机制，手机在通话过程中其发射功率随着其离基站远近而自动由基站调整，GSM900手机的发射功率有5~19一共15级，功率电平控制分别应于33~5dBm。DCS1800手机发射功率有0~15一共16级，功率电平控制分别应于30~0dBm,每增加一级电平，手机发射功率下降2dB。发射功率APC校准的目的是让手机在每个发射功率等级天线的输出功率等于GSM的标准输出功率，APC校准主要是校准每个功率等级的PA APC DAC值，并把它存到手机 NVRAM里面。 DAC值为一个介于0.000~1.000之间的一个系数,0 象征PA的最小功率输出，1象征 PA 的最大功率输出。
Company Confidential
8 © 2008 Nokia V1-Filename.ppt / YYYY-MM-DD / Initials
手机射频参数校准简介
• 发射机校准—Test Plan 实例之sample Power 测量
Company Confidential
9 © 2008 Nokia V1-Filename.ppt / YYYY-MM-DD / Initials
Company Confidential
5 © 2008 Nokia V1-Filename.ppt / YYYY-MM-DD / Initials
手机射频参数校准简介
• 发射机校准 —Base Level 当手机最初发射一个脉冲信号时它发出一个功率在base level, 然后再升高到它期待的功率水平，这样可以避免功率突然从零升到最高功率带来的冲击。在发射机校准时就有必要在校准许多的不同的功率等级时同时校准Base Level。

手机校准步骤

手机校准步骤
硬件连接与设置：
1，将校准线插在电脑上与手机连接；
2，打开安捷伦电源（安捷伦电源与电脑连接），设一个电压值（比如3.8v），给手机供电；3，将综测仪（8960或CMU200）用同轴电缆与手机的RF插座连接。

软件设置与使用步骤：
1，打开MTK的校准与综测工具：MTK_atedemo
2，点“report & system”按钮，设置校准参数，具体设置见文件夹中的截图；
3，点“initial calibration”进行校准，等一会儿软件初始化完后会出现“calibration test”按钮，点击它，看安捷伦电源，当电源起来后按手机的开机键开机，即可进行校准。

4，当校完一个后，点“calibration test”即可进入下一个测试。

5，注意，给手机供电的电源线要粗和短，保证给手机的供电电压稳定，以便ADC校准。
