第一篇井田开拓第一章井田开拓基本知识教学目标：1、了解矿井生产概况2、掌握基本概念3、掌握煤田划分为井田重点、难点和突破的方法：重点：基本概念和煤田划分为井田难点：煤田划分为井田突破方法：1、详细讲述2、动画演示教学内容和步骤（附后）第一节矿井生产概况一、基本概念1、煤田：在地质历史发展过程中，由含炭物质沉积形成的大面积含煤地带。
2、矿区和矿区开发：开发煤田形成的社会组合。
称为矿区对煤田划分的矿区，根据规划有计划的建井进行开发生产过程，称矿区开发。
大的煤田往往被划分为几个矿区开发，如陕西的渭北煤田划分为：铜川、蒲柏、澄合、韩城等矿区，走向170km地跨7个县市。
小的煤田可为一个矿区或一个矿井进行开发3、井田：煤田内划归一个矿井开采的一部分煤田或全部煤田。
、矿井巷道为进行采矿，在地下开掘的井筒、巷道和硐室的总称。
1—立井，2 —斜井，3 —平硐，4—暗立井，5 —溜井，6—石门9－上山，10－下山，11－风井，12－岩石平巷，13－煤层平巷立井（竖井）——按其所处的空间位置和形状分：垂直巷道、水平巷道和倾斜巷道。
1、垂直巷道在地层中开凿的直通地面的垂直巷道主立井（主井）用于提升煤炭。
副立井（副井）用于提升或下放人员、材料、设备、矸石和矿井通风主要通道。
风井、排水井暗立井——无直通地面出口的垂直巷道主暗立井，副暗立井溜井——用于自上而下溜煤的垂直巷道。
溜煤眼——长度短，直径小的溜井。
2、水平巷道平硐——在地层中开凿的直通地面的水平巷道主平硐，副平硐。
石门——无直通地面出口，垂直或斜交于煤层走向，在岩层中开掘的水平巷道。
煤门——无直通地面出口，垂直或斜交于煤层走向，在煤层中开掘的水平巷道。
（开掘石门，穿过煤层的一段巷道）平巷——无直通地面出口，沿煤层走向开掘的水平巷道煤层平巷——开掘在煤层中的平巷岩石平巷——开掘在岩石中的平巷阶段大巷——为一个开采水平或阶段服务的水平巷道阶段大巷：阶段运输大巷、阶段回风大巷。
(精选)采煤方法之第十六章井田开拓的基本概念
i、煤层露头降低； ii、断层影响：只查出落差25m的断层； iii、火成岩侵入； iv、火灾损失； v、小窑开采损失。 （3）人为损失 采出率达不到要求
K的取值：
大中型煤矿1.2~1.4； 小型煤矿1.4~1.6
A与Z要相适应
限量煤田，Z一定，只能选A与T相适应。 富量煤田，先定A，再定TZ井田尺寸
我国要求大型矿井的服务年限要大于60年
煤炭工业设计矿井设计规范中储量A与 服务年限T的关系
A（万t/a）
T/a
第一水平服务年限/a
α＜25 α=25～45 α>45
≥600
80
40
—
—
300～500
70
35
—
—
120～240
60
30
25
20
45～90
50
25
20
15
9～30
考虑K的原因：
（1）矿井增产 （2）意外储量损失
（三）矿区规模
矿区规模：矿区均衡生产时期的生产能力。 按矿区设计生产能力（万t/a）划分为： 特大型矿区：10003000万t/a，重点煤矿15处，占 14.4% 大型矿区：5001000万t/a，重点煤矿18处,占17.3% 中型矿区：300500万t/a ，重点煤矿19处,占18.3 % 小型矿区：300万t/a，重点煤矿52处，占50%
1、国家政策
矿区规模与服务年限
矿区建设 规模（万
t/a）
1000 及以
上
800及 500及 300及 100及 100及 以上 以上 以上 以上 以下
均衡生产 100以 90以 70以 50以 40以 30
年限（a） 上
上
上
K的取值：
大中型煤矿1.2~1.4； 小型煤矿1.4~1.6
A与Z要相适应
限量煤田，Z一定，只能选A与T相适应。 富量煤田，先定A，再定TZ井田尺寸
我国要求大型矿井的服务年限要大于60年
煤炭工业设计矿井设计规范中储量A与 服务年限T的关系
A（万t/a）
T/a
第一水平服务年限/a
α＜25 α=25～45 α>45
≥600
80
40
—
—
300～500
70
35
—
—
120～240
60
30
25
20
45～90
50
25
20
15
9～30
考虑K的原因：
（1）矿井增产 （2）意外储量损失
（三）矿区规模
矿区规模：矿区均衡生产时期的生产能力。 按矿区设计生产能力（万t/a）划分为： 特大型矿区：10003000万t/a，重点煤矿15处，占 14.4% 大型矿区：5001000万t/a，重点煤矿18处,占17.3% 中型矿区：300500万t/a ，重点煤矿19处,占18.3 % 小型矿区：300万t/a，重点煤矿52处，占50%
1、国家政策
矿区规模与服务年限
矿区建设 规模（万
t/a）
1000 及以
上
800及 500及 300及 100及 100及 以上 以上 以上 以上 以下
均衡生产 100以 90以 70以 50以 40以 30
年限（a） 上
上
上

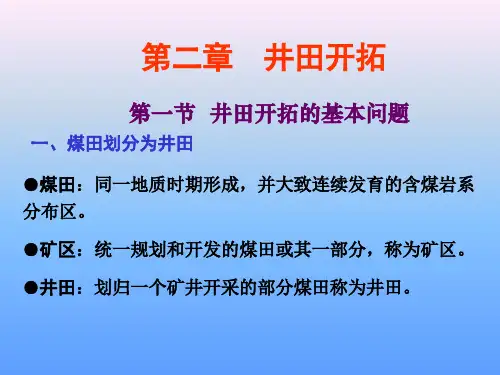

急救知识培训：矿业工程概论课件(第二章)
表2-1 矿井地质储量分类表
储量级别和勘探程度
（1）
（2）
1．矿井地质储量（Z）
矿井地质储量包括能利用储量和尚难利用储量。
2．矿井工业储量（Zg） 矿井工业储量是指在井田范围内，经过地质勘探，煤层厚度 和质量均合乎开采要求，地质构造比较清楚，目前即可供利 用的能利用储量。 矿井工业储量是进行矿井设计的资源依据。
（1）垂直划分（2）水平划分 （3）按煤组划分
图2-2 人为划分井田境界（P28） 1—垂直划分; 2—水平划分; 3—按煤组划分
（4）按煤组划分
图2-3 按煤组划分井界 1、2—浅部分组建斜井；3—深部集中建立井
二、矿井储量、生产能力及服务年限
（一）矿井储量 矿井储量是在划定的井田范围内，根据勘探资料计算 而得到的煤炭储量 。
●中型矿井：生产能力为45、60、90万t/a。 ●小型矿井：生产能力为9、15、21、30万t/a。
3．矿井生产能力的确定
要确定矿井生产能力，首先要了解影响矿井生产能力的因素。 矿井生产能力主要根据矿井地质条件、煤层赋存状况、储量、 开采条件、设备供应及国家需煤等因素确定。 （1）地质条件及开采技术条件 （2）矿井的安全生产条件 （3）储量条件。
三、矿井开采的概念 （一）井田再划分
1．井田划分为阶段和水平 阶段：沿一定标高划分的一部分井田称为阶段。
图2-4 井田划分为阶段
开采水平：井底车场和阶段运输大巷所在的水平位置及 服务的开采范围，称为开采水平，也简称“水平”。 水平表示：标高、开采顺序、用途
矿井生产系统图
（1）阶段划分为带区
带区：在阶段内沿煤层走向划分为若干个具有独立生产 系统的带区，带区内又划分为若干个倾斜分带，每个分 带布置一个采煤工作面，如图2-6所示。
储量级别和勘探程度
（1）
（2）
1．矿井地质储量（Z）
矿井地质储量包括能利用储量和尚难利用储量。
2．矿井工业储量（Zg） 矿井工业储量是指在井田范围内，经过地质勘探，煤层厚度 和质量均合乎开采要求，地质构造比较清楚，目前即可供利 用的能利用储量。 矿井工业储量是进行矿井设计的资源依据。
（1）垂直划分（2）水平划分 （3）按煤组划分
图2-2 人为划分井田境界（P28） 1—垂直划分; 2—水平划分; 3—按煤组划分
（4）按煤组划分
图2-3 按煤组划分井界 1、2—浅部分组建斜井；3—深部集中建立井
二、矿井储量、生产能力及服务年限
（一）矿井储量 矿井储量是在划定的井田范围内，根据勘探资料计算 而得到的煤炭储量 。
●中型矿井：生产能力为45、60、90万t/a。 ●小型矿井：生产能力为9、15、21、30万t/a。
3．矿井生产能力的确定
要确定矿井生产能力，首先要了解影响矿井生产能力的因素。 矿井生产能力主要根据矿井地质条件、煤层赋存状况、储量、 开采条件、设备供应及国家需煤等因素确定。 （1）地质条件及开采技术条件 （2）矿井的安全生产条件 （3）储量条件。
三、矿井开采的概念 （一）井田再划分
1．井田划分为阶段和水平 阶段：沿一定标高划分的一部分井田称为阶段。
图2-4 井田划分为阶段
开采水平：井底车场和阶段运输大巷所在的水平位置及 服务的开采范围，称为开采水平，也简称“水平”。 水平表示：标高、开采顺序、用途
矿井生产系统图
（1）阶段划分为带区
带区：在阶段内沿煤层走向划分为若干个具有独立生产 系统的带区，带区内又划分为若干个倾斜分带，每个分 带布置一个采煤工作面，如图2-6所示。
采矿工程--第二章 井田开拓
（二）矿井生产能力 1．矿井生产能力 矿井生产能力一般是指矿井的设计生产能力。以万t/a
表示。 2．矿井井型 矿井井型是按矿井设计年生产能力大小划分的矿井类
型。一般分大型、中型、小型矿井三种。 大型矿井：生产能力为120、150、180、240、300、
400、500万t/a及500万t/a以上的矿井；习惯上称300万t/a 以上的矿井为特大型矿井。
首先，确定采煤工作面的生产能力。
其二，确定采区生产能力。
其三，确定同时生产的采区数目。
（三）矿井服务年限
矿井可采储量Zk、设计生产能力A和矿井服务年限T三者 之间的关系为：
T Zk A K
式中 K——矿井储量备用系数，矿井设计一般取1.3~1.5。
考虑储量备用系数k的原因是：矿井各生产环节有一定的 储备能力，矿井投产后可能超产；局部地质条件变化，如煤 层露头降低、小于25m的断层、小窑开采深度加深等，使储 量减少；有的矿井由于技术原因，使采出率降低，从而减少 了储量。
第二章 井田开拓
第一节 井田开拓的基本问题 第二节 井田开拓方式 第三节 井田开拓中几个重要问题分析
第一节 井田开拓的基本问题
一、煤田划分为井田 （一）煤田与井田
煤田：同一地质时期形成，并大致连续发育的含煤岩系分布区。 矿区：统一规划和开发的煤田或其一部分。 井田：划归一个矿井开采的部分煤田。 富量煤田：面积大、储量丰富的煤田。 限量煤田： 面积很小、储量有限，只能由一个矿井来开采的 煤田。
（二）煤田划分为井田
1．划分的原则 （1）井田境界、储量及开采条件与矿井生产能力相适应 （2）保证井田有合理的尺寸
我国煤矿生产实践表明，根据我国煤矿当前开采技术 水平，小型矿井约为1.5~5km，中型矿井约为4~7km，大 型矿井约为7~15km。 （3）充分利用自然条件划分井田（如图2-1） （4）要处理好相邻矿井之间的关系
