数字微波设备简介1
Smart-45Mb数字微波传输设备的使用与维护
《中国有线电视》2009(05)C H I N AD I G I T A L C A B L ET V·维护与维修·S m a r t-45M b数字微波传输设备的使用与维护◆宋 平(长治市广电总台,山西长治046000)1 数字微波在广播电视信息传输体系中的定位卫星、光缆、微波是3种不同的传输技术手段,卫星、微波是无线传输,光缆是有线传输;卫星是空间传输,光缆、微波是地面传输,三者都被广播电视传输网所采用,各有优缺点。
1.1 数字微波与光缆传输电路比较(见表1)表1 数字微波与光缆电路比较项目光缆传输数字微波抗电路中断性能采用双向自愈环,不同路由备份,但成本很高,长电路中断率较高信道参数会变化,采用空间分集和频率分集,抗中断性能强抗灾害能力易受地震、水、火灾等破坏抗灾害能力强抗非法破坏能力易受人为破坏对人为破坏易于保护和防范架设通过性能受地理条件限制易于穿过江河、山岭、沼泽传输容量几乎可以无限量扩容受频率资源限制,难以完全满足广电传输需求电路建设成本短距离成本较低长距离成本较低电路运行维护成本要设专业线路维护队,成本较高没有空间路由维护问题,运行成本较低1.2 数字微波和卫星广播电视数字微波在广播电视传输网中可以承担从节点到节点的各种传输任务,与长途光缆通信的作用一致。
卫星数字广播电视同样也以数字微波技术为基础,在加上卫星技术以后,可以实现洲际图像通信,同时也可以满足各种数据通信,长距离一站式传输,但它的抗干扰性能和可用度都比地面数字微波低。
如果作为国内节点与节点的数据和图像传播平台,卫星使用费高,地面站建设成本高,运行维护费用远远超过微波站,是不可取的。
但如果用于单向广播,则卫星具有覆盖面广、用户可直接接收的特点,这是其他任何通信方式都不可比拟的。
2 数字微波设备简介长治微波传输系统使用的是S m a r t-2000型45 M BP D H数字微波传输系统,是专为广播电视传输系统数字化改造而研制的集电视、广播、语音、数据等综合业务数字微波传输的设备,主要由微波发信机、Q P S K调制解调器、45M B复分接器、勤务、监控及电源等部分组成,该系统综合了广播电视传输的高效率及电信数字传输的灵活性,能同时传输7路数字电视信号和30路2M b p s的接口语音。
数字微波的收发信设备
数字微波的收发信设备概述数字微波的收发信设备是一种用于进行无线通信的设备。
它使用微波信号来传输数字信息，并且能够在收发信之间进行切换。
本文将介绍数字微波的收发信设备的工作原理、应用以及相关的技术指标。
工作原理数字微波的收发信设备主要由发射端和接收端组成，两者之间通过微波传输信号。
发射端将数字信息转换为电信号后，通过射频放大器将其转化为微波信号，并通过天线发射出去。
接收端的天线接收到来自发射端的微波信号后，经过射频放大器放大，并通过解调器将其转化为数字信息。
在数字微波的收发信设备中，调制技术是其中的关键。
常用的调制技术有频移键控（FSK）、相移键控（PSK）、正交幅度调制（QAM）等。
调制技术决定了信号的带宽和抗干扰能力。
应用数字微波的收发信设备在无线通信中有着广泛的应用。
以下是几个常见的应用领域：1. 无线电通信数字微波的收发信设备可以用于移动通信、卫星通信以及电视、广播等无线电通信系统中。
它能够实现高速、大容量的数据传输，提供更稳定和可靠的通信服务。
2. 雷达系统雷达系统是利用微波信号进行目标检测和跟踪的设备。
数字微波的收发信设备在雷达系统中起到收发信的作用，将发射的微波信号转化为数字信息，并从接收到的微波信号中获取目标信息。
3. 无线局域网数字微波的收发信设备可以用于构建无线局域网（WLAN），为用户提供无线上网和数据传输服务。
它能够在室内外覆盖广泛的范围，并支持高速、稳定的网络连接。
4. 军事通信数字微波的收发信设备在军事通信中有着重要的应用。
它能够实现军事机构之间的高速、保密的通信，并且在战场环境下能够抵御干扰和对抗。
技术指标数字微波的收发信设备的性能主要由以下几个技术指标衡量：1. 频率范围频率范围是指数字微波的收发信设备能够操作的频率范围。
不同的应用场景需要不同的频率范围，因此数字微波的收发信设备需要能够支持不同频率的操作。
2. 功率功率是指数字微波的收发信设备在发射和接收过程中的功率水平。
数字微波原理
随着传输速率的提升，数字微波设备在信号处理、调制解 调等方面面临技术挑战。解决方案包括采用先进的信号处 理算法和优化硬件架构。
多径衰落的挑战
在复杂环境中，多径衰落成为影响数字微波传输性能的关 键因素。解决方案包括采用先进的信号合成技术和动态信 道分配策略。
高成本与设备尺寸的挑战
随着技术的进步，数字微波设备正朝着更小尺寸、更低成 本的方向发展，以满足大规模部署的需求。
低功耗设计
在节能减排的背景下，数字微波设备的低功耗设计成为重要的发展 趋势，通过优化硬件架构和采用先进的制程技术来实现。
智能化处理
借助人工智能和大数据技术，数字微波系统将实现智能化信号处理， 自动优化传输性能，提高网络可靠性。
数字微波技术在5G网络中的应用
01
5G回传
数字微波技术作为5G回传的重要手段，能够提供大带宽、高速率的传
02
数字微波收发信机通常由调制解调器、中频处理单元、射频收发单元和电源等 部分组成。
03
调制解调器负责对数字信号进行调制和解调，中频处理单元负责对信号进行变 频和滤波等处理，射频收发单元负责信号的发送和接收，电源提供设备所需的 电能。
数字微波中继站
数字微波中继站是数字微波通信系统中的重要组成部分，它负责将数字信号从一个站点传输到另一个 站点。
解码
在接收端，数字微波信号需要通过相应的解码方式还原为原 始数据。解码过程与编码过程相反，需要根据不同的编码方 式采用相应的解码算法，如相干检测、非相干检测等。
数字微波信号的频谱压缩与展宽
频谱压缩
为了提高数字微波信号的传输效率，可以采用频谱压缩技术。频谱压缩技术通 过改变信号的调制方式和编码方式，将信号的频谱压缩，从而在相同的带宽内 传输更多的数据。
IP(PTN)数字微波介绍

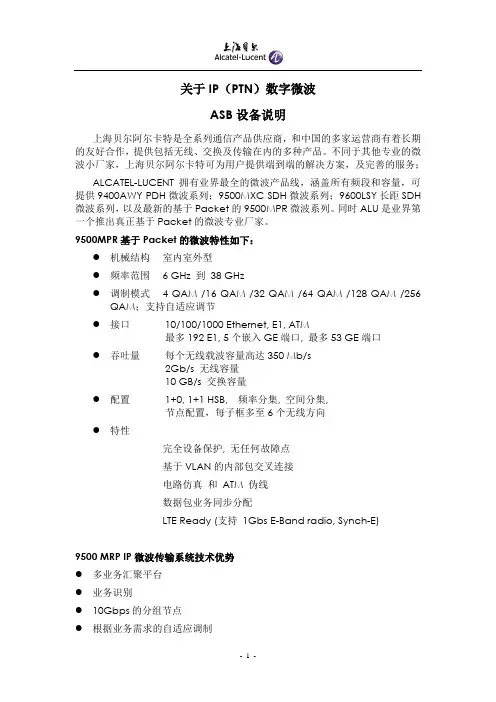

关于IP（PTN）数字微波ASB设备说明上海贝尔阿尔卡特是全系列通信产品供应商，和中国的多家运营商有着长期的友好合作，提供包括无线、交换及传输在内的多种产品。
不同于其他专业的微波小厂家，上海贝尔阿尔卡特可为用户提供端到端的解决方案，及完善的服务；ALCATEL-LUCENT拥有业界最全的微波产品线，涵盖所有频段和容量，可提供9400AWY PDH微波系列；9500MXC SDH微波系列；9600LSY长距SDH 微波系列，以及最新的基于Packet的9500MPR微波系列。
同时ALU是业界第一个推出真正基于Packet的微波专业厂家。
9500MPR基于Packet的微波特性如下：●机械结构室内室外型●频率范围 6 GHz 到38 GHz●调制模式 4 QAM /16 QAM /32 QAM /64 QAM /128 QAM /256QAM；支持自适应调节●接口10/100/1000 Ethernet, E1, ATM最多192 E1, 5个嵌入GE端口, 最多53 GE端口●吞吐量每个无线载波容量高达350 Mb/s2Gb/s 无线容量10 GB/s 交换容量●配置1+0, 1+1 HSB, 频率分集, 空间分集,节点配置，每子框多至6个无线方向●特性完全设备保护, 无任何故障点基于VLAN的内部包交叉连接电路仿真和ATM 伪线数据包业务同步分配LTE Ready (支持1Gbs E-Band radio, Synch-E)9500 MRP IP微波传输系统技术优势●多业务汇聚平台●业务识别●10Gbps的分组节点●根据业务需求的自适应调制●通用ODU- 9500MXC与9500MPR采用同样的ODU支持TDM至分组网络的平滑过渡，充分保护已有投资●内置分组交换节点- 基于自适应调制的分组传输- 所有业务会聚到Ethernet●高灵活性:- 模块化设计降低初期投资- 全IP节点优化网络运营●统一的网元管理系统- 可集成到光传输网络1350 OMS- 可集成到数据网络5620 SAM关于业界其他IP微波的一点说明业界一些微波厂家将带有以太接口的PDH微波或者SDH微波称作IP微波，其实这是在偷换概念。
数字微波通讯传输系统
数字微波通讯传输系统系统概述：数字微波采用SDH/PDH组网，设备配置灵活，可同时实现三网融合，干线传输。
微波收发信机采用NEC、Ericsson小功率，大容量，高增益，相对要求接收门限值低的顶尖产品，传输距离远，能有效对抗雨衰，设备的频点现场通过软件可调，能有效地避免同频干扰。
发射系统具备ATPC发信功率控制、AGC自动增益控制、抗干扰FEC前向纠错，自适应输入电平的正常波动, 具有空间分集功能，频率稳定度高，高温稳定性好。
符合相关的ITU标准和我国工信部、广电总局标准，技术先进成熟，且功耗低，MTBF值达26万小时，设备运行稳定可靠。
系统特点：数字微波点对点传输系统提供标准机型和全室内型两种设计。
标准型设备由室外高频部分(ODU)、室内中低频(IDU)两大部分组成，高频部分与天线馈源无损耗连接；ODU与IDU通过中频电缆连接，安装灵活。
工作频段为8GHz、11GHz、13GHz、18GHz、 23GHz传输，PDH容量为E1、2E1、4E1、5E1、16E1、22E1；SDH传输容量从100Mbps、155.52Mbps、270Mbps、622Mbits。
本设备采用模块化设计，可提供ASI、DS3、E3、100BASE-T、STM-1、STM-4多种接口模块，可实现图像、语音、数据单向和双向接入，无人值守，中继传输，便于用户根据需求灵活配置。
该设备可选用1+0、1+1或N+1热备份方式。
通过前后面板指示，网管系统检测设备的工作状况、接收电平、发信功率等，控制设备的工作状态。
系统优势：数字微波传输接收门限、相位噪声等指标要求很低，接收灵敏度高、抗干扰能力强，稳定可靠。
系统设备设备适合于高寒、高温、高湿的各种环境，并且具有体积小、重量轻、结构合理，易于安装、调试和维护方便等特点。
特别适合于没有机房情况下，无人值守，接力传输的应用。
广泛应用于电信、电力、广电、军事、水利、油田、交通及各种专业网络，特别适用于移动、联通、铁通等的基站间传输及互联互通和各政府、企业、院校的网络连接。
浅谈数字微波传输及设备组成

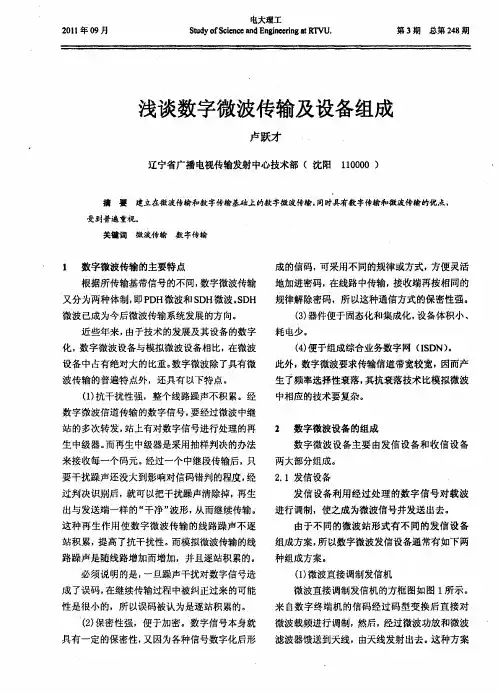

１ 数字微波传输的主要特点
根据所传输基带信号的不同， 数字微波传输
又分为两种体制 ， Ｄ 即Ｐ Ｈ微波和 Ｓ Ｈ微波。Ｄ Ｄ ＳＨ
成的信码， 可采用不同的规律或方式， 方便灵活 地加进密码 。 在线路中传输， 接收端再按相同的 规律解除密码，所以这种通信方式的保密性强。
的发信机结构简单， 当发信频率处在较高频率 但
调 制器对 中频 载频 （ 中频频 率 一般取 ７ ０ＭＨｚ 或
时， 其关键设备微波功放比中频调制发信机的中
频功放设备技术要求高，发信机的通用性差。
１０ ｚ 进行调制，获得中频调制信号，然后 ４ ＭＨ ）
经过 功率 中放 ， 把这个 已调信 号 放大到 上变 频器 要 求 的功 率 电平 。 上变 频器 把它 变换 为微波 调制
信号， 再经微波功率放大器放大到所需的输 出功
率电平， 最后经微波滤波器输出馈送到天线，由 发射天线将此信号送出。 可见， 中频调制发信机
的构 成方 案与 一般调 频 的模 拟 微波机 相似 ， 只要 更换 调制 、解调 单元 ，就可 以利用 现有 的模拟 微
波信道传输数字信息。因此 ，在多波道传输时，
频， 变成中频信号， 再经过中频放大器放大、 滤
设计、 制造与调整都方便， 而且容易实现集成化。
数字调制信 号的解调有相干解调和非相干
解调两种方式。 由于相干解调具有较好的抗误码
性能， 故在数字微波中一般都采用相干解调。 相 干解调的关键是载波提取， 即要求在接收端产生
一
波后送解调系统实现数字信号的解调和再生。 射频系统可 以用微波低噪声放大器， 或采用 直接混频方式， 前者具有较高的接收灵敏度 ， 而
广播电视微波数字化设备的技术要点分析
广播电视微波数字化设备的技术要点分析随着数字化技术的飞速发展，广播电视微波数字化设备也逐渐成为了广播电视行业的主流产品。
这些数字化设备不仅提高了广播电视传输的清晰度和稳定性，还使得广播电视节目的制作和播放更加高效和便捷。
在这篇文章中，我们将对广播电视微波数字化设备的技术要点进行分析，以期能够更好地了解这些设备的工作原理和优势。
一、数字化设备的基本原理广播电视微波数字化设备是利用数字信号处理技术将模拟信号转换成数字信号，从而实现广播电视信号的传输和处理。
其基本原理是将模拟信号通过模数转换器转换成数字信号，再通过数字信号处理器对信号进行编码、解码和处理，最终再通过数模转换器将数字信号转换回模拟信号。
这样一来，广播电视信号就能够以数字形式进行传输和处理，从而提高了信号的稳定性和清晰度。
数字化设备还可以对信号进行压缩和解压缩，使得信号的传输更加高效和节省带宽。
二、数字化设备的技术要点1. 高清晰度传输数字化设备可以将广播电视信号以数字形式进行传输，从而提高了信号的清晰度和稳定性。
数字信号不受天气和环境的影响，能够保持高清晰度的传输，使得广播电视节目在接收端能够获得更加清晰和稳定的画面和声音。
2. 高效率数字压缩数字化设备可以对信号进行高效率的数字压缩，从而能够节省带宽和提高传输效率。
通过压缩，可以让相同带宽下传输更多的节目，并且可以节省传输成本，提高电视台的经济效益。
3. 灵活多样的信号处理功能数字化设备可以通过数字信号处理器实现各种灵活多样的信号处理功能，比如编码、解码、调制、解调、甚至可以实现一些特效效果等。
这些功能的实现不仅提高了广播电视节目的制作效率和品质，还丰富了广播电视节目的内容和形式。
4. 网络化管理和控制数字化设备可以通过网络实现远程管理和控制，可以远程监控设备的运行状态和参数设置，远程升级和调整设备的软件和硬件配置，实现设备的智能化和自动化管理。
5. 良好的扩展性和兼容性数字化设备具有良好的扩展性和兼容性，可以根据需求扩展新的功能模块，并且可以与其他设备进行兼容和互联，实现广播电视系统的整合和统一管理。
微波测试设备概述
微波测试设备概述微波测试设备是一种专门用于测量和分析微波电路性能的仪器。
它们通常包括频谱分析仪、网络分析仪、信号发生器和功率计等部件，用于测量微波信号的频率、功率、相位和其他参数。
频谱分析仪是一种用于测量信号频率和功率的仪器，常用于分析无线通信系统、雷达和其他微波设备的信号。
网络分析仪则用于测量和分析微波电路的传输特性，如反射系数、传输损耗和驻波比等。
信号发生器则用于产生稳定的微波信号，常用于测试和校准其他微波设备。
功率计则用于测量微波信号的功率和功率波形。
微波测试设备广泛应用于通信、航空航天、军事、医疗等领域，用于研发、生产和维护各种微波系统和设备。
近年来，随着5G、物联网和人工智能等新兴技术的快速发展，对微波测试设备的需求也在不断增加，使得微波测试技术也在不断进步和完善。
总的来说，微波测试设备在现代科学技术和工程领域中具有重要的地位和作用，它们不仅是微波系统研究和开发的重要工具，也是确保微波设备性能和可靠性的重要手段。
随着技术的不断进步，微波测试设备的功能和性能也在不断提升，为微波技术的应用和发展提供了更加可靠和有效的支持。
微波测试设备已经成为了现代通信和电子领域中不可或缺的工具。
随着5G、物联网、人工智能等技术的不断发展，对微波测试设备的需求也在不断增加。
微波测试设备广泛应用于通信、航空航天、军事、医疗等领域，用于研发、生产和维护各种微波系统和设备。
在通信领域中，微波测试设备常用于无线通信系统、卫星通信系统、光纤通信系统等的研发和维护。
通过使用频谱分析仪进行信号频率和功率的测量分析、使用网络分析仪对信号传输特性进行测试、再结合信号发生器进行信号产生和功率计进行功率测量，可以确保通信系统的性能稳定和可靠。
在航空航天领域，微波测试设备被广泛应用于雷达系统、导航系统、通信系统等的研发和维护。
微波测试设备的高精度、高灵敏度、高频率覆盖范围，为航空航天领域的微波系统提供了重要的技术支持。
在军事领域，微波测试设备更是不可或缺。
数字微波通信系统
PASOLINK 数字微波通信系统
2004年3月
目录
1. 设备简介 2. 系统特性 3. 技术指标 4. 组网应用 5. 设备接口 6. 设备安装 7. 软件配置 8. 故障分析
1. 设备简介
PASOLINK设备简介
▪ PASOLINK是一种点对点微波通信系统，
是通用的 宽的输入电压从±20到±72V(DC)
PASOLINK系统特性
7、 维修简便
所有的电缆和用户接口均在IDU的前面板 预先设置误码率告警点：10-3，10-4，10-5
或10-6(扩展告警/AIS告警点) 近端基带环回/远端基带环回 在IDU上可远距离监视ODU的操作 IDU和ODU之间的呼叫便利 IDU具有本地和远端监控功能
C、多媒体业务
PASOLINK组网应用
2、产品应用
A、 一般用途
电话业务 数据传输 局域网 传输线的备份 用户服务 增强型通信 安全控制 中继通信 交通监视 远程监控
PASOLINK组网应用
B、 特殊用途
移动基站间的固定链路 建筑物局域的点对点连接 公司内部事物联系 接入本地交换局 给隔离的建筑物提供卫星PBX 到计算机中心的数据传输 PBX用户线的扩展 被水面隔离的端点之间的传输 停车场/公共场所的远程监控 地方政府的应急备用线 施工时的临时线
5. 设备接口
PASOLINK ODU 和 IDU
Φ 0.6m天线 室外单元 (ODU)
室内单元 (IDU)
PASOLINK IDU
• 2MB 数据口 (75Ω ) • 2MB 数据口 (120Ω) • IF 信号进出口 • 告警口
广播电视微波数字化设备的技术要点分析
广播电视微波数字化设备的技术要点分析随着科技的发展和日益深入人们生活的各个方面，广播电视微波数字化设备已成为现代通信技术的必备设备之一。
数字化技术的应用大大提高了广播电视传输的效率和质量，为人们的生活增添了更多便利。
本文将从技术要点的角度分析广播电视微波数字化设备的关键技术，帮助读者更好地理解和应用这一领域的技术。
一、微波数字化设备的工作原理微波数字化设备是利用微波技术进行信号传输和数字化处理的设备。
它主要包括微波发射设备、接收设备和数字化处理设备。
微波发射设备通过天线将模拟信号转换成微波信号，然后通过天线发射出去。
接收设备接收到发射出的微波信号，并通过天线将其转换成模拟信号。
数字化处理设备则将接收到的模拟信号进行数字化处理，包括信号的采样、量化和编码等步骤，最终输出数字信号。
通过这一系列的过程，广播电视信号被转换成数字信号，实现了数字化传输。
二、技术要点分析1. 微波数字化设备的频谱利用频谱是无线通信中非常宝贵的资源，特别是在广播电视传输中，频谱资源的利用决定了信号传输的质量和容量。
微波数字化设备通过调制技术和多路复用技术，能够更好地利用频谱资源，提高频谱利用效率。
调制技术可以将信号转换成适合频谱传输的形式，而多路复用技术则可以将多个信号通过同一频率进行传输，从而充分利用频谱资源。
2. 抗干扰能力微波数字化设备在信号传输过程中需要面对各种干扰，包括天气干扰、电磁干扰和人为干扰等。
提高微波数字化设备的抗干扰能力是非常重要的技术要点。
通过采用先进的调制解调技术、信道编码技术和信号处理技术，微波数字化设备可以在一定程度上提高信号的抗干扰能力，保证信号传输的稳定性和可靠性。
3. 数据压缩技术数字信号在传输过程中占用的带宽较大，为了提高传输效率和节省频谱资源，微波数字化设备需要采用数据压缩技术对信号进行压缩。
常用的数据压缩技术包括有损压缩和无损压缩，它们可以有效地减小数字信号的数据量，提高信号的传输效率。
IP(PTN)数字微波介绍
关于IP（PTN）数字微波ASB设备说明上海贝尔阿尔卡特是全系列通信产品供应商，和中国的多家运营商有着长期的友好合作，提供包括无线、交换及传输在内的多种产品。
不同于其他专业的微波小厂家，上海贝尔阿尔卡特可为用户提供端到端的解决方案，及完善的服务；ALCATEL-LUCENT拥有业界最全的微波产品线，涵盖所有频段和容量，可提供9400AWY PDH微波系列；9500MXC SDH微波系列；9600LSY长距SDH 微波系列，以及最新的基于Packet的9500MPR微波系列。
同时ALU是业界第一个推出真正基于Packet的微波专业厂家。
9500MPR基于Packet的微波特性如下：●机械结构室内室外型●频率范围 6 GHz 到38 GHz●调制模式 4 QAM /16 QAM /32 QAM /64 QAM /128 QAM /256QAM；支持自适应调节●接口10/100/1000 Ethernet, E1, ATM最多192 E1, 5个嵌入GE端口, 最多53 GE端口●吞吐量每个无线载波容量高达350 Mb/s2Gb/s 无线容量10 GB/s 交换容量●配置1+0, 1+1 HSB, 频率分集, 空间分集,节点配置，每子框多至6个无线方向●特性完全设备保护, 无任何故障点基于VLAN的内部包交叉连接电路仿真和ATM 伪线数据包业务同步分配LTE Ready (支持1Gbs E-Band radio, Synch-E)9500 MRP IP微波传输系统技术优势●多业务汇聚平台●业务识别●10Gbps的分组节点●根据业务需求的自适应调制●通用ODU- 9500MXC与9500MPR采用同样的ODU支持TDM至分组网络的平滑过渡，充分保护已有投资●内置分组交换节点- 基于自适应调制的分组传输- 所有业务会聚到Ethernet●高灵活性:- 模块化设计降低初期投资- 全IP节点优化网络运营●统一的网元管理系统- 可集成到光传输网络1350 OMS- 可集成到数据网络5620 SAM关于业界其他IP微波的一点说明业界一些微波厂家将带有以太接口的PDH微波或者SDH微波称作IP微波，其实这是在偷换概念。
数字微波的收发信设备概述
数字微波的收发信设备概述数字微波的收发信设备是一种用于无线通信的设备，它可以在微波频段传输数字信号。
这种设备通常由微波天线、发射机和接收机组成。
在数字微波收发信设备中，微波天线负责接收和发射微波信号。
它具有高频率和高增益的特点，可以实现远距离的通信传输。
发射机负责将数字信号转换成微波信号并发送到天线中，而接收机则负责接收并解码来自另一端的微波信号。
数字微波收发信设备可以应用于许多领域，如通信、军事、航空等。
它具有高速传输、抗干扰能力强、传输距离远、信号质量稳定等优点，因此在远距离通信和高速数据传输方面有着广泛的应用。
总的来说，数字微波收发信设备是一种高性能的通信设备，它在现代通信中发挥着重要的作用。
随着科技的不断发展，数字微波收发信设备的性能也会不断提升，为我们的通信和数据传输带来更加便利的体验。
数字微波收发信设备在无线通信领域中扮演着重要的角色，它为人们的生活和工作提供了便利。
在现代社会，无线通信已经成为人们日常生活的一部分，无论是移动通信、互联网、电视广播、卫星通信等各种应用场景都需要数字微波收发信设备来进行数据传输。
首先，数字微波收发信设备在移动通信领域中发挥重要作用。
在移动通信系统中，数字微波收发信设备被广泛应用于基站之间、基站与核心网之间的无线传输。
这些设备能够实现高速、可靠的数据传输，所以能够满足人们对高速移动通信的需求。
特别是在城市覆盖，山区、荒漠等地区无法进行有线通信覆盖，数字微波收发信设备成为了不可或缺的通信手段。
其高频高增益的特点，可以实现远距离的通信传输，同时还可以提供更大的传输带宽，满足移动通信系统对高速数据传输的需求。
除了移动通信，在数字微波收发信设备还在军事通信中发挥着关键作用。
军事通信系统对数据传输的稳定性、保密性和抗干扰性要求非常高，数字微波收发信设备具有高速传输和抗干扰能力强的优势，因此得到了广泛应用。
在军事作战和指挥控制领域，数字微波收发信设备能够快速、高效地传输作战指令和数据信息，确保了军队作战活动的顺利进行，为国家安全保障起到了重要作用。
06-ZXMWPR10微波产品设备介绍-1--201906
外观规格说明（1）
1+0配置：前面板图/PDH（16×E1）
高度：1U
重量：3.0kg
尺寸：482 mm× 44mm × 240mm(宽×高×深)
1+0配置：前面板图/PDH（ 16×E1 )带LAN口
高度：1U
重量：3.0kg
尺寸：482 mm× 44mm × 240mm(宽×高×深)
外观规格说明（2）
1+1配置：前面板图/PDH（16×E1）
高度：1U
重量：3.7kg
尺寸：482 mm× 44mm × 240mm(宽×高×深)
1+1配置：前面板图/PDH（ 16×E1 )带LAN口
高度：1U
重量：3.7kg
尺寸：482 mm× 44mm × 240mm(宽×高×深)
面板介绍（1）
12.Reset按钮
性能参数
项目
标准类型
环境要求
工作温度 相对湿度
IDU: -5°C to +45°C IDU: 小于 95% 在 +35°C
电磁兼容 安全性 电源要求 IDU功耗
符合 EN301 489-4
符合 EN60950
-48 VDC (-58VDC ～ -40 VDC)
1+0 :35W
1+1:70W
+25 dBm
+20 dBm
15 GHz
+25 dBm
+20 dBm
18 GHz
+20 dBm
+15 dBm
23 GHz
+20 dBm
+15 dBm
25 GHz
数字微波产品介绍
LAN
LED LCD AUX2 NMS2 NMS1 IF UNIT
Tributary in/out
Keyboard User I/O AUX1 ETH
GND POWER ON/OFF
FUSE
2019/11/24
数字微波培训教材——工程
15
IDU设备端口说明
2019/11/24
数字微波培训教材——工程
2
1.1 MASE Link数字微波系统概述
主要应用范围如下：
移动通信网络 自然灾害时的备用通信网络 企事业单位的专用通信网络
例如水利、电力、交通、石油、气象、防汛等
被水面、公路隔离的无线中继
另外，数字微波系统也可以在农村、海岛等 边远地区和专用通信网中为用户提供基本业务。
2019/11/24
EOW Tributary in/out
LED LCD AUX2 NMS2
IF UNIT
Keyboard User I/O AUX1
FUSE
GND POWER ON/OFF
2019/11/24
数字微波培训教材——工程
14
IDU设备端口说明
以34M容量RJ-45接头的IDU为例说明可选功能端口
EOW
5
企事业单位的专用通信网络
电力公司使用数字微波系统来 监控它的子站和传输参数。
自来水公司将其用于测量水的 流量。
私企用数字微波系统组建局域 通信网络有节省话费和信息保 密两项优点 。
2019/11/24
数字微波培训教材——工程
6
被水面、公路隔离的无线中继
这些场合包括：
港口 峡谷 私人地产 高环境要求地区 人口稠密的闹市 ……
浅谈数字微波传输及设备组成
中频 系统 承担 了接收机 大 部分 的放 大量 ， 并 具 有 自动 增 益控 制 （ Ｃ） 的功 能 ， 以保 证 到 ＡＧ
（） ２中频 调制 发信 机 中频 调制 发信 机 的方框 图如 图 ２所 示 。 自 来 数 字 终端 机 的数字 信 号经过码 型变 换后 ， 中频 在
多重 空 间分 集 接 收 和 无 损伤 切 换 等 技术 得 到 了
使 用 。 些新 技术 的使用将 进 一步推 动数 字微 波 这
传 输 系统 的发展 。
（） ２保密 性 强 ，便 于加 密 。数 字 信 号 本 身就
具有 一 定 的信码 ， 可采 用 不 同的规 律 或方 式 ， 便灵 活 方
段 。２ ０世 纪 ８ ０年代 后 期至 今 ，随着 同步 数字序
列 （Ｄ Ｓ Ｈ）在 传 输系 统 中的推广 应 用 ，数字 微波
传 输进 入 了重 要 的发展 时期 。目前 ， 波道 传输 单
速 率 可达 ３０ Ｍｂｓ以上 ，为 了进 一步 提高数 字 ０ ／ 微波 系 统 的频谱 利 用率 ， 同波道 交叉 极化传 输 、
图 ２ 中频调制发信 机
射频 系统 可 以用 微波低 噪 声放 大器 ， 或采 用 直 接混 频方 式 ， 前者 具有 较高 的接 收灵 敏度 ，而
后 者 的 电路 较为简 单 。 天馈 线系 统输 出端 的微 波
滤波 器用来 选择 工作信 道 的频 率 ， 并抑制 临近信
道 的干扰 。
统 三大部 分组 成 。 自接收 天线 的微 弱信 号进 过 来 馈 线 、 波滤 波器 、微波低 噪声 放大 器和 本振 信 微 号进行 混频 ，变成 中频信 号 ，再经过 中频 放 大器 放大 、 波后 送解 调系统 实现 数字信 号 的解 调和 滤
微波通信系统主要设备
中频系统承担了接收机大部分的放大量，并具有自动增益控制的功能，以保证达到解调系统的信号电平比较 稳定。此外，中频系统对整个接收信道的通频带和频率响应也起着决定性作用。
中继站的转接方式
数字微波中继通信系统中继站的转接方式和模拟微波相似，可以分为:再生转接、中频转接和微波转接三种。
图2微波中继转接方式图
（1）再生转接
载频为f1的接收信号经天线、馈线和微波低噪声放大器放大后与接收机的本振信号混频，混频输出为中频调 制信号，经中放后送往解调器，解调后信号经判决再生电路还原出信码脉冲序列。此脉冲序列又对发射机的载频 进行数字调制，再经变频和功率放大后以f1'的载频经由天线发射出去，如图2(a)所示。这种转接方式采用数字 接口，可消除噪声积累，也可直接上、下话路，是目前数字微波通信中最常用的一种转接方式。采用这种转接方 式时微波终点站和中继站的设备可以通用。
数字微波发信设备组成
不同的微波中继站形式由不同的发信设备组成，我们以再生中继型的微波发信设备为典型进行介绍，其组成 见图3。
图3再生中继型微波发信设备
在发信设备中，信号的调制方式分中频调制和微波直接调制。数字微波发信设备通常有如下两种组成方案。
（1）微波直接调制发射机
来自数字终端机的数字信号经码型变换后直接对微波载频进行调制。然后，经过微波功放和微波滤波器馈送 到天线振子，由天线发射出去。这种发射机的通用性差。
（2）中频转接
载频为f1的接收信号经天线、馈线和微波低噪声放大器放大后与收信本振信号混频后得到中频调制信号，经 中放放大到一定的信号电平后再经功率中放，放大到上变频器所需要的功率电平，然后和发信本振信号经上变频 得到频率为微波的调制信号，再经微波功率放大器放大后经天线发射出去，如图2(b)所示。中频转接采用中频接 口，由于省去了调制、解调器，因而设备比较简单，但中频转接不能上、下话路，不能消除噪声积累。因此，它 实际上只起到增加通信跨距的作用。
广播电视微波数字化设备的技术要点分析
广播电视微波数字化设备的技术要点分析广播电视微波数字化设备是一种用于实现数字化广播和电视传输的设备，广泛应用于无线通信、广播电视等领域。
该设备技术要点如下：1.数字化信号处理技术广播电视微波数字化设备的核心技术是数字化信号处理技术。
其涉及的技术包括数字信号采集、数字信号处理、数字信号转换、数字滤波等。
这些技术的应用，能够大大提高广播和电视的传输质量，避免信号失真和降噪等问题。
2.宽带射频技术宽带射频技术是广播电视微波数字化设备的另一个关键技术之一。
该技术能够提高数据传输速度和传输带宽，并且能够采用多传输通道技术，满足不同应用领域的需求。
3.调制解调技术数字化广播电视设备的调制解调技术涉及的是调制技术、解调技术、频率合成技术、码率转换技术等。
这些技术的应用，能够实现不同数字信号的传输，包括音频、视频、数据等，并能够提高传输效率和准确度。
数字信号处理器技术是广播电视微波数字化设备中的重要技术之一。
该技术包括DSP处理器和FPGA等技术，其应用可以实现数字信号的处理和实时变换。
这些技术的应用，能够满足不同领域的应用需求，特别是在需要高速数据传输时。
5.安全性和稳定性作为广播电视微波数字化设备，其安全性和稳定性非常重要。
为确保设备的安全性和稳定性，设备应采用先进的系统保护机制和优异的电路设计，以提高系统稳定性和稳定性。
总之，广播电视微波数字化设备对于现代广播电视的数字化传输起着重要作用。
通过上述技术要点的应用，可以提高广播和电视传输的质量和传输效率，满足不同场景和需求的应用需求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
京
信
通
信
系
统
MASELink系统设备
系统功能
强大的本机监控功能，液晶显示操作简便 通过IDU面板的LCD显示及面板简单管理操作。可 显示设置本机的工作状态和系统参数，可远距离监 视ODU 的操作，使得用户维护无需专用设备即可 判明故障。
环测功能
本地环回 本地环回主要是进行E1业务接口的环回，它将E1的输入端环 到E1的输出端。 中频环回 将IDU的发中频信号在输出端环回到收中频的输入端，主要 测IDU是否正常。 远端环回 在远端将E1的输出端环回到E1的输入端，主要测试整个链 的运行状态。不同支路可单独环回而不影响其他支路的工作
Maselink系统有无保护1+0和保护1+1两种结构。保护系统对 重要的系统单元进行备份以提高系统的性能。无保护系统的 室内单元高度为1RU，可直接安装到标准的19”机架上。保护 系统的1+1室内单元高度为3RU。
京
信
通
信
系
统
MASELink系统设备
系统功能
1＋1保护系统的室外安装方式有 两种。一种为利用RF混合电路作 分支电路的单面天线型(如右图)， 另一种为两面天线无分支单元的 结构，两面天线直接安装在室外 单元上。这两种情况下使用的室 外单元与1＋0系统时使用的室外 单元是一样的，即1＋1系统与1＋0 系统的室外单元是通用的
京
信
通
信
系
统
MASELink系统设备
系统技术指标
E1数据接口：
符合ITU-T建议 G.703、G13/T 7611-2001 输入/输出： 不平衡75欧姆（BNC） 线路码型： HDB3
散射体
(1) 直射波传播
(2) 地面波传播
(3) 散射波传播
京
信
通
信
系
统
微波传播特性
自由空间传输视距与天线高度的关系
d＝7.14√h
视距传播的理想化几何模型
天线高度（米） 传输距离（千米）
京
10 23
信
20 32
通
30 39
信
40 45
50 50
系
60 55
统
70 60
微波传播特性
自由空间传输损耗
自由空间传输损耗
外加转接损耗1 dB，则总的传输损耗为 L＝LS＋1＝131.3 dB
接收电平余量定义为：F＝G－L =177.2－131.3 ＝45.9 dB
京
信
通
信
系
统
微波传播特性
工程设计 误码率指标的估算
假设任何月份严重比特差错秒率（SES%）不大于0.002%
查表选取地形参数，即：KQ＝2.754×10－5 、A＝1 、B＝1.8 得平衰落深度为：Fd=10lgf＋18lgd－10lgPd－45.6 ＝10lg13＋18lg6－10lg0.002%－45.6 = 26.54dB 考虑雨衰的存在13GHz的微波降雨衰耗选为3dB/km
京
信
通
信
系
统
MASELink系统设备
系统功能
先进的数字化QPSK调制解调技术和滚降频谱成形技术。 采用采用了先进的集成电路技术实现四相相移键控(4PSK)调 制解调，高系统增益可使用小口径天线使系统降低成本并且 可承受恶劣的气候条件。在设备发射端和接收端均采用了均 方根奈奎斯特(Nyquist)频谱成形技术保证带外频谱抑制。 系统可配置成：无保护（1+0），保护（1+1）热备份工作模式。
京
信
通
信
系
统
MASELink系统设备
概述
MASE Link，是京信通信为适应不断增长的数字传输需求，由公司研
发中心和公司设在美国的研究所WAVE LAB联合研制开发的系列数字微波传 输系统。该设备具有组网灵活、安装简捷、性能稳定等特点，是个人线路
、城区网络、临时网络或应急通信线路及各种专业网络传输的理想选择。
京 信 通 信 系 统
MASELink系统设备
系统技术指标
数据容量 ： 2×E1 、4×E1、8×E1 、16×E1 信道带宽 ： 2×E1时 4×E1时 8×E1时 16×E1时 3.5MHz 7.0MHz 14MHz 28MHz
发信中频频率 ： 根据工作微波频段自动选择307.5MHz、308.5MHz、 309.25MHz、310MHz、310.25MHz
10
其中Δf为分集频率间隔, f为工作频率(GHz), F为衰落深度 (dB)， C 为一个与工作频率有关的常数，即: C＝1 2GHz频段 0.25 6和7GHz频段 0.125 8GHz频段 0.07 13GHz频段 0.065 15GHz频段
京 信 通 信 系 统
微波传播特性
工程设计
分集接收 空间分集:空间分集改善系数的经验公式如下
京
信
通
信
系
统
MASELink系统设备
系统设备组成
室内单元 (IDU)、室外单元 (ODU)、 网管系统、同轴电缆和天线组成
网管系统和IDU设备(1+0, 1U)
京 信 通 信 系
0.6m天线和ODU(直接安装, 1+0)
统
MASELink系统设备
系统功能
微波信道可变功能，用户组网灵活快速。
通过网管系统设置收发信机的APC(自动相位控制)环路参数，使 微波集成电路(MIC)压控振荡器(VCO)输出所要的微波信道频率。 改变微波信道频率而不须重新校正设备 微波输出功率可自动控制，提高链路的传输质量。 通过网管系统设置发信机输出功率可在-9～+27dBm内连续 可调，1dB步进。微波系统还有ATPC功能，根据微波链路 的环境状况可自动调整发信机输出功率。
Pd KQf d 10
A B
Fd
10
其中： Fd 为衰落深度，f 为工作频率(GHz) d 为传播距离(km) K 为地形因子 Q 为气候因子
京 信 通 信 系 统
微波传播特性
工程设计
在本例中，视距传输距离为6公里，微波频率为13GHz、发射功率为25 dBm 天线选取口径为0.3米，增益为29.6 dB ，门限接收电平为-91dBm（BER＝10－3 ） 系统增益定义为： G＝PT－Pr0+2GA=177.2dB 其中：PT 为发射功率（dBm）；GA为天线增益； Pr0为门限接收电平（dBm）。 Ls＝92.4＋20lg13（GHz）+20lg6(km)＝130.3 dB
Ls＝92.4十201gf(GHz)十201gd(km)dB
以上讨论视距自由空间传输，假定大气是均匀和无吸收的，而且地 面离传输路径较远，其反射可以忽略。但实际上必须考虑大气与地面的 影响，对自由空问传播公式作必要的修正。
京
信
通
信
系
统
微波传播特性
大气吸收衰减 大气中的氧分子具有磁偶极子，水蒸汽分子具有电偶极子， 它们都能从电磁波中吸收能量，产生吸收衰减，水蒸汽的最大吸 收峰在(f＝23GHz)处，氧的最大吸收峰在(f＝60GHz)处。对于 12GHz以下的频率，大气吸收衰减小于0．015dB／Km，在50km传 播距离下总衰减小于0．75dB，对于20GHz以下的频率，大气吸收 衰减小于0.02dB／Km，在50km传播距离下总衰减小于1dB，和自 由空间传输损耗相比，可以忽略不计。
If
1.2103 f S 2 d
10
Fd
10
其中 s为天线的垂直间距(m)，d为中继间距(km)， f为工 作频率(GHz)，F为衰落深度(dB)，根据实际经验，天线的 垂直间距应取工作波长的150—200倍。
京
信
通
信
系
统
数字微波通讯技术
微波传输特性 MASE Link系统设备 MASE Link之ODU设备 MASE Link之IDU设备 MASE Link之网管系统
京
信
通
信
系
统
MASELink系统设备
系统技术指标
工作频率： 8GHz设备： 7.725-8.500GHz 13GHz设备：12.750-13.250GHz 15GHz设备：14.500-15.350GHz
发信功率： +27dBm±2dB
频率稳定度 ： ±5ppm 收信机噪声系数 ： NF≤5dB 调制方式 ： QPSK 正交相移键控
收信中频频率 ： 70MHz
京
信
通
Hale Waihona Puke 信系统MASELink系统设备
系统技术指标
收信AGC范围： ≥50dB 接收门限电平：
BER
系 统 容 量 系统接收门限电平
2*E1 1×10-3 4*E1 8*E1 16*E1 2*E1 1×10-6 4*E1 8*E1 16*E1
≤-93 dBm ≤-91 dBm ≤-88 dBm ≤-84 dBm ≤-91 dBm ≤-89 dBm ≤-86 dBm ≤-82 dBm
京 信 通 信 系 统
MASELink系统设备
系统功能
丰富的用户接口
数据接口 在数据处理电路实现。两路透明的数据通道，链路两 端的用户可以利用该通道进行异步数据传输。 网管接口 在监控单元实现。用于PC机进行系统网络管理操作。 网络接口 在监控单元实现。用于同站的监控级联（并联形式）。 扩展接口 在监控单元实现。作为设备外的监控信号输入、输出 接口
京 信 通 信 系 统
微波传播特性
传输衰落
视距传输衰落主要有两个方面：一是接收电平下跌，二是由于 衰落的频率选择性而引起传输波形的失真。在多径衰落的情况下， 严格说来这两种影响是同时存在的。但在一定条件下(例如信号传 输带宽较窄)，我们可以忽略频率选择性的影响，认为在信号传输 带宽内具有相同的电平衰落深度。这种衰落，称为平衰落 平衰落概率基本上服从瑞利分布，与工作频率、传播距离、地 理位置等因素有关。CCIR推荐的计算平衰落概率的经验公式为：
