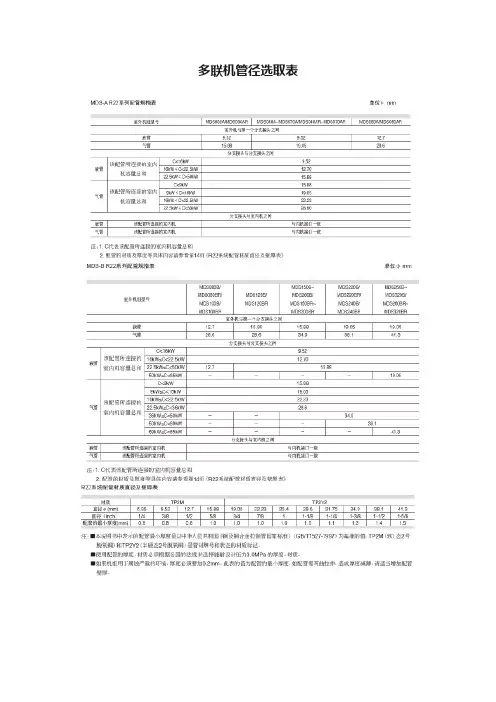

多联机配管选型表最新.

15.冷媒配管工程
15.1 冷媒配管设计
1、冷媒配管长度和落差(表1 )
注：
1.分歧管折算长度为等价配管长度0.5m。

2.内机尽量均等地安装在U型分歧管的两边。

3.当外机在上的场合且落差超过20米，建议在主管的气管上每隔10m设置一个回油弯，
回油弯规格建议如图2。

4.当外机在下时，H≥40m主管与液管需加大一号。

5.连接到室内机的第一个分歧管组件的允许长度应等于或小于40m。

但当下列条件全部满足的情
况下，允许长度可以延长为90m。

6.所有分歧管必须采用美的专用的分歧管，不按此要求操作可能导致系统严重故障!
图1
注：1、所有分歧管必须采用美的专用的分歧管，不按此要求操作可能导致系统严重故障；
2、内机尽量均等地安装在U 型分歧管的两边。

300mm 以上
图2
15.2 冷媒配管选取
1）冷媒配管类型选定(表2 )
2
4
N10
注：
1、所有分歧管必须采用美的专用的分歧管。

2、内机尽量均等地安装在U型分歧管的两边。

3、表中所有配管等效长度L1+…+L6+a+…+g+0.5*6(分歧管折算为等价配管长度0.5m)。

4、配管等效长度为单程配管等效长度，即等于气侧或液侧的等效长度。

2)室内机主、配管尺寸选定(表3 )
注意：
A.A表示：配管下游内机（从该段配管的至最后一台内机之间所有内机）的能力之和。

B.第一分歧管以外机总能力为准，其他分歧管不得大于第一个分歧管。

C.与主配管相连的分歧接口尺寸若与主配管尺寸不符，须作适当转接
3）室外机主管尺寸，连接方法 (表4)
注意：
1）请根据上表选择室外机连接配管管径，如果超配，出现主配管大于主管的情况，则按照就大原则，选择较大值的主管和主配管。

例如：三台外机16+16+14并联（总容量为46HP），连接的所有内机总容量为1360，假设所有配管等效长度≥90m，则按照外机总容量为46HP查表4.4得其主管为：Φ38.1/Φ22.2；
根据所有内机总容量为1360查表4.3得其主配管为：Φ41.3/Φ22.2，按照就大原则，最终确定主管规格为：Φ41.3/Φ22.2。

4）室外机并联连接配管组件和并联管管径(表5)
5）室外机本身接口管径尺寸(表6)
6)室内机支配管尺寸和连接方式(表7)
注：为保证室内机的最佳使用效果，请把支配管长度控制在10m以内。

若超过10m（长度禁止超过20m）,室内换热效果将受到影响。

15.3 配管设计示例
例：现以(16+12+10)HP三个模块组合为例说明配管的选定。

（假设所有配管等效长度大于90m，每条支配长度为5m）
2
4
N10一、室内侧支配管
室内侧支配管有a~g，支配管尺寸选择请参照下表。

二、主配管
1）主配管L3的下游内机有N1、N2，其总容量为140×2=280，管L3尺寸为Φ22.2/Φ9.5，分
歧管C选用FQZHN-02C。

2）主配管L4的下游内机有N3、N4，其总容量为140×2=280，管L4尺寸为Φ22.2/Φ9.5，分
歧管D选用FQZHN-02C。

3）主配管L2的下游内机有N1～N4，其总容量为140×4=560，管L2尺寸为Φ28.6/Φ15.9，
分歧管B选用FQZHN-03C。

4）主配管L7的下游内机有N6、N7，其总容量为71×2=142,管L7尺寸为Φ15.9/Φ9.5，分歧
管G选用FQZHN-01C。

5）主配管L6的下游内机有N5～N7，其总容量为140+71×2=282，管L6尺寸为Φ22.2/Φ9.5，分歧管F选用FQZHN-02C。

6）主配管L9的下游内机有N9、N10，其总容量为56×2=112，管L9尺寸为Φ15.9/Φ9.5，分歧管I选用FQZHN-01C。

7）主配管L8的下游内机有N8～N10，其总容量为140+56×2=252，管L8尺寸为Φ22.2/Φ9.5，分歧管H选用FQZHN-02C。

8）主配管L5的下游内机有N5～N10，其总容量为140×2+56×2+71×2=534，管L5尺寸为Φ28.6/Φ15.9，分歧管E选用FQZHN-03C。

9）分歧管A的下游内机有N1～N10，其总容量140×6+56×2+71×2＝1094，分歧管A选用FQZHN-04C。

三、主管
图中的主管L1，其上游外机总容量为10+12+16＝38HP，由表4查得气管/液管为：Φ38.1/Φ22.2，其下游内机总容量140×6+56×2+71×2＝1094，由表3查得气管/液管为Φ38.1/Φ19.1，按照取大值原则，最终确定主管规格为：气管/液管：Φ38.1/Φ22.2。

四、支配管
支配管有a～g，长度均小于8m。

参照表5支配管a、b、c、e、f、g尺寸为Φ15.9/Φ
9.5；支配管d尺寸为Φ12.7/Φ6.4。

五、室外模块并联
1）管g1对应的外机匹数为10HP，外机并联，参照表5，其管径为Φ25.4/Φ12.7；
管g2对应的外机匹数为12HP，外机并联，参照表5，其管径为Φ31.8/Φ15.9；
管g3对应的外机匹数为16HP，外机并联，参照表5，其管径为Φ31.8/Φ15.9。

2）管G1的上游为两台外机并联，参照表5，三台外机并联的选管规则，其管径为Φ38.1/Φ19.1。

3）三台室外机并联，参照表5，室外机连接配管组件(L+M)应选用FQZHW-03N1C。

15.4 室内机分歧管详图
1、分歧管详图
FQZHN-01C
气侧接头液侧接头
FQZHN-02C
气侧接头液侧接头
FQZHN-06C
气侧接头液侧接头
I D :15.9
(I D :19.1)
O D :22.
2
I
D :22.2
(I D :19.1)
O D :22.2
I D :22.2
I D :25.4
I D :25.4
O D :22.2
2、安装需知
1)根据下游内机容量按设计选型指引选择好分歧管的型号。

2)按照实际配管管径尺寸，用割刀等专用工具割掉不需要的部分，以FQZHN-01C 气侧为例，操作步骤如下：
a.当选用FQZHN-01C 这个型号后，得到的实物如图一所示，假定现使用的配管为 ， 按照图二所示切割分歧管组件中已经焊接的接管。

b.然后按图二所示切割独立的接管。

c.将独立的接管与U 形三通进行焊接。

d.将分歧管组件与现场配管进行焊接。

3)特别注意以下几种特殊情况的处理：
a.当实际配管管径与未焊接一端的U 形三通可匹配时，直接将配管与U 形三通进行焊接。

b.对于FQZHN-06C 未焊接的独立接管，请按照图三所示，如果需要扩口一端，请在缩口端根部进行切割，需要缩口端则相反。

图1 图2 图3 3、安装注意事项
1) 注意水平直管的距离。

a.铜管转弯处与相邻分歧管间的水平直管段距离应≥0.5m。

b.相邻两分歧管间的水平直管段距离应≥0.5m。

c.分歧管后连接室内机的水平直管段距离应≥0.5m。

2) 注意水平、垂直放置。

15.5 室外机分歧管详图
1、分歧管详图
FQZHW-02N1C
气侧接头液侧接头
气平衡1接头(无) 气平衡2接头(无) 油平衡(无)
FQZHW-03N1C
气侧接头
液侧接头
气平衡1接头气平衡2接头油平衡
ID:15.9 M
ID:19.1
N
ID:6.4
P
FQZHW-04N1C
气侧接头
液侧接头
气平衡1接头气平衡2接头油平衡
ID:15.9
M(2个)
ID:19.1
N(2个)
ID:6.4
P(2个)
2、安装须知
1)根据室外机并联数量按设计选型指引选择好分歧管的型号。

2)按照实际配管管径尺寸，用割刀等专用工具割掉不需要的部分，以FQZHW-02N1C气侧为例，操作步骤如下：
a.当选用FQZHW-02N1C 这个型号后，得到的实物如图一所示，假定现机器出管为Φ31.8，主管为Φ38.1。

按照图二所示切割分歧管组件中的独立接管Q1。

b.按照图二所示意将独立接管Q1、Q3与U 形三通Q4进行焊接，由于选用配管管径Φ31.8与未焊接一端U 形三通可直接匹配，废弃独立接管Q2。

c.然后按图三所示将分歧管组件与现场配管进行焊接。

3)特别注意以下问题：
a.当实际配管管径与未焊接一端的U 形三通可匹配时，直接将配管与U 形三通进行焊接。

b.对于接管Q3和Q7，如果需要切割，请按照图四所示，请在扩口的根部进行切割。

从根部割开
图一图二
图四
3、安装注意事项
1) 注意水平直管的距离。

a.相邻两分歧管间的水平直管段距离应≥0.5m 。

b.分歧管后连接室内机的水平直管段距离应≥0.5m 。

4、室外机分歧管的外观尺寸图和连接图。
