第一节 托盘及托盘搬运车
二、托盘搬运车 （一）手动托盘搬运车 1.工作原理 为实现托盘货物搬运，手动托盘搬运车具 有举升、搬运、放下三大功能。 搬运车货叉插入托盘后，利用人力上下按 压手动控制垛柄，使液压装置中的柱塞被压力 油顶起，柱塞依靠连杆机构带动货叉上升，实 现托盘货物举升，举升高度一般可达200mm ；举升后货物的水平移动由推拉控制舵柄实现 ；到货位后提起控制舵柄上的升降控制手柄， 油缸回油，货叉即下降，由于装置有手动缓降 控制阀，能够保证托盘货物被缓慢放下。
第一节 托盘及托盘搬运车
二、托盘搬运车 （二）电动托盘搬运车 又称电动托盘车 或电动搬运车，是一 种应用广泛的轻小型 装卸搬运机械，它以 蓄电池提供动力，由 直流电机驱动行走， 有液压提升装置，通 过操纵手柄集中控制 。
第一节 托盘及托盘搬运车
二、托盘搬运车 （二）电动托盘搬运 1.工作原理 （1）提升机构 手泵提升机构，蓄电池中的电能只供行走 使用，有利于节省电能，方便操作，简化机构 ，其工作原理类似手动托盘搬运车。 （2）行走及制动机构 包括电动机、减速器等，采用手柄控制实 现无极变速，其传动简单，结构紧凑，以便取 得最小的转弯半径。制动机构一般采用电机磁 盘式制动器
双向进叉托盘 四向进叉托盘 局部四向进叉托盘
第一节 托盘及托盘搬运车
一、托盘 （二）托盘的类型
2.立柱式托盘
3.箱式托盘
第一节 托盘及托盘搬运车
一、托盘 （二）托盘的类型
4.笼式托盘
5.滑片托盘
第一节 托盘及托盘搬运车
一、托盘 （三）托盘的材质
托盘材质 木材
塑料 金属
纸
特征
手工制作，取材方便、易于制造、维修容易、成本低等 优点。用人造板材料做的托盘还可以免熏蒸、免卫生检 疫。 形状稳定，耐用，使用寿命长；不吸水，耐酸耐碱，易 于清洁；结构种类多样，应用范围广；可回收利用。抗 弯强度低，容易变形而难以恢复，与木托盘相比其承载 能力小很多。
业 1．常见集货入库作业设备类型； 2．常见集货入库作业设备的分类及基本原理；
设 3．常见集货入库作业设备的工作流程和操作注意事项 。
备
第一节 托盘及托盘搬运车
一、托盘 托盘是一种用来集结、堆存货物以便于装卸和
搬运的水平板，是物流作业中必不可少的装载工 具。其结构比较简单，配合一定的机械设备，能 够自动化或机械化装卸、搬运和堆存货物，大大 提升作业效率。
环保，可回收再利用。轻型钢托盘具有很好的刚性和稳 定性，同时价格低。 重量轻；可100%回收重做，符合环保要求；在货物平均 分布状态下，承载量大；耐冲击性好，对货物能提供很 好地保护。
第一节 托盘及托盘搬运车
一、托盘 （四）托盘标准规格 1. 国际托盘标准规格：1200mm×800mm、 1200mm×1000mm、219mm×1016mm、 140mm×1140mm、1067mm×1067mm、 1100mm×1100mm。 2. 2007年，新的《联运通用平托盘主要尺寸及 公差》（GB/T2934-2007）颁布，将我国联运 通用托盘标准规格规定为1200mm×1000mm 和1100mm×1100mm两种。
据测算，把1000件每件重量为25kg的一垛非 集装货物移送60m后再码成垛，这一作业若由1人 使用搬运车，每车装10件，完成需23.2小时，而 使用托盘集装，仅需0.8小时，效率提高29倍。
第一节 托盘及托盘搬运车
一、托盘 （一）托盘的特点 1.自重小 2.返空容易 3.装盘容易 4.可集中一定装载量 5.保护性差
第一节 托盘及托盘搬运车

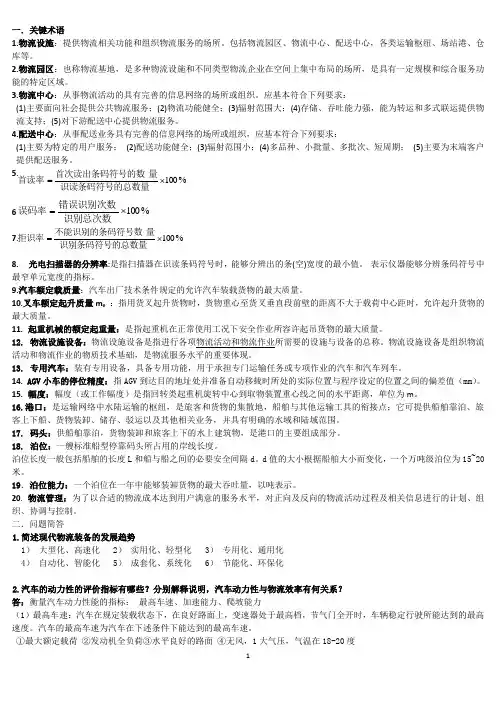

物流设施与设备第一章 集货入库作业设备
2020年6月3日星期三
托盘及托盘搬运车 托盘堆高车 电动叉车 堆垛机
集
教学目标
货 能力目标 ： 入 1．能够正确识别各类集货入库作业设备； 库 2．能够操作简单的集货入库作业设备，如手动托盘搬
运车、堆高车等；
作 3．能够根据需求科学选用入库作业设备。
知识目标 ：
第一节 托盘及托盘搬运车
二、托盘搬运车 （二）电动托盘搬运 1.工作原理 （3）连杆和平衡机构 电动托盘搬运车进行提升作业时，油缸柱 塞被液压油顶升后，由连杆机构推动货叉，实 现平衡提升；车体后的平衡轮机构能在路面少 量高低不平时，使车体保持平衡稳定。 （4）电器控制系统 电器控制选用无级调整系统，起步、行走 平衡，工作可靠，维护简单。前进，后退、制 动全部集中于操纵手把端部。
第一节 托盘及托盘搬运车
二、托盘搬运车 （一）手动托盘搬运车 2.操作方法 （1）把升降控制手柄抬起； （2）推或拉控制舵柄以使搬运车到达托盘货物 下方，或者人工直接码放货物在货叉上； （3）把升降控制手柄压下，上下来回按压控制 舵柄； （4）推拉控制舵柄至卸货位置卸货； （5）卸货时，把升降控制手柄抬起，货叉随同 托盘缓慢下降至合适位置，完成卸货。
第一节 托盘及托盘搬运车
一、托盘 （五）托盘作业 1.托盘码垛方式
重叠式
层间纵横 交错式
正反交错式 旋转交错式
第一节 托盘及托盘搬运车
一、托盘 （五）托盘作业 2.托盘货物紧固方法 （1）捆扎 （2）粘合 （3）加框架紧固 （4）网罩紧固 （5）专用全属卡具固定 （6）中间夹摩擦材料紧固
第一节 托盘及托盘搬运车
二、托盘搬运车 托盘搬运车是一种
主要用于搬运托盘的物 流设备，也可用于直接 搬运货物，由于其车体 紧凑、移动灵活、自重 轻和环保性能好而广泛 应用于工厂、仓库等需 要水平搬运货物的场合 。一般分为手动托盘搬 运车和电动托盘搬运车 。
第一节 托盘及托盘搬运车
二、托盘搬运车 （一）手动托盘搬运 也称“地牛”，在 使用时将货叉插入托 盘孔内，由人力驱动 液压系统来实现托盘 货物的起升和下降， 并由人力推拉完成搬 运作业。
第一节 托盘及托盘搬运车
一、托盘 （二）托盘的类型 1.平托盘
按台面 不同划分
单面托盘 双面托盘
平托盘
按货叉 插入口 不同划分
双向进叉托盘 四向进叉托盘 局部四向进叉托盘
第一节 托盘及托盘搬运车
一、托盘 （二）托盘的类型 1.平托盘
单面托盘
双面托盘
第一节 托盘及托盘搬运车
一、托盘 （二）托盘的类型 1.平托盘
第一节 托盘及托盘搬运车
二、托盘搬运车 （一）手动托盘搬运车 1.工作原理 为实现托盘货物搬运，手动托盘搬运车具 有举升、搬运、放下三大功能。 搬运车货叉插入托盘后，利用人力上下按 压手动控制垛柄，使液压装置中的柱塞被压力 油顶起，柱塞依靠连杆机构带动货叉上升，实 现托盘货物举升，举升高度一般可达200mm ；举升后货物的水平移动由推拉控制舵柄实现 ；到货位后提起控制舵柄上的升降控制手柄， 油缸回油，货叉即下降，由于装置有手动缓降 控制阀，能够保证托盘货物被缓慢放下。
第一节 托盘及托盘搬运车
二、托盘搬运车 （二）电动托盘搬运车 又称电动托盘车 或电动搬运车，是一 种应用广泛的轻小型 装卸搬运机械，它以 蓄电池提供动力，由 直流电机驱动行走， 有液压提升装置，通 过操纵手柄集中控制 。
第一节 托盘及托盘搬运车
二、托盘搬运车 （二）电动托盘搬运 1.工作原理 （1）提升机构 手泵提升机构，蓄电池中的电能只供行走 使用，有利于节省电能，方便操作，简化机构 ，其工作原理类似手动托盘搬运车。 （2）行走及制动机构 包括电动机、减速器等，采用手柄控制实 现无极变速，其传动简单，结构紧凑，以便取 得最小的转弯半径。制动机构一般采用电机磁 盘式制动器
双向进叉托盘 四向进叉托盘 局部四向进叉托盘
第一节 托盘及托盘搬运车
一、托盘 （二）托盘的类型
2.立柱式托盘
3.箱式托盘
第一节 托盘及托盘搬运车
一、托盘 （二）托盘的类型
4.笼式托盘
5.滑片托盘
第一节 托盘及托盘搬运车
一、托盘 （三）托盘的材质
托盘材质 木材
塑料 金属
纸
特征
手工制作，取材方便、易于制造、维修容易、成本低等 优点。用人造板材料做的托盘还可以免熏蒸、免卫生检 疫。 形状稳定，耐用，使用寿命长；不吸水，耐酸耐碱，易 于清洁；结构种类多样，应用范围广；可回收利用。抗 弯强度低，容易变形而难以恢复，与木托盘相比其承载 能力小很多。
业 1．常见集货入库作业设备类型； 2．常见集货入库作业设备的分类及基本原理；
设 3．常见集货入库作业设备的工作流程和操作注意事项 。
备
第一节 托盘及托盘搬运车
一、托盘 托盘是一种用来集结、堆存货物以便于装卸和
搬运的水平板，是物流作业中必不可少的装载工 具。其结构比较简单，配合一定的机械设备，能 够自动化或机械化装卸、搬运和堆存货物，大大 提升作业效率。
环保，可回收再利用。轻型钢托盘具有很好的刚性和稳 定性，同时价格低。 重量轻；可100%回收重做，符合环保要求；在货物平均 分布状态下，承载量大；耐冲击性好，对货物能提供很 好地保护。
第一节 托盘及托盘搬运车
一、托盘 （四）托盘标准规格 1. 国际托盘标准规格：1200mm×800mm、 1200mm×1000mm、219mm×1016mm、 140mm×1140mm、1067mm×1067mm、 1100mm×1100mm。 2. 2007年，新的《联运通用平托盘主要尺寸及 公差》（GB/T2934-2007）颁布，将我国联运 通用托盘标准规格规定为1200mm×1000mm 和1100mm×1100mm两种。
据测算，把1000件每件重量为25kg的一垛非 集装货物移送60m后再码成垛，这一作业若由1人 使用搬运车，每车装10件，完成需23.2小时，而 使用托盘集装，仅需0.8小时，效率提高29倍。
第一节 托盘及托盘搬运车
一、托盘 （一）托盘的特点 1.自重小 2.返空容易 3.装盘容易 4.可集中一定装载量 5.保护性差
第一节 托盘及托盘搬运车
物流设施与设备第一章 集货入库作业设备
2020年6月3日星期三
托盘及托盘搬运车 托盘堆高车 电动叉车 堆垛机
集
教学目标
货 能力目标 ： 入 1．能够正确识别各类集货入库作业设备； 库 2．能够操作简单的集货入库作业设备，如手动托盘搬
运车、堆高车等；
作 3．能够根据需求科学选用入库作业设备。
知识目标 ：
第一节 托盘及托盘搬运车
二、托盘搬运车 （二）电动托盘搬运 1.工作原理 （3）连杆和平衡机构 电动托盘搬运车进行提升作业时，油缸柱 塞被液压油顶升后，由连杆机构推动货叉，实 现平衡提升；车体后的平衡轮机构能在路面少 量高低不平时，使车体保持平衡稳定。 （4）电器控制系统 电器控制选用无级调整系统，起步、行走 平衡，工作可靠，维护简单。前进，后退、制 动全部集中于操纵手把端部。
第一节 托盘及托盘搬运车
二、托盘搬运车 （一）手动托盘搬运车 2.操作方法 （1）把升降控制手柄抬起； （2）推或拉控制舵柄以使搬运车到达托盘货物 下方，或者人工直接码放货物在货叉上； （3）把升降控制手柄压下，上下来回按压控制 舵柄； （4）推拉控制舵柄至卸货位置卸货； （5）卸货时，把升降控制手柄抬起，货叉随同 托盘缓慢下降至合适位置，完成卸货。
第一节 托盘及托盘搬运车
一、托盘 （五）托盘作业 1.托盘码垛方式
重叠式
层间纵横 交错式
正反交错式 旋转交错式
第一节 托盘及托盘搬运车
一、托盘 （五）托盘作业 2.托盘货物紧固方法 （1）捆扎 （2）粘合 （3）加框架紧固 （4）网罩紧固 （5）专用全属卡具固定 （6）中间夹摩擦材料紧固
第一节 托盘及托盘搬运车
二、托盘搬运车 托盘搬运车是一种
主要用于搬运托盘的物 流设备，也可用于直接 搬运货物，由于其车体 紧凑、移动灵活、自重 轻和环保性能好而广泛 应用于工厂、仓库等需 要水平搬运货物的场合 。一般分为手动托盘搬 运车和电动托盘搬运车 。
第一节 托盘及托盘搬运车
二、托盘搬运车 （一）手动托盘搬运 也称“地牛”，在 使用时将货叉插入托 盘孔内，由人力驱动 液压系统来实现托盘 货物的起升和下降， 并由人力推拉完成搬 运作业。
第一节 托盘及托盘搬运车
一、托盘 （二）托盘的类型 1.平托盘
按台面 不同划分
单面托盘 双面托盘
平托盘
按货叉 插入口 不同划分
双向进叉托盘 四向进叉托盘 局部四向进叉托盘
第一节 托盘及托盘搬运车
一、托盘 （二）托盘的类型 1.平托盘
单面托盘
双面托盘
第一节 托盘及托盘搬运车
一、托盘 （二）托盘的类型 1.平托盘
