钢锭的凝固
凝固原理
r*取决于系统自由能变化和界面 能,自由能变化愈大(过冷度愈 大),界面能愈小,临界半径r* 愈小。
8
形核功△G*
在r=r*时,△G为正值,说 明形成临界晶核时,需要一定 能量,这个补充能量称为形核 功△G*;
必须获得大小相当于形核功的 额外能量才能形成临界晶核, 这部分能量由液态金属的能量 起伏来供给; 形核功△G*为:
11
非均质形核
在连铸过程钢水凝固时,液相 中形核比均质形核所要求的过 冷度要小的多; 只要有几℃~20℃的过冷度 就可形核; 这是因为存在于液体中的悬浮 质点和表面不光滑的模壁,均 可作为核心的依托而发展成晶 核; 非均质形核的过冷度和形核功 比均质形核大大减少; 在实际生产过程中,主要是非 均质形核。
如r<r*:
晶核长大导致系统自由能增加,新相 不稳定;
如r>r*:
晶核长大导致系统自由能减少,新相 晶核能够稳定长大。
7
晶核的临界半径r*
在r=r*时:
(△G)/ r=4r*2(GB-GA)+8r* =0
△G=4/3r3(GS-GL) +4r2
r*=-2/(GB-GA)=-2/△Gs =-2 Ts/△Hs/△T
3 2 NkT ΔE 16πρ TS D I exp 2 exp 2 h kT 3L ΔT kT S
10
有效形核温度
某过冷度下形核速率显著 增加,该温度称为有效形核 温度;
~0.2Ts
有效形核过冷度大约为~ 0.2Ts; 在这种过冷度下,临界晶 核r*为~10-7cm。
15
ቤተ መጻሕፍቲ ባይዱ
树枝晶长大
金属快速凝固
电器产品结构的缩小和性能的提高受到较大的 限制
由上所述,常规凝固工艺存在的缺陷已经成为改 善现有合金的微观组织和性能、调整成分和研制 新型合金材料的严重障碍,这种状况迫使人们从 20世纪60年代前后开始快速凝固技术的探索。
金有关的论文数量呈指数上升;到1985年,每年 发表的有关论文已达1000余篇。
已经召开了6次急冷金属国际会议和3次快速凝固 国际会议;1985年,快速凝固学术期刊“Int. J Rapid Solidification”创刊
2.2 快速凝固技术的分类
急冷技术
急冷技术,即Rapid Quenching Technology,简 称RQT技术。急冷技术的核心是设法提高凝固过 程中金属熔体的冷却速度。
对于熔化熵⊿Sm >17J/molK的非金属,只 要熔化熵不是很大,晶体形貌也易于发展 为树枝晶,
对于熔化熵⊿Sm很大的非金属,晶体形貌 仍为规则的几何形状。
溶质再分配:
以固溶体金属为例,金属在凝固时,溶质元 素在固液相中的平衡浓度是有差别的,以下式 表示:
金属凝固时发生的溶质再分配现象会引起凝 固偏析和组成过冷。
(1)形核
从金属液中形成结晶核心,必须满足一定 的热力学和动力学条件。
热力学条件:
以纯金属或单相合金的均匀形核为例。从金 属液中形成晶核时,单位体积的自由能变化应该 满足下式:
如果忽略H、S随金属熔体温度而发生的变化,
同时假设纯金属或单相合金的晶核表面为平面, 当T=Tm时,下式成立:
将(3)式带入(1)式,得 :
连续铸造PPT课件
铸铁
第四节 薄板的连铸技术
铸钢液芯连铸连轧
优点:
大幅度节约能源 显著改变钢锭的质量 扩大连铸产品品种 节省轧制工艺和设备
铸钢液芯连铸连轧
钢锭液芯轧制与普通轧制 的区别:
➢ 变形在表面的凝固层, 内部钢液可以任意流动, 向各个方向等值传递压 力。
➢ 出现拉应力,可能导致 内裂纹,出现漏钢
➢ 部分抵消钢锭矫直过程 的拉应力,防止矫直裂 纹的形成
双带激冷连续铸造的工作原理
单带激冷连续铸造的工作原理
喷射沉积法带材连铸工作原理
反铸造法
O.C.C.连铸技术
O.C.C.连铸技术的原理与特点
原理:铸型加热 O.C.C.连铸技术的特点
➢得到完全单方向凝固的无限长的柱 状晶组织 ➢存在液相隔离,摩擦力小,牵引力 小,利于进行任意复杂形状截面型材 的连铸 ➢凸向液面,气体和杂质难以进入液 相 ➢缺陷少,组织致密,消除了横向晶 界,塑性加工性好
中间的固相对外层的 液相具有支撑作用。
凸出的凝固界面有利 于晶粒的淘汰。
温度太高或拉伸速度 太快、温度太低都不好。
凝固组织的形成
晶粒的淘汰速率 除了与晶粒的晶体学 取向有关外,还和凝 固界面的宏观形貌有 关。
写在最后
成功的基础在于好的学习习惯
The foundation of success lies in good habits
S搅拌
引起两相区内枝晶的破碎,并进入液相区,促进等轴晶凝固组织的形成,细 化等轴晶粒。
F搅拌
促使枝晶骨架的位置调整和促使等轴晶的形成,防止中心偏析和V型偏析
第三节 其他合金的连铸技术
铝合金的连续铸造
凝固组织的控制
凝固组织的控制
铸锭凝固组织
此时,四周温度梯度变缓,中心温度下降至结
过去的时间内,大量形核,形成细小等轴晶外
随着外壳形成收缩,形成气隙,传热变慢,枝
4.1铸锭/坯的凝固组织
•正常偏析
•按照异分结晶一般规律进行凝固,由此产生的偏析即为正常偏析
•分四种情况:
•平衡态凝固
•液态均匀,固态不发生扩散
•液态不均匀,固态也不扩散
•液态和固态均有一定程度但不达到平衡的扩散
4.1铸锭/坯的凝固组织
•原因:
•在出现树枝晶的条件下,枝晶尖端部分孤立深入正面液体中,正面的界面很小,而枝晶之间残留大量液
体,所以枝晶要依靠与枝晶主轴垂直的方向扩散而扩
展凝固界面。
相比之下,纵向的扩散较小,。
大锻件 第4部分 锻造用钢锭及铸锭技术
第四部分锻造用钢锭及铸锭技术一、 大型钢锭的组织结构及类型1.大型钢锭的组织结构z 激冷层:锭身表面的细小等轴晶区。
厚度仅6~8mm ;因过冷度较大,凝固速 度快,无偏析;有夹渣、气孔等缺陷。
z 柱状晶区:位于激冷层内侧;由径向呈细长的柱状晶粒组成;由于树枝状 晶沿温度梯度最大的方向生长,该方向恰为径向,因此形成了柱状晶区;其凝固速度较快,偏析较轻,夹杂物较少;厚度约50~120mm 。
z 分枝树枝晶区:从柱状晶区向内生长;主轴方向偏离柱状晶,倾斜,并出现 二次以上分枝;温差较小,固液两相区大,合金元素及杂质浓度较大。
z A 偏析区:枝状晶间存在残液,比锭内未凝固的钢液密度小,向上流动,形成A 偏析;在偏析区合金元素和杂质富集,存在较多的硫化物,易产生偏析裂纹。
z 等轴晶区:位于中心部位;温差很小,同时结晶,成等轴晶区。
钢液粘稠, 固相彼此搭桥,残液下流形成V 偏析,疏松增多。
z 沉积锥区:位于等轴晶区的底端;由顶面下落的结晶雨、熔断的枝状晶形成的自由晶组成,显示负偏析;等轴的自由晶上附着大量夹杂物,其组织疏松,且夹杂浓度很大;应切除。
z 冒口区:最后凝固的顶部;因钢液的选择性结晶,使后凝固的部分含有大量的低熔点物质,最后富集于上部中心区,其磷、硫类夹杂物多;若冒口保温不良,顶部先凝固,因无法补缩形成缩孔;质量最差,应予切除。
2. 大型钢锭的类型z 普通钢锭高径比:=+dD H 2 1.8~2.5;通常,10吨以下的钢锭:2.1~2.3,10吨以上的钢锭:1.5~2;锥度:=%100-D Hd 3~4% ; 横断面为8棱角形。
大钢锭为16,24,32棱角。
z 短粗型钢锭高径比: 0.5~2;锥度: 8~12%。
高宽比减小,锥度加大有利于钢锭实现自下而上顺序凝固,易于钢水补缩,中心较密实;有利于夹杂上浮,气体外溢,减少偏析;锭身较短,钢水压力小,侧表面不易产生裂纹;锥度大,易脱模;可增加拔长锻比。

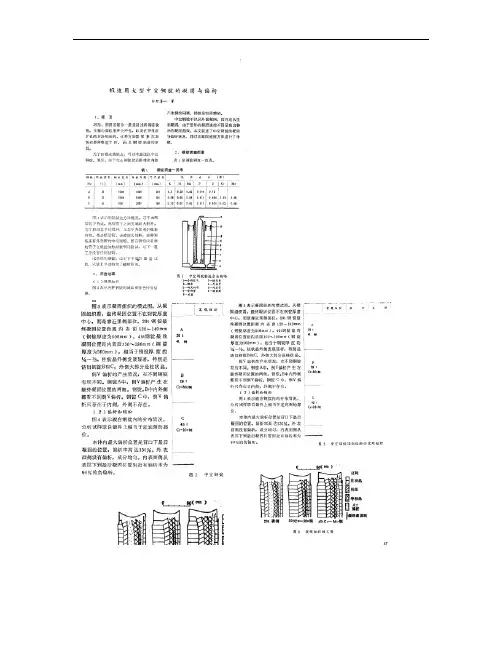

锻造用大型中空钢锭的凝固与偏析.
