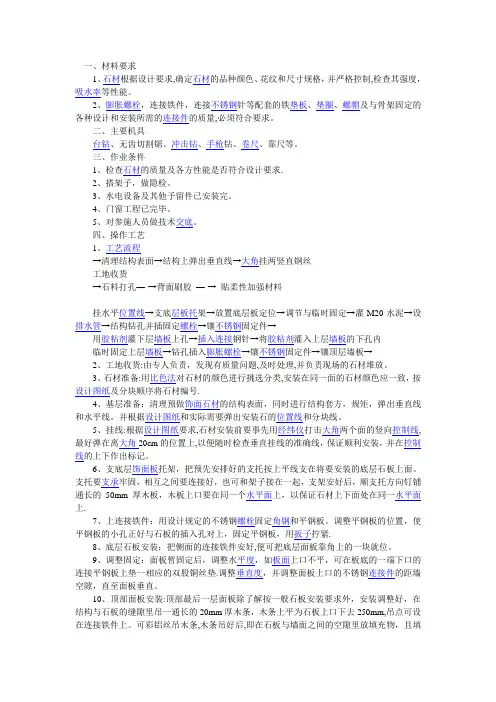

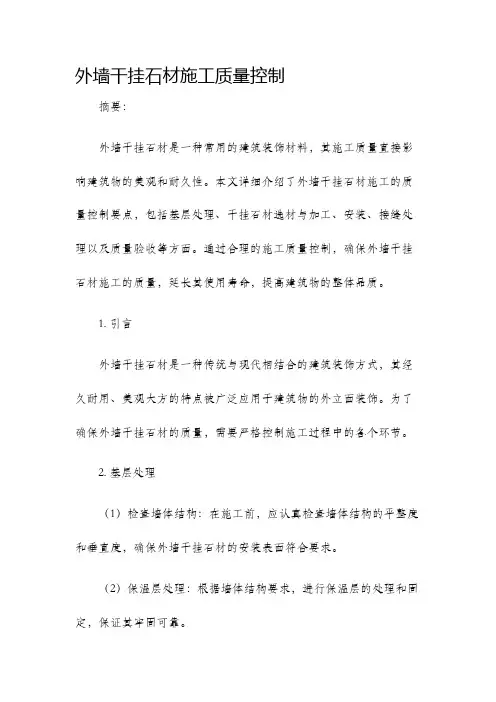

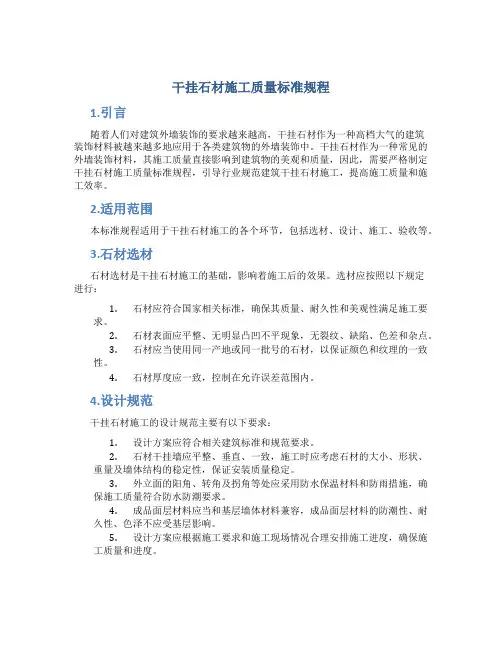

干挂石材现场施工工艺及质量检查标准

一、材料要求1、石材根据设计要求，确定石材的品种颜色、花纹和尺寸规格，并严格控制，检查其强度，吸水率等性能。

2、膨胀螺栓，连接铁件，连接不锈钢针等配套的铁垫板、垫圈、螺帽及与骨架固定的各种设计和安装所需的连接件的质量，必须符合要求。

二、主要机具、工艺流程→清理结构表面→结构上弹出垂直线→大角挂两竖直钢丝工地收货→石料打孔——→背面刷胶——→ 贴柔性加强材料挂水平位置线→支底层板托架→放置底层板定位→调节与临时固定→灌M20水泥→设排水管→结构钻孔并插固定螺栓→镶不锈钢固定件→用胶粘剂灌下层墙板上孔→插入连接钢针→将胶粘剂灌入上层墙板的下孔内临时固定上层墙板→钻孔插入膨胀螺栓→镶不锈钢固定件→镶顶层墙板→2、工地收货：由专人负责，发现有质量问题，及时处理，并负责现场的石材堆放。

34装石的位置线和分块线。

两个面的竖向控制线，最好弹在离大角20cm保证顺利安装，并在控制线的上下作出标6、支底层饰面板托架，把预先安排好的支托按上平线支在将要安装的底层石板上面。

支托要支承牢固，相互之间要连接好，也可和架子接在一起，支架安好后，顺支托方向钉铺通长的50mm厚木板，木板上口要在同一个水平面上，以保证石材上下面处在同一水平面上。

7、上连接铁件：用设计规定的不锈钢螺栓固定角钢和平钢板。

调整平钢板的位置，使平钢板的小孔正好与石板的插入孔对上，固定平钢板，用扳子拧紧。

8、底层石板安装：把侧面的连接铁件安好，便可把底层面板靠角上的一块就位。

9、调整固定：面板暂固定后，调整水平度，如板面上口不平，可在板底的一端下口的连接平钢板上垫一相应的双股铜丝垫。

调整垂直度，并调整面板上口的不锈钢连接件的距墙空隙，直至面板垂直。

10、顶部面板安装：求外，安装调整好，、花岗石表面的防污条、要及时清擦，净残留在门窗框、玻璃和金属、饰面板上污物。

2、认真贯彻合理施工顺序，少数工种的活应做在前面、防止损坏、污染外挂石材饰面板。

3、拆改架子和上料时，严禁碰撞干挂石材饰面板。

4、外饰面完活后，易破损部分的棱角处要钉护角保护，其他工种操作时不得划伤面漆和碰坏石材。

5、完工的外挂石材应设专人看管，遇有危害成品的行为，应立即制止，并严肃处理。

六、应注意的质量问题1、外饰石板面层颜色不一，主要是石材质量较差，施工时没有进行试拼和认真的挑选。

2、线条不直，缝格不匀，不直，主要是施工前没有认真按图纸尺寸，核对结构施工的实际尺寸，以及分段分块，不弹线不细，拉线不直和吊线校正不勤等原因造成。

3、打胶嵌缝不细，操作人员应认真施工，检查人员应细致验收。

4、墙面脏、斜视有胶痕，一是操作工艺造成，二是操作人员造控制、检查其抗折、抗拉及抗压强度，吸水率、耐冻融循环等性能。

块材的表面应光洁、方正、平整、质地坚固，不得有缺楞、掉角、暗痕和裂纹等缺陷。

1.1.2 膨胀螺栓、连接铁件、连接不锈钢针等配套的铁垫板、垫圈、螺帽及与骨架固定的各种设计和安装所需要的连接件的质量，必须符合国家现行有关标准的规定。

若设计无明确说明，所有钢材均采用Q235碳素钢，钢材表面用热镀锌处理，钢材符合现行国家标准《碳素结构钢》GB700中的规定，现场焊接部位清理后采用富锌底漆外罩面进行防腐处理。

若设计无说明，所有不锈钢螺栓均需配置弹簧垫片。

焊缝焊接：设计未注明焊缝采用标准三级焊缝，焊缝高6mm，满焊，镀锌钢材间焊接搭接处需打磨除去镀锌层。

1.1.3 嵌缝胶：采用进口或国产的中性硅酮耐候密封胶，产品符合《建筑用硅酮结构密封胶》GB16776-2005和《硅酮建筑密封胶》GB/T14683-2002规定。

1.1.4织班组施工。

1.2.5——搭设脚手架——测量放线——底层石材安装——上层石材安装（整体安装完毕）——密封填缝——清理——验收2.2 操作工艺2.2.1 石材验收：材料进场要对每块石材进行验收，要认真检查材料的规格、型号是否正确，与料单是否相符，是否有破碎、缺楞、掉角、暗痕、裂纹、局部污染、表面洼坑、麻点、有无风化及进行边角垂直和平整度测量，对存有明显上述缺陷和隐伤的要挑出单独码放，不得使用。

石材堆放地要夯实，垫10cm×10cm通长方木，让其高出地面8cm以上，方木上最好钉上橡胶条，让石材按75°立放斜靠在专用的钢架上，每块石材之间要用塑料薄膜隔开靠紧码放。

2.2.2搭设脚手架：采用钢管扣件搭设双排脚手架，要求立杆距墙面净距不小于500mm，短横杆距墙面净距不小于300mm，架体与主体结构连接锚固牢固，架子上下满铺跳板，外侧设置安全防护网。

2.2.3 石材表面处理：用石材护理剂进行石材六面体防护处理，此工序必须在无污染的环境下进行，24h要打孔的小面与钻头垂直，使孔成型后准确无误，8～10mm。

2.2.5测量放线：按设计图纸要求，石材安装前要事先用经纬仪打出大角两个面的竖向控制线，最好弹在离大角20cm的位置上，以便随时检查垂直挂线的准确性，保证顺利安装。

竖向挂线宜用φ1.0～φ1.2的钢丝为好，下边沉铁随高度而定，一般40m以下高度沉铁重量为8～10kg，上端挂在专用的角钢架上，角钢架用膨胀螺栓固定在建筑大角的顶端，一定要挂在牢固、准确、不易碰动的地方，并要注意保护和经常检查。

并在控制线的上、下作出标记。

2.2.6 支底层饰面板托架：把预先加工好的支托按上平线支在将要安装的底层石板上面。

支托要支承牢固，相互之间要连接好，也可和架子接在一起，支架安好后，顺支托方向铺通长的50mm厚木板，木板上口要在同一水平面上，以保证石材上下面处在同一水平面上（根据实际情况选择是否需要本项）。

2.2.7 在围护结构上打孔、下膨胀螺栓：在结构表面弹好水平线，按然后按点打孔，打孔可使用冲击钻，上φ12.580mm宜将本层所需的膨使平钢板的小孔正好与石板的插入孔对正，固定平钢板，用力矩扳手拧紧。

2.2.9 底层石材安装：把侧面的连接铁件安好，便可把底层面板靠角上的一块就位。

方法是用夹具暂固定，先将石材侧孔抹胶，调整铁件，插固定钢针，调整面板固定。

依次按顺序安装底层面板，待底层面板全部就位后，检查一下各板是否在一条线上，如有高低不平的要进行调整；低的可用木楔垫平；高的可轻轻适当退出点木楔，直至面板上口在一条水平线上为止；先调整好面板的水平与垂直度，再检查板缝，板缝宽应按设计要求，误差要匀开。

并用嵌固胶将锚固件填堵固定。

2.2.10 上行石板安装：把嵌固胶注入下一行石板的插销孔内，再把长45mm的φ5连接钢针通过平板上的小孔插入至石材端面插销孔，上钢针前检查其有无伤痕，长度是否满足要求，钢针安装要保证垂直。

2.2.11 调整固定：面板暂固定后，调整水平度，如板面上口不平，可在板底的一端下口的连接平钢板上垫一相应的双股铜丝垫，若铜丝垂直度，2.2.12安装调整后，20mm作为压顶盖板之用。

4cm左右的纸带型不干胶带，边沿要贴齐、贴严，在大理石板间的缝隙处嵌弹性泡沫填充（棒）条，填充（棒）条嵌好后离装修面5mm，最后在填充（棒）条外用嵌缝枪把中性硅胶打入缝内，打胶时用力要均，走枪要稳而慢。

如胶面不太平顺，可用不锈钢小勺刮平，小勺要随用随擦干净，嵌底层石板缝时，要注意不要堵塞流水管。

根据石板颜色可在胶中加适量矿物质颜料。

2.2.14 清理大理石、花岗石表面，刷罩面剂：把大理石、花岗石表面的防污条掀掉，用棉丝将石板擦净，若有胶或其他粘结牢固的杂物，可用开刀轻轻铲除，用棉丝蘸丙酮擦至干净。

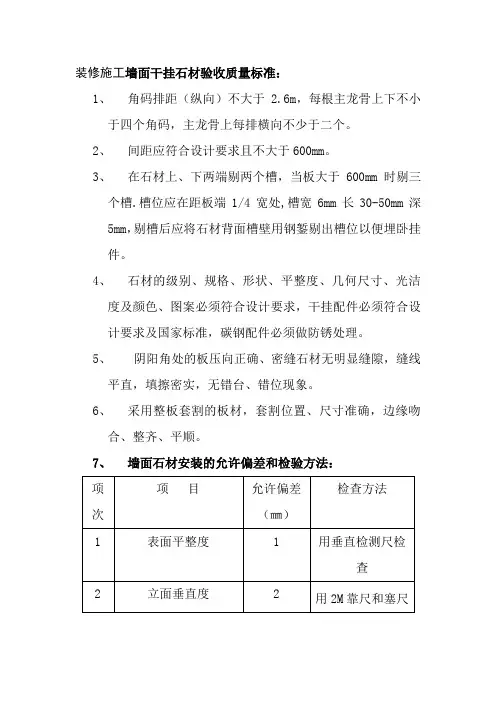

3、质量要求及验收相关规范：3.1 主控项目3.1.1 饰面石材板的品种、防腐、规格、形状、平整度、几何尺寸、光洁度、颜色和图案必须符合设计要求，并有产品合格证。

3.1.2连接件的数量、规格、后置埋件的现场拉拔3.2 一般项目3.2.1 表面平整、洁净；拼花正确、纹理清晰通顺，颜色均匀一致；非整板部位安排适宜，阴阳角处的板压向正确。

检验方法：观察。

3.2.2 缝格均匀，板缝通顺，接缝填嵌密实，宽窄一致，无错台错位。

检验方法：观察。

3.2.3 突出物周围的板采取整板套割，尺寸准确，边缘吻合整齐、平顺，墙裙、贴脸等上口平直。

检验方法：观察和尺量检查。

3.2.4 滴水线顺直，流水坡向正确、清晰美观。

检验方法：观察。

3.2.5 外墙面干挂石材允许偏差和检验方法应符合下表1规定。
