梁平法施工图识图一、梁平面施工图的表示方法（一）平面注写方式平面注写方式是在梁平面布置图上，分别在不同编号的梁中各选一根梁，通过在其上注写截面尺寸和配筋具体数值的方式来表达梁平法施工图，如图1-4-1 所示。

图1-4-1 平面注写方式示例（二）截面注写方式截面注写方式是在梁平面布置图上，分别在不同编号的梁中各选一根梁，用剖切符号引出配筋图，并在其上注写梁的截面尺寸和配筋具体数值。

将图1-4-1 中的KL2 用截面注写方式表示，如图1-4-2 所示。

图1-4-2 截面注写方式示例（单位：mm）二、梁平面施工图的注写方式（一）集中标注梁平法施工图箍筋配筋图的识读，详见表1-4-1。

表1-4-1 梁平法施工图箍筋配筋图的识读梁上下贯通筋和架立筋配筋图的识读，详见表1-4-2。

表1-4-2 梁上下贯通筋和架立筋配筋图的识读梁侧面纵筋配筋图的识读，详见表1-4-3。

表1-4-3 梁侧面纵筋配筋图的识读（二）原位标注1. 梁支座上部纵筋表示方法（1）当上部纵筋为一排时，用图1-4-3 所示的方式表示。

图1-4-3 端支座原位标注示例（单位：mm）（2）当梁中间支座两边的上部纵筋不同时，须在支座两边分别进行标注，如图1-4-4 所示。

图1-4-4 梁中间支座两边的上部纵筋不同时标注示例（单位：mm）（3）当梁中间支座两边的上部纵筋相同时，可仅在支座的一边标注配筋值，另一边省去不注，如图1-4-5 所示；大小跨梁的注写如图1-4-6 所示。

图1-4-5 梁中间支座两边的上部纵筋相同时标注示例（单位：mm）图1-4-6 大小跨梁的注写示意（单位：mm）梁支座上部纵筋配筋图的识读，详见表1-4-4。

表1-4-4 梁支座上部纵筋配筋图的识读2. 梁下部纵筋的表示方法当梁下部纵筋为一排时，用如图1-4-7 所示的方式表示。

图1-4-7 梁下部钢筋原位标注示例（单位：mm）梁平法下部纵筋配筋图的识读，详见表1-4-5。

表1-4-5 梁下部纵筋配筋图的识读续表梁平法施工图截面注写方式，如图1-4-8 所示。

梁平法施工图识读

（一）案例分析
请4个小组代表汇报任务完成情况。
（二）案例点评箍筋的设置与加密区长度纵筋截断、锚固与连接附加钢筋的设置梁侧构造钢筋和抗扭钢筋
1、箍筋加密区与非加密区长度
2、纵筋的截断、锚固与连接
弯锚形式直锚形式
3、附加横向钢筋的设置
4、梁侧构造钢筋和抗扭钢筋
G: 构造钢筋搭接和锚固长度取值均为15d； N: 抗扭钢筋搭接长度和锚固长度按受力钢筋处理，需按计算确定。
（三）案例拓展什么是框架梁和非框架梁？抗震梁与非抗震梁构造要求有何不同?
抗震梁与非抗震梁
非抗震框架梁构造要求
三、总结
作业：画出1-1、2-2截面正确的配筋图
★
原位优先二、Biblioteka 例分析与拓展C25砼 3级抗震
二、案例分析与拓展
工作任务：工作要求：
1、第一组汇报: KL1 2、第二组汇报：KL4 3、第三组汇报：L3 4、第四组汇报：KL6
1、识读梁的平法施工图理解集中标注和原位标注所表达的信息内容。 2、对照图集03G101-1，详细标注梁的箍筋加密区的范围、纵筋切断点的位置、锚固长度、附加箍筋、吊筋构造。
箍筋的设置与加密区长度纵筋截断锚固与连接附加钢筋的设置梁侧构造钢筋和抗扭钢筋二案例点评1箍筋加密区与非加密区长度2纵筋的截断锚固与连接直锚形式弯锚形式33附加横向钢筋的设置附加横向钢筋的设置4梁侧构造钢筋和抗扭钢筋抗扭钢筋搭接长度和锚固长度按受力钢筋处理需按计算确定
《建筑结构》
——梁平法施工图识读
梁平法施工图的识读
1 一、导入二、案例分析与拓展三、总结
一、导入 (基本知识回顾)
平法——混凝土结构施工图平面整体设计方法
平法施工图

梁平法施工图平面注写方式(精)

《梁平法施工图平面注写方式》
15.870~26.670粱平法施工图梁平法施工图平面注写方式示例
从下两个图可以看出梁平法施工图平面注写方式与传统表
示方式的区别，在施工图中没有绘制截面配筋图及截面编号。梁平法施工图平面注写方式的内容包括平面图和结构层楼面标高及结构层高两部分。平面图的内容包括轴线网、梁的投影轮廓线、粱的集中注写和原位注写等。轴线网和梁的投影轮廓线与常规表示方法相同。
《梁平法施工图平面注写方式》
1-1
2-2
3-3
4-4
梁平面注写方式表达示例（集中注写和原位注写）
《梁平法施工图平面注写方式》
梁的原位标注内容及含义，说明如下：
梁在原位标注时，要特别注意各种数字符号的注写位置。标注在纵向梁的后面表示梁的上部配筋，标注在纵向梁的前面表示梁的下部配筋。标注在横向梁的左边表示梁的上部配筋，标注在右边表示
下部配筋。
当上部或下部纵筋多于一排时，用斜线“／”将各排纵筋自上而下分开。
《梁两种直径时，用“+”将两种直径的钢筋标注相连。
例如，图中的2φ 25 +2φ 22，注写时将角筋标注
写在“+”前。附加箍筋或吊筋，将其直接画在平面图中的主梁上，用引线标注总配筋值，如图中的φ 8 @100(2)、2φ 16等。
《梁平法施工图平面注写方式》
梁平法施工图平面注写方式是在梁的平面布置
图上，分别在不同编号的梁中各选一根梁为代表，在其上注写截面尺寸和配筋具体数值。
平面注写包括集中注写和原位注写，集中注写
表达梁的通用数值，原位注写表达梁的特殊数值。读图时，当集中注写与原位注写不一致时，原位注写取值在先。
《梁平法施工图平面注写方式》

梁平法施工图识读—集中标注

12φ8@100（4）
φ8@200（4）
端部加密区箍筋
12φ8@100（4）
中部非加密区箍筋
φ8@200（4）
考核：
按各小组讨论学习，抽点任意小组内成员汇报学习情况，表达描述箍筋信息。
Φ 10@100/200(4) Φ 8@100(4)/150(2)
Φ 10@150（2） Φ 8@100/200
＠100/200（4）表示加密区为直径8mm间距100mm 的4肢箍筋，非加密区为直径8mm间距200mm的4肢箍筋，箍筋为HRB335级钢。
Φ8
练习3
当梁箍筋为同一种间距及肢数时，则不需用斜线.
φ 6@200（2）表示箍筋直径为6mm的HPB300钢筋，布置间距200mm，2肢箍。
练习4
引入第二个知识点
二、新课导入
集中标注：
梁钢筋的标注方法
1、梁编号、梁截面尺寸（必注）
2、箍筋：钢筋级别、直径、加密区及非加
密区、肢数（必注）
3、梁上下通长筋和架立筋（必注）
4、梁侧面纵筋：构造腰筋及抗扭腰筋（必注）
5、梁顶面标高高差（选注）
KL-1(3)300×600 — 梁编号（跨数）截面宽×高。
能力拓展
工作任务：《办公大厦建筑工程图纸》结施-9 梁平法集中标注描述，按小组讨论，任意抽取同学汇报描述信息。工作要求： 1、识读梁的平法施工图
理解集中标注前三行标注所表达的信息内容。
（一）案例分析
请小组同学汇报任务完成情况。
知识拓展架立筋构造架立钢筋设置在梁受压区的角部，与纵向受力钢筋平行。其作用是固定箍筋的正确位置，与纵向受力钢筋构成骨架，并承受温度变化、混凝土收缩而产生的拉应力，以防止发生裂缝。

梁平法施工图识读

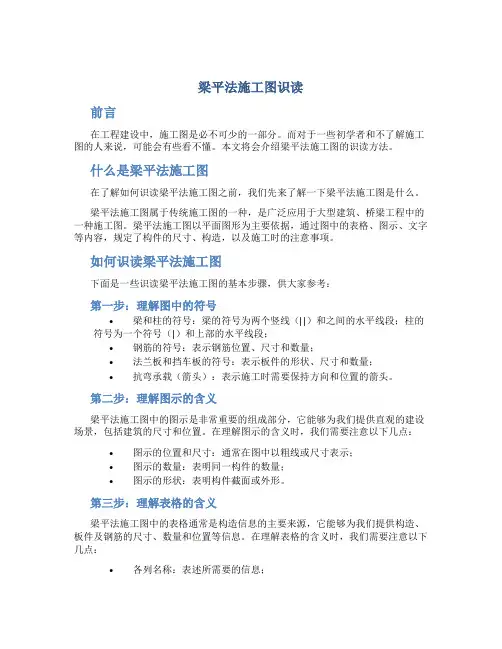

梁平法施工图识读前言在工程建设中，施工图是必不可少的一部分。

而对于一些初学者和不了解施工图的人来说，可能会有些看不懂。

本文将会介绍梁平法施工图的识读方法。

什么是梁平法施工图在了解如何识读梁平法施工图之前，我们先来了解一下梁平法施工图是什么。

梁平法施工图属于传统施工图的一种，是广泛应用于大型建筑、桥梁工程中的一种施工图。

梁平法施工图以平面图形为主要依据，通过图中的表格、图示、文字等内容，规定了构件的尺寸、构造，以及施工时的注意事项。

如何识读梁平法施工图下面是一些识读梁平法施工图的基本步骤，供大家参考：第一步：理解图中的符号•梁和柱的符号：梁的符号为两个竖线（||）和之间的水平线段；柱的符号为一个符号（|）和上部的水平线段；•钢筋的符号：表示钢筋位置、尺寸和数量；•法兰板和挡车板的符号：表示板件的形状、尺寸和数量；•抗弯承载（箭头）：表示施工时需要保持方向和位置的箭头。

第二步：理解图示的含义梁平法施工图中的图示是非常重要的组成部分，它能够为我们提供直观的建设场景，包括建筑的尺寸和位置。

在理解图示的含义时，我们需要注意以下几点：•图示的位置和尺寸：通常在图中以粗线或尺寸表示；•图示的数量：表明同一构件的数量；•图示的形状：表明构件截面或外形。

第三步：理解表格的含义梁平法施工图中的表格通常是构造信息的主要来源，它能够为我们提供构造、板件及钢筋的尺寸、数量和位置等信息。

在理解表格的含义时，我们需要注意以下几点：•各列名称：表述所需要的信息；•行标：用于识别每一个构件；•字符：用于表述各种特殊的要求；•数值：表示尺寸、数量。

第四步：了解施工顺序和方向在理解施工顺序和方向时，我们需要注意下列几点：•施工顺序：从整体到局部，从基础到顶楼；•施工方向：从下向上、从内到外或从左向右。

结语以上内容是本文对梁平法施工图的识读进行的介绍。

可以通过理解图中的符号、图示、表格和施工顺序和方向等内容，更好地临摹施工图并获得构造信息。

梁平法图的认识与解释

梁平法图的认识与解释梁平面布置图上采用的两种注写方式：一、平面注写方式在梁平面布置图上，分别在不同编号的梁中各选一根梁，在其上注写截面尺寸和配筋具体数值的方式来表达梁平法施工图。

平面注写包括集中标注与原位标注，集中标注表达梁的通用数值，原位标注表达梁的特殊数值。

当集中标注中的某项数值不适用于梁的某部位时，则将该项数值原位标注，施工时，原位标注取值优先。

2 梁编号由梁类型代号、序号、跨数及有无悬挑代号几项组成，见下表：梁编号梁类型代号序号跨数及是否带有悬挑楼层框架梁KL XX （XX）、（XXA）或（XXB）屋面框架梁WKL XX （XX）、（XXA）或（XXB）框支梁KZL XX （XX）、（XXA）或（XXB）非框架梁L XX （XX）、（XXA）或（XXB）悬挑梁XL XX井字梁JZL XX （XX）、（XXA）或（XXB）注：（XXA）为一端有悬挑，（XXB）为两端有悬挑，悬挑不计入跨数3 梁集中标注的内容，有五项必标注和一项选注值（集中标注可以从梁的任意一跨引出，），规定如下：（一）梁编号，见上表，该项为必注值。

（二）梁截面尺寸，该项为必注值。

当为等截面梁时，用h×b表示；当为加腋梁时Y C1×C2表示，其中为C1腋长，为C2腋高；当有悬挑没且根部和端部的高度不同时，用斜线分隔根部与端部的高度值，即为b×h1/h2（图4-2-3b）。

（三）梁箍筋，包括钢筋级别、直径、加密区与非加密区的不同间距及肢数需用斜线“/”分隔；当梁箍筋为同一种间距及肢数时，则不需用斜线；当加密区与非加密区的箍筋肢数相同是南昌将肢数注写一次；箍筋肢数应写在括号内。

加密区范围见相应抗震级别的标准构造详图。

当抗震结构中的非框架梁、悬挑梁、井字梁，及非抗震结构中的各类梁采用不同的箍筋间距及肢数时，也用“/”将其分隔开来。

注写时，先注写梁支座端部的箍筋（包括箍筋的箍数、钢筋级别、直径、间距与肢数），在斜线后注写梁跨中部分的箍筋间距及肢数。

梁平法施工图识读

梁平法施工图识读梁平法施工图识读梁平法施工图的阅读一看图名、比例、轴线和各构件的名称编号、布置及定位尺寸。

轴线尺寸与构件的关系。

二看梁平法施工图的注写方式，各梁的编号、断面尺寸，梁上部及下部的通长钢筋、箍筋、附加钢筋、梁顶面相对标高等。

梁平法施工图制图规则梁平面布置图，应分别按梁的不同结构层，将全部梁和其相关联的柱、墙、一起采用适当比例绘制一、平面注写方式在梁的平面布置图上，分别在不同编号的梁中各选出一根，在其上注写截面尺寸和配筋具体数量的方式来表达梁平面整体配筋。

施工时，原位标注取值优先1、梁集中标注的内容（1）梁的编号（2）截面尺寸（3）梁的箍筋（4）梁的上部通长筋或架立筋（5）梁侧面纵向构造钢筋或受扭钢筋（6）梁顶面标高相对于该结构楼面标高的高差值前五项为必注值，最后一项有高差时标注，无高差时不注。

（1）梁的编号由梁的类型代号、序号、跨数及有无悬挑代号几项组成（见下表）。

A为一端有悬挑，B为两端有悬挑（2）梁截面尺寸等截面梁时，用b×h表示；当为竖向加腋梁时，用b×hGYc1×c2表示,其中c1为腋长，c2为腋宽；当为水平加腋梁时，一侧加腋时用b×hPYc1×c2表示,其中c1为腋长，c2为腋宽；当有悬挑梁且根部和端部的高度不同时，用斜线分隔根部与端部的高度值b×h1/h2。

（3）梁箍筋梁箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数。

箍筋加密区与非加密不同区间距及肢数需用斜线分割；当梁箍筋为同一种间距及肢数时，则不需用斜线；当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次；箍筋肢数应写在括号内。

上图集中标注：KL2(2A)中KL2为梁名称，2A表示两跨有一端悬臂；Ф8@100/200（2）表示箍筋是一级钢直径是8加密区间距为100非加密区为200，肢数为2；2Φ25表示2根二级、直径是25的通长筋；4Φ10表示四根一级、直径是10的腰筋；（4 Φ 12）表示4根一级、直径是12的架立筋；（-0.100）表示梁顶标高；（4）梁上部通长筋或架立筋所注规格与根数应根据结构受力要求及箍筋肢数等构造要求而定。

(完整版)梁平法施工图识读(经典)

二、梁的平面注写方式
A、梁的平面注写方式包括“集中标注”和“原位标注”。 B、集中标注表达梁的通用数值
C、原位标注表达梁的特殊数值
D、施工时，原位标注的取值优先代号1） Nhomakorabea梁
序号
编
号
跨数及
是否带
悬挑
图例识读：
楼层框架梁——KL 屋面框架梁—— WKL 悬挑梁——XL
非框架梁——L 框支梁——KZL 井字梁——JZL
（1）梁支座上部纵筋
当该支座上部纵筋多于一排时，用“/”将纵筋自上而下分开；
当同一排纵筋采用采用两种直径的钢筋时，用“+” 号将两种直径的钢筋相连且将放在角部的钢筋写在加号的前面。
梁中间支座两边的上部钢筋配筋相同时，仅在支座的一边注写配筋值，另一边省去不注；
当支座两边的上部钢筋配筋不同时，须在支座两边分别注写。
非加密区间距200，均为两肢箍。
箍筋的肢数
箍筋的肢数是看梁同一截面内在高度方向箍筋的根数。小截面梁因宽度较小，相应产生的梁内剪力较小，采用单肢箍即可，类似于一个S钩。像一般的单个封闭箍筋，在高度方向就有两根钢筋，属于双肢箍。再如，截面宽较大的同一截面采用两个封闭箍并相互错开高度方向就有四根钢筋，属于四肢箍。以此类推。
梁两侧的总配筋值（两侧对称配筋）钢筋级别
钢筋直径
梁顶面标高高差（选注项）
梁顶面相对于结构层楼面标高的高差值，有高差时需将其写入括号内，无高差时不注写。
图例识读：
2020/2/28
207号楼层框架梁，10跨，矩形截面梁，梁宽250mm，梁
无悬挑
高650mm
上部2根
HRB400 级通长钢筋，直径为16mm，下部为

梁平法施工图识读(经典)解析

在梁平面图上采用平面注写方式或截面注写方式表达梁的尺寸、配筋等相关信息，就是梁的平法施工图
梁平法施工图的表示方法
1、梁的平面注写方式
在梁平面布置图上，分别在不同编号的梁中各选一根梁，在其上面注写截面尺寸和配筋等具体数值的方式表达梁平法施工图。
梁平法施工图的表示方法
2、梁的截面注写方式
在梁平面布置图上，分别在不同编号的梁中各选一根梁，用剖面号引出配筋图，并在其上面注写截面尺寸和配筋等具体数值的方式来表达梁平法施工图。
2020/10/14
鸭筋：是在连续梁上配的筋，其主要是要将力传到砼受压区去（由上向下弯），弯起钢筋除利用纵向筋弯起外，还可单独设置，称为鸭筋，其作用是将斜裂缝之间的混凝土斜压力传递到受压区混凝土中，以加强混凝土块体之间的共同工作，形成一拱形桁架【在06G101-6图集第56页中被称为“附加
××加在梁代号后面，用数字表示梁的顺序编号
加在梁代号后面的括号内，括号内的数字表示梁的跨数（悬挑不计入跨数），字母A表示一端悬挑，字母 B表示两端悬挑，无悬挑不注写
等截面矩形梁
用“梁宽b×梁高h”表示
2）
截
面
尺
寸
不等高悬挑梁
用“梁宽b×梁根部高度h1/梁端部高度h2”表示
图例识读：
• 当梁有加腋时：
梁支座上部纵筋识读举例 1
2020/10/14
(1) ①轴支座上部钢筋分为上下两排，上排4根20，包括集中标注中的2根 20通长钢筋，以及支座负筋2根20；下排2根20支座负筋。②轴、③轴支座表示方法相同。
(2) ②轴支座左右边配筋相同，只在一侧标注。
梁支座上部纵筋识读举例2
(1) ①轴支座上部钢筋为一排，由2根20和2根22的钢筋组成，用 “+”相连，其中2根20是集中标注中的通长钢筋，放在角部；2 根22是支座负筋。②轴、③轴表示方法相同。 (2) ②轴支座左右边配筋相同，只在一侧标注。 2020/10/14

平法施工图识读

例：Φ8@100(4)／150(2) 表示箍筋为HPB235级钢筋，直径8 mm，加密区间距为100，四肢箍；非加密区间距为150，双肢箍。
④ 梁上部通长筋或架立筋配置，该项为必注值。
例：“2Φ22”表示用于双肢箍。 “2Φ22+(4Φ12)”表示用于六肢箍，其中2Φ22为通长筋，括号内4Φ12为架立筋，
一般情况下，需要注写梁顶面高差的梁有：洗手间梁、楼梯平台梁、楼梯平台板边梁等。
如：（-0.100）表示梁顶面比楼板顶面低0.100m。
(2) 梁原位标注的内容规定 ① 梁支座上部纵筋，应包含通长筋在内的所有纵筋。
a．当上部纵筋多于一排时，用斜线“／”将各排纵筋自上而下分开。如：梁支座上部纵筋注写为6Φ25 4／2时，表示上一排纵筋为4Φ25，下一排纵筋为2Φ25。
1、平面注写方式 • 平面注写包括集中标注与原位标注，集中标注表达梁的通用数值，原位标注表达梁的特殊数
值。
• 当集中标注中某项数值不适用于梁的某个部位时，则应将该项数值在该部位原位标注，施工时，按照原位标注取值优选原则。
(1)
梁集中标注的内容：五项必注值和一项选注值
① 梁编号，该项为必注值。由梁类型代号、箍筋肢数，在箍筋类型栏内注写。具体工程所设计的箍筋类型图及箍筋复合的具体方式，须画在表的上部或图中的适当位置，并在其上标注与表中相对应的b、h和类型号。
⑶ 柱表 ⑥ 柱箍筋：包括钢筋级别、直径与间距。当为抗震设
计时，用斜线“／”区分柱端箍筋加密区与柱身非加密区长度范围内箍筋的不同间距。
柱平法施工图列表注写方式示例
⑴ 结构层楼面标高、结构层高及相应结构层号
• 此项内容可以用表格或其他方法注明，用来表达所有柱沿高度方向的数据，方便设计和施工人员查找、修改。

梁平法施工图识读

④当梁的上部纵筋和下部纵筋均为全跨相同，且多数跨配筋相同时，在梁的集中标注中，已经将上部与下部纵筋的配筋值用分号“；”分隔用来分别注写了梁上、下部纵筋值，则不需在梁下部重复做原位标注。
（3）附加箍筋或吊筋。可将附加箍筋或吊筋直接画在平面图中的主梁上，用线引注总配筋值（图5-7）。当多数附加箍筋或吊筋相同时，可在梁平面整体配筋图上统一说明，少数与统一注明值不同时，再原位引注。
（4）当梁上部通长筋与非贯通筋（支座负筋）直径相同时［图5-13（a ）］，上部纵筋的连接位置宜位于跨中lni/3 范围内，搭接长度为llE。
上一页下一页返回
第二节抗震框架梁钢筋构造
（5）当梁上部通长筋与非贯通筋（支座负筋）直径不同时［图5-13（b ）］，非贯通筋（支座负筋）伸出长度为lni/3，搭接长度为llE。
（2）梁下部纵筋。 ①当下部纵筋多于一排时，用斜线“/”将各排纵筋自上而下分开。 ②当同排纵筋有两种直径时，用加号“＋”将两种直径的纵筋相连，注
写时角筋写在前面。 ③当梁下部纵筋不全部伸入支座时，将梁支座下部纵筋减少的数量写在
括号内。
上一页下一页返回
第一节梁平法施工图制图规则
梁内纵向钢筋应满足相应的锚固构造：当支座宽度hc 满足直锚要求时，纵向钢筋可直锚，锚固长度≥laE。当支座宽度hc 不满足直锚要求时，将无法直通的弯锚入柱内，弯锚时水平段长度≥0.4labE，弯折段长度为 15d。或当支座两侧纵筋根数不同时，可将多出的纵筋弯锚入柱内，如图5-14（c）所示。
上一页下一页返回
第一节梁平法施工图制图规则
（4）当在梁上集中标注的内容（即梁截面尺寸、箍筋、上部通长筋或架立筋，梁侧构造钢筋或受扭纵向钢筋，以及梁顶面标高高差中的某一项或几项数值）不适用于某跨或某悬挑部分时，应将其不同数值原位标注在该跨或该悬挑部分处，施工时应以原位标注的数值为准。

平法施工图识读

在前面．例梁支座上部有四根纵筋，2Φ25 放在角部, 2Φ22 放在中间, 在梁支座上部应注写为
2Φ25+2Φ22. c 当梁中间支座两边的上部纵筋不同时,须在支座两边分别标注；当梁中间支座两边的上部纵筋相同时，可仅在支座的一边标注配筋值，另一边省去不注．
梁平法施工图平面注写方式
第二节平面注写方式
上部通长钢筋(示意图)
上部通长钢筋(施工图)
端支座负筋(示意图)
三维视图
端支座负筋(施工图)
端支座负筋
计算公式：（LN净跨长）上排钢筋长度＝LN/3+锚固下排钢筋长度＝LN/4+锚固
中间支座负筋
计算公式：（LN净跨长）上排钢筋长度＝2*LN/3+支座宽度下排钢筋长度＝2*LN/4+支座宽度
8.屋面框架梁WKL纵向钢筋及结点构造。 9.梁箍筋加密区构造。图中hb为梁截面高度。 10.梁附加箍筋和附加吊筋构造。
梁平法屋面WKL纵筋构造
抗震WKL节点构造
梁平法箍筋加密区构造
梁平法附加箍筋|吊筋构造
梁侧面纵向构造筋和拉筋
12.梁侧面纵向构造钢筋和拉筋当梁高hw≥450mm时，在梁的两个侧面应沿高度配置纵向构造钢筋，纵向
2Φ25+2Φ22. c 当梁的集中标注中已注写了梁上部和下部的纵筋值时，则不需在梁下部重复做原位标注．
梁平法施工图平面注写方式
第二节平面注写方式
第4条梁原位标注的内容规定如下: (3) 附加箍筋和吊筋, 将其直接画在平面图中的主梁上，用线引注总配筋值，当多数附加箍筋或吊筋相同时，可在梁平法施工图上统一注明，少数与统一注明值不同时，再原位引注．
构造钢筋间距a≤200；当梁侧面配有直径不小于构造纵筋的受扭钢筋时，受扭钢筋可以替代构造
