SC:钢管
PC:PVC聚乙烯阻燃性塑料管
CT:桥架 WC:沿墙暗敷设
WS:沿墙明敷设
CC:沿顶板暗敷设
F:暗敷在地板内
CE:沿顶板明敷
YJV:电缆
SYV:电视线
PE:接地(黄绿相兼)
PEN:接零(蓝色)
3项线(火线):A项(黄) B项(绿) C项(红)KV:(电压)千伏
BV:散线
MEB:总等电位
LEB:局部等电位线路敷设方式代号 PVC——用阻燃塑料管敷设DGL——用电工钢管敷设 VXG——用塑制线槽敷设 GXG——用金属线槽敷设 KRG——用可挠型塑制管敷设⑦线路明敷部位代号LM—沿屋架或屋架下弦敷设 ZM——沿柱敷设 QM——沿墙敷设PL——沿天棚敷设③线路暗敷部位代号 LA——暗设在梁内 ZA—暗设在柱内 QA—暗设在墙内 PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内 PNA—暗设在不克不及进入的吊顶内④照明灯具装置方式代号 D——吸顶式 L——链吊式 G———管吊式 B——壁装式 R———嵌入式 BR———墙壁内装置 (4)设备标注方法’⑦配电线路的标注方法 a——b(c×d)e——f其中：a--回路编号 b--导线型号 c--导线根数 d--导线截面 e--敷设方式及穿管管径 f--敷设部位暗示2根导线暗示3根导线暗示n根导线⑦照明灯具标注方法一般标注方法：灯具吸顶装置标注方法：其中：a--灯数 b--型号或编号 c--每盏照明灯具的灯泡个数d--灯泡容量，W e--灯泡装置高度，m f--装置方式 L--光源种类，白炽灯或荧光灯。

水电图纸上各种符号表示

水电图纸上各种符号表示公司内部档案编码：[OPPTR-OPPT28-OPPTL98-OPPNN08]水电图纸上各种符号表示如下：SC:焊接钢管? RC：镀锌钢管 CP：金属软管 PC:PVC聚乙烯阻燃性塑料管? PPR：三丙聚乙烯（聚丙烯）MR：金属线槽 SR：沿钢线槽敷设CT:桥架? WC:沿墙暗敷设??fc代表暗敷设在地面内WS:沿墙明敷设? CC:沿顶板暗敷设? F:暗敷在地板内?CE:沿顶板明敷? BE：沿屋架或跨屋架敷设 CLE：沿柱或跨柱敷设WE：沿墙面敷设 CE：沿天棚面或顶棚面敷设 ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内 CLC：暗敷设在柱内 ACC：暗敷设在不能进入的顶棚内 SCE：吊顶内敷设,要穿金属管YJV:电缆? SYV:电视线? PE:接地(黄绿相兼)? PEN:接零(蓝色)? 3项线(火线):A项(黄)?B项(绿)?C项(红)? KV:(电压)千伏? BV:散线? MEB:总等电位? LEB:局部等电位? WL 在水施图上是污水立管，电施工图上为照明回路线路敷设方式代号?PVC——用阻燃塑料管敷设? DGL——用电工钢管敷设? VXG——用塑制线槽敷设? GXG——用金属线槽敷设? KRG——用可挠型塑制管敷设? ⑦线路明敷部位代号? LM—沿屋架或屋架下弦敷设? ZM——沿柱敷设? QM——沿墙敷设? PL——沿天棚敷设? ③线路暗敷部位代号? LA——暗设在梁内? ZA—暗设在柱内? QA—暗设在墙内? PA——暗设在屋面内或顶棚内? DA——暗设在地面或地板内? PNA—暗设在不能进入的吊顶内?照明灯具安装方式代号? D——吸顶式? L——链吊式? G———管吊式? B——壁装式? R———嵌入式? BR———墙壁内安装? (4)设备标注方法’?配电线路的标注方法? a——b(c×d)e——f其中：a--回路编号? b--导线型号? c--导线根数? d--导线截面? e--敷设方式及穿管管径? f--敷设部位? 表示2根导线? 表示3根导线? 表示n根导线?照明灯具标注方法?一般标注方法：? 灯具吸顶安装标注方法：? 其中：a--灯数? b--型号或编号? c--每盏照明灯具的灯泡个数? d--灯泡容量，W? e--灯泡安装高度，m? f--安装方式? L--光源种类，白炽灯或荧光灯。

水电图纸各种符号意义

【工程识图】水电图纸各种符号意义
SC:钢管
PC: PVC聚乙烯阻燃性塑料管
CT:桥架
WC:沿墙暗敷设WS:沿墙明敷设CC:沿顶板暗敷设
F:暗敷在地板内CE:沿顶板明敷YJV:电缆
SYV:电视线 PE:接地(黄绿相兼) PEN:接零(蓝色)
3项线(火线):A项(黄) B项(绿) C项(红) KV: (电压)千伏BV:散线MEB:总等电位 LEB:局部等电位
线路敷设方式代号
PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设
线路明敷部位代号
LM—沿屋架或屋架下弦敷设ZM——沿柱敷设
QM——沿墙敷设PL——沿天棚敷设
线路暗敷部位代号
LA——暗设在梁内ZA—暗设在柱内
QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内照明灯具安装方式代号：
D——吸顶式L——链吊式G——管吊式
B——壁装式R——嵌入式BR—墙壁内安装
配电线路的标注方法：
a——b(c×d)e——f
其中：
a--回路编号b--导线型号
c--导线根数d--导线截面
e--敷设方式及穿管管径f--敷设部位
灯具吸顶安装标注方法：
其中：a--灯数
b--型号或编号c--每盏照明灯具的灯泡个数
d--灯泡容量，W e--灯泡安装高度，m
f--安装方式L--光源种类，白炽灯或荧光灯。

水电图纸上各种符号的意义

水电图纸上各种符号的意义SC:钢管 PC:PVC聚乙烯阻燃性塑料管 CT:桥架WC:沿墙暗敷设 WS:沿墙明敷设 CC:沿顶板暗敷设 F:暗敷在地板内CE:沿顶板明敷YJV:电缆SYV:电视线PE:接地(黄绿相兼) PEN:接零(蓝色) 3项线(火线):A项(黄) B项(绿) C项(红)KV:(电压)千伏 BV:散线 MEB:总等电位 LEB:局部等电位①线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设②线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设③线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式L——链吊式G———管吊式B——壁装式R———嵌入式BR———墙壁内安装PVC管：PC20、焊接钢管：SC20、扣压式镀锌薄壁电线管：KBG20、紧定式镀锌薄壁电线管：JDG20、电气设计施工图中常用线路敷设方式：SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一、导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二、导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三、灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE地板或地面下敷设：FC。

水电施工图中符号表示

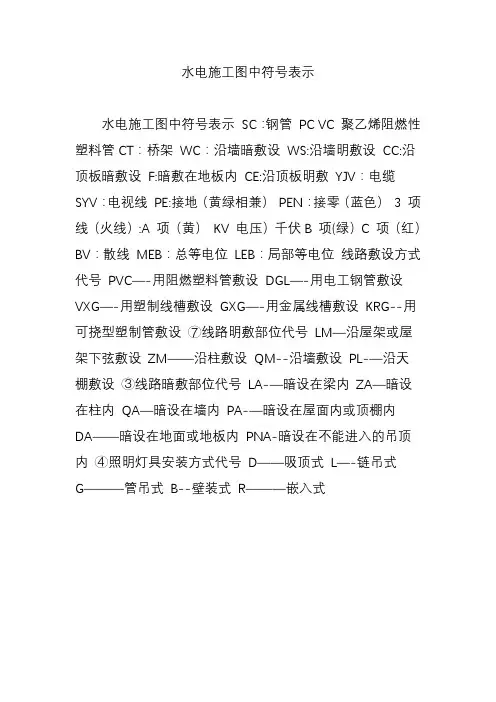

水电施工图中符号表示水电施工图中符号表示SC：钢管PC VC 聚乙烯阻燃性塑料管CT：桥架WC：沿墙暗敷设WS:沿墙明敷设CC:沿顶板暗敷设F:暗敷在地板内CE:沿顶板明敷YJV：电缆SYV：电视线PE:接地（黄绿相兼）PEN：接零（蓝色）3 项线（火线）:A 项（黄）KV 电压）千伏B 项(绿）C 项（红）BV：散线MEB：总等电位LEB：局部等电位线路敷设方式代号PVC—-用阻燃塑料管敷设DGL—-用电工钢管敷设VXG—-用塑制线槽敷设GXG—-用金属线槽敷设KRG--用可挠型塑制管敷设⑦线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM--沿墙敷设PL-—沿天棚敷设③线路暗敷部位代号LA-—暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA-—暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA-暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式L—-链吊式G———管吊式B--壁装式R———嵌入式BR———墙壁内安装(4)设备标注方法' ⑦配电线路的标注方法a——b（c×d）e——f 其中:a—-回路编号b——导线型号c——导线根数d—-导线截面e-—敷设方式及穿管管径f——敷设部位表示2 根导线表示3 根导线表示n 根导线⑦照明灯具标注方法一般标注方法：灯具吸顶安装标注方法: 其中：a——灯数b—-型号或编号c—-每盏照明灯具的灯泡个数d-—灯泡容量，W e—-灯泡安装高度,m f——安装方式L-—光源种类，白炽灯或荧光灯PC：PVC 聚乙烯阻燃性塑料管CT：桥架WC:沿墙暗敷设WS：沿墙明敷设CC:沿顶板暗敷设F:暗敷在地板内CE：沿顶板明敷YJV:电缆SYV：电视线PE:接地（黄绿相兼）PEN:接零(蓝色）3 项线（火线）：A 项(黄) B 项(绿) C 项(红）KV:(电压)千伏BV：散线MEB:总等电位LEB:局部等电位线路敷设方式代号PVC—-用阻燃塑料管敷设DGL--用电工钢管敷设VXG-—用塑制线槽敷设GXG—-用金属线槽敷设KRG--用可挠型塑制管敷设⑦线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM-—沿墙敷设PL--沿天棚敷设③线路暗敷部位代号LA-—暗设在梁内ZA—暗设在柱内QA-暗设在墙内PA——暗设在屋面内或顶棚内DA-暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D-—吸顶式L——链吊式G-——管吊式B——壁装式R--—嵌入式BR———墙壁内安装（4）设备标注方法’ ⑦配电线路的标注方法a—-b(c× d）e——f 其中:a——回路编号b—-导线型号c—-导线根数d——导线截面e-—敷设方式及穿管管径f-—敷设部位表示2 根导线表示3 根导线表示n 根导线⑦照明灯具标注方法一般标注方法：灯具吸顶安装标注方法：其中:a——灯数b-—型号或编号c——每盏照明灯具的灯泡个数d——灯泡容量,W e—-灯泡安装高度, m f——安装方式L-—光源种类，白炽灯或荧光灯一、室内电气工程的组成：指供电和用电工程外线工程、变配电工程、室内配线工程、电力工程、照明工程、防雷工程、接地工程、发电工程和弱点工程（消防报警｜广播、电话｜闭路电视、互联网等) 二、室内电气施工图的作用、组成、特点1、图纸的作用:说明电气工程的构成和功能，描述电气工程的工作原理，提供安装技术数据和使用维护的依据。

水电图纸符号大全

水电图纸符号大全在水电施工和设计中，水电图纸是至关重要的沟通工具。

而图纸上的各种符号则是传递信息的关键元素。

了解这些符号的含义，对于准确理解和实施水电工程起着决定性的作用。

接下来，让我们一起深入了解水电图纸中常见的符号。

首先，我们来看看水路方面的符号。

在水路图纸中，“J”通常表示给水管。

给水管是将水输送到各个用水点的管道。

而“P”则经常被用来代表排水管，它负责将使用后的污水排出。

“JL”代表给水管立管，“PL”表示排水立管。

还有一些特殊的符号，比如水表的符号。

水表在图纸上一般用一个圆形，里面标有数字和箭头来表示。

箭头指示水流的方向，数字则表示水表的规格或型号。

水龙头的符号通常是一个简单的圆形，上面伸出一条短直线，表示出水口。

角阀的符号类似于一个小的正方形，中间有一个十字。

对于水箱，常见的符号是一个长方形，上面可能会标注一些尺寸和容量信息。

再来说说电路方面的符号。

电源的符号一般是一个长的直线，一端有一个小圆圈，圆圈里面有一个加号或者减号，表示电源的正负极。

开关是电路中常见的控制元件。

单极开关通常用一个小的半圆加一条直线表示，而双极开关则是两个相连的半圆加直线。

插座在图纸上也有特定的符号。

普通的三孔插座用一个等腰三角形，底边有三个小圆圈来表示。

五孔插座则是在三孔插座的基础上，在上方增加两个小圆圈。

灯泡的符号是一个圆形，里面有一个叉。

如果是节能灯或者 LED 灯，可能会在圆形旁边标注相应的文字说明。

电线的符号也有多种。

实线表示明敷的电线，虚线则表示暗敷。

电线的规格通常会在旁边标注，比如 25 平方毫米、4 平方毫米等。

配电箱的符号是一个长方形，里面有很多线条和符号，表示不同的回路和开关。

此外，还有一些与弱电相关的符号。

例如，电话插座的符号通常是一个小的长方形，上面有一个小的电话图案。

网络插座的符号则是一个类似的长方形，上面有一个小的电脑图案。

电视插座的符号一般是一个小的长方形，上面有一个小的电视图案。
