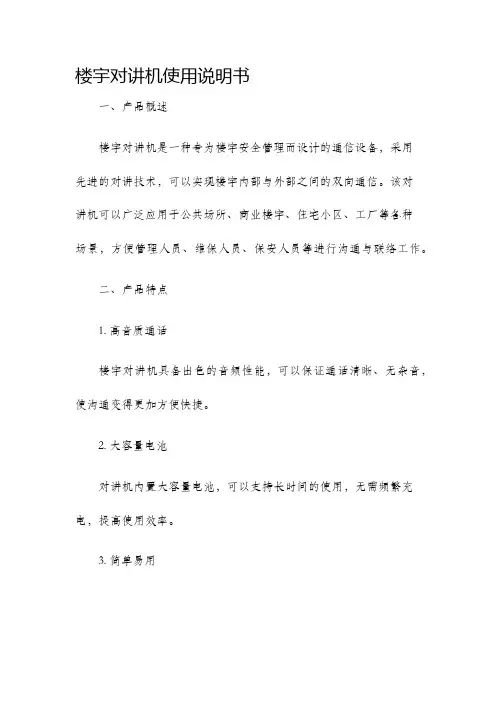

楼宇对讲机使用说明书
系统功能简介
本公司的楼宇对讲系统是由楼栋主机、用户分机、管理中心电脑以及其他辅助器材共同组成。

其采用TCP/IP协议，通过网线和光纤与局域网进行连接，并通过小区局域网进行联网，可靠性高、易于隔离，并大大降低了布线成本；数字化音/视频信号传输，抗干扰能力强，可有效减少中间设备，其相对模拟信号传输具有更大的优势；楼外多通道，可多路通道同时使用，互不影响。

楼宇对讲系统分机以其精妙的外观造型、实用的功能理念，必将成为智能小区生活中最为亮丽的一道风景线。

分机特点：
1、适合于大型社区型。

2、可呼叫管理中心并直接通话；可紧急报警到管理中心。

3、可呼叫局域网内其他住户并对讲。

4、呼叫电梯功能。

5、住户托管。

6、支持语音、图片、短信等信息的查阅。

7、中/英文语言选择。

8、支持远程升级。

本分机采用触控屏操作方式，在相应图标或文字点击一次可进入下一级菜单或执行功能操作，通电30秒分机正常启动。

待机状态下，分机状态指示灯绿色常亮，在显示屏关闭的情况下触动显示屏即可打开显示屏：
由显示可以看见，分机共有呼叫、监视、图文、在家、服务、家居、设置和帮助等8个功能选项，点选相应功能选项图标，即可执行下一步操作。

点击‘’可关闭显示屏，显示屏在无操作的180秒之后进入待机状态。

一、分机设置：
分机在连接好后，必须先设置好各功能参数，然后才能正常使用。

设置项包括修改分机、设定分机网络设置、更改分机房间号、防区设定等功能。

点选“设置”图标，显示屏显示：
密码：修改分机密码
点击“密码”图标，打开密码界面：
按提示先输入旧密码（住户第一次使用可输入8位分机初始密码“8888888”），并以“#”键确认。

若密码输入错误，则显示屏会提示输入密码错误，点击“确定”可重新输入旧密码，点击“取消”则返回主菜单。

在旧密码输入正确的情况下则自动激活新密码输入框，住户可按提示连续输入新密码，并以“#”确定，点“确定”将密码更改为新密码，按“返回”可返回上级菜单。

注：请记住新密码，并不得泄漏。

住户遗忘密码可通过管理处将其恢复成初始密码“88888888”。

安防：对防区进行启用和禁用；对防区进行布防和撤防。

在主界面下边的两排小灯为防区指示灯，黑色表示防区未启用；绿色表示防区未布防；黄色表示防区已布防；红色表示防区报警。

分机支持8防区，其中1-4分别代表烟感、瓦斯、红外、门磁，5至8为住户自定义防区。

使用防区必须预先启用才可以配置。

点击“安防”图标，按提示输入分机密码并按“#”键确认，进入如下界面：
防区启用：点击“防区启用”图标，进入如下界面：
住户根据需要点选多个相应防区图标（图框中有“∨”表示启用，无“∨”表示禁用），再点击“确认”并确认后即可对防区进行启用或禁用。

全部完成后按“返回”返回上层菜单。

注：被禁用的防区以后将不能布防。

布/撤防：单独对启用的防区进行布/撤防控制（单独对防区进行布防或撤防必须在主界面显示为“在家”模式下才有效），点击“布/撤防”图标，显示屏显示：
“清空”：删除分机所有铃声（
第一章安装说明
一、设备安装前的准备
1、安装设备前需对系统所有线路进行全面检查，是否存在断线或短路现象；
2、确认整个系统的线路无任何故障后，方可安装设备，接线的各接点必须加上焊锡；
3、安装设备时必须严格按照产品所附说明书或安装手册进行正确接线。

二、系统上电调试前的检查
1、设备全部安装完毕后，必须全面检查各个部位的接线是否正确；如有一处接错都有可能会引起整个系统不能正常工作。

2、特别检查电源线是否接错，正负极间是否有短路，否则上电后轻则烧毁设备及其相关线路的设备，严重会引起火灾。

三、单元楼对讲与可视部分的调试
1. 在保证线路及接线无误、设备完好的情况下，单元系统上电后即能正常工作。

2. 在单元楼调试时，先把门口主机和最低层保护器/解码器及室内机的所有接线连接好，同时将分机的房号按照使用说明编号；上电调试这层系统的工作情况，确认门口主机及底层线路和设备是否属于正常。

3. 若正常工作说明门口主机及线路和设备是正常的；接着切断系统电源，再连接好上一层系统的主线路，进行第二层调试（系统接线时一定要断电），依次往上调。

4. 在单元楼的调试过程中，必须从底层开始一层一层地往上调试，即把第一层调试完后，再进行第二层的调试，依此一直往上调试，直到整单元调试完毕且能正常工作。

正常情况下，可通过使用万用表的电压档测量以下几个电压参数判别线路或器材的好坏；静态时，电源电压及+B对地的电压：12V
音频线A2对地的电压：0V
数据线P对地的电压：0V
呼通分机后，音频线对地的电压会变化：升至
同时呼通分机的瞬间在数据线P线上可测量到一个快速变化的脉冲电压0-5V之间变化。

5. 若整个单元系统的设备都安装完毕且线路接线无误，但上电后不能工作，先断电只留底层的保护器/解码器、室内机与门口主机连接好，即把二层以上的保护器/解码器的总线全拆掉，确认一下门口主机和底层的保护器/解码器及室内机是否正常，若是正常的，故障就出在二层以上的保护器/解码器或室内机，这样就必须逐层查找故障的根源所在。

6. 遇到上面故障，若是楼层较高的，可采用“黄金分割法”检查故障，就是先断开中间楼层（如20层楼就必须在10层断开）以上的保护器/解码器的总线，恢复接好二层的总线，确认故障具体是出在中间层以下或中间层以上，依此方法就能最快地查出故障根源点。

7. 室内机与保护器/解码器之间只要接线无误，在保护器/解码器上与室内机的连接线插上、视频线接好，将分机的房号编好后无需调试就能正常工作；
8. 若室内机的影像出现重影或因信号过强在图像上引起扭曲，必须在顶层最后一个保护器/解码器的视频输出端，并接一个大小为75Ω的碳膜电阻，用于衰减/匹配视频信号9. 若室内机的影像出现模糊或图像比较白，说明视频信号较弱，此时可通过打开保护器上的视频放大电路调节视频增益；方法是将保护器上并排的3个跳针 J1、J2、J3从原来的OFF处拨到ON处即可，同时可通过调节保护器上的2个电位器来调节视频增益的大小及高频信号的大小。

具体办法可将分机拿到保护器的旁边接上，一边调节电位器，一边观
察图像；一般低层（7层以下）无须打开视频放大电路；高层（20层以上）的也只要打开一个保护器的视频放大电路就可以。

10. 门口主机与室内机呼叫通话过程中，若出现刺耳的啸叫声，或出现主机喇叭的声音较小时，可拿一把小一字螺丝刀，对门口主机主板上的电位器VR1、VR2进行喇叭、咪头音量调整。

四、小区联网的调试
1、在调试整个联网系统之前，必须检查整个联网主干线和各个中继隔离器的接线是否正确，整个联网线各个接点一定要加上焊锡，增加系统运行的可靠性。

2、联网线的屏蔽线在管理机总控室里一定要接在弱电接地点上，确认无误后，才能开始进行整个联网系统的调试。

3、呼叫前必须对每台门口主机的本机号码进行设置，且同一管理机下的各门口主机的号码不能重复，否则门口主机呼叫管理机时，会出现多台门口主机同时被激活通话，造成多台门口主机同时通话而引起啸叫。

4、整个联网系统不能工作时，就必须进行检查D1、D2数据线是否接错，特别是与联网线的D1、D2接错，或其中一台中继隔离器的联网线接错，都会引起整个联网系统不工作。

5、正常情况下，联网数据线D1上有左右的电压、D2上有左右的电压，D1、D2数据线上的电压有时也会变化，通常在2~3V间变化，D1与D2的电压值存在一个差值，如D1与D2的电压值一样，则会导致联网系统不能工作；呼叫通话时音频线A1与地有~6V的电压，如以上几个参数电压不正常就必须查相关的线路。

6、对于单元门主机较少的小区，若整个联网系统的设备都安装完毕且线路接线无误，但上电后不能工作，可先只留离管理中心机最近的门口主机、中继隔离器与管理中心机的联网线连接好，即把最近的中继隔离器以后的联网总线全拆掉，确认一下联网系统是否能正常工作，若系统是正常的，表明故障就出在最近的中继隔离器以后的联网总线上，这样就必须逐个查找故障的根源所在。

7、遇到上面故障，若是单元门主机较多的小区（超过24台单元门主机），可采用“黄金分割法”检查故障，就是先断开中间的中继隔离器上的联网的总线，在中间中继隔离器上接入管理中心机，确认故障具体是出在中间中继隔离器之前还是在中间中继隔离器之后，依此方法就能最快地查出故障根源点。
