对讲机操作说明书
对讲机操作说明书使用对讲机前，请仔细阅读和理解以下操作说明：1. 打开/关闭对讲机：- 找到对讲机上的开/关机按钮。
- 按下开/关机按钮并保持按下直到听到开/关机提示音。
2. 设置频道：对讲机可以设置不同的频道以实现与其他对讲机的通信。
- 找到频道选择按钮。
- 按下频道选择按钮，然后使用上下按钮或旋钮选择所需的频道。
- 释放频道选择按钮，将对讲机设置到选定的频道上。
3. 发送信息：- 按住PTT（Push-to-Talk）按钮，开始说话。
- 松开PTT按钮后，其他对讲机用户将能够听到您的信息。
4. 接收信息：- 当有人在频道上说话时，您将听到声音。
- 这可能是附近的其他用户或来自同一频道的其他对讲机用户。
5. 调节音量：- 找到音量调节按钮或旋钮。
- 按下音量调节按钮或转动旋钮以增大或减小音量。
6. 紧急呼叫功能：- 找到紧急呼叫按钮或开关。
- 按下紧急呼叫按钮或打开紧急呼叫开关以向频道中的其他用户发出紧急信号。
- 这可能会触发警报声或其他紧急通知。
7. 电池电量：- 对讲机通常使用可充电电池。
- 在使用之前，请确保电池已经充满电。
- 在电池电量过低时，对讲机会发出低电量警报，这时需要及时充电或更换电池。
8. 其他功能：- 一些对讲机还具有其他功能，如通讯范围调节、静音模式、菜单设置等等。
- 请参考对讲机的操作说明书，了解更多功能和操作方法。
请务必按照上述操作说明正确地使用对讲机，并在不懂或碰到问题时查阅操作说明书或寻求专业人士的帮助。

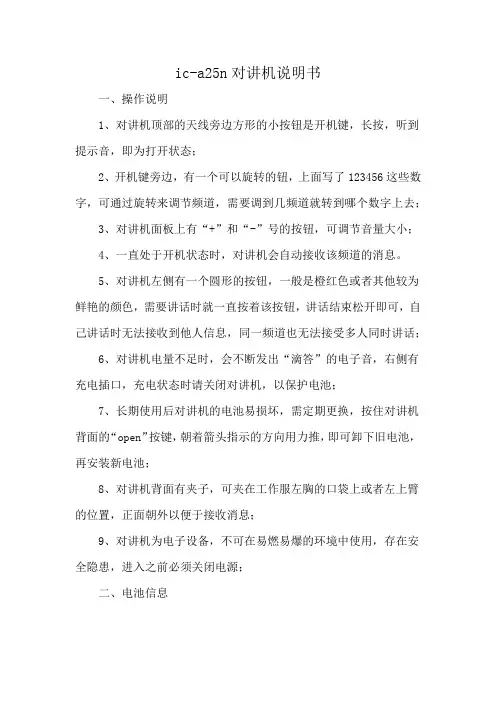

ic-a25n对讲机说明书
ic-a25n对讲机说明书一、操作说明1、对讲机顶部的天线旁边方形的小按钮是开机键，长按，听到提示音，即为打开状态；2、开机键旁边，有一个可以旋转的钮，上面写了123456这些数字，可通过旋转来调节频道，需要调到几频道就转到哪个数字上去；3、对讲机面板上有“+”和“-”号的按钮，可调节音量大小；4、一直处于开机状态时，对讲机会自动接收该频道的消息。
5、对讲机左侧有一个圆形的按钮，一般是橙红色或者其他较为鲜艳的颜色，需要讲话时就一直按着该按钮，讲话结束松开即可，自己讲话时无法接收到他人信息，同一频道也无法接受多人同时讲话；6、对讲机电量不足时，会不断发出“滴答”的电子音，右侧有充电插口，充电状态时请关闭对讲机，以保护电池；7、长期使用后对讲机的电池易损坏，需定期更换，按住对讲机背面的“open”按键，朝着箭头指示的方向用力推，即可卸下旧电池，再安装新电池；8、对讲机背面有夹子，可夹在工作服左胸的口袋上或者左上臂的位置，正面朝外以便于接收消息；9、对讲机为电子设备，不可在易燃易爆的环境中使用，存在安全隐患，进入之前必须关闭电源；二、电池信息电池首次使用由于电池在出厂时没有进行完全充电，请在使用前对新电池进行充电。
一般情况下，电池在首次使用时，需充电12个小时，镍镉、镍氢及锂离子电池使用慢充或快充充电器充电时均可按此执行。
建议新电池在前三次使用时按上述方法操作。
当发现电池电力低时，需对电池进行充电。
三、适用电池类型请使用HYT指定的电池进行充电；使用其它电池可能会发生爆炸，导致人体伤害。
四、电池贮存需知1、由于电池会有自放电现象，电池在长时间不用时请将电池充满电再进行贮存，避免其电池电量过放而损坏电池。
2、电池处于贮存状态时，请在贮藏约6个月时将电池取出进行补电。
以避免电解质过放影响电池容量。
3、需注意电池贮存环境的温湿度。
请在室温、阴凉、干燥的条件下贮存电池，以减小电池的自放电。
五、充电器充电过程说明如果装上电池，对讲机指示灯红灯闪，每隔30秒“嘟”三声，表示电量不足。
马兰士 C150 VHF 无线对讲机说明书
是： C150 电台的液晶显示板对于频率的末位只能显 示“5”而不能显示“0” 。所以当置入末位是“0” 的频率如 158.650MHz 时，在依次敲完 5、8、6、5 键后，虽然液晶板上已显示出“158.65” ，但末位的 “0”也一定要敲进去。只有在听到一长声“B”音 的同时液晶板显示“158.65” ，才表明频率资料已输 入完整。否则由于频率资料输入不完整，电台无法 执行改频指令而不能正常工作。 二、在 VFO 状态下实现异频半双工通信 按原使用说明书进行编程，C150 电台在 VFO 状态下只能进行同频单工通信而无法进行异频半双 工通信。使用以下方法进行重新编程，可使 C150 电台具备在 VFO 状态下进行异步半双工通信的功 能。 1．VFO 预编程 (1)在按住 FUNC 键的同时，敲“9”键液晶板显示 “M0.60” (2)在(1)状态下依次敲 5、7、0、0 键，随着一长声 “B”音，液晶板显示“M 5.70” (3)在(2)状态下敲“*”键，使液晶板恢复到 VFO 状 态。 (4)在按住 FUNC 键的同时，敲一次“7”键，液晶
3.按下 CALL 键，扬声器发出“嘟——”的长音， 设置完毕。 二、频率扫描 1.在拨号频率状态下，按下 SC/M`键，执行 1MHZ 扫描。 2.在 1MHZ 扫描时，按下 6/F.L/SS，则会转换到全 频率扫描， 再按下 6/F.L/SS 键则转换到 1MHZ 扫描。 3.按下 8/S 键或 9/S 键超过 0.5S 时，扫描速度加快。 三、双频道守听 1.此功能下，屏幕显示“DUAL”字样。 2. 在 拨号 频率 状 态 下 ，按 住 FUNC 键 ， 再 按下 1/DUAL 键，显示“DUAL” ，进入双频道守侯。 3.解除双频道守听重复上述操作即可。 四、电池省电功能 1.在守听状态下，此功能使接收机每 1S 停止工作， 以减少电池消耗至平常的 1/3。 2.操作按键为 FUNC+5/SAVE。 五、锁频 FUNC+1/SET。 六、自动断电 1.FUNC+0/SET，显示“M” 。 2.按下 5/SAVE，显示“APO” ，进入自动断电状态。 3.解除自动断电重复上述操作即可。
对讲机操作说明书
ALERT
ALERT消息的内容不可 编辑，由运营商预定 义
输入 号码后发 送ALERT
天翼对讲主菜单
•ALERT信息 •状态设置 •呼入呼出限制 •系统设置 •帮助
ALERT信息
状态设置
•联机、 •忙碌、 •离开、 •免打扰、 •离线
状态设置
状态设置 联机：用户可以接受任何呼叫 忙碌：用户可以接受任何呼叫，但用 户不一定能回复 离开：用户不能接受呼叫，但呼入的 呼叫会记录在未接来电中 免打扰：用户不能接受呼叫，但呼入 的呼叫会记录在未接来电中
ViewSonic 优派
优派
ห้องสมุดไป่ตู้
QChat天翼对讲手机 使用 说明
操作
天翼3G对讲功能手机产品定义
天翼对讲是中国电信推出的基于手机的对讲业务，有别于传统 的对讲机，天翼对讲使用的设备是CDMA手机，它具有以下几 种主要优点：
覆盖区域广，能漫游，只要手机有信号就能实现对讲 携带方便，重量和体积与普通手机相当 一机多用，既为对讲机也为普通手机，能拨打电话和收发短信息 健康，无线电发射功率是传统手持对讲机的1/10左右 语音延迟小，能实现中继台的传送速度
组呼
无人说话
群组
申请话 权!
预定义组呼
PTT键
选项
预定义组呼
聊天室呼叫
PTT键
选项
聊天室与预定义组的区别在于： 预定组内 成员是被动的接受呼叫，而聊 天室组内成员可以主动选择是否加入通话。 在菜单中选择 邀请所有人即可邀请组内成员 加入通话。 收到邀请界面如右图所示
临时组的创建
临时组
PTT键
选项
临时组还可以通过菜单 发起邀请型呼叫，类似 于聊天室的邀请
飞达信FD-450A对讲机使用说明书
飞达信FD-450A对讲机使用说明书2014年5月30日星期五发射天线发射键MIC 监听键电源开关/音量旋钮耳机插孔液晶显示屏键盘区飞达信FD-450A一、按键功能【PTT】发射键【MONI】监听键【VFO】频率模式与记忆模式转换键【F】功能键。
【F】+【1】静噪调节【F】+【2】高低功率调整【F】+【3】VFO扫描【F】+【4】背景灯光设置【F】+【5】按键音设置【F】+【6】键盘锁设置【F】+【7】限时发射设置【F】+【8】发射与接收频率位差量设置【F】+【9】接收CTCSS设置【F】+【0】发射CTCSS设置【F】+【*】步进值设置【F】+【#】发射频率高于/低于接收频率设置【数字键】输入【#】长按2秒倒频/取消倒频设置【*】长按2秒打开/锁定键盘二、基本操作天线的连接将随机配置的天线的底部插到SMA连接器上，顺时针方向转动天线直到与天线底座相吻合，表示天线安装到位。
取下天线时，逆时针转动天线直到天线离开底座为止，然后从SMA连接器上拔出天线。
电源开关/音量调整1、按顺时针方向转动电源开关/音量调整旋钮时“咔”一声时打开对讲机的电源同时显示当时电池电压。
2、按逆时针方向转动电源开关/音量调整旋钮时“咔”一声时关闭对讲机的电源。
注：在转动电源开关/音量调整旋钮时可调节音量大小。
调整静噪电平1、按【F】+【1】键。
●现在的静噪电平出现，出厂设定电平为5。
2、按▲▼调节键在0-9范围选择静噪电平。
●电平因选择在无信号出现时背景噪声正好被消除。
发射1、开始发射的准备就绪时，按住【PTT】键并以普通的声调说话。
●发射灯亮红光。
2、通话结束后，放开【PTT】键，等待接选择输出功率1、按住【F】+【2】键选择高低功率输出。
●“Hi”或“Lo”出现在LCD上。
注：在通讯距离内，如果接收清晰，选择低功率输出将可以减少电池的消耗，延长使用时间。
三、快捷模式选择1、按【F】键开机，进行频道模式与频率模式切换。
2、在频率模式下，按【VFO】键，进行记忆呼出模式（MR）与频率显示模式（VFO）切换。
TC-310 UHF无线对讲机 说明书
图标说明本说明书中会使用以下图标，各图标含义如下所示：版权信息HYT、CRS 和 Hytera 为海能达通信股份有限公司（原深圳市好易通科技有限公司）在中华人民共和国和世界其它国家和/或地区的商标和/或注册商标。
我们仅对我司的商标及产品名称享有所有权，本说明书中可能提及的其它商标和产品名称为各自所有者所有。
本手册介绍的产品中可能包括存储于内存或其它媒介中的计算机程序。
海能达对此等程序享有的专有权利受中华人民共和国或其它国家及相关国际法的保护。
购买本产品并不意味着海能达以明示或暗示方式向购买者授予有关此等电脑程序的权益。
未经 海能达事先书面授权，任何企业、组织或个人不得对计算机程序进行任何形式的复制、更改、散发、反编译和反向工程。
免责声明本手册在编制过程中力求内容的准确性与完整性，但对于可能出现的错误或遗漏，海能达公司不承担任何责任。
海能达公司保留更改产品设计与规格的权利，由于技术的不断发展，产品设计与规格若有变更，恕不另行通知。
未经海能达公司书面授权，本手册不得被复制、修改、翻译、抄录、储存于可检索的系统中，或以任何形式通过任何途径被传输。
注意：表示可能会损坏对讲机的事项。
注：表示有助于您正确使用对讲机的事项。
为了您安全高效地使用本对讲机，请阅读以下安全信息。
◇ 对讲机的维修工作只能由专业技术人员进行，请勿自行拆装对讲机。
◇ 只可使用海能达指定的电池和充电器。
◇ 为避免电磁干扰和电磁兼容引起的问题，请在贴有“请关闭对讲机”标志的 场合关闭对讲机，例如医院和其他保健医疗场所。
搭乘飞机时，当机组人员要求关闭对讲机时，请关闭对讲机。
◇ 在带有安全气囊的汽车内，请勿将对讲机放在气囊展开可能涉及的区域范围 内。
◇ 在进入易燃、易爆环境前请关闭对讲机。
◇ 在易燃、易爆环境中请勿更换电池或对电池充电。
◇ 在靠近爆破区和雷管所在区前，请关闭对讲机。
◇ 请勿使用天线已损坏的对讲机，损坏了的天线接触皮肤可能导致轻微灼 伤。
对讲机功能键操作
各项功能简介1．Unassigned 该功能键无任何功能2．Display Clock 显示屏显示时间3．Emergency On: 报警功能打开4．Monitor: 监听功能打开。
功能激活后，亚音、信令失效。
若结束有载波，静噪即打开。
5．Volume Set设置音量。
功能激活后，对讲机喇叭发出一单音，同时调整音量，使之最合适。
6．Toggle System Scan On/Off :扫描激活有二种方式：*通过功能键激活*自动激活如果某信道的扫描列表打开，该功能键激活后，对讲机开始按照扫描列表进行扫描。
再按即禁止扫描。
7．Toggle High/Low Power: 高/低功率转换8．Toggle Repeater/ Talkaround 中转模式/呼叫模式转换如果当前信道接收发射频率为异频，例如：TX：454.000MhzRX：464.000Mhz当该功能激活后，TX＝RX。
即TX＝RX＝464.000Mhz9．Toggle Option Board On/Off如果您安装功能板，该功能激活或关闭功能板功能。
10．Toggle Voice Operated Tx在安装VOX话筒后，该功能激活或关闭VOX功能11. Phone Mode 该功能激活关闭电话功能例如：当按该键后对讲机进入电话模式，Access（接入码）：123通过DTMF 发送出去。
电话功能接通后，即可拨号通话。
再按该键会将Deaccess（短线码）：456通过DTMF发送出去，电话功能中断。
注：如果在电话功能激活后3秒钟内，没有接收到信号或没有发射动作，对讲机会自动将短线码发送出去。
12．Speed Dial (Memory): 该功能激活关闭电话功能（对讲机有数字键盘，或话筒有数字键）例如：当按该键后对讲机进入电话模式，Access（接入码）：123通过DTMF 发送出去。
电话功能接通后，即可拨号通话。
按对讲机取消键会将Deaccess（短线码）：456通过DTMF发送出去，电话功能中断。
gp2000摩托罗拉对讲机说明书ppt课件
Scan and priority scan 扫描和优先扫描
Scan There are two types: normal scan and priority scan. Ordinary scanning continuous retrieve the walkie-talkie channel in the scan list, priority scan 50% of the scan time assigned to the priority channel(A channel in the selected scan list) 扫描有两种类型：普通扫描和优先扫描。 普通扫描连续检索对讲机扫描列表中的所有信道，而优先扫描将50% 的扫描时间分配到 优先信道(在被选定的扫描列表中的第一个信7 道)
Installing the battery 安装电池 1.A slot of the battery into the notch of the walkie-talkie. 将电池的槽放入对讲机的槽口中 2 slide-phone battery until you hear a "click" sound. 向上滑动对讲机电池直到听到 “咔哒”声
Motorola gp2009 manual 摩托罗拉gp2009说明书
1
Installation and removal of antenna 安装和拆卸天线
1. The bottom of the thread of the antenna into the antenna coupling, antenna Fasten to the transceiver. 将天线的螺纹底部放入天线联接器中，将天线 扣紧到对讲机中。 2. Clockwise until tighten 以顺时针方向旋转直到拧紧
UV-6R对讲机说明书
专业调频对讲机
UV-6R 用户手册
VER1.0
■用户安全信息 为了您安全高效地使用本对讲机，请阅读下面的信息。
1. 对讲机的维修工作只能由专业技术人员进行，请勿自行拆装对讲机； 2. 为避免电磁干扰和/或电磁兼容引起的问题，请在贴有“请关闭对讲机”标志的场合关闭对讲机，例如医院和其他保健医
疗场所。 3. 搭乘飞机时，当机组人员要求关闭对讲机时，请关闭对讲机。 4. 在带有安全气囊的汽车内，请勿将对讲机放在气囊展开可能涉及的区域范围内。 5. 在进入易燃、易爆环境前请关闭对讲机； 6. 在易燃、易爆环境中请勿更换电池或对电池充电； 7. 在靠近爆破区和雷管所在区前，请关闭对讲机； 8. 请勿使用天线已损坏的对讲机，损坏了的天线接触皮肤可能导致轻微灼伤； 9. 请勿将对讲机长时间暴露在阳光直射下或放在加热装置附近。 10. 当便携式对讲机正在发射时，保持对讲机处于垂直位置，并使话筒离开口部约 5 厘米。 11. 发射时也要使对讲机天线离开头部或身体至少 2.5 厘米。 12. 如果您将便携式对讲机佩带在身体上，请确认对讲机在发射时，天线至少距离身体2.5 厘米。
4．安装外部耳机/麦克风（选配另购） 打开耳机外盖，将耳机插头插入耳机孔内即可。不需要使用耳机时，将耳机插头从耳机孔内拔出，并盖上耳机盖即可。
专业调频对讲机
UV-6R 用户手册
VER1.0
当不使用通用接口时，请盖上防尘罩。 (如图4)
■熟悉本机（插图说明）
天线 高亮手电灯 电池推钮 电池组 扬声器 麦克风 外部接口 皮带夹 【电源开关/音量控制】旋钮
■产品检查
欢迎使用POFUNG无线对讲机UV-6R。在使用前，建议您：
1. 请先检查本产品包装盒有无损坏迹象；
对讲机使用说明书(简易版)(1)
盘古对讲机使用说明（简版）一、外观及各按键名称各个按键名称：按键1：开关/音量旋钮按键2：确认键按键3：返回键按键4：大返回键按键5：PTT对讲键按键6：信息上报键按键7：SOS报警键按键8：输入汉字时的符号键按键9：输入文本时，切换输入法键二、主界面显示状态各个名称主界面各图标名称：图标1：DMR接收时信号强度图标2：RDSS（北斗通讯卫星）信号强度图标3:RNSS(卫星定位)信号强度图标4：发功模式“H”为高功，“L”为低功图标5：电池电量图标6：当前通讯信道图标7：当前位置经纬度图标8：时间三、各个功能使用操作1、群呼（同一数字信道）按照步骤操作：顺时针方向旋转开机旋钮---设备正常开机，进入主界面---上下选择键调至同一数字信道---按下PTT按键，进行群呼2、单呼（同一数字信道）按照步骤操作：顺时针方向旋转开机旋钮---设备正常开机，进入主界面---上下选择键调至同一数字信道---拨打任意DMR号码---按下PTT键，进行单呼。
例如单呼36#设备：顺时针方向旋转开机旋钮---设备正常开机，进入主界面---上下选择键调至同一数字信道---数字键盘输入36 ---按下PTT键，进行单呼36#设备。
这时只有36号设备可以听到呼叫注：DMR号码查询进入菜单—本机信息---对讲机ID就是DMR号码3、北斗短报文远程单机通讯（需要在RDSS（北斗通讯卫星）信号强度为3格时使用）A.发送短报文按照步骤操作：进入菜单---选择北斗短报文---选择新建---编辑短信内容（不得超过32个字节）---确定，发送---手动拨号—-输入对方北斗短报文6位号码---提示发送成功例如我要给36号设备发送北斗短报文（我迷路了，需要帮助。
）：进入菜单---选择北斗短报文—选择新建---编辑短信“我迷路了，需要帮助”---确定，发送---手动拨号---输入北斗短报文6位号码---提示发送成功B.北斗短报文号码查询进入菜单—本机信息—RDSS号码就是北斗短报文号码也可给本机里面的联系人发送北斗短报文，只需要在操作步骤中的手动拨号步骤改为：联系人列表—选择存储的联系人进行发送4、DMR短信单机通讯（需要在同一数字信道）按照步骤操作：进入菜单—短消息---新建---编辑短信内容—确定，发送---手动拨号—输入DMR ID号码---提示发送成功例如我要给36号设备发送DMR短信（我迷路了，需要帮助。
YAESU--ft-60对讲机说明书
YAESU--ft-60说明书2010-07-25 14:39:14| 分类：默认分类| 标签：|字号大中小订阅住发射钮下面那个不放,开机,选F4,再按F钮可以恢复出厂设制YAESU FT-60R简易操作说明1.先按〔F／W〕键，然后再按〔0 SET〕键即可选择需设定之功能（共计56项）。
2.转动旋钮调整各项功能数值。
3.再按一下〔F/W〕键，即可进入各项目内修改设定值，转动旋钮后即可修改其内容。
4.按PTT发射键后跳出设定模式，回到正常操作状态。
项目功能说明选择项目备註(原出厂值)01APO 设定自动关机时间。
关/30分鐘-12 小时原设定值為关02AR BEP 选择通讯范围自动侦测功能之警告声响模式。
IN RANGE/ALWAYS/OFF 原设定值為INRANGE03AR INT 选择通讯范围自动侦测功能之侦测时间间隔。
15 SEC/25 SEC 原设定值為25 秒04ARS 开啟／关闭收发频率自动差频。
开/关原设定值為开05BCLO 开啟／关闭接收频率禁止发射功能。
开/关原设定值為关06BEEP 开啟／关闭按键”嗶”声。
KEY+SC/KEY/关原设定值為开07BELL 选择CTCSS振铃次数。
关/1/3/5/8/连续原设定值為关08BSY.LED 开啟／关闭静噪开啟时之忙碌指示灯开/关开09CLK..SFT 原厂设定。
开/关原设定值為关,勿变动10CWID 操作ARTS时开啟／关闭CW ID。
开/关原设定值关11CW WRT 设定及啟动CW ID12DC VLT 显示直流供电电压13DCS.COD 设定DCS码104 DCS码原设定值02314DCS.N/R 开啟／关闭转换DCS解码T/RX N,RX R,TX R,T/RX R 原设定值T/RX N 15DT DLY 设定DTMF自动拨号延迟时间50MS/100MS/250MS/450MS/750MS/1000MS 原设定值1000MS16DT SPD 设定DTMF自动拨号传送速度50MS/100MS 原设定值50MS17DT WRT 程式化DTMF自动拨号18EAI 开啟／关闭紧急自动ID INT.1M-INT.50M/CON.1M-CON.50M/关原设定值关19EDG.BEP 经由旋钮选择频率时开啟／关闭频带声响关/开原设定值关20EMG S 紧急功能啟动时选择警铃设定EMG.BEP/EMG.LMP/EMG.B+L/EMG.CWT/EMG.C+B/EMG.C+L/EMG.ALL/OFF 原设定值EMG.C+L21I NET 选择网际网路连结模式INT.OFF/INT.COD/INT.MEM 原设定值INT.OFF22INT CD 支援WIRE功能选择DTMF存取码CODE0-CODE9 原设定值CODE0 23INT MR 支援非WIRE时选择记忆登录DTMF存取码D1-D9 原设定值D1 24LAMP 选择LED指示灯及按键之照明方式。
海能达PNC380公网对讲机说明书
致用户非常感谢您对我们产品的青睐！本手册旨在让您快速掌握本产品的使用，了解产品详细功能和操作。
为了避免因不当操作而给您带来身体伤害或财产损失，请于使用本产品前详细阅读《安全信息手册》。
本手册适用于以下机型：PNC380 公网对讲机目录版权信息 (1)免责声明 (1)前言 (2)标识符号 (2)界面元素 (2)按键操作 (2)1. 打开包装 (3)1.1 包装清单 (3)1.2 产品概览 (4)1.3 插卡 (4)1.4 安装电池 (5)1.5 安装背夹 (5)1.6 安装音频附件 (6)1.7 充电 (6)2. 使用入门 (7)2.1 开关机 (7)2.1.1 开机 (7)2.1.2 关机 (7)2.1.3 重启 (7)2.2 调节音量 (7)2.3 了解屏幕 (7)2.3.1 状态指示 (7)2.3.2 屏幕操作 (8)2.4 使用手电筒 (9)2.5 设置快捷键 (9)2.6 键盘输入 (9)2.7 查看产品信息 (9)3. 通讯 (10)3.1 PoC (10)3.2 电话 (10)3.2.1 拨打电话 (10)3.2.2 收到来电 (11)3.2.3 管理联系人 (11)3.3 短信 (11)3.3.1 发送短信 (11)3.3.2 收到短信 (12)3.3.3 转发/删除短信 (12)4. 网络与数据共享 (13)4.1 移动网络 (13)4.2 WLAN (13)4.3 蓝牙 (13)4.3.1 连接蓝牙设备 (13)4.3.2 取消配对 (14)4.3.3 蓝牙定位 (14)4.3.4 重命名 (14)4.4 共享网络 (14)4.5 飞行模式 (14)4.6 NFC (14)4.7 USB (15)5. 设备与系统 (16)5.1 设备 (16)5.1.1 显示 (16)5.1.2 声音 (16)5.1.3 存储 (17)5.1.4 电池 (17)5.2 系统 (17)5.2.1 定位 (17)5.2.2 语言 (18)5.2.3 恢复出厂设置 (18)5.2.4 日期和时间 (18)5.2.5 升级 (19)6. 应用程序 (20)6.1 安装 (20)6.2 卸载 (20)6.3 清除数据/缓存 (20)6.4 权限设置 (20)7. 相机 (21)7.1 拍照 (21)7.2 录像 (21)7.3 查看图片/视频 (21)8. 图库 (22)8.1 图片 (22)8.1.1 查看图片 (22)8.1.2 管理图片 (22)8.2 视频 (22)8.2.1 播放视频 (22)8.2.2 管理视频 (23)9. 录音机 (24)9.1 录音 (24)9.2 管理录音 (24)10. 故障处理 (25)11. 保修范围与期限 (27)12. 保养与清洁 (28)12.1 保养 (28)12.2 清洁 (28)13. 选购配件 (29)14. 缩略语 (30)版权信息Hytera为海能达通信股份有限公司（以下简称“我司”）在中华人民共和国和世界其他国家和/或地区的商标或注册商标。
对讲机说明书
１．开机按下ＰＷＲ键打开电源。
２．工作频段设置按下ＢＡＮＤ键可进行ＭＡＩＮ（主要）频段与ＳＵＢ（次要）频段的转换。
（即左右两边显示频率之位置转换）在ＭＡＩＮ频段内可进行发射，而ＳＵＢ频段内只能接收，不能发射。
３．静噪设置在ＭＡＩＮ段按下ＳＱＬ键，ＳＱＬ将显示在显示板上。
旋转大的调频旋钮或麦克风上的ＵＰＤＯＭＮ键改变静噪值。
设置完毕后可按除ＢＡＮＤ键以外的任何键即可。
ＳＵＢ段的ＳＱＬ设置当ＳＱＬ显示在显示屏上时（如上图）按ＢＡＮＤ键后，旋转大的调频旋钮或麦克风上的ＵＰＤＯＭＮ键改变静噪值。
设置完毕后可按除ＢＡＮＤ键以外的任何键即可。
４．频率设置（１）确认显示屏上有无显示“Ｍ”或“Ｃ”，若有按ＶＭ键可进入ＶＦＯ状态（或模式，ＶＦＯ及可变频率操作模式）。
（２）旋转大调频旋钮将以预先设置的步进值来改变或先按下ＭＨｚ键，后再旋转大调频旋钮，则以１ＭＨｚ为单位来改变频率。
注意：只有在ＭＡＩＮ段中的频率才可以改变。
５．频差设置按ＦＵＮＣ键，当“Ｆ”出现在显示屏上时，按ＭＨｚ键。
通过反复按ＭＨｚ键以达到自己所需的状态如＋５．７或－５．７或ＯＦＦ。
到达自己所需的状态后如－０．６，而频差值设置需要为１０时，此时可通过旋转大调频旋钮来达到所需的值。
设置完毕后可按ＰＴＴ或ＶＭ键来结束以上工作。
６．信道模式（１）在ＶＦＯ状态下，设置好一个频率后，按ＦＵＮＣ键，此时将显示“Ｆ”及信道数，用大调频旋钮旋转至所需信道。
（２）按ＶＭ键即可。
（３）所需信道写完后按ＶＭ键即可进入信道模式。
（４）在信道模式选择于存好的信道如ＣＨ０２信道。
（５）按ＦＵＮＣ键同时按ＨＬ键。
（６）此时频率消失，字母“Ａ”在闪。
（７）旋转大调频旋钮，选择所需的字符。
选定后按下ＢＡＮＤ键，重复以上工作。
当最后一个字符设定好后按下除ＢＡＮＤ及ＣＡＬＬ的任一键即可。
７．功能设置（１）按下ＦＵＮＣ键２秒钟以上则进入参数设置模式。
（２）选择菜单按ＦＵＮＣ键或ＳＱＬ键（或用麦克风上的ＵＰＤＯＷＮ键）（３）旋转大调频旋钮以改变参数值及功能。
KENWOOD对讲机说明书
建伍TH-42AT简易操作使用说明书【三种工作模式】1、VFO模式（频率模式）:2、MR模式（信道模式）3、CALL模式（呼叫信道，类似普通信道模式）【三种工作模式转换】分别按VFO、MR、CALL键可进入不同的工作模式。
1、VFO模式（1）用键盘直接输入工作频率，也可以用频道旋钮改变工作频率。
（2）步进选择：短按F键，再按T/CT键，屏幕显示频率步进数值，用频道旋钮选择需要的步进频率。
（3）差频工作：发射频率比接收频率高或低一个设定的频率。
（4）差频方向设定：按一下F键，再按REV键，屏幕显示“＋”，表示发射频率比接收频率高。
重复上述操作，屏幕显示“－”，表示发射频率比接收频率低。
重复上述操作，回到普通模式。
（5）设定频差值：长按F键，再按REV键，屏幕显示频差，用频道旋钮改变频差值。
2、MR模式（1）将频率存入信道在VFO模式调好频率和频差，长按F键，屏幕右上角显示频道号，用频道旋钮选择希望贮存的频道号，再按MR键，频率即存入。
（2）在一个频道中分别存贮发射和接收频率应该先存入接收频率，再存入发射频率。
在VFO模式调好接收频率，长按F键，屏幕右上角显示频道号，用频道旋钮选择希望贮存的频道号，再按MR键，接收频率即存入。
在VFO模式调好发射频率，亚音频(长按F键直到信道号闪烁，再按T键，屏幕显示亚音频频率，用频道旋钮选择需要的亚音频频率)等长按F键，屏幕右上角显示频道号，用频道旋钮选择与已存接收频率相同的频道号，按住PTT键不放的同时再按MR键，发射频率即存入。
3、CALLA模式将某一频率存入CALL信道的方法同存入MR信道基本相同，只是将上述的MR改为CALL即可。
【亚音频】TH-42A已经内置标准亚音频编码功能，解码功能需安装选件。
短按T键，屏幕显示T，亚音频编码功能启用。
再按T键，屏幕显示CT，亚音频编解码功能启用。
再按T键，亚音频功能关闭。
长按F键直到信道号闪烁，再按T键，屏幕显示亚音频频率，用频道旋钮选择需要的亚音频频率。
对讲机使用说明书(简易版)(1)
盘古对讲机使用说明（简版）一、外观及各按键名称各个按键名称：按键1：开关/音量旋钮按键2：确认键按键3：返回键按键4：大返回键按键5：PTT对讲键按键6：信息上报键按键7：SOS报警键按键8：输入汉字时的符号键按键9：输入文本时，切换输入法键二、主界面显示状态各个名称主界面各图标名称：图标1：DMR接收时信号强度图标2：RDSS（北斗通讯卫星）信号强度图标3:RNSS(卫星定位)信号强度图标4：发功模式“H”为高功，“L”为低功图标5：电池电量图标6：当前通讯信道图标7：当前位置经纬度图标8：时间三、各个功能使用操作1、群呼（同一数字信道）按照步骤操作：顺时针方向旋转开机旋钮---设备正常开机，进入主界面---上下选择键调至同一数字信道---按下PTT按键，进行群呼2、单呼（同一数字信道）按照步骤操作：顺时针方向旋转开机旋钮---设备正常开机，进入主界面---上下选择键调至同一数字信道---拨打任意DMR号码---按下PTT键，进行单呼。
例如单呼36#设备：顺时针方向旋转开机旋钮---设备正常开机，进入主界面---上下选择键调至同一数字信道---数字键盘输入36 ---按下PTT键，进行单呼36#设备。
这时只有36号设备可以听到呼叫注：DMR号码查询进入菜单—本机信息---对讲机ID就是DMR号码3、北斗短报文远程单机通讯（需要在RDSS（北斗通讯卫星）信号强度为3格时使用）A.发送短报文按照步骤操作：进入菜单---选择北斗短报文---选择新建---编辑短信内容（不得超过32个字节）---确定，发送---手动拨号—-输入对方北斗短报文6位号码---提示发送成功例如我要给36号设备发送北斗短报文（我迷路了，需要帮助。
）：进入菜单---选择北斗短报文—选择新建---编辑短信“我迷路了，需要帮助”---确定，发送---手动拨号---输入北斗短报文6位号码---提示发送成功B.北斗短报文号码查询进入菜单—本机信息—RDSS号码就是北斗短报文号码也可给本机里面的联系人发送北斗短报文，只需要在操作步骤中的手动拨号步骤改为：联系人列表—选择存储的联系人进行发送4、DMR短信单机通讯（需要在同一数字信道）按照步骤操作：进入菜单—短消息---新建---编辑短信内容—确定，发送---手动拨号—输入DMR ID号码---提示发送成功例如我要给36号设备发送DMR短信（我迷路了，需要帮助。
KENWOOD对讲机说明书
K E N W O O D对讲机说明书 Prepared on 22 November 2020建伍TH-42AT简易操作使用说明书【三种工作模式】1、VFO模式（频率模式）:2、MR模式（信道模式）3、CALL模式（呼叫信道，类似普通信道模式）【三种工作模式转换】分别按VFO、MR、CALL键可进入不同的工作模式。
1、VFO模式（1）用键盘直接输入工作频率，也可以用频道旋钮改变工作频率。
（2）步进选择：短按F键，再按T/CT键，屏幕显示频率步进数值，用频道旋钮选择需要的步进频率。
（3）差频工作：发射频率比接收频率高或低一个设定的频率。
（4）差频方向设定：按一下F键，再按REV键，屏幕显示“＋”，表示发射频率比接收频率高。
重复上述操作，屏幕显示“－”，表示发射频率比接收频率低。
重复上述操作，回到普通模式。
（5）设定频差值：长按F键，再按REV键，屏幕显示频差，用频道旋钮改变频差值。
2、MR模式（1）将频率存入信道在VFO模式调好频率和频差，长按F键，屏幕右上角显示频道号，用频道旋钮选择希望贮存的频道号，再按MR键，频率即存入。
（2）在一个频道中分别存贮发射和接收频率应该先存入接收频率，再存入发射频率。
在VFO模式调好接收频率，长按F键，屏幕右上角显示频道号，用频道旋钮选择希望贮存的频道号，再按MR键，接收频率即存入。
在VFO模式调好发射频率，亚音频(长按F键直到信道号闪烁，再按T键，屏幕显示亚音频频率，用频道旋钮选择需要的亚音频频率)等长按F键，屏幕右上角显示频道号，用频道旋钮选择与已存接收频率相同的频道号，按住PTT键不放的同时再按MR键，发射频率即存入。
3、CALLA模式将某一频率存入CALL信道的方法同存入MR信道基本相同，只是将上述的MR改为CALL即可。
【亚音频】TH-42A已经内置标准亚音频编码功能，解码功能需安装选件。
短按T键，屏幕显示T，亚音频编码功能启用。
再按T键，屏幕显示CT，亚音频编解码功能启用。
对讲机使用说明
对讲机使用说明通信机出厂前己经过了仔细调整并进行了严格的测试。
在一般使用环境下，通信机将发挥操作说明书中所介绍的功。
通信机上所有可调电容，线圈和电阻，都己预先在工厂调整好了。
必须是专业的、熟悉通信机并具备必要的测试设备的技术人员，才能对这些部件进行再调整，如果未经工厂允许，擅自修理和调整通信机，则该机的保修单无效。
特点g 操作简便、超薄、体积小、重量轻、便于携带、用途广泛。
g 采用数字键盘，直接输入用户所需的频率或频道号。
g 具有99个贮存信道，方便您的使用。
g 采用锁相环频率合成技术及CPU微电脑控制，使整机性能稳定、灵巧方便。
g 键盘上的按键及LCD屏均有背光照明，便于在暗处操作。
g 具有自动省电功能，延长电池的使用时间。
注：本说明书介绍了本机正常使用功能。
但是，由于贵地经销商或用户专业管理员对整机其它功能给予设定并转入到信道工作状态。
因此，您也许多不能使用本机全部功能。
操作指南各部份名称键、控制旋钮、开头、指示器1. PWR/VOL （电源/音量）控制旋钮用于打开或关闭对讲机电源及调节音量的大小。
2. SQL （静噪）控制旋钮用于选择工作信道和频率步进以及其它功能选择3. 发射指示器/接收/守候指示器当按压PTT开关时，该指示器发红光，表示通信机正处于通话发送状态。
当通讯机处于接收或监听状态时，该指示器发绿光，表示通信机正处于繁忙状态。
当通讯机处于守候时，该指示器闪烁。
4. PTT （按一讲）键用于通信机通话发送和收话状态的切换开关。
5. MONI （监听）键当通信机在接收状态时，按住此键，可以监听工作信道上的情况。
6. SCAN用于信道/频率扫描或储存信道及调出信道与频率。
用于退出操作状态和其它功能使用。
7. FUNC （功能）键用于多种功能调用及设置8. CH ―、CH +键用于频率/频道调整及配合其它功能使用9. KEYPAD （键盘）10. 用于输入频率和配合功能键使用可设置其它功能11. LCD （显示屏）12. 用于指示通信机工作状态及其它功能指示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ALERT
ALERT消息的内容不可 编辑，由运营商预定 义
输入 号码后发 送ALERT
天翼对讲主菜单
•ALERT信息 •状态设置 •呼入呼出限制 •系统设置 •帮助
ALERT信息
状态设置
•联机、 •忙碌、 •离开、 •免打扰、 •离线
状态设置
状态设置 联机：用户可以接受任何呼叫 忙碌：用户可以接受任何呼叫，但用 户不一定能回复 离开：用户不能接受呼叫，但呼入的 呼叫会记录在未接来电中 免打扰：用户不能接受呼叫，但呼入 的呼叫会记录在未接来电中
ViewSonic 优派
优派
QChat天翼对讲手机 使用 说明
操作
天翼3G对讲功能手机产品定义
天翼对讲是中国电信推出的基于手机的对讲业务，有别于传统 的对讲机，天翼对讲使用的设备是CDMA手机，它具有以下几 种主要优点：
覆盖区域广，能漫游，只要手机有信号就能实现对讲 携带方便，重量和体积与普通手机相当 一机多用，既为对讲机也为普通手机，能拨打电话和收发短信息 健康，无线电发射功率是传统手持对讲机的1/10左右 语音延迟小，能实现中继台的传送速度
组呼
无人说话
群组
申请话 权!
预定义组呼
PTT键
选项
预定义组呼
聊天室呼叫
PTT键
选项
聊天室与预定义组的区别在于： 预定组内 成员是被动的接受呼叫，而聊 天室组内成员可以主动选择是否加入通话。 在菜单中选择 邀请所有人即可邀请组内成员 加入通话。 收到邀请界面如右图所示
临时组的创建
临时组
PTT键
临时组
状态查询：查询联系人或组的状态 通知响应查询：查询联系人的状态， 被查询的联系人会收到查询通知，如 果被查询人设置了状态变化通知，则 在状态变化后会给查询方会收到状态 变化通知 邀请：临时组的一种呼叫方式，被呼 的联系人可以选择是否加入通话
待机界面下，短按PTT键进入通话记录，长按PTT 键则呼叫绑定的快捷号码
离线：用户退出QChat
呼入呼出限制
三种限制类型： 1.呼入限制、 2.呼出限制、 3.呼入呼出限制
限制的号码类型： 1.联系人、 2.预定义群组、 3.预定义聊天室
QChat功能设置
呼叫限制
输入号码 后保存
选择 限制 类型
选择 地址 类型
系统设置
基本设置
高级设置
1X与Qchat业务优先级、 会话延续、 状态变化通知、 PTT呼叫快捷绑定、 来电震动方式
QChat功能设置
系统设置—高级设置
开机自动登录：开机是否QChat自动登录
开机自动更新：开始时是否自动更新帐户信息
QOS设置：在网络支持的情况下，设置了 QOS 可以提高QChat服务质量
帮助
– – – –
我的号码 我的状态 手动更新 版本信息
QChat功能设置
帮助
速拨号码设置
PTT键和2～9数字键都可以设置类型为单呼、预定组呼、 临 时组呼的快捷呼叫 具体设置方式为主菜单-设置-通话设置-速拨号码
短按PTT
进入通话记录界面
长按PTT
呼叫预先设定的一个快捷号码
选择联系人或者组，按PTT 键发起呼叫
按PTT 接通基本在1 秒内开PTT键则释放话权
按PTT
松开PTT
按PTT
当话权被占用时， 按PTT键将不能取 得话权
单呼
1.从通讯录选择联系人发起单呼 2.从通话记录选择记录发起单呼 3.待机界面输入号码后按PTT 键发起单呼
开机自动登录、 开机自动更新、 QOS设置
QChat功能设置
系统设置—基本设置 业务优先级：对讲业务与1X业务优先级 会话延续：对讲通话发起者退出通话后对话是否继续 状态变化通知：当用户由离开、免打扰或者通话状态 变为上线时，是否发送状态变化通知 给查询者 PTT快捷呼叫绑定：待机状态下长按PTT键是否发起 快捷呼叫 来电震动方式：QChat呼入时是否震动
选项
临时组还可以通过菜单 发起邀请型呼叫，类似 于聊天室的邀请
收到邀请如图所示
提示性呼叫（即时信息）
ALERT： – 从通讯录选择联系人发送ALERT – 从通话记录选择记录发送ALERT – 进入ALERT列表发送ALERT – 转发或者回复ALERT （注意：ALERT只能发送单个联系人，不支持群 组发送）
单呼过程中，同一时间只能有抢先按住对讲键的一方讲话，另外一方只能接听
单呼
单呼
PTT键
接通
释放PTT释放话权
单呼还可以还可以通过以下 方式发起： 1 在待机界面输入号码按 PTT键 2 从通话记录选择单呼记 录按PTT键 对方取得话 权
单呼
呼叫类型以及参与通话的人数
话权状态 通话时间 话权时间
通话中的 选项菜单 通话中可以邀请联系人、预定义组、临 时组加入通话，变为临时组通话
业务适用范围：天翼对讲业务可在全国3G（EV-DO) 覆盖区域内使用。
注：天翼对讲（QCHAT）作为3G应用类重点产品，只能在3G(EVDO)环境下应用
单呼
组呼
提示性呼叫
聊天室
天翼3G对讲手机如何 操作 使用
待机界面下，主菜单—天翼对讲，进入QChat 主菜单
与QChat功能相关的通讯录 预定义组 / 聊天室 联系人
与QChat功能相关的还有设置—通话设置—速拨号码菜单
PTT键绑定的 快捷号码 2～9键也可以 绑定QChat快 捷呼叫 可以绑定的 QChat呼叫类型
QChat提供您及时的简单对话和群组沟通的
电话新打法！
•一对多的即时通话
1.预定义群组/预定义聊天室呼叫：
2.临时组呼：
– – –
-
从通讯录选择预定义群组/预定义聊天室发起呼叫 从通话记录选择记录发起呼叫 从通讯录选择临时组发起呼叫 从通讯录中选择几个联系人发起呼叫 从通话记录选择记录发起呼叫
普通型：组呼接通后被叫方直接听到话音 邀请型：被叫方需要应答才能开始对话
