机械制图零件图、装配图题库(有难度)分析
《机械制图》零件图习题
[问答题][难度2]

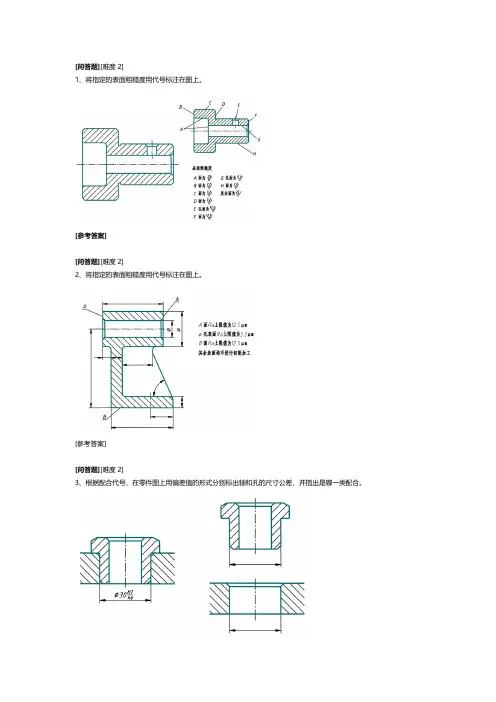

1、将指定的表面粗糙度用代号标注在图上。
[参考答案]
[问答题][难度2]
2、将指定的表面粗糙度用代号标注在图上。
[参考答案]
[问答题][难度2]
3、根据配合代号，在零件图上用偏差值的形式分别标出轴和孔的尺寸公差，并指出是哪一类配合。
[参考答案]
[问答题][难度2]
4、根据配合代号，在零件图上用偏差值的形式分别标出轴和孔的尺寸公差，并指出是哪一类配合。
[参考答案]
[问答题][难度2]
5、用文字说明图中框格标注的含义。
[参考答案]
[问答题][难度3]
6、将文字说明的形位公差用框格标注在图上。
[参考答案]
[问答题][难度4]
7、读主轴零件图, 想出形状, 要求: (1) 在指定位置处画断面图C-C；（2）填写问答。
[参考答案]
[问答题][难度4]
8、读端盖零件图, 想出形状, 要求: (1) 在指定位置画向视图C(外形)；（2）填写问答。
[参考答案]
[问答题][难度4]
9、读拨叉零件图，画出俯视图（外形），并回答问题
[问答题][难度4]
10、读壳体零件图,画出全剖的主视图和向视图D（外形）,并回答问题
[参考答案]
[问答题][难度4]
11、读底座零件图，在指定位置上画出向视图（外形）和断面图。
[参考答案]
[问答题][难度4]
12、读支座零件图，在指定位置上画出全剖视图B-B和全剖视图C-C,并填空回答问题。
[参考答案]。
(word完整版)机械制图零件图、装配图题库(有难度)
6. 极限与配合在零件图上的标注，其中一种形式是在孔或轴的基本尺寸后面注出基本偏差代号和公差等级，这种形式用于的零件图上。
第二种形式是在孔或轴的基本尺寸后面，注出偏差值，这种形式用于的零件图上。
第三种是在孔或轴的基本尺寸后面，既注出基本偏差代号和公差等级，又同时注出上、下偏差数值，这种形式用于的零件图上。
（难度：B）7. 形位公差的框格用线绘制，分成格或多格。
（难度：A）8. 按作用不同，可将基准分为基准和基准。
（难度：A）9. 基孔制的孔（基准孔）的基本偏差代号用符号表示，其基本偏差值为。
基轴制的轴（基准轴）的基本偏差代号用符号表示，其基本偏差值为。
（难度：A）10. 基本偏差是决定公差带相对零线位置的。
（难度：A）11. 外螺纹的规定画法是：大径用表示；小径用表示；终止线用表示。
（难度：A）12. 当被连接零件之一较厚，不允许被钻成通孔时，可采用连接。
（难度：A）13. 剖切平面通过轴和键的轴线或对称面，轴和键均按形式画出，键的顶面和轮毂键槽的底面有间隙，应画条线。
（难度：A）14. Tr40×14(P7)LH-8e-L的含义_____________________________________________（难度：B）15. 模数大，齿距，齿厚、齿高也随之，因而齿轮的承载能力。
（难度：B）16. 螺纹的旋向有和两种，工程上常用螺纹。
（难度：B）17. 单个圆柱齿轮的剖视图中，当剖切平面通过齿轮的轴线时，轮齿一律按绘制，齿根线画成线。
（难度：B）18. 普通平键有、和三种结构类型。
（难度：B）19. 左旋螺纹要注写。
（难度：A）20. 普通平键的标记：键 GB/T1096 18×11×100表示b= mm，h= mm，L= mm的A型普通平键（A省略不注）。
（难度：B）第十章装配图1. 在装配图中，当剖切平面通过某些标准产品的组合件，或该组合件已由其他图形表达清楚时，可只画出。
机械制图-识读零件图-22题(答案)
1.该零件采用了哪些视图？哪些剖视图或剖面图？【答案】该零件采用主视图、俯视图和左视图三个视图，其中，主视图是全剖视图，左视图是局部剖视图，俯视图为半剖视图（和局部剖视）。
2.指出该零件在长、宽、高三个方向的主要尺寸基准，并在图上用△标出来。
【答案】高方向基准是零件的底面，长度方向基准是零件上Φ42孔的左端面，宽度基准是宽度方向的对称线。
3.图中G1/2"表示：（非螺纹密封的）管螺纹，1/2"表示公称直径（尺寸代号），是内螺纹（内、外）。
4.Φ36H8表示：Φ36是基本尺寸（公称直径），H8是公差带代号，其中，H是基本偏差代号，8是公差等级。
5.说明符号6.3、6.3的含义。
【答案】前者表示用去除材料的方法获得的表面粗糙度，Ra的值为6.3μm.；后者表示，是由不去除材料的方法（非加工表面）获得的零件表面粗糙度。
6.在零件图右下角的空白处画出主视图的外形（虚线不画）。
1.该零件用 3 个视图进行表达，其中主视图采用了 全剖 。
2.该零件在长度方向的主要尺寸基准是 左右对称面 ；在宽度方向的主要尺寸基准是前后对称面 。
3.图中30±0.01表示：30是 基本 尺寸，其最大极限尺寸是 30.10mm ，该尺寸合格的条件是 30.10mm ≥实际尺寸≥29.90mm 。
4.解释图中2-M6-7H 的含义： 2个公称直径为6的普通粗牙螺纹，右旋，顶径和中径的公差带代号都为7H 。
5.说明符号6.3的含义。
表示用去除材料的方法获得的表面粗糙度，Ra 的值为6.3μm 。
三、装配图拆画零件图。
快速阀是用于管道截通的装置，内有齿轮齿条传运机构。
当手把13向上旋动时，齿条由于齿轮的拨动也向上移动，从而带动阀瓣5、6向上，打开阀门通道；反之，则通路截止。
阀瓣5、6由于弹簧张力紧紧压贴在阀体9内孔Φ28的凸缘上。
读懂装配图，回答问题并拆画零件图。
1.装配图中装配体的名称为 快速阀 ，装配体除了图中已标注的标准件以外共有15种个零件组成。
机械制图8套试卷及问题详解(2)
三、求圆柱被截切后的W面投影。〔10分〕
四、补画相贯线的V面投影。〔10分〕
五、根据主左视图，求作俯视图。〔10分〕
六、根据主俯视图，求作左视图。〔10分〕
七、用平行平面将主视图改画成全剖视图。〔10分〕
八、判断如下螺纹画法的正误，正确的打“√〞,错误的打“×〞。〔8分〕
五、根据两视图补画第三视图。〔12分〕
六、分析如下螺纹画法的错误,正确的打“√〞,错误的打“×〞。〔8分〕
( )( ) ( ) ( )
七、在指定位置将主视图画成全剖视图。〔16分〕
八、读齿轮轴零件图，在指定位置补画A-A断面图，并回答如下问题。〔15分〕
1．说明M12×1.5-6g含义：___________________________。
2．指出该零件在长、宽、高三个方向的主要尺寸基准。
3．说明Φ40H7的意义。
4．说明M8—7H的含义。
5．完成A-A剖视图。
6．说明符号的含义。
答案：
1.该零件图中，主视图采用了局部剖视，左视图采用半剖视图，俯视图采用全剖视图
2.长度方向的基准是长度对称线，高度方向基准是零件底边，宽度方向是宽度对称线。
4. M68╳2表示，公称直径为68mm的普通细牙螺纹，M为螺纹代号，2为螺距。
μm.；
后者表示，是由不去除材料的方法获得的零件外表。
一、在平面ABC内作一条水平线，使其到H面的距离为10mm。(10分)
二、作平面△ABC和平面△EFG的交线，并判别可见性。(10分)
三、根据给出的视图，补画第三视图或视图中所缺的图线。(14分，每题7分)
Z
o
X YW
(完整版)机械制图试题(含答案).docx
《机械制图》考试试题姓名分数一、填空题（１０分）1. 比例分为（）比例、（）比例、（）比例等三种。
其中为看图方便，尽可能采用（）比例。
2. 标注尺寸由（）、（）和（）三个要素组成。
3. 在标注尺寸时，应做到（）、（）、（）和合理。
4、机件的图形是用各种不同图线画成的，其中可见轮廓线用（）线画，不可见轮廓线用（）线画，尺寸线和尺寸界线用（）线画，而中心线和对称中心线则用（）线画。
5、三视图之间的投影对应关系可以归纳为（）、（）长对正。
（）、（）高平齐。
（）、（）宽相等。
二、选择题（１０分）1.一张完整装配图的内容包括：（ 1）一组图形；（2）（）；（3）必要的技术要求；（ 4）零件序号和明细栏；（5）标题栏。
A、正确的尺寸 B 、完整的尺寸 C 、合理的尺寸 D 、必要的尺寸2.看装配图的第一步是先看（）A、尺寸标注 B 、表达方法 C 、标题栏 D 、技术要求3.零件图的技术要求的标注必须符合（）的规定注法。
A 工厂B 行业C 部颁 D国家标准4.零件图中注写极限偏差时，上下偏差小数点对齐，小数点后位数（），零偏差必须标出。
A 不相同 B相同 C 相同不相同均可 D 依个人习惯5.局部剖视图用（）为剖与未剖部分的分界线。
A 粗实线 B细实线 C 细点划线 D 波浪线6.绘制零件图对零件进行形体分析，确定主视图方向后，下一步是（）A、选择其他视图，确定表达方案B画出各个视图C 选择图幅，确定作图比例D安排布图，画基准线7.在机件的三视图中，机件上对应部分的主左视图应（）A 长对正B 高平齐 C宽相等 D 高相等8.三视图的投影规律是（）A 长相等高相等宽相等B长对正高对正宽对正C 长对正高平齐宽相等D长相等高平齐宽对正9.国标规定，外螺纹的大径应画（）A 点划线B 粗实线C 细实线D 虚线10.国标规定螺纹的牙顶用（）画出A 虚线B 细实线 C点划线 D 粗实线三、判断题（10 分）（） 1、一张完整的装配图的内容包括：一组图形、必要的尺寸、必要的技术要求、零件序号和明细表、标题栏。
机械制图试题库加答案解析
机械制图试题库加答案解析(总25页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--《机械制图》课程试题库（中专）第一章制图基本知识与技能一、填空题1、机械制图当中基本图幅有哪五种 A0 、 A1 、 A2 、 A3 A4 其中A4图纸幅的尺寸为 210×297 。
2、机械制图当中常用的线型有粗实线、细实线、虚线等，可见轮廓线采用粗实线，尺寸线，尺寸界线采用细实线线，轴线，中心线采用细点画线。
3、机械制图当中的汉字应写成长仿宋体。
*4、图样中的尺寸以㎜为单位。
5、在标注直径时，在数字前面应该加φ，在标注半径时应在数字前加 R 。
6、尺寸标注由尺寸界线、尺寸线和尺寸数字组成。
7、在标注角度尺寸时，数字应水平书写。
★8、机械制图中通常采用两种线宽，粗、细线的比率为 2：1 。
9、线性尺寸数字一般应注写在尺寸线的上方或左方。
★10、平面图形中所注尺寸按作用分为定形尺寸和定位尺寸。
二、选择题1、下列符号中表示强制国家标准的是（ C ）。
A． GB/T B． GB/Z2、不可见轮廓线采用（ B ）来绘制。
