LM358的电路图组成的麦克风电路原理图
LM358应用电路资料及引脚图
LM358应用电路资料及引脚图LM358是常用的双运放,这里我们介绍一下他的一些资料以及简单电路应用等,有什么问题请去电子论坛.简介:LM358里面包括有两个高增益、独立的、内部频率补偿的双运放，适用于电压范围很宽的单电源，而且也适用于双电源工作方式，它的应用范围包括传感放大器、直流增益模块和其他所有可用单电源供电的使用运放的地方使用。
lm358引脚图及引脚功能LM358封装有塑封8引线双列直插式和贴片式两种。
LM358的特点:. 内部频率补偿. 低输入偏流. 低输入失调电压和失调电流. 共模输入电压范围宽，包括接地. 差模输入电压范围宽，等于电源电压范围. 直流电压增益高(约100dB). 单位增益频带宽(约1MHz). 电源电压范围宽：单电源(3—30V)；. 双电源(±1.5 一±15V). 低功耗电流，适合于电池供电. 输出电压摆幅大(0 至Vcc-1.5V)LM358稳压电路制作电路原理：本稳压器的核心器件采用LM358。
电路原理如下图所示。
它主要由供电、基准电压、电压取样比较等组成。
LM358稳压电路应用:市电从变压器的1、2头输入，3、4头为自耦调压抽头，5、6头为控制电路的电源及取样抽头。
市电电压正常时，因C点电压始终为3V（即R1降压DW稳压所得），A、B点均大于3V，故A1、A2（lm358芯片）输出低电平；当市电电压下降时，5、6头的电压也随之下降，A点电压也跟着下降，当A点电压下降到低于3V时，A1输出高电平，使三极管V1饱和导通，继电器K1吸合，将调压器输出调于1、3头；当市电电压继续下降时，同理B点电压低于3V时，（VA 反之，如果电压升高时，B点电压也随之升高，当B点电压高于3V时，A2输出低电平，V2截止，H2释放，输出端调至1、3头；当市电电压继续升高时，A点电压高于3V，A1输出低电平，V1截止，K1释放，输出端调至1、2头。
A1、A2为运放，在这里作电压比较器用；IC1为三端稳压块，它为运放及继电器提供供电电源；VD5、VD6为保护二极管。
LM358芯片简介及应用ppt课件
1、基本结构与工作原理
运放（a）国家标准规定的符号 （b）国内外常用符号
反相输入端----u-增加时，输出uO减小。 同相输入端----u+增加时，输出uO增加。
若u-和u+同时存在信号，或者同 时变化时，输出uO如何变化？
1、u-=u+=uC 时，uo=A OC*uC uC-----共模信号； AOC---共模放大倍数或者共模增益
uO=AOC·uC+AOD·（u+-u-）
LM358的AOD≈105，AOC≈15
运放抑制共模输入信号，但是不能完全消除。 运放放大差模信号，而且放大倍数非常大。
故 uO≈AOD·（ u+-u- ）=AOD·ud 其中，ud=u+- u- -------差分信号
分析问题时，常将运放视为理想运放，即 AOD=∞，AOC=0。
呼吸灯电路讲解
------------牛新闻
Electrical Engineering College
Leon Niu
一、运算放大器LM358
运放以LM开头的，基本上都是美国国家半导体最 先设计、开发并申请专利的。 各个厂家的型号命名规则各不相同，TI的LM358P是 DIP封装（双列直插）的，在ST的产品中LM358P则 代表TSSOP封装，而LM358N是ST、Philips、ON、 NS等厂家DIP封装产品的型号。 无论什么封装外形，各厂家的LM358各项指标都是 基本相同的。
K 0 1 0 1R K 9 0 3R K 0 8 0 1R U1ALM358ANU1BLM358AN 17 CDDC CNNC AB VGGV 8484 2356 F 1 u 4 1C M 1R KK 57 77 4R4R CD CN VG 00 DD 4E8E DLDL 00 DD 3E7E D DLDL N K 0 G 3 0 1R 3 1 1 0 Q9 C 00 C DD V 6E2E DLDL K 0 2 0 1R 00 DD 1E5E DLDL

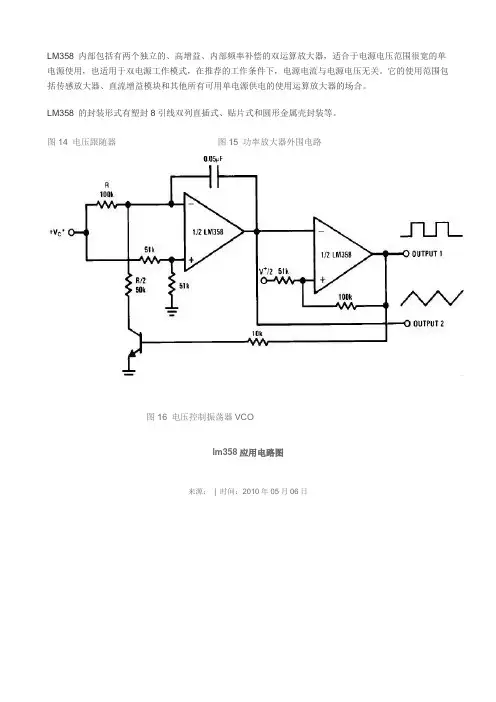

LM358电路图及应用
LM358 内部包括有两个独立的、高增益、内部频率补偿的双运算放大器，适合于电源电压范围很宽的单电源使用，也适用于双电源工作模式，在推荐的工作条件下，电源电流与电源电压无关。
它的使用范围包括传感放大器、直流增益模块和其他所有可用单电源供电的使用运算放大器的场合。
LM358 的封装形式有塑封8引线双列直插式、贴片式和圆形金属壳封装等。
图14 电压跟随器图15 功率放大器外围电路图16 电压控制振荡器VCOlm358应用电路图来源：| 时间：2010年05月06日图4 直流耦合低通RC有源滤波器图5 LED驱动器图6 TTL驱动电路图7 RC有源带通滤波器图8 Squarewave振荡器图9 滞后比较器图10 带通有源滤波器图11 灯驱动程序图12 电流监视器图13 低漂移峰值检测器图14 电压跟随器图15 功率放大器外围电路图16 电压控制振荡器VCO图17 固定电流源图18 脉冲发生器图19 交流耦合反相放大器图20 交流耦合非反相放大器图21 可调增益仪表放大器图22 直流放大器图23脉冲发生器图24 桥式电流放大器图25 引用差分输入信号图26 直流差动放大器LED-闪光器电路图来源：| 时间：2010年05月06日图1 可以用一只双色发光二极管的闪光电路图2 用二只发光二极管的闪光电路图3 分立元件的LED闪光器电路图图4 分立元件的LED闪光器路（负反馈型，稳定性好）电源抑制比100dB图1 DIP 塑封引脚图引脚功能图2 圆形金属壳封装管脚图图3 内部电路原理图LM358应用电路图：图4 直流耦合低通RC有源滤波器图5 LED驱动器图6 TTL驱动电路图7 RC有源带通滤波器图8 Squarewave振荡器图9 滞后比较器图10 带通有源滤波器图11 灯驱动程序图12 电流监视器图13 低漂移峰值检测器图14 电压跟随器图15 功率放大器外围电路图16 电压控制振荡器VCO图17 固定电流源图18 脉冲发生器图19 交流耦合反相放大器图20 交流耦合非反相放大器图21 可调增益仪表放大器图22 直流放大器图23脉冲发生器图24 桥式电流放大器图25 引用差分输入信号lm358应用电路2010-06-01 09:21:30| 分类：电路原理分析| 标签：|举报|字号大中小订阅lm358恒流源电路lm358电路原理图LM358内部包括有两个独立的、高增益、内部频率补偿的双运算放大器，适合于电源电压范围很宽的单电源使用，也适用于双电源工作模式，在推荐的工作条件下，电源电流与电源电压无关。
LM358双运放中文资料
LM358中文资料
图1 LM358引脚图
图2 内部原理图
LM358内部包括有两个独立的、高增益、内部频率补偿的双运算放大器，适合于电源电压范围很宽的单电源使用，也适用于双电源工作模式，在推荐的工作条件下，电源电流与电源电压无关。
它的使用范围包括传感放大器、直流增益模组,音频放大器、工业控制、DC增益部件和其他所有可用单电源供电的使用运算放大器的场合。
LM358的封装形式有塑封8引线双列直插式和贴片式。
特性(Features)：
＊内部频率补偿。
＊直流电压增益高(约100dB) 。
＊单位增益频带宽(约1MHz) 。
＊电源电压范围宽：单电源(3—30V)；双电源(±1.5一±15V) 。
＊低功耗电流，适合于电池供电。
＊低输入偏流。
＊低输入失调电压和失调电流。
＊共模输入电压范围宽，包括接地。
＊差模输入电压范围宽，等于电源电压范围。
＊输出电压摆幅大（0至Vcc-1.5V) 。
参数输入偏置电流45 nA输入失调电流50 nA输入失调电压2.9mV输入共模电压最大值VCC~1.5 V共模抑制比80dB电源抑制比100dB。
LM358应用电路资料及引脚图
LM358应用电路资料及引脚图LM358是常用的双运放,这里我们介绍一下他的一些资料以及简单电路应用等,有什么问题请去电子论坛.简介:LM358里面包括有两个高增益、独立的、内部频率补偿的双运放，适用于电压范围很宽的单电源，而且也适用于双电源工作方式，它的应用范围包括传感放大器、直流增益模块和其他所有可用单电源供电的使用运放的地方使用。
lm358引脚图及引脚功能LM358封装有塑封8引线双列直插式和贴片式两种。
LM358的特点:. 内部频率补偿. 低输入偏流. 低输入失调电压和失调电流. 共模输入电压范围宽，包括接地. 差模输入电压范围宽，等于电源电压范围. 直流电压增益高(约100dB). 单位增益频带宽(约1MHz). 电源电压范围宽：单电源(3—30V)；. 双电源(±1.5 一±15V). 低功耗电流，适合于电池供电. 输出电压摆幅大(0 至Vcc-1.5V)LM358稳压电路制作电路原理：本稳压器的核心器件采用LM358。
电路原理如下图所示。
它主要由供电、基准电压、电压取样比较等组成。
LM358稳压电路应用:市电从变压器的1、2头输入，3、4头为自耦调压抽头，5、6头为控制电路的电源及取样抽头。
市电电压正常时，因C点电压始终为3V（即R1降压DW稳压所得），A、B点均大于3V，故A1、A2（lm358芯片）输出低电平；当市电电压下降时，5、6头的电压也随之下降，A点电压也跟着下降，当A点电压下降到低于3V时，A1输出高电平，使三极管V1饱和导通，继电器K1吸合，将调压器输出调于1、3头；当市电电压继续下降时，同理B点电压低于3V 时，（V A 反之，如果电压升高时，B点电压也随之升高，当B点电压高于3V时，A2输出低电平，V2截止，H2释放，输出端调至1、3头；当市电电压继续升高时，A点电压高于3V，A1输出低电平，V1截止，K1释放，输出端调至1、2头。
A1、A2为运放，在这里作电压比较器用；IC1为三端稳压块，它为运放及继电器提供供电电源；VD5、VD6为保护二极管。
lm358引脚图和功能说明以及工作原理详解
LM358是什么？LM358是双运算放大器，是常用的双运放，它具有和其它通用运算放大器相同的特点，下面我们来看看lm358的引脚图以及工作原理。
lm358引脚图
一、lm358引脚图和功能说明
①脚为：输出1，是输出端；
②脚为：输入1(-)，是反相输入端；
③脚为：输入1(+)，是同相输入端；
④脚为：vee，是负电源（双电源工作时）或地（单电源工作时）;
⑤脚为：输入2(+)，是同相输入端；
⑥脚为：输入2(-)，是反相输入端；
⑦脚为：输出2，是输出端；
⑧脚为：vcc，是正电源
①、②、③脚是一个运放通道，⑤、⑥、⑦脚为另一运放通道。
二、lm358工作原理详解
工作原理：8脚主供电输入，2脚电压与3脚电压比较，6脚电压与5脚电压比较，分别对应两个独立的输出：1OUT与2OUT
1. 当1IN+大于1IN- 2IN+大于2IN-时，1OUT 2OUT输出高电平
2. 当1IN+小于1IN- 2IN+小于2IN-时，1OUT 2OUT输出低电平
LM358输出端不需要上拉电阻，输出电压范围为：0V~VCC-1.5V，这点与LM393是不同的。
LM358内部电路图
lm358的内部有两个独立的、高增益、内部频率补偿的运算放大器，适合于电源电压范围很宽的单电源使用，并且也适用于双电源工作模式，在推荐的工作条件下，电源电流与电源电压无关。
lm358通常应用于包括传感放大器、直流增益模块和其他所有可用单
电源供电的使用运算放大器的场合。
lm358中文详细资料
LM358 内部包括有两个独立的、高增益、内部频率补偿的双运算放大器， 适合于电源电压范围很宽的单电源使用，也适用于双电源工作模式，在推荐的工 作条件下，电源电流与 电源电压无关。它的使用范围包括传感放大器、直流增益 模组, 音频放大器、工业控制、DC 增益部件和其他所有可用单电源供电的使用运算放大器的场合。 LM358 的封装形式有塑封8引线双列直插式和贴片式。 特性(Features) ： ＊内部频率补偿。 ＊直流电压增益高( 约100dB) 。 ＊单位增益频带宽( 约1MHz) 。 ＊电源电压范围宽：单电源(3—30V) ；双电源(±1.5一±15V) 。 ＊低功耗电流，适合于电池供电。 ＊低输入偏流。 ＊低输入失调电压和失调电流。 ＊共模输入电压范围宽，包括接地。 ＊差模输入电压范围宽，等于电源电压范围。 ＊输出电压摆幅大（0至Vcc-1.5V) 。 参数 输入偏置电流45 nA 输入失调电流50 nA 输入失调电压2.9mV 输入共模电压最大值VCC~1.5 V 共模抑制比80dB 电源抑制比100dB
");c[e]("
/dlt/jcdl/ysfd/201003/2610.html[2010/4/28 15:03:55]
lm358中文资料下载_电路图之家
图1 DIP 塑封引脚图引脚功能
图2 圆形金属壳封装管脚图
图3 内部电路原理图 LM358 应用电路图：
/CHS
推荐内容 运算放大器积分电路图 积分运算电路的分析方法与加法电路差 不多，反相积分运算电路如图1 所示。根 运算放大器原理 运算放大器（Operational Amplifier, 简称OP、OPA、OPAMP ） 施密特电路 人们都知道施密特电路，这是根据设计 者名字的叫法，一般叫滞后电路。 如果 三运放差分放大电路 三运放差分电路 如图所示的同相并联三 运放结构，这种结构可以较好地满足上 运算放大器开环电压增益 开环电压增益AVOL 的定义与量测方法 1. AVOL 的定义： 在不具负反馈情况 热点内容 运算放大器减法电路原理 比较器和运算放大器的区别 运算放大器微分电路图 实用微分器 运算放大器积分电路图 基本微分器 同相放大电路 运算放大器原理 LM324应用原理 低噪声微分器
LM358应用电路资料及引脚图
LM358应用电路资料及引脚图LM358是常用的双运放,这里我们介绍一下他的一些资料以及简单电路应用等,有什么问题请去电子论坛.简介:LM358里面包括有两个高增益、独立的、内部频率补偿的双运放，适用于电压范围很宽的单电源，而且也适用于双电源工作方式，它的应用范围包括传感放大器、直流增益模块和其他所有可用单电源供电的使用运放的地方使用。
lm358引脚图及引脚功能LM358封装有塑封8引线双列直插式和贴片式两种。
LM358的特点:. 内部频率补偿. 低输入偏流. 低输入失调电压和失调电流. 共模输入电压范围宽，包括接地. 差模输入电压范围宽，等于电源电压范围. 直流电压增益高(约100dB). 单位增益频带宽(约1MHz). 电源电压范围宽：单电源(3—30V)；. 双电源(±1.5 一±15V). 低功耗电流，适合于电池供电. 输出电压摆幅大(0 至Vcc-1.5V)LM358稳压电路制作电路原理：本稳压器的核心器件采用LM358。
电路原理如下图所示。
它主要由供电、基准电压、电压取样比较等组成。
LM358稳压电路应用:市电从变压器的1、2头输入，3、4头为自耦调压抽头，5、6头为控制电路的电源及取样抽头。
市电电压正常时，因C点电压始终为3V（即R1降压DW稳压所得），A、B点均大于3V，故A1、A2（lm358芯片）输出低电平；当市电电压下降时，5、6头的电压也随之下降，A点电压也跟着下降，当A点电压下降到低于3V时，A1输出高电平，使三极管V1饱和导通，继电器K1吸合，将调压器输出调于1、3头；当市电电压继续下降时，同理B点电压低于3V 时，（V A 反之，如果电压升高时，B点电压也随之升高，当B点电压高于3V时，A2输出低电平，V2截止，H2释放，输出端调至1、3头；当市电电压继续升高时，A点电压高于3V，A1输出低电平，V1截止，K1释放，输出端调至1、2头。
A1、A2为运放，在这里作电压比较器用；IC1为三端稳压块，它为运放及继电器提供供电电源；VD5、VD6为保护二极管。
lm358拓宽电路图
lm358拓宽电路图LM358恒流源电路LM358电路原理图LM358内部包富含两个独立的、高增益、内部频率抵偿的双运算拓宽器，适适宜电源电压方案很宽的单电源运用，也适用于双电源作业办法，在引荐的作业条件下，电源电流与电源电压无关。
它的运用方案包含传感拓宽器、直流增益模块和别的悉数可用单电源供电的运用运算拓宽器的场合。
LM358的封装办法有塑封8引线双列直插式和贴片式。
红外线勘探报警器该报警器能勘探人体宣告的红外线，当人进入报警器的监督区域内，即可宣告报警声，适用于家庭、单位、库房、试验室等比照首要场合防盗报警。
该设备电路原理见图1。
由红外线传感器、信号拓宽电路、电压比照器、延时电路和音响报警电路等构成。
红外线勘探传感器IC1勘探到前方人体辐射出的红外线信号时，由IC1的②脚输出弱小的电信号，经三极管VT1等构成榜首级拓宽电路拓宽，再经过C2输入到运算拓宽器IC2中进行高增益、低噪声拓宽，此刻由IC2①脚输出的信号已满足强。
IC3作电压比照器，它的第⑤脚由R10、VD1供给基准电压，当IC2①脚输出的信号电压抵达IC3的⑥脚时，两个输入端的电压进行比照，此刻IC3的⑦脚由正本的高电平变为低电平。
IC4为报警延时电路，R14和C6构成延时电路，其时刻约为1分钟。
当IC3的⑦脚变为低电往常，C6经过VD2放电，此刻IC4的②脚变为低电平，它与IC4的③脚基准电压进行比照，当它低于其基准电压时，IC4的①脚变为高电平，VT2导通，讯响器BL通电宣告报警声。
人体的红外线信号不见后，IC3的⑦脚又康复高电平输出，此刻VD2截止。
因为C6两头的电压不能骤变，故经过R14向C6缓慢充电，当C6两头的电压高于其基准电压时，IC4的①脚才变为低电平，时刻约为1分钟，即继续1分钟报警。
由VT3、R20、C8构成开机延时电路，时刻也约为1分钟，它的设置首要是避免运用者开机后当即报警，好让运用者有满足的时刻脱离监督现场，一同可避免停电后又来电时发作误报。
lm358-pdf应用电路资料及引脚图
LM358是常用的双运放,这里我们介绍一下他的一些资料以及简单电路应用等,有什么问题请去电子论坛.简介:LM358里面包括有两个高增益、独立的、内部频率补偿的双运放，适用于电压范围很宽的单电源，而且也适用于双电源工作方式，它的应用范围包括传感放大器、直流增益模块和其他所有可用单电源供电的使用运放的地方使用。
〈lm358引脚图及引脚功能〉LM358封装有塑封8引线双列直插式和贴片式两种。
LM358的特点:. 内部频率补偿. 低输入偏流. 低输入失调电压和失调电流. 共模输入电压范围宽，包括接地. 差模输入电压范围宽，等于电源电压范围. 直流电压增益高(约100dB). 单位增益频带宽(约1MHz). 电源电压范围宽：单电源(3—30V)；. 双电源(±1.5 一±15V). 低功耗电流，适合于电池供电. 输出电压摆幅大(0 至Vcc-1.5V)lm358 pdf资料：下载LM358 pdf资料下载LM358中文资料lm358稳压电路制作电路原理：本稳压器的核心器件采用LM358。
电路原理如下图所示。
它主要由供电、基准电压、电压取样比较等组成。
<lm358稳压电路应用>市电从变压器的1、2头输入，3、4头为自耦调压抽头，5、6头为控制电路的电源及取样抽头。
市电电压正常时，因C点电压始终为3V（即R1降压DW稳压所得），A、B点均大于3V，故A1、A2（lm358芯片）输出低电平；当市电电压下降时，5、6头的电压也随之下降，A点电压也跟着下降，当A点电压下降到低于3V时，A1输出高电平，使三极管V1饱和导通，继电器K1吸合，将调压器输出调于1、3头；当市电电压继续下降时，同理B点电压低于3V时，（VA 反之，如果电压升高时，B点电压也随之升高，当B点电压高于3 V时，A2输出低电平，V2截止，H2释放，输出端调至1、3头；当市电电压继续升高时，A 点电压高于3V，A1输出低电平，V1截止，K1释放，输出端调至1、2头。
LM358应用电路资料及引脚图
