印刷自动检测系统
全自动印刷故障检测系统及其技术研究
套 印 、 纹 和 重 复 性 故 障 进 行 精 确 监 控 。 而 1 0 全 面 型 条 0%
AGE、 日本 的 DAC 和 TOKI E 等 。 M C
1类 型 .
找 印刷 页面 上 可 能 出 现 的 毛 病 。全 自动 印 刷故 障检 测 系 统 可 以 帮 助 操 作 员在 印 刷 过 程 中对 产 品质 量 进 行 全 方 位
的监 控 , 证 印 刷 出 来 的每 一 张 产 品都 为 合 格 品 。它采 用 保
以 由 几 秒 钟 到 几 分 钟 不 等 。1 0 全 面 型 系 统 则 是 对 印 刷 0%
机 上加 工的 产 品 的每 个 部 分 进 行 1 0%的监 控 。 两 种 系 0 这 统 采 用截 然 相 反 的两 种 照 相 机 技 术 : 行 扫 描 ( 用线 阵 逐 采
C CD 摄 像 机 ) 逐 块 扫 描 ( 用 一 般 的 CCD 摄 像 机 ) 基 和 采 。
经 实现 。今 天 , 几 乎 所 有 的 工业 中你 都 可 以 听 到 “ 在 故障
检 测 ” 个 词 。 应 用 于 印刷 包 装 行 业 , 能 够 帮助 我们 找 这 它 出 印刷 产 品 上 的所 有 瑕 疵 ,并 且 对 不 同 的 印刷 方 式 均 可
正 面 临 着 的 印刷 废 料 种 类和 形 成 原 因 ,根 据 不 同 的原 因 来 选择 合 适 的 检 测 系统 , 症下 药 才 能根 治顽 症 。 对
的检 测 系 统 多 是 先利 用 高 清 晰 度 、高 速 摄 像 镜 头 拍 摄 标
准 图 像 , 此 基 础 上 设 定 一 定 标 准 ; 后 拍 摄 被 检 测 的 图 在 然
像 , 将 两 者 进 行 对 比 。 CC 线 性 传 感 器 将 每 一 个 像 素 再 D 的 光量 变 化 转 换 成 电子 信 号 ,对 比 之 后 只 要 发现 被 检 测 图像 与 标 准 图像 有 不 同之 处 , 系统 就认 为 这个 被 检 测 图 像 为不 合 格 品 , 下 图 一所 示 。印 刷 过程 中产 生 的各 种错 如 误 ,对 电脑 来 说 只 是 标 准 图 像 与 被 检 测 图像 对 比后 的不 同 , 污 迹 、 点 色 差 等 故 障都 包 含 在 其 中 。 如 墨
AOI工作原理
AOI工作原理AOI(Automated Optical Inspection)是一种自动光学检测技术,广泛应用于电子制造行业中的印刷电路板(PCB)的质量控制过程中。
它通过使用光学系统和图像处理算法,对PCB进行高速、高精度的检测,以检测和识别潜在的制造缺陷。
一、AOI工作原理概述AOI系统由硬件和软件两部分组成。
硬件部分包括光学系统、照明系统、图像采集设备和机械部件;软件部分则包括图像处理算法和缺陷识别算法。
AOI的工作原理可以概括为以下几个步骤:1. 图像采集:AOI系统使用高分辨率的相机和适当的照明系统,对PCB进行图像采集。
通常采用顶光照明和透射光照明相结合的方式,以获取不同角度和光照条件下的图像。
2. 图像处理:采集到的图像经过预处理,包括去噪、增强对比度等操作,以提高后续的图像处理效果。
然后,通过图像处理算法,对图像进行分割、特征提取等操作,以获取PCB上的元件和线路信息。
3. 缺陷识别:基于图像处理得到的特征信息,AOI系统使用缺陷识别算法,对PCB上的元件和线路进行检测和分析。
常见的缺陷包括焊接不良、元件缺失、极性错误、短路、开路等。
4. 判定和分类:根据缺陷识别的结果,AOI系统会对每个PCB进行判定和分类。
通常将缺陷分为不良和良好两类,并对不良的PCB进行标记和分类,以便后续的修复或处理。
二、AOI工作原理详解1. 图像采集AOI系统使用高分辨率的相机进行图像采集,通常采用彩色相机以获取更多的图像信息。
为了获得清晰的图像,照明系统起到了至关重要的作用。
顶光照明和透射光照明结合使用,可以提供不同角度和光照条件下的图像,以便更好地检测PCB上的缺陷。
2. 图像处理采集到的图像经过预处理,包括去噪、增强对比度等操作,以提高后续的图像处理效果。
去噪可以消除图像中的噪声干扰,增强对比度可以使图像中的元件和线路更加清晰可见。
然后,通过图像处理算法,对图像进行分割、特征提取等操作,以获取PCB上的元件和线路信息。
印刷在线套准测量系统,印刷自动套准,印刷控制与测量
印刷在线套准测量系统1.印刷在线套准测量系统主要用途EE1000C印刷在线套准测量系统用于印刷套准在线测量,通过对印刷品上左右两边套准标记精确测量,计算出左右两边最大套印误差以及左右套准的倾斜度,实时将左右两边的套印误差及倾斜数值显示于显示器上,帮助印刷操作人员快速的将套准调整准确。
2.印刷在线套准测量系统主要性能、功能指标a.检测幅宽:100-1300mm。
b.最大检测速度:200m/min。
c.测量精度:0.02毫米。
d.实时显示左右两边最大套印误差。
e.实时显示左右两边的倾斜宽度、角度数值。
f.实时显示套印误差及倾斜测量曲线。
g.具有套印误差趋势分析功能。
h.具有检测记录功能。
i.可设定套准偏差、倾斜报警门限,超门限报警。
j.电源:220VAC500W3.印刷在线套准测量系统测量原理在印刷机左右两边各安装一个摄像机,并固定在一根高精度导轨上,调整相机左右位置使相机能够同时拍摄到套准十字线标记。
测量套准标记的纵横向x、y值,即为套准最大偏差。
测量两边的dx、dy值和输入两个相机之间的距离,即可算出倾斜角度。
4.印刷在线套准测量系统安装协调示意图5.印刷在线套准测量系统主要硬件组成序号名称型号产地数量1工业触控一体机深圳12相机Basler130万像素彩色工业相机德国23光源板圣瑞2 4IO卡EE1000BIO圣瑞1 5控制机箱6相机机箱圣瑞2 7编码器组件圣瑞1 8传感器组件圣瑞19安装架圣瑞110电缆圣瑞111报警器圣瑞1圣瑞智能科技(上海)有限公司。

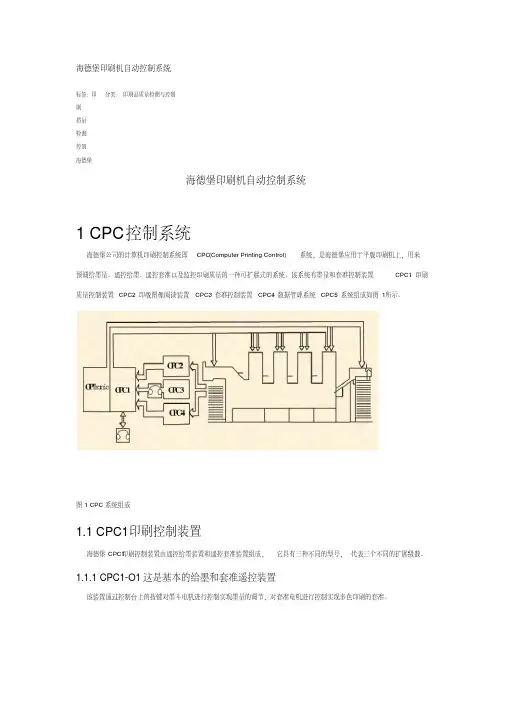

海德堡印刷机自动控制系统
海德堡印刷机自动控制系统标签:印分类:印刷品质量检测与控制刷质量检测控制海德堡海德堡印刷机自动控制系统1 CPC控制系统海德堡公司的计算机印刷控制系统即CPC (Computer Printing Control)系统,是海德堡应用于平版印刷机上,用来预调给墨量、遥控给墨、遥控套准以及监控印刷质量的一种可扩展式的系统。
该系统有墨量和套准控制装置CPC1、印刷质量控制装置CPC2、印版图像阅读装置CPC3、套准控制装置CPC4、数据管理系统CPC5。
系统组成如图1所示。
图 1 CPC系统组成1.1 CPC1印刷控制装置海德堡CPC1印刷控制装置由遥控给墨装置和遥控套准装置组成,它具有三种不同的型号,代表三个不同的扩展级数。
1.1.1 CPC1-O1这是基本的给墨和套准遥控装置该装置通过控制台上的按键对墨斗电机进行控制实现墨量的调节,对套准电机进行控制实现多色印刷的套准。
图 2 CPC1-01控制台1.1.1.1 墨量的控制海德堡印刷机在轴向上将墨辊分为32个(对开印刷机,四开机则为20个)区域,每个墨区的宽度为32.5mm,在对印刷机组进行墨量调节时,可通过调节单个的墨区墨量来实现。
在CPC1-O1的控制台上,设有控制微电机的32组调节按键7,分别对应于32个墨区。
每组有两个按键,上面的按键为加墨按键,下面的按键为减墨按键。
按键的上方为墨量显示器,与调节按键一样也有32组,分别对应着32个墨区,并且每一组显示器都由16个发光二极管组成,用于显示该区域墨膜的厚度,调节的范围在0~0.52mm内,每一小格代表0.01 mm。
整个墨斗出墨量的调节,可以通过控制台上的按键3改变墨斗辊间歇回转角度的大小来实现。
墨斗辊回转角度的调节也是通过微电机控制的,回转角度的大小可以在按键上方的显示器上显示,这时显示的数值为实际回转角度与最大回转角度的百分数,如显示器显示“45”表示墨斗辊的实际回转角度为最大转角的45%,调节精度为最大回转角的1%。

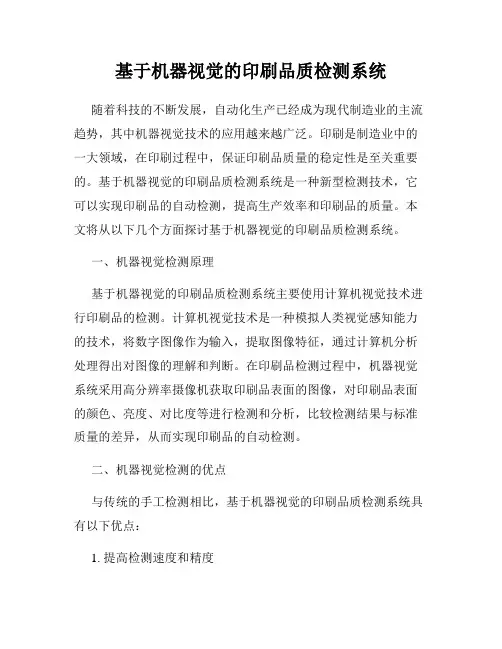

基于机器视觉的印刷品质检测系统
基于机器视觉的印刷品质检测系统随着科技的不断发展,自动化生产已经成为现代制造业的主流趋势,其中机器视觉技术的应用越来越广泛。
印刷是制造业中的一大领域,在印刷过程中,保证印刷品质量的稳定性是至关重要的。
基于机器视觉的印刷品质检测系统是一种新型检测技术,它可以实现印刷品的自动检测,提高生产效率和印刷品的质量。
本文将从以下几个方面探讨基于机器视觉的印刷品质检测系统。
一、机器视觉检测原理基于机器视觉的印刷品质检测系统主要使用计算机视觉技术进行印刷品的检测。
计算机视觉技术是一种模拟人类视觉感知能力的技术,将数字图像作为输入,提取图像特征,通过计算机分析处理得出对图像的理解和判断。
在印刷品检测过程中,机器视觉系统采用高分辨率摄像机获取印刷品表面的图像,对印刷品表面的颜色、亮度、对比度等进行检测和分析,比较检测结果与标准质量的差异,从而实现印刷品的自动检测。
二、机器视觉检测的优点与传统的手工检测相比,基于机器视觉的印刷品质检测系统具有以下优点:1. 提高检测速度和精度机器视觉检测可以实现高速度的自动化检测,减少人工检测的工作量,提高印刷品的检测效率;同时机器视觉检测可以准确捕捉到印刷品表面的细微差异和缺陷,进一步提高检测的精度。
2. 降低人力成本和生产成本传统的手工检测需要大量的人力和时间,而机器视觉检测可以降低人力成本和生产成本,并且可以对不同类型的印刷品进行检测,提高生产效率和经济效益。
三、印刷品检测的基本要素在基于机器视觉的印刷品质检测系统中,印刷品的检测是关键要素之一,其基本要素包括:1. 印刷品的取样取样是印刷品检测的第一步,选择合适的取样方式可以提高检测效率和准确度。
2. 单位面积的检测内容单位面积的检测内容是印刷品检测的重要指标之一,需要对不同类型的印刷品制定相应的检测标准,保证检测结果的可靠性和准确度。
3. 检测方法印刷品的检测方法包括传统的目视检测和机器视觉检测两种方式,机器视觉检测可以有效改善传统检测方法的局限。
印品缺陷自动检测系统与柔性版印刷
a ,甚至更 高 ,在这种情 况下 ,印 rn i 品缺陷检测就变得越来越重要。 当前
一
旦发现缺陷 ,无论是哪种类型的缺
陷 ,也不管印刷机 以何种速 度运行 , 该 系统都能将此缺陷及时反 映在显示 屏上 ,或发出警报 ,对印品进行全面
局部图 案放 大 2】 (多倍 ,从 而帮助 操 作人 员有 效地 监 控套 印及 印刷 缺 陷
检 测系统 ) ,过种方式 更有利 于透明
性版 印刷 、凹版印刷 ,该系统的使用 有助 于 印刷过 程 中印刷 品缺 陷的 检
测 ,消除 目前 ,各印刷设备所采用 的印品缺陷 自动检测 系统主要有两太
方式 通知 操作人员.但这种 技术存在 局限性 ,它的运作像 人工 抽样一样 ,
操作 者在印刷过程 中只能 了解到 印品 的部分 印刷情况 ,不能全面有效地监 控 产品 的质 量 ,因此 ,它 应 被 称 为 “ 间歇式 的检测系统”。
脑图像显示技术 相结 合的方法 ,利用 软件进行控制 系统 的设计者 为照相 机配备一个驱动 杆 ,可带动相机 左右
性版 印刷在各种印刷方式 中尽显优势 及其潜力发展 的关键 ,下面从柔性版
印刷的多个特性方面 筒单论述一下全 面监控 系统 的应用有助于柔印工作的 出色完 成: I 印 品长度 的 多样性 .柔印 印 品长度 多种多样 ,但全面监控系统 却 不受印品长度的影响。在印刷前将所 需的扫描长度及标准样张图像存八 电 脑 ,则在印刷过程 中 ,系统将会 自动 收集预定长度的印品图像 ,并 与储存
案扫 描了一次 .这 样的扫描形成 了一 条无形的 “ 扫描线 ”,每当印品通过 此扫 描线时 .照相机摄取 到的信息立
的图像进行比较 ,从而对印品进行 监
AOI检测机及检测方法
AOI检测机及检测方法AOI(自动光学检测)是一种非接触式检测技术,用于检测印刷电路板(PCB)上的焊盘、元件、线路等问题。
AOI检测机在电子制造业中广泛应用,可提高生产效率和产品质量。
本文将介绍AOI检测机的原理和方法,以及其在电子制造行业的应用。
一、AOI检测机原理AOI检测机通过搭载一定数量的摄像头和光源,配合图像处理算法,对电路板进行快速而准确的检测。
其原理如下:1. 图像采集:AOI检测机通过摄像头对PCB进行全面扫描,将图像信息转化为电子信号。
2. 图像处理:检测机将采集到的图像信号传输给计算机,并应用图像处理算法进行特征提取、边缘检测、图像识别等处理。
3. 缺陷识别:通过与预设的标准进行比对,AOI检测机能够准确识别焊盘缺陷、元件误装等问题。
4. 异常判别:AOI检测机根据预设的判别标准,对检测到的异常进行分类和判定,如短路、断路、翻转等。
5. 报告生成:AOI检测机可生成检测报告,提供有关缺陷位置、缺陷类型和数量等详细信息,以便后续处理。
二、AOI检测机方法AOI检测机主要采用以下方法来实现对电路板的检测:1. 外观检测:AOI检测机能够检测焊盘的缺失、损坏、氧化、短路等问题,以及元件的位置偏移、误装、缺陷等。
2. 高精度定位:通过像素级别的图像处理算法,AOI检测机能够精确定位焊盘和元件的位置,以及线路的走向。
3. 缺陷检测:AOI检测机可针对常见的电路板缺陷,如误焊、漏焊、短路等,进行智能化检测和判定。
4. 通信检测:AOI检测机可以通过通信接口与上位系统进行数据传输,实现实时监控和远程配置。
5. 大数据分析:AOI检测机可将检测结果和数据与其他生产数据进行关联分析,为制造商提供数据决策支持。
三、AOI检测机在电子制造业的应用AOI检测机在电子制造业中得到了广泛的应用,主要体现在以下几个方面:1. 提高产品质量:AOI检测机能够快速、准确地检测电路板上的缺陷和问题,提高产品质量和可靠性。
AOI工作原理
AOI工作原理AOI(Automated Optical Inspection,自动光学检测)是一种利用光学技术对印刷电路板(PCB)进行自动检测的技术。
它通过使用高分辨率的摄像头和图像处理算法,能够快速、准确地检测PCB上的缺陷和错误。
AOI工作原理主要分为以下几个步骤:1. 图像采集:AOI系统使用高分辨率的摄像头对PCB进行图像采集。
摄像头通常配备了适当的光源,以确保获取清晰的图像。
图像采集时需要考虑光照和角度等因素,以获得最佳的成像效果。
2. 图像处理:采集到的图像会经过一系列的图像处理算法,包括去噪、增强对比度、图像分割等。
这些算法有助于提取PCB上的关键特征,并减少干扰因素的影响。
3. 缺陷检测:在图像处理之后,AOI系统会对PCB上的各个元件进行缺陷检测。
这些缺陷包括焊接问题(如短路、虚焊、错位等)、元件缺失、元件偏移、印刷错误等。
系统会根据预先设定的规则和标准,对图像中的每个元件进行比对和分析,以确定是否存在缺陷。
4. 缺陷分类:一旦检测到缺陷,AOI系统会对其进行分类。
常见的分类包括严重程度、类型(如焊接问题、元件缺失等)和位置等。
这些信息有助于后续的修复和改进工作。
5. 报告生成:AOI系统会根据检测结果生成详细的报告。
报告中包括了检测到的缺陷、缺陷的位置、缺陷的类型和严重程度等信息。
这些报告可以帮助生产人员快速定位和解决问题,提高生产效率。
AOI工作原理的关键在于图像采集和图像处理。
优秀的AOI系统需要具备高分辨率的摄像头、先进的图像处理算法和可靠的检测规则。
同时,系统还应具备良好的用户界面,方便操作人员进行设置和分析。
AOI技术的应用已经广泛应用于电子制造业。
它可以大大提高PCB的生产效率和质量,减少人为错误和缺陷的发生。
通过自动化的检测和分析,AOI系统可以快速发现问题并及时进行修复,从而降低了生产成本和产品召回的风险。
总结起来,AOI工作原理是利用光学技术对PCB进行自动检测,通过图像采集、图像处理、缺陷检测、缺陷分类和报告生成等步骤,实现对PCB上缺陷和错误的快速、准确检测。
自动印刷质量检测技术及系统综述
像 ,将 采集 到 的每 一 帧待 检 图 像传 输 给 现 场 与 标 准 图像 进行 对 比分 析 , 出 有 质 量 问 题 的 图像 , 而 发 现 该 帧 图 找 从 像 所 对 应 印刷 品 的质 量 问题 ,最 后 自动 调 节相 应 的 印 刷
印机 印 刷 彩 色 封面 时 , 时 印 刷 的 两 个 色 是 湿叠 湿 方 式 , 同
而 后 印 的 两个 色 印刷 方 式 相 对 于 前 两个 色 而 言 是 湿 叠干 的 。第 二 , 色 皎 印 机 印 刷 彩 色封 面 的一 般 原 则 , 用 四 四 当
色 印刷 机 印刷 彩 色 封 面 时 , 于 它是 湿 叠 湿 的印 刷 方 式 , 由
x、 表示 各 像 素 点 的位 置 坐 标 , Z轴 表 示像 点灰 度值 , Y 以
建 立 了 空 间 坐 标 系 ,这 样 每 一 图 点 都 能 在 此 坐 标 系 中 找 到 其 相 应 的 位 置 , 通 过 比 较 坐 标 系 中 模 板 图 像 和 待 检 图 像 的 相 对 位置 的灰 度 值 , 定待 检 图像 中是 否存 在缺 陷点 , 种 确 这 方 法 的 图 像 处 理 过 程 和 检 测 过 程 相 互 独 立 ,能 够 检 测 较 复 杂 的图 片。但 其 算法 比较 复 杂 , 用上 有很 多 不便 。 应
这 在 印 刷 工艺 上增 加 了 难 度 ,要 求 四种 颜 色 的 油 墨叠 印
后 的 密 度 值要 小 , 一 色 的 墨层 厚 度 要 薄 , 则就 会 出现 每 否
背面 蹭 脏 或 其 他 印刷 事 故 。第 三 , 墨 的黏 度 与 颜 色 的关 油
全自动印刷故障检测系统及技术
说 ,该系 统 是 很不 错 的 ,因为 毕 竟操 作 者 每一 次 都 可 以看 到一 个 小 区域 内的 图像 。然 而 ,对于 自 动 质 量检 测 系 统来 说 ,似 乎是 有 时可 以挑 出 印刷 中 的毛病 ,有 时却 不 能 。换 句 话 说 ,这 种 系统 是 问歇性 地 工作 的 。 1 0 全 面 型 系 统 则 采 用 了一 套 完 全 不 同 的 O
业 , 它 能 够 帮 助 我 们 找 出 印刷 产 品 上 的 所 有 瑕 疵 ,并 且对 不 同的 印刷方 式均 可适 用 。 在 印刷 质量 检测 方 面 , 欧美 及 日本等 国家都 已经 取得 了很大 的进 步 。早在 2 世纪 7 年 代 ,就 0 O
已经有 厂 商 积极 致 力于 采 用 图像 处理 系统 ,对视 觉 信 息 数 码 化 , 通 过 电脑 实 现 印刷 质 量 的 “ 看
建 立统 一 的 、可 量化 的检测 标准 。 目前 能提 供全
自动 印刷 品质 量检 测 设 备 的有瑞 士 的B B T 0 S 、美
国的P O M G 、 日本 的D c 口 0 I E 等 。 R IAE A 币TK Mc
5 中 国包 装 21 / 001 1
说 , 1 0 取 样 型 检 测 系 统 不 具 备 查 找 到 整 幅 印 0 品上 故 障 的功 能 。它 们 的优 势在 于 ,能够 对 加 工
方 法 。它 仍 需 要一 个 装 有发 动 机 的横 梁 , 并在 整
质 量 的某 些 具 体特 性 ,例 如颜 色 、套 印 、条 纹和
重 复 性 故 障 进 行 精 确 监控 。 而 1 0 全面 型 检测 O
技 术 则可 以帮助 你 找 到整 幅 印 品上 的欠缺 ,但 这 种 系 统 的投 资 是 通 常 类 型 的 3 以上 ,客 户 必 须 倍 证 明有确 实 需要 ,投 入才 能 有切 实 的回报 。 印刷 生产 商在 实 际购 买 检 测系 统 之前 必 须 做一 定 的调
SWYP0001系列彩色印品自动检测系统
书山有路勤为径;学海无涯苦作舟
SWYP0001系列彩色印品自动检测系统SW-YP0001系列彩色印品自动检测系统
1、高速印刷机在生产过程中会产生飞墨、刀丝、异物、套色、色差等
各种印刷质量缺陷。
在质量要求越来越严格、市场竞争越来越激烈的今天,运用机器视觉技术与运动控制、网络通讯结合的彩色印品自动检测系统,带给印刷企业的,绝不仅仅是一项技术上的变革。
SW-YP0001系列全自动彩色线阵扫描视觉检测系统是一款基于机器视觉平台,完成实时检测、跟踪、报警、信息统计等功能的高性能综合系统主要由线阵视觉传感器、工控机及单片微型处理器组成,集高速自动检测、测量、分辨、定位于一体。
主要用于跟踪、识别高速印刷机在生产过程中产生的飞墨、刀丝、异物等各种印刷质量缺陷;然后通过以下方式提示:声光报警
贴标机贴标识别
打印检查结果和缺陷图像
监视器显示缺陷点位置、种类、大小,并将其存入桌面数据库,便于管
理
由于缺陷图像即时显示,因此可以立即对缺陷原因作出判断,从而进行
相应的调整,确保缺陷产品不流入市场。
从而提高印刷的成品合格率和生
专注下一代成长,为了孩子。
浅析全自动印刷品在线检测系统
现代印刷行业的自动化程度越来越高,印刷速度和印刷质量大大提高,印品质量的在线控制对印刷工艺管理、剔废和提高印品质量至关重要。
目前国内大多数的印刷品质量靠人眼离线检测,人眼可以发现的最小缺陷至少需要有20个灰度级差,而且尺寸不小于0.3mm ,但很难保持持续和稳定,容易产生疲劳。
离线检测中若发现问题时,高速印刷机已经产生了大量的废品,从而造成印刷材料和工时的浪费,生产效率低下。
因此,印刷品在线质量检测应运而生。
一、印刷品在线检测技术印刷品在线检测技术是在印刷过程中借助于联机的检测仪器对印刷品进行在线检测,并实时将信息通过反馈回路输送到中央控制台,从而自动调节相应的印刷机部件,实现对印刷品质量的在线控制,自动实现检测印品。
其原理如图一。
二、印品在线检测技术的优势印刷品的在线检测是将图像处理技术与印刷原理相结合而形成的一种适合高速印刷的全自动检测方法,它的优势主要表现在以下几个方面:①能够检测极细微缺陷。
在线检测能够轻而易举地发现0.1mm 大小的缺陷,且只需一个灰度级的差别就可以。
②不会损坏印刷品。
在线监测采用摄像头为传感器,不会与印刷品接触,因此不会损害印品的表面质量。
③提高了生产效率。
在线检测可以长时间连续检测,不会因为疲劳造成误检。
同时,在出现质量缺陷时,操作者可以根据现场中的实时报告,及时对工作中出现的问题进行解决,减少废品率,管理者也可以依据检测结果的分析报告,对生产过程进行跟踪,提升管理效益。
④全工艺:适应胶凹印、镭射、烫金、全息、荧光、水印等印刷工艺。
⑤在线检测系统的应用,还可以减轻工人的劳动强度,改善劳动条件等等。
三、印刷品在线检测系统1.印品的缺陷种类印品缺陷主要包括形状缺陷和颜色缺陷两种。
形状缺陷主要是指瑕疵、异物、污点、刀丝等,它表现为缺陷图像的缺陷处的灰度值与标准图像的差异。
将缺陷图像的灰度值同标准图像进行比较,判断其差值是否已经超出预先设定的阈值范围,就能判断该图像是否有形状缺陷。
全自动印刷品质量检测系统的在线检测
抽样检测系统是在滚筒观察系统中添加了额外的软 件,将一台视频照相机固定在一个装有发动机的横梁 上,并配备闪光设备,该系统是间歇性地工作。 而100%滚筒观察系统采用一套完全不同的方法, 是在整个滚筒的长度方向上永久性地安装数台线扫描 类型照相机,这意味着,100%印刷品检测并不是指作 为控制系统,仅仅能检测指定面积内的缺陷。简单地 说,是指印刷纸卷被连续地对整个幅宽以特定的灵敏 性进行检测。
三、联机印品检测系统的主要功能
1、自动检测生产过程中的质量瑕疵 2、在发生浪费之前矫正错误 3、确保不将错误的印品发给客户(质量保证)
不论是安装在印刷设备上、复合设备还是后续加工设备上,
自动检测设备都可以帮助印刷厂降低时间、节约成本,同时提高 印品质量,避免客户的投诉和拒绝收货的可能。
四、联机印品检测系统性能指标
流程示意图
具体过程
首先,对一定数量的合格产品进行采样得到标准 图像(采样一般大于60张),然后制作成模板。采样过 程应该注意扫描分辨率、图像的空间分辨率、图像的 空间坐标的校正、彩色图像的色调、CCD速度、光照 条件和机械振动等对采样图像的影响。 其次是实际检测,通过生产线上的CCD摄像头对 印品进行连续拍摄,然后将所得图像转换为数字信息 传输给印刷机的中央处理器,将所得印品图像信息与 所得模板进行匹配比较,根据与模板匹配的结果来判 断是否有反馈信息传给印刷机的中央处理器或印刷机 操作人员,若出现故障,则将匹配得到的故障信息反 馈给印刷机进行调整或印刷操作人员进行处理。
以检测颜色失真(色差)、颜色不均匀等。
五、在印刷应用都有, 但目前多数应用集中在印后质量检查。中国有几万家 印刷企业,真正使用检测系统的很少,除印钞、票证 等特殊行业外,主要是在包装印刷、标签印刷、商业 印刷以及印后复卷终检。
