维修电工高级技师操作试卷(plc与变频器组合多段速控制系统等)
技师维修电工操作技能考核试卷试题1、用PLC进行控制线路的设计、模拟安装与调试
职业技能鉴定国家题库统一试卷技师维修电工操作技能考核试卷试题1、用PLC进行控制线路的设计、模拟安装与调试1、根据题图10钻孔专用机床电路示意图，用PLC进行控制线路的设计并且进行模拟安装与调试。
（1）工作原理图中左、右动力头主轴电动机为Ｍ１，进给运动由液压驱动，液压泵电动机为Ｍ２，机床的工作循环为：首先起动液压泵，按起动按钮后夹紧工件→左、右动力头同时快进并起动主轴→转入工进加工→停留→分别快退→松开工件，停主轴……如此实现自动循环。
（2）控制要求：①工作方式设置为自动循环、单周。
②有必要的电气保护和联锁。
③自动循环时应按上述顺序动作。
本题分值：35分考核时间：240分钟考核形式：现场操作具体考核要求：1、电路设计：根据任务，设计主电路电路图，列出PLC控制I／0口(输入／输出)元件地址分配表，根据加工工艺，设计梯形图及PLC控制I／O口(输入／输出)接线图，根据梯形图，列出指令表。
2、PLC键盘操作：熟练操作键盘，能正确地将所编程序输入PLC；按照被控设备的动作要求进行模拟调试，达到设计要求。
3、通电试验：正确使用电工工具及万用表，进行仔细检查，通电试验，并注意人身和设备安全。
题图10 钻孔专用机床否定项说明：1、电路设计达不到功能要求，此题无分。
试题2、故障检修检修大型继电接触器系统、继电接触器＋变流调速系统、大中型晶闸管直流调速系统、数控系统、PLC控制的设备、PLC+变频器控制的设备、在线式不间断UPS电源、全自动交流稳压电源等复杂机械设备中的一种设备的电气线路故障（抽签确定其中一种设备）。
在电气线路设隐蔽故障2处,考生向考评员询问故障现象时，故障现象可以告诉考生，考生必须单独排除故障，故障设置参考如下所示。
故障设置参考表考核时间：60分钟考核形式：现场操作考核方法：抽考具体考核要求：1．调查研究：对每个故障现象进行调查研究。
2．故障分析：在电气控制线路上分析故障可能的原因，思路正确并确定故障发生的范围。
维修电工高级技师考试题库及答案
维修电工高级技师考试题库及答案一、选择题（每题2分，共40分）1. 以下哪种电气设备不属于维修电工高级技师的维修范围？A. 低压配电柜B. 高压变压器C. 电动机D. 电子仪器答案：B2. 下列哪种故障不属于维修电工高级技师的职责范围？A. 电气设备短路B. 电气设备漏电C. 电气设备损坏D. 水管爆裂答案：D3. 维修电工高级技师在维修过程中，以下哪项操作是错误的？A. 断开电源B. 使用绝缘工具C. 随意更改电气设备的接线方式D. 检查设备的绝缘电阻答案：C4. 以下哪个参数不是衡量电动机性能的重要指标？A. 额定功率B. 额定电压C. 额定转速D. 额定电流答案：D5. 在下列情况下，维修电工高级技师应采取哪种措施？A. 电气设备发生短路B. 电气设备过载C. 电气设备漏电D. A、B、C均正确答案：D6. 以下哪个部件是电力系统中用于补偿无功功率的？A. 电容器B. 电感器C. 变压器D. 电动机答案：A7. 以下哪种故障会导致电气设备无法启动？A. 电源故障B. 电动机损坏C. 控制电路故障D. A、B、C均正确答案：D8. 维修电工高级技师在检查电动机时，以下哪项操作是错误的？A. 检查电动机的绝缘电阻B. 检查电动机的接线盒C. 检查电动机的轴承D. 用手拨动电动机转子答案：D9. 以下哪种设备不属于维修电工高级技师的维修范围？A. 低压配电柜B. 高压开关柜C. 电缆D. 电子仪器答案：D10. 在下列情况下，维修电工高级技师应采取哪种措施？A. 电气设备发生短路B. 电气设备过载C. 电气设备漏电D. A、B、C均正确答案：D二、判断题（每题2分，共30分）1. 维修电工高级技师负责电气设备的安装、调试、维修和保养。
（正确）2. 维修电工高级技师在维修过程中，可以随意更改电气设备的接线方式。
（错误）3. 维修电工高级技师需要具备较强的理论知识，包括电路原理、电气设备原理等。
（正确）4. 维修电工高级技师在进行电气设备维修时，可以不佩戴安全帽、绝缘手套等防护用品。
维修电工高级技师试题及答案
一.单项选择题1.企业员工违反职业纪律，企业（D）。
A．不能做罚款处罚 B.因员工受劳动合同保护，不能给予处分C.警告往往效果不大D.视情节轻重，作出恰当处分2. 有关文明生产的说法，（A）是不正确的。
A．为了及时下班，可以直接挂断电源总开关 B.下班前搞好工作现场的环境卫生C.工具使用后应按规定放置到工具箱中D.电工一般不允许冒险带电作业3.在正弦交流电路中，电路的功率因数取决于（B）。
A．电路外加电压的大小 B.电路各元件参数及电源频率C.电路流过电流的大小D.电路的连接形式4.漏缴电费的，由电力管理部门责令停止违法行为，增缴电费并处应缴电费（D）以下的罚款。
A．一倍B．十倍C．五倍D．三倍5.绘制电气控制电路图时，强电和弱点可以分开画，（B）可以分开画，主电路和控制电路可以分开画。
A．电路和磁路B．直流和交流C．按钮和线图D．功率和电压6.测绘晶体管时要注意（C）。
A．生产产家B．耗散功率C．放大倍数D．管脚排列7.PLC选用时应考虑所需的功能、（C）、输入/输出信号的性质，存储器的容量等。
A．按钮的规格B．电动机的电流C．I/O的点数D．电动机的台数8.生产设备中的多台变频器的接地端子必须要（B）。
A．分别接地B．串联接地C．加熔丝接地D．串开关接地9.变频器停车调试过程中，要观察（C）是否过高，频率为零时是否有摇动现象。
A．输入电压B．输出电压C．直流电压D．控制电压10.触摸屏的通用基本操作有：功能显示、终止，（A），执行，数值输入和设定等。
A．清除B．报警C．诊断D．打印11.PLC的特殊功能模块包括A/D，D/A转换类，温度测量与控制类，脉冲计数与位置控制类,（D）.A．顺序控制类B．数值运算类C．逻辑运算类D．网络通信类12.PLC的网络通信模块包括串行通信，远程I/O，（B）等模块。
A．PID模块B．现场总线C．高速计数D．自动交换机13.使用PLC的PID指令向导可以设置（C）、给定值范围、比例增益、输出量类型等。
维修电工高级工plc试题及答案
维修电工高级工plc试题及答案维修电工高级工 PLC 试题及答案第一部分：理论试题1. PLC 是什么意思？它在工业控制中的作用是什么？答：PLC 是可编程逻辑控制器（Programmable Logic Controller）的缩写，它在工业控制中的作用是负责控制和监视各种自动化设备及生产过程。
2. 请解释以下 PLC 术语：a) 输入（Input）b) 输出（Output）c) 内部（Internal）d) 转接（Latch）e) 触发（Trigger）3. 列举常见的 PLC 输入/输出设备。
4. 在 PLC 编程中，什么是位（Bit）和字（Word）？5. 什么是 Ladder Diagram？请举一个例子进行说明。
6. PLC 与传统继电器控制的区别是什么？7. 什么是 PLC 的存储器类型？简要描述每种类型的作用和特点。
8. 在PLC 程序开发中，描述如何进行输入/输出的配置和变量声明。
9. 什么是 HMI？它在 PLC 控制系统中的作用是什么？10. 描述一个简单的 PLC 控制循环。
第二部分：实践试题1. 请根据以下要求，在 Ladder Diagram 中完成一个 PLC 程序：输入：I0-0、I0-1、I0-2输出：Q0-0、Q0-1要求：当 I0-0 和 I0-1 同时为高电平时，Q0-0 输出高电平；当 I0-0 和I0-2 同时为高电平时，Q0-1 输出高电平；其他情况下，输出低电平。
2. 在一个带有传感器和马达的自动化设备中，通过 PLC 控制实现如下功能：a) 当传感器 S1 检测到物体时，马达 M1 启动；b) 当传感器 S2 检测到物体时，马达 M1 停止；c) 当传感器 S3 检测到物体时，马达 M2 启动；d) 当传感器 S4 检测到物体时，马达 M2 停止。
编写一个 PLC 程序，实现上述功能。
第三部分：答案理论试题答案：1. PLC 的全称是 Programmable Logic Controller，它在工业控制中的作用是通过编程控制输入/输出设备，从而实现对自动化设备及生产过程的控制和监视。
维修电工 plc+变频器+触摸屏试题
《维修电工》技能试题姓名：---------准考证号：------------成绩：----------一、试题名称：按图所示，进行PLC＋变频器+触摸屏控制小车运动装置的设计，并进行安装与调试。
1、工作过程要求系统启动后，运货小车有变频器控制三相交流电机拖动，(电动机型号为YS—7112、额定功率为1.1KW)右行至右限位，到位后小车停止，打开漏斗翻门装货，10s后漏斗关闭，小车左行至左限位，到位后小车停止左行，底门卸货，8s后底门关闭，完成一次装卸过程（小车底门和漏斗翻门的打开用中间继电器控制）。
2、控制技术要求：（1）系统启动后，小车在左限位处启动向右限位处运动，启动时小车以10赫兹的频率运行6秒后以50赫兹运行10秒然后以10赫兹运行到右限位处停止，开始装料，装料时间到启动小车向左限位处运行，向左运行时小车以15赫兹运行6秒后以50赫兹运行10秒然后以10赫兹运行到左限位处停止并卸料，卸料时间到又启动小车向右限位处运行------如此循环。
（2）对于系统的启动和停止控制方式要求：①启动和停止（采用一只常开按钮SB1）：第一次按下SB1按钮后，给出启动信号，小车开始启动右行；第二次按下SB1按钮后，给出停止信号，系统要求将本次运行完成后才能停止。
(3)系统运行时要求要能两地控制，即外接按钮和触摸屏画面控制。
3、完成的工作任务（1）按照系统的控制要求列出plc的I/O分配表。
（2）按照系统的控制要求画出电气原理图并进行模拟盘的电路连接。
（3）根据控制要求编写PLC控制程序和设置变频器参数。
（4）调试小车控制系统和控制程序，达到试题拟订的工作要求和技术要求。
程序编制如下：一、PLC I/o分配（一）输入部分：（二）输出部分1、启动/停止按钮X000 1、小车右行Y0002、左限位开关X001 2、小车左行Y0013、右限位开关X002 3、漏斗翻门Y0024、小车低门Y0035、高速信号Y0046、中速信号Y0057、低速信号Y006二、梯形图三、触摸屏画面。
维修电工高级工技能考试卷(加有变频器答案)

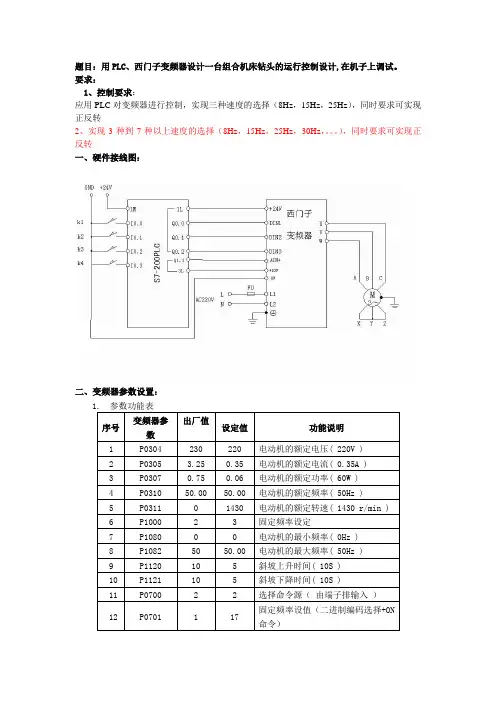

题目：用PLC、西门子变频器设计一台组合机床钻头的运行控制设计,在机子上调试。
要求：
1、控制要求：
应用PLC对变频器进行控制，实现三种速度的选择（8Hz，15Hz，25Hz），同时要求可实现正反转
2、实现3种到7种以上速度的选择（8Hz，15Hz，25Hz，30Hz，。
），同时要求可实现正反转
一、硬件接线图：
二、变频器参数设置：
注:（1）设置参数前先将变频器参数复位为工厂的缺省设定值
（2）设定P0003=2 允许访问扩展参数
（3）设定电机参数时先设定P0010=1(快速调试),电机参数设置完成设定P0010=0(准备)
三、变频器设置说明
（DIN1、DIN2、DIN3接入+24V为接通，AIN+接入+10V为接通）
1、当只有DIN1接通，DIN
2、DIN
3、AIN+不接通，则电动机正转30HZ；
2、当只有DIN2接通，DIN1、DIN
3、AIN+不接通，则电动机正转10HZ；
3、当DIN1和DIN2同时接通，DIN3、AIN+不接通，则电动机正转50HZ；
4、当DIN1和AIN+同时接通，DIN2、DIN3不接通，则电动机反转30HZ；
5、当DIN2和AIN+同时接通，DIN1、DIN3不接通，则电动机反转10HZ；
6、当DIN1和DIN2和AIN+同时接通，DIN3不接通，则电动机反转50HZ。
四、I/O通道分配
五、梯形图
评分人：年月日核分人：年月日。
攀钢集团公司高级技师(维修电工)操作考试PLC试题
攀钢集团公司高级技师维修电工《PLC技术》技能操作考试单位：工号：姓名：准考证号：台号：考核时间：；至总分：一、项目名称：物料自动混合控制二、考核要求：1、考试时间60分钟2、按照给定设备正确完成硬件组态（5分）3、写出I/O地址、按照要求绘制控制接线简图（5分）4、物料混合装置仿真器程序设计（40分）5、按控制要求用完成对物料混合装置控制程序设计（40）6、按控制要求正确操作设备、调试正常（10分）7、输入输出地址由现场指定三、使用设备：西门子S7-300PLC控制装置一套四、考核内容（控制要求）：物料自动混合控制一、控制要求物料混合装置如图所示：F3L1L2物料自动混合装置物料A 物料B1、初始状态当设备投入运行时容器是空的，电磁阀F1、F2，搅拌电动机M 、液面传感器L1、L2均为OFF。
F3为ON状态。
2、物料自动混合控制按下起动按扭，开始下列操作。
（1）电磁阀F3关闭、电磁阀F1开启，开始注入物料A，至高度L1（此时L1为ON）时，开启电磁阀F2，注入物料B，启动搅拌电动机M，使A、B两种物料混合．（2）当液面上升至L2时，关闭阀F1和F2，停止物料A、B注入，10S后搅拌电机停止工作，开启电磁阀F3，放出混合物料，当混合物料排放完后自动进入下一循环操作。
（3）按下停止按扭，在当前自动过程完成以后，停止运行回到初始状态。
二、程序设计要求1、由于没有物料混合装置实物，需要考生自己用FB 功能块设计物料混合装置仿真器。
要求如下：物料混合仿真器（不含搅拌电机）输入：Vn_OP_CL (n=1....3) 1=打开/0=关闭阀们F1、F2，Contouner 物料混合器的容积，KFV 阀门的修正系数（容器中溶液增长系数）。
输出：Vn_Open_Close(n=1....2) (n=1....2) 1=打开/0=关闭阀们F1、F2，Fb_Vn_OP(n=1…3) 阀门开启反馈信号，Fb_Vn_CL (n=1…3) 阀门关闭反馈信号，物料容积溶液达容积20%输出L1(flow_ L)，物料容积溶液达容积80%输出L2(flow_ H)，物料溶液益出输出Overflow。
维修电工高级工技能练习题目
试题1、PLC控制电机自动正反转的设计、安装与调试考试时间：150分钟考核方式：实操＋笔试本题分值：40分具体考核要点：PLC控制电机自动正反转的设计、安装与调试（1）任务：当按下起动按钮，KM1线圈通电，电机正转；经过5s延时,KM1线圈断电，同时KM2线圈通电，电动机反转；再经过3s延时,KM2线圈断电，KM1线圈通电。
这样反复10次后电机停止运行。
（2）要求：a) 工作方式设置为自动循环。
b) 有必要的电气保护和联锁。
笔试部分：（1）正确识读给定的电路图；写出下列图形文字符号的名称。
QS（断路器/开关）；FU1（熔断器）；KM1（线圈）。
（2）正确使用工具；简述剥线钳使用注意事项。
答：（3）正确使用仪表；简述指针式万用表测二极管的方法。
答:（4）安全文明生产，回答何为安全电压？答：操作部分：（5）电路绘制：根据控制要求，在答题纸上正确设计PLC梯形图及按规范绘制PLC控制I/O口（输入/输出）接线图。
（6）安装与接线：按照电气安装规范①将熔断器、接触器、继电器、PLC装在一块配线板上，而将方式转换开关、行程开关、按钮等装在另一块配线板上。
②按PLC控制I/O口（输入/输出）接线图在配线板上正确安装，元件在配线板上布置要合理，安装要准确、紧固，配线导线要紧固、美观，导线要垂直进行线槽，导线要有端子标号，引出端要用接线端头。
（7）正确地将所编程序输入PLC，按照被控设备的动作要求进行模拟操作调试，达到设计要求。
（8）通电试验：通电前正确使用电工工具及万用表，进行仔细检查。
笔答部分答题纸1、PLC接线图2、PLC梯形图试题2、交流变频调速装置装调考试时间：60分钟考核方式：实操＋笔试本题分值：30分具体考核要点：三相交流异步电动机变频器控制装调某刨床工作台电动机由变频器拖动，按图所示速度实现程序控制。
15HZ 50HZ前进20HZ停止后退50HZ5s15s7s6s12s图 2.1.2-2 工作台程序控制速度图实现刨床工作台的多段速控制。
维修电工高级测试题含参考答案
维修电工高级测试题含参考答案一、单选题（共80题，每题1分，共80分）1、PLC控制系统设计的步骤是( )。
① 正确选择PLC来保证控制系统的技术和经济性能指标② 深入了解控制对象及控制要求③系统交付前，要根据调试的最终结果整理出完整的技术文件④ PLC进行模拟调试和现场调试A、②→①→④→③B、①→②→④→③C、④→②→①→③D、①→③→②→④正确答案：A2、常用的绝缘材料包括：( )、液体绝缘材料和固体绝缘材料。
A、胶木B、木头C、玻璃D、气体绝缘材料正确答案：D3、测绘X62W铣床电气线路控制电路图时要画出控制变压器TC、( )、行程开关SQ1～SQ7、速度继电器KS、转换开关SA1～SA3、热继电器FR1～FR3等。
A、电动机M1～M3B、按钮SB1～SB6C、熔断器FU1D、电源开关QS正确答案：B4、( )的方向规定由高电位点指向低电位点。
A、电流B、电能C、能量D、电压正确答案：D5、以下FX2N可编程序控制器控制车床运行时，程序中使用了顺控指令( )。
A、STLB、ZRSTC、RETD、END正确答案：A6、PLC输入模块本身的故障描述不正确的是( )。
A、没有输入信号，输入模块指示灯不亮是输入模块的常见故障B、PLC输入模块本身的故障可能性极小，故障主要来自外围的元部件C、输入模块电源接反会烧毁输入端口的元器件D、PLC输入使用内部电源，给信号时，指示灯不亮，可能是内部电源烧坏正确答案：C7、异步测速发电机的误差主要有：线性误差、剩余电压、相位误差。
为减小线性误差，交流异步测速发电机都采用( )，从而可忽略转子漏抗。
A、电阻率小的铁磁性空心杯转子B、电阻率小的非磁性空心杯转子C、电阻率大的铁磁性空心杯转子D、电阻率大的非磁性空心杯转子正确答案：D8、三相半控桥式整流电路由( )晶闸管和三只功率二极管组成。
A、三只B、二只C、一只D、四只正确答案：A9、PLC通过( )寄存器保持数据。
高级维修电工模考试题(附参考答案)
高级维修电工模考试题（附参考答案）一、单选题（共80题，每题1分，共80分）1、微分集成运放电路反馈元件采用的是( )元件。
A、三极管B、电感C、电阻D、电容正确答案：C2、以下PLC梯形图实现的功能是( )。
A、双线圈输出B、多线圈输出C、两地控制D、以上都不对正确答案：B3、以下不是PLC编程语言的是( )。
A、VBB、指令表C、顺序功能图D、梯形图正确答案：A4、直流双闭环调速系统引入转速微分负反馈后，可使突加给定电压启动时转速调节器提早退出饱和，从而有效地( )。
A、抑制电枢电压超调B、抑制电枢电流超调C、抑制转速超调D、抵消突加给定电压突变正确答案：C5、对转动惯量较大的负载，步进电动机启动时失步，其原因可能是( )。
A、电动机过大B、负载过大C、启动频率过低D、启动频率过高正确答案：D6、集成或非门被封锁，应检查其多余引脚是否接了( ) 。
A、高电平B、悬空C、低电平D、并接正确答案：A7、PLC控制系统设计的步骤描述错误的是( )。
A、正确选择PLC对于保证控制系统的技术和经济性能指标起着重要的作用B、深入了解控制对象及控制要求是PLC控制系统设计的基础C、系统交付前，要根据调试的最终结果整理出完整的技术文件D、PLC进行程序调试时直接进行现场调试即可正确答案：D8、测绘X62W铣床电气线路控制电路图时要画出控制变压器TC、( )、行程开关SQ1～SQ7、速度继电器KS、转换开关SA1～SA3、热继电器FR1～FR3等。
A、电动机M1～M3B、按钮SB1～SB6C、熔断器FU1D、电源开关QS正确答案：B9、在以下FX2N PLC程序中，当Y1得电后，( )还可以得电。
A、Y2B、Y3C、Y4D、以上都可以正确答案：D10、调节器输出限幅电路的作用是：保证运放的( )，并保护调速系统各部件正常工作。
A、输出电压适当衰减B、非线性特性C、输出电流适当衰减D、线性特性正确答案：D11、在FX系列PLC控制中可以用( )替代中间继电器。
维修电工(技师、高级技师)技能试题
技师一、自动送料装车PLC控制系统的设计、安装与调试1、初始状态：S1= OFF，S2= OFF，阀K1、K2、电动机M1、M2、M3皆为OFF。
2、起动系统，红灯灭L1=OFF，绿灯亮L2=ON，表示允许汽车开进装料，K1阀通电打开进料，当料斗中料到达上位S1时，K1阀关闭；5秒钟后，红灯L1亮，绿灯L2灭。
电机M3运行，电机M3运行2s后M2接通，M2运行2s后M1也接通运行，料斗出料阀K2在M1接通2s后打开出料。
当汽车装满料后S2= ON，料斗出料阀K2关闭，3s后电机M1停止运行，M1停止3s 后M2停止，M2停止3s后M3停止，此时红灯灭L1=OFF，绿灯L2=ON，汽车可以开走。
前一汽车开走5S后，下一汽车进来，如此循环。
3、当按下停止按钮后，系统停车顺序按汽车装满后的流程停车，直至全部到初始状态后系统停止运行。
自动送料装车系统示意图二、工业洗衣机PLC 控制系统的设计、安装与调试工业洗衣机按下图所示控制流程工作，PLC 送电，系统进入初始状态，准备好起动。
起动时开始进水，水位到达高水位时停止进水，并开始洗涤正传。
洗涤正传15S ，暂停3S ；洗涤反转15S 后，暂停3S 为一次循环，若小循环不足3次，则返回洗涤正转；若小循环达3次，则开始排水。
水位下降到低水位时开始脱水并继续排水。
脱水10S 即完成一次大循环。
大循环不足3次，则返回进水，进行下一次大循环。
若完成3次大循环，则进行洗完报警。
报警10S 结束全部过程，自动停机。
运行初始状态起动高水位15s3s15s3s3次？Y小循环排水低水位10s脱水排水3次？Y报警10s停机进水洗涤正转暂停洗涤反转暂停工业洗衣机控制流程用变频器驱动电动机，洗涤时变频器输出频率正转为35Hz ，反转为25Hz,其加减速时间分别为2S 、1S 。
三、机械滑台PLC 控制系统的设计、安装与调试 AB C DM 动力头（电机）SQ1SQ2SQ3SQ4YV1YV2YV3YV4工进横退横进纵退机械滑台系统示意图机械滑台上带有主轴动力头，在操作面板上装有启动按钮SB1,停止按钮SB2。
维修电工高级技师试题及答案
维修电工高级技师试题及答案判断题：每题2分，共40分1、变频调速时，若保持电动机定子供电电压不变，仅改变其频率进行变频调速将引起磁通的变化，出现磁通不足或磁通过强的现象。
对【正确答案】错2、在变频调速时，为了得到恒转矩的调速特性，应尽可能地使电动机的磁磁通Φm保持额定值不变。
对【正确答案】错3、正弦波脉宽调制(SPWM)是指参考信号为正弦波的脉宽调制方式。
对【正确答案】错4、可编程序控制器(PC)是由输入部分、逻辑部分和输出部分组成。
对【正确答案】错5、电压型变频器在负载制动时能量回馈给直流中间环节对电容没有影响。
对错【正确答案】6、三相异步电动机，无论怎样使用，其转差率都在0~1之间。
对错【正确答案】7、在双极性的SPWM调制方式中，参考信号和载波信号均为双极性信号。
对【正确答案】错8、PC的存储器分为系统程序存储器和用户程序存储器两大类，前者一般采用RAM芯片，后者则采用ROM芯片。
对错【正确答案】9、梯形图中的各软继电器，必须是使用机器允许范围内的软继电器。
对【正确答案】错10、U/F控制在低速时转矩减小，带负载能力下降，故要进行电压补偿。
对【正确答案】错11、旋转变压器有负载时会出现交轴磁动势，破坏了输出电压与转角门已定的函数关系，因此必须补偿，以消除交轴磁动势的效应。
对【正确答案】错12、力矩式自整角机的精度由角度误差来确定，这种误差取决于比转矩和轴上的阻转矩，比转矩愈大，角误差就愈大。
对错【正确答案】13、双闭环调速系统起动过程中，电流调节器始终处于调节状态，而转速调节器在起动过程的初、后期处于调节状态，中期处于饱和状态。
对错【正确答案】14、双闭环调速系统起动过程中，电流调节器始终处于调节状态，而转速调节器在起动过程的初、后期处于调节状态，中期处于饱和状态。
对错【正确答案】15、在两组晶闸管变流器反并联可逆电路中，必须严格控制正、反组晶闸管变流器的工作状态，否则就可能产生环流。
对【正确答案】错16、可逆调速系统反转过程是由正向制动过程和反向起动过程衔接起来的。
维修电工技师plc实操试题及答案
维修电工技师plc实操试题及答案（本文按照试题格式进行排版，全文共计1530字）维修电工技师PLC实操试题及答案试题一：1. PLC是什么意思？2. PLC的主要应用领域有哪些？3. PLC的硬件组成有哪些？4. PLC的软件编程语言有哪些？5. PLC的输入信号类型有哪些？6. PLC的输出信号类型有哪些？7. 编写一个PLC程序，实现以下功能：- 当输入信号I0为高电平时，输出信号Q0也为高电平。
- 当输入信号I1为低电平时，输出信号Q1也为低电平。
- 当输入信号I2为高电平时，输出信号Q2也为低电平。
- 当输入信号I3为低电平时，输出信号Q3也为高电平。
答案一：1. PLC是可编程逻辑控制器（Programmable Logic Controller）的缩写，是一种专门用于工业控制系统中的可编程控制器。
2. PLC的主要应用领域包括自动化生产线、工业机器人、智能楼宇、交通信号控制等。
3. PLC的硬件组成包括中央处理器（CPU）、输入模块、输出模块、电源模块和通信模块等。
4. PLC的软件编程语言包括梯形图（Ladder Diagram），指令表（Instruction List），功能块图（Function Block Diagram），结构化文本（Structured Text）等。
5. PLC的输入信号类型包括开关量输入、模拟量输入和专用输入等。
6. PLC的输出信号类型包括开关量输出、模拟量输出和专用输出等。
7. PLC程序如下：```LD I0OUT Q0LD NOT I1OUT Q1LD I2AND NOT I3OUT Q2NOT I3OUT Q3```试题二：1. 什么是PLC的位操作？2. PLC的位操作指令有哪些？3. 请列举一个PLC的位操作指令及其功能。
4. PLC的逻辑操作指令有哪些？5. 请列举一个PLC的逻辑操作指令及其功能。
6. PLC的计数器和定时器有什么作用？7. 请编写一个PLC程序，实现以下功能：- 当输入信号I0为高电平时，输出信号Q0开始计时，持续5秒后输出信号Q1为高电平。
高级维修电工操作技能考核试卷及答案2套
高级维修电工操作技能考核试卷考生姓名：准考证号：工件单位：题一：PLC控制机械手设计，并进行安装与调试。
（1）任务机械原点设在可动部分左上方，即压下左限开关和上限开关，并且工作钳处于放松状态；上升、下降和左、右移动由驱动气缸来实现；当工件处于工作台B上方准备下放时，为确保安全，用光电开关检测工作台B有无工件，只有在无工件时才能发出下放信号；机械手工作循环为：启动→下降→夹紧→上升→右行→下降→放松→上升→左行→原点。
（电磁阀用中间继电器控制）（2）要求①工作方式设置为自动循环。
②有必要的电气保护和联锁。
自动循环时应按上述顺序动作。
图1考核要求：（1）电路设计：根据任务，设计主电路电路图，列出PLC控制I/O口（输入/输出）元件地址分配表，根据加工工艺，设计梯形图及PLC控制I/O口（输入/输出）接线图，根据梯形图，列出指令表。
（2）安装与接线：①将熔断器、接触器、继电器、转换开关、PLC装在一块配线板上，而将方式转换开关、行程开关、按钮等装在另一块配线板上。
②按PLC控制I/O口（输入/输出）接线图在模拟配线板上正确安装，元件在配线板上布置合理，安装要准确、紧固，配线导线要紧固、美观，导线要进行线槽，导线要有端子标号，引出端要用别径压端子。
（3）PLC键盘操作：熟练操作PLC键盘，能正确地将所编程序输入PLC；按照被控设备的动作要求进行模拟调试，达到设计要求。
（4）通电试验：正确使用电工工具及万用表，进行仔细检查，最好通电试验一次成功，并注意人身和设备安全。
（5）满分60分，考试时间240分钟。
题二：检修X62W万能铣床局部电气线路故障。
在X62W万能铣床主拖动电气线路和控制回路设隐蔽故障三处。
考生向考评员询问故障现象时，可以将故障现象告诉考生，考生必须单独排除故障。
考核要求：（1）正确使用电工工具、仪器和仪表。
（2）根据故障现象，在电气控制线路图上分析故障可能产生的原因，确定故障发生的范围。
（3）在考核过程中，带电进行检修时，注意人身和设备的安全。
电工高级技师操作试卷(二)
电工高级技师操作试卷准备通知单(考场) 试题1、图 2.2.1-3电工高级技师操作试卷准备通知单(学生) 试题1、劳保用品、绘图用文具试题2、劳保用品、绘图用文具试题3、劳保用品、绘图用文具电工高级技师操作试卷姓名：准考证号：单位：试题1：两台电动机顺序启动、逆序停止控制线路安装及调试考试时间: 120分钟考核方式:实操+笔试本题分值: 30分考核要求：根据考核图，在规定的时间内完成主电路及控制电路的接线、调试，达到考核题规定的要求。
笔试部分：(1)写出下列图形文字符号的名称。
(本题分值3分，每错一处扣 1分)QS (电源开关): FUI (熔断器); KMI (交流接触器)。
(2)简述剥线钳使用注意事项。
(本题分值2分，错答或漏答条扣0. 5分)答: 1)选择合适的规格: 2) 确定剥线长度: 3) 选择合适的槽口; 4)用力恰当。
(3)简述指针式万用表测二极管的方法。
(本题分值 2分，错答或漏答一条扣0. 5分)答: 1)选择档位: 2)调零: 3)测出正反向电阻值: 4)判别阳极和阴极。
(4)回答何为安全电压? (本题分值3分，回答错误扣3分)答: 不会发生触电事故、对人体的健康不会造成危害的电压数值。
试题2：PLC控制运料小车的设计、安装与调试考试时间:120分钟考核方式:实操+笔试本题分值: 40分考核要求：根据给定的设备和仪器仪表，在规定的时间内完成程序的设计、安装、调试等工作，达到考核题规定的要求其中启动按钮S01用来开启运料小车，停止按钮S02用来手动停止运料小车。
按S01小车从原点起动， KM1接触器吸合使小车向前运行直到碰SQ2开关停止， KM2接触器吸合使甲料斗装料5秒，然后小车继续向前运行直到碰SQ3开关停，此时KM3接触器吸合使乙料斗装料3秒，随后KM4接触器吸合小车返回原点直到碰SQ1开关停止，KM5接触器吸合使小车卸料 5秒后完成一次循环。
操作部分:(1)电路绘制:根据控制要求，在答题纸上正确设计PLC梯形图及按规范绘制PLC 控制I/O口(输入/输出)接线图。
维修电工高级技师操作试卷(plc与变频器组合多段速控制系统等)
维修电工高级技师操作试卷(p l c与变频器组合多段速控制系统等)-CAL-FENGHAI.-(YICAI)-Company One1试题1： 设计安装PLC 与变频器组合多段速控制系统控制要求：系统由PLC 、变频器、电动机及各种开关等器件、耗材组成，要求系统压下启动按钮后电动机以20Hz 频率正转启动，5S 后系统停止，电动机暂停3S ，电动机以30H 频率反转启动，6S 后系统停止，电动机暂停2S后重复上述循环，运行中压下停止按钮则系统结束当前循环后方能停止，如未压下停止按钮，则系统在完成3个循环后自动停止。
要求系统具有电源指示灯、正转指示灯和反转指示灯。
本题分值：40分 考核时间：90分钟 考核要求：1.电路设计：根据任务，设计主电路电路图，列出PLC 控制I ／O 口（输入/输出）元件地址分配表，根据加工工艺，设计梯形图及PLC 控制I ／O 口（输入/输出）接线图，写出变频器基本参数，根据梯形图，列出指令表。
2.安装与接线：根据现场提供的设备和线材进行合理的安全与接线，安装完毕整体达到正确，准确和美观的目的。
3.PLC 编程软件操作：熟练正确地将所编程序输人PLC ；按照被控设备的动作要求进行模拟调试，达到设计要求。
4.变频器参数设定：根据工作需要和系统要求，合理设置变频器参数，使之能够满足工作要求，并能做到必要的保护。
5.通电试验：正确使用电工工具及万用表，进行仔细检查，后通电试验，并注意人身和设备安全。
考 生 答 题 不 准 超 过 此 线考核技术文件：1.绘制I/O分配表2.写出变频器基本参数3.绘制电路原理图试题2：读图与分析。
本题分值：20分考核时间：30分钟考核要求：1.识读如下机床电气控制线路。
2.回答如下问题(答案写在试卷反面)（1）为何M2和M3的控制使用KA取代接触器？（2）FU1和FU2分别在电路中起到什么作用？（3）请说明本电路有哪些控制方式？试题3：、检修继电—接触式基本控制线路（图B）在其电路板上，设隐蔽故障3处，其中主回路1处，控制回路2处。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
试题1： 设计安装PLC 与变频器组合多段速控制系统
控制要求：系统由PLC 、变频器、电动机及各种开关等器件、耗材组成，要求系统压下启动按钮后电动机以20Hz 频率正转启动，5S 后系统停止，电动机暂停3S ，电动机以30H 频率反转启动，6S 后系统停止，电动机暂停2S 后重复上述循环，运行中压下停止按钮则系统结束当前循环后方能停止，如未压下停止按钮，则系统在完成3个循环后自动停止。
要求系统具有电源指示灯、正转指示灯和反转指示灯。
本题分值：40分 考核时间：90分钟 考核要求：
1.电路设计：根据任务，设计主电路电路图，列出PLC 控制I ／O 口（输入/输出）元件地址分配表，根据加工工艺，设计梯形图及PLC 控制I ／O 口（输入/输出）接线图，写出变频器基本参数，根据梯形图，列出指令表。
2.安装与接线：根据现场提供的设备和线材进行合理的安全与接线，安装完毕整体达到正确，准确和美观的目的。
3.PLC 编程软件操作：熟练正确地将所编程序输人PLC ；按照被控设备的动作要求进行模拟调试，达到设计要求。
4.变频器参数设定：根据工作需要和系统要求，合理设置变频器参数，使之能够满足工作要求，并能做到必要的保护。
5.通电试验：正确使用电工工具及万用表，进行仔细检查，后通电试验，并注意人身和设备安全。
考核技术文件： 1. 绘制I/O 分配表
考 生 答 题 不 准 超 过 此 线
2.写出变频器基本参数
参数号功能设定值参数号功能设定值
3.绘制电路原理图
试题2：读图与分析。
本题分值：20分
考核时间：30分钟
考核要求：
1.识读如下机床电气控制线路。
2.回答如下问题(答案写在试卷反面)
（1）为何M2和M3的控制使用KA取代接触器？
（2）FU1和FU2分别在电路中起到什么作用？
（3）请说明本电路有哪些控制方式？
试题3：、检修继电—接触式基本控制线路（图B）
在其电路板上，设隐蔽故障3处，其中主回路1处，控制回路2处。
考生向考评员询问故障现象时，考评员可以将故障现象告诉考生，考生必须单独排除故障。
考核要求：
(1) 从设故障开始，考评员不得进行提示。
(2) 根据故障现象，在电气控制线路图上分析故障可能产生的原因，确定故障发生的范围。
(3) 排除故障过程中如果扩大故障，在规定时间内可以继续排除故障。
(4) 正确使用工具和仪表。
(5) 考核注意事项：
①满分20分，考试时间20分钟。
②在考核过程中，要注意安全。
否定项：故障检修得分未达12分者，本次鉴定操作考核视为不通过。
试题4：培训指导
本题分值：20分
考核时间：40分钟（其中编写教案20分钟）
考核要求：
内容：PLC输出形式及用途的分析与讲解。
考核要求：
（1）编写教案：参阅教科书现场编写教案，内容正确。
（2）教学过程：（该项可与答辩同时进行）
①教学内容正确，重点突出
②板书工整，教法亲切自然，语言精炼准确
检修继电—接触式基本控制线路电气原理图
1．三相双速异步电动机带能耗制动控制线路原理图
2. 通电延时带直流控制能耗制动Y-△启动控制线路
图B。
