工程制图标准

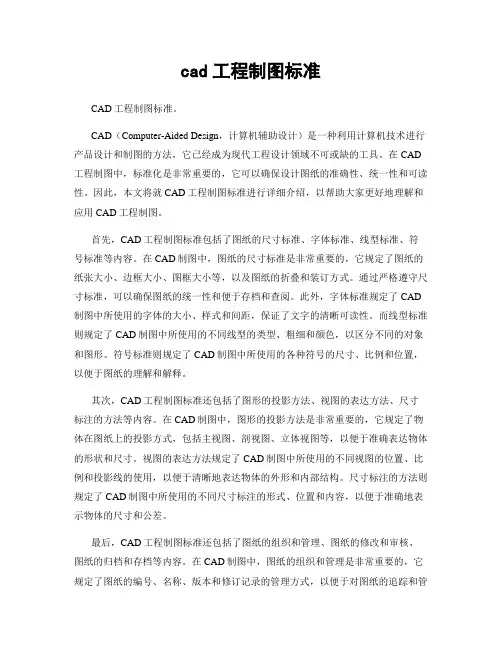

cad工程制图标准
cad工程制图标准CAD工程制图标准。
CAD（Computer-Aided Design，计算机辅助设计）是一种利用计算机技术进行产品设计和制图的方法，它已经成为现代工程设计领域不可或缺的工具。
在CAD 工程制图中，标准化是非常重要的，它可以确保设计图纸的准确性、统一性和可读性。
因此，本文将就CAD工程制图标准进行详细介绍，以帮助大家更好地理解和应用CAD工程制图。
首先，CAD工程制图标准包括了图纸的尺寸标准、字体标准、线型标准、符号标准等内容。
在CAD制图中，图纸的尺寸标准是非常重要的，它规定了图纸的纸张大小、边框大小、图框大小等，以及图纸的折叠和装订方式。
通过严格遵守尺寸标准，可以确保图纸的统一性和便于存档和查阅。
此外，字体标准规定了CAD 制图中所使用的字体的大小、样式和间距，保证了文字的清晰可读性。
而线型标准则规定了CAD制图中所使用的不同线型的类型、粗细和颜色，以区分不同的对象和图形。
符号标准则规定了CAD制图中所使用的各种符号的尺寸、比例和位置，以便于图纸的理解和解释。
其次，CAD工程制图标准还包括了图形的投影方法、视图的表达方法、尺寸标注的方法等内容。
在CAD制图中，图形的投影方法是非常重要的，它规定了物体在图纸上的投影方式，包括主视图、剖视图、立体视图等，以便于准确表达物体的形状和尺寸。
视图的表达方法规定了CAD制图中所使用的不同视图的位置、比例和投影线的使用，以便于清晰地表达物体的外形和内部结构。
尺寸标注的方法则规定了CAD制图中所使用的不同尺寸标注的形式、位置和内容，以便于准确地表示物体的尺寸和公差。
最后，CAD工程制图标准还包括了图纸的组织和管理、图纸的修改和审核、图纸的归档和存档等内容。
在CAD制图中，图纸的组织和管理是非常重要的，它规定了图纸的编号、名称、版本和修订记录的管理方式，以便于对图纸的追踪和管理。
图纸的修改和审核规定了CAD制图中所使用的不同修改和审核的方法和程序，以确保图纸的准确性和可靠性。
工程制图的规范和标准
工程制图的规范和标准工程制图是工程设计的重要环节，是将设计方案实现的重要手段。
而工程制图的规范和标准，对于保证工程设计的质量和效率，以及工程施工的顺利进行，具有重要的作用。
下面，本文将从工程制图规范和标准的意义、制图规范和标准的制定和使用、以及工程制图规范和标准的最新进展等方面，进行一些简要的论述。
一、工程制图规范和标准的意义1、规范和标准有助于提高工程设计的质量和效率。
工程制图规范和标准是根据国家或地区的法律、法规和政策制定的，它们统一了工程图纸的规格、编制方法、标识符号和注记，规范了工程图纸的内容和格式等方面。
这些规范和标准的遵守和实施，有助于提高工程设计的质量和效率。
因为，规范和标准的存在可以避免人为的主观性和错误性，降低了设计出现问题的可能性，减少了不必要的纠错和重复设计，提高了设计效率。
2、规范和标准有助于提高工程施工的顺利进行。
工程制图规范和标准的存在还可以有效地促进工程施工的顺利进行。
因为，规范和标准的遵守可以确保设计图纸的准确、精细和完整，使得施工人员可以更加准确地理解施工图纸中表达的意图，避免了人为的误解和偏差，降低了施工难度，提高了施工效率。
二、制图规范和标准的制定和使用1、制图规范和标准的制定制图规范和标准的制定，是根据国家和行业的要求，经过专业人员集体研究和讨论，以保证制图准确、合理、规范的要求，编制制定的。
其目的是提高工程制图的质量和效率，为工程设计和施工提供标准依据。
2、制图规范和标准的使用工程制图规范和标准的实施，首先要求以专业的态度和方法，认真学习和贯彻规范和标准的要求。
其次，要按照规范和标准的规定，编制、审核、审查、批准和签字等制图环节要求，确保符合国家和地区的制图规范和标准的要求。
最后，还要注意及时更新制图规范和标准的版本，以保证工作的顺利进行。
三、工程制图规范和标准的最新进展工程制图规范和标准的最新进展，是随着国家法律法规、技术标准和行业要求的变化和发展而持续调整和完善的。
建筑工程制图标准
建筑工程制图标准建筑工程制图是建筑设计的重要环节，其准确性和规范性直接影响着建筑工程的质量和安全。
因此，建筑工程制图标准的制定和执行显得尤为重要。
建筑工程制图标准主要包括建筑平面图、立面图、剖面图、结构图、设备图等内容，下面将分别对这些内容进行详细介绍。
首先，建筑平面图是建筑设计中最基本的图纸之一，它直观地表现了建筑物的布局和空间分配。
在绘制建筑平面图时，需要遵循一定的标准，包括图纸比例、符号标注、尺寸标注等。
平面图应清晰明了，标注准确，符号规范，以便于施工人员按图施工，保证建筑物的准确性和稳定性。
其次，立面图是建筑物外立面的图纸，它展现了建筑物的立面形象和外观特征。
在制作立面图时，需要考虑建筑物的比例、材料表现、窗户、门的位置等因素，保证立面图的真实性和美观性。
立面图的绘制要符合相关的标准，确保建筑物的外观符合设计要求。
接着，剖面图是建筑物结构的纵向切面图，它展现了建筑物的内部结构和构造特点。
在绘制剖面图时，需要考虑建筑物的结构形式、构造材料、尺寸标注等因素，确保剖面图的准确性和清晰度。
剖面图的标准制定对于建筑物的结构安全和施工质量具有重要意义。
另外，结构图是建筑物的结构计算和构造图纸，它直接关系到建筑物的承重性能和安全性能。
在绘制结构图时，需要遵循相关的设计规范和标准，包括结构形式、材料规格、节点连接等内容，以确保建筑物的结构稳定和安全。
最后，设备图是建筑物内部设备和管道的布置图纸，它直接关系到建筑物的使用功能和舒适性。
在绘制设备图时，需要考虑设备的布置位置、管道的连接方式、通风、给排水等因素，保证设备图的合理性和实用性。
综上所述，建筑工程制图标准的制定和执行对于建筑工程具有重要意义。
建筑平面图、立面图、剖面图、结构图、设备图等图纸内容的准确性和规范性直接关系到建筑工程的质量和安全。
因此，我们需要严格遵循相关的标准和规范，确保建筑工程制图的准确性和规范性，为建筑工程的顺利施工和运营提供可靠保障。
建筑工程制图规范
建筑工程制图规范建筑工程制图规范是指在建筑设计和施工中，规范化制作和使用专业图纸的一套准则和要求。
以下是一套基本的建筑工程制图规范：一、图纸的纸张规格和图幅封面标准1. 图纸纸张规格一般采用A系列纸张，如A0、A1、A2等。
图纸应采用白纸编制，清晰明亮，纸张应平整，无皱、波纹等缺陷。
2. 图框封面标准应包括项目名称、编制部门、图号、图名、图纸比例、日期、审核和签字等信息。
二、图纸比例1. 建筑平面图一般采用1:100至1:500的比例；立面图一般采用1:50至1:200的比例；剖面图一般采用1:100至1:200的比例。
2. 比例尺应标注在图纸上，并经常检查比例标注是否正确。
三、图例和符号1. 图例应一致、简洁明了，图例中的图符和文字应有一定的大小和粗细要求。
2. 符号应按照国家和地区的标准规定使用，如建筑行业标准、国家标准等。
3. 符号应绘制规范，线条清晰，不得有重影、断线、缺角等情况。
四、线条和字体1. 线条的粗细应适度，避免过粗或过细，保持线条的清晰度。
常用线条的线型应按照标准规定使用，如实线、虚线、点线等。
2. 字体应统一，大小适中，清晰易读。
字体一般采用宋体或等线字体，不得使用艺术字体。
五、图纸格式1. 建筑平面图的编制应按照建筑设计规范要求，包括项目的布局、功能分区、空间尺寸、建筑结构等信息。
2. 立面图应清晰明了，包括建筑物的外立面形象、建筑材料和窗户等装饰元素。
3. 剖面图应能准确表示建筑物的内部结构，包括墙体、柱子、楼梯、管道等。
六、图纸质量要求1. 图纸应经过审核和审查，确保图纸的准确性和合理性。
2. 图纸应规范的保存和归档，并按照施工进度和需要及时更新和补充。
3. 图纸应按照标准的图纸抄写要求进行制作，确保图纸的清晰度和可读性。
七、图纸的编号和归档1. 图纸应按照一定的编号规则进行编制，确保图纸的唯一性和顺序性。
2. 图纸应严格按照项目的建设顺序进行归档，方便查找和使用。
对于已完成的图纸，应按照规定进行归档保存。
工程制图标准
工程制图标准工程制图是工程设计中必不可少的一环，它是设计师将设计成果用图形和文字的形式表现出来的重要手段。
在工程制图中，标准化是至关重要的，因为它能够确保图纸的准确性、规范性和统一性，从而提高工程设计的质量和效率。
本文将就工程制图标准进行详细介绍，内容包括标准的概念、标准的作用、标准的制定和应用等方面。
首先，我们来了解一下标准的概念。
标准是对产品、服务或过程的要求和规范的文本描述，它可以是强制性的，也可以是指导性的。
在工程制图中，标准通常包括了图纸的格式、符号的使用、尺寸的标注、注释的规范等内容，旨在规范和统一工程图纸的表现形式，使之更加清晰、准确、易于理解。
其次，工程制图标准的作用是非常重要的。
首先，它可以确保图纸的准确性。
通过标准规范的要求，可以有效避免因为个人习惯或理解差异而导致的图纸错误。
其次，标准化可以提高工程设计的效率。
设计师在遵循标准的基础上进行制图，可以节约时间，避免重复劳动，提高工作效率。
此外，标准化还可以促进工程设计的交流与合作。
因为遵循同一标准的图纸可以使不同设计师之间的交流更加顺畅，减少沟通误解，提高合作效率。
然后，我们来看一下工程制图标准的制定和应用。
工程制图标准的制定通常由国家标准化管理机构负责，他们会邀请相关领域的专家学者共同制定，并经过严格的审查和验证。
一旦标准制定完成并正式发布，就可以在相关的工程设计领域广泛应用。
在实际工程设计中，设计师们应当严格遵循标准要求进行制图，不得随意更改或忽略标准规定，以确保图纸的准确性和规范性。
综上所述，工程制图标准是工程设计中不可或缺的重要环节，它的标准化要求对于提高设计质量、提高工作效率、促进合作交流都具有重要意义。
因此，设计师们在工程制图过程中应当充分认识到标准的重要性，严格遵循标准要求进行制图，从而为工程设计质量的提升做出贡献。

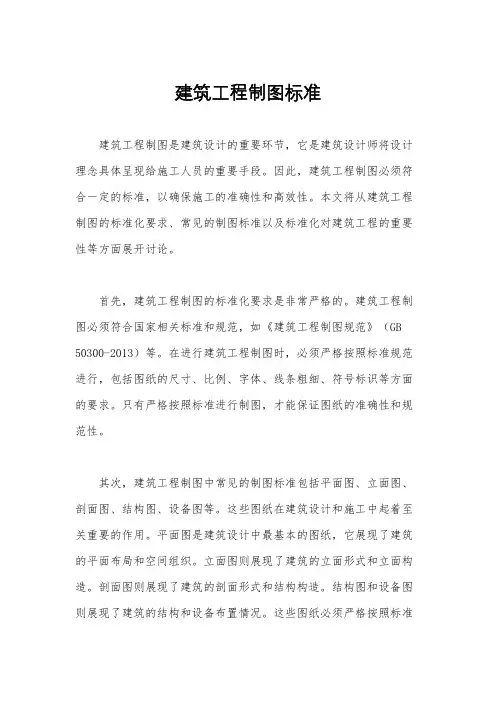

建筑工程制图标准
建筑工程制图标准建筑工程制图是建筑设计的重要环节，它是建筑设计师将设计理念具体呈现给施工人员的重要手段。
因此，建筑工程制图必须符合一定的标准，以确保施工的准确性和高效性。
本文将从建筑工程制图的标准化要求、常见的制图标准以及标准化对建筑工程的重要性等方面展开讨论。
首先，建筑工程制图的标准化要求是非常严格的。
建筑工程制图必须符合国家相关标准和规范，如《建筑工程制图规范》（GB 50300-2013）等。
在进行建筑工程制图时，必须严格按照标准规范进行，包括图纸的尺寸、比例、字体、线条粗细、符号标识等方面的要求。
只有严格按照标准进行制图，才能保证图纸的准确性和规范性。
其次，建筑工程制图中常见的制图标准包括平面图、立面图、剖面图、结构图、设备图等。
这些图纸在建筑设计和施工中起着至关重要的作用。
平面图是建筑设计中最基本的图纸，它展现了建筑的平面布局和空间组织。
立面图则展现了建筑的立面形式和立面构造。
剖面图则展现了建筑的剖面形式和结构构造。
结构图和设备图则展现了建筑的结构和设备布置情况。
这些图纸必须严格按照标准进行制作，以确保设计意图能够准确传达给施工人员。
最后，标准化对建筑工程具有重要的意义。
建筑工程制图的标准化不仅能够提高施工的准确性和效率，还能够降低建筑工程的风险和成本。
只有通过标准化的制图，才能够确保建筑设计的准确性和可行性，避免施工过程中出现错误和纠纷。
同时，标准化的建筑工程制图也能够提高施工人员的工作效率，减少施工周期，降低施工成本，提高建筑工程的质量和安全性。
总之，建筑工程制图标准化是建筑设计和施工中非常重要的环节。
只有严格按照标准进行制图，才能够确保建筑设计的准确性和可行性，提高施工的效率和质量，降低建筑工程的风险和成本。
因此，建筑设计师和施工人员都必须严格遵守建筑工程制图的标准化要求，确保建筑工程的顺利进行和成功完工。
工程制图标准
§1-1 制图基本规定
一、图幅 二、标题栏及会签栏 三、比例 四、字体 五、图线 六、尺寸标注 七、建筑材料图例 八、其它符号
一、
图幅
定义：绘图时所采用的图纸幅面。 幅面代号：A0、A1、A2、A3、A4 A0尺寸：b*l=841*1189 (mm) 允许按规定加长A0~A3号图纸的长边。 图纸使用方式： 横式(A0~A3采用)和立式(A4采用) 图框线：装订边 a=25mm, A0~A2: c=10mm； A3~A4: c=5mm
（三）
半径、直径、球的尺寸标注
半径：用于标注半圆或小于半圆的圆弧。其尺寸线
一端从圆心开始，另一端画箭头指向圆弧，半径数字 前加注半径符号“R”。
直径：用于标注圆或大于半圆的圆弧。在圆内标注
的直径尺寸线应通过圆心，两端箭头指向圆弧；较小 圆的直径尺寸可标注在圆外；大于半圆的圆弧，直径 尺寸线一端通过圆心，另一端画箭头指向圆弧。直径 数字前加注直径符号“Ø”。
（六） 尺寸的简化标注
杆件或管线的长度，在单线图上可直接将尺寸数字沿 杆件或管线的一侧注写。 连续排列的等长尺寸，可用“个数×等长尺寸＝总长” 的形式标注。 构配件内的构造要素（如孔、槽等）如相同，可仅标 注其中一个要素的尺寸。 对称构配件采用对称省略画法时，该对称构配件的尺 寸线应略超过对称符号，仅在尺寸线的一端画尺寸起 止符号，尺寸数字应按整体全尺寸注写。 数个构配件如仅某些尺寸不同，可将这些数字用拉丁 字母注写在同一图样中；并另列表格写明其具体尺寸。
七、 建筑材料图例
自然土壤 夯实土壤 钢筋混凝 土 砂，灰土 普通砖 混凝土 毛石 木材
工程设计CAD制图标准
DAO 工程设计CAD制图标准1/20工程设计CAD制图标准为统一公司设计部门制图格式，规范设计制图，推出本制图标准。
1.适用管理范围适用于公司内部各事业部、分公司工程设计项目，并以CAD方式制图的初步设计、施工图设计阶段的设计文件；方案设计阶段可参照执行。
合作设计的项目可与合作方协商，然后确定该合作项目采用的CAD制图规定。
本标准未尽事宜参照国家制图标准执行。
2.引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
●《道路工程制图标准》GB50162－92●《技术制图字体》GB/T114691-93●《技术制图通用术语》GB/T13361-92●《机械工程CAD制图规则》GB/T14665-1998●《CAD通用技术规范》GB/T17304-1998●《技术制图图线》GB/T17450-1998●《CAD文件管理》GB/T17825.1~17825.10-1998●《房屋建筑CAD制图统一规则》GB/T18112-2000●《CAD工程制图规则》GB/T18229-2000●《电气工程CAD制图规则》GB/T18135-2000●《房屋建筑制图统一标准》GB/T50001-2001●《总图制图标准》GB/T50103-2001●《建筑制图标准》GB/T50104-2001●《建筑结构制图标准》GB/T50105-2001●《给水排水制图标准》GB/T50106-2001●《暖通空调制图标准》GB/T50114-2001●《风景园林图例图示标准》CJJ67-95●《城市规划制图标准》CJJ/T97-20033.制图要求3.1电子制图文件的格式所有的出图文件格式必须满足AutoCAD2004的软件版本要求（文件格式为.dwg），如果AutoCAD的软件版本高于该版本，AutoCAD的制图面版本格式也默认设定为AutoCAD2004。
3.2图框3.2.1图幅与格式2/20幅面代号B×LA0841×1189A1594×841A2420×594A3297×420A4210×297图框边距c105注：A0、A1、A2及用于市政工程设计的A3图框允许加长，但必须按基本幅面的长边（L）成1/4倍增加，不可随意加长。
工程制图线型的标准
工程制图线型的标准在工程制图中，线型是一种非常重要的标准，它能够准确地表达出构件的形状、尺寸和特征。
不同的线型代表着不同的含义，因此在进行工程制图时，必须严格遵循线型的标准，以确保图纸的准确性和可读性。
首先，我们需要了解线型的分类。
根据国家标准GB/T 8234-2008《制图线型》的规定，线型可以分为实线、虚线、点线和轴线等几种基本类型。
实线用于表示物体的外形轮廓、切割线和一些重要的尺寸线；虚线用于表示隐藏部分、辅助尺寸和中心线；点线用于表示对称轴、轴线和重心线；轴线用于表示旋转体的轴线。
这些不同的线型在工程制图中扮演着不同的角色，我们需要根据实际情况进行选择和运用。
其次，线型的选择需要符合国家标准和行业规范。
在进行工程制图时，我们需要参照国家标准和相关行业规范，选择适当的线型进行绘制。
不同的行业和不同的构件可能有不同的线型要求，因此我们需要对相关标准和规范有所了解，并严格按照要求进行操作。
只有这样，才能确保图纸的准确性和规范性。
此外，线型的绘制需要精准和规范。
在进行工程制图时，我们需要使用绘图工具和软件，按照要求进行线型的绘制。
线型的粗细、长度和间距都需要符合标准要求，以确保图纸的清晰度和可读性。
同时，我们还需要注意线型的连接和交叉部分，避免出现混乱和错误，以确保图纸的整洁和准确。
最后，线型的标注和说明也是非常重要的。
在绘制工程图纸时，我们需要对所使用的线型进行清晰的标注和说明，以便他人能够准确理解图纸的含义和要求。
标注和说明应该简洁明了，避免出现歧义和误解，以确保图纸的准确性和可靠性。
综上所述，工程制图线型的标准是非常重要的，它直接关系到图纸的准确性和可读性。
我们在进行工程制图时，必须严格遵循线型的分类、选择、绘制和标注要求，确保图纸符合国家标准和行业规范，以提高工程质量和效率。
只有这样，才能保证工程制图的准确性和可靠性，为工程设计和施工提供可靠的依据和支持。
工程制图标准
工程制图标准工程制图是工程设计中非常重要的一环，它是设计师将设计方案通过图纸形式表现出来的重要手段。
而工程制图的标准化则是确保图纸的准确性、规范性和统一性，以便于设计人员、施工人员和相关人员的沟通和理解。
本文将就工程制图标准进行详细阐述，以期为广大设计人员提供参考和指导。
首先，工程制图标准包括图纸的编制标准、图幅标准、图形符号标准等。
在图纸的编制标准方面，应当遵循国家标准和行业规范，确保图纸的格式、大小、比例等符合规定，以便于文件的整理和存档。
同时，图纸的图幅标准也是非常重要的，它涉及到图纸的尺寸、边框、折叠等内容，必须按照标准规定进行设计，以便于图纸的传输和使用。
此外，图形符号标准也是工程制图中不可或缺的一部分，各种线型、标注、符号等都必须按照标准规定进行使用，以确保图纸的准确性和统一性。
其次，工程制图标准还包括图纸的内容标准和表达标准。
在图纸的内容标准方面，应当按照国家标准和行业规范的要求，将设计方案、尺寸、材料、工艺等内容准确地表达在图纸上，以便于施工人员的理解和实施。
同时，图纸的表达标准也是非常重要的，包括线条的粗细、颜色的使用、文字的表达等，都需要按照标准规定进行设计，以确保图纸的清晰度和易读性。
最后，工程制图标准还包括图纸的审查标准和归档标准。
在图纸的审查标准方面，应当建立健全的审查制度，确保图纸的准确性和合理性，以避免施工中出现问题。
同时，图纸的归档标准也是非常重要的，应当按照规定对图纸进行整理、归档和保管，以便于日后的查阅和使用。
综上所述，工程制图标准是工程设计中非常重要的一环，它涉及到图纸的编制、内容、表达、审查和归档等方方面面，必须严格按照国家标准和行业规范进行执行。
只有做好了工程制图标准，才能确保设计方案的准确实施，从而保障工程质量和安全。
希望广大设计人员能够严格遵守工程制图标准，提高图纸的质量和规范性，为工程建设贡献自己的力量。
建筑工程制图标准
平方向按水平方向的尺寸数字注写，接近于
垂直方向按垂直方向的尺寸数字注写。
（4）尺寸数字在图下左图所示30°阴影线范围内。 见下图。
2021/10/10
43
（5)尺寸数字如没有足够的注写位置，最外边的尺寸 数字可注写在尺寸界线的外侧，中间相邻的尺寸数 字可错开注写。见下图。
2021/10/10
39
尺寸标注的作用和画法
（2）尺寸线
①尺寸线用细实线绘制，并与被注长度 平行； ②距图样最外轮廓线之间的距离不宜小 于10mm。 ③平行排列的尺寸线的距离为7~10mm， 并保持一致。
2021/10/10
40
（3）尺寸起止符号
①一般用中斜短线绘制， ②其倾斜方向应与尺寸界线成顺时 针45°。 ③长度宜为2~3mm。
为A0、A1、A2、A3和A4。 • 各号图纸幅面尺寸和图框形式、图框尺寸都有明
确规定，具体规定见下表。
图框及图框尺寸表 （mm）
幅面
尺寸
A0
b×l 841×1189
c a
2021/10/10
A1 594×841
10
A2 420×594
25
A3
A4
297×420 210×297 5
6
图纸幅面和格式 图纸幅面
1.4 1.0 0.7 0.5 0.35 0.7 0.5 0.35 0.25 0.18 0.35 0.25 0.18
12
建筑工程图的图线种类
• 建筑工程图的图线线型有实线、虚线、单 点画线、双点画线、折断线、波浪线等。 每种线型（除折断线、波浪线外）又有粗、 中、细三种不同的线宽。
工程制图 国家标准
工程制图国家标准工程制图是一项非常重要的工作，它在国家标准中有着明确的规定和要求。
国家标准对工程制图的内容、格式、标注、尺寸等方面都进行了详细的规定，旨在确保工程制图的准确性、规范性和统一性。
本文将对工程制图国家标准进行介绍和解读，希望能够对相关工作人员有所帮助。
首先，工程制图国家标准对于图纸的内容和格式进行了规定。
在工程制图中，必须包括图框、图幅、图名、比例尺、图号、项目名称、设计单位、校对单位、审定单位、设计人、校对人、审定人等内容。
图框的规定包括图纸尺寸、边框线型、边框线宽度等，而图幅的规定包括图形的位置、大小、比例等。
此外，图纸的折叠和装订也有着具体的规定，以确保图纸的完整性和可读性。
其次，工程制图国家标准对于图形的标注和尺寸进行了规定。
在工程制图中，标注是非常重要的，它能够传达图形的各项信息。
国家标准对于标注的文字、字体、字高、线型、箭头等都有着详细的规定。
尺寸的规定包括尺寸的表示方法、尺寸的标注位置、尺寸的精度等，以确保尺寸的准确性和一致性。
此外，工程制图国家标准还对于图形的绘制方法和符号进行了规定。
在工程制图中，绘制方法和符号的规范性对于图纸的可读性和准确性至关重要。
国家标准对于绘制方法、线型、线宽、颜色、填充、投影方法等都有着具体的规定，以确保图形的清晰和准确。
符号的规定包括符号的形状、尺寸、线型、线宽等，以确保符号的统一和规范。
最后，工程制图国家标准还对于图纸的审查和归档进行了规定。
在工程制图过程中，图纸的审查和归档是非常重要的环节，它能够确保图纸的准确性和完整性。
国家标准对于图纸的审查程序、审查标准、审查内容等都有着详细的规定。
图纸的归档包括图纸的整理、编号、存档、查阅等，以确保图纸的安全和便捷的查阅。
总之，工程制图国家标准对于工程制图的内容、格式、标注、尺寸、绘制方法、符号、审查和归档等方面都进行了详细的规定，旨在确保工程制图的准确性、规范性和统一性。
相关工作人员在进行工程制图时，必须严格遵守国家标准的要求，以确保工程制图的质量和可靠性。
工程制图标准
工程制图标准工程制图是工程设计中非常重要的一环，它是设计师将设计方案通过图纸的形式呈现出来，以便于工程施工和监理人员的理解和实施。
而工程制图的标准化则是确保图纸的准确性、规范性和统一性，从而提高工程设计的质量和效率。
本文将介绍工程制图标准的相关内容，希望能为广大工程设计人员提供一些帮助。
首先，工程制图标准主要包括图幅、图样、符号、线条、文字、尺寸标注、注释等内容。
图幅是指图纸的大小和比例，通常采用国家标准规定的尺寸，如A0、A1、A2等。
图样是指图纸上所绘制的各种图形和图像，它应该清晰、准确、完整地表达设计意图。
符号是表示各种构件、设备、材料等的特定图形，它们应该符合国家标准或行业规范的要求。
线条是连接各个图形和图像的线条，它们应该粗细适中、清晰流畅、符合绘图规范。
文字是对图纸内容的说明和标注，它们应该简洁明了、字体工整、与图样配合得当。
尺寸标注是对图纸上各种构件和设备尺寸的标注，它们应该准确清晰、符合设计要求。
注释是对图纸内容的补充说明和说明，它们应该简洁明了、与图样配合得当。
其次，工程制图标准的制定和执行是非常重要的。
制定工程制图标准应该参照国家标准和行业规范，结合工程设计的实际情况，制定适合自身企业的制图标准。
执行工程制图标准应该由专门的制图人员进行，并且要进行严格的质量控制和监督检查，确保图纸的准确性和规范性。
同时，还应该不断总结和完善工程制图标准，以适应工程设计的不断发展和变化。
最后，工程制图标准的重要性不言而喻。
它可以规范工程设计人员的行为，提高图纸的准确性和规范性，减少因图纸错误而引发的工程质量问题。
它还可以提高工程设计的效率，减少不必要的沟通和修改，节约时间和成本。
因此，工程设计人员应该重视工程制图标准的学习和执行，不断提高自身的制图水平和质量意识。
综上所述，工程制图标准是工程设计中不可或缺的一部分，它的准确性、规范性和统一性直接关系到工程设计的质量和效率。
因此，我们应该认真学习和执行工程制图标准，不断提高自身的制图水平和质量意识，为工程设计的顺利进行和工程质量的提高做出贡献。
工程制图-制图标准
⑶ 角度尺寸
角度尺寸的标注方法见右图所示：
角度的数字一律写成水平方向， 并注在尺寸线中断处，必要时可 注写在尺寸线上方或外侧，也可 以引出标注。
⑷ 球面尺寸
球面尺寸的标注方法见图所示。
① 标注球面的直径尺寸或半径 尺寸时，应在符号"φ"或符号"R" 前加注符号"S"。
② 对于螺钉、铆钉的头部、轴 和手柄的端部等，在不致引起误 解的情况下，可省略符号"S"， 如图（b）
对称零件的图形如只画出一半或 大于一半时，尺寸线应略超过对 称中心线或断裂处的边界线，此 时仅在尺寸线的一端画出箭头 （图中上下两处"="为图形对称 符号）。
⑺ 方头尺寸
方头尺寸的标注方法见图所示。
方头的断面为正方形，方头的平 面在视图中可用交叉的细实线表 示，其尺寸标注可以a ×a表示， 或在正方形边长尺寸数字前加注 "口"符号。
图样中的图线分粗线和细线两种。粗线宽度（d）应 根据图形大小和复杂程度在0.5～2mm之间选取，细 线的宽度约为d/2。
图线的画法和注意事项（如图）：
① 同一张图样中，同类图线的宽度应基本一致。虚线、 点画线和双点画线的线段长短和间隔应各自大致相等。
② 各类图线相交时，必须是线段相交。
③ 绘制圆的对称中心线时，圆心应为线段的交点，首 尾两端应是线段而不是短画或点，且应超出图形轮廓线 约2～5mm。 ④ 在较小图形上绘制点画线或双点画线有困难时，可 用细实线画出。
① 标注整圆或大半圆的非整圆时，尺寸线要 通过圆心，以圆周轮廓线为尺寸界线，尺寸 数字前加注直径符号"φ"。
② 标注小于或等于半圆时，应在尺寸数字前 加注半符号"R"。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中港一航局五公司工程制图的一般规定
（试行）
技术开发处
二○○六年九月二十五日
1、执行的制图标准
1.0.1《JTJ 206-96 港口工程制图标准》；
1.0.2《GB/T 50103-2001 总图制图标准》；
1.0.3《GB/T 50001-2001房屋建筑制图统一标准》；
1.0.4《GB/T 50104-2001 建筑制图标准》；
1.0.4《GB/T 50106-2001 給水排水制图标准》；
1.0.5《GB/T 50114-2001 暖通空调制图标准》。
2、使用范围
上述标准适用于新建、改建、扩建的港口工程和土木建筑工程建设各阶段的设计图和竣工图；原有工程的总平面实测图，原有建筑物和构筑物的实测图；通用设计图和标准设计图。
3、目的
执行统一的计算机制图标准，可以保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，便于统一编辑和管理，实现建筑结构和各专业制图标准化和现代化。
4、制图规则
4.1图纸幅面
制图一般采用基本幅面：图框B×L尺寸（mm）为：A0(841×1189)，A1(594×841)，A2(420×594)，A3(297×420)，A4(210×297)。
4.2标题栏和会签栏
⑴标题栏放在图纸的右下角，标题栏长180mm，宽56mm；标题栏格式和内容参见标准图框。
⑵需要会签的设计图纸，应加会签栏。
会签栏长60mm，宽22mm，其位置放在标题栏的左侧，多个会签栏由上至下或由右至左排列；会签栏格式和内容参见标准图框。
4.3字体
⑴设计图纸中的汉字、数字、字母的字体高度号数（mm）分别为：2.5、3.5、5、7、10、14、20；汉字字高不得小于3.5mm，数字、字母的字体高度不得小于2.5mm。
所有文字字体的宽度等于字体高度的2/3，字体颜色为白色。
⑵设计图纸中一般性文字和说明选用长仿宋体，字体高度为5mm；数字和尺寸标注采用阿拉伯Arial字样；字母使用Times New Roman字体；视图名称采用宋体；特别强调的强制要求采用黑体。
4.4比例
⑴比例应标注在标题栏中的比例栏内，或者分别标注在视图名称的右侧，比例的字高比图名的字高小一号或二号。
⑵地理位置、总体规划布置图比例：1：2000，1：5000，1：10000，1：25000，1：50000。
⑶总平面图、竖向布置图、综合管线图比例：1：500，1：1000，1:2000。
⑷场地断面图比例：1：100，1：200，1：500，1：1000。
⑸结构断面图比例：1：20，1：50，1:100，1：200。
⑹详图比例:2：1，1：1，1：2，1：5，1：10，1：20。
⑺对于长条形结构，必要时，允许同一视图中的铅垂方向和水平方向采用不同的比例。
4.5计量单位
总图中的坐标、尺寸、标高以米为单位；其余制图中尺寸单位以毫米计，标高以米计；角度标注应注写到‘秒’。
场地平整坡度、道路纵横坡度、排水沟底纵坡度以百分比计，并应取至小数点后一位，不足时以‘0’补齐。
4.6图线图层
⑴图框线：连续线型，黄色，线宽0.9mm，用于图纸外框线。
⑵粗实线：连续线型，湖蓝色，线宽0.6mm，用于钢筋线、结构分缝线、各种管线、铁轨、建筑外轮廓线、剖切符号等。
⑶中实线：连续线型，绿色，线宽0.4mm，用于平剖面图中一般轮廓线。
⑷细实线：连续线型，红色，线宽0.2mm，用于尺寸线、尺寸界线、详图指引线、图例线、标高符号、索引符号、折断线、波浪线。
⑸轴线：细单点长划线形，紫色，线宽0.25mm，用于中心线、对称线、定位轴线。
⑹虚线：- - - - - ，天蓝色，线宽0.3mm，用于不可见轮廓线、拟扩建的建筑物轮廓线、平面图中起重机轮廓线、不可见管线等。
4.7制图流程
⑴根据设定的图线图层和规范图例，按照1；1 比例绘制设计图形，选择出图的图纸幅面，按照合适的比例缩放图形。
⑵根据选择的图纸幅面，设置文字说明的字体，按照缩放比例设置调整尺寸标注的格式和字体高度，对设计图形标注尺寸和填写文字说明。
⑶调整图形平面布局，保证匀称合理。
4.8图样画法
⑴总图和平面图应按上北下南方向绘制，指北针根据场地地形或布局，可向左右偏转，但不得超过450，平面图的长边应与横式幅面图纸的长边一致。
⑵平面图、立面图和剖视（面）图均按按正投影法绘制。
⑶建筑物多层平面按层数由低向高或由左至右布置。
平面较大的建筑物，可分区绘制平面图，每张平面图均应绘制组合示意图，在组合示意图中要提示的分区，应采用阴影线或填充的方式表示。
顶棚平面图宜采用镜像投影法绘制，屋顶平面图应在屋面以上俯视。
建筑物平面图应在门窗洞口处水平剖切俯视，图内包括剖切面及投影方向可见的建筑构造以及必要的尺寸、标高等，不可见的高窗、洞口、通气孔、槽、地沟及起重机等，用虚线表示。
⑷建筑立面图应包括投影方向可见的建筑外轮廓线和墙面线脚、构配件、墙面作法以及必要的尺寸和标高等。
平面形状曲折的建筑物，可绘制展开立面图，并在图名后加注“展开”二字。
在建筑立面图上，相同的结构构造等可在局部重点表示，绘出其完整图形，其余部分只绘制轮廓线。
外墙表面分格线必须表示清楚，用文字说明各个部位所用面材及色彩。
⑸剖面图的剖切部位，应在平面图上选择能反映全貌、构造特征以及有代表性的部位剖切，建筑剖面图应包括剖切面和投影方向可见的建筑构造、构配件以及必要的尺寸和标高等。
⑹所有视图中需要突出表现的部分用粗线，其余部分用细线表示。
4.9尺寸标注
⑴坐标注法：
总平面图中有城建和厂区两种坐标系统时，应在附注中注明两种坐标的换算公式。
坐标网格应以细实线表示，厂区测量坐标网应画成交叉十字线。
建筑物、构筑物、铁路、道路、管线等应标明下列坐标：
①建筑物、构筑物其三个角的坐标；
②建筑物、构筑物定位轴线或轴线交点、中点、圆心点；
③管线的中线、交点、转折点、拐点。
⑵标高注法：
①首先必须明确绝对标高采用的高程基准面，采用相对标高时，必须注明绝对标高和相对标高的换算关系。
②设计图纸中必须注明各个结构关键控制部位的标高、道路中心交点和变坡点标高、轨定标高、挡土墙墙顶和墙趾标高、路堤和边坡坡顶和破脚标高、排水沟沟底和沟顶标高等。
③压力管道标注管中心标高，沟渠和重力流管道标注沟（管）内底、起点、转角点、连接点、变坡点、交叉点、变径点的标高。
⑶尺寸标注：
根据需要标注设计图纸的总尺寸、定位尺寸和细部尺寸。
水煤气输送钢管、铸铁管等官径以公称直径DN表示；无缝钢管、焊接钢管、铜管、不锈钢管以外径D×壁厚表示；钢筋混凝土管、陶土管、耐酸陶瓷管、缸瓦管等以内径d表示；塑料管材管径按照产品标准的方法表示。
5、附件
CAD制图标准图框和图层、文字样式和标注样式。
