伺服电机的种类与区别
伺服电机的分类

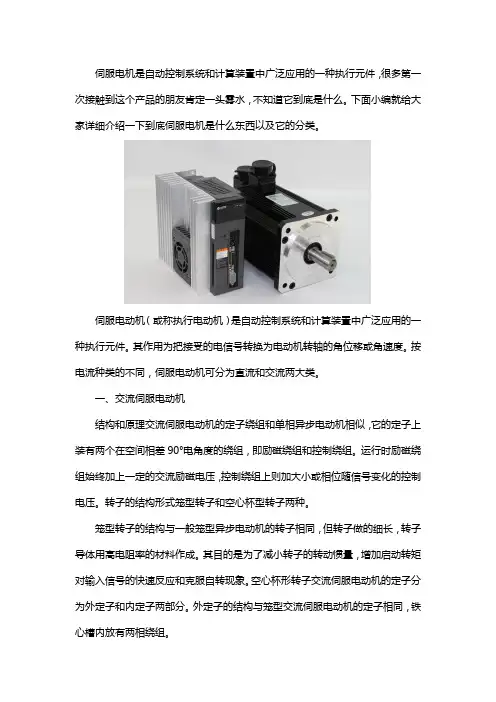

伺服电机是自动控制系统和计算装置中广泛应用的一种执行元件，很多第一次接触到这个产品的朋友肯定一头雾水，不知道它到底是什么。
下面小编就给大家详细介绍一下到底伺服电机是什么东西以及它的分类。
伺服电动机（或称执行电动机）是自动控制系统和计算装置中广泛应用的一种执行元件。
其作用为把接受的电信号转换为电动机转轴的角位移或角速度。
按电流种类的不同，伺服电动机可分为直流和交流两大类。
一、交流伺服电动机结构和原理交流伺服电动机的定子绕组和单相异步电动机相似，它的定子上装有两个在空间相差90°电角度的绕组，即励磁绕组和控制绕组。
运行时励磁绕组始终加上一定的交流励磁电压，控制绕组上则加大小或相位随信号变化的控制电压。
转子的结构形式笼型转子和空心杯型转子两种。
笼型转子的结构与一般笼型异步电动机的转子相同，但转子做的细长，转子导体用高电阻率的材料作成。
其目的是为了减小转子的转动惯量，增加启动转矩对输入信号的快速反应和克服自转现象。
空心杯形转子交流伺服电动机的定子分为外定子和内定子两部分。
外定子的结构与笼型交流伺服电动机的定子相同，铁心槽内放有两相绕组。
空心杯形转子由导电的非磁性材料（如铝）做成薄壁筒形，放在内、外定子之间。
杯子底部固定于转轴上，杯臂薄而轻，厚度一般在0.2—0.8mm，因而转动惯量小，动作快且灵敏。
交流伺服电动机的工作原理和单相异步电动机相似，LL是有固定电压励磁的励磁绕组，LK是有伺服放大器供电的控制绕组，两相绕组在空间相差90°电角度。
如果IL与Ik 的相位差为90°，而两相绕组的磁动势幅值又相等，这种状态称为对称状态。
与单相异步电动机一样，这时在气隙中产生的合成磁场为一旋转磁场，其转速称为同步转速。
旋转磁场与转子导体相对切割，在转子中产生感应电流。
转子电流与旋转磁场相互作用产生转矩，使转子旋转。
如果改变加在控制绕组上的电流的大小或相位差，就破坏了对称状态，使旋转磁场减弱，电动机的转速下降。
伺服电机知识汇总(直流-交流伺服电机)

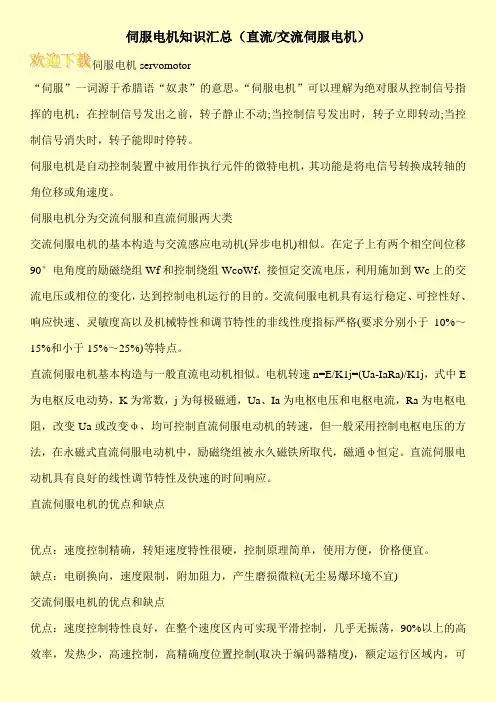

伺服电机知识汇总（直流/交流伺服电机）伺服电机servomotor“伺服”一词源于希腊语“奴隶”的意思。
“伺服电机”可以理解为绝对服从控制信号指挥的电机：在控制信号发出之前，转子静止不动;当控制信号发出时，转子立即转动;当控制信号消失时，转子能即时停转。
伺服电机是自动控制装置中被用作执行元件的微特电机，其功能是将电信号转换成转轴的角位移或角速度。
伺服电机分为交流伺服和直流伺服两大类交流伺服电机的基本构造与交流感应电动机(异步电机)相似。
在定子上有两个相空间位移90°电角度的励磁绕组Wf和控制绕组WcoWf，接恒定交流电压，利用施加到Wc上的交流电压或相位的变化，达到控制电机运行的目的。
交流伺服电机具有运行稳定、可控性好、响应快速、灵敏度高以及机械特性和调节特性的非线性度指标严格(要求分别小于10%～15%和小于15%～25%)等特点。
直流伺服电机基本构造与一般直流电动机相似。
电机转速n=E/K1j=(Ua-IaRa)/K1j，式中E 为电枢反电动势，K为常数，j为每极磁通，Ua、Ia为电枢电压和电枢电流，Ra为电枢电阻，改变Ua或改变φ，均可控制直流伺服电动机的转速，但一般采用控制电枢电压的方法，在永磁式直流伺服电动机中，励磁绕组被永久磁铁所取代，磁通φ恒定。
直流伺服电动机具有良好的线性调节特性及快速的时间响应。
直流伺服电机的优点和缺点优点：速度控制精确，转矩速度特性很硬，控制原理简单，使用方便，价格便宜。
缺点：电刷换向，速度限制，附加阻力，产生磨损微粒(无尘易爆环境不宜)交流伺服电机的优点和缺点优点：速度控制特性良好，在整个速度区内可实现平滑控制，几乎无振荡，90%以上的高效率，发热少，高速控制，高精确度位置控制(取决于编码器精度)，额定运行区域内，可。
伺服电机概述

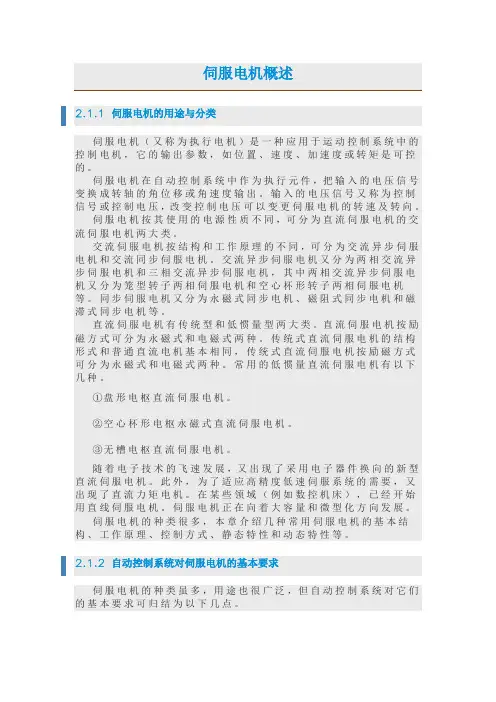

伺服电机概述2.1.1 伺服电机的用途与分类伺服电机（又称为执行电机）是一种应用于运动控制系统中的控制电机，它的输出参数，如位置、速度、加速度或转矩是可控的。
伺服电机在自动控制系统中作为执行元件，把输入的电压信号变换成转轴的角位移或角速度输出。
输入的电压信号又称为控制信号或控制电压，改变控制电压可以变更伺服电机的转速及转向。
伺服电机按其使用的电源性质不同，可分为直流伺服电机的交流伺服电机两大类。
交流伺服电机按结构和工作原理的不同，可分为交流异步伺服电机和交流同步伺服电机。
交流异步伺服电机又分为两相交流异步伺服电机和三相交流异步伺服电机，其中两相交流异步伺服电机又分为笼型转子两相伺服电机和空心杯形转子两相伺服电机等。
同步伺服电机又分为永磁式同步电机、磁阻式同步电机和磁滞式同步电机等。
直流伺服电机有传统型和低惯量型两大类。
直流伺服电机按励磁方式可分为永磁式和电磁式两种。
传统式直流伺服电机的结构形式和普通直流电机基本相同，传统式直流伺服电机按励磁方式可分为永磁式和电磁式两种。
常用的低惯量直流伺服电机有以下几种。
①盘形电枢直流伺服电机。
②空心杯形电枢永磁式直流伺服电机。
③无槽电枢直流伺服电机。
随着电子技术的飞速发展，又出现了采用电子器件换向的新型直流伺服电机。
此外，为了适应高精度低速伺服系统的需要，又出现了直流力矩电机。
在某些领域（例如数控机床），已经开始用直线伺服电机。
伺服电机正在向着大容量和微型化方向发展。
伺服电机的种类很多，本章介绍几种常用伺服电机的基本结构、工作原理、控制方式、静态特性和动态特性等。
2.1.2 自动控制系统对伺服电机的基本要求伺服电机的种类虽多，用途也很广泛，但自动控制系统对它们的基本要求可归结为以下几点。
①宽广的调速范围，即要求伺服电机的转速随着控制电压的改变能在宽广的范围内连续调节。
②机械特性和调节特性均为线性。
伺服电机的机械特性是指控制电压一定时，转速随转矩的变化关系；调节特性是指电机转矩一定时，转速随控制电压的变化关系。

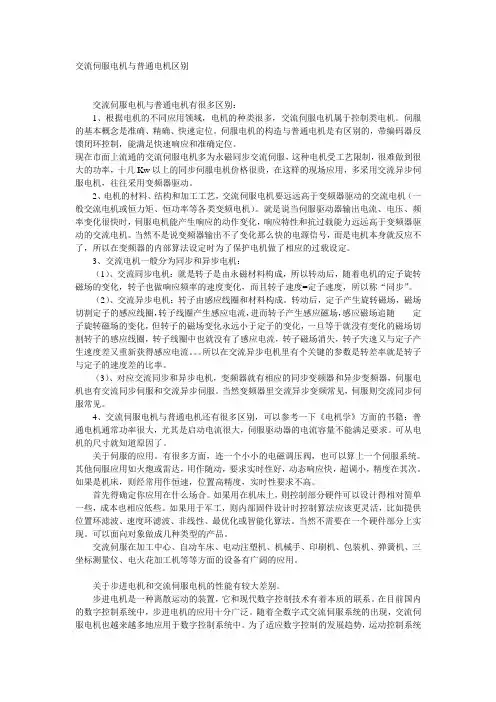

交流伺服电机与普通电机区别
交流伺服电机与普通电机区别交流伺服电机与普通电机有很多区别：1、根据电机的不同应用领域，电机的种类很多，交流伺服电机属于控制类电机。
伺服的基本概念是准确、精确、快速定位。
伺服电机的构造与普通电机是有区别的，带编码器反馈闭环控制，能满足快速响应和准确定位。
现在市面上流通的交流伺服电机多为永磁同步交流伺服，这种电机受工艺限制，很难做到很大的功率，十几Kw以上的同步伺服电机价格很贵，在这样的现场应用，多采用交流异步伺服电机，往往采用变频器驱动。
2、电机的材料、结构和加工工艺，交流伺服电机要远远高于变频器驱动的交流电机（一般交流电机或恒力矩、恒功率等各类变频电机）。
就是说当伺服驱动器输出电流、电压、频率变化很快时，伺服电机能产生响应的动作变化，响应特性和抗过载能力远远高于变频器驱动的交流电机。
当然不是说变频器输出不了变化那么快的电源信号，而是电机本身就反应不了，所以在变频器的内部算法设定时为了保护电机做了相应的过载设定。
3、交流电机一般分为同步和异步电机：（1）、交流同步电机：就是转子是由永磁材料构成，所以转动后，随着电机的定子旋转磁场的变化，转子也做响应频率的速度变化，而且转子速度=定子速度，所以称“同步”。
（2）、交流异步电机：转子由感应线圈和材料构成。
转动后，定子产生旋转磁场，磁场切割定子的感应线圈，转子线圈产生感应电流，进而转子产生感应磁场，感应磁场追随定子旋转磁场的变化，但转子的磁场变化永远小于定子的变化，一旦等于就没有变化的磁场切割转子的感应线圈，转子线圈中也就没有了感应电流，转子磁场消失，转子失速又与定子产生速度差又重新获得感应电流。
所以在交流异步电机里有个关键的参数是转差率就是转子与定子的速度差的比率。
（3）、对应交流同步和异步电机，变频器就有相应的同步变频器和异步变频器，伺服电机也有交流同步伺服和交流异步伺服。
当然变频器里交流异步变频常见，伺服则交流同步伺服常见。
4、交流伺服电机与普通电机还有很多区别，可以参考一下《电机学》方面的书籍；普通电机通常功率很大，尤其是启动电流很大，伺服驱动器的电流容量不能满足要求。
伺服电机的分类
伺服电机是自动控制系统和计算装置中广泛应用的一种执行元件，很多第一次接触到这个产品的朋友肯定一头雾水，不知道它到底是什么。
下面小编就给大家详细介绍一下到底伺服电机是什么东西以及它的分类。
伺服电动机（或称执行电动机）是自动控制系统和计算装置中广泛应用的一种执行元件。
其作用为把接受的电信号转换为电动机转轴的角位移或角速度。
按电流种类的不同，伺服电动机可分为直流和交流两大类。
一、交流伺服电动机结构和原理交流伺服电动机的定子绕组和单相异步电动机相似，它的定子上装有两个在空间相差90°电角度的绕组，即励磁绕组和控制绕组。
运行时励磁绕组始终加上一定的交流励磁电压，控制绕组上则加大小或相位随信号变化的控制电压。
转子的结构形式笼型转子和空心杯型转子两种。
笼型转子的结构与一般笼型异步电动机的转子相同，但转子做的细长，转子导体用高电阻率的材料作成。
其目的是为了减小转子的转动惯量，增加启动转矩对输入信号的快速反应和克服自转现象。
空心杯形转子交流伺服电动机的定子分为外定子和内定子两部分。
外定子的结构与笼型交流伺服电动机的定子相同，铁心槽内放有两相绕组。
空心杯形转子由导电的非磁性材料（如铝）做成薄壁筒形，放在内、外定子之间。
杯子底部固定于转轴上，杯臂薄而轻，厚度一般在0.2—0.8mm，因而转动惯量小，动作快且灵敏。
交流伺服电动机的工作原理和单相异步电动机相似，LL是有固定电压励磁的励磁绕组，LK是有伺服放大器供电的控制绕组，两相绕组在空间相差90°电角度。
如果IL与Ik 的相位差为90°，而两相绕组的磁动势幅值又相等，这种状态称为对称状态。
与单相异步电动机一样，这时在气隙中产生的合成磁场为一旋转磁场，其转速称为同步转速。
旋转磁场与转子导体相对切割，在转子中产生感应电流。
转子电流与旋转磁场相互作用产生转矩，使转子旋转。
如果改变加在控制绕组上的电流的大小或相位差，就破坏了对称状态，使旋转磁场减弱，电动机的转速下降。
伺服电机的设计和特性
6.1*106
5．电机的功率 P2=TΩ=∫(ea ia + eb ib+ ec ic )dωt
200W、3000rpm、220V伺服电机
11/18 2013
CONFIDENTIAL
Copyright © Infineon Technologies 2006. All rights reserved.
11/18 2013
CONFIDENTIAL
Copyright © Infineon Technologies 2006. All rights reserved.
Page 14
3．伺服电机中的重要概念
3.电机的反电势 E 或 e 如果把电机抽象成一个直径为D，D上有磁钢，在气隙中产生的Bg的平均磁密，定子上均布 N根有效长为L的导体，导体中有电流i，就可以估算电机性能。 （1）电机导体切割磁力线产生的反电势E E=NBgL（πD×n/60） 电机的反电势与转速成正比。 （2）电机的外加电压 U= E+ri ≌ E 其中ri——相电流在相电阻上的压降，其值比较小，为简便可忽略。该公式可以看出外加电 压与电机设计参数应该满足一定约束关系。
集中绕组的12槽10极伺服电机
集中绕组的绕组系数0.933很大、绕组端部小、绕组（电磁、机械）利用率高，铜耗小 、效率高，功率密度高。 满率高、功率密度高、结构工艺好。 集中绕组电机的性能与槽数Z、极对数p、极槽配合、极弧系数和槽口系数等参数有关， 参数不合理可能导致电机的定位转矩变大，无法正常运行。
11/18 2013
直线伺服电机
Page 5
CONFIDENTIAL
Copyright © Infineon Technologies 2006. All rights reserved.
伺服电机分类与选型流程
伺服电机分类与选型流程伺服电机是一种能够根据控制信号来驱动机械系统运动的电机。
它具有高精度、高控制性能和高可靠性的特点，广泛应用于工业自动化控制、仪器仪表和机器人等领域。
根据应用场景的不同，伺服电机可以分为直流伺服电机和交流伺服电机两大类，每一类又有其各自的特点和选型要点。
一、直流伺服电机的分类与选型流程：1.分类：直流伺服电机根据电源电压的不同可以分为低压直流伺服电机（12V、24V）和高压直流伺服电机（48V、60V、72V等）。
2.选型流程：（1）确定应用场景：根据具体应用的需要，确定伺服电机的功率、扭矩和转速等参数。
（2）验证电源电压：根据选定的电机功率和转速要求，验证电源电压是否能够满足电机的工作要求。
如果电源电压不足，则需要使用电源升压器或者选择合适的电压级别的伺服电机。
（3）确定电机型号：根据电机的工作要求，包括负载特性、控制要求和环境要求等，确定合适的电机型号。
（4）选取驱动器：根据电机的功率和控制要求，选取合适的驱动器。
驱动器的选择要考虑到驱动器的保护功能、通信接口和控制算法等因素。
（5）试运行与调试：在选定的电机和驱动器之间进行试运行和调试，验证系统的性能和稳定性。
二、交流伺服电机的分类与选型流程：1.分类：交流伺服电机根据电机的控制方式可以分为位置控制型和矢量控制型。
位置控制型伺服电机根据电机转子结构的不同可以分为无刷交流伺服电机（BLAC）和有刷交流伺服电机（BLDC）；矢量控制型伺服电机则可以分为感应交流伺服电机（IM）和永磁同步交流伺服电机（PMSM）。
2.选型流程：（1）确定应用场景：根据具体应用的需要，确定伺服电机的功率、扭矩和转速等参数。
（2）验证电源电压：根据选定的电机功率和转速要求，验证电源电压是否能够满足电机的工作要求。
如果电源电压不足，则需要使用电源升压器或者选择合适的电压级别的伺服电机。
（3）确定电机型号：根据电机的工作要求，包括负载特性、控制要求和环境要求等，确定合适的电机型号。
伺服驱动器的种类和特点
伺服驱动器的种类和特点伺服驱动器作为现代工业中广泛应用的控制系统之一，具有其独特的种类和特点。
在本文中，我们将介绍伺服驱动器的种类和各种驱动器的不同特点。
1. 直流伺服驱动器直流伺服驱动器是最早应用于伺服系统的一种驱动器，有着成熟的技术和广泛的应用。
它由电机、编码器、控制原理等构成。
直流伺服驱动器具有响应速度快、精度高、转矩平稳等特点，但其使用寿命短、易损件多、驱动器本身波动等问题也依然存在。
2. 交流伺服驱动器交流伺服驱动器是伺服驱动器的另一种类型，在应用中也十分广泛。
它由交流电机、编码器、控制原理等组成。
交流伺服驱动器具有控制精度高、结构简单、使用寿命长等特点。
而其缺点在于响应速度慢、抗干扰能力差等。
3. 基于步进电机的闭环伺服驱动器基于步进电机的闭环伺服驱动器，是在步进电机上进行改进后发展起来的一种伺服驱动器。
它将步进电机闭环反馈技术和伺服驱动器控制系统相结合，提高了步进电机的位置和速度控制精度，同时不需要专门的电机驱动器，构造简单，成本低，是一种比较重要的技术创新方向。
4. 串列伺服驱动器串列伺服驱动器是一种数字式的伺服驱动器，它具有响应速度快、定位精度高等特点。
该驱动器内部采用串列通信，可以通过上位机实现远程通信控制，广泛应用于机床、切割机、印刷机等设备中。
5. 多轴伺服驱动器多轴伺服驱动器是一种可以同时控制多个伺服驱动电机的设备。
多轴伺服驱动器一般由中央控制器、插补控制器、驱动板等构成，可以实现多个伺服电机的联动控制和同步运动。
在工业机器人、自动化生产线等领域中，多轴伺服驱动器被广泛使用，是未来智能制造的重要组成部分。
总之，伺服驱动器具有响应速度快、精度高、结构简单等明显特点，不同类型的伺服驱动器在控制精度、控制能力、适用范围等方面存在差异和特点。
在应用和选择时，需要根据具体需求进行选择和搭配，以便更好地发挥伺服驱动器在工业自动化和控制领域的作用。
伺服电机规格书
伺服电机规格书
【原创实用版】
目录
1.伺服电机概述
2.伺服电机的种类
3.伺服电机的性能参数
4.伺服电机的选型与应用
5.伺服电机的维护与注意事项
正文
一、伺服电机概述
伺服电机，又称为控制电机，是一种将电脉冲转换为角位移或线位移的电机。
它具有高精度、高扭矩、快速响应等特点，广泛应用于自动化控制系统、机器人、精密仪器等领域。
二、伺服电机的种类
1.直流伺服电机
直流伺服电机具有结构简单、运行稳定、调速范围宽等优点，适用于速度控制和转矩控制。
2.交流伺服电机
交流伺服电机具有体积小、重量轻、运行效率高、无刷设计等优点，适用于高性能的自动化控制系统。
三、伺服电机的性能参数
1.额定功率
额定功率是指伺服电机在额定电压、额定频率下能够持续工作的最大
功率。
2.额定转矩
额定转矩是指伺服电机在额定电压、额定频率下能够持续输出的转矩。
3.额定速度
额定速度是指伺服电机在额定电压、额定频率下能够达到的最高转速。
四、伺服电机的选型与应用
1.确定负载惯量
根据负载的转动惯量选择合适惯量的伺服电机，以保证系统运行的稳定性。
2.确定控制方式
根据实际控制需求，选择合适的控制方式，如速度控制、转矩控制等。
3.确定电机接口
根据自动化控制系统的接口标准，选择合适的电机接口，如脉冲接口、模拟接口等。
五、伺服电机的维护与注意事项
1.定期检查电机运行状况，发现异常及时停机检查。
2.保持电机清洁，避免进水、进尘等。
3.确保电机在规定的工作环境下使用，避免高温、潮湿等不良环境。
伺服电机的种类特点及应用
伺服电机的种类特点及应用伺服电机是一种能够根据控制信号准确地控制角度、位置或速度的电动机。
它通过内置的位置、速度或力传感器以及反馈控制系统，可以实现精确定位、快速响应和稳定控制。
伺服电机在工业自动化、机器人、航空航天、医疗设备等领域有着广泛的应用。
根据不同的控制方式和结构特点，伺服电机可以分为直流伺服电机、交流伺服电机和步进伺服电机。
1. 直流伺服电机直流伺服电机是最常见和应用最广泛的伺服电机之一。
它具有结构简单、响应速度快、转矩规模广等特点。
直流伺服电机通常由直流电机、编码器、功率放大器等组成。
它可以通过调整功率放大器的电压或电流，实现对电机转矩的精确控制。
直流伺服电机被广泛应用于工业自动化、机器人、航空航天等领域。
2. 交流伺服电机交流伺服电机是一种使用交流电作为动力源，通过电子器件来控制电机的转速和位置的伺服电机。
它具有高效能、性能稳定等特点。
交流伺服电机通常由交流电机、编码器、位置控制器等组成。
它可以通过位置控制器控制电机的输出位置、并通过编码器进行位置反馈，实现高精度的位置控制。
交流伺服电机被广泛应用于工业自动化、机器人、数控机床等领域。
步进伺服电机是一种通过控制信号使电机按固定的步距转动的伺服电机。
它具有结构简单、定位精度高、价格低廉等特点。
步进伺服电机通常由步进电机、驱动器、编码器等组成。
它不需要反馈传感器就能够实现准确定位控制，并且能够在断电后保持当前位置。
步进伺服电机被广泛应用于数控机床、印刷机械、标志设备等需要精确定位的领域。
除了上述分类外，还可以根据控制方式将伺服电机分为位置伺服电机、速度伺服电机和力矩伺服电机。
1. 位置伺服电机位置伺服电机是一种能够精确控制电机位置的伺服电机。
通过位置反馈传感器，可以实时监测电机位置，并通过控制器对电机的控制信号进行调节，使电机按照预定位置运动。
位置伺服电机广泛应用于需要精确定位的场合，如机床、自动化生产线等。
2. 速度伺服电机速度伺服电机是一种能够精确控制电机转速的伺服电机。
简述伺服电动机的种类特点及应用
简述伺服电动机的种类特点及应用伺服电动机是一种能够精确控制运动位置、速度和加速度的电动机。
它具有高精度、高速度和高可靠性的特点，广泛应用于工业机械、机器人、自动化设备、医疗设备等领域。
根据结构和控制方式的不同，伺服电动机可以分为直流伺服电动机、交流伺服电动机和步进伺服电动机。
1. 直流伺服电动机：直流伺服电动机是应用最广泛的一种伺服电动机。
它的特点是转矩波动小、动态性能好，可以快速响应外部控制信号，适用于高精度、高速度控制的场合。
直流伺服电动机的控制比较简单，通常采用闭环控制系统，通过编码器反馈信号来实时监测电机转速和位置，进而调整电机的电流和电压。
直流伺服电动机的应用非常广泛，如CNC机床、注塑机、纺织机、纸张机械等工业设备，以及医疗设备、机器人、印刷设备等。
它可以实现高速度、高精度的运动控制，满足不同领域的精确定位和稳定运动需求。
2. 交流伺服电动机：交流伺服电动机逐渐取代直流伺服电动机在某些领域的应用，因为它具有结构简单、体积小、维护方便等优点，同时具备较高的动态性能和较大的功率范围。
交流伺服电动机通常采用矢量控制或矢量直流控制方式，通过闭环反馈控制系统来实现位置和速度的精确控制。
交流伺服电动机的应用范围广泛，如自动化机械、半导体设备、食品包装设备、纺织设备等。
它能够实现高精度、高性能的运动控制，在工业生产过程中提高生产效率和产品质量。
3. 步进伺服电动机：步进伺服电动机是将步进电机与伺服控制器相结合的一种电机。
它具有步进电机的精密定位能力和伺服电机的动态性能，能够实现高精度、高分辨率的位置控制。
步进伺服电动机通过闭环控制系统来保证位置的准确性，通常采用编码器或位置传感器来实时反馈位置信息。
步进伺服电动机广泛应用于自动化设备、医疗设备、印刷设备、纺织设备等领域。
它可用于需要高分辨率、高精度定位的场合，如3D打印机、数控雕刻机、纺织机械等。
总的来说，伺服电动机是一种能够实现高精度、高速度和高可靠性运动控制的电动机。
伺服电机的分类
伺服电机的分类伺服电机是一种能够根据控制信号来精确控制转速和位置的电机。
它广泛应用于工业自动化、机器人技术、航空航天等领域。
根据不同的分类标准，伺服电机可以分为多种类型，下面将详细介绍几种常见的伺服电机分类。
一、按控制方式分类1. 位置伺服电机：位置伺服电机是最常见的一种类型，它通过控制输入信号来实现精确的位置控制。
位置伺服电机通常由编码器、控制器和功率放大器组成，能够实现高精度的位置控制，并具有快速响应和较高的转矩。
2. 速度伺服电机：速度伺服电机是通过控制输入信号来实现精确的转速控制。
速度伺服电机通常与编码器配合使用，通过反馈信号实时调整电机的转速，使其保持在设定的目标速度上。
3. 力矩伺服电机：力矩伺服电机是一种能够输出精确力矩的电机。
它通常通过控制输入信号来实现对电机输出力矩的精确控制。
力矩伺服电机广泛应用于需要精确控制力矩的场合，如机械臂、航空航天等领域。
二、按结构类型分类1. 交流伺服电机：交流伺服电机是一种使用交流电作为驱动源的伺服电机。
它通常由交流电源、控制器和转子组成。
交流伺服电机具有结构简单、可靠性高、转矩平滑等特点，广泛应用于工业自动化控制系统中。
2. 直流伺服电机：直流伺服电机是一种使用直流电作为驱动源的伺服电机。
它通常由直流电源、控制器和转子组成。
直流伺服电机具有响应速度快、转矩大、控制精度高等特点，广泛应用于机器人、自动化设备等领域。
3. 步进伺服电机：步进伺服电机采用开环控制方式，通过控制输入信号来控制电机的步进角度。
步进伺服电机结构简单、成本低廉，但在控制精度和响应速度上相对较低，主要应用于一些要求不太高的场合。
三、按应用领域分类1. 工业伺服电机：工业伺服电机广泛应用于工业自动化领域，用于控制机械臂、传送带、数控机床等设备的位置、速度和力矩。
工业伺服电机具有高效率、高可靠性和较大输出功率等特点，能够满足工业生产对精确控制的需求。
2. 机器人伺服电机：机器人伺服电机是机器人技术中不可缺少的关键部件，用于控制机器人的关节运动。
伺服电机分类与工作原理及优缺点
伺服电机分类与工作原理及优缺点“伺服”一词源于希腊语“奴隶”的意思。
“伺服电机”可以理解为绝对服从控制信号指挥的电机：在控制信号发出之前，转子静止不动;当控制信号发出时，转子立即转动;当控制信号消失时，转子能即时停转。
伺服电机是自动控制装置中被用作执行元件的微特电机，其功能是将电信号转换成转轴的角位移或角速度。
伺服电动机又称执行电动机，在自动控制系统中用作执行元件，把所收到的电信号转换成电动机轴上的角位移或角速度输出。
伺服电机的分类伺服电机分为交流伺服和直流伺服两大类。
交流伺服电机的基本构造与交流感应电动机(异步电机)相似。
在定子上有两个相空间位移90°电角度的励磁绕组Wf和控制绕组WcoWf，接恒定交流电压，利用施加到Wc上的交流电压或相位的变化，达到控制电机运行的目的。
交流伺服电机具有运行稳定、可控性好、响应快速、灵敏度高以及机械特性和调节特性的非线性度指标严格(要求分别小于10%～15%和小于15%～25%)等特点。
直流伺服电机的优缺点优点：速度控制精确，转矩速度特性很硬，控制原理简单，使用方便，价格便宜。
缺点：电刷换向，速度限制，附加阻力，产生磨损微粒(无尘易爆环境不宜)。
直流伺服电机基本构造与一般直流电动机相似。
电机转速n=E/K1j=(Ua-IaRa)/K1j，式中E为电枢反电动势，K为常数，j为每极磁通，Ua、Ia为电枢电压和电枢电流，Ra为电枢电阻，改变Ua或改变φ，均可控制直流伺服电动机的转速，但一般采用控制电枢电压的方法，在永磁式直流伺服电动机中，励磁绕组被永久磁铁所取代，磁通φ恒定。
直流伺服电动机具有良好的线性调节特性及快速的时间响应。
交流伺服电机的优缺点优点：速度控制特性良好，在整个速度区内可实现平滑控制，几乎无振荡，90%以上的高效率，发热少，高速控制，高精确度位置控制(取决于编码器精度)，额定运行区域内，可实现恒力矩，惯量低，低噪音，无电刷磨损，免维护(适用于无尘、易爆环境)。
伺服电机的分类及用途
伺服电机的分类及用途伺服电机是一种能够控制位置、速度和加速度的电机，广泛应用于工业自动化、机器人、航空航天等领域。
根据不同的分类标准和用途，伺服电机可以分为多种类型。
一、按控制方式分类1. 开环伺服电机：开环伺服电机通过给定的电压或电流驱动电机，但无法对电机的运动状态进行反馈。
这种电机结构简单、成本低廉，常用于一些对精度要求不高的应用，如打印机、扫地机器人等。
2. 闭环伺服电机：闭环伺服电机通过传感器实时获取电机的位置、速度等信息，并与给定的运动参数进行对比，通过控制器对电机进行调节。
闭环伺服电机具有较高的精度和稳定性，广泛应用于需要精确控制的场景，如数控机床、医疗设备等。
二、按结构分类1. 直线伺服电机：直线伺服电机与传统的旋转式伺服电机不同，其转子与定子的排列是直线型的。
直线伺服电机具有较高的加速度和精度，适用于需要直线运动的场景，如自动化生产线上的传送带系统、印刷设备等。
2. 旋转伺服电机：旋转伺服电机是最常见的一种类型，其转子与定子的排列是旋转型的。
旋转伺服电机广泛应用于各种需要旋转运动的场景，如机器人关节、航空航天设备等。
三、按功率分类1. 低功率伺服电机：低功率伺服电机通常功率在几十瓦到几千瓦之间，适用于一些小型设备和精密仪器，如3D打印机、医疗器械等。
2. 中功率伺服电机：中功率伺服电机的功率通常在几千瓦到几十千瓦之间，适用于一些较大的工业设备，如注塑机、数控机床等。
3. 高功率伺服电机：高功率伺服电机的功率通常在几十千瓦到几百千瓦之间，适用于一些重型设备和大型机械，如船舶、起重机等。
四、按应用领域分类1. 工业自动化：伺服电机在工业自动化中广泛应用，可用于机床、自动装配线、物流输送设备等，实现精确定位和高速运动。
2. 机器人：伺服电机是机器人关节驱动的核心部件，通过对伺服电机的精确控制，实现机器人的各种动作和姿态调整。
3. 航空航天：伺服电机在航空航天领域中用于飞行控制、导航系统、舵面控制等，对于飞行器的稳定性和精确控制起着至关重要的作用。
伺服电机的几大分类和一些用途
伺服电机的几大分类和一些用途伺服电机是一种能够精确控制位置、速度和加速度的电动机。
它可以根据需要精确调节转子位置来实现精确控制，因此在工业自动化、机器人和电子设备等领域广泛应用。
下面将介绍几种常见的伺服电机分类及其应用。
1. 直流伺服电机（DC Servo Motor）：直流伺服电机采用直流电源供电，通过直流电源的变化控制电机的速度和方向。
这种电机的优点是控制简单，响应速度快，适用于需要快速调节和高精度定位的应用，例如，工业机械、自动导航系统、机器人等。
2. 步进伺服电机（Stepper Servo Motor）：步进伺服电机是一种将电动机、编码器和控制器集成在一起的电机系统。
它通过控制器逐步驱动电机转子，从而实现位置控制。
步进伺服电机具有定位精度高、可靠性强等特点，适用于CNC机床、自动化设备、3D 打印机等应用领域。
3. 交流伺服电机（AC Servo Motor）：交流伺服电机使用交流电作为电源，由控制器控制电机速度和方向。
它具有低功率消耗、高效率和高控制精度的优点。
交流伺服电机广泛应用于印刷机械、纺织机械、工业自动化等领域。
4. 无刷伺服电机（Brushless Servo Motor）：无刷伺服电机是一种采用无刷直流电机技术的伺服电机。
与传统的有刷直流电机相比，无刷伺服电机具有寿命长、运行平稳、转速范围广等优点。
它被广泛应用于机器人、自动化设备、医疗设备等领域。
5. 线性伺服电机（Linear Servo Motor）：线性伺服电机是一种将电动机转换为直线运动的电机系统。
它通过控制器控制电机的速度和位置，具有定位精度高、响应速度快、传动效率高等优点。
线性伺服电机广泛应用于印刷机械、数控机床、激光切割机等领域。
除了上述几种分类，还有一些特殊类型的伺服电机，如超导伺服电机、无摩擦伺服电机等。
每种类型的伺服电机都有其特点和适用范围，根据不同的应用需求选择合适的伺服电机可以提高控制精度和效率，实现更好的运动控制效果。
直流伺服电动机的技术参数与特性参数,直流伺服电动机的特点特性及种类
直流伺服电动机的技术参数与特性参数，直流伺服电动机的特点特性及种类导语：直流伺服电动机是自动控制系统中具有特殊用途的直流电动机，又称执行电机，它能够把输入的电压信号变换成轴上的角位移和角速度等机械信号。
直流伺服电动机是自动控制系统中具有特殊用途的直流电动机，又称执行电机，它能够把输入的电压信号变换成轴上的角位移和角速度等机械信号。
直流伺服电动机的工作原理、基本结构及内部电磁关系与一般用途的直流电动机相同。
直流伺服电动机的控制电源为直流电压，分普通直流伺服电动机、盘形电枢直流伺服电机、空心杯直流伺服电机和无槽直流伺服电机等。
普通直流伺服电动机有永磁式和电磁式两种基本结构类型。
电磁式又分为他励、并励、串励和复励四种，永磁式可看作是他励式。
特点：转子直径较小、轴向尺寸大；转动惯量小，因此响应时间快。
但额定扭矩较小，一般必须与齿轮降速装置相匹配。
用于高速轻载的小型数控机床中。
1、直流伺服电动机的基本结构图为直流伺服电动机的结构，主要包括定子、转子、电刷与换向片三个部分2.直流伺服电动机的分类（1）根据电动机本身结构的不同，可分为以下几类：改进型直流伺服电动机转子的转动惯量较小，过载能力较强，且具有较好的换向性能。
小惯量直流电动机最大限度地减少了转子的转动惯量，能获得最好的快速特性。
永磁直流伺服电动机能在较大过载转矩下长期地工作，转动惯量较大，无励磁回路损耗，可在低速下运转。
无刷直流电动机由同步电动机和逆变器组成，而逆变器是由装在转子上的转子位置传感器控制。
（2）根据直流电动机对励磁绕组的励磁方式不同，可分为他励式、并励式、串励式和复励式四种。
直流伺服电动机的特点种类直流伺服电动机的结构和一般直流电动机一样，只是为了减小转动惯量而做得细长一些。
它的励磁绕组和电枢分别由两个独立电源供电。
也有永磁式的，即磁极是永久磁铁。
通常采用电枢控制，就是励磁电压f一定，建立的磁通量Φ也是定值，而将控制电压Uc加在电枢上，其接线图如下图所示。
伺服电机的种类和优缺点
伺服电机的种类和优缺点伺服电机是一种用于控制系统中的电动机，具有精确的位置控制和速度调节功能。
根据不同的工作原理和使用场景，伺服电机可以分为几种不同的类型。
本文将介绍伺服电机的种类和各自的优缺点。
一、直流伺服电机（DC Servo Motor）直流伺服电机是最常见的伺服电机之一，由直流电源驱动。
这种电机结构简单，成本较低，适用于一些中低端的控制系统。
直流伺服电机响应速度较快，控制精度较高，可以实现较为精确的位置控制。
然而，直流伺服电机需要定期维护，且有一定的磨损和寿命限制。
二、交流伺服电机（AC Servo Motor）交流伺服电机采用交流电源供电，并通过调整电源频率和电压来实现速度和位置控制。
这种电机结构复杂，成本较高，但在高精度和高性能的应用中表现出色。
交流伺服电机具有较大的输出扭矩和过载能力，稳定性较好，适用于一些对运动平稳性和响应速度要求较高的场合。
三、步进伺服电机（Stepper Servo Motor）步进伺服电机是一种特殊的伺服电机，通过逐步驱动电机转子来控制位置和速度。
步进伺服电机具有良好的低速性能和高精度，适用于一些要求定位准确性的应用场景。
然而，步进伺服电机的最大缺点是只能以离散的步进方式进行轴的旋转，对于部分应用来说，这种离散控制不够平滑。
四、直线伺服电机（Linear Servo Motor）直线伺服电机是一种将转动运动转换为直线运动的伺服电机。
它具有较高的加速度和响应速度，能够实现精确的位置控制，并且在一些直线运动控制领域有着广泛的应用。
直线伺服电机精度高、噪音低，但成本较高，安装和维护也相对复杂一些。
五、柔性伺服电机（Flexible Servo Motor）柔性伺服电机是近年来发展起来的一种新型伺服电机。
它采用柔性材料作为传动部件，具有较高的运动自由度和灵活性，可以实现对复杂曲线轨迹的控制。
柔性伺服电机结构紧凑，适用于一些有限空间或者特殊形状要求的场景。
然而，柔性伺服电机技术还在不断发展中，需要进一步验证其可靠性和稳定性。
伺服电机讲解
4.3伺服电机控制方式及特性
C B
A
伺服电动机的机械特性 结论：改变控制电压的大 小，就实现了转速的控制
设电机的负载阻转矩为TL， 控制电压0.25UC时,电机在特性点 A运行，转速为na，这时电机产生 的转矩与负载阻转矩相平衡。当 控制电压升高到0.5UC时，电机产 生的转矩就随之增加C，由于电机 的转子及其负载存在着惯性，转 速不能瞬时改变，因此电机就要 瞬时地在特性点C运行，这时电机 产生的转矩大于负载阻转矩，电 机就加速，一直增加到nb，电机 就在B点运行。
5 交流伺服电机的应用
5.1 伺服电机编码器
安装在电机后端，其转盘（光栅） 与电机同轴。
5V
5V
编码器 部分
0V
0V
伺服电机控制精度取决于编码器精度。 编码器
5.2伺服电机驱动器
1、主要功能 （1）根据给定信号输出与 此成正比的控制电压UC； （2）接收编码器的速度和 位置信号； （3）I/O信号接口
5.2伺服电机驱动器
2、外部组成 电机电源输入 输出接线端子
数码显示窗口 参数设置键
计算机RS232口 I/O信号接口
编码器信号接口
5.2伺服电机驱动器
3、控制模式
（1）位置控制模式——最大输入脉冲 频率500KPPS（微分接收器）和 200KPPS（用于开路收集器）
（2）速度控制模式—— 模拟速度指令 输入：0～±10V/额定转速
1．空载始动电压UCO
在额定励磁电压和空载的情况下，使转子在任 意位置开始连续转动所需的最小控制电压定义为空载 始动电压。
用通过以额定控制电压的百分比来表示。 UCO 越 小，表示伺服电动机的灵敏度越高。一般UCO要求不大
于额定控制电压的3%～4％，使用于精密仪器仪表 中的两相伺服电动机，有时要求不大于额定控制电压 的1％。
伺服电机选型介绍
伺服电机选型介绍伺服电机是一种能够感知外部载荷并进行精确控制的电机。
它通过内部的传感器监测电机位置和速度，并根据预定的控制算法，实时调整电机的输出力矩和转速，以实现高精度、高性能的运动控制。
伺服电机的选型涉及多个方面的考虑因素，如电机类型、性能要求、系统环境等。
下面将从这些方面逐一介绍。
一、电机类型：常见的伺服电机类型有直流伺服电机（DC Servo Motor）、交流伺服电机（AC Servo Motor）和步进伺服电机（Stepper Servo Motor）。
1.直流伺服电机：直流伺服电机具有响应速度快、转矩大、功率密度高等优点，适用于高速、高精度的运动控制需求。
常见的直流伺服电机有刷式直流伺服电机和无刷直流伺服电机，其中无刷直流伺服电机更适合要求高效、低噪音和长寿命的应用。
2.交流伺服电机：交流伺服电机适用于需要大转矩、高速度和平滑运动的应用。
交流伺服电机的控制方式通常采用矢量控制技术，可以实现更高的精度和动态性能。
它的主要缺点是价格较高。
3.步进伺服电机：步进伺服电机是一种具有精确位置控制和高扭矩输出的电机，适用于低速、高精度的运动控制。
它采用离散步进运动，可保证固定的位置控制，但在高速运动和加速度要求上存在限制。
二、性能要求：在选型时，需要根据具体应用的性能要求考虑以下几个方面：1.转速和转矩：根据应用需求确定电机的额定转速和最大转矩。
通常情况下，转速越高、转矩越大的电机成本越高。
2.精度：根据应用的精度要求选择合适的电机。
一般来说，对于高精度的应用，需要选择具有较小转矩波动和位置误差的电机。
3.响应速度：响应速度是指电机从接收到控制信号到达稳定工作状态所需的时间。
根据应用的动态性能要求选择相应的响应速度。
4.可调速范围：根据应用的速度调节要求选择电机。
一些应用需要很宽的速度范围，而另一些应用可能只需要固定转速。
5.控制方式：根据系统的控制方法选择电机，常见的控制方式有位置控制、速度控制和力矩控制等。
AB各型号伺服电机区别
安装调试方便
可搭配PLC类型 MIClogix（小型）CMX1769(中型）CLX1756(大型） MIClogix（小型）CMX1769(中型）CLX1756(大型） CMX1769(中型）CLX1756(大型） CMX1769(中型）CLX1756(大型） CMX1769(中型）CLX1756(大型） CMX1769(中型）CLX1756(大型）
支持通讯及接线方式 1、PTO(脉冲）2、modbus rtu 3、ASCII码 4、模拟量控制5、IO控制 1以太网（非CIP方式），脉冲、模拟量、IO控制 1以太网（CIP) 1以太网（CIP) 1只能走光纤方式通讯 1以太网（CIP)
功率2KW以下220V供电 小功率2KW以下220V供电 低惯量,惯量略大于TL和TLY，高精度，动率范围（160W-15KW)，220-500V供电 50W-7.5KW,高精度，宽电压 转速皆可定做，高精度，功率从190W-8kw，动力线及编码器线为一根电缆，安装调试方便
序号 1 2 3 4 5 6 序号 1 2 3 4 5
驱动器类型 K3 K300 K350 K5500 K6000 K6500
可配置电机型号 TL电机 TLY、MPL电机 MPL、MPM、TLY电机 VPL电机 MPL、MPM电机 MPL、MPM电机
电机特性 1、TL电机，低惯量，小功率2KW以下220V供电 1、TLY电机，低惯量，小功率2KW以下220V供电 1、MPL电机，同样属于低惯量,惯量略大于TL和TLY，高精度，动率范围（160W-15KW)，220-5 1、MPMห้องสมุดไป่ตู้机，中惯量，750W-7.5KW,高精度，宽电压 1、VPL电机，低转速-高转速皆可定做，高精度，功率从190W-8kw，动力线及编码器线为一根
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
伺服电机的种类与区别
摘要: 伺服电机：是在伺服系统中控制机械元件运转的发动机，是一种补助马达间接变速装置。
伺服电机是可以连续旋转的电－机械转换器。
作为液压阀控制器的伺服电机，属于功率很小的微特电机，以永磁式直流伺服电机和并激式直流伺服电机最为常...
伺服电机：是在伺服系统中控制机械元件运转的发动机，是一种补助马达间接变速装置。
伺服电机是可以连续旋转的电－机械转换器。
作为液压阀控制器的伺服电机，属于功率很小的微特电机，以永磁式直流伺服电机和并激式直流伺服电机最为常用。
伺服电机的作用：伺服电机可使控制速度，位置精度非常准确。
伺服电机的分类：直流伺服电机和交流伺服电机。
直流伺服电机的输出转速与输入电压成正比，并能实现正反向速度控制。
具有起动转矩大，调速范围宽，机械特性和调节特性的线性度好，控制方便等优点，但换向电刷的磨损和易产生火花会影响其使用寿命。
近年来出现的无刷直流伺服电机避免了电刷摩擦和换向干扰，因此灵敏度高，死区小，噪声低，寿命长，对周围电子设备干扰小。
直流伺服电机的输出转速/输入电压的传递函数可近似视为一阶迟后环节，其机电时间常数一般大约在十几毫秒到几十毫秒之间。
而某些低惯量直流伺服电机（如空心杯转子型、印刷绕组型、无槽型）的时间常数仅为几毫秒到二十毫秒。
小功率规格的直流伺服电机的额定转速在3000r/min 以上，甚至大于。
