汽轮机监视仪表(TSI)与保护系统(ETS)调试方案
汽轮机监视仪表TSI与保护系统ETS调试方案
汽轮机监视仪表T S I与保护系统E T S调试方案 The following text is amended on 12 November 2020.XXXXXXXXXX公司热能中心节能降耗技改工程汽轮机监视系统及汽轮机保护系统调试方案编写：审查：审批：XXXXX技术服务有限公司2011年9月目录1设备系统概述1.1系统简介：汽轮机监视仪表系统（TSI）由无锡市厚德自动化仪表公司供货。
TSI装置采用HZD8500D监控保护系统，8500D 旋转机械保护系统系统机箱左下方四个槽位依次为系统电源2 个和8位继电器模块2 个，其它槽位可安装功能模块，16 位继电器模块建议靠右放。
系统采用双路冗余式电源，通讯控制模块采用32 位嵌入式处理器、7 英寸触摸显示屏，其运行速度快、工作可靠，采用图形用户界面，操作简单、友好方便。
ETS即汽轮机危急遮断系统，它接受来自TSI系统或汽轮发电机组其它系统来的报警或停机信号，进行逻辑处理，输出报警信号或汽轮机遮断信号。
为了使用方便运行可靠，采用DEH一体化进行逻辑处理。
该装置能与DEH系统融为一体，满足电厂自动化需求。
1.2系统功能简介：汽机TSI主要监视参数有：轴向位移、偏心、键相、轴振、缸胀等。
机组TSI输出的跳闸信号送入ETS中，报警信号和模拟量信号送入DCS、DEH（505控制器）。
ETS系统的相关设备主要包括保护柜，信号采样元件等。
ETS逻辑还具有首出记忆功能，汽机保护紧急跳闸功能。
2编制依据a)《防止电力生产事故的二十五项重点要求》国能安全[2014]161号。
b)《电力建设施工技术规范第4部分：热工仪表及控制装置》DL —2012c)《电力建设施工质量验收及评价规程第4部分：热工仪表及控制装置》DL/T —2009。
d)《火力发电建设工程机组调试质量验收及评价规程》DL/T 5295—2013。
e)《火力发电建设工程启动试运及验收规程》DL/T 5437—2009。
汽轮机监视仪表(TSI)与保护系统(ETS)调试方案
XXXXXXXXXX公司热能中心节能降耗技改工程汽轮机监视系统及汽轮机保护系统调试案编写：审查：审批：XXXXX技术服务有限公司2011年9月目录1 设备系统概述 (1)2 编制依据 (1)3 调试目的及围 (2)4 调试前具备的条件 (3)5 调试法及步骤 (5)6调试的控制要点及安全注意事项 (8)7 调试质量验收标准 (8)8 调试组织与分工 (8)9调试仪器............................................................................. 错误!未定义书签。
10附录.................................................................................. 错误!未定义书签。
1设备系统概述1.1系统简介：汽轮机监视仪表系统（TSI）由市厚德自动化仪表公司供货。
TSI装置采用HZD8500D监控保护系统，8500D 旋转机械保护系统系统机箱左下四个槽位依次为系统电源2 个和8位继电器模块2 个，其它槽位可安装功能模块，16 位继电器模块建议靠右放。
系统采用双路冗余式电源，通讯控制模块采用32 位嵌入式处理器、7 英寸触摸显示屏，其运行速度快、工作可靠，采用图形用户界面，操作简单、友好便。
ETS即汽轮机危急遮断系统，它接受来自TSI系统或汽轮发电机组其它系统来的报警或停机信号，进行逻辑处理，输出报警信号或汽轮机遮断信号。
为了使用便运行可靠，采用DEH 一体化进行逻辑处理。
该装置能与DEH系统融为一体，满足电厂自动化需求。
1.2系统功能简介：汽机TSI主要监视参数有：轴向位移、偏心、键相、轴振、缸胀等。
机组TSI输出的跳闸信号送入ETS中，报警信号和模拟量信号送入DCS、DEH（505控制器）。
ETS系统的相关设备主要包括保护柜，信号采样元件等。
ETS逻辑还具有首出记忆功能，汽机保护紧急跳闸功能。
5.6汽轮机安全监视系统(TSI)调试
1. 系统概述1 General Description Of The System汽轮机安全监测仪表系统（Turbine Supervisory Instrument，简称TSI）是一种可靠的连续检测汽轮发电机转子和汽缸的机械工作参数的多路监控系统，可以显示机组状态，为记录仪和计算机系统提供输出信号，并在超出预置的运行极限时发出报警，此外，还能使汽轮机自动停机和提供用于诊断性估算的各种测量数据。
Turbine Supervisory Instrumentation ( Turbine Supervisory Instrumentation , referred to as the TSI ) system is a reliable continuous detection of mechanical operating parameters of the turbine generator rotor and cylinder multi-channel monitoring system that can display unit provides analog output signals for the recorder and computer systems. TSI also output digital signals for alarm and trip when the input signals exceed the limit.本机组TSI采用的是BENTLEY3500系列模件。
This site use the 3500 series modules form BENTLEY.该保护系统设计有冗余的电源模件，由双路电源供电，任一路电源丧失可发出报警，保证系统安全可靠。
The protection system is provided with a redundant power supply module and is powered by double passage power supply. Alarm can be issued when any one power supply is lost to ensure safety and reliability of the system.TSI的测量回路是由探头、前置放大器、插件式组装仪表等组成。
汽机TSI系统的测量与调试
汽机TSI系统的测量与调试摘要：本文介绍了TSI系统各类探头测量原理，以及安装、校验的方法。
关键词：TSI；探头；测量；调试汽机TSI（Turbine Supervisory Instrumentation））系统是用来测量汽机本体的位移、振动、转速信号，并将其转化为电信号进行监视的系统。
作为火力发电机组热控系统的重要组成部分，该系统既向DCS的数采系统提供汽机轴系的各种监视参数，又向保护系统提供跳闸动作信号，因此TSI系统对于机组的安全稳定运行起着至关重要的作用。
1.TSI系统的构成TSI系统主要构成为：旋转机械监视保护系统及其配套的现场测量探头。
均采用模块化设计，可在其框架内安装不同种类及数量的模件，完成各种测量，并通过柜内的继电器回路完成保护信号的输出。
汽机轴系上安装的探头主要分为以下几类：汽机各部分位移测量：转子的轴向位移、转子与汽缸的相对膨胀（包括高压胀差和低压账差）、汽缸的热膨胀（绝对膨胀）、偏心。
汽机轴状态测量：转子轴的振动（轴振）、轴承的振动（瓦振）、振动的相位角汽机转速测量：转速、零转速2.振动的测量与调试2.1 振动的测量原理对转子的振动，一般通过非接触的涡流传感器测量振动的位移量。
此时测量的振动位移是转子轴表面相对于涡流传感器探头间的位置变化，因此又称作相对振动测量。
有一个专用的测量路线实现电涡流位移测量：包括高频信号发生器和滤波电路等，这些电路均安装在前置器内（图1）。
从前置器输出的电压V是正比于传感器与测量表面间隙D的电压（图2），测量的信号有两部分组成：交流分量反映转子的振动情况，交流电压UDC，对应于振动间隙D1；直流分量反映转子中心线与探头间的平均距离，直流电压UAC，对应于平均间隙（或初始间隙）D0。
对于轴承座或缸体的振动，可以通过接触式的惯性速度传感器测量振动的变化速度，或者通过接触式的压电加速度传感器测量振动变化的加速度。
测量的振动变化速度和加速度都是相对于大地这一固定的参照系度量的，因此又称作绝对振动测量。
DEHETSTSI

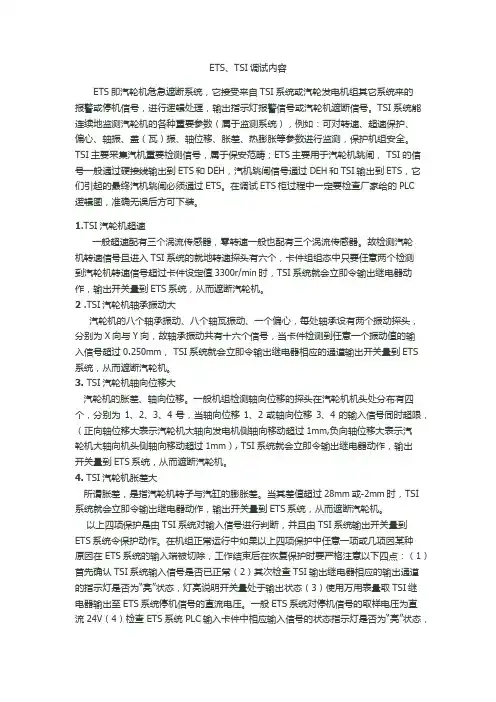

ETS、TSI调试内容ETS即汽轮机危急遮断系统，它接受来自TSI系统或汽轮发电机组其它系统来的报警或停机信号，进行逻辑处理，输出指示灯报警信号或汽轮机遮断信号。
TSI系统能连续地监测汽轮机的各种重要参数（属于监测系统），例如：可对转速、超速保护、偏心、轴振、盖（瓦）振、轴位移、胀差、热膨胀等参数进行监测，保护机组安全。
TSI主要采集汽机重要检测信号，属于保安范畴；ETS主要用于汽轮机跳闸， TSI的信号一般通过硬接线输出到ETS和DEH，汽机跳闸信号通过DEH和TSI输出到ETS，它们引起的最终汽机跳闸必须通过ETS。
在调试ETS柜过程中一定要检查厂家给的PLC逻辑图，准确无误后方可下装。
1.TSI汽轮机超速一般超速配有三个涡流传感器，零转速一般也配有三个涡流传感器。
故检测汽轮机转速信号且进入TSI系统的就地转速探头有六个，卡件组组态中只要任意两个检测到汽轮机转速信号超过卡件设定值3300r/min时，TSI系统就会立即令输出继电器动作，输出开关量到ETS系统，从而遮断汽轮机。
2 .TSI汽轮机轴承振动大汽轮机的八个轴承振动、八个轴瓦振动、一个偏心，每处轴承设有两个振动探头，分别为X向与Y向，故轴承振动共有十六个信号，当卡件检测到任意一个振动值的输入信号超过0.250mm， TSI系统就会立即令输出继电器相应的通道输出开关量到ETS 系统，从而遮断汽轮机。
3. TSI汽轮机轴向位移大汽轮机的胀差、轴向位移。
一般机组检测轴向位移的探头在汽轮机机头处分布有四个，分别为1、2、3、4号，当轴向位移1、2或轴向位移3、4的输入信号同时超限，（正向轴位移大表示汽轮机大轴向发电机侧轴向移动超过1mm,负向轴位移大表示汽轮机大轴向机头侧轴向移动超过1mm）, TSI系统就会立即令输出继电器动作，输出开关量到ETS系统，从而遮断汽轮机。
4. TSI汽轮机胀差大所谓胀差，是指汽轮机转子与汽缸的膨胀差。
当其差值超过28mm或-2mm时，TSI 系统就会立即令输出继电器动作，输出开关量到ETS系统，从而遮断汽轮机。
大型汽轮机TSI系统现场安装及调试
大型汽轮机TSI系统现场安装及调试摘要：随着科学技术的不断发展，电能需求的日益增加，汽轮机单机容量也不断增大，其安全监测系统（TSI）能否精确地监测及稳定的工作就显得更加关键。
本文笔者通过汽轮机静态调试、传感器安装及联动调试。
对汽轮机TSI系统简要地进行全面分析。
关键词：测试；安装通电设备安装就位后，应由调试专业技术人员进行通电前检查，主要检查经过长距离输送后有无机械损坏以及有无短路或断路现象，尤其是控制电路板的插座柱针是否短路或断路。
机柜通电前必须要检查，确认一切正常后才可以通电。
第一次通电前应把所有监视器板及电源板拨出，合上电源开关送电，检查两路220V AC±10%电压和指示灯是否正常，并作两路电源切换试验，确认无异常关断电源，方可进行下一步。
按照厂家提供的相应的“汽轮机安全监视装置图”图示位置和名称，插上模件工作电源板，观察各指示灯是否正常，用万用表测量各电源板的输出是否正常，如无异常，关断电源进行下一步。
按照厂家提供的相应的“汽轮机安全监视装置图”图示位置和名称把各监测板插入到相应位置，检查电源指示和各板件面板指示是否正常，确认无异常后，关断电源，准备静态调试。
静态调试各监测板和传感器的名称、用途及技术指标可参考厂家提供的相应的“汽轮机安全监视装置说明书”或随机资料。
静态调试用设备：专用动态试验台、静态位移试验台、盖振试验台、24VDC电源、万用表、信号发生器、百分表、千分表。
以上各设备中，专用动态试验台推荐设备型号：D78A-342000AS,可用于测量转速、零转速、超速、偏心、鉴相、轴振动。
静态位移试验台推荐设备型号：D78A-341000AS,可用于测量轴位移、胀差及涡流传感器的灵敏度。
盖振试验台推荐型号：DF9282,可用于测量瓦振及校验速度传感器。
转速、零转速及超速测试参考厂家提供的相应的安全监视装置图，将转速、零转速和超速传感器装于转速动态试验装置上，间隙约0.8～1.0mm，再把各传感器接线至对应的端子上，用频率计验证转速值，用万用表测试相应转速值的4～20mA和0～10V 的模拟输出及零转速、超速（三取二）继电器输出。
汽轮机监视仪表系统调试要点分析
汽轮机监视仪表系统调试要点分析摘要介绍了汽轮机监视仪表系统的定义及工作特点，结合实际工程调试经验总结出了一套较为详实可行的TSI系统调试流程。
关键词汽轮机监视仪表；TSI；调试前言汽轮机监视仪表，简称TSI（turbine supervisor instrument），是一种连续测量汽轮机转速、振动、膨胀、位移等机械参数，并将测量结果送入控制系统、保护系统等用于控制变量及运行人员监视的自动化系统[1]。
TSI系统的可靠性对机组安全运行有着举足轻重的影响，TSI系统工作异常会导致汽轮机保护误动或者拒动，有可能导致严重的安全事故。
因此，TSI系统投运前的调试就显得尤其重要[2]。
1 调试前应准备工作（1）收集调试所需的相关纸质或电子版资料，主要包括TSI机柜接线端子图、探头就地转接柜端子图、IO清册、TSI保护定值，TSI组态软件说明等资料。
（2）检查TSI机柜的安装情况，主要包括接地是否可靠，TSI机柜至就地接线端子箱、ETS机柜、DCS机柜的电缆是否敷设完成，接线是否符合有关标准。
（3）检查就地的探头支架、开孔等安装工艺是否满足设计且满足TSI系统长期稳定投运的要求。
（4）检查TSI机柜的外部输入电源是否可靠，是否具备冗余功能。
（5）检查所有探头及对应前置器是否完成正确的校验且有相应的校验报告。
（6）完成与TSI机柜有信号交互的DCS、ETS机柜的受电及复原工作。
2 具体调试步骤（1）依据收集到的TSI机柜接线端子图、探头就地转接柜端子图，IO清册检查TSI系统涉及的所有接线，确保与相应图纸一致。
在查线过程中也要对图纸进行深入的审查，确保图纸设计符合现场工程实际。
对于发现的问题及时联系厂家、施工单位、设计院等相关单位整改处理。
（2）对所有探头及对应前置器的校验报告进行检查，需要关注检测报告的出具单位是否具备相应的检测资质，探头有无漏检，探头检测内容和款项及精度结果是否满足工程使用要求等。
（3）配合厂家完成TSI机柜的受电及复原。
汽轮机监视仪表与保护系统调试方案
XXXXXXXXXX公司热能中心节能降耗技改工程汽轮机监视系统及汽轮机保护系统调试方案编写：审查：审批：XXXXX技术服务有限公司2011年9月目录1 设备系统概述.................................... 错误!未定义书签。
2 编制依据........................................ 错误!未定义书签。
3 调试目的及范围.................................. 错误!未定义书签。
4 调试前具备的条件................................ 错误!未定义书签。
5 调试方法及步骤.................................. 错误!未定义书签。
6调试的控制要点及安全注意事项. (8)7 调试质量验收标准 (8)8 调试组织与分工 (8)9调试仪器 ........................................ 错误!未定义书签。
10附录 ........................................... 错误!未定义书签。
1设备系统概述1.1系统简介：汽轮机监视仪表系统（TSI）由无锡市厚德自动化仪表公司供货。
TSI装置采用HZD8500D 监控保护系统，8500D 旋转机械保护系统系统机箱左下方四个槽位依次为系统电源2 个和8位继电器模块 2 个，其它槽位可安装功能模块，16 位继电器模块建议靠右放。
系统采用双路冗余式电源，通讯控制模块采用32 位嵌入式处理器、7 英寸触摸显示屏，其运行速度快、工作可靠，采用图形用户界面，操作简单、友好方便。
ETS即汽轮机危急遮断系统，它接受来自TSI系统或汽轮发电机组其它系统来的报警或停机信号，进行逻辑处理，输出报警信号或汽轮机遮断信号。
为了使用方便运行可靠，采用DEH一体化进行逻辑处理。
汽轮机紧急跳闸系统(ETS)调试
Automatic Control •自动化控制Electronic Technology & Software Engineering 电子技术与软件工程• 99【关键词】ETS 静态试验 整套启动调试1 前言ETS （EMERGENCY TRIP SYSTEM ）是汽轮机危急跳闸系统的简称。
本研究发电机采用上海电机厂有限公司生产的QFNS-350-2发电机。
ETS 采用施耐德公司的高端可编程序控制器——昆腾(Quantum)系列PLC 。
ETS 由控制柜，操作面板，四个AST 电磁阀，一个复置电磁阀，试验电磁阀，压力开关，转速探头和转速控制模块等设备组成。
ETS 跳闸送出每一个跳闸首出信号给SOE ，为事故分析提供数据。
2 ETS系统工作原理ETS 就地由四个AST 电磁阀，试验电磁阀，压力开关，转速探头等设备组成。
ETS 采用双通道控制概念，四个AST 电磁阀采用串并联结构，汽轮机运行时，四个AST 电磁阀带电励磁，建立安全油压，当ETS 监控的汽轮机运行重要参数超过汽轮机运行极限时，四个AST 电磁阀失电，泄去汽轮机安全油，关闭汽轮机所有主汽门和调门。
由于该系统采用双通道控制概念，这就允许ETS 可以进行在线试验，当一个通道进行在线试验时，另一个通道进行在线试验功能被抑制，ETS 进行在线试验时，系统仍具有保护功能。
只有当二个通道同时动作时才遮断汽轮机。
3 ETS系统静态试验3.1 调试前工作硬件检查，ETS 机柜内的硬件完好，具备送电条件。
系统连线检查：根据提供端子接线图以及I/O 清册对控制柜、就地的接线和盘、柜之间的连线逐个检查，确保接线准确，符合设计院热控接线图纸要求。
汽轮机紧急跳闸系统（ETS)调试文/危利锋电源检查：根据图纸，检查电源回路，确定电源接线正确，电源电压值、极性均与设计相符，上电后，进行电源切换试验，电源系统动作正常。
控制系统冗余检查：系统上电组态下装后，对控制器、网络进行了冗余切换试验，切换正常，系统所属设备均可正常工作。
1000MW超超临界汽轮机TSI安装与调试
1000MW超超临界汽轮机TSI安装与调试摘要：汽轮机的安全监视装置（TSI）是汽轮发电机组安全高效运行的可靠保证，本文以实际案例阐述1000MW超超临界汽轮机TSI的构成和作用、安装与调试。
关键字：汽轮机；TS；安装调试；Epro；A6500-SR一、TSI系统概述汽轮机的安全监视装置（TSI）是保证汽轮发电机组安全高效运行的重要装置，连续的监测汽轮机的各项重要参数，包括转速、偏心、胀差、轴向位移、轴振、瓦振等，帮助运行人员判明汽轮机故障，并在这些故障引起严重损坏前跳闸汽轮机，保证机组安全。
并且可以在线诊断，帮助维护检修人员分析汽轮机可能的故障，帮助提出汽轮机预测维修方案，减少维修时间，提高汽轮机的可用率。
二、TSI系统硬件及软件介绍1.该1000MW超超临界汽轮机的TSI系统硬件（1）Epro传感器和前置器Epro传感器，包含电涡流传感器，电动式传感器、磁阻式传感器等等。
前置器与电涡流传感器配套使用，其包含专用的高频振荡器、跟随器、放大器、检波器和滤波器，TSI机柜为其提供24VDC供电电源，输出直流电压为间隙电压，反映转子到探头的距离远近。
（2）A6500-SR系统框架及其模块该1000MW超超临界汽轮机的安全监视装置配套的TSI主要由美国EMERSON 公司的CSI6500 ATG监视系统组成，如图1所示。
图1主机TSI机柜图通用型监测模块A6500-UM，与其它CSI-A6500-ATG监测模块配合使用时，可形成一个完整的API-670机械保护监测系统，用于监测偏心、胀差、轴向位移、轴振、瓦振、零转速、键相等等。
通讯模块A6500-CC，能够读取CSIA6500-ATG所有模块的参数，并通过ModBus-TCP/IP或ModBus-RTU（串行）将其输出，可以组态成冗余通讯模式。
热膨胀监视仪表DF9032，用于监测汽缸的热膨胀，即绝对膨胀。
CSI 6300 SIS 数字超速保护系统包含3个保护监测器和1个背板和机架。
汽机监视、保护系统调试方案
汽机监视、保护系统调试方案a.概述汽轮机安全监视系统包括下述监视对象仪表：1) 零转速2) 转速3) 轴向位移4) 胀差5) 偏心6) 热膨胀7) 复合振动8) 轴振TSI的回路由探头、前置放大器、及监控仪表等组成。
b. TSI装置试验室内送电前检查1) 外观检查确认各组件和元器件无损坏，焊接牢固，组件插接紧固。
2) 测量并记录探头电阻，电源电阻值符合要求。
3) 测量并记录输入/输出信号端、电源端、输出接点端的对表壳绝缘阻值大于20MΩ。
4) 按各测量回路要求检查所配探头、延长电缆、前置放大器是否匹配，符合要求。
c. TSI装置试验室内校验1) 设置电源输入为220VAC。
2) 按要求连接探头、前置放大器和仪表间的配线。
3) 将仪表送电预热至规定时间。
4) 检查仪表在电源波动允许范围内，输出变化符合精度要求。
5) 在专用试验台上做探头特性曲线的测试，检查探头曲线斜率、线性范围是否符合要求。
6) 轴向位移仪表的试验方法①轴向位移测量回路由两块仪表、四个探头构成。
将探头固定在专用试验台上，连接各回路，标记各通道的探头号、延长电缆号、前置放大器号，待安装时配套就位。
②根据探头特性曲线，选取间隙电压/位移曲线的线性段中间电压值作为“0”位调整仪表零点。
③调整仪表满量程在设计量程。
当仪表上、下满量程之间偏差不能满足精度要求时，适当迁移仪表零点，即改变“0”位间隙电压，重新调整。
④测量记录位移在0.01mm变化时，仪表上、下变化的对应值是否满足精度要求。
⑤调整仪表报警值在±设计定值mm，跳闸值在±设计定值mm。
⑥上述试验完成之后重新记录位移在0.01mm变化时，仪表上、下变化时各点的对应值，检查是否符合要求。
7) 胀差指示仪表的试验方法①胀差探头采用差动线圈式发讯器，包括高压缸胀差，低压缸胀差。
将探头固定在试验台上，连接各回路。
标记各通道的探头号、延长电缆号、前置放大器号。
待安装时配套就位。
生物热电综合利用项目TSI与ETS调试措施
方案报审表工程名称：XX生物热电综合利用项目编号：SDYN-SEPC-KPT-006填报说明：本表一式五份，由承包单位填报，建设单位、项目监理机构、承包单位各一份。
特殊施工技术方案由承包单位总工程师批准，并附验算结果。
乙类调试技术措施会签页生物热电综合利用项目机组汽轮机监视仪表与保护系统调试措施编制：审核：批准：XX电力建设第一工程公司2017年10月目录1 工程概述 12 调试范围及相关项目 13 编制的主要依据 24 调试目的 25 调试应具备的条件 36 调试工作程序及步骤 47 调试中所用的仪器 58 调试质量的检验标准 59 试运的组织分工 510 强制性条文 611 安全控制措施及要求 612 环境保护、文明施工及低碳绿色施工措施及要求 813 附录 101 工程概述XX生物热电综合利用项目新建2×75t/h循环流化床生物质锅炉, 1×25MW中温中压单抽汽供热式汽轮机。
电厂工艺流程和控制采用设置全厂集中控制室(中央控制室)，对2台锅炉、1台汽轮发电机采用DCS控制系统集中控制，实现炉、机、电统一的监视与控制。
汽机监视仪表系统应用江阴众合自动化仪表有限公司生产的8000B安全监测保护装置，该系统用于监视汽轮机本体的主要安全参数包括转速、振动、热膨胀、轴向位移、和胀差等，并能在这些参数达到危险值时，发出报警信号，使汽轮机退出运行，防止机组恶性事故发生，从而确保机组的安全经济运行。
ETS系统功能是发生危机汽轮机安全运行的信号时，发出紧急停机信号，使汽轮机退出运行，防止机组恶性事故发生，从而保护机组的安全。
主要保护项目有：轴向位移大、胀差大、TSI超速、推力瓦温度及回油温度高、轴瓦温度及回油温度高、润滑油压低、真空低、发变组故障、伺服油压低停机、DEH停机、DEH超速、轴瓦振动、手动停机等。
2 调试范围及相关项目2.1 TSI系统调试2.1.1汽轮机监视仪表（TSI系统）包括机柜、电源、框架、设定监视软件、前置器、传感器、连接电缆、接线端子、通讯模块、继电器等设备。
汽轮机监视仪表格TSI与保护系统ETS调试方法
6
检查继电器跳闸硬回路
正常□
7
按照联锁保护试验卡的内容逐一进行试验，EH油压低；润滑油压低；凝汽器真空过低；润滑油箱油位过低停机等开关量输入情况，试验方法采用原始信号的方法：润滑油压低、EH油压低、真空低信号采用实际动作方法，同时观察相对模拟量信号，检查保护定值是否正确；TSI输出的跳闸信号，采用从TSI机柜输出的方法；其它现场来跳闸信号，采用在元件处加模拟信号的方法。最终确保联锁、保护、联动设备动作正常，报警及首出正确。
XXX技术服务有限责任公司
4
验电笔
2个
XXX技术服务有限责任公司
5
信号发生器
1个
XXX技术服务有限责任公司
6
对讲机
2对
XXX技术服务有限责任公司
10附录
附表1：分系统单位工程调试质量验收表
XXXXX项目
分系统单位工程调试质量验收表
第1页共1页
机组号
单项工程名称
热控
单位工程名称
汽轮机监视仪表及保护系统
等级是否正常。
6.1.7机组试运期间必须规范逻辑强制和保护解除的管理制度，建立操作登记机制，每次强制、保护解除和恢复必须有相关责任人签字确认，并跟踪强制、保护的实时状况。
6.1.8组态下装前对强制信号和其他修改逻辑进行检查，并及时备份原组态资料信号、联锁、保护控制系统清册。
6.2安全注意事项：
6调试质量验收标准
TSI和ETS系统调试质量标准，符合《火力发电建设工程机组调试质量验收及评价规程》DL/T5295-2013表规定，并且符合厂家要求。
7调试组织与分工
7.1参加调试的单位
汽轮机监视仪表与保护系统的调试由调试单位，施工单位，汽轮机生产厂家，总包单位，建设单位共同来完成。
汽轮机监视仪表格TSI与保护系统ETS调试方法
XXXXXXXXXX 公司热能中心节能降耗技改工程汽轮机监视系统及汽轮机保护系统调试方案编写：审查：审批：XXXX）技术服务有限公司2011年9月目录1设备系统概述.................... 错误!未指定书签。
2编制依据...................... 错误!未指定书签。
3调试目的及范围.................. 错误!未指定书签。
4调试前具备的条件.................. 错误!未指定书签。
5调试方法及步骤................... 错误!未指定书签。
6调试的控制要点及安全注意事项 (8)7调试质量验收标准 (8)8调试组织与分工 (8)9调试仪器...................... 错误!未指定书签10附录........................ 错误!未指定书签1设备系统概述1.1 系统简介：汽轮机监视仪表系统(TSI)由无锡市厚德自动化仪表公司供货。
TSI装置采用HZD8500D 监控保护系统，8500D 旋转机械保护系统系统机箱左下方四个槽位依次为系统电源2个和8 位继电器模块2 个，其它槽位可安装功能模块，16 位继电器模块建议靠右放。
系统采用双路冗余式电源，通讯控制模块采用32 位嵌入式处理器、7 英寸触摸显示屏，其运行速度快、工作可靠，采用图形用户界面，操作简单、友好方便。
ETS 即汽轮机危急遮断系统，它接受来自TSI 系统或汽轮发电机组其它系统来的报警或停机信号，进行逻辑处理，输出报警信号或汽轮机遮断信号。
为了使用方便运行可靠，采用DEH 一体化进行逻辑处理。
该装置能与DEH 系统融为一体，满足电厂自动化需求。
1.2 系统功能简介：汽机TSI 主要监视参数有：轴向位移、偏心、键相、轴振、缸胀等。
机组TSI 输出的跳闸信号送入ETS 中，报警信号和模拟量信号送入DCS、DEH (505控制器) 。
ETS 系统的相关设备主要包括保护柜，信号采样元件等。
