防火涂料

防火涂料

涂刷物体后使其提高耐火性能，不易燃烧或能延缓燃烧的一种物料。一般含有能阻止或延缓燃烧的物质(如含氧化锑、氯化石蜡等卤化物或硼酸盐、磷酸盐、氰胺化合物等)，遇热分解，放出不燃气体或涂膜产生气泡，起隔离作用，阻止或延缓燃烧。防火涂料种类很多，丙烯酸乳胶防火涂料、A60—1改性氨基防火涂料、G60—3膨胀型过氯乙烯防火涂料、PC60—1乳胶防火涂料、B60—2木结构防火涂料、AE60—1透明防火涂料、E60—1无机膨胀型防火涂料、E60—2 无机透明防火涂料等饰面型防火涂料分别适用于木材、纤维板、电力电缆等可燃基材的表面，可改善其防火性能;LG、LB钢结构防火涂料及106预应力混凝土楼板防火涂料等分别适用于钢结构和预应力混凝土楼板的防火保护，提高其耐火极限。

为了延迟木材等可燃性材料燃烧用的涂料。主要有两大类：(1) 发泡型防火涂料。它可使涂层表面在接近火焰时形成隔热层。这种涂料由炭化层形成剂(如淀粉、葡萄糖、季戊四醇)、脱水剂(如磷酸铵)、发泡剂(如密胺、双氰胺)、粘合剂(如聚乙烯醇) 及颜料组成。这种涂料遇热时可膨胀100～200倍，形成内含非燃性气体的炭化层，从而达到切断火源的目的。(2) 非发泡型防火涂料。它是一种由氧化锑和氯化石蜡等卤化物配合成的涂料。遇到火焰时，氧化锑与氯化石蜡发生反应生成三氯化锑，可以捕集氢游离基和羟基游离基，从而达到防火的目的。

防火涂料涂刷在易燃材料表面以提高耐火能力，是建材中对易燃材料作难燃处理的一种重要手段，能减缓火的蔓延速度，阻止燃烧。防火涂料主要有三类：含铅粉的有机涂料;含锑、硼、磷等阻燃物质的、以难燃性聚合物(氯化橡胶、氯乙烯树脂等) 为基料的涂料; 以苯乙烯-丙烯酸共聚物、乙酸乙烯乳液等为基料、添加磷酸盐发泡剂等的膨胀型防火涂料。

工艺、性能将磷酸、磷酸铝和水混合加热溶解后，冷到室温加入壬基苯酚、异丙醇混合均匀，再加入用水浸湿的金红石、将混合物加速搅拌，调和即成装饰用防火涂料。

将本品刷于干墙面上，该墙面暴露于500℃的明火中而不燃烧，此时干墙面上没有火焰，只有小量的烟雾发生。本品广泛应用于高级建筑、防火仓库等内墙装饰涂刷。

工艺、性能先将氯化橡胶溶于二甲苯中，加入醇酸树酯混合均匀后，再加入其余组分，充分搅拌混合均匀即成。本品具有防火、耐水、耐碱、耐摩擦的特点。

工艺、性能按配比将全部物料混合，充分搅拌均匀，即成。使用量为300～600g/m2。可用于建筑材料、木材等表面涂装防火层。

工艺、性能乳液膨胀型防火涂料的调制工艺类似一般乳胶涂料，主要包括以下步骤：(1)配制助剂液和着色颜料浆; (2)砂磨机或球磨机研磨分散防火浆料;(2) 电动搅拌器配制防火涂料; (4) 检验和包装。

工艺、性能主要用于建筑物表面作防火涂层，既可单独作装饰性涂料，又可作为底层涂料，上面再涂其他涂层。

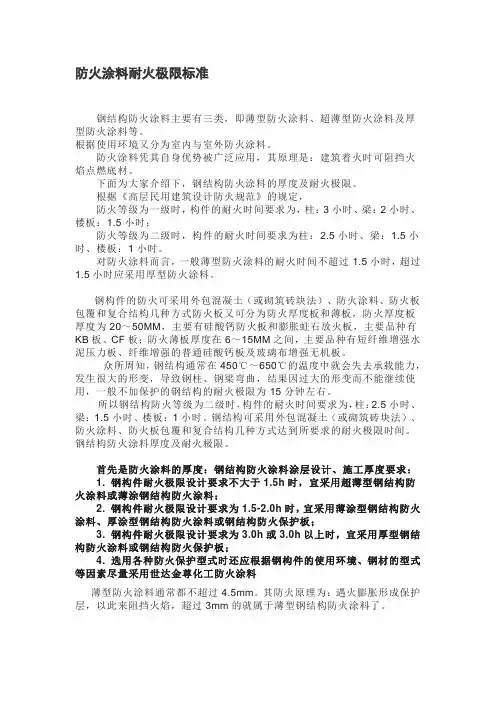

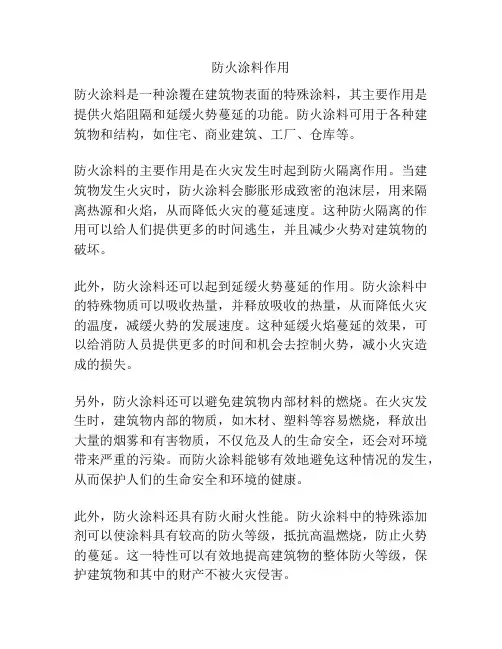

防火涂料系以有机或无机物为成膜基料，加入防火添加剂、助剂等，在一定工艺条件下合成加工而成。将防火涂料涂覆在建筑物上，遇火时，涂料即自行分解和膨胀，形成一层防火、隔热层，将易燃基层保护起来，从而起到防止初期火灾和减缓火灾蔓延和扩大的作用。目前，防火涂料有钢结构用防火涂料、木结

构用防火涂料及钢、木结构均可应用的多用途防火涂料三类。

为延迟木材等可燃性材料燃烧用涂料，按其防火形式及组成可分为非膨胀型防火涂料和膨胀型防火涂料两大类，按其应用可分为饰面型防火涂料和钢结构防火涂料。它除具有保护装饰作用外，还具有防止底材被火焰点燃即防燃功能(涂于木材、纸张等可燃底材上);阻止底材燃烧或迟滞燃烧的发展即阻燃功能(涂于钢材和混凝土结构等不燃底材上);使底材与热源隔离，避免温度升高造成功能的下降或丧失，即隔热功能等。广泛用于建筑、车辆、飞机、轮胎等交通工具，文物保护，电器、电缆、仓库、军工、宇航等方面。

制备方法除乳液(胶)外，将上述配方中各组分药剂混合，视稠度加适量水，置球磨机或砂磨、锥形磨中研磨，当阻燃浆达到要求细度后，过200目筛，用试纸测pH。再对配方中的乳液(胶)滴加增塑剂，调节乳液浓度，测pH。使浆液与乳液pH接近，然后在搅拌下将阻燃浆液缓缓注入乳液中，若产生泡沫，可滴入少量硅油消泡。最后混匀即可。

产品特性本品适用于建筑室内门窗、墙壁、顶棚等。一旦室内发生火灾而热量达到一定温度时，本品即膨胀发泡隔热，从而阻止或延缓燃烧。本品不含有机溶剂，无异臭，不污染环境，施工方便，是旅馆、影剧院、礼堂等防火的首选涂料。
