11月29号期末考试--建筑制图复习资料
建筑制图期末复习资料
建筑制图课程复习资料一、制图基本知识制图基本知识包括：《房屋建筑制图统一标准》（GBJ1-86）中关于制图的基本规定、绘图工具和仪器的使用以及几何作图等。
1)手工绘图绘图工具包括：铅笔、图板、丁字尺、三角板、圆规、针管笔、硫酸纸等。
图板是绘图时用来铺放图纸的矩形案板。
针管笔，针管绘图笔的头部装有带通针的针管，能吸存碳素墨水。
一般的绘图顺序为：先用铅笔在白纸上打好底稿，再用针管笔在硫酸纸上抄绘一遍。
2)制图基本规定建筑工程图是表达建筑工程设计的重要技术资料，是建筑施工的依据。
为统一工程图样的画法，便于交流技术和提高制图效率，国家制定了一系列标准。
一、图幅图幅是指绘图时采用的图纸幅面。
为了合理使用图纸，所有图纸的幅面及图框尺寸应符合表13-1的规定及图13-1的格式。
图纸的使用方式有两种：横式和立式。
如图13-1二、标题栏及会签栏图纸标题栏（简称图标）是用来填写设计单位（设计人、绘图人、审批人）的签名和日期、工程名称、图名、图纸编号等内容的。
标题栏必须放置在图框的右下角。
横式使用的图纸、应按图13-1(a)的形式布置。
立式使用的图纸，应按图13-1（b）的形式布置。
立式使用的Ａ４图纸应按图１３－２的形式布置。
图纸标题栏应按图１３－３的格式分区绘制。
会签栏是为各工种负责人签署专业、姓名、日期用的表格,如图１３－４。
三、比例图样的比例，应为图形与实物相对应的线性尺寸之比。
比例规定用阿拉伯数字表示，如１：２０，１：５０，１：１００等。
对于建筑工程图，多用缩小的比例绘制在图纸上，如用１：２０画出的图样，其线性尺寸是实物相对应线性尺寸的１／２０。
比例的大小是指比值的大小，如１：５０大于１：１００；无论图的比例大小如何，在图中都必须标注物体的实际尺寸。
绘图时选用哪种比例，应根据图样的用途和被绘物体的复杂程度，选用表１３－３中的比例。
图中的比例，应注写在图名的右侧，比例的字高，应比图名的字高小１或２号，图名下画一条粗实线（不要画两条）其长度与图名文字所占长短相当。
建筑制图复习资料
建筑制图复习资料一、单项选择题。
1. 建筑施工图上一般注明的标高是绝对标高和相对标高。
2. 有一栋房屋在图上量得长度为50cm，用的是1:100比例,其实际长度是50m 。
3. 建筑工程图中尺寸单位，总平面图和标高单位用m为单位。
4.施工平面图中标注的尺寸只有数量没有单位，按国家标准规定单位应该是mm。
5. 关于标高，下列零标高应注“±”的说法是错误的。
6.三视图采用的投影方法是正投影法。
7.画组合体的视图时，首先应该进行线面分析。
8. 国家标准中规定标题栏正常情况下应画在图纸的右下角。
９．图形上标注的尺寸数字表示机件的实际尺寸。
１０．标高是标注建筑物高度的一种尺寸形式，其单位为毫米。
11. 平面图、剖面图、立面图在建筑工程图比例选用中常用1：500 1：200 1：100 。
12. 下列标高标注正确的是二、判断题。
1、断面图是假想用一剖切形体，画出剖切面切到部分的图形和末剖切到面可见部分的图形。
（√）2、平面图定位轴线的竖向编号应用大写拉丁字母，从下至上顺序编写，其中的I、Q、J不得用作轴线编号。
（×）3、总平面图是画在有等交线或坐标方格网的地形图上。
（×）4、建筑立面图是平行于建筑物各方向外表立面的正投影图。
（√）5、常用构件的代号“GL”表示基础梁。
（×）三、简答题。
1.产生投影必须具备的三个基本条件是什么？产生投影必须具备的三个基本条件是投影线、被投影的物体和投影面2.三视图之间的投影规律是什么？3.一个完整的尺寸所包含的三个基本要素是什么？一个完整的尺寸所包含的三个基本要素是尺寸线、尺寸界线、尺寸数字。
四、根据三视图之间的投影关系，请补画图１和图２视图中的漏线。
五、看图回答问题。
（2大题，共３2分）。
1.阅读图1-1剖面图回答下列问题（每空2分，共14分）（1）该图的绘图比例是( )。
（2）地面标高是( )。
（3）南阳台护栏高是1070mm，南卧室窗户高度是2400mm。

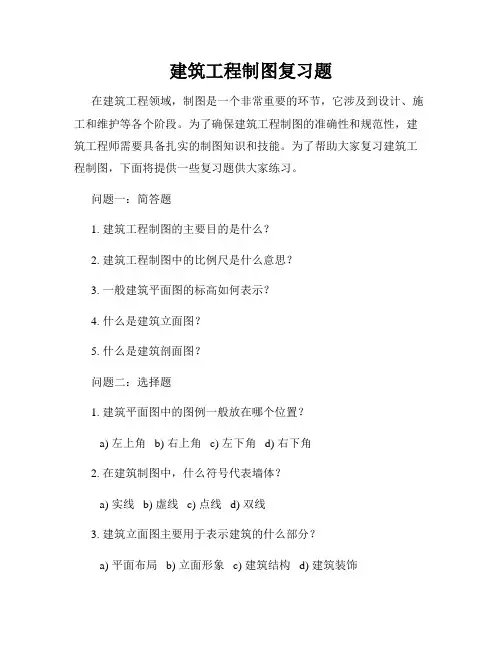

建筑工程制图复习题
建筑工程制图复习题在建筑工程领域，制图是一个非常重要的环节，它涉及到设计、施工和维护等各个阶段。
为了确保建筑工程制图的准确性和规范性，建筑工程师需要具备扎实的制图知识和技能。
为了帮助大家复习建筑工程制图，下面将提供一些复习题供大家练习。
问题一：简答题1. 建筑工程制图的主要目的是什么？2. 建筑工程制图中的比例尺是什么意思？3. 一般建筑平面图的标高如何表示？4. 什么是建筑立面图？5. 什么是建筑剖面图？问题二：选择题1. 建筑平面图中的图例一般放在哪个位置？a) 左上角 b) 右上角 c) 左下角 d) 右下角2. 在建筑制图中，什么符号代表墙体？a) 实线 b) 虚线 c) 点线 d) 双线3. 建筑立面图主要用于表示建筑的什么部分？a) 平面布局 b) 立面形象 c) 建筑结构 d) 建筑装饰4. 建筑工程制图中的比例尺越大，表示什么？a) 信息越详细 b) 信息越简略 c) 尺寸越大 d) 尺寸越小5. 建筑施工图中常用的图样符号是什么？a) 字母和数字 b) 箭头和横线 c) 矩形和圆形 d) 菱形和三角形问题三：案例分析题现有一个建筑平面图，如下图所示：（这里可以插入一张建筑平面图的图片）请根据图纸上的信息回答以下问题：1. 图纸上标明的比例尺是1:100，如果实际墙体的长度为10米，那么在图纸上的绘制长度是多少？2. 图纸上的平面布局是否符合建筑功能要求？请简要说明。
3. 图纸上的标高和墙体材料是否符合规范要求？请简要说明。
问题四：绘图题请根据以下要求，绘制一个建筑剖面图：1. 比例尺：1:502. 建筑高度：12米3. 整个建筑的剖面包括楼层结构、墙体、门窗等。
（这里可以提供详细的绘图要求和要点，以文字说明的形式给出）以上就是建筑工程制图复习题的内容。
希望通过这些复习题，大家能够回顾和巩固建筑工程制图的相关知识，提高自己的制图能力。
祝大家考试顺利！。
建筑工程制图与识图复习题
建筑工程制图与识图复习题建筑工程制图与识图复习题建筑工程制图是建筑设计的重要环节，它通过图纸的形式将设计师的构思转化为可视化的表达。
在建筑工程制图中，识图是一项必备的技能，它要求我们能够准确地理解和解读图纸上的各种符号和标记。
本文将介绍建筑工程制图的基本知识和一些常见的识图复习题。
一、建筑工程制图的基本知识1. 建筑平面图：建筑平面图是建筑工程中最常见的图纸，它展示了建筑物在水平方向上的布局和分隔。
在平面图中，我们可以看到房间的位置、大小和功能，以及墙体、门窗等建筑元素的位置和尺寸。
2. 建筑立面图：建筑立面图展示了建筑物在垂直方向上的外观和结构。
它可以显示建筑物的高度、立面材料、窗户和门的位置等信息。
3. 剖面图：剖面图是建筑物的垂直切面图，它展示了建筑物内部的结构和构造。
剖面图可以帮助我们理解建筑物的空间布局、层高、楼板厚度等信息。
4. 建筑细部图：建筑细部图展示了建筑物中的一些关键细节，如墙体连接、窗户细节、楼梯设计等。
它们通常以放大的形式呈现，以便更清晰地展示细节。
二、识图复习题1. 请根据以下平面图，判断该建筑物的功能和主要房间的位置。
（插入一张平面图）答案：根据平面图可以看出，该建筑物是一所学校。
主要房间的位置包括教室、图书馆、实验室、办公室等。
2. 请根据以下立面图，判断该建筑物的外观特点和结构材料。
（插入一张立面图）答案：根据立面图可以看出，该建筑物的外观特点是现代简约风格，采用了大面积的玻璃幕墙和金属材料。
这种设计风格给人一种开放、明亮的感觉。
3. 请根据以下剖面图，判断该建筑物的楼层高度和楼板厚度。
（插入一张剖面图）答案：根据剖面图可以看出，该建筑物的楼层高度为3米，楼板厚度为0.2米。
4. 请根据以下细部图，判断该建筑物的墙体连接方式和窗户设计。
（插入一张细部图）答案：根据细部图可以看出，该建筑物的墙体采用了悬挂式连接方式，窗户设计为推拉窗。
通过以上识图复习题，我们可以加深对建筑工程制图的理解和应用。
建筑制图总复习
c
交线是水平线直线 c
2
交线是侧垂线 直线
18页
一般线与一般面相交 (本讲重点)
由于直线和平面的投影都没有积聚性，求交点时无积聚性 投影可以利用，因此通常要采用辅助平面法求一般位置线 、面的交点。一般线与一般面相交求交点的步骤： （l）包含已知的一般线作一垂直面P； （2）求垂直面与已知的一般面平面的交线； （3）求该交线与原已知一般线的交点，交点即为所求。 （4）判别可见性。
平面可见性的判别
VM B
m C c
K
L F
N ka
f
l
n
m
c
f
b
k l
a
X
n
O
m
kb a
f
l
Hc n
复习题1.特殊位置两平面相交,交线的判断及b求解。
4-22 判断两平面交线是什么位置直线（不必作出两平面的交线）。
PV
b′
b′
1′
a′
1′ a′
a′
a′
a1
a
c′
c′
b
a2′
1
b a
交线是铅垂线直线
影面的平行线相互垂直。 (4) 作图步骤：
① 在平面内作一平行线 ② 用直角定理作一直线垂直于平行线 ③ 用所作的最大斜度线求倾角（直角三角形法）
最大斜度线对投影面的角度最大。 最大斜度线的几何意义:用来测定平面对投影面的角度
P
D A C
S
E1
a
E
H
例题 求 ABC平面与水平投影面的倾角α 。
复习
例题: 已知线段AB的投影，试定出属于线段AB的点C的 投影，使BC 的实长等于已知长度L。
《建筑工程制图》期末考试复习
2023春批次期末建筑工程制图（考查课）一、单项选择题1.轴线垂直H面圆柱的左侧轮廓素线在左视图中的投影位置(）(2 分)A.在左边铅垂线上B.在右边铅垂线上C.在轴线上D.在上下水平线上答案：C2.空间中两点M[5，10，15]、N[5，15，10]，则点M和点N的W面投影之间的距离为（）。
(2 分)A.10B.根号50C.15D.都不正确答案：B3.下面关于轴测投影的说法哪一个是正确的?( )(2 分)A.直观性强,有一定的度量性B.最具有真实感,但作图太繁杂费时C.绘图简便,有立体感,无度量性D.绘图简便,度量性好,无立体感答案：A4.在钢筋混凝土结构中,箍筋的作用是:( )(2 分)A.起架立作用B.主要受力钢筋C.固定钢筋的位置并承受剪力D.分配荷载到受力钢筋答案：C5.在建筑施工图的总平面图中,应画出指北针,指北针要求为:(B)(2 分)A.细实线绘制的14mm直径的圆圈,指针尾部宽约5mmB.细实线绘制的24mm直径的圆圈,指针尾部宽约3mmC.粗实线绘制的14mm直径的圆圈,指针尾部宽约5mmD.粗实线绘制的24mm直径的圆圈,指针尾部宽约3mm答案：B6.通过锥顶和底平面截切四棱锥，截交线的空间形状为(）(2 分)A.五边形B.底面类似形C.三角形D.四边形答案：C7.用两个相交截平面切正圆锥，一个面过锥顶，一个面的θ＜α,截交线空间形状为(）(2 分)A.双曲线与椭圆B.双曲线与直线C.椭圆与直线D.抛物线与直线答案：B8.如果物体的长度为1000mm,绘图比例是1:20,则在绘图时其长度应取:( )(2 分)A.100B.1000C.50D.20答案：C9.轴线垂直H面圆柱的正向轮廓素线在左视图中的投影位置(）(2 分)A.在左边铅垂线上B.在右边铅垂线上C.在轴线上D.在上下水平线上答案：B10.以下表达全等性的是（）。
(2 分)A.一条线的投影成为一个点B.一条线的投影是一条线C.一个面的投影是一个线D.以上都不对答案：B11.空间中两点M[5，10，15]、N[10，15，20]，则点M在点N的（）。
建筑制图复习题及答案
建筑制图复习题及答案一、填空题1. 建筑制图中，表示建筑物的平面、立面和剖面图的三个基本视图分别是______、______和______。
2. 建筑平面图中，墙体的厚度一般用______线表示。
3. 建筑剖面图中，剖切面与建筑物的交线用______线表示。
4. 在建筑制图中，比例尺是用来表示图纸上的距离与实际距离之间的______关系。
5. 建筑立面图中，外墙面的装饰材料通常用______线表示。
答案：1. 平面图、立面图、剖面图2. 粗实线3. 细实线4. 比例5. 细虚线二、选择题1. 建筑制图中，以下哪个符号表示门？A. ∥B. ⊥C. ∩D. ∪答案：D2. 建筑平面图中，以下哪个符号表示窗户？A. ∥B. ⊥C. ∩D. ∪答案：C3. 在建筑制图中，比例尺1:50表示图纸上1单位长度代表实际长度的：A. 50倍B. 50单位C. 1/50单位D. 50单位答案：B4. 建筑剖面图中，以下哪个符号表示楼梯？A. ∥B. ⊥C. ∩D. ∪答案：B5. 建筑立面图中，以下哪个符号表示屋顶？A. ∥B. ⊥C. ∩D. ∪答案：A三、简答题1. 简述建筑平面图的主要作用。
答案：建筑平面图主要用来表示建筑物的平面布局，包括房间的划分、门窗的位置、墙体的布置等，是施工和设计中的重要参考资料。
2. 建筑剖面图与立面图的主要区别是什么？答案：建筑剖面图是通过建筑物的某一剖切面来展示其内部结构和空间关系，而立面图则是展示建筑物的外部形状和外观特征。
3. 在建筑制图中，比例尺的作用是什么？答案：比例尺在建筑制图中用于表示图纸上的距离与实际距离之间的比例关系，确保图纸的准确性和可读性。
4. 建筑立面图中，如何表示不同的建筑材料？答案：在建筑立面图中，不同的建筑材料通常通过不同的线条样式来表示，如细虚线表示玻璃，细实线表示砖石等。
5. 建筑制图中，尺寸标注的作用是什么？答案：建筑制图中的尺寸标注用于提供建筑物各部分的具体尺寸信息，确保施工时的精确性和一致性。
《建筑制图复习》PPT课件
1
2
3
1
2
3
1—1 2—2 3—3
18
二. 中断断面图
19
三. 重合断面图
角钢断面图 墙 面 装 饰 线 脚 的 断 面 图
20
六、在指定位置画出钢筋混凝土构件的1—1和2—2断面图。（10分）
1
2
1
2
1—1
2—2
21
六、在指定位置画出钢筋混凝土构件的1—1和2—2断面图。（10分）
1
2
1 2
1—1
2—2
22
六、在指定位置画出钢筋混凝土构件的1—1和2—2断面图。（10分）
1
2
1 1—1
2 2—2
评分标准： 每个断面图各5分； • 图形正确各3分； • 钢筋混凝土材料图例各1分； • 投影方向正确各1分；
23
第七章 建筑施工图
1、 房屋建筑图的分类（P100～101）
● 建筑施工图（简称建施图）—— 表示建筑的总体布置、外部 造型、内部房间的布置、装修构造及施工要求等。它包括施工 图首页、总平面图、平面图、立面图、剖面图及详图。
oz
10
三、轴测投影的分类
S⊥P：正轴测投影
p=q=r
正等测 √
p=r=2q 正二测 p≠ q ≠ r 正三测
S⊥P：斜轴测投影
p=q=r
斜等测 √
p=r=2q
斜二测 √
p≠ q ≠ r 斜三测
四、轴测投影的基本性质
1、平行性——空间相互平行的直线，轴测投影仍然平行。 2、从属性——属于直线的点，轴测投影仍然属于该直线。 3、定比性——点分空间线段之比，等于其轴测投影之比。
● 结构施工图（简称结施图）—— 表示建筑物承重结构的结构 类型、结构布置、构件种类、数量、大小及作法。它包括结构 设计说明、结构平面布置图及构件详图。
(整理)《建筑工程制图》复习资料
《建筑工程制图》复习资料一、基本信息1．考试形式：闭卷。
2．考核目标(1) 理解投影制图原理，能绘制中等难度的三视图。
(2) 明确制图规范，能识读中等难度的三视图。
(3) 明确建筑制图的基本要求。
3．成绩评定方法(1) 实验成绩（40%）。
由5次绘图中成绩较好的两次折算。
(2) 考试成绩（60%）。
由卷面成绩折算。
(3) 附加分。
参与课堂交流等活动以及实验绘图质量优秀者可获得附加分。
4．题型(1) 选择题（10分），测试制图的基础知识。
(2) 填空题（10分），测试制图的基础知识。
(3) 作图和分析（70分），题型与“复习参考题（附后）”类似，难度不超过这些题目。
(4) 读图题（10分），能识读最基础的建筑平面图、建筑立面图和建筑剖面图。
二、复习提纲1 制图的基本知识(1) 明确常用制图工具的用途。
(2) 明确国家标准关于图幅、图线、比例和字体的规定。
(3) 明确尺寸标注的基本要领。
线性尺寸、角度尺寸和直径（半径）的标注要领。
2 投影的基本知识(1) 明确投影的分类及其用途。
(2) 明确投影的3个基本特性。
真实性、积聚性和类似性。
(3) 明确三视图的形成原理。
(4) 明确三视图中视图与物体的对应关系及其投影规律。
3 点、直线、平面的投影(1) 明确点的投影规律及投影可见性的判别方法。
(2) 明确各种直线的投影特性。
正平线、侧平线、水平线；正垂线、侧垂线、铅垂线。
(3) 明确各种平面的投影特性。
正平面、侧平面、水平面；正垂面、侧垂面、铅垂面。
4 轴测图(1) 明确轴测图的主要参数。
轴间角和轴向收缩率。
(2) 明确正等轴测图的特点及其用途。
(3) 明确斜二轴测图的特点及用途。
5 组合体(1) 明确组合体的基本组合形式。
(2) 掌握补画组合体三视图中遗漏图线的方法。
(3) 掌握根据组合体两个视图补画第三视图的方法。
(4) 掌握根据物体轴测图绘制三视图的方法。
(5) 掌握组合体三视图的尺寸标注要领。
6 图样画法(1) 明确基本视图的种类。
《建筑制图》期末考试复习题及参考答案
D.功能分区图
55.在总平面图中新建房屋用（
）绘制。
A.粗虚线
B.细实线
C.粗实线
D.细虚线
56.房屋建筑制图标准规定，粗实线一般用于（
）。
A.主要可见轮廓线
B.可见轮廓线
C.不可见轮廓线
D.可见轮廓线及图例线
57.建筑剖面图剖切符号一般应标注在（
）。
A.标准层平面
B.底层平面
C.顶层平面
D.其他
58.建筑施工图中定位轴线端部的圆用细实线绘制，直径为（
A.与一个投影面平行
B.与两个投影面垂直
C.与一个投影面垂直
D.与一个投影面倾斜
23.空间一平面的三面投影为一框两线,则该平面（ ）。
A.与一个投影面平行
B.与两个投影面倾斜
建筑制图复习题第2 页（共 24 页）
C.与一个投影面垂直
D.与一个投影面倾斜
24.平面与某投影面平行，则在该投影面上投影为（ ）。
17.面的投影为__________或__________。
18.剖视图按其表达的内容可分为________和_______两种。
19.剖切符号由__________和__________组成。
20.在剖面图中,可见轮廓线用______线表示；断面轮廓线用
线表示。
21.剖面图可分为全剖面图、局部剖面图、
建筑制图复习题第7 页（共 24 页）
12.坡度标注时,在坡度数字下应加注坡度符号,其箭头一般指向
方向。
13.投影法可以分两大类,分别为 _投影法和________投影法。
14.平行投影法可分为______投影法和________投影法。
15.点的投影为___________。
建筑制图期末考试题(含答案)
建筑制图期末考试题(含答案)建筑制图期末考试题（含答案）学院___________班级__________姓名__________学号___________一、填空题1、详图编号为2，详图引用标准图册，所引用的标准图册编号为J103，所在图纸编号为3，则索引符号表示为。
2、剖切位置符号长度为，剖切投射方向符号长度为4-6 mm。
3、房屋施工图由于专业分工的不同，分为、。
4、在建筑施工平面图中，横向定位轴线应用于建筑物号用大写阿拉伯数字从左到右依次编写；纵向定位轴线应用于建筑物进深，轴线编号用大写英文字母从下至上顺序Label2编写。
5、房屋结构施工图一般包括基础图。
6、国标规定建筑平面图中剖到的墙柱断面轮廓用构配件用细实线；被挡住的构配件轮廓用虚线。
7、写出下列常用构件的名称：、C、J、、GL。
8、齐平。
9、二级钢和三级钢符号分别为和。
10、在平面布置图上表示各构件尺寸和配筋的方式，分、、方式共三种。
11、E号轴线之后附加的第212、指北针所绘圆的直径为mm，指北针尾部宽度为mm。
13、房屋施工图由于专业分工的不同，分为、、方式共三种。
14、一套建筑施工图一般包括建筑、。
15、建筑平面图中外部的三道尺寸，由外向内依次是线尺寸、细部尺寸16、房屋结构施工图的图样一般包括构件详图两种。
17、写出下列常用结构构件的名称：B、、J基础18、在结构施工图上：4根直径为22的二级钢加密区间距为100，非加密区间距为200，直径为10的一级钢。
19、钢筋商品混凝土构件中的钢筋按其作用分为筋、分布筋、箍筋。
20、柱的平法施工图系在柱平面布置图上采用或方式表达。
二、选择题1、A2幅面图纸尺寸b×l（单位：毫米）正确的是。
A、594×841 B、841×420 C、420×594 D、420×2972、平面与某投影面平行，则在该投影面上投影为。
A、一直线 B、一斜线 C、平面实形 D、其他3、水平投影和侧面投影应满足的投影规律。
成人教育《建筑工程制图》期末考试复习题及参考答案
建筑工程制图复习题二一、填空题1、建筑剖面一般应标出剖切到部分的__________尺寸和__________。
在建筑剖面图中应补充标注出房屋内部的一些标高，如__________等。
2、结构平面图是表示建筑物__________的图样。
楼层结构平面图是采用楼面上方的一个__________来表示。
3、房屋施工图一般包括建筑施工图、结构施工图以及。
4、详图的位置和编号，应以详图符号（详图标志）表示，详图符号以线绘制，直径为，详图与被索引的图样不在同一张图纸内时，用水平直径线将圆分为上下两半，上方分子表示，下方分母表示。
5、钢筋混凝土是由__________复合材料。
钢筋的特点是__________，而混凝土的抗拉强度低、抗压强度高，在钢筋混凝土结构中，钢筋主要承受__________，混凝土主要承受__________。
6、尺寸一般标注在图样轮廓线之外，不可与__________、__________及符号相交。
当需要标注若干互相平行的尺寸时，应使短尺寸离轮廓线最__________，尺寸线离最外轮廓线的距离一般不小于__________。
7、有些物体内部形状复杂或层次较多，可用__________剖切。
对建筑物多层构造的部分可采用__________剖切。
8、指北针外圆用__________线绘制，圆的直径为__________二、补绘形体的正立面投影（20分）三、简答题1、楼层结构平面布置图2、建筑平面图是如何形成的？数量怎么定？3、何为建筑详图？建筑详图有哪几种常用图样？4、在钢筋混凝土结构中，钢筋和混凝土的作用分别是什么？钢筋按作用分哪几种形式？5、解释配筋符号Ф8＠200含义？四、作图题（10分）1.已知在梁的底部配置两根1号钢筋（HRB335，直径为22mm），梁的上部两端共布置两根2号钢筋（HPB235，直径10mm），梁的上部中间布置1根3号钢筋（HRB335，直径20mm），沿梁全长布置4号箍筋（HPB235，直径8mm，间距120mm），在指定位置完成1-1和2-2断面图，并对钢筋进行标注。
建筑制图期末试题及答案
建筑制图期末试题及答案题目一：平面布置设计试题：1. 请描述建筑平面布置设计的基本原则。
2. 列举五个常见的平面布置设计错误，并解释为何是错误。
3. 请简要描述流线与功能布置之间的关系。
4. 举例说明如何进行平面布置设计，以最大程度满足功能需求和人们的舒适感。
5. 分析建筑平面布置设计对空间流畅性的影响。
答案：1. 建筑平面布置设计的基本原则包括：合理分区、流线布置、功能合理、灵活性、通透性、舒适性以及安全性等。
合理分区指建筑内空间的划分应根据不同功能需求进行划分，确保布局合理；流线布置指建筑内的交通流线应合理、便捷，确保人们的出行方便；功能合理指建筑内的功能设置应符合使用者的实际需求，确保功能的合理性和便利性；灵活性指建筑内空间的利用应尽量具有灵活性，以满足不同需求的变化；通透性指建筑内部应具有通透的空间感，促进空气流通和采光效果；舒适性指建筑内部空间的设计应追求舒适感，包括温度、湿度、光线等方面；安全性指建筑内部空间的设计应符合安全标准，保障使用者的人身安全。
2. 常见的平面布置设计错误包括：a) 流线设计不合理：交通路径拥挤、错综复杂，导致出入不方便。
b) 区域功能划分不清晰：不同功能区域划分不明确，导致使用者迷惑。
c) 建筑内部空间利用不合理：空间浪费、功能重叠，造成空间资源浪费。
d) 通风与采光问题：未考虑通风与采光的合理性，导致空气污浊、光线不足。
e) 安全隐患未考虑：未考虑安全问题，导致使用者人身安全受到威胁。
3. 流线与功能布置之间存在着密切的关系。
合理的流线布置可以提高建筑的效率，使人员的出行更加便捷。
而功能布置则是指建筑内各个功能区域的设置，确定了不同功能区域的位置和相互关系。
流线的合理布置应该以功能布置为依据，确保功能需求与流线布置相互促进，使得建筑空间的使用更加方便和顺畅。
4. 以酒店的平面布置设计为例。
首先，根据功能需求划分出前厅、客房区、餐厅、会议室、娱乐区等功能区域。
《建筑制图》课程知识 复习 学习材料 试题与参考答案
《建筑制图》课程知识复习学习材料试题与参考答案一、单选题1、用一水平面截交两个平行的一般位置平面，截交线为（A）。
A两平行的水平线B两平行的一般位置线C两相交的水平线D两相交的一般位置线2、在钢筋混凝土结构图中，构件的轮廓线用（B）A中粗实线绘制B细实线绘制C粗实线绘制D加粗的粗实线绘制3、楼（屋）盖建筑层次表达一般不会出现在（C）A墙体剖面B施工说明C立面图D剖面图4、基本视图不包含（A）A鸟瞰图B平面图C正立面图D侧立面福5、在建筑施工图中，图所示定位轴线的编号表示：（A）A C号轴线后附加的第2根轴线B 2号图纸上的C号轴线C 2号轴线后附加的C号轴线D 在此位置有2号和C号两条轴线6、为防止室外雨水流入室内，并防止墙身受潮，一般民用建筑的室内外地面应设高差不低于（B）mm。
A 100B 150C 300D 4507、平面与正圆锥面截交,当截交线为双曲线时，截平面的位置为（B）。
A平行于圆锥面上一素线B平行于圆锥面上两素线C与圆锥面上所有素线相交D垂直于圆锥轴线8、图样中的汉字，应该采用国家公布的简化汉字，并用（A）书写。
A长仿宋字体B黑体C楷体D隶书9、尺寸是施工的重要依据，下列哪一项不是尺寸标注的要求（A）A明显B准确C完整D排列清晰10、（B）主要用于表示房屋的总体布局、内外形状、平面布置、建筑构造及装修做法等A建筑平面图B建筑施工图C建筑立面图D建筑剖面图11、多层建筑一般指（B）的建筑。
A2～5层B3～6层C4～7层D5～8层12、标高用于表示建筑物某一部位的高度，高程数值以米为单位，一般注至小数点后（A）。
A三位B四位C两位D一位13、当构配件的图形对称时，可以只画出图形的一半，但是要加上(A)。
A对称符号B剖切符号C引用符号D折断符号14、建筑制图的剖视图不包含（D）A半剖视图B全剖视图C局部剖视图D斜剖视图15、在建筑平面图中，定位轴线的编号中，横向标号采用（C）从左向右沿水平方向顺序编写。
建筑制图复习题及答案
《建筑制图》复习题一、单项选择题(共30分，每题2分。
注：下列各题备选项中，只有一项是正确的，请将所选答案序列号填入题目的括号内)：1.（D）GB规定，建筑工程图上标高及总平面图的尺寸单位是______。
A.米；B.分米；C.厘米；D.毫米2.（D）GB规定，建筑工程图的A2幅面的图纸大小是______。
A.297mm×420mm；B. 297mm×210mm；C. 594mm×210mm；D. 594mm×420mm3.（A）GB规定，建筑工程图的A3幅面的图纸大小是______。
A.297mm×420mm；B. 297mm×210mm；C. 594mm×210mm；D. 594mm×420mm4.（B）GB规定，建筑工程图的A4幅面的图纸大小是______。
A.297mm×420mm；B. 297mm×210mm；C. 594mm×210mm；D. 594mm×420mm5.（C）平行投影法按照投影线与投影面的关系可分为______。
A.中心投影法、正投影法；B.中心投影法、斜投影法C.正投影法、斜投影法；D.中心投影法、平行投影法6.（B）同一个物体的三个投影图之间具有的“三等”关系是______。
A.长对正、高平齐；B.长对正、高平齐、宽相等C.高平齐、宽相等；D.长对正、高相等、宽平齐7.（C）平面平行于投影面时，其投影是______。
A.直线；B.缩小的平面；C.反映实形的平面；D.积聚成一条斜线8.（B）在薄板板面标注板厚尺寸时，应在尺寸数字前加注符号______。
A.Δ；B.t；C.σ；D.β9.（D）长方体组合体投影图中线的含义是______。
A.棱角的投影；B.棱线的投影；C.面的积聚；D.棱线的投影及面的积聚10.（C）图样中_____________之比，称为比例。
建筑制图复习资料
建筑制图复习资料题型：填空题和作图题。
建筑识图部分第一章建筑制图的基本知识§1－1 建筑制图标准图纸的幅面是指图纸尺寸规格的大小，图框是指在图纸上绘图范围的界线。
一般A0～A3图纸宜横式使用，必要时也可立式使用。
如果图纸幅面不够，可将图纸长边加长，短边不得加长。
图纸标题栏——标题栏放在图纸的右下角。
会签栏是为各工种负责人签字用的表格，放在图纸左侧上方的图框线外字体——图样中的汉字应采用国家公布的简化汉字，并写成长仿宋体。
汉字的字高应不小于3.5mm。
比例——图样的比例,应为图形与实物相对应的线性尺寸之比。
建筑工程图中所用的比例，应根据图样的用途与被绘对象的复杂程度选用，尺寸注法——图样上的尺寸应包括尺寸线、尺寸界线、尺寸起止符号和尺寸数字四要素。
尺寸线、尺寸界线用细实线绘制，尺寸起止符号一般用中实线的斜短画绘制，其倾斜的方向应与尺寸界线成顺时针45°角，长度宜为2～3 mm。
半径、直径、角度、弧长的尺寸起止符号宜用箭头表示，互相平行的尺寸线，应从被注写的图样轮廓线由近向远整齐排列，小尺寸在里面，大尺寸在外面。
坡度的标注——在标注坡度时，应加注坡度符号。
坡度符号宜用单面箭头表示，上面的数字表示坡度值，箭头指向下坡方向，第二章投影的基本知识§2－1 投影的基本概念及分类投影三条件——①投影中心及投射线②投影面③表达对象投影类型——中心投影和平行投影。
平行投影分正投影和斜投影。
平行投影法特性——1）点分直线线段成某一比例，则该点的投影也分该线段的投影成相同的比例；2）互相平行的直线，其投影仍旧互相平行。
§2－２正投影的基本特性积聚性——（1）直线垂直于投影面时，其投影积聚为一点。
（2）平面垂直于投影面时，其投影积聚为一直线。
全等性——（1）直线平行于投影面时，其投影反映实长及倾角。
（2）平面平行于投影面时，其投影反映实形。
（3）互相平行的直线，其投影仍旧互相平行。
建筑制图讲义期末复习
建筑制图期末复习
期末复习
已知四点A、B、C、D分别位于投影面和投影轴上，求作
各点三面投影。
已知A点在B点的右10毫米、前6毫米、上12毫米求A点的 投影（要求否平行。
作出W投影面的投影图并判断是相交还是交叉。
已知ABC 为给定一平面： （1）判断点K是否属于该平面（要求保留作图痕迹）； （2）已知平面上一点E的正面投影e ′作出水平投影。
由正等测图作组合体的三视图（尺寸在轴测图上按轴线 方向1比1量取）。
补出A、B、C、D各点的侧面投影，并标明重影点的可见 性。
补出各线段的第三面投影，并注明是何种线段。
求直线与平面的交点，并判断可见性。
由正等测图作组合体的三视图（尺寸在轴测图上按轴线 方向1比1量取）。
建筑施工图读图复习： 1、分辨平面图（含底层平面图和标准层平面图）、立面图和 剖面图（课本P150、P154、P160、P166图名）。 2、开间尺寸和进深尺寸的概念（课本P153），注意与房间 内净空尺寸的区别。 3、在平面图上识图外墙或内墙厚度尺寸（课本P150）。 4、立面图图名中定位轴线编号与指北针方向的关系 （课本159）。 5、识图室内外高差。 6、识图立面图上的外墙做法（课本P160）。 7、剖切符号中剖视方向与指北针方向的关系（课本P150）。 8、剖面图中识读建筑层高（课本P166）。
Thanks！
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、图样上标注直线尺寸时,尺寸的起止符号画法是如何规定的?答案：一般用中粗短斜线绘制，其倾斜方向与尺寸线成顺时针45度角，长度宜为2-3mm。
2、何为全剖面图？一般适用于什么情况？答案：全剖面图是用一个剖切面把物体整个切开后所画出的剖面图。
适用于一个剖切面剖切后就能把内部形状表示清楚的物体。
1、下列图中反映两直线垂直相交的是（ B ）。
A B C D2、找到与投影图相对应的几何体，并填写相应的编码。
(1)（ E ）(2)（）3、已知形体的主、俯视图，正确的左视图是（ C ）。
4、已知形体的主视图和俯视图，正确的左视图是（）。
5、已知形体的主、俯视图，判断正确的左视图是（ C ）。
6、已知形体的主、俯视图，正确的左视图是（）。
7、已知形体的主、俯视图，正确的左视图是（B）。
8、对照轴侧图，正确的三面投影图是（）。
9. 下面四组剖面图中，画得正确的是( A )。
二、填空题（每空1分，共20分）1、若粗线宽度为b，则中线宽度为，细线宽度为。
2、建筑图中的尺寸除及以米为单位外，其他一律以毫米为单位。
3、平行正投影的性质有：度量性、、、、。
4、圆锥被一个平面截切时，若该截平面与轴线的夹角θ大于圆锥素线与轴线的夹角α，则所产生的截交线的形状为。
5、在钢筋混凝土结构图中的Φ6@200，其中Φ表示，@表示。
6、尺寸标注的组成、、、。
7、一套房屋施工图按其用途的不同可分为施工图、施工图、_____________施工图。
8、标高用于表示某一位置的高度，分为和两种。
三、作图题（共45 分）1、根据组合体的两个视图，补画第三视图。
（共17分）（1）（9分）（2）（8分）2、求作三角形ABC与四边形的交线，并表明可见性。
（8分）3、试求正四棱锥被平面切割后的三面投影。
（10分）4、 试求圆拱屋面与斜屋面的交线。
（10分）四、作图应用题（共15 分）作图要求：根据所给梁的剖面图，在指定位置完成1-1和2-2断面图，并对钢筋进行标注。
得分 阅卷人工程制图答案A一二、填空题（每空 1分，共20 分）答案如下，每空1分。
1、0.5b 0.25b 2、标高 总平面图3、积聚性 平行性 定比性 相仿性4、椭圆5、钢筋等级符号 相邻钢筋中心距6、尺寸线 尺寸界线 起止符号 尺寸数字7、建筑 结构 设备 8、绝对标高 相对标高三、简答题（共45 分）答案要点如下：1、 根据组合体的两个视图，补画第三视图。
（共17分） （1）（9分） （2）（8分）题号 1 2(1) 2(2) 3 4 5 6 7 8 9 答案BECCCCCBBA2、求作三角形ABC与四边形的交线，并表明可见性。
（8分）3、求正四棱锥被平面切割后的三面投影（10分）4、试求圆拱屋面与斜屋面的交线。
（10分）四、作图应用题（共15 分）作图要求：根据所给梁的剖面图，在指定位置完成1-1和2-2断面图，并对钢筋进行标注。
工程制图模拟试题1及答案一、填空：1、建筑总平面图中标注的尺寸是以_______为单位，一般标注到小数点后_____位；其它建筑图样（平、立、剖面）中所标注的尺寸则以_______为单位；标高都以_______为单位。
2、总平面图是用来表示整个建筑基地的总体布局,包括______________________________________________________________________________等情况。
《国家制图标准》规定：总平面图的常用比例应为_________，________，________。
3、总平面图中新建房屋的层数标注在_____________，一般低层、多层用_____表示，高层用________表示。
4、建筑立面图是平行于建筑物各个立面（外墙面）的正投影图，主要用来表达____________________________________________________________________。
5、立面图中用加粗实线表示___________，用粗实线表示_______________。
6、建筑剖面图是建筑物的垂直剖面图，它是表示建筑物内部垂直方向的_________________________________等情况的图样。
剖面图的剖切位置一般选择在较复杂的部位,如通过___________________________________等部位。
表示剖面图剖切位置的剖切符号应表示在______层平面图中。
7、结构施工图主要表达结构设计的内容，它是表示建筑物___________________________________的布置、形状、大小、材料、构造及其相互关系的图样。
结构施工图一般有____________________________________________________。
8、由混凝土和钢筋两种材料构成的构件，称为__________构件。
钢筋按其强度和品种分为不同等级，其中Ⅰ级钢筋的直径符号为______；Ⅱ级钢筋的直径符号为______。
9、钢筋混凝土梁和板的钢筋，按其所起的作用给予不同的名称，梁内有________________________________；板内有____________________________。
10、建筑结构按使用的材料不同，可分为___________、__________、___________。
11、为了保护钢筋、防止锈蚀、防火，及加强钢筋与混凝土的粘结力，在构件中的钢筋的外面要留有保护层。
梁、柱的保护层最小厚度为_________，板和墙的保护层厚度为_________，且不应小于受力筋的__________。
12、钢屋架的结构详图是表示__________________________________________的详图，主要内容包括_______、_________、_________、__________、___________以及钢材用量表等。
二、简答题：1、图样上标注直线尺寸时,尺寸的起止符号画法是如何规定的?2、何为全剖面图？一般适用于什么情况？3、何为建筑详图？建筑详图有哪几种常用图样？4、剖面图与断面图有何不同？三、画出1-1剖面图（15分）四、画出局部平面图中定位轴线的圆圈并标注定位轴线编号。
（6分）隔墙台阶五、 在由砖砌筑的基础墙和毛石砌筑的大放脚的基础详图中，完成：（7分） （1）画出砖及混凝土图例。
（2）注出大放脚高度。
注出基础底面的标高，注出室外地面的标高-0.850米，室内地面标高 0.000米。
37012060105028009507001650A防潮层六、 根据楼梯剖面图完成楼梯底层平面图和标准层平面图（20分）水平分格竖向分格121-1剖面图 1：60上下11参考答案一、填空：1、米、两、毫米、米2、新建房屋的位置、朝向及周围环境的情况、1：500、1：1000、1：2000。
3、右上角、点数、数字4、房屋的外部造型、门窗位置及形式，墙面装修、阳台、雨蓬等部分的材料和做法。
5、地平线、最外轮廓线。
6、结构形式、沿高度方向分层情况、各层构造做法、门窗洞口、层高及建筑总高、楼梯间和门窗洞口位置、底7、承重构件、基础图、结构平面图、构件详图、楼梯结构详图8、钢筋混凝土、Φ、Φ9、受力筋、架立筋、箍筋、受力筋、分布筋10、钢筋混凝土结构、钢结构、混合结构11、25mm、10-15mm,直径12、钢屋架的形式和大小、型钢的规格、杆件的组合和连接情况、屋架简图、屋架详图、杆件详图、连接板详图、预埋件详图二、简答题：1、一般用中粗短斜线绘制，其倾斜方向与尺寸线成顺时针45度角，长度宜为2-3mm。
2、全剖面图是用一个剖切面把物体整个切开后所画出的剖面图。
适用于一个剖切面剖切后就能把内部形状表示清楚的物体。
3、建筑详图是为详细表达建筑节点及建筑构、配件的形状、材料、尺寸及做法，而用较大的比例画出的图形。
建筑详图常用图样有楼梯详图、门窗详图、外墙身详图、卫生间详图等。
4、剖面图不仅需画出剖切面位置的图形，而且要画出剖切面后面沿剖视方向可见的物体轮廓线；而断面图只需画出剖切面位置的断面图形。
三、画出1-1剖面图（15分）1—1剖面四、画出局部平面图中定位轴线的圆圈并标注定位轴线编号。
（6分）隔墙台阶五、 在由砖砌筑的基础墙和毛石砌筑的大放脚的基础详图中，完成：（7分） 37012060105028009507001650A 防潮层六、 根据楼梯剖面图完成楼梯底层平面图和标准层平面图（20分）上20±0.600 ±0.000下4① ②底层平面图1：60上20+4.800 +3.200下20① ②标准层平面图1：60。
