等效剪切波速、覆盖层厚度、确定场地类别和特征周期。

计算场地等效剪切波速式中：vse －土层等效剪切波速(m/s)；
d0－计算深度(m)，取覆盖层厚度和20m 二者的较小值；
t －剪切波在地面至计算深度之间的传播时间(s)；
di －计算深度范围内第i 土层的厚度(m)；
vsi －计算深度范围内第i 土层的剪切波速(m/s)；
n －计算深度范围内土层的分层数。

特征周期是根据覆盖层厚度H 和土层剪切波速Vs 按公式T ＝4H/Vs 计算的周期
例：两个建筑场地在特征周期第2分区，土层波速测试成果如下表所示，试判定各土层的场地土类型、确定场地的覆盖层厚度、计算深度、等效剪切波速、场地类别、场地特征周期
影响砂土液化的因素主要有：土的类型和性质，包括：土颗粒粒径（以平均粒径d50表示）、密实度、土的成因和堆积年代；液化土体的埋藏条件，包括：上覆不透水土层厚度、地下水的埋藏深度；地震动的强度和历时。

崩塌和滑坡的区别： ①运动方式 ②破坏形式 ③地形条件 ④是否脱离母体，存在滑动面 ⑤规模、速度
泥石流的形成条件:地形(有陡峻便于集物、集水的适当地形)、地质(上游堆积有丰富的松散固体物质)和水文气象条件(短期内有突然性大量水的来源)
标贯与圆锥动力触探的区别主要是：（1）探头不同；可取扰动样；（2）标贯是连续贯入，分段计锤击数
岩石质量指标（RQD ）分类:用直径为75mm 的金钢石钻头和双层岩芯管在岩石中钻进，连续取芯，回次钻进所取岩芯中，长度大于10cm 的岩芯段长度之和与该回次进尺的比值，以百分数表示。

目力鉴别方法对土的描述等级
t d v se /0=∑==n
i si i v d t 1)/(。

秦皇岛市区部分岩土层剪切波速经验值数值表

秦皇岛市区部分岩土层剪切波速经验值数值表此经验指标，仅作为丁类建筑及层数不超过10层且高度不超过30米的丙类建筑，而无实测剪切波速时的参考指标。

（秦皇岛市工程勘察设计协会、秦皇岛市岩土工程专业委员会，2002年3月18日）一、粘性土注：1、本表所指粘性土主要指坡洪积、冲积、冲洪积成因类型的粘土、粉质粘土及I P>7的粉土；2、标贯N值为未经杆长修正的击数，下同；3、本表可内插使用、下同。

二、砂类土注：1、本表所指砂类土，主要指第四系各成因类型的砾、粗、中、细、粉砂及I P≤7的粉土；2、含卵石的砾、粗、中砂，表中V S视含量多少，乘以0.9-0.95的系数折减。

三、残积土、全风化混合花岗岩注：本表所指残积土，主要指太古界混合花岗岩的残积的粘性土、砂质粘性土、砾质粘性土。

四、强风化混合花岗岩注：1、S N为标准贯入试验50击的贯入度；2、实测S N值应为均匀风化的混合花岗岩，不应是岩脉。

五、卵石层和砾石层第四系冲洪积成因的卵石层、砾石层，充填物主要为粗中砂及少量粘性土，中密状态，V S经验值在270-400(m/s)，平均330(m/s)。

密实程度高的，颗粒粗大的，充填物含粘性土少的取高值，反之取低值。

六、淤泥及淤泥质土第四系全新统海相、河湖相、沼泽相等成因类型的灰色、灰黑色淤泥、淤泥质土，N≤3，P s< 0.7MP a。

软塑或流塑状态，V S经验值在110－140m/s之间。

当N>3时，按一般粘性对待。

七、填土主要由建筑垃圾组成，含少量粘性土，砂土，松散状态的新近杂填土，V S经验值在80-100(m/s)。

压实填土，冲填土及堆积十年以上的老杂填土，V S经验值在120-150(m/s)。

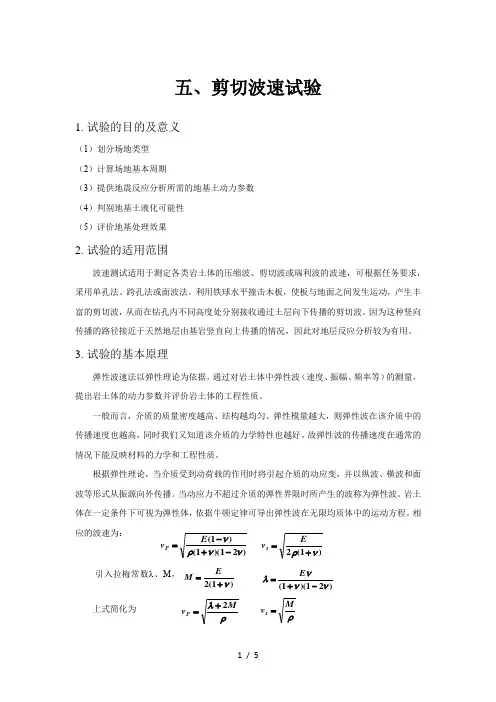

五、剪切波速试验

)21)(1()1(ννρν-+-=E v P )21)(1(νννλ-+=E )1(2ν+=E M 五、剪切波速试验1. 试验的目的及意义（1）划分场地类型（2）计算场地基本周期（3）提供地震反应分析所需的地基土动力参数（4）判别地基土液化可能性（5）评价地基处理效果2. 试验的适用范围波速测试适用于测定各类岩土体的压缩波、剪切波或瑞利波的波速，可根据任务要求，采用单孔法、跨孔法或面波法。

利用铁球水平撞击木板，使板与地面之间发生运动，产生丰富的剪切波，从而在钻孔内不同高度处分别接收通过土层向下传播的剪切波。

因为这种竖向传播的路径接近于天然地层由基岩竖直向上传播的情况，因此对地层反应分析较为有用。

3. 试验的基本原理弹性波速法以弹性理论为依据，通过对岩土体中弹性波（速度、振幅、频率等）的测量，提出岩土体的动力参数并评价岩土体的工程性质。

一般而言，介质的质量密度越高、结构越均匀、弹性模量越大，则弹性波在该介质中的传播速度也越高，同时我们又知道该介质的力学特性也越好。

故弹性波的传播速度在通常的情况下能反映材料的力学和工程性质。

根据弹性理论，当介质受到动荷载的作用时将引起介质的动应变，并以纵波、横波和面波等形式从振源向外传播。

当动应力不超过介质的弹性界限时所产生的波称为弹性波。

岩土体在一定条件下可视为弹性体，依据牛顿定律可导出弹性波在无限均质体中的运动方程。

相应的波速为：引入拉梅常数λ、M ，上式简化为)1(2νρ+=E v s ρλMv P 2+=ρMv s =4.试验仪器及制样工具（1）震源剪切波震源，要求具有偏振性，能产生优势SH波，并具有可反复性、重复性好和产生足够能量的震源。

目前，我国常用的有击板法，其他如弹簧激振法和定向爆破法少见，只有在要求测地层很深时才用。

（2）三分量检波器三分量检波器，如图所示，由三个相互垂直的检波器组成。
