齿轮主要参数及测量PPT课件
❖
❖ 3.测量齿轮公法线长度是根据渐开线的什么性质？
最新课件
17
二、渐开线圆柱齿轮主要精度及测量（旧标准） GB/T 10095-88《渐开线圆柱齿轮精度》
〔以下简称：旧标准〕 由国家技术监督局发 布，1989年10月1日实施
(1) 齿轮传动的基本要求
1、传动的准确性；
2、传动的平稳性；
单个齿轮
3、载荷分布的均匀性；
最新课件
50
(2) 一齿径向综合偏差fi〞 fi〞是指被测齿轮与理想精确的测量齿轮作双面啮合
时，在被测齿轮转过一个齿距角内，双啮中心距的最大变
动量。
最新课件
51
一齿径向综合偏差fi〞主要反映了短周期径向误差
（基节偏差和齿廓偏差）的综合结果，但评定传动平稳性
不如一齿切向综合偏差fi′精确。
(3) 齿廓偏差
ΔFkp是K个齿的齿距累 积误差。取2～Z/2个
最新课件
26
量仪：周节仪、万能测齿仪 ，分别如图所示。
最新课件
27
（4）切向综合误差ΔFi´ ①定义：被测齿轮与理想精确的测量齿轮单面啮 合时，在被测齿轮一转内实际转角与公 称转角之差的总幅度值。以分度圆弧长 计。
测量——单啮仪。
最新课件
28
（5）径向综合误差ΔFi" （公差Fi"） ①定义：被测齿轮与理想精确的测量齿轮双 面啮合时，在被测齿轮一转内，双 啮中心距的最大变动量。 ②测量：双啮仪，如图所示。
df mz2hf
hf m (ha *c*x)m 2d zf
最新课件
12
hf m (ha *c*x)m 2d zf
齿根圆直径d f 可用游标卡尺测定, 仅h*a、 c* 未知, 分别用h*a =1, c*= 0.25 和h*a= 0.8、 c*= 0.3 两种标准值代入, 符合上式 的一组即为所求的值。
❖ 3.测量齿轮公法线长度是根据渐开线的什么性质？
最新课件
17
二、渐开线圆柱齿轮主要精度及测量（旧标准） GB/T 10095-88《渐开线圆柱齿轮精度》
〔以下简称：旧标准〕 由国家技术监督局发 布，1989年10月1日实施
(1) 齿轮传动的基本要求
1、传动的准确性；
2、传动的平稳性；
单个齿轮
3、载荷分布的均匀性；
最新课件
50
(2) 一齿径向综合偏差fi〞 fi〞是指被测齿轮与理想精确的测量齿轮作双面啮合
时，在被测齿轮转过一个齿距角内，双啮中心距的最大变
动量。
最新课件
51
一齿径向综合偏差fi〞主要反映了短周期径向误差
（基节偏差和齿廓偏差）的综合结果，但评定传动平稳性
不如一齿切向综合偏差fi′精确。
(3) 齿廓偏差
ΔFkp是K个齿的齿距累 积误差。取2～Z/2个
最新课件
26
量仪：周节仪、万能测齿仪 ，分别如图所示。
最新课件
27
（4）切向综合误差ΔFi´ ①定义：被测齿轮与理想精确的测量齿轮单面啮 合时，在被测齿轮一转内实际转角与公 称转角之差的总幅度值。以分度圆弧长 计。
测量——单啮仪。
最新课件
28
（5）径向综合误差ΔFi" （公差Fi"） ①定义：被测齿轮与理想精确的测量齿轮双 面啮合时，在被测齿轮一转内，双 啮中心距的最大变动量。 ②测量：双啮仪，如图所示。
df mz2hf
hf m (ha *c*x)m 2d zf
最新课件
12
hf m (ha *c*x)m 2d zf
齿根圆直径d f 可用游标卡尺测定, 仅h*a、 c* 未知, 分别用h*a =1, c*= 0.25 和h*a= 0.8、 c*= 0.3 两种标准值代入, 符合上式 的一组即为所求的值。
齿轮标准汇总ppt课件
影响侧隙的主要原因及控制指标
2019/4/12
影响传递运动平稳性的主要误差及
必检指标 单个齿距偏差
ω2 N A2 A1 B2 B1 N N ω2
A2′
A1′
B2′ B1′
N
ω1 ω1
主动轮齿距大于从动轮齿距
主动轮齿距小于从动轮齿距
撞击
振动和噪音
2019/4/12
影响传递运动平稳性的主要误差
必检指标 GB/T 10095.1-2008
第 III 齿向误差ΔFβ 公 接触线误差ΔFb 差 轴向齿距偏差ΔFpx 组
影响 载荷分布 螺旋线总偏差Fβ 均匀性
2019/4/12
渐开线圆柱齿轮新 标准
齿轮使用要求 影响准确性的主要误差及必检指标 影响平稳性的主要误差及必检指标 影响齿轮使用要求的主要误差
br——切齿进刀公差（见下页） Fr——齿圈径向跳动（表20-9，247页） 齿厚上偏差
Esns =-jbnmin /2cosαn
齿厚公差
Tsn 2 tan n br2 Fr2
齿厚下偏差
Esni Байду номын сангаасEsns-Tsn
2019/4/12
切齿径向进刀公差br
6级 7级 8级 9级 齿轮传递运 4级 5级 动准确性精 度等级 br 1.26I IT8 1.26I IT9 1.26I IT1 T7 T8 T9 0 注：标准公差值IT按照齿轮分度圆直径从标准公差 数值表中选取
必检指标 o o
e几
1
齿坯
o o1
2019/4/12
影响准确性的主要误差及必检指标
P1
P2
2019/4/12
影响准确性的主要误差及必检指标
2019/4/12
影响传递运动平稳性的主要误差及
必检指标 单个齿距偏差
ω2 N A2 A1 B2 B1 N N ω2
A2′
A1′
B2′ B1′
N
ω1 ω1
主动轮齿距大于从动轮齿距
主动轮齿距小于从动轮齿距
撞击
振动和噪音
2019/4/12
影响传递运动平稳性的主要误差
必检指标 GB/T 10095.1-2008
第 III 齿向误差ΔFβ 公 接触线误差ΔFb 差 轴向齿距偏差ΔFpx 组
影响 载荷分布 螺旋线总偏差Fβ 均匀性
2019/4/12
渐开线圆柱齿轮新 标准
齿轮使用要求 影响准确性的主要误差及必检指标 影响平稳性的主要误差及必检指标 影响齿轮使用要求的主要误差
br——切齿进刀公差（见下页） Fr——齿圈径向跳动（表20-9，247页） 齿厚上偏差
Esns =-jbnmin /2cosαn
齿厚公差
Tsn 2 tan n br2 Fr2
齿厚下偏差
Esni Байду номын сангаасEsns-Tsn
2019/4/12
切齿径向进刀公差br
6级 7级 8级 9级 齿轮传递运 4级 5级 动准确性精 度等级 br 1.26I IT8 1.26I IT9 1.26I IT1 T7 T8 T9 0 注：标准公差值IT按照齿轮分度圆直径从标准公差 数值表中选取
必检指标 o o
e几
1
齿坯
o o1
2019/4/12
影响准确性的主要误差及必检指标
P1
P2
2019/4/12
影响准确性的主要误差及必检指标
圆柱齿轮精度PPT课件
要求：齿轮在一齿范围内瞬时传动比（瞬时转角）变 化尽量小
一、概述
1.圆柱齿轮传动的使用要求
载荷分布的均匀性 要求：必须保证啮合齿面沿齿宽和齿高方向的实际 接触面积，以满足承载的均匀性要求。 齿侧间隙
要求：齿轮副啮合传动时，非工作齿面间应留有一定 的间隙
不同工作条件和不同用途的齿轮对上述四项使用要求 的侧重点会有所不同。 精密机床、控制系统的分度齿轮和测量仪器的读数齿轮 汽车、拖拉机和机床的变速齿轮 起重机械、矿山机械等重型机械中的低速重载齿轮 汽轮机和涡轮机中的高速重载齿轮
渐开线圆柱齿轮精度
7.1 概述 7.2 圆柱齿轮同侧齿面精度指标 7.3 圆柱齿轮径向综合偏差的精度指标 7.4 齿轮的侧隙和接触斑点 7.5 齿轮坯、齿轮轴中心距和轴线平行度 7.6 圆柱齿轮的精度设计
一、概述
1.圆柱齿轮传动的使用要求
传递运动的准确性（运动精度）
要求:从动齿轮在一转范围内的最大转角误差不超过 规定的数值 ,以使齿轮在一转范围内传动比的变化尽 量小。 传动平稳性
第一节 圆柱齿轮同侧齿面的精度指标（必检）
一、单个齿距偏差Δf pt（ f pt）
单个齿距偏差指在端截面上，在接近齿高中部的一个 与齿轮轴线同心的圆上，实际齿距与理论齿距的代数差
单个齿距偏差反映的是齿轮在转过一个齿距角（360°/ z）内的角度变化误差，当齿轮存 在单个齿距偏差时，一对齿啮合完毕而另外一对齿进入啮合时会有冲击，将影响齿轮传动 的平稳性。
给出了齿轮评定项目的允许值及规定了检测齿轮精 度的实施规范。
第一节 圆柱齿轮同侧齿面的精度指标
圆柱齿轮同侧齿面的精度适用于通用机械 和重型机械中的单个渐开线齿轮，
一般齿轮精度的检验项目主要从齿距、齿 形和齿向等三个方面加以检测，必检的基本 参数有单个齿距偏差Δf pt 、齿距累积总偏差
一、概述
1.圆柱齿轮传动的使用要求
载荷分布的均匀性 要求：必须保证啮合齿面沿齿宽和齿高方向的实际 接触面积，以满足承载的均匀性要求。 齿侧间隙
要求：齿轮副啮合传动时，非工作齿面间应留有一定 的间隙
不同工作条件和不同用途的齿轮对上述四项使用要求 的侧重点会有所不同。 精密机床、控制系统的分度齿轮和测量仪器的读数齿轮 汽车、拖拉机和机床的变速齿轮 起重机械、矿山机械等重型机械中的低速重载齿轮 汽轮机和涡轮机中的高速重载齿轮
渐开线圆柱齿轮精度
7.1 概述 7.2 圆柱齿轮同侧齿面精度指标 7.3 圆柱齿轮径向综合偏差的精度指标 7.4 齿轮的侧隙和接触斑点 7.5 齿轮坯、齿轮轴中心距和轴线平行度 7.6 圆柱齿轮的精度设计
一、概述
1.圆柱齿轮传动的使用要求
传递运动的准确性（运动精度）
要求:从动齿轮在一转范围内的最大转角误差不超过 规定的数值 ,以使齿轮在一转范围内传动比的变化尽 量小。 传动平稳性
第一节 圆柱齿轮同侧齿面的精度指标（必检）
一、单个齿距偏差Δf pt（ f pt）
单个齿距偏差指在端截面上，在接近齿高中部的一个 与齿轮轴线同心的圆上，实际齿距与理论齿距的代数差
单个齿距偏差反映的是齿轮在转过一个齿距角（360°/ z）内的角度变化误差，当齿轮存 在单个齿距偏差时，一对齿啮合完毕而另外一对齿进入啮合时会有冲击，将影响齿轮传动 的平稳性。
给出了齿轮评定项目的允许值及规定了检测齿轮精 度的实施规范。
第一节 圆柱齿轮同侧齿面的精度指标
圆柱齿轮同侧齿面的精度适用于通用机械 和重型机械中的单个渐开线齿轮，
一般齿轮精度的检验项目主要从齿距、齿 形和齿向等三个方面加以检测，必检的基本 参数有单个齿距偏差Δf pt 、齿距累积总偏差

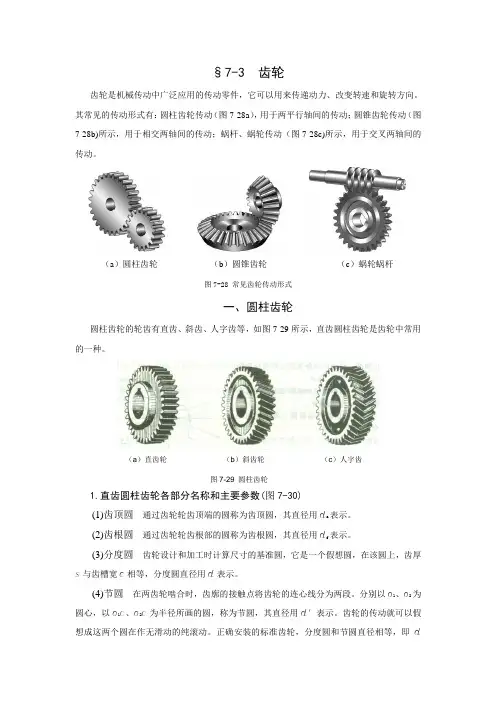

工程制图 第七章7-3 齿轮
§7-3 齿轮齿轮是机械传动中广泛应用的传动零件，它可以用来传递动力、改变转速和旋转方向。
其常见的传动形式有：圆柱齿轮传动（图7-28a），用于两平行轴间的传动；圆锥齿轮传动（图7-28b)所示，用于相交两轴间的传动；蜗杆、蜗轮传动（图7-28c)所示，用于交叉两轴间的传动。
（a）圆柱齿轮（b）圆锥齿轮（c）蜗轮蜗杆图7-28 常见齿轮传动形式一、圆柱齿轮圆柱齿轮的轮齿有直齿、斜齿、人字齿等，如图7-29所示，直齿圆柱齿轮是齿轮中常用的一种。
（a）直齿轮（b）斜齿轮（c）人字齿图7-29 圆柱齿轮1.直齿圆柱齿轮各部分名称和主要参数(图7-30)(1)齿顶圆通过齿轮轮齿顶端的圆称为齿顶圆，其直径用d a表示。
(2)齿根圆通过齿轮轮齿根部的圆称为齿根圆，其直径用d f表示。
(3)分度圆齿轮设计和加工时计算尺寸的基准圆，它是一个假想圆，在该圆上，齿厚s与齿槽宽e相等，分度圆直径用d表示。
(4)节圆在两齿轮啮合时，齿廓的接触点将齿轮的连心线分为两段。
分别以o1、o2为圆心，以o1c、o2c为半径所画的圆，称为节圆，其直径用d′表示。
齿轮的传动就可以假想成这两个圆在作无滑动的纯滚动。
正确安装的标准齿轮，分度圆和节圆直径相等，即d＝d′。
（5）齿顶高分度圆到齿顶圆之间的径向距离，称为齿顶高，用h a表示。
（6）齿根高分度圆到齿根圆之间的径向距离，称为齿根高，用h f表示。
（7）齿高齿顶圆到齿根圆之间的径向距离，称为齿高，用h表示，h =h a+ h f。
（8）齿厚在分度圆上，同一齿两侧齿廓之间的弧长，称为齿厚，用s表示。
图7－30齿轮各部分名称和代号（9）齿间在分度圆上，齿槽宽度的一段弧长，称为齿间，也称为齿槽宽，用e表示。
（10）齿距在分度圆上，相邻两齿同侧齿廓之间的弧长，称为齿距，用p表示。
（11）齿形角（啮合角、压力角）渐开线圆柱齿轮基准齿形角为20°，它等于两齿轮啮合时齿廓在节点处的公法线与两节圆的公切线所夹的锐角，称为啮合角或压力角，用字母α表示。
渐开线圆柱齿轮的精度标准课件
渐开线的性质
渐开线具有等距性、展开性和周期性等性质，这些性质使得渐开 线在齿轮设计中具有独特的优势。
渐开线形成过程
当一个圆形的滚轮在直线上滚动时，滚轮上的任意一点都会沿直 线滚动，并形成一条渐开线。
圆柱齿轮的结构与工作原理
圆柱齿轮的结构
圆柱齿轮由齿廓、齿槽、齿根和齿面等部分组成。
圆柱齿轮的工作原理
DIN标准
DIN 3960
1974：定义了齿厚偏差和齿距偏差，适用于单个齿距偏差和齿厚偏差的测量。
DIN 7608
1983：定义了齿轮一阶运动误差的评定方法，包括一阶运动误差的定义、测量方法、评定准则等。
ANSI标准
ANSI/AGMA 2101.01-2004
定义了齿轮一阶运动误差的评定方法，包括一阶运动误差的定义、测量方法、 评定准则等。该标准与ISO 1328-1：1995类似，但有一些差异，如测量参数 和评定准则等。
当两个圆柱齿轮相互啮合时，一个齿轮的齿槽嵌入另一个齿轮的齿 廓中，从而实现动力的传递。
圆柱齿轮的传动特点
圆柱齿轮具有传动平稳、效率高、结构紧凑等优点，因此在工业领 域中得到了广泛应用。
渐开线圆柱齿轮的应用
工业传动
渐开线圆柱齿轮广泛应用于各种 工业传动系统中，如减速器、变
速器、传动装置等。
汽车制造
汽车中的变速器和传动系统广泛采 用渐开线圆柱齿轮，以确保汽车的 动力传输和行驶稳定性。
声的有效途径。
