51 单片机入门教程
By YIZ,Studio Yaresoft
欢迎进入奇妙的单片机世界！此教程将引领你一步一步走进奇妙无穷的单片机世界，让你轻松地学会使用单片机！好吧，让我们一起来：
一、初识单片机
什么是单片机？这是初学者都会问到的问题。单片机是“单片微型计算机”的简称，顾名思义，它就是一种在一个芯片上集成一个微型计算机所需的所有部件的集成电路，包括 CPU、内存、I/O 口（即输入输出口，下同）等等。作为初学者，可以这样理解：单片机就是一种通用的集成电路，这种集成电路的引脚，也就是 I/O 口，受其内部程序的控制，当往单片机写入程序后，单片机就成为一种只有特定功能的集成电路。也就是说，单片机的 I/O 口电平的高低，或者什么时候高什么时候低，哪个高哪个低等等，都可以通过往单片机写入相应的程序来控制。更通俗一点地说，单片机就是这样一种集成电路：它具有很多 I/O 引脚，这些引脚可以输出高电平或者低电平，至于要哪个引脚输出高电平哪个引脚输出低电平，以及什么时候输出高电平什么时候输出低电平，完全由程序控制，而程序由你编写，编写好后输入到单片机中，单片机就可以按你的程序来控制 I/O 引脚的输入、输出等等。作为初学者，需要知道单片机在电路中起什么作用、单片机应该如何与电路连接、如何编写程序以及如何把编程后的程序下载到单片机中。
如果输入的序列号使用期限很短，则可以重复步骤 8 到步骤 11,直到使用期限令你满意为止。至止，Keil C51 软件全部安装完毕，你可以无限制地使用它全部的功能了。
四、Keil uVision3 软件的使用
下面介绍一下 Keil uVision3 软件的基本使用方法。Keil uVision3 是一个单片机集成开发环境，它包含 C 语言编译器 C51 和汇编语言编译器 A51。要使用 Keil uVision3 编写一个单片机程序，通常的步骤如下： 1. 打开 Keil uVision3 软件，单击菜单“Project－>New…－>uVision Project…”以建立新的工程文件。如下图：

手把手教你学51单片机

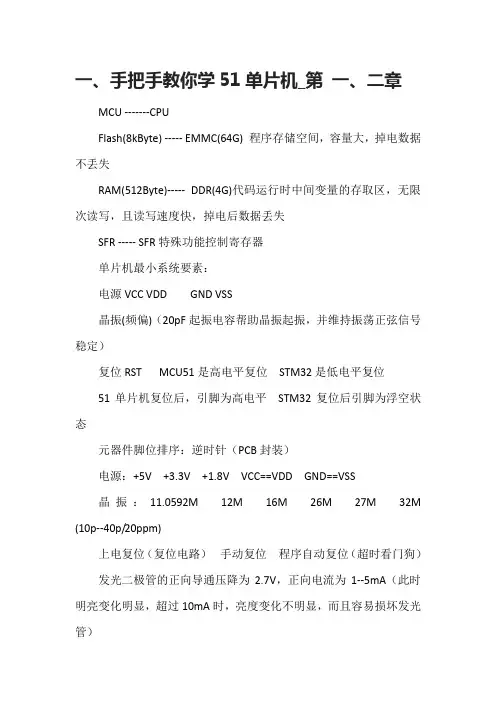

一、手把手教你学51单片机_第一、二章MCU -------CPUFlash(8kByte) ----- EMMC(64G) 程序存储空间，容量大，掉电数据不丢失RAM(512Byte)----- DDR(4G)代码运行时中间变量的存取区，无限次读写，且读写速度快，掉电后数据丢失SFR ----- SFR特殊功能控制寄存器单片机最小系统要素：电源VCC VDD GND VSS晶振(频偏)（20pF起振电容帮助晶振起振，并维持振荡正弦信号稳定）复位RST MCU51是高电平复位STM32是低电平复位51单片机复位后，引脚为高电平STM32复位后引脚为浮空状态元器件脚位排序：逆时针（PCB封装）电源：+5V +3.3V +1.8V VCC==VDD GND==VSS晶振：11.0592M 12M 16M 26M 27M 32M (10p--40p/20ppm)上电复位（复位电路）手动复位程序自动复位（超时看门狗）发光二极管的正向导通压降为2.7V，正向电流为1--5mA（此时明亮变化明显，超过10mA时，亮度变化不明显，而且容易损坏发光管）特殊功能寄存器：sfr sfr P0=0X80;位定义：sbit sbit LED=P0^0;————————————————版权声明：本文为CSDN博主「叶知秋霜」的原创文章，遵循CC 4.0 BY-SA版权协议，转载请附上原文出处链接及本声明。

原文链接：https:///zhouxianjin123/java/article/details/105327271二、手把手教你学51单片机_第三章人体能感知的静电至少在3kv以上，眼睛可见的静电强度至少在5kv以上静电ESD 快速瞬间群脉冲EFT（电钻）浪涌电流Surge （热插拔）电压跌保险丝：一次性保险丝自恢复保险丝三极管电平转换电路三、手把手教你学51单片机_第四、五章0B:二进制 0X:十六进制0b0101 0000 = 0x50 = 80&:按位与 0b0101&0b1010=0b0&&:逻辑与7&&3=1运算符：加减乘除、左右移、与或非、求余等数据类型：字符型、整形常量、长整型、浮点型定时器的寄存器配置和中断函数的编写规范。

经典从零开始入门学习51单片机教程

19
混合编程方法
内嵌汇编
在C语言程序中嵌入汇编代码，以实现一些特定的功能或优化程序性能。
调用汇编函数
在C语言程序中调用汇编语言编写的函数，实现底层硬件操作。
混合编程注意事项
了解混合编程中需要注意的问题，如寄存器分配、参数传递等。
2024/1/26
20
05
51单片机输入输出端口操作
2024/1/26
16
04
51单片机编程语言基础
2024/1/26
17
汇编语言基础
01
02
03
指令集
了解并掌握51单片机的指令集，包括数据传送、算术运算、逻辑运算、位操作等指令。
2024/1/26
伪指令
熟悉汇编语言中的伪指令，如ORG、DB、DW等，用于定义程序的结构和布局。
汇编器
学习使用汇编器将汇编语言程序转换为机器码，以供51单片机执行。
10
51单片机引脚功能
电源引脚
提供单片机工作所需的电源，包括 Vcc和Gnd引脚。
时钟引脚
提供单片机工作所需的时钟信号，包括XTAL1和XTAL2引脚。
2024/1/26
复位引脚
用于将单片机复位到初始状态，包括RST引脚。
I/O引脚
用于与外部设备通信，包括P0、P1 、P2和P3端口引脚。
11
2024/1/26
22
输出端口操作原理及实例
输出端口原理
51单片机的输出端口用于向外部设备发送信号。通过设置端口数据寄存器，我们可以控制输出端口的电平状态。输出端口通常具有驱动能力，可以直接驱动LED、继电器等负载。
实例
假设我们使用P2.0端口作为输出，控制一个LED灯的亮灭。我们可以通过编程设置P2端口的数据寄存器，将P2.0端口电平设置为高或低，从而控制LED灯的亮灭。

51单片机入门教程(两篇)

引言概述：51单片机是一种常见的单片机型号，它具有广泛的应用领域和较高的使用率。

本教程旨在为初学者提供51单片机的入门知识和基础操作指南。

本文将介绍51单片机的基本概念，硬件配置，编程语言，程序以及常见问题解答。

通过学习本教程，读者可以对51单片机有一个全面的了解，并在实践中掌握其基本应用。

正文内容：1.51单片机基本概念介绍单片机的定义和类型，包括其基本构成和特点。

详细解释51单片机的命名由来，并介绍其典型应用场景。

探讨51单片机与其他单片机型号的区别和优势。

2.51单片机硬件配置介绍51单片机开发板的主要组成部分和功能。

讲解51单片机的复位电路、晶振电路以及外部扩展接口。

提供常见的硬件错误排查方法，如常见的电路连接问题和芯片供电问题。

3.51单片机编程语言简要介绍51单片机所支持的主要编程语言。

详细解释汇编语言和C语言在51单片机编程中的应用。

提供汇编语言和C语言的编译和调试方法，以及注意事项。

4.51单片机程序介绍不同的程序方法，如串口、ISP以及仿真器。

解释如何选择合适的方法和调试工具。

提供常见错误和解决方法，如速度慢、失败等问题。

5.51单片机常见问题解答回答常见的初学者问题，如51单片机如何上电启动、如何设置端口输入输出、如何控制LED等。

解决常见的编程问题和错误，如程序死循环、程序崩溃等。

提供进一步学习资源和推荐书籍，以帮助读者更深入地理解和掌握51单片机。

总结：通过本教程的学习，读者获得了对51单片机的基本概念、硬件配置、编程语言、程序以及常见问题解答等方面的全面了解。

无论是初学者还是有一定经验的工程师，都可以通过实践操作和进一步学习，掌握51单片机的基本应用和进阶技巧。

希望本教程能给读者带来实际帮助，并激发更多的学习兴趣和创造力。

引言概述：本文主要介绍了51单片机入门教程。

51单片机是一种非常常见的单片机，广泛应用于各种电子设备和嵌入式系统中。

本文将详细介绍51单片机的基本原理、开发环境、编程语言以及常用功能及应用等方面的内容。

51单片机学习方法课件

谨记：实践第一
51单片机学习方法
9
ቤተ መጻሕፍቲ ባይዱ
51单片机学习方法
4
⑤二进制、十进制、十六进制之间的转换
十进制 0 1 2 3 4 5 6 7 8
二进制 0 1 10 11 100 101 110 111
1000
十六进制
0 1 2 3 4 5 6 7 8
十进制 9 10 11 12 13 14 15 16
二进制
1001 1010 1011 1100 1101 1110 1111 10000
51单片机学习方法
51单片机学习方法
1
本讲主要内容
1.掌握基础的数电模电知识 2.掌握基础的C语言知识 3.学习51单片机的方法步骤
51单片机学习方法
2
1.掌握基础的数电模电知识
1.1 数字电路基础知识（1）电平特性数字电路中只有两种电平：高电平和低电平高电平：5V或者3.3V，取决单片机电源。低电平：0V RS232电平：计算机串口的电平高电平：-12V 低电平：+12V
十六进制
9 A B C D E F 10
51单片机学习方法
5
（3）逻辑运算 ①“与”运算有0得0。比如：1&1=1 ； 1&0=0 ； 0&0=0 ； ②“或”运算有1得1。比如：1|1=1 ； 1|0=1 ； 0|0=0； ③“非”运算 1的非得0,0的非得1。比如：~1=0； ~0=1； ④“异或”运算必须不同，否则没有（0）。比如：1^1=0；1^0=1；0^0=0；
51单片机学习方法
3
（2）二进制、八进制、十进制、十六进制的表示及转换 ①二进制由于数字电路中的只有两种电平的特性，计算机中使用的数字

51单片机超详细教程PPT

51单片机超详细教程PPT目录•51单片机概述•51单片机硬件结构•指令系统与汇编语言编程•C语言编程与实例分析•中断系统与定时器/计数器应用•接口技术与应用扩展•调试技巧与故障排除方法0151单片机概述Part单片机定义与发展定义单片机是一种集成电路芯片，将微处理器、存储器、输入输出接口等集成在一块芯片上，构成完整的计算机系统。

发展历程从早期的4位、8位单片机，到如今的32位、64位高性能单片机，单片机的性能不断提升，应用领域也不断扩展。

51单片机特点及优势特点51单片机采用8051内核，具有高性能、低功耗、易于扩展等优点；同时拥有丰富的外设接口和强大的中断处理能力。

优势51单片机在嵌入式系统领域具有广泛的应用，其稳定的性能和成熟的生态系统使得开发者能够快速开发出高质量的嵌入式应用。

应用领域与市场需求应用领域智能家居、工业自动化、医疗设备、汽车电子、物联网等。

市场需求随着物联网、人工智能等技术的快速发展，对单片机的性能、功耗、安全性等方面提出了更高的要求。

同时，市场对于单片机的定制化、差异化需求也日益增加。

0251单片机硬件结构Part中央处理器CPU运算器进行算术运算和逻辑运算控制器取指、译码、执行指令，控制程序流程寄存器组暂存数据和地址，加速CPU 运算速度STEP 01STEP 02STEP 03存储器组织程序存储器存放变量、中间结果等，一般使用RAM实现数据存储器特殊功能寄存器用于控制单片机的各种功能，如定时器、中断等存放程序代码和常数表格等，一般使用ROM或EPROM实现I/O 端口与外部设备通信的接口，分为并行I/O 和串行I/O 两种要点一要点二特殊功能寄存器用于控制I/O 端口的操作，如设置端口模式、读取端口状态等I/O 端口及特殊功能寄存器时钟电路提供单片机运行所需的时钟信号，一般由晶振和电容组成复位电路使单片机在启动时或异常情况下恢复到初始状态，一般由电阻和电容组成时钟电路与复位电路03指令系统与汇编语言编程Part指令格式及寻址方式指令格式由操作码和操作数组成，操作码指明操作性质，操作数表示操作对象。

手把手教你学51单片机(C语言版)

12.3 字符数组和字符指针

12.3.1 常量和符号常量
A
12.3.2 字符和字符串数组实例
B
12 指针基础与1602液晶的初步认识
1
12.4.1 1602液晶的硬件接口介绍
2
12.4.2 1602液晶的读写时序介绍
3
12.4.3 1602液晶的指令介绍
4
12.4.4 1602液晶简单实例
01
8.1.1 电源
02
8.1.2 晶振
03
8.1.3 复位电路
8.1 单片机最小系统
0 1
8.4.1 独立按
键
0 2
8.4.2 矩阵按
键
0 3
8.4.3 独立按
键的扫描
0 4
8.4.4 按键消
抖
0 5
8.4.5 矩阵按
键的扫描
8 函数进阶与按键
8.4 按键
10
Part One
9 步进电机与蜂鸣器
11.3 USB转串口通信
11.4 IO口模拟 UART串口通信
11.5 UART串口通信的基本应用
11.6 通信实例与 ASCII码
11 UART串口通信
11.7 练习题
11.5.1 通信的三种基本类型
11.5.3 UART串口程序
11 UART串口通信
11.5 UART串口通信的基本应用
10.1.3 字节操作修改位的技巧
10.1.5 秒表程序
10 实例练习与经验积累
10.1 数字秒表实例
10.1.2 定时时间精准性调整
10.1.4 数码管扫描函数算法改进
12
Part One

手把手教你学51单片机ppt课件

C/T
定时器或计数器选择位。该位被清零时用作定时器功能（内部系统时钟），被置1用作计数器功能。
8
TMOD——定时器模式寄存器M1/M0工作模式
M1 M0 工作模式
描述
00
01 10 11
0
兼容8048单片机的13位定时器，THn的8位和TLn的5 位组成一个13位定时器。
1
THn和TLn组成一个16位的定时器。
14
15
2 IT1
1 IE0
0 IT0
7
TMOD—定时器模式寄存器的位分配（地址0x89、不可位寻址）
位
7
6
符号 GATE(T1) C/T(T1)
复位值
0
0
5 M1(T1)
0
4
3
2
M0(T1) GATE(T0) C/T(T0)
0
0
0
1 M1(T0)
0
0 M0(T0)
0
TMOD——定时器模式寄存器的位描述
符号
6
TCON—定时器控制寄存器的位分配（地址0x88、可位寻址）
位
7
6
5
4
3
2
1
0
符号 TF1 TR1 TF0 TR0 IE1 IT1 IE0 IT0
复位 0
0
0
0
0
0
0
0
值
TCON——定时器控制寄存器的位描述
位符号
描述
7 TF1 定时器1溢出标志。一旦定时器1发生溢出时硬件置1。清零有两种方式：软件清零，或
定时器：打开定时器后，定时器"存储寄存器" 的值经过一个机器周期自动加1，也就是说，机器周期是定时器的计数周期。

手把手教你学51单片机

传语
圈内资深单片机工程师精心编写，包含丰富的实践经验和专业技术精心设计大量的应用实例，与读者分享51单片机应用开发过程中的经验和心得安排有“提示”、“注意”、“说明”小栏目，将实际工作中遇到的问题各个击破
内容简介
本书语言简洁，由浅入深、循序渐进，基础知识与设计实践紧密结合，边讲边练，利于读者举一反三，巩固所学的知识。随书配套光盘内容超值丰富，不但提供了书中范例的代码和电路图，而且提供了多媒体视频教学录像，手把手引导读者直观深入地学习。
目录
第1章 MCS-51系列单片机的起源和发展 1 1.1 MCS-51系列单片机的起源 2 1.1.1单片机的诞生 2 1.1.2单片机的历史 2 1.1.3 MCS-51单片机的历史 3 1.1.4 MCS-51系列单片机的特点 4 1.2 MCS-51系列单片机的发展现况 5 1.2.1概述 5 1.2.2最新51系列单片机介绍 6 1.3小结 12 第2章开发一个51系列单片机项目需要的资源 14
本书适合广大51单片机使用者阅读，也是从事单片机设计的科技工作者必备的首选宝典；同时也可作为大中专院校、高职计算机专业学生，以及社会相关培训班学员的教材。
前言
目前，51系列单片机在我国已得到大力推广和广泛应用，从工业控制系统到小型电子产品都可以见到51单片机的身影，它经典的结构使其成为单片机学习的入门首选，得到了广大单片机使用者的一致推崇，关于51单片机学习和应用的书也五彩纷呈，本书也是其中的一本。
谢谢观看
作者简介
惠仇，1999年毕业于北方工业大学，长期从事单片机应用开发工作，曾经参与和独立设计过的项目有条码门禁机、可视对讲系统、税控加油机、税控收款机、压力测试系统等，其中可视对讲项目获得国家专利，这些项目均以单片机为核心来实现项目设计功能，并使用了许多最新流行的单片机种类和设计方法。

手把手教你学51单片机之十八 RS485通信与Modbus协议

在工业控制、电力通讯、智能仪表等领域，通常情况下是采用串口通信的方式进行数据交换。

最初采用的方式是RS232接口，由于工业现场比较复杂，各种电气设备会在环境中产生比较多的电磁干扰，会导致信号传输错误。

除此之外，RS232接口只能实现点对点通信，不具备联网功能，最大传输距离也只能达到几十米，不能满足远距离通信要求。

而RS485则解决了这些问题，数据信号采用差分传输方式，可以有效的解决共模干扰问题，最大距离可以到1200米，并且允许多个收发设备接到同一条总线上。

随着工业应用通信越来越多，1979年施耐德电气制定了一个用于工业现场的总线协议Modbus协议，现在工业中使用RS485通信场合很多都采用Modbus协议，本节课我们要讲解一下RS485通信和Modbus协议。

单单使用一块KST-51开发板是不能够进行RS485实验的，应很多同学的要求，把这节课作为扩展课程讲一下，如果要做本课相关实验，需要自行购买USB转485通信模块。

18.1 RS485通信实际上在RS485之前RS232就已经诞生，但是RS232有几处不足的地方：1、接口的信号电平值较高，达到十几V，容易损坏接口电路的芯片，而且和TTL电平不兼容，因此和单片机电路接起来的话必须加转换电路。

2、传输速率有局限，不可以过高，一般到几十Kb/s就到极限了。

3、接口使用信号线和GND与其他设备形成共地模式的通信，这种共地模式传输容易产生干扰，并且抗干扰性能也比较弱。

4、传输距离有限，最多只能通信几十米。

5、通信的时候只能两点之间进行通信，不能够实现多机联网通信。

针对RS232接口的不足，就不断出现了一些新的接口标准，RS485就是其中之一，他具备以下的特点：1、我们在讲A/D的时候，讲过差分信号输入的概念，同时也介绍了差分输入的好处，最大的优势是可以抑制共模干扰。

尤其工业现场的环境比较复杂，干扰比较多，所以通信如果采用的是差分方式，就可以有效的抑制共模干扰。

手把手教你学51单片机-PCB设计基础指南

Altium Designer 实例演示

设计目标：Байду номын сангаасTC89C52最小系统板

大致评估所需资源主芯片、电阻、电容、晶振、排针、按键、LED
创建器件的原理图库绘制电路原理图创建器件的PCB库

绘制PCB图
DRC检查
结束寄语4;等搜索引擎
高手都是在实践挫折中成长起来的 “画PCB，不是一门技术，而是艺术！”
手把手教你学单片机
--PCB设计基础指南
金沙滩工作室作者：崔长胜
PCB的种类

单面板（只在一个面走线）双面板（在两个面都走线）多层板（4、6、8、10......）（出两个面外还有内层）柔性PCB（触摸屏等的连接）
PCB的制作步骤
（工业企业环境下的PCB制作步骤）

绘制电路原理图绘制PCB图 (导出为制板文件Gerber等) 将PCB图交由加工厂制作焊接器件并调试验证
绘制PCB的工具软件

Altium公司产品
Protel、Altium Designer

MentorGraphics公司产品
PADS、MentorWG

Cadence公司产品
OrCAD、Allegro SPB
(我们以Altium Designer为例进行后续的讲解和操作)
Altium Designer PCB设计步骤

绘制电路原理图 (需要原理图器件库的支持) 将原理图导入到PCB中 (需要PCB器件库的支持)

PCB布局布线
PCB电气规则检查DRC
Altium Designer PCB设计步骤

1小时学会51单片机C语言入门教程

1小时学会51单片机C语言入门教程相信很多爱好电子的朋友,对单片机这个词应该都不会陌生了吧。

不过有些朋友可能只听说他叫单片机，他的全称是什么也许并不太清楚，更不用说他的英文全称和简称了。

单片机是一块在集成电路芯片上集成了一台有一定规模的微型计算机。

简称为:单片微型计算机或单片机 (Single Chip Computer)。

单片机的应用到处可见，应用领域广泛，主要应用在智能仪表、实时控制、通信、家电等方面。

不过这一切都没什么关系，因为我(当然也包括任何人)都是从不知道转变成知道的，再转变成精通的。

现在我只想把我学习单片机的经历，详细地讲叙给大家听听，可能有些大虾会笑话我，想:那么简单的东西还在这里卖弄。

但是你错了，我只是把我个人学习的经历讲述一遍而已，仅仅对那些想学习单片机，但又找不到好方法或者途径的朋友，提供一个帮助，使他们在学习过程中，尽量少走些弯路而已～首先，你必须有学习单片机的热情，不是说今天去图书馆看了一个下午关于单片机的书，而明天玩上半天，后天就不知道那个本书在讲什么东西了。

还是先说说我吧，我从大二的第一个学期期末的时候才开始接触单片机，但在这之前，正如上面所说的:我知道有种芯片叫单片机，但是具体长成什么样子，却一点也不知道～看到这里很多朋友一定会忍不住发笑。

嘿嘿，你可千万别笑，有些大机长成什么样子呢～而我对单片机的痴迷更是常四毕业的人也同样不知道单片人所不能想象的地步，大二的期末考试，我全放弃了复习，每当室友拿着书在埋头复习的时候，我却捧着自己从图书馆借的单片机书在那看，虽然有很多不懂，或但是我还是坚持了下来，当时我就想过，为了单片机值不值得我这样去付出，许这也是在一些三流学校的好处吧，考试挂科后，明年开学交上几十元一门的补考费，应该大部分都能过了。

于是，我横下一条心，坚持看我的单片机书和资料。

当你明白了单片机是这么一回事的时候，显而易见的问题出来了:我要选择那种语言为单片机编写程序呢,这个问题，困扰了我好久。

51单片机自学教程

51单片机自学教程(1)什么是单片机，从工作原理上讲，单片机就是一种微型计算机，是一种“程序存储式”计算机。

它是在一块硅片上集成了中央处理器（CPU）、随机存储器（RAM）、程序存储器（ROM或EPROM）、定时/计数器以及各种I/O接口，也就是集成在一块芯片上的计算机。

在现在的社会生活中，可以说“单片机”无处不在，象全自动洗衣机、空调、工业自动控制等方面都是在内置“单片机”的情况下实现的。

随着社会的发展，“单片机”以越来越和我们的生活息息相关。

一.单片机内部结构：微处理器（CPU）主要由：运算器、数据总线、控制器组成。

运算器内部我们不去细研究只要知道组成，关键是如何控制它使用它，而我们能操作的只有累加器A、寄存器B、程序状态字寄存器PSW；而控制器是计算机的指挥中心，如人脑的神经中枢，有必要搞清它的组成和原理。

1.控制器指令部件：包括程序计数器、指令寄存器、指令译码器等；程序计数器PC：（Program Counter)程序是指令的集合，计算机运行时，通常按顺序执行存放在存储器中的程序。

先由PC 指出当前要执行指令的地址，每当该指令取出后，PC的内容自动加1（除转移指令外），指向按顺序排列的下一条指令的地址。

在正常情况下，CPU按顺序逐条地执行指令。

如遇转移指令（JMP）、调用子程序指令（CALL）或返回指令（RET）等，这些指令就会把下一条指令的地址直接置入PC中。

程序计数器的位数决定了CPU所能寻址的存储空间。

指令寄存器IR（Instruction Register)：它用来存放当前要执行的指令内容，它包括操作码和地址码两部分。

操作码送往指令译码器；地址码送往操作数地址形成电路。

指令译码器ID:(Instruction Decoder)：它是分析指令功能的部件。

堆栈指示器SP(Stack Pointer)：堆栈指针是专用的寄存器，堆栈区一般设置在内存单元区RAM。

堆栈中的数据是以“后进先出”的结构方式处理的。

手把手教你学51单片机ppt课件

是SCM的诞生年代，“单机片”一词即由此而来。
第三阶段（1982-1990）
8位单片机的巩固发展及16位单片机的推出阶段，也是单片机向微控制器发展的阶段。 Intel公司推出的MCS – 96系列单片机，将一些用于测控系统的模件集成到片内，如A / D 、D / A 转换、PWM（脉宽调制）及WDT（看门狗）等，在单片机的片内集成有这
手把手教你学51单片机ppt 课件
目录
• 51单片机概述 • 51单片机基础知识 • 51单片机指令系统与汇编语言 • 51单片机C语言编程基础
目录
• 51单片机开发环境与工具 • 51单片机应用实例与实验
01
51单片机概述
51单片机定义与特点
定义
51单片机是对兼容Intel 8051指令系统的单片机的统称。该系列单片机的始祖是Intel的8051单片机，后来随着 Flash rom技术的发展，8051单片机取得了长足的进展，成为应用最广泛的8位单片机之一，其代表型号是 ATMEL公司的AT89系列，它广泛应用于工业测控系统之中。
ASCII码
美国标准信息交换代码，用于表示字符的编码，包括字母、数字、标点符号等。
51单片机内部结构
CPU
中央处理器，负责执行指令和处理数据。
ROM
只读存储器，用于存储固定程序和常数。
定时器/计数器
用于计时和计数操作。
RAM
随机存取存储器，用于存储临时数据和程序执行过程中的变量。
I/O端口
输入/输出端口，用于与外部设备通信和数据交换。
寄存器寻址
操作数在寄存器中，适用于快速访问和操作寄存器中的数据。
位寻址
直接对内存单元的某一位进行操作，适用于位操作和控制标志位的设置与清除。

手把手教你学51单片机(C语言版)

10.1 数字秒表实例
10.1.2 定时时间精准性调整
10.1.4 数码管扫描函数算法改进
12
Part One
11 UART串口通信
11 UART串口通信
11.1 串行通信的初步认识
11.2 RS-232通信接口
11.3 USB转串口通信
11.4 IO口模拟 UART串口通信
11.5 UART串口通信的基本应用
A
C
E
13.2 1602整屏移动
13.4 计算器实例
13.6 练习题
13.1 通信时序解析
13.3 多.c文件的初步认识
B
13.5 串口通信机制和实用的串口例程
D
F
15
Part One
14 I^2C总线与E^2PROM
14 I^2C总线与E^2PROM
14.1 I2C时序初步认识
14.2 I2C寻址模式
18 RS-485通信与Modbus协议
01
18.1 RS485通信
02
18.2 Modbus 通信协议介绍
18.2.1 Modbus协议特点 18.2.2 RTU协议帧数据
03
18.3 Modbus 多机通信例程
04
18.4 练习题
20
Part One
19 实践项目开发——多功能电子钟
19 实践项目开发——多功能电子钟
1.6 答读者问
03
Part One
2 点亮你的LED
2 点亮你的LED
2.1 单片机的内部资源
2.2 单片机最小系统
2.3 LED小灯
2.6 练习题
2.5 程序下载

手把手教你学51单片机之十八RS485通信与Modbus协议

在工业控制、电力通讯、智能仪表等领域，通常情况下是采用串口通信的方式进行数据交换。

最初采用的方式是 RS232 接口，由于工业现场比较复杂，各种电气设备会在环境中产生比较多的电磁干扰，会导致信号传输错误。

除此之外，RS232 接口只能实现点对点通信，不具备联网功能，最大传输距离也只能达到几十米，不能满足远距离通信要求。

而 RS485 则解决了这些问题，数据信号采用差分传输方式，可以有效的解决共模干扰问题，最大距离可以到1200 米，并且允许多个收发设备接到同一条总线上。

随着工业应用通信越来越多， 1979 年施耐德电气制定了一个用于工业现场的总线协议 Modbus 协议，现在工业中使用RS485 通信场合很多都采用 Modbus 协议，本节课我们要讲解一下 RS485 通信和Modbus 协议。

单单使用一块KST-51 开发板是不能够进行RS485 实验的，应很多同学的要求，把这节课作为扩展课程讲一下，如果要做本课相关实验，需要自行购买USB 转 485 通信模块。

18.1 RS485通信实际上在 RS485 之前 RS232 就已经诞生，但是RS232 有几处不足的地方：1、接口的信号电平值较高，达到十几V ，容易损坏接口电路的芯片，而且和TTL 电平不兼容，因此和单片机电路接起来的话必须加转换电路。

2、传输速率有局限，不可以过高，一般到几十Kb/s 就到极限了。

3、接口使用信号线和GND 与其他设备形成共地模式的通信，这种共地模式传输容易产生干扰，并且抗干扰性能也比较弱。

4、传输距离有限，最多只能通信几十米。

5、通信的时候只能两点之间进行通信，不能够实现多机联网通信。

针对 RS232 接口的不足，就不断出现了一些新的接口标准，RS485 就是其中之一，他具备以下的特点：1、我们在讲A/D 的时候，讲过差分信号输入的概念，同时也介绍了差分输入的好处，最大的优势是可以抑制共模干扰。

尤其工业现场的环境比较复杂，干扰比较多，所以通信如果采用的是差分方式，就可以有效的抑制共模干扰。

零基础入门51单片机图文教程（ProteusKeil）

零基础入门51单片机图文教程（ProteusKeil）参考资料：零、前言我一直认为看资料还不如先动手试试，在“做”的过程中“学”，先打下基础、建立兴趣，再戒骄戒躁好好看看书，搞明白一些常识。

但是网上的教程往往都比较片面，要么给几张图、几段代码就算完事了，环境如何安装、细节小问题是怎么回事都讲的不是很详细，所以这篇文章就是要把每一步都讲的详细了，真正0基础也能看得懂、学的会，不用再去搜其他资料，真的手把手也就这个效果了。

一、准备 1 硬件：需要有一台电脑，笔记本、台式机都行 2 环境：请使用官方原版（不要用ghost、精简系统）的XP或WIN7，很多莫名其妙的问题都是缺少一些dll文件，所以一定要用官方原版的系统，若不想重装电脑可以使用VMware安装虚拟机。

另外尽量使用32位的系统，毕竟这些软件都比较老了 3 软件： 1）Proteus 8.4 SP0 1）第七步：正确路径可能是“C:\Program Files (x86)\LabcenterElectronics\Proteus 8 Professional”，将破解包中的BIN目录覆盖到这里即可 2）第八步：正确路径可能是“C:\ProgramData\Labcenter Electronics\Proteus 8 Professional”，将破解包中的MODELS目录覆盖到这里即可（不要修改默认安装位置，找不到正确路径的话可以搜索下“Proteus 8 Professional”这个关键词） 2）Proteus 8.4 汉化包下载地址：本文末尾处 3）Keil 5 1）使用注册机生成注册码时，因为现在Keil 5是针对ARM的所以在注册机的Target栏需选择为ARM而不是C51 4）Keil 5 C51依赖包 4 安装：按下载页面的方法安装好，如果安装过程中有什么问题，一定要注意你操作系统的版本，以及是否是原生系统二、在proteus绘制硬件电路这里我们只实现最简单的功能：点亮一个LED灯 1、打开proteus，点击首页的“新建工程”新建一个项目 2、在新建工程向导里依次操作如下： 1）输入项目名称、选择项目存储位置 2）原理图：DEFAULT 3）PCB布板设计：不创建 4）固件：没有固件的项目 5）点击“完成”按钮完成新项目的创建 3、在电路图中放置我们需要的三个器件：51单片机、LED灯、电源并连线 1）51单片机在界面中点击“P”（P和L代表的是元件模式）在元器件选择窗口中输入51单片机的型号进行搜索，关键字“C52”（51单片机的常用型号是AT89C52）。
