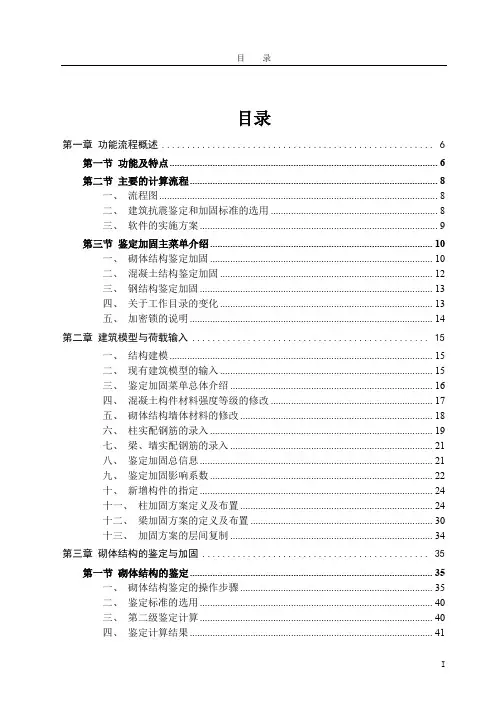

目录第一章功能流程概述 (6)第一节功能及特点 (6)第二节主要的计算流程 (8)一、流程图 (8)二、建筑抗震鉴定和加固标准的选用 (8)三、软件的实施方案 (9)第三节鉴定加固主菜单介绍 (10)一、砌体结构鉴定加固 (10)二、混凝土结构鉴定加固 (12)三、钢结构鉴定加固 (13)四、关于工作目录的变化 (13)五、加密锁的说明 (14)第二章建筑模型与荷载输入 (15)一、结构建模 (15)二、现有建筑模型的输入 (15)三、鉴定加固菜单总体介绍 (16)四、混凝土构件材料强度等级的修改 (17)五、砌体结构墙体材料的修改 (18)六、柱实配钢筋的录入 (19)七、梁、墙实配钢筋的录入 (21)八、鉴定加固总信息 (21)九、鉴定加固影响系数 (22)十、新增构件的指定 (24)十一、柱加固方案定义及布置 (24)十二、梁加固方案的定义及布置 (30)十三、加固方案的层间复制 (34)第三章砌体结构的鉴定与加固 (35)第一节砌体结构的鉴定 (35)一、砌体结构鉴定的操作步骤 (35)二、鉴定标准的选用 (40)三、第二级鉴定计算 (40)四、鉴定计算结果 (41)I五、选择不同鉴定规范时应关注的内容 (42)第二节砌体结构的加固设计 (43)一、砌体结构加固设计操作步骤 (43)二、面层/板墙加固方案输入 (45)三、加固设计 (48)四、砌体墙的加固计算方法 (48)五、加固设计规范标准的选用 (48)六、加固设计计算结果 (49)七、选择不同加固设计规范时应关注的内容 (50)八、震损建筑构件的修复和加固设计 (50)第三节砌体结构鉴定加固技术条件 (51)一、第二级鉴定的计算原理 (51)二、结构抗震计算原理 (54)三、加固设计的第二级鉴定计算 (56)四、加固设计的抗震承载力计算和刚度计算 (59)第四章钢筋混凝土结构的鉴定与加固 (63)第一节钢筋混凝土结构建模和荷载输入 (63)一、建筑实测构件强度的输入 (64)二、鉴定加固设计参数的输入 (64)三、加固方案中新增构件的输入 (65)四、梁、柱、墙实配钢筋的录入 (65)第二节钢筋混凝土结构的鉴定 (65)一、混凝土结构鉴定的操作步骤 (65)二、第二级鉴定计算 (67)三、鉴定计算结果 (68)第三节混凝土结构的加固设计 (72)一.混凝土结构加固设计操作步骤 (72)二、混凝土构件加固方案输入 (73)三、加固设计计算结果 (75)五、震损建筑构件的修复和加固设计 (81)第四节楼层受剪承载力计算 (82)一、说明 (82)二、第二级鉴定 (82)三、加固设计 (87)第五章底层框架砖房结构的鉴定与加固 (105)第一节底层框架砖房结构的一般设计流程 (105)II第二节底层框架砖房结构建模和荷载输入 (106)一、建筑实测构件强度的输入 (107)二、鉴定加固设计参数的输入 (108)三、加固方案中新增构件的输入 (108)第三节底层框架砖房结构的鉴定 (108)一、底层框架砖房结构鉴定的操作步骤 (108)二、鉴定标准的选用 (113)三、第二级鉴定计算 (113)四、底层框架房屋的侧移刚度计算 (114)五、上部传来的地震作用和风荷载作用的分配和查询 (115)六、鉴定计算结果 (117)七、选择不同鉴定规范时应关注的内容 (119)第四节底层框架砖房结构的加固设计 (119)一、底层框架砖房结构加固设计操作步骤 (119)二、砌体墙的加固计算方法 (121)三、加固设计规范标准的选用 (122)四、加固设计计算结果 (122)五、选择不同加固设计规范时应关注的内容 (122)第六章加固布置平面图 (123)第一节加固平面图 (124)一、绘图参数 (124)二、重画新图 (125)三、柱标注 (125)四、柱标注换位 (127)五、梁标注 (127)六、梁标注换位 (129)七、墙标注 (129)八、墙标注换位 (130)九、填充新构件 (130)十、移动标注 (130)十一、修改标注 (130)第二节加固大样图 (130)一、大样图 (131)二、拾取大样图 (133)第七章钢筋混凝土单构件加固设计 (135)第一节界面及操作 (135)III第二节钢筋混凝土构件加固设计技术条件 (136)一、增大截面法 (136)二、置换混凝土法 (143)三、外粘型钢加固法 (148)四、粘贴纤维复合材加固法 (151)五、粘贴钢板加固法 (159)六、钢丝绳网片-聚合物砂浆外加层加固法 (166)第八章 B类建筑抗震鉴定相关技术条件 (171)第一节内力调整系数 (171)第二节构件截面设计 (173)一、总则 (173)二、框架梁截面设计 (174)三、框架柱截面设计 (176)四、剪力墙截面设计 (178)五、连系梁截面设计 (180)六、钢构件的截面验算 (180)七、钢管混凝土构件的截面验算 (183)八、钢骨混凝土构件的截面验算 (183)第三节砌体结构设计 (183)第九章钢结构鉴定加固 (186)第一节简介 (186)第二节二维模型输入 (186)一、构件加固 (187)二、构件设计工作条件类别 (189)三、加固荷载布置 (190)第三节二维结构计算与结果查看 (190)一、加固时名义应力图 (191)二、加固后钢结构应力图 (191)三、加固时设计内力图 (193)四、内力包络图 (193)五、恒载内力图 (194)六、活载内力包络图 (194)七、风载弯矩图 (194)八、地震作用弯矩图 (194)九、钢梁挠度图 (194)十、节点位移图 (196)IV十一、分析结果的文本输出 (197)第四节二维分析的荷载组合和内力计算原则 (197)一、活荷载的予组合和内力组合原则 (197)二、荷载效应组合 (198)三、加固时设计内力 (213)第五节加固构件计算 (213)一、负荷加固名义应力计算与控制 (213)二、受弯构件加固抗弯强度计算 (213)三、受弯构件加固抗剪强度计算 (214)四、稳定计算换算强度计算 (214)五、弯构件加固整体稳定计算 (214)六、加固构件的总挠度计算 (215)七、焊接加固构件的焊接残余挠度计算 (215)八、轴心受力加固构件强度计算 (215)九、轴心受压加固构件整体稳定计算 (216)十、拉弯或压弯加固构件强度计算 (216)十一、单向压弯加固构件弯矩作用平面内稳定计算 (216)十二、单向压弯加固构件弯矩作用平面外稳定计算 (217)十三、双向压弯加固构件稳定计算 (217)第六节单构件鉴定加固设计 (218)一、柱构件鉴定加固设计 (218)二、梁构件鉴定加固设计 (219)V第一章功能流程概述第一节功能及特点PKPM推出建筑抗震鉴定和加固设计软件,该软件功能特点如下:1.完成砌体结构、底层框架砌体结构和混凝土结构的鉴定与加固设计。

05版PKPM说明书

05版PKPM说明书

目录第一节PMCAD模型输入和荷载输入的改进 (1)(一)新的PMCAD主菜单 (1)(二)PMCAD主菜单1、建筑模型与荷载输入,程序的新界面 (1)(三)轴线输入的改进 (2)(四)构件定义和布置的对话框 (8)(五)增加【次梁布置】 (11)(六)增加【布层间梁】菜单 (12)(七)增加墙材料(混凝土或砌体两种之一)定义 (12)(八)增加错层斜梁的成批输入方式 (13)(九)【层间编辑】和【层间复制】的方便操作对话框 (14)(十)新增加的【荷载输入】菜单 (14)(十一)【楼面恒活】菜单 (19)(十二)【楼层组装】菜单 (20)(十三)改进的【工程拼装】功能 (20)(十四)新增加的【整体模型】菜单 (21)(十五)常用工具条和下拉菜单 (23)(十六)【退出】的系列选项操作 (25)(十七)关于2005版本对旧版本数据的处理 (26)(十八)关于建模的注意事项 (27)(十九)PMCAD软件在荷载输入中应注意的事项 (28)(二十)PMCAD主菜单2增加对不同构件的混凝土和钢的强度等级定义 (30)(二十一)PMCAD主菜单3只有【楼面荷载】和【次梁荷载】菜单 (30)(二十二)程序的容量扩大 (31)第二节结构平面和楼板配筋施工图 (31)(一)用户界面和菜单: (31)(二)楼板内力和变形计算: (32)(三)增加楼板的人防设计功能: (37)(四)绘制结构平面施工图和楼板配筋图: (39)第三节砌体结构主要改进 (48)(一)底部框架-抗震墙结构增加按墙梁计算托梁的设计方法 (48)(二)底部框架-抗震墙结构增加底框荷载图 (50)(三)改进砌体结构和底部框架-抗震墙结构竖向荷载的倒算和传递 (50)(四)改进底部框架-抗震墙结构侧移刚度比计算 (50)第四节AUTOCAD 平面图向建筑模型转化 (51)第五节接力三维结构计算的梁柱施工图设计 (60)(一)新增绘制旧图功能 (60)(二)梁的竖向强制归并功能 (62)(三)梁支座修改方式的改进 (62)(四)钢筋修改的多种方式 (63)(五)正常使用极限状态验算与根据允许裂缝选筋 (68)(六)更加完善的自动配筋功能 (70)(七)新的立剖面施工图模块 (73)(八)新的界面和风格统一的通用功能 (76)第六节PK二维建模计算绘图改进 (78)(一)全新的操作界面 (78)(二)PK数据交互输入和计算 (79)(三)框、排架和梁柱施工图 (89)(四)地震力计算方面的改进: (98)第七节剪力墙辅助设计程序JLQ的主要改进 (100)(一)调整后的主菜单 (100)(二)生成数据 (101)(三)编辑配筋 (102)(四)画平面图 (105)(五)截面注写图 (106)第八节LTCAD主要新增功能和改进 (111)(一)全新风格的用户操作界面 (111)(二)快捷的楼梯建模过程,更多楼梯类型的处理 (111)(三)准确的配筋计算,方便的配筋较核和修改 (115)(四)贴近用户的楼梯施工图绘制模块 (117)(五)完善的即时帮助系统 (119)第一节PMCAD模型输入和荷载输入的改进(一)新的PMCAD主菜单增加了主菜单1的工作内容,把原在PMCAD主菜单3中梁、墙、柱和节点的荷载输入改到这里执行,还把原在PMCAD主菜单2中次梁和层间梁的输入改到这里执行。

PKPM软件说明书-复杂楼板分析与设计软件SLABCAD

PKPM软件说明书-复杂楼板分析与设计软件SLABCAD

前言随着现代多、高层建筑的发展,结构体系越来越呈现出多样化的特点,板柱结构、厚板转换层结构、楼板局部开大洞结构、以及大开间预应力板结构等越来越多。

对于这些特殊结构,其楼板的受力是相当复杂的,传统的楼板设计方法已难以适应这些复杂工程的要求。

而且,以往的结构软件大多不能给出楼板的配筋结果,楼板的设计主要还是通过读取内力结果再用手工进行设计。

SLABCAD程序正是针对这种现状而开发的,它采用有限元方法对各种复杂楼板进行分析,求出节点内力并进行节点配筋,并对相对规则楼板采用板带设计的方法进行板带配筋计算及裂缝、挠度、冲切验算,更好的满足工程设计的需要。

目录目录 (I)第1章简介 .. (11.1SLABCAD的功能 (11.2板带设计思路 (21.3适用范围 (21.4程序组成 (21.5主要文件列表 (31.6板带设计流程图 (4第2章复杂楼板有限元分析与设计 (52.1前处理 (52.1.1 计算楼层 (62.1.2 参数输入 (62.1.3 楼板修改 (82.1.4 荷载输入 (102.1.5 支座沉降 (102.1.6 约束输入 (102.1.7 预应力筋 (112.1.8 生成数据 (112.2有限元分析计算 (132.3后处理 (142.3.1 荷载工况 (142.3.2 板挠度 (152.3.3 板弯矩Mx、My (172.3.4 板配筋和设计控制内力 (17 2.3.5 预应力板 (172.3.6 计算结果文本文件 (19第3章板带交互设计及验算 (20 3.1板带前处理 (203.1.1 截面划分 (203.1.2 参数设置 (213.2板带修改 (233.2板带计算 (243.2.1. 内力计算 (243.2.2. 配筋&验算 (243.3板带后处理 (243.3.1 板带类型选择 (24 3.3.2 截面显示 (243.3.3 内力结果 (253.3.4 内力包络 (26I3.3.5 配筋结果 (263.3.6 验算结果 (273.3.7 板带信息 (293.3.8 文本输出 (313.4板带设计技术条件 (32 3.4.1 板带划分 (323.4.2 截面划分 (343.4.3 内力计算 (343.4.4 板带设计及验算 (363.4.5 板带设计及验算应用简明实例 (45 第4章预应力筋的交互输入 (534.1概述 (534.1.1 程序概述 (534.1.2 技术条件 (534.1.3 使用说明 (644.2参数设置 (654.2.1 材料参数 (654.2.2 设计与施工参数 (664.3重绘图形 (674.4布索 (674.4.1 基本概念 (684.4.2 定位 (724.4.3 修改 (784.4.4 删除 (804.4.5 复制 (804.5线型 (814.5.1 线型定义 (814.5.2 线型布置 (834.5.3 线型删除 (834.5.4 线型修改 (844.5.5 线型复制 (864.6数据检查 (864.7等效荷载 (874.8层间复制 (884.8.1 标准层的层间复制 (894.8.2 非标准层的层间复制 (894.9文件保存 (894.9.1 “保存文件”菜单 (904.9.2 “存盘退出”菜单 (90第5章预应力板施工图和施工资料 (91 5.1“归并统计”菜单 (915.2“绘平面图”菜单 (92II5.3“绘定位图”菜单 (935.4“铺索顺序”菜单 (94第6章近期修改及常见问题解答 (95 6.1最新修改说明 (956.1.1 前处理修改 (956.1.2 核心分析程序修改 (976.1.3 后处理修改 (976.1.4板带交互设计及验算修改 (986.2常见问题解答 (99IIISLABCAD 第1章简介1第1章简介复杂楼板分析与设计软件SLABCAD 可完成板柱结构、厚板转换层结构、楼板局部开大洞结构、以及大开间预应力板结构等复杂类型楼板的计算分析和设计。

PKPM说明

PKPM说明

砼梁和劲性梁其中:As1、As2、As3为梁上部(负弯矩)左支座、跨中、右支座的配筋面积(cm2);Asm1、Asm2、Asm3表示梁下部(负弯矩)左支座、跨中、右支座的配筋面积(cm2);Asv表示梁在Sb范围内的箍筋面积(cm2),取抗剪箍筋Asv与剪扭箍筋Astv的大值;Ast表示梁受扭所需要的纵筋面积(cm2);Ast1表示梁受扭所需要周边箍筋的单根钢筋的面积(cm2)。

G,TV分别为箍筋和剪扭配筋标志。

梁配筋计算说明:1.对于配筋率大于1%的截面,程序自动按双排筋计算;此时,保护层取60mm;2.当按双排筋计算还超限时,程序自动考虑压筋作用,按双筋方式配筋;3.各截面的箍筋都是按用户输入的箍筋间距计算的,并按沿梁全长箍筋的面积配箍率要求控制。

若输入的箍筋间距为加密区间距,则加密区的箍筋计算结果可直接参考使用,如果非加密区与加密区的箍筋间距不同,则应按非加密区箍筋间距对计算结果进行换算;若输入的箍筋间距为非加密区间距,则非加密区的箍筋计算结果可直接参考使用,如果加密区与非加密区的箍筋间距不同,则应按加密区箍筋间距对计算结果进行换算。

钢梁其中:R1表示钢梁正应力与强度设计值的比值F1/f;R2表示钢梁整体稳定应力与强度设计值的比值F2/f;R3表示钢梁剪应力与强度设计值的比值F3/fv。

其中 F1,F2,F3 的具体含义:F1 = M/(Gb Wnb)F2 = M/(Fb Wb)F3(跨中)= V S/(I tw), F3(支座)= V/Awn矩形混凝土柱或劲性混凝土柱在左上角标注:(Uc)、在柱中心标柱:Asv、在下边标注:Asx、在右边标注:Asy、引出线标注:As_corner其中:As_corner为柱一根角筋的面积,采用双偏压计算时,角筋面积不应小于此值,采用单偏压计算时,角筋面积可不受此值控制(cm2)。

Asx,Asy分别为该柱B边和H边的单边配筋,包括角筋(cm2)。

Asv表示柱在Sc范围内的箍筋,它是取柱斜截面抗剪箍筋和节点抗剪箍筋的大值(cm2)。

PKPM使用手册说明及使用方法

PKPM使用手册说明及使用方法

P K P M使用手册说明及使用方法文档编制序号:[KKIDT-LLE0828-LLETD298-POI08]PKPM使用手册、说明及使用技巧一、人机交互方式本章执行PMCAD的主菜单A、人机交互方式输入各层平面数据1. 特点本程序采用屏幕交互式进行数据输入,具有直观、易学,不易出错和修改方便等特点。

PMCAD系统的数据主要有两类:其一是几何数据,对于斜交平面或不规则平面,描述几何数据是十分繁重的工作,为此本程序提供了一套可以精确定位的做图工具和多种直观便捷的布置方法;其二是数字信息,本程序大量采用提供常用参考值隐含列表方式,允许用户进行选择、修改,使数值输入的效率大大提高。

对于各种信息的输入结果可以随意修改、增删,并立即以图形方式显现出来。

使用户不必填写一个字符的数据文件,为用户提供了一个十分友好的界面。

由于该程序采用本专题自行开发的图形支持系统,具有下拉菜单、弹出菜单等目前最流行的界面风格,图形快捷清晰、色彩鲜明悦目、中文提示一目了然、支持各类显示屏。

2. 如何开始交互输入数据在运行程序之前应进行下列准备工作:(1) 熟知各功能键的定义(2) 为交互输入程序准备配置文件。

配置文件各为,在PM程序所在子目录中可以找到该文件的样本,用户需将其拷入用户当前的工作目录中,并根据工程的规模修改其中的“Width”值和“Height”值,它们的含意是屏幕显示区域所代表的工程的实际距离。

其它项目一般不必修改。

(3) 从PMCAD主菜单进入交互式数据输入程序,程序将显示出下列菜单:对于新建文件,用户应依次执行各菜单项;对于旧文件,用户可根据需要直接进入某项菜单。

完成后切勿忘记保存文件,否则输入的数据将部分或全部放弃。

(4) 程序所输的尺寸单位全部为毫米(mm)。

3. 各结构标准层的描述过程本程序对于建筑物的描述是通过建立其定位轴线,相互交织形成网格和节点,再在网格和节点上布置构件形成标准层的平面布局,各标准层配以不同的层高、荷载形成建筑物的竖向结构布局,完成建筑结构的整体描述。

pkpm施工软件 钢筋下料V1.5版说明书

pkpm施工软件 钢筋下料V1.5版说明书

钢筋下料版使用说明GJHZ中国建筑科学研究院建筑工程软件研究所2005年11月目录第一章功能简介............................................ 错误!未定义书签。

一.功能及特点 ............................................ 错误!未定义书签。

二.操作流程 .............................................. 错误!未定义书签。

第二章系统安装............................................ 错误!未定义书签。

一.运行环境 .............................................. 错误!未定义书签。

二.系统安装 .............................................. 错误!未定义书签。

三.本书约定 .............................................. 错误!未定义书签。

第三章主界面及各功能模块 .................................. 错误!未定义书签。

一.文件[F] ............................................... 错误!未定义书签。

1、............................................................ 新建工程错误!未定2、............................................................ 打开工程错误!未定3、............................................................ 修改工程错误!未定4、............................................................ 导入工程错误!未定5、............................................................ 打印料牌错误!未定6、................................................................ 保存错误!未定7、................................................................ 退出错误!未定二.钢筋编辑[E] ........................................... 错误!未定义书签。

PKPM施工安全设施计算系列软件说明书

PKPM施工安全设施计算系列软件说明书

PKPM施⼯安全设施计算系列软件说明书建筑施⼯安全设施计算软件SGJS使⽤说明和技术条件中国建筑科学研究院建筑⼯程软件研究所2011.09⽬录第⼀部分总述 (1)前⾔ (1)第⼀章软件的安装 (3)第⼆章软件的界⾯ (6)第⼆部分⼯程管理 (13)第⼀章⼯程及⼯程数据管理 (13)第⼆章⼯程⽅案管理 (15)第三部分主要计算内容 (17)第⼀章脚⼿架⼯程 (17)第⼀节落地式钢管脚⼿架设计 (18)第⼆节悬挑式型钢脚⼿架设计 (27)第三节悬挑式钢管脚⼿架设计 (34)第四节悬挑架阳⾓型钢设计 (36)第五节爬架计算 (38)第六节门式落地外架设计 (38)第七节落地式卸料平台设计 (40)第⼋节悬挑式卸料平台设计 (43)第九节格构式型钢井架的设计 (46)第⼗节⽵⽊脚⼿架的设计 (50)第⼗⼀节扣件钢管脚⼿架构造要求 (51)第⼆章碗扣脚⼿架⼯程 (53)第⼀节楼板模板⽀撑架设计计算 (53)第⼆节梁模板的⽀撑架设计计算 (58)第三章模板⼯程 (64)第⼀节柱模板的设计计算 (64)第⼆节梁模板计算 (69)- I -第三节⼤梁侧模及墙模板的设计计算 (71)第四节楼板模板⽀撑架设计计算 (75)第五节梁模板的⽀撑架设计计算 (80)第六节门式梁模板架设计计算 (87)第七节门式板模板架设计计算 (88)第⼋节混凝⼟受冲切承载⼒、局部受压计算 (88)第九节钢⽊⽴柱计算 (89)第四章塔吊基础⼯程 (89)第⼀节天然地基塔吊基础设计 (89)第⼆节矩形承台桩基础设计 (92)第三节三桩基础塔吊基础设计 (99)第四节单桩基础塔吊基础设计 (102)第五节⼗字交叉梁桩式基础设计 (106)第六节⼗字交叉梁基础设计 (107)第七节塔吊三附着设计计算 (108)第⼋节塔吊四附着设计计算 (112)第九节塔吊稳定性验算 (113)第⼗节塔吊桩基础稳定性计算 (114)第⼗⼀节格构柱稳定性计算 (116)第五章结构吊装⼯程 (117)第⼀节吊绳计算 (117)第⼆节吊装⼯具计算 (119)第三节滑车和滑车组计算 (122)第四节卷扬机牵引⼒和锚固压重计算 (123)第五节锚锭计算 (126)第六节柱绑扎吊点位置计算 (129)第六章⼤体积混凝⼟ (130)第七章混凝⼟⼯程 (134)第⼋章降排⽔⼯程 (138)第九章临时设施⼯程 (139)- II -第⼀节⼯地临时供⽔量计算 (139)第⼆节供⽔管径的计算 (141)第三节⼯地材料储备计算 (141)第四节⼯地临时供热计算 (141)第⼗章钢筋⽀架⼯程 (141)第⼀节钢筋⽀架⼯程 (142)第⼗⼀章附录⼯程 (144)第四部分⽅案设计 (145)第⼀章脚⼿架⼯程⽅案 (145)第⼀节落地式钢管脚⼿架施⼯⽅案 (146)第⼆节悬挑式脚⼿架⽅案 (152)第三节悬挑式卸料平台施⼯⽅案 (154)第⼆章模板⼯程⽅案 (155)第⼀节梁板模板⽀撑架⽅案设计 (155)第⼆节⼤模板⽅案设计 (157)第三节爬模施⼯⽅案设计 (158)第三章塔基施⼯⽅案的设计 (159)第⼀节梁板式基础设计 (159)第⼆节天然基础设计 (166)第三节桩与⼗字梁塔基⽅案设计 (166)第四节桩与承台塔基⽅案设计 (167)第四章起重结构吊装⽅案 (168)第⼀节龙门式型钢架⽅案 (168)第五章降排⽔⽅案 (168)第⼀节轻型井点降⽔施⼯⽅案 (168)第六章基坑施⼯⽅案 (168)第⼀节地下连续墙施⼯⽅案 (169)第⼆节⼟钉墙施⼯⽅案 (170)第三节钢板桩施⼯⽅案 (170)- III -第四节钢⽀撑安装施⼯⽅案 (170)第六节⼟层锚杆施⼯⽅案 (170)第七章施⼯⼯艺演⽰ (171)第⼀节落地式脚⼿架施⼯ (171)第⼆节混凝⼟墙施⼯ (171)第三节混凝⼟柱施⼯ (171)产品技术⽀持 (173)- IV -第⼀部分总述前⾔我国加⼊WTO,建筑施⼯领域⾯临国际竞争,国外建筑商在参与国内⼯程承包的同时,带来了国际先进的施⼯技术和管理模式。

PKPM 使用说明书

PKPM 使用说明书

引用PKPM(SA TWE)的总信息参数设定(第二版)2010年建筑师报考时间确定引用引用PKPM使用说明书(SA TWE)2009-11-13 11:42:16| 分类:默认分类| 标签:|字号大中小订阅引用hwen 的引用PKPM使用说明书(SA TWE)引用小雨的PKPM使用说明书(SA TWE)SA TWE使用说明一、SA TWE前处理有关操作说明参数补充定义多、高层结构分析需补充的参数共九项,它们分别为:总信息、风荷信息、地震信息、活荷信息、调整信息、配筋信息、设计信息地下室信息和砌体结构信息,对于一个工程,在第一次启动SA TWE主菜单时,程序自动将上述所有参数赋值(取多数工程中常用值作为其隐含值),并将其写到硬盘上名为SA T_DEF.PM文件中,以后再启动SA TWE时,程序自动读取SA T_DEF.SA T中的信息,在每次修改这些参数后,程序都自动存盘,以保证这些参数在以后使用中的正确性。

在结构分析设计过程中,可能会经常改变上述参数,在"参数补充定义"菜单内改变参数后,不必再重复执行"生成SA TWE数据"和"数据检查"菜单,可直接进行结构分析或配筋设计计算,SA TWE在进行结构分析或配筋设计计算时,直接读取SA T_DEF.PM文件中的有关参数。

特殊构件的颜色梁:梁分为普通梁、不调幅梁、连梁和刚性梁,其中暗青色普为普通梁,亮青色为不调幅梁,亮黄色为连梁,亮红色为刚性梁。

梁端约束有刚接、铰接和滑动支座梁三种情况,铰接支座端有一红色小圆点,滑动支座端有一白色小圆点。

柱:柱分为普通柱,框支柱、角柱、上端铰接柱、下端铰接柱、两端铰接柱,其中暗黄色为普通柱,暗紫色为框支柱,亮紫色为角柱,亮白色为上端铰接柱,暗白色为下端铰接柱,亮青色为两端铰接柱。

框支柱由程序自动生成,其它的特殊柱需用户定义。

墙:剪力墙有砼墙和砌体材料墙,砼墙又分为普通墙、地下室外墙和人防设计中的临空墙。

PKPM软件说明书-高精度平面有限元框支剪力墙计算及配筋软件FEQ

PKPM软件说明书-高精度平面有限元框支剪力墙计算及配筋软件FEQ



第四章
4.1 4.2 4.3 4.4 4.5 4.6 4.7 4.8 4.9
FEQ 的输出信息............................................ 24
单元划分图.................................................................................................................. 24 荷载作用图.................................................................................................................. 24 节点位移图.................................................................................................................. 25 等应力线图.................................................................................................................. 25 梁内力简图.................................................................................................................. 28 配筋简图...................................................................................................................... 29 节点位移、应力文件 .................................................................................................. 31 构件内力文件 .............................................................................................................. 31 构件配筋文件 .............................................................................................................. 33

PKPM V5软件说明书-接口使用说明

PKPM V5软件说明书-接口使用说明
1)打开 PKPM 数据转换中的“YJK”,然后选择“导入 YJK”。
2)选择 YJK 导出的 dtlmodel.ydb 文件,点击导入 PM,等待完成,生成的 dtlmodel.JWS 模型文件与 SAT_DEF_YDB.PM 参数设置文件默认与 dtlmodel.ydb 同一目录。
【PM 转模型内容】: 1、设计参数、楼层组装、标准层 2、构件:
撑端支座、水平转换支撑、单拉杆、抗震等级、材料强度、抗震支座。 4)特殊墙: 临空墙、地下室外墙、交叉斜筋、对角暗撑、竖向配筋率、墙柱、墙梁、临空墙荷载、 抗震等级。 5)特殊板: 弹性板 6、弹性板 3、弹性模、刚性板。 6)特殊节点: 附加质量。 7)支座位移 支座位移。 8)特殊属性 抗震等级、材料强度、人防构件、重要性系数、竖向地震构件。
PKPM 模型转 ETABS 接口 使用说明及技术条件
中国建筑科学研究院有限公司 建研科技股份有限公司 北京构力科技有限公司 2019 年 11 月
YJK 导入 PM 说明:
【操作步骤】: 1、单击 YJK 的建模模块左上角导出按钮。
2、然后在导出设置中选择“YJK 对外接口文件”,单击确定。
3、生成的文件“dtlmodel.ydb”默认在当db”文件。 4、导入步骤:
导荷方式均正常转入。 2)恒活荷载 板、板局部荷载、梁、墙、柱、节点、次梁、墙洞均正常转入。 3)人防荷载均正常转入
4)吊车荷载和移动荷载未转 5)其他工况均正常转入 4、SATWE 参数设置: 转换参数有以下内容,其他参数需用户自行设置: 总信息:水平力与整体坐标夹角、混凝土容重、钢材容重、裙房层数、转换层所在层号、 嵌固端所在层号、转换层指定为薄弱层、地下室层数、墙元细分最大控制长度、弹性板细分 最大控制长度、墙梁跨中节点作为刚性楼板从节点、结构材料信息、结构体系、恒活荷载计 算信息、风荷载计算信息、地震作用计算信息、结构所在地区、连梁按墙元计算控制跨高比、 考虑楼板自重、刚性楼板假定。

pkpm施工软件 钢筋下料V1.5版说明书

pkpm施工软件 钢筋下料V1.5版说明书

钢筋下料V1.5版使用说明GJHZ中国建筑科学研究院建筑工程软件研究所2005年11月目录第一章功能简介 (1)一.功能及特点 (1)二.操作流程 (1)第二章系统安装 (2)一.运行环境 (2)二.系统安装 (2)三.本书约定 (9)第三章主界面及各功能模块 (10)一.文件[F] (11)1、新建工程 (11)2、打开工程 (13)3、修改工程 (13)4、导入工程 (14)5、打印料牌 (15)6、保存 (16)7、退出 (16)二.钢筋编辑[E] (16)三.构件编辑[G] (16)8、新建构件 (17)9、删除构件 (17)10、新建楼层 (17)11、删除楼层及所有构件 (17)12、重命名 (17)13、设置钢筋接头 (17)四.选项[C] (18)五、查看[V] (24)六、帮助[H] (25)七、工具条 (25)九、快捷操作 (26)第一章功能简介钢筋下料是一项专业性很强的工作,传统的手工计算、画配筋简图,再按手工制作的钢筋下料单下料配筋的方法费时、费力,且易漏算、错算。

为使钢筋下料工作准确、高效,中国建筑科学研究院建筑工程软件研究所推出了“钢筋下料软件”。

一.功能及特点钢筋下料软件可实现自动计算,分类汇总,钢筋料牌打印等功能。

钢筋下料软件采用树型结构的方式对构件进行管理。

钢筋下料软件内置钢筋加工形状的图库,图库形式多样,选择方便、快捷。

钢筋下料软件输入方便快捷,操作简单,利用鼠标和小键盘即可完成输入。

钢筋下料软件充分考虑现场实际情况,弯曲调整值可根据现场实际情况进行调整。

汇总形式多样,灵活。

二.操作流程《钢筋下料》软件的主要操作步骤可以划分为:新建工程→新建楼层→新建构件→参数设置→钢筋输入→汇总输出、钢筋料表打印。

第二章系统安装一.运行环境⏹主机586以上微机,为提高速度建议使用主频为166MHz以上微机⏹操作系统中文Windows 98、中文Windows 2000或中文Windows XP⏹内存最低64MB,为提高速度建议增设到128MB以上⏹硬盘最低300MB左右的可用空间⏹鼠标普通2按钮鼠标及3按钮鼠标⏹打印机支持中文Windows 98、中文Windows 2000或中文WindowsXP下的所有打印机二.系统安装1.将光盘放入光驱后,安装程序自动运行,或以手动方式运行光盘中install子目录下的setup应用程序,运行后将显示下图画面:(提示:用户安装PKPM施工系列软件前最好保证是以管理员的身份登录电脑操作系统)2.用鼠标点击“施工系列软件”后显示下图画面:3.点击“下一步”,出现下图画面:4.点击“是(Y)”,出现下图画面:5.选取“单机版――在当前计算机上安装,使用单机锁”,如果用户使用的是网络锁,也可以选择另外一个选项。

pkpm软件程序说明书

pkpm软件程序说明书

第一部分:手工建模部分一、程序安装部分:1、对于已经安装过stat6.0的用户的情况,安装本版本时要求先卸载stat6.0,安装本版本以后,以前stat6.0所创建工程列表(work.stat)不作保留,如用户需要此表,请手动将work.stat拷贝到stat08文件夹根目录下2、本版本单机版和网络版客户端可以在vista操作系统运行(服务器端目前仍不可以),但由于vista操作系统本身系统的安全性比较高,安装升级版本及运行升级版本需要有vista操作系统的管理员权限,否则会产生已知运行程序(cad转图)运行错误。

3、本版本程序可以打开以前版本所作工程,但本版本所作工程数据不能再次被以前的程序打开(stat6.0~stat6.3),强烈建议用户在打开以前程序所作的工程时,请一定对以前工程进行数据备份。

4、对于已经安装过stat6.0的用户的情况,安装本版本时要求先卸载stat6.0,安装本版本以后,以前stat6.0所创建工程列表()不作保留,如用户需要此表,请手动将work.stat拷贝到stat08文件夹根目录下。

5、Stat08的启动程序屏蔽了工程名称引号“'”引起的钢筋编辑数据异常。

二、建模交底:1.上部构件(除楼板外)的构件定义对话框中增加了拾取功能,可以直接拾取已布置的构件的定义信息及布置信息。

2.调整了支撑的输入方式,将输入统一到一个对话框里。

3.工具条增加了缩放功能,按住左键拖拽试图即能用较小的幅度放大或缩小模型。

4.楼层组装后自动切换到opengl状态。

5.增加了修改构件底标高(墙、柱、门窗),修改门窗宽度、门窗高度功能6.更正斜板上洞口显示重叠的问题。

7.强烈建议用户在进行钢筋模块及算量模块前执行清理网点的命令,这会提高软件后续程序的稳定性及运行效率。

注意:如果对已经输入参数的模型执行清理网点命令,相关杆件的定额及钢筋信息会丢失。

三、上部算量交底内容:新增和修改后的问题:①:新增过梁与梁之间的砼扣减关系(上下重叠部分),模板扣减关系还没有完善;②:新增圈梁与门窗有重叠部分时圈梁计算长度扣减门窗宽度的计算关系,模板扣减关系还没有完善;③:修改了大节点柱内部分构件工程量没有屏蔽的问题;④:修改由于大节点柱所造成的单梁和连续梁工程量统计不一致的问题;⑤:修改板扣砼墙的问题;(将墙的位置设置在板底,这时选择板扣减墙,应该是不扣减墙,但是程序还是扣减了墙体,已经修改)⑥:修改了部分工程板计算轮廓不正确、统计工程量时出现错误提示的问题;⑦:修改板扣板内柱出现的错误问题;(将柱布置在板底,而计算式中板工程量仍然扣减了该柱的工程量,已经修改)⑧:修正了修改定额中不计算功能;(构件通过修改定额中不计算功能应该不计算工程量,程序没有执行,已经修改)⑨:修改了挑檐计算式和计算结果不一致的问题;⑩:修改了圈梁扣过梁时重复扣减的问题;四、基础算量1.锥形独基混凝土量计算时采用截头方锥体公式2.修改为清单及定额模式下回填土量均忽略桩的量五、平整场地1、清单统计方式,定额按自定义计算,则此时定额量不按自定义计算了,直接是按定额计算规则来计算六、内装修1、清单铁丝网柱高方向,如果没有梁就取到板底(层高-板厚),且不增加半个铁丝网宽度。

PKPM软件说明书-工程量统计软件STAT-S

PKPM软件说明书-工程量统计软件STAT-S
二、统计结果
“本层砼、砌体”仅统计当前楼层的混凝土、砌体工程量,“全楼砼、砌体”则统计这 两类材料在整个工程中的用量。两个命令的运行结果中,工程量均以 m3 计。
图2-3 某工程“全楼砼、砌体”统计结果
第五节 钢筋量统计
一、一般操作方法
在右侧菜单点取“钢筋参数”,程序将提供如图 2-4 的对话框以便指定各类构件的钢筋 选配及统计选项。也可使用“梁参数”等命令针对某一类构件修改相关的参数,其操作方 法与本对话框中相应的参数设置按钮一致。
第二节 启动界面
一级模块列表
三级模块列表
二级模块列表
工程文件夹设定
图2-1 STAT-S 在 PKPM 主界面中的位置 3
STAT-S 工程量统计设计院版
如图 2-1 所示,STAT-S 在 PKPM 主界面的“结构”类中。对此界面的基本操作和工程 路径设定方法请参阅 PMCAD 说明书的相关内容。
第三节 运行界面
STAT-S 的运行界面如图 2-2 所示。下拉菜单和工具条提供了图形显示、编辑的基本功 能。STAT-S 本身的统计功能主要使用右侧菜单完成,也可在命令行(提示区)输入相应命 令名称调用。
下拉菜提示区)
图2-2 工程量统计程序界面
第四节 砼、砌体量统计
程序在执行用户定义的“各类构件”中的相关配筋参数的同时,结合“计算依据”中 的选择统计结构整体的用钢量。
5
STAT-S 工程量统计设计院版
图2-4 钢筋参数对话框
如仅输入了工程模型而未进行结构整体分析计算,可使用“仅按构造要求”的方式。 选择此项后,程序将在统计全楼钢筋时,构件配筋全部按照最小配筋率统计钢筋用量,而 配筋时的构造要求则按照现行《混凝土规范》、《建筑抗震设计规范》执行。如用 SATWE 等整体计算分析程序做过分析,可应用相应结果做选配钢筋的计算依据,并执行相关构件 配筋参数的设置要求统计钢筋用量。

PKPM V5软件说明书-钢结构设计软件 STS技术条件(带书签)

PKPM V5软件说明书-钢结构设计软件 STS技术条件(带书签)

目录目录第一章结构分析 (1)1.1 结构三维分析 (1)1.2 结构二维分析 (1)1.3 设计依据 (3)1.4 钢材的设计强度和物理性能指标 (3)第二章二维分析的荷载组合及内力计算原则 (7)2.1 活荷载的予组合和内力组合原则 (7)2.2 荷载效应组合 (8)2.3 吊车荷载分析与排架柱计算 (11)2.4 地震作用计算与地震效应分析 (13)2.5 框架结构地震作用组合效应的调整 (14)2.6 单层厂房地震作用调整 (15)2.7 内力标准组合 (15)2.8 自定义工况 (16)2.9 钢梁刚度放大系数 (17)第三章构件设计技术条件 (18)3.1 按《钢结构设计标准》计算 (18)3.1.1 柱梁自重计算 (18)3.1.2 各种异形截面的截面积和惯性矩的计算 (18)3.1.3 板件的宽厚比等级 (18)3.1.4 梁构件(受弯构件)的强度和整体稳定计算 (19)3.1.5 梁构件的局部稳定计算 (20)3.1.6 梁构件的腹板屈曲后强度利用 (20)3.1.7 压弯构件的强度和整体稳定计算 (21)3.1.8 柱构件的局部稳定计算 (28)3.1.9 柱构件的有效截面计算 (29)3.1.10 铰接排架、刚接排架和实腹梁刚接排架 (29)3.1.11 钢排架柱的计算长度 (29)3.1.12 变截面梁柱和加腋截面梁 (30)3.1.13 结构变形控制 (30)3.2 按《冷弯薄壁型钢结构设计规范》计算 (31)3.2.1 有效截面特性计算 (31)3.2.2 换算长细比的计算 (32)3.2.3 双力矩的考虑 (34)3.2.4 冷弯效应强度设计值的计算 (34)3.3 按轻钢规范GB51022-2015与上海地标DBJ08-68-97计算 (35)STS技术条件3.3.1 设计内力 (35)3.3.2 考虑屈曲后强度的有效截面特性计算 (35)3.3.3 考虑屈曲后强度的抗剪承载力设计值计算 (37)3.3.4 构件的强度计算 (38)3.3.5 变截面刚架构件的稳定计算 (39)3.3.6 斜梁计算 (47)3.3.7 局部稳定验算 (48)3.3.8 结构变形控制 (48)3.4 其他截面类型的构件 (49)3.4.1 钢管混凝土与钢管混凝土格构式截面的计算 (49)3.4.2 玻璃幕墙铝合金型材的验算 (49)3.4.3 混凝土双肢柱的计算 (49)3.4.4 波形腹板截面设计 (50)第四章节点设计技术条件 (51)4.1 连接计算基本规定 (51)4.1.1 抗震设计调整 (51)4.1.2 基本连接设计假定 (51)4.1.3 基本连接验算 (53)4.1.3.1 焊接连接 (53)4.1.3.2 螺栓连接 (53)4.1.3.3 锚栓连接 (55)4.1.3.4 连接板强度 (55)4.1.3.5 柱脚底板厚度 (56)4.2连接节点设计 (58)4.2.1 梁柱交接节点域 (58)4.2.2 梁柱连接 (60)4.2.3 主次梁连接 (69)4.2.4 梁梁拼接连接 (71)4.2.5 柱拼接连接 (76)4.2.6 柱脚连接 (77)4.2.7 支撑连接 (91)4.2.8 门式刚架连接 (92)4.2.9 桁架、支架节点连接 (97)4.2.10 管桁架节点连接 (98)第五章三维建模二维计算技术条件 (103)5.1 概述 (103)5.2 技术条件说明 (103)5.2.1 导荷节点 (103)目录5.2.2 横向立面的荷载 (104)5.2.3 纵向立面的受荷范围 (105)5.2.4 纵向立面的荷载 (106)5.2.5 计算顺序的确定 (107)5.2.6 弹性支座的刚度 (108)第六章基础计算技术条件 (109)6.1 概述 (109)6.2 地基承载力计算 (109)6.2.1 基底压力计算 (109)6.2.2 地基承载力设计值计算 (110)6.2.3 抗震承载力调整 (110)6.2.4 基础底面积确定 (110)6.3 基础计算 (111)6.3.1 基础高度取值 (111)6.3.2 基础冲切计算 (111)6.3.3 基础受剪承载力计算 (112)6.3.4 基础底板受弯配筋计算 (112)第七章工具箱计算技术条件 (114)7.1 钢吊车梁计算技术条件 (114)7.1.1 编制依据 (114)7.1.2 设计用值 (114)7.1.3 计算公式 (115)7.2 檩条计算技术条件 (121)7.2.1 编制依据 (121)7.2.2 荷载组合 (121)7.2.3 计算公式 (121)7.2.4 连续檩条计算 (123)7.2.5 桁架式檩条计算 (124)7.3 墙梁计算技术条件 (126)7.3.1 编制依据 (126)7.3.2 荷载组合 (126)7.3.3 计算公式 (126)7.3.4 连续墙梁计算 (128)7.4 隅撑计算技术条件 (128)7.5 屋面支撑计算技术条件 (130)7.5.1 屋面支撑作用力的计算 (130)7.5.2 强度验算 (130)7.6 柱间支撑计算技术条件 (131)STS技术条件7.7 抗风柱计算技术条件 (131)7.7.1 编制依据 (131)7.7.2 荷载组合 (132)7.7.3 构件验算 (132)7.8 蜂窝梁计算技术条件 (132)7.8.1 编制依据 (132)7.8.2 荷载组合 (132)7.8.3 验算公式 (133)7.9 组合梁计算技术条件 (134)7.9.1 编制依据 (134)7.9.2 施工阶段的验算 (134)7.9.3 使用阶段的验算 (135)7.10 简支梁计算技术条件 (138)7.11 连续梁计算技术条件 (138)第八章钢结构防火设计 (139)8.1 钢结构防火设计基本方法 (139)8.1.1 防火组合 (139)8.1.2 防火设计方法 (139)8.1.3 防火保护材料 (140)8.2 钢结构的温度计算 (140)8.2.1 火灾升温曲线 (140)8.2.2 钢构件升温计算 (141)8.3 钢结构耐火计算与保护层设计 (142)8.3.1 基本钢构件设计 (142)8.3.2 钢管混凝土柱 (143)8.3.3 组合梁 (143)附录A 参考规范手册 (144)附录B 技术条件修改要点 (145)附录C 梁柱标准截面数据 (150)第一章结构分析第一章结构分析1.1 结构三维分析钢结构CAD软件STS可以建立多高层钢框架,门式刚架等结构的三维模型,对于三维模型的整体分析和构件设计,必须配合PKPM系列的SATWE,或PMSAP软件来完成,该部分计算技术条件详见SATWE、PMSAP的用户手册与技术条件。

PKPM钢筋软件操作基本流程

PKPM钢筋软件操作基本流程

1.2、a、在任意楼楼给柱命名。b、左键选择右侧菜单栏中构件命名,输入 、 、在任意楼楼给柱命名。 、左键选择右侧菜单栏中构件命名,输入KZ1按 按 图纸选择柱,进行标注。 命名完后。 、双击右键后, 图纸选择柱,进行标注。KZ1命名完后。 C、双击右键后,在新的对话框中再次 命名完后 选择构件命名,软件自动变成KZ2,再选择所要命名的柱,依此类推定义所有的 选择构件命名,软件自动变成 ,再选择所要命名的柱, 柱名。 、注意:如果柱名相同,柱高底或某一层截面不同时,是不能同名的, 柱名。d、注意:如果柱名相同,柱高底或某一层截面不同时,是不能同名的,可 以在后面加一个字符。 以在后面加一个字符。
1.3、柱钢筋录入分两种方式:a、平法录入:录入的 、柱钢筋录入分两种方式: 、平法录入: 是单层钢筋信息; 、柱表录入: 是单层钢筋信息;b、柱表录入:录入是从基础至楼顶 的钢筋信息,是常用的方式。 的钢筋信息,是常用的方式。
1.4、平法录入:录入的是单层钢筋信息,在左 、平法录入:录入的是单层钢筋信息 在左 侧对话框内,按图录入钢筋信息即可。 侧对话框内,按图录入钢筋信息即可。
1.6、梁钢筋三维显示图。让用户及初学者能够更加深刻地了 、梁钢筋三维显示图。 解梁钢筋布置情况,能一目了然的看清梁各种钢筋的实际效果。 解梁钢筋布置情况,能一目了然的看清梁各种钢筋的实际效果。 更加方便预算人员工程预算、结算校对钢筋量。 更加方便预算人员工程预算、结算校对钢筋量。
1.7、梁钢筋下料单。方便就行了工企业钢筋下 、梁钢筋下料单。 料加工、放样及造价人员的钢筋校对。 料加工、放样及造价人员的钢筋校对。
1.5、在对量时,用左键选择右侧菜单栏中的钢筋校对按钮,出现如下 、在对量时,用左键选择右侧菜单栏中的钢筋校对按钮, 对话框,用左键选择指定钢筋,单击确定, 键切换窗口选择后, 对话框,用左键选择指定钢筋,单击确定,按Tab键切换窗口选择后, 键切换窗口选择后 框选所有的受力钢筋,可以查看本层受力钢筋总量, 框选所有的受力钢筋,可以查看本层受力钢筋总量,同时还能检查是 否有漏算的钢筋。 否有漏算的钢筋。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

钢筋下料V1.5版使用说明GJHZ中国建筑科学研究院建筑工程软件研究所2005年11月目录第一章功能简介 (1)一.功能及特点 (1)二.操作流程 (1)第二章系统安装 (2)一.运行环境 (2)二.系统安装 (2)三.本书约定 (9)第三章主界面及各功能模块 (10)一.文件[F] (11)1、新建工程 (11)2、打开工程 (13)3、修改工程 (13)4、导入工程 (14)5、打印料牌 (15)6、保存 (16)7、退出 (16)二.钢筋编辑[E] (16)三.构件编辑[G] (16)8、新建构件 (17)9、删除构件 (17)10、新建楼层 (17)11、删除楼层及所有构件 (17)12、重命名 (17)13、设置钢筋接头 (17)四.选项[C] (18)五、查看[V] (24)六、帮助[H] (25)七、工具条 (25)九、快捷操作 (26)第一章功能简介钢筋下料是一项专业性很强的工作,传统的手工计算、画配筋简图,再按手工制作的钢筋下料单下料配筋的方法费时、费力,且易漏算、错算。

为使钢筋下料工作准确、高效,中国建筑科学研究院建筑工程软件研究所推出了“钢筋下料软件”。

一.功能及特点钢筋下料软件可实现自动计算,分类汇总,钢筋料牌打印等功能。

钢筋下料软件采用树型结构的方式对构件进行管理。

钢筋下料软件内置钢筋加工形状的图库,图库形式多样,选择方便、快捷。

钢筋下料软件输入方便快捷,操作简单,利用鼠标和小键盘即可完成输入。

钢筋下料软件充分考虑现场实际情况,弯曲调整值可根据现场实际情况进行调整。

汇总形式多样,灵活。

二.操作流程《钢筋下料》软件的主要操作步骤可以划分为:新建工程→新建楼层→新建构件→参数设置→钢筋输入→汇总输出、钢筋料表打印。

第二章系统安装一.运行环境⏹主机586以上微机,为提高速度建议使用主频为166MHz以上微机⏹操作系统中文Windows 98、中文Windows 2000或中文Windows XP⏹内存最低64MB,为提高速度建议增设到128MB以上⏹硬盘最低300MB左右的可用空间⏹鼠标普通2按钮鼠标及3按钮鼠标⏹打印机支持中文Windows 98、中文Windows 2000或中文WindowsXP下的所有打印机二.系统安装1.将光盘放入光驱后,安装程序自动运行,或以手动方式运行光盘中install子目录下的setup应用程序,运行后将显示下图画面:(提示:用户安装PKPM施工系列软件前最好保证是以管理员的身份登录电脑操作系统)2.用鼠标点击“施工系列软件”后显示下图画面:3.点击“下一步”,出现下图画面:4.点击“是(Y)”,出现下图画面:5.选取“单机版――在当前计算机上安装,使用单机锁”,如果用户使用的是网络锁,也可以选择另外一个选项。

6.选择软件安装路径:软件默认的安装路径是在C:\PKPM\路径下面,也可以通过“浏览”选择其它路径,点击“下一步”,进入以下画面:7.选择“2.用户自己选择所需安装模块”(您也可以选择“1.安装施工全部软件”),点取“下一步”。

9.系统自动开始安装软件10、在安装过程中可能会出现如下图提示:此时选中“不再显示此信息”并点击“忽略”按钮即可自动完成施工系列软件的安装。

11.最后,单击“完成”按钮,便完成了整个安装过程(注:安装完毕,应重新启动计算机才能保证软件正常使用)。

由于本软件不涉及施工系列库的问题,因此不介绍施工系列库的安装。

三.本书约定1)、单击——指按下鼠标左键;2)、右击——指按下鼠标右键;3)、双击——指连续快速按下鼠标左键两次;4)、当前工程——指本次操作所打开的工程;5)、【】——表示菜单项;第三章主界面及各功能模块系统启动后,显示的主界面如下:主菜单工具条工作区图3-1主界面主界面中包括以下几个部分:主菜单:见下图,具体选项和功能在下面进行介绍。

工具条:见下图,具体功能和用法在下面进行介绍。

工作区:显示子窗口。

图3-2 主单菜图3-3 工具条工具条主要为操作方便而设置,有了它,常用操作就可以不必经过较繁的系统菜单来发出命令。

上面的按钮均具有自动提示功能,当鼠标在它上面稍作停留,系统就会弹出提示窗口显示其主要功能,当您移动鼠标时,这些小窗口就会自动消失。

工具条上的命令,主菜单上都有命令与其对应。

一.文件[F]【文件】菜单主要用于工程的创建、打开和保存、打印、打印料牌。

在主菜单中单击【文件】菜单项,打开其子菜单(如图3-4)。

图3-41、新建工程点击新建工程时,出现如图3-5所示对话框,图3-5要求为新建项目命名及指定保存路径。

输入新建项目名称并选定保存路径后,点击,软件弹出如图3-3所示对话框,要求输入工程相关信息(*号项为必填项),填写完毕后,就可以进行操作了。

图3-62、打开工程如果用户已经建立了工程文件,我们可以在图3-7中选择“打开工程项目,确定后则弹出如下对话框:图3-7 打开工程对话框3、修改工程如果要对已建立的工程进行修改时,可点击菜单中的修改工程项,可在弹出的对话框中对工程的参数进行修改图3-8 修改工程对话框4、导入工程软件可将已建立的工程钢筋下料信息导入新建工程中。

可以将整个工程导入,也可以将某个楼层或构件单独导入。

点击要导入的楼层或构件名称前面的方框,出现红色的“√”,表明所选对象已被选中,单击确定按钮即可将所选对象导入新工程。

为了防止所导入的构件或楼层与新工程的构件重名,软件还可以设置同名后缀以区分。

软件默认为“-imp,用户可自行修改。

图3-9 导入工程对话框5、打印料牌这是本软件提供的一项非常实用的功能,软件自动给每一类钢筋制作一张料牌表,构件输入完毕后点击该菜单可直接打印。

该料牌显示工程名称、加工编号、钢筋编号、规格、总根数、下料长度、钢筋形状、公司名称。

信息全面,界面美观。

图3-10钢筋料牌6、保存保存当前工程。

7、退出退出程序。

二.钢筋编辑[E]钢筋编辑菜单主要用来对构件钢筋进行各种编辑操作。

钢筋编辑菜单功能描述:表3-1三.构件编辑[G]【构件编辑】菜单主要用于对下料钢筋所在构件和楼层进行创建、删除等操作。

点击【构件编辑】菜单项,显示如图3-6画面。

图3-11 构件编辑菜单构件编辑菜单功能描述:8、新建构件点击要新建构件所在楼层,然后点击该菜单软件自动在该楼层所有构件下方新增一构件,可直接对该构件进行操作。

9、删除构件点击要删除的构件,然后点击该菜单项即可删除该构件。

构件删除后,软件自动在钢筋汇总表中删除该构件的信息。

10、新建楼层点击该菜单项时,软件自动在已有楼层下方新增一默认名为“新楼层”的楼层。

11、删除楼层及所有构件选择要删除的楼层,点击该菜单项软件将删除该楼层及该楼层所有的构件信息。

12、重命名可对已有楼层进行重新命名。

提示:当在工程树窗口右键单击工程时,也会出现该菜单项。

13、设置钢筋接头该功能在菜单和快捷方式中都没有体现,可以通过鼠标直接点取的方式实现,在钢筋简图中选中要设置接头的钢筋,然后点击钢筋尾部即可实现接头的设置,如下图:套丝接头图3-12 钢筋接头设置四.选项[C]【选项】菜单主要用于调整钢筋下料时的各项参数和进行汇总。

(1)、当点击参数设置时,软件弹出如图3-7所示对话框。

该对话框可根据实际情况对钢筋延伸调整值进行操作。

对已经计算完毕的钢筋可选择保留或重新计算。

图3-13 延伸调整值设置对话框点击该对话框上方时,软件弹出所有钢筋的比重,如果和现场实际情况不符,也可以进行调整。

双击要调整钢筋直径所对应的比重值,即可进行调整。

点击默认值时,软件自动恢复钢筋比重系数默认值。

钢筋比重系数调整完毕后,对已经计算完毕的钢筋可选择保留或重新计算。

图3-14 钢筋比重系数设置对话框点击时,可打开参数设置对话框,可对相关参数进行调整。

公司名称:可设置在钢筋料牌中需要显示的公司名称。

图3-15 参数设置对话框(2)点击汇总时,出现如下图所示对话框,汇总范围的选择,既可整层汇总,也可单构件汇总。

图3-16钢筋汇总对话框汇总方式选择:正常汇总:汇总全部钢筋图3-17钢筋正常汇总表按具体钢筋汇总:可选择某个类型的钢筋单独汇总。

按此种方式汇总时,软件会弹出如下图所示的对话框,根据钢筋的实际情况选择相应类型,点击确定后,即可按所选的钢筋形状进行汇总。

图3-18 按具体钢筋汇总选择图3-19 钢筋型式选择汇总表按长度汇总和汇总套丝汇总套丝:按正丝和反丝汇总。

五、查看[V]该菜单项可选择是否要在软件屏幕中显示工具栏、状态栏、工程树、预览图。

如果要显示工程树,软件屏幕左侧会显示当前工程的楼层和构件信息。

图3-20 工程树如果要显示预览图,软件屏幕下方会显示钢筋形状预览图。

图3-21 钢筋形状预览图六、帮助[H]点击该菜单,可获得软件的帮助信息和版本信息图3-22 版本信息七、工具条九、快捷操作本软件操作非常简单,快捷。

所有操作基本上可以通过小键盘和鼠标来实现。

1、在下料表单输入钢筋相关参数录入时,双击“级别”一栏,直接输入钢筋级别的阿拉伯数字,软件自动生成相应钢筋级别的符号。

2、软件内置的钢筋图库是以钢筋的弯折情况和弯钩个数来分类的。

钢筋样式编号为5位数,其中第一位表示弯折情况,第二位表示弯钩情况,比如右图所示形状钢筋属于32×××系列。

如果知道钢筋的具体形状,即可根据此命名规则来快速输入。

当我们在钢筋形状一栏中输入“32”时,软件下方的钢筋预览图自动会转变为该系列钢筋,拖动操作区下方的滚动条即可查找该形状的钢筋。

软件将其编号为“32008”。
