分励脱扣器原理(有图)
分励脱扣器原理说明分励脱扣器本质上就是一个分闸线圈加脱扣器。
热脱扣和电磁脱扣也用这个脱扣器。
给分励脱扣线圈加上规定的电压，断路器就脱扣而分闸。
分励脱扣器常用在远距离自动断电的控制上，现在用得最多的就是消防控制室切断非消防电源。
断路器分励脱扣后是不能立刻远控合闸的，也不能直接手动合闸，必须将断路器再扣后方能合闸，这和过载等脱器，，以切二、低压断路器的结构和工作原理断路器，在电路中作接通、分断和承载额定工作电流，并能在线路和电动机发生过载、短路、欠压的情况下进行可靠的保护。
断路器的动、静触头及触杆设计成平行状，利用短路产生的电动斥力使动、静触头断开，分断能力高，限流特性强。
．短路时，静触头周围的芳香族绝缘物气化，起冷却灭弧作用，飞弧距离为零。
断路器的灭弧室采用金属栅片结构，触头系统具有斥力限流机构，因此，断路器具有很高的分断能力和限流能力。
．具有复式脱扣器。
反时限动作是双金属片受热弯曲使脱扣器动作，瞬时动作是铁芯街铁机构带动脱扣器动作。
脱扣方式有热动、电磁和复式脱扣3种。
.空气开关内部比较精密，原理却甚为简单。
它在入线和出线间串了个10几20圈的电感，电主触点锁在合闸位置上。
过电流脱扣器的线圈和热脱扣器的热元件与主电路串联，欠电压脱扣器的线圈和电源并联。
当电路发生短路或严重过载时，过电流脱扣器的衔铁吸合，使自由脱扣机构动作，主触点断开主电路。
当电路过载时，热脱扣器的热元件发热使双金属片上弯曲，推动自由脱扣机构动作。
当电路欠电压时，欠电压脱扣器的衔铁释放。
也使自由脱扣机构动作。
分励脱扣器则作为远距离控制用，在正常工作时，其线圈是断电的，在需要距离控制时，按下起动按钮，使线圈通电，衔铁带动自由脱扣机构动作，使主触点断开。
三、断路器的基本结构和工作原理（补充）断路器的基本结构和工作原理了，先附上其结构示意图如下低压断路器一般由脱扣器、触头系统、灭弧装置、传动机构、基架和外壳等几部分组成，在投1?2定程度(3失压脱扣器并联在断路器的电源测，可起到欠压及零压保护的作用。
分励脱扣原理 欠压脱扣器
分励脱扣器（原理）分励脱扣器本质上就是一个分闸线圈加脱扣器。
热脱扣和电磁脱扣也用这个脱扣器。
给分励脱扣线圈加上规定的电压，断路器就脱扣而分闸。
分励脱扣器常用在远距离自动断电的控制上，现在用得最多的就是消防控制室切断非消防电源。
断路器分励脱扣后是不能立刻远控合闸的，也不能直接手动合闸，必须将断路器再扣后方能合闸，这和过载等脱扣跳闸后要再扣一样。
这就是分励脱扣和电动操作分闸的区别。
断路器操作把手有三个位置，除大家知道的上分下合两个位置外，脱扣后把手将停留在中间位置。
所谓再扣就是将把手从中间位置下扳到分的位置使脱扣器重新钩住，然后才能合闸。
分励脱扣线圈电压种类有交流和直流，电压大小有各种电压等级。
切断非消防电源时用DC24V消防电源作分励脱扣线圈电源是最方便也是最简单的。
分励脱扣线圈只能短时间通电，时间一长就烧坏；所以在控制回路里要串接一个断路器的常闭接点，断路器脱扣后切断分励脱扣线圈的电流。
欠压脱扣器是一个线圈，中间有一个打击脚，卡在断路器机构牵引杆上，使机构始终处于解锁状态，保证无法储能合闸。
（如此时强行储能合闸的话，会使牵引杆断裂）。
当线圈得到足够的电压时，打击脚被吸合，退出牵引杆的运动轨迹，从而断路器可正常合分。
欠压脱扣器技术参数中说其在额定电压的70%~35%可靠动作,它设定了一个欠压段，供用户在不同的用电环境使用，有些地方电压波动较大（象农村），如果设置欠压脱扣器的电压过高，会引起开关频频动作，尤其是居民区单纯的照明电路，这样还会影响正常照明供电，还有一个就是电机启动对电网电压的波动，一般7.5KW以下的电机都是直接启动，如果一个用电户多一些这样的电机，那么你也不可能把欠压脱扣器的动作电压设置过高，不然电机还没启动电源早己跳闸了，所以一般工厂和民用用电的欠压脱扣器的动作电压都设置在低档，（它只起到电压很低或无电压脱扣），否则你这个管电的会跑断脚而无处诉，这就是脱扣器的动作范围设定35%这个下限的道理，不知我的说明是否对你有帮助0%~110%指的分励可靠动作的电压范围，70%为最小值，而超过110%分励本身可能会烧坏。
万能断路器的常用附件
【常用附件分励脱扣器，合闸线圈，欠压脱扣器】
这些部件，架设在断路器储能机构的上方，透过一些非常机巧的杠杆机构，四两拨千斤的完成任务。
分励是远程断开。
欠压是电压不爽时断开
有时候为了遏制欠压的暴脾气，会连接一个延时控制器，劝欠压观察，1、2、3、或5秒之后，判定欠压故障不是那种日常波动，再由欠压咆哮爆发。
合闸线圈，也叫合闸电磁铁。
在监控室用电机对机构储能之后，再派个人去现场摁下按钮，有失体面，所以在机构上方装设一个电磁铁，全面实现自动化。
这就是合闸线圈。
电操（就是前面说的那个把主拉簧拉开的电机）以及分励、合闸线圈，合称为电合分。
订货时常说的电合分电压AC220V，说的就是这三个。
把这些个东西分开，让客户采购ACB时候，还要去单独购买分励脱扣器，合闸线圈，电操，是一种傲慢的行为。
70%~80%的ACB应用场所，有这些附件就够了。
其他附件，后面会一个个来说。
这里咱们先就大体系说着。
艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有 10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。
如需进一步了解相关断路器产品的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城。
电磁_热磁_电子、欠压等脱扣器分类原理
低压断路器一般由脱扣器、触头系统、灭弧装置、传动机构、基架和外壳等几部分组成，在投入运行时，操作手柄已经使主触头闭合，自由脱扣机构将主触头锁定在闭合位置，各类脱扣器进入运行状态。
下面就重点说说断路器的几个脱扣器：1、电磁脱扣器电磁脱扣器与被保护电路串联。
线路中通过正常电流时，电磁铁产生的电磁力小于反作用力弹簧的拉力，衔铁不能被电磁铁吸动，断路器正常运行。
当线路中出现短路故障时，电流超过正常电流的若干倍，电磁铁产生的电磁力大于反作用力弹簧的作用力，衔铁被电磁铁吸动通过传动机构推动自由脱扣机构释放主触头。
主触头在分闸弹簧的作用下分开切断电路起到短路保护作用。
2、热脱扣器热脱扣器与被保护电路串联。
线路中通过正常电流时，发热元件发热使双金属片弯曲至一定程度(刚好接触到传动机构)并达到动态平衡状态，双金属片不再继续弯曲。
若出现过载现象时，线路中电流增大，双金属片将继续弯曲，通过传动机构推动自由脱扣机构释放主触头，主触头在分闸弹簧的作用下分开，切断电路起到过载保护的作用。
性能稳定且不受电压波动影响、寿命长、灵敏度低、不易整定3、失压脱扣器（欠压脱扣器）失压脱扣器并联在断路器的电源测，可起到欠压及零压保护的作用。
电源电压正常时扳动操作手柄，断路器的常开辅助触头闭合，电磁铁得电，衔铁被电磁铁吸住，自由脱扣机构才能将主触头锁定在合闸位置，断路器投入运行。
当电源侧停电或电源电压过低时，电磁铁所产生的电磁力不足以克服反作用力弹簧的拉力，衔铁被向上拉，通过传动机构推动自由脱扣机构使断路器掉闸，起到欠压及零压保护作用。
当电源电压为核定电压的75%～105%时，失压脱扣器保证吸合，使断路器顺利合闸；当电源电压低于额定电压的40%时，失压脱扣器保证脱开使断路器掉闸分断。
一般还可用串联在失压脱扣器电磁铁圈回路中的常闭按钮做分闸操作。
4、分励脱扣器分励脱扣器用于远距离操作低压断路器分闸控制。
它的电磁线圈并联在低压断路器的电源侧。

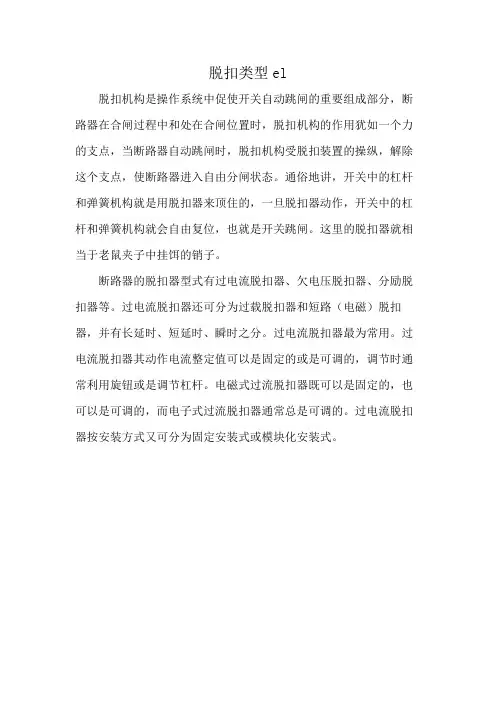

脱扣类型el
脱扣类型el
脱扣机构是操作系统中促使开关自动跳闸的重要组成部分，断路器在合闸过程中和处在合闸位置时，脱扣机构的作用犹如一个力的支点，当断路器自动跳闸时，脱扣机构受脱扣装置的操纵，解除这个支点，使断路器进入自由分闸状态。
通俗地讲，开关中的杠杆和弹簧机构就是用脱扣器来顶住的，一旦脱扣器动作，开关中的杠杆和弹簧机构就会自由复位，也就是开关跳闸。
这里的脱扣器就相当于老鼠夹子中挂饵的销子。
断路器的脱扣器型式有过电流脱扣器、欠电压脱扣器、分励脱扣器等。
过电流脱扣器还可分为过载脱扣器和短路（电磁）脱扣器，并有长延时、短延时、瞬时之分。
过电流脱扣器最为常用。
过电流脱扣器其动作电流整定值可以是固定的或是可调的，调节时通常利用旋钮或是调节杠杆。
电磁式过流脱扣器既可以是固定的，也可以是可调的，而电子式过流脱扣器通常总是可调的。
过电流脱扣器按安装方式又可分为固定安装式或模块化安装式。
低压断路器电压脱扣器的选择
低压断路器电压脱扣器的选择低压断路器（曾称自动开关）是一种不仅可以接通和分断正常负荷电流和过负荷电流，还可以接通和分断短路电流的开关电器。
低压断路器在电路中除起控制作用外，还具有一定的保护功能，如过负荷、短路、欠压和漏电保护等。
低压断路器可以手动直接操作和电动操作，也可以远方遥控操作。
低压断路器的分类方式很多，按使用类别分，有选择型（保护装置参数可调）和非选择型（保护装置参数不可调）；按结构型式分，有万能式（又称框架式）和塑壳式断路器；按灭弧介质分，有空气式和真空式（目前国产多为空气式）；按操作方式分，有手动操作、电动操作和弹簧储能机械操作；按极数分，可分为单极、二极、三极和四极式；按安装方式分，有固定式、插入式、抽屉式和嵌入式等。
低压断路器容量范围很大，最小为4A，而最大可达5000A。
低压断路器广泛应用于低压配电系统各级馈出线，各种机械设备的电源控制和用电终端的控制和保护。
2 低压断路器的结构低压断路器由触头、灭弧装置、操作机构和保护装置等组成。
2.1 触头系统触头（静触头和动触头）在断路器中用来实现电路接通或分断。
触头的基本要求为：（1）能安全可靠地接通和分断极限短路电流及以下的电路电流；（2）长期工作制的工作电流；（3）在规定的电寿命次数内，接通和分断后不会严重磨损。
常用断路器的触头型式有，对接式触头、桥式触头和插入式触头。
对接式和桥式触头多为面接触或线接触，在触头上都焊有银基合金镶块。
大型断路器每相除主触头外，还有副触头和弧触头。
断路器触头的动作顺序是，断路器闭合时，弧触头先闭合，然后是副触头闭合，最后才是主触头闭合；断路器分断时却相反，主触头承载负荷电流，副触头的作用是保护主触头，弧触头是用来承担切断电流时的电弧烧灼，电弧只在弧触头上形成，从而保证了主触头不被电弧烧蚀，长期稳定的工作。
2.2 灭弧系统灭弧系统用来熄灭触头间在断开电路时产生的电弧。
灭弧系统包括两个部分：一为强力弹簧机构，使断路器触头快速分开；一为在触头上方设有灭弧室。
详解塑壳断路器附件到底该怎么选？
详解塑壳断路器附件到底该怎么选？⼯业产品领域我们⼀直在畅谈⼯业4.0，⽆论是⼿机、电视还是⽩电产品都在努⼒向智能化、模块化发展。
但是细分到低压电⽓领域，4.0时代离我们还有⼀定距离，更何况⾃动化的路⼦还没摸索透彻。
但⾄少⼤家的⽬标是⼀致的，下⾯这张附件分解图，⼏乎可以囊括⾏业内MCCB的选型附件。
不⾔⽽喻，我们已经给低压电⽓在智能化蓝图上奠定了坚实的基础。
今天就挑选出⼀些典型的附件吧唧吧唧，与⼤家分享下⼀些常⽤附件基本知识在实际使⽤中遇到的⼀些问题。
抛砖引⽟，我们先来拆分上⾯这张图，整理出来就是下⾯这段⽂字：塑壳附件可按两类来分类，按安装位置与功能表现形式。
按安装位置可分为内部附件与外部附件，其中内部附件包括分励脱扣器、⽋电压脱扣器、辅助触头、报警脱扣器和辅助报警模块等四种；外部附件包括加长⼿柄、⼿动操作机构、电动操作机构、⼿柄锁定装置、机械联锁装置、板后接线装置、插⼊式接线装置。
按功能的表现形式可分为如下类别：辅助触头和报警触头是表⽰断路器分闸、合闸、脱扣状态的附件；⽋压脱扣器是表⽰线路⽋压保护的附件；分励脱扣器、加长⼿柄、⼿动操作机构、电动操作机构是表⽰能对断路器实现操作功能的断路器；⼿柄锁定装置、机械连锁装置是实现断路器锁定与连锁的装置；板后接线装置和插⼊式接线装置是表⽰断路器接线⽅式上差异的附件。
⾔归正传，今天先重点讲讲分励脱扣器与辅助报警⼀体触头。
⽬录分励脱扣器（MX）辅助报警⼀体触头（OF+SD）⽋电压脱扣器（MN）报警触头（SD）与辅助触头(OF）⼿动操作机构(Z)电动操作机构(P)⼿柄锁定装置与机械连锁装置板后接线装置（固定式）插⼊式接线装置（⼀体式）附件代号的含义⼀、什么是分励脱扣器（MX）？分励脱扣器本质上就是⼀个分闸线圈加脱扣器。
给分励脱扣线圈加上规定的电压，断路器就脱扣⽽分闸。
分励脱扣器常⽤在远距离⾃动断电的控制上，现在⽤得最多的就是消防控制室切断⾮消防电源。
要使分励线圈动作，必须满⾜以下三点要求:1. 分励可靠脱扣的电压为电源电压的70%~110%；2. 微动开关触电的分段能⼒⼀般为AC:3A/400V，6A/230V；DC:5A/250V，10A/125V；3. 分励线圈通电时间是受限的，不应超过1秒。
什么是分励脱扣器-分励脱扣器工作原理_分励脱扣器接线图
什么是分励脱扣器-分励脱扣器工作原理_分励脱扣器接线图————————————————————————————————作者：————————————————————————————————日期：什么是分励脱扣器?分励脱扣器工作原理_分励脱扣器接线图一、什么是分励脱扣器分励脱扣器实际是由分闸线圈和脱扣器组合而成。
我们常说的消防控制就是当出现电路故障或者火灾发生时，人为的给分励脱扣线圈加上规定的电压，分励脱扣器会控制断路器跳闸。
分励脱扣器常用在远距离需要强制切断电源的控制上，现在用得最多的就是消防控制切断非消防电源。
二、常用分励脱扣器型号常用的分离脱扣器有CDM1系列和DZ47系列。
CDM1塑壳断路器带分励脱扣的是3310和3340规格，其中3310是带分励脱扣的，3340是带分励脱扣和信号反馈的；DZ47小型断路器的分励脱扣器型号是MX+OF。
上图是德力西塑壳断路器CDM1分励脱扣上图是德力西小型断路器DZ47分励脱扣三、分励脱扣器工作原理分励脱扣线圈电压种类有交流和直流，电压大小有各种电压等级。
切断非消防电源时用DC24V消防电源作分励脱扣线圈电源是最方便也是最简单的。
分励脱扣线圈只能短时间通电，时间一长就烧坏；所以在控制回路里要串接一个断路器的常闭接点，断路器脱扣后切断分励脱扣线圈的电流。
四、分励脱扣器接线图分励脱扣中的C1和C2是脱扣器线圈，所以C1和C2接控制分励的电源。
其中C2接电源的相线，C1通过外部控制触点接控制电源的N线或者直流电的负极。
辅助部分的12和14常开和常闭触点，还有一条线是公共接线端11。
断路器断开状态下12常闭信号端，14常开信号端。
接线要看你的火灾报警接线图，按道理来12接断开信号，14接开关闭合信号端，这样可以反馈信号给接收的元器件当前分励脱扣的运行状态。
空开脱扣器原理
空开脱扣器原理
空开脱扣器的原理主要是利用电磁力来实现保护功能的自动断开。
脱扣器是断路器（俗称“空开”）中的一个重要组成部分，它根据电流的大小自动调节，以**实现过载和短路保护**。
脱扣器的工作原理具体如下：
1. 电磁脱扣器：当电路发生短路时，短路电流会迅速增大至设定值以上，此时流过电磁线圈的电流也增大，产生足够的吸力吸引衔铁动作，这个动作推动机构使断路器跳闸，从而切断电源，实现短路保护。
2. 热脱扣器：对于长时间较小的过载电流，可能不足以使电磁脱扣器立刻动作。
这时，热脱扣器中的双金属片受热弯曲，累积热量到一定程度后也会触发机构使断路器跳闸，执行过载保护功能。
3. 分励脱扣器：用于远程控制或联锁控制，通过外加信号来激励脱扣器动作。
4. 欠压脱扣器：当输入电压低于某一设定值时，欠压脱扣器会使断路器跳闸，防止设备在欠电压条件下运行。
综上所述，空开脱扣器通过这些基于不同原理的脱扣器相互配合，确保了电路在异常情况下能够快速断开，避免进一步的设备损害或安全隐患。
在设计和使用断路器时，选择合适的脱扣器类型和设置正确的整定值是非常重要的，以确保其能够在需要的时候正确地执行保护动作。
断路器各种脱扣器介绍及其应用原理
分励脱扣器（原理）脱扣器不是相当于断路器分闸。
它是用于释放断路器主触头的电与机械相结合的一种装置。
是断路器的一个重要的部件。
它在断路器的作用是释放断路器的主触头。
分励脱扣器本质上就是一个分闸线圈加脱扣器。
热脱扣和电磁脱扣也用这个脱扣器。
给分励脱扣线圈加上规定的电压，断路器就脱扣而分闸。
分励脱扣器常用在远距离自动断电的控制上，现在用得最多的就是消防控制室切断非消防电源。
断路器分励脱扣后是不能立刻远控合闸的，也不能直接手动合闸，必须将断路器再扣后方能合闸，这和过载等脱扣跳闸后要再扣一样。
这就是分励脱扣和电动操作分闸的区别。
断路器操作把手有三个位置，除大家知道的上分下合两个位置外，脱扣后把手将停留在中间位置。
所谓再扣就是将把手从中间位置下扳到分的位置使脱扣器重新钩住，然后才能合闸。
分励脱扣线圈电压种类有交流和直流，电压大小有各种电压等级。
切断非消防电源时用DC24V消防电源作分励脱扣线圈电源是最方便也是最简单的。
分励脱扣线圈只能短时间通电，时间一长就烧坏；所以在控制回路里要串接一个断路器的常闭接点，断路器脱扣后切断分励脱扣线圈的电流。
分励线圈是用来跳闸的合闸线圈是用来合闸的合闸线圈吸合所有的常开都闭合，所有的常闭都断开分励线圈吸合后（跳闸）所有的常开都断开，所有的常闭都闭合分励脱扣器原理图在民用建筑中非消防电源的切除中,强切消防时需要停电的回路，选用带分励脱扣器的断路器，以使消防报警系统能在消防中心通过输入输出控制模块或控制电缆远距离使断路器跳闸，以切断此类负荷的电源。
二、低压断路器的结构和工作原理断路器，在电路中作接通、分断和承载额定工作电流，并能在线路和电动机发生过载、短路、欠压的情况下进行可靠的保护。
断路器的动、静触头及触杆设计成平行状，利用短路产生的电动斥力使动、静触头断开，分断能力高，限流特性强。
．短路时，静触头周围的芳香族绝缘物气化，起冷却灭弧作用，飞弧距离为零。
断路器的灭弧室采用金属栅片结构，触头系统具有斥力限流机构，因此，断路器具有很高的分断能力和限流能力。
低压断路器的脱扣器选型
低压断路器的脱扣器选型
断路器的脱扣器形式有过流脱扣器、欠压脱扣器、分励脱扣器等。
过流脱扣器还可分为过载脱扣器和短路（电磁）脱扣器，并有长延时、短延时、瞬时之分。
过流脱扣器最为常用。
1）脱扣器参数的选定
（1）欠压脱扣器的额定电压等于线路的额定电压。
（2）脱扣器的额定电流大于或等于线路的计算电流。
（3）低压断路器瞬时（或短延时）脱扣整定电流大于或等于1.25倍线路末端单相对地短路电流。
2）脱扣器安装方式的选定
过电流脱扣器按安装方式又可分为固定安装式和模块化安装式。
固定安装式脱扣器和断路器壳体加工为一体，一旦出厂，其脱扣器额定电流不可调节，如DZ20型。
而模块化安装式脱扣器作为断路器的一个安装模块，可随时调换，灵活性很强。
3）脱扣器保护特性的选定
脱扣器的保护特性分为长延时特性、短延时特性、瞬时特性。
长延时型脱扣器：其动作时间可以不小于10s，只能用作过载保护。
短延时型脱扣器：其动作时间可为0.1～0.4s，可以作为短路保护，也可以作为过载保护。
瞬时型脱扣器：其动作时间约为0.02s，一般用作短路保护。
长延时型脱扣器的整定电流大于或等于1.1倍计算电流；瞬时型脱扣器的整定电流大于或等于1.35倍尖峰电流（计算电流）。
选型时要注意，上一级的脱扣整定电流大于或等于1.2倍下一级脱扣整定电流。
断路器理论题
断路器理论试题一．判断1．10.(√)2．低压刀开关的主要作用是检修时实现电气设备与电源的隔离。
(√)3．刀开关与断路器串联安装的线路中，送电时应先合上负荷侧刀开关，再合上电源侧刀开关，最后接通断路器。
(×)4．低压断路器的瞬时动作电磁式过电流脱扣器和热脱扣器都是起短路保护作用的。
(×)5．低压断路器的瞬时动作电磁式过电流脱扣器是起过载保护作用的。
(×)6．断路器的分励脱扣器和失压脱扣器都能对断路器进行远距离分闸，因此它俩的作用是完全相同的。
(×)7.DZ型自动开关中的电磁脱扣器起过载保护使用；热脱扣器起短路保护作用。
(×)8．对于禁止自行启动的设备，应选用带有欠压脱扣器的断路器控制或采用交流接触器与之配合使用。
(√)9．刀开关与低压断路器串联安装的线路，应当由低压断路器接通、断开负载。
(√)10．装置式低压断路器有塑料外壳，也叫做塑料外壳式低压断路器。
(√)11．上级低压断路器的保护特性与下级低压断路器的保护特性应满足保护迭择性的要求。
(√)12．带有失压脱扣器的低压断路器，失压线圈断开后，断路器不能合闸。
(√)13．刀开关是靠拉长电弧而使之熄灭的。
(×)14．低压断路器故障掉闸后，恢复送电时必须将开关手柄向下搬至“再扣”位置后才能再次合闸送电。
(√)15．低压断路器的瞬时动作电磁式过电流脱扣器的整定电流不得大于其额定电流。
(×))二．选择题1．低压断路器的瞬时动作电磁式过电流脱扣器的作用是(A)。
A、短路保护B、过载保护C、漏电保护D、缺相保护2．DW型低压断路器的瞬时动作过电流脱扣器动作电流的调整范围多为额定电流的(A)倍。
A、1～3B、4～6C、7～9D、10～203．低压断路器的开断电流应(C)短路电流。
A、大于安装地点的最小B、小于安装地点的最小C、大于安装地点的最大D、小于安装地点的最大4．刀开关正确的安装方位在合闸后操作手柄向(A)。
浅析塑壳断路器分励脱扣器和欠压脱扣器与本体的配合
浅析塑壳断路器分励脱扣器和欠压脱扣器与本体的配合王国忠，董纪圣，矫财东，刘清霞(浙江方圆电气设备检测有限公司，浙江嘉兴314001 )摘要：从塑壳断路器内置附件分励脱扣器和欠压脱扣器的基本要求出发，分析分励脱扣器、欠压脱 扣器与塑壳断路器本体间的机械力配合，结合试验和实际应用中的常见故障进行剖析，为附件的设计和应 用提供解决思路。
关键词：塑壳断路器附件；欠压脱扣器；分励脱扣器；配合Analysis on Coordination of Shunt Release andUndervoltage Release with Body of MCCBWANG Guozhogn, DONG Jingji,JIAO Caidong，LIU Qingxia (Zhejiang Fangyuan Electrical Equipment Testing Co. ,Ltd. ,Jiaxing314001 ,China)Abstract ：Aiming at the built-in accessories of moulded case circuit breaker ( MCCB) , shunt release and undervoltage release, the tripping force coordination among shunt release, undervoltage release and MCCB is analyzed. The test and the common fault practical application are taken into consideration. It can provide solutions for the design and application of related accessories.Key words ：accessories of MCCB ；undervoltage release ；shunt release ；coordination〇引言分励脱扣器和欠压脱扣器是塑壳断路器(MCCB)常见的内置附件。
欠压脱扣和分励脱口的区别
欠压脱扣和分励脱口的区别（1）第1个两者的用途不同，失压脱扣器用于欠电压和失压保护执行元件，分励脱扣器一般是用于过流、断路、断相等保护的执行元件；两者的工作方式不同，失压脱扣器的线圈失电时动作，分励脱扣器线圈得电时动作。
（2）第2个分励脱扣和失压脱扣：共同点：1）两者都有线圈，根据线圈的工作状态致使辅助触点动作，以此来切断供电回路；2）两者都是为保护人身和设备安全而设置的保护方式；3）系统内连接方式相同。
都是辅助触点是并接在跳闸回路执行按钮上；不同点：1）线圈名称不同。
分励脱扣的线圈为分励线圈，失压脱扣的线圈为失压线圈；2）控制方式不同。
分励脱扣一般是外部驱动命令，如消防信号；失压脱扣一般是断路器供电电源丢失，内部驱动命令。
3）动作方式不同。
分励脱扣利用分励线圈线圈得电，辅助常闭触点断开致使供电控制线圈回路（如断路器分闸线圈）得电，达到断路器跳闸；失压脱扣是利用线圈失电，辅助常闭触点连通导致供电控制线圈回路（如断路器分闸线圈）得电，达到断路器跳闸；4）目的不同。
分励脱扣是防止造成更大的事故损失或保护某些设施设置的。
如某区域火灾，在消防喷淋或消防栓使用之前，为防止触电，通过消防信号驱动分励线圈动作，切断此区域的供电回路，以免在救援过程中因触电造成的二次伤害；而失压脱扣主要是为防止供电系统失电后因突然来电引起设备自启动或其供电回路突然得电对人身及设备造成的伤害；（3）第3个简单的说分励脱扣和失压脱扣的区别在：简单的说分励脱扣和失压脱扣的区别在：分励脱扣执行一般停止分闸任务失压脱扣执行电系统失电分闸任务失压脱扣不属于分励脱扣中的任何一种。
（4）第4个两者的用途不同，失压脱扣器用于欠电压和失压保护执行元件，分励脱扣器一般是用于过流、断路、断相等保护的执行元件；两者的工作方式不同，失压脱扣器的线圈失电时动作，分励脱扣器线圈得电时动作。
（5）第5个两者的用途不同，失压脱扣器用于欠电压和失压保护执行元件，分励脱扣器一般是用于远程控制（例如火灾时断电等）。
资料低压断路器及断路器脱扣的分类
资料低压断路器及断路器脱扣的分类在民用建筑设计中低压断路器主要用于线路的过载、短路、过电流、失压、欠压、接地、漏电和双电源自动切换及电动机起动时的保护和操作等用途。
在选择断路器时除考虑上述要满足的功能外还应考虑与上、下级断路器及熔断器的安全容量的配合。
在数据中心机房配电系统的设计中，正确地选用断路器对保护配电系统有非常重要的意义。
在断路器选型过程中，应注意电流参数的合理整定，合理利用断路器的保护特性和过电流保护选择性，选择最适合安全运行的断路器。
一断路器的分类根据断路器的额定电流、分段能力、安装位置将其分为三种：ACB-万能式（框架式）断路器；MCCB-塑壳断路器； MCB-微型断路器；不同种类的断路器的主要特点及功能如下：1、框架断路器（万能式）——ACB框架断路器的所有零件都装在一个绝缘的金属框架内,常为开启式，可装设多种附件，更换触头和部件较为方便，通常用在电源端做总开关。
原则上额定电流630A以上要求采用框架断路器，因此框架断路器的额定电流一般为630A-6300A。
另外在分段能力上，框架断路器要比塑壳断路器高。
2、塑壳断路器——MCCB塑壳断路器多采用手动操作，容量一般在630A（个别产品可达到1600A）以下，大容量可选择电动分合。
塑壳断路器能够自动切断超过设定值后的电流。
塑壳断路器通常含有热磁跳脱单元或电子脱扣器，大容量的塑壳断路器还会配备固态跳脱传感器。
它的辅助触点、欠电压脱扣器以及分励脱扣器等多采用模块化，结构非常紧凑，适用于支路的保护开关。
3、微型断路器——MCB微型断路器是建筑电气终端配电装置中使用最广泛的一种终端保护电器。
用于125A以下的单相、两相、三相的短路、过载、过压等保护。
二断路器脱扣的分类根据断路器的应用场合选择断路器的脱扣类型，断路器脱扣的类型可分为四种：1．电磁脱扣器只提供磁保护，也就是短路保护（瞬时），其实际上是一个磁回力，当电流足够大时产生的磁场力吸合衔铁打击牵引杆从而带动机构动作切断电路。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
分励脱扣器和欠压脱扣器有什么区别
断路器：用来接通、分断电路，有糊热、过载、短路等功能；
脱扣器欠电压脱扣器GPAULRAAW ：断路器的辅助部件，有热脱扣、短路脱扣、电磁分励脱扣等，配合断路器达到上述功能；
分励脱扣器：属于电磁脱扣部件的一种，通过外加电信号完成断路器受控脱扣的功能。
如消防状态需要切断正常供电回路，通过24VDC信号施加在断路器的分励脱扣器线圈上，使断路器分断；
断路器与分励脱扣器可以是一体的，也可以是组合装配的；
短路脱扣、漏电脱扣、分励脱扣都属于电磁脱扣原理；
断路器=动静触点+灭弧装置+热敏元件+电磁铁新型电磁铁SVZB1(TAU)-1683T +传动机构+调节整定附件+操作手柄+连接端子+外壳
施加适当的电信号给断路器的脱扣器，能使断路器跳闸，以断开回路。
这种脱扣器可认为是分励脱扣器. 主要用于远距离使开关分闸以控制断开回路。
如在民用建筑中非消防电源的切除中。
消防时需要停电的回路，可以选用戴分励脱扣器的断路器，以使消防报警系统能在消防中央通过控制模块或控制电缆远距离使断路器跳闸，以切断此类负荷的电源。
欠压脱扣器其脱扣器(线圈)正常工作时是有电压的此电压使脱扣器的锁SL-059电子锁钩克服弹簧力以使断路器可能正常合闸。
当电压降低到其设定值时脱扣器的锁钩会复位断路器会跳闸以断开回路。
欠压脱扣器多用于需要在停电时自动断开的回路如有备电自投上母线上的三级负荷回路.。
