分励脱扣开关工原理接线图
关于TCL塑壳开关__分励脱扣器的安装示意图
关于TCL塑壳开关__分励脱扣器的安装示意图原因：现在看没什么了。
目的：省得有兄弟姐妹跟我一样着急了！！
如下图：
这是没有装的原图：
好了，都有了吧？那下边咱把右上和左下这俩螺丝拧下来如图：
然后就是下边的样子了：
下边就是见证奇迹的时刻了：
1.把盖子翻过了我们会看到什么？下图哦～·～
2.下边就是要拿出要装的脱扣分励器，就是下边这样子的：
因为只针对的是：TCL罗格朗的塑壳开关的，至于其它的不知道我也不晓
得！！！
就是这个，适合
125A-160A的！
然后…….哦?????怎么把这个小东西装进上边（1）的罩子里呢？
其实“老板”给我的时候也是很郁闷，怎么装啊？研究半天，后来请教后知道了～！～
3.请看这个：注意到没有？就是红色的挡板，对了么，
就是它，要把它取下来的，不然是装不进去的，因为由它在是根本没地方装的！！！发现没有？
4.取下后：对啦，就是这里，托扣器就是要装这里的，
托扣器的那个拨片是对着自己哦？就是这样子
然后把它像下图这样按进去就行了～～但是一定要注意两根信号线别给卡断了哦～～～
5.完成：
注意，安装位置是和正面的
开关自带的检验保险在一边的。
就是我大拇指边上的那个红色
的按钮！！
6.组装：这不用再截图了吧，怎么拆下来的怎么装上哦～～
还有就是这俩东西这两家店有：
TCL 塑壳开关：/?spm=a220o.1000855.0.0.9gOX0J 上海盛优装潢专营店小徐
分励脱扣器
/?spm=2013.1.1000126.d21.QsVse3
浙江望京电气钱老板
两家店都不错哦～～
还有，有什么别的型号装不上的你们可以直接问钱老板哦～～。

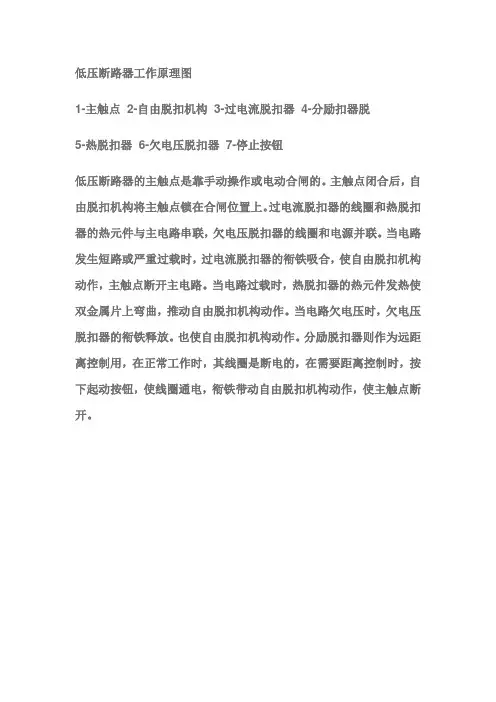

(完整版)低压断路器工作原理图
低压断路器工作原理图1-主触点 2-自由脱扣机构 3-过电流脱扣器 4-分励扣器脱5-热脱扣器 6-欠电压脱扣器 7-停止按钮低压断路器的主触点是靠手动操作或电动合闸的。
主触点闭合后，自由脱扣机构将主触点锁在合闸位置上。
过电流脱扣器的线圈和热脱扣器的热元件与主电路串联，欠电压脱扣器的线圈和电源并联。
当电路发生短路或严重过载时，过电流脱扣器的衔铁吸合，使自由脱扣机构动作，主触点断开主电路。
当电路过载时，热脱扣器的热元件发热使双金属片上弯曲，推动自由脱扣机构动作。
当电路欠电压时，欠电压脱扣器的衔铁释放。
也使自由脱扣机构动作。
分励脱扣器则作为远距离控制用，在正常工作时，其线圈是断电的，在需要距离控制时，按下起动按钮，使线圈通电，衔铁带动自由脱扣机构动作，使主触点断开。
此主题相关图片如下，点击图片看大图：1-主触点 2-自由脱扣机构 3-过电流脱扣器 4-分励扣器脱5-热脱扣器 6-欠电压脱扣器 7-停止按钮空开烧毁的原因：（一）触头系统1.触头压力不足。
因长期使用，触头弹簧变形、氧化，张力消失或减退，因触头过热，使触头弹簧退火，都是触头压力不足的原因，对此要检查触头初压力和终压力是否符保要求。
其方法可在动触头和支持板之间放入一张纸条，纸条在触头弹簧压力下被压紧，在动触头上装一弹簧秤，右手拉弹簧秤，左手轻轻拉纸条，当纸条刚可以抽出时，弹簧称上读数即为初压力。
将开关合上，使触头闭合，纸条夹在动静触头之间，按测初压力的方法；当纸条刚可抽出时，弹簧称上读数就是终压力。
触头压力也可以用下式估算：初压力=0.5*触头终压力，（公斤）终压力=2.25*触头额定电流（安）/100（公斤）根据触头初、终压力的数值，可以重新配制弹簧，也可以自行绕制。
自行绕制时，选择合适的琴钢丝，按同样的直径和匝数进行绕制，但往往由于绕制工艺问题，所得的弹簧力大小的差别，需要将弹簧的直径和匝数进行调节。
调节的办法是：钢丝越粗，弹力越大；；弹簧外径越大，弹力越小；匝数越多，弹力越小。
分励脱扣器的工作原理
分励脱扣器的工作原理
分励脱扣器是一种由感应线圈、电容、电阻等元件构成的电路装置，用于从交流电源中提取电能，使得负载在正常工作的情况下免受电源电压波动的影响。
工作原理如下：
1. 感应线圈：通过一个线圈将交流电源中的电能转换为变压电流信号，产生一个感应电动势。
2. 电容：在感应电动势的驱动下，电容开始充电，并存储能量。
3. 电阻：通过与电容并联连接的电阻，放电时阻碍电容器放电速度，使得电容器能够缓慢地释放能量。
4. 负载：电容通过电阻放电，将能量传递给负载，使其工作。
5. 反馈回路：分励脱扣器通过反馈回路控制电容的充放电速度，以使得负载电压保持稳定。
在电源电压波动或突然中断的情况下，分励脱扣器能够通过调节电容的充放电速度，使得负载继续正常工作，并且保持稳定的输出电压。
这种工作原理能够有效地抑制电源电压的剧烈波动，保护负载设备免受损坏。
分励脱扣器原理有图
分励脱扣器原理有图 This model paper was revised by LINDA on December 15, 2012.分励脱扣器（原理）分励脱扣器本质上就是一个分闸线圈加脱扣器。
热脱扣和电磁脱扣也用这个脱扣器。
给分励脱扣线圈加上规定的电压，断路器就脱扣而分闸。
分励脱扣器常用在远距离自动断电的控制上，现在用得最多的就是消防控制室切断非消防电源。
断路器分励脱扣后是不能立刻远控合闸的，也不能直接手动合闸，必须将断路器再扣后方能合闸，这和过载等脱扣跳闸后要再扣一样。
这就是分励脱扣和电动操作分闸的区别。
断路器操作把手有三个位置，除大家知道的上分下合两个位置外，脱扣后把手将停留在中间位置。
所谓再扣就是将把手从中间位置下扳到分的位置使脱扣器重新钩住，然后才能合闸。
分励脱扣线圈电压种类有交流和直流，电压大小有各种电压等级。
切断非消防电源时用DC24V消防电源作分励脱扣线圈电源是最方便也是最简单的。
分励脱扣线圈只能短时间通电，时间一长就烧坏；所以在控制回路里要串接一个断路器的常闭接点，断路器脱扣后切断分励脱扣线圈的电流。
分励线圈是用来跳闸的合闸线圈是用来合闸的合闸线圈吸合所有的常开都闭合，所有的常闭都断开分励线圈吸合后（跳闸）所有的常开都断开，所有的常闭都闭合分励脱扣器原理图一、分励脱扣器原理图在民用建筑中非消防电源的切除中,强切消防时需要停电的回路，选用带分励脱扣器的断路器，以使消防报警系统能在消防中心通过输入输出控制模块或控制电缆远距离使断路器跳闸，以切断此类负荷的电源。
二、低压断路器的结构和工作原理断路器，在电路中作接通、分断和承载额定工作电流，并能在线路和电动机发生过载、短路、欠压的情况下进行可靠的保护。
断路器的动、静触头及触杆设计成平行状，利用短路产生的电动斥力使动、静触头断开，分断能力高，限流特性强。
．短路时，静触头周围的芳香族绝缘物气化，起冷却灭弧作用，飞弧距离为零。
断路器的灭弧室采用金属栅片结构，触头系统具有斥力限流机构，因此，断路器具有很高的分断能力和限流能力。
分励脱扣器原理(有图)47891培训讲学
分励脱扣器原理(有图)47891分励脱扣器（原理）分励脱扣器本质上就是一个分闸线圈加脱扣器。
热脱扣和电磁脱扣也用这个脱扣器。
给分励脱扣线圈加上规定的电压，断路器就脱扣而分闸。
分励脱扣器常用在远距离自动断电的控制上，现在用得最多的就是消防控制室切断非消防电源。
断路器分励脱扣后是不能立刻远控合闸的，也不能直接手动合闸，必须将断路器再扣后方能合闸，这和过载等脱扣跳闸后要再扣一样。
这就是分励脱扣和电动操作分闸的区别。
断路器操作把手有三个位置，除大家知道的上分下合两个位置外，脱扣后把手将停留在中间位置。
所谓再扣就是将把手从中间位置下扳到分的位置使脱扣器重新钩住，然后才能合闸。
分励脱扣线圈电压种类有交流和直流，电压大小有各种电压等级。
切断非消防电源时用DC24V消防电源作分励脱扣线圈电源是最方便也是最简单的。
分励脱扣线圈只能短时间通电，时间一长就烧坏；所以在控制回路里要串接一个断路器的常闭接点，断路器脱扣后切断分励脱扣线圈的电流。
分励线圈是用来跳闸的合闸线圈是用来合闸的合闸线圈吸合所有的常开都闭合，所有的常闭都断开分励线圈吸合后（跳闸）所有的常开都断开，所有的常闭都闭合分励脱扣器原理图一、分励脱扣器原理图在民用建筑中非消防电源的切除中,强切消防时需要停电的回路，选用带分励脱扣器的断路器，以使消防报警系统能在消防中心通过输入输出控制模块或控制电缆远距离使断路器跳闸，以切断此类负荷的电源。
二、低压断路器的结构和工作原理断路器，在电路中作接通、分断和承载额定工作电流，并能在线路和电动机发生过载、短路、欠压的情况下进行可靠的保护。
断路器的动、静触头及触杆设计成平行状，利用短路产生的电动斥力使动、静触头断开，分断能力高，限流特性强。
短路时，静触头周围的芳香族绝缘物气化，起冷却灭弧作用，飞弧距离为零。
断路器的灭弧室采用金属栅片结构，触头系统具有斥力限流机构，因此，断路器具有很高的分断能力和限流能力。
具有复式脱扣器。
反时限动作是双金属片受热弯曲使脱扣器动作，瞬时动作是铁芯街铁机构带动脱扣器动作。
分励脱扣原理 欠压脱扣器
分励脱扣器（原理）分励脱扣器本质上就是一个分闸线圈加脱扣器。
热脱扣和电磁脱扣也用这个脱扣器。
给分励脱扣线圈加上规定的电压，断路器就脱扣而分闸。
分励脱扣器常用在远距离自动断电的控制上，现在用得最多的就是消防控制室切断非消防电源。
断路器分励脱扣后是不能立刻远控合闸的，也不能直接手动合闸，必须将断路器再扣后方能合闸，这和过载等脱扣跳闸后要再扣一样。
这就是分励脱扣和电动操作分闸的区别。
断路器操作把手有三个位置，除大家知道的上分下合两个位置外，脱扣后把手将停留在中间位置。
所谓再扣就是将把手从中间位置下扳到分的位置使脱扣器重新钩住，然后才能合闸。
分励脱扣线圈电压种类有交流和直流，电压大小有各种电压等级。
切断非消防电源时用DC24V消防电源作分励脱扣线圈电源是最方便也是最简单的。
分励脱扣线圈只能短时间通电，时间一长就烧坏；所以在控制回路里要串接一个断路器的常闭接点，断路器脱扣后切断分励脱扣线圈的电流。
欠压脱扣器是一个线圈，中间有一个打击脚，卡在断路器机构牵引杆上，使机构始终处于解锁状态，保证无法储能合闸。
（如此时强行储能合闸的话，会使牵引杆断裂）。
当线圈得到足够的电压时，打击脚被吸合，退出牵引杆的运动轨迹，从而断路器可正常合分。
欠压脱扣器技术参数中说其在额定电压的70%~35%可靠动作,它设定了一个欠压段，供用户在不同的用电环境使用，有些地方电压波动较大（象农村），如果设置欠压脱扣器的电压过高，会引起开关频频动作，尤其是居民区单纯的照明电路，这样还会影响正常照明供电，还有一个就是电机启动对电网电压的波动，一般7.5KW以下的电机都是直接启动，如果一个用电户多一些这样的电机，那么你也不可能把欠压脱扣器的动作电压设置过高，不然电机还没启动电源早己跳闸了，所以一般工厂和民用用电的欠压脱扣器的动作电压都设置在低档，（它只起到电压很低或无电压脱扣），否则你这个管电的会跑断脚而无处诉，这就是脱扣器的动作范围设定35%这个下限的道理，不知我的说明是否对你有帮助0%~110%指的分励可靠动作的电压范围，70%为最小值，而超过110%分励本身可能会烧坏。
塑壳断路器分励脱扣器原理
塑壳断路器分励脱扣器原理
塑壳断路器分励脱扣器的工作原理主要是通过分励脱扣线圈加脱扣器来实现。
当给分励脱扣线圈加上规定的电压时，断路器就会脱扣而分闸。
在具体的应用中，当发生火灾时，消防控制室会发出报警信号，这个信号通常是一个直流24V的电压信号。
在对应的非消防负载断路器上安装分励脱扣器，再加
装一个24V中间继电器，把24V的消防跳闸信号接至此中hl继电器。
中hl 继电器的常开触点串联到断路器的分励脱扣线圈回路中，通过输出模块、配电箱内中hl继电器与分励脱扣器的配合，可以切除非消防负荷。
此外，为了防止线圈烧毁，塑壳断路器的分励脱扣线圈中还串联了一个微动开关。
当分励脱扣器通过衔铁吸合时，微动开关从常闭状态转换成常开，这样就可以切断分励脱扣器电源的控制线路，避免线圈的烧损。
当断路器再扣合闸后，微动开关重新处于常闭位置。
以上内容仅供参考，建议查阅关于塑壳断路器的书籍或者咨询专业人士获取更准确的信息。
分励脱扣器
分励脱扣器作用原理是什么施加适当的电信号给断路器的脱扣器，能使断路器跳闸，以断开回路。
这种脱扣器可认为是分励脱扣器. 主要用于远距离使开关分闸,以控制断开回路.如在民用建筑中非消防电源的切除中。
消防时需要停电的回路，可以选用带分励脱扣器的断路器，以使消防报警系统能在消防中心通过控制模块或控制电缆远距离使断路器跳闸，以切断此类负荷的电源。
欠压脱扣器,其脱扣器(线圈)正常工作时是有电压的,此电压使脱扣器的锁钩克服弹簧力,以使断路器能够正常合闸.当电压降低到其设定值时,脱扣器的锁钩会复位,断路器会跳闸.以断开回路.欠压脱扣器多用于需要在停电时,自动断开的回路,如有备电自投上母线上的三级负荷回路.断路器：用来接通、分断电路，有过热、过载、短路等功能；脱扣器：断路器的辅助部件，有热脱扣、短路脱扣、电磁分励脱扣等，配合断路器达到上述功能；分励脱扣器：属于电磁脱扣部件的1种，通过外加电信号完成断路器受控脱扣的功能。
如消防状态需要切断正常供电回路，通过24VDC信号施加在断路器的分励脱扣器线圈上，使断路器分断。
断路器与分励脱扣器可以是一体的，也可以是组合装配的。
短路脱扣、漏电脱扣、分励脱扣都属于电磁脱扣原理。
断路器=动静触点+灭弧装置+热敏元件+电磁铁+传动机构+调节整定附件+操作手柄+连接端子+外壳断路器种类的选择摘要：任何复式电路保护设计的电气或电子产品都埋藏了故障隐患。
保护您的昂贵设备归根结底就是要对包括控制开关、电线和电源在内的整个电气系统加以保护，以避免短路和电流过大情况的发生。
目前的断路器主要有热断路器、磁断路器和通地漏泄断路器等几种。
在选择断路器时，不仅需要考虑电路特性，还应当考虑包括断路器的安装位置以及外壳尺寸方面的限制条件。
关键词：断路器种类在应用中，选择合适电路保护器件并不困难，但确实需要费一番思考。
如果电气或电子设备在设计中采用了规格制定得偏松的电路保护器件，则设备将极易因功率冲击而遭到损坏并导致起火的灾难性后果。
消防切电原理图
消防切电开关（原理）
分励脱扣器本质上就是一个分闸线圈加脱扣器。
热脱扣和电磁脱扣也用这个脱扣器。
给分励脱扣线圈加上规定的电压，断路器就脱扣而分闸。
分励脱扣器常用在远距离自动断电的控制上，现在用得最多的就是消防控制室切断非消防电源。
断路器分励脱扣后是不能立刻远控合闸的，也不能直接手动合闸，必须将断路器再扣后方能合闸，这和过载等脱扣跳闸后要再扣一样。
这就是分励脱扣和电动操作分闸的区别。
断路器操作把手有三个位置，除大家知道的上分下合两个位置外，脱扣后把手将停留在中间位置。
所谓再扣就是将把手从中间位置下扳到分的位置使脱扣器重新钩住，然后才能合闸。
分励脱扣线圈电压种类有交流和直流，电压大小有各种电压等级。
切断非消防电源时用DC24V消防电源作分励脱扣线圈电源是最方便也是最简单的。
分励脱扣线圈只能短时间通电，时间一长就烧坏；所以在控制回路里要串接一个断路器的常闭接点，断路器脱扣后切断分励脱扣线圈的电流。
分励线圈是用来跳闸的合闸线圈是用来合闸的合闸线圈吸合所有的常开都闭合，所有的常闭都断开分励线圈吸合后（跳闸）所有的常开都断开，所有的常闭都闭合
分励脱扣器原理图
在民用建筑中非消防电源的切除中,强切消防时需要停电的回路，选用带分励脱扣器的断路器，以使消防报警系统能在消防中心通过输入输出控制模块或控制电缆远距离使断路器跳闸，以切断此类负荷的电源。
S9分励脱扣器 说明书
3 正常工作条件和安装条件5 主要工作原理4 主要参数及技术性能2 型号及含义1 适用范围S9分励脱扣器S9分励脱扣器(以下简称脱扣器)主要供与NB1或NBH8系列断路器配装，适用于交流50Hz(或60Hz)，额定电压至400V的线路中配装作远距离分励脱扣操作。
3.1 环境温度：-5℃~+40℃，24小时内平均值不超过+35℃。
3.2 海拨高度：不超过2000m。
3.3 污染等级：2级。
3.4 安装类别：Ⅱ、Ⅲ类。
3.5 安装方式：采用TH35-7.5型钢安装轨安装。
4.1 基本参数：4.1.1 额定绝缘电压(Ui)：500V；4.1.2 额定控制电源电压(Us)：AC：230V、400V；AC/DC：24V、48V、12V。
4.2 主要性能指标：4.2.1 动作特性：在额定控制电源电压值的70～110%，脱扣器均应可靠动作使断路器断开；4.2.2 触头分断能力：AC：3A/400V；AC：6A/230V；3A/48V；6A/24V；6A/12V 4.2.3 介电性能：脱扣器应能承受2000V，1min工频耐压试验；4.2.4 机械寿命：脱扣器操作寿命不低于0.4万次。
S 9设计序号 分励脱扣器脱扣器主要由手柄、脱扣机构、电磁系统、指示件、外壳等零件组成，其接线原理(见图1)。
当脱扣器未合闸时，常闭辅助触头接通，外接安全信号灯亮；当配装断路器合闸带动脱扣器合闸时，脱扣器常闭辅助触头断开，常开触头接通，外接警告信号灯亮；当按钮接通时，脱扣器电磁系统吸合，使脱扣机构动作，从而带动配装断路器脱扣分断，达到分励脱扣目的。
与此同时，脱扣器指示件动作显示脱扣标记，脱扣器常开触头分断、常闭接通，外接信号指示转换。
35277.57.1 订货时须指出：7.1.1 脱扣器的名称、型号；7.1.2 订货数量。
7.2 订货示例见表：需要订购的产品S9 Us：230V~ 100台S9 Us：24V 100台订购时书写示例S9 Us：230V~ 100台S9 Us：24V 100台6 外形及安装尺寸7 订货须知49.5±0.3177 045±0.31。
分励脱扣器的作用原理及断路器
分励脱扣器的作用原理及断路器作者：/channel/14369433 更新时间：2011-11-04 分类：电器技术分励脱扣器的作用原理施加适当的电信号给断路器的脱扣器欠压脱扣器Z-USA-400 ，能使断路器跳闸，以断开回路。
这种脱扣器可认为是分励脱扣器. 主要用于远距离使开关分闸,以控制断开回路. 如在民用建筑中非消防电源的切除中。
消防时需要停电的回路，可以选用带分励脱扣器的断路器，以使消防报警系统能在消防中心通过控制模块或控制电缆远距离使断路器跳闸，以切断此类负荷的电源。
欠压脱扣器,其脱扣器(线圈)正常工作时是有电压的,此电压使脱扣器的锁钩克服弹簧力,以使断路器能够正常合闸.当电压降低到其设定值时,脱扣器的锁钩会复位,断路器会跳闸.以断开回路. 欠压脱扣器多用于需要在停电时,自动断开的回路,如有备电自投上母线上的三级负荷回路. 断路器：用来接通、分断电路，有过热、过载、短路等功能；脱扣器：断路器的辅助部件，有热脱扣、短路脱扣、电磁分励脱扣等，配合断路器达到上述功能；分励脱扣器：属于电磁脱扣部件的1种，通过外加电信号完成断路器受控脱扣的功能。
如消防状态需要切断正常供电回路，通过24VDC信号施加在断路器的分励脱扣器线圈上，使断路器分断。
断路器与分励脱扣器可以是一体的，也可以是组合装配的。
短路脱扣、漏电脱扣、分励脱扣都属于电磁脱扣原理。
断路器=动静触点+灭弧装置+热敏元件+电磁铁制动电磁铁MZS1A-80H 线圈+传动机构+调节整定附件+操作手柄+连接端子端子DJ623-8 +外壳灭弧罩IZM7-XAC 断路器是指切断电流的设备，就相当于水龙头，它控制的水流，而断路器控制的是电流。
断路器，主要用于对电路出现短路电流的保护，当电路中出现短路时，立即断开电路，保护负载的安全。
断路器的额定分断能力分为额定极限短路分断能力和额定运行短路分断能力两种。
国标《低压开关设备和控制设备低压断路器》(GB14048.2—94)对断路器额定极限短路分断能力和额定运行短路分断能力作了如下的解释： (1)断路器的额定极限短路分断能力(Icn)：按规定的实验程序所规定的条件，不包括断路器继续承载其额定电流能力的分断能力；(2)断路器的额定运行短路分断能力(Icn)：按规定的实验程序所规定的条件，包括断路器继续承载其额定电流能力的分断能力；(3)额定极限短路分断能力(Icn)的试验程序为O—t—CO。
分励脱扣器工作原理
分励脱扣器工作原理
分励脱扣器是一种用于控制电机运行的装置，其工作原理如下：
1. 电机供电：首先，电机通过电源得到供电。
电源可以是直流电源或交流电源。
2. 电压检测：分励脱扣器内部设有电压检测装置，用于实时监测电机的电压情况。
3. 分励电路：根据电压检测装置的反馈信息，分励脱扣器会根据设定的电压范围，对电机的供电电压进行调节。
当电机的供电电压超过设定的上限时，分励脱扣器会减小电机的供电电压，以降低电机的负荷，从而保护电机免受损坏。
4. 脱扣装置：如果电机供电电压超过设定的上限的一定时间，分励脱扣器会触发脱扣装置。
脱扣装置会切断电源与电机之间的连接，使电机停止运行，以避免电机过载或烧坏。
总之，分励脱扣器通过电压检测和电压调节，保证电机的供电电压在安全范围内，并在超过设定上限时触发脱扣装置，以保护电机的安全运行。
消防切电原理图完整版
消防切电原理图
HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】
消防切电开关（原理）
分励脱扣器本质上就是一个分闸线圈加脱扣器。
热脱扣和电磁脱扣也用这个脱扣器。
给分励脱扣线圈加上规定的电压，断路器就脱扣而分闸。
分励脱扣器常用在远距离自动断电的控制上，现在用得最多的就是消防控制室切断非消防电源。
断路器分励脱扣后是不能立刻远控合闸的，也不能直接手动合闸，必须将断路器再扣后方能合闸，这和过载等脱扣跳闸后要再扣一样。
这就是分励脱扣和电动操作分闸的区别。
断路器操作把手有三个位置，除大家知道的上分下合两个位置外，脱扣后把手将停留在中间位置。
所谓再扣就是将把手从中间位置下扳到分的位置使脱扣器重新钩住，然后才能合闸。
分励脱扣线圈电压种类有交流和直流，电压大小有各种电压等级。
切断非消防电源时用DC24V消防电源作分励脱扣线圈电源是最方便也是最简单的。
分励脱扣线圈只能短时间通电，时间一长就烧坏；所以在控制回路里要串接一个断路器的常闭接点，断路器脱扣后切断分励脱扣线圈的电流。
分励线圈是用来跳闸的合闸线圈是用来合闸的合闸线圈吸合所有的常开都闭合，所有的常闭都断开分励线圈吸合后（跳闸）所有的常开都断开，所有的常闭都闭合
分励脱扣器原理图
在民用建筑中非消防电源的切除中,强切消防时需要停电的回路，选用带分励脱扣器的断路器，以使消防报警系统能在消防中心通过输入输出控制模块或控制电缆远距离使断路器跳闸，以切断此类负荷的电源。
断路器各种脱扣器介绍及其应用原理
分励脱扣器（原理）脱扣器不是相当于断路器分闸。
它是用于释放断路器主触头的电与机械相结合的一种装置。
是断路器的一个重要的部件。
它在断路器的作用是释放断路器的主触头。
分励脱扣器本质上就是一个分闸线圈加脱扣器。
热脱扣和电磁脱扣也用这个脱扣器。
给分励脱扣线圈加上规定的电压，断路器就脱扣而分闸。
分励脱扣器常用在远距离自动断电的控制上，现在用得最多的就是消防控制室切断非消防电源。
断路器分励脱扣后是不能立刻远控合闸的，也不能直接手动合闸，必须将断路器再扣后方能合闸，这和过载等脱扣跳闸后要再扣一样。
这就是分励脱扣和电动操作分闸的区别。
断路器操作把手有三个位置，除大家知道的上分下合两个位置外，脱扣后把手将停留在中间位置。
所谓再扣就是将把手从中间位置下扳到分的位置使脱扣器重新钩住，然后才能合闸。
分励脱扣线圈电压种类有交流和直流，电压大小有各种电压等级。
切断非消防电源时用DC24V消防电源作分励脱扣线圈电源是最方便也是最简单的。
分励脱扣线圈只能短时间通电，时间一长就烧坏；所以在控制回路里要串接一个断路器的常闭接点，断路器脱扣后切断分励脱扣线圈的电流。
分励线圈是用来跳闸的合闸线圈是用来合闸的合闸线圈吸合所有的常开都闭合，所有的常闭都断开分励线圈吸合后（跳闸）所有的常开都断开，所有的常闭都闭合分励脱扣器原理图在民用建筑中非消防电源的切除中,强切消防时需要停电的回路，选用带分励脱扣器的断路器，以使消防报警系统能在消防中心通过输入输出控制模块或控制电缆远距离使断路器跳闸，以切断此类负荷的电源。
二、低压断路器的结构和工作原理断路器，在电路中作接通、分断和承载额定工作电流，并能在线路和电动机发生过载、短路、欠压的情况下进行可靠的保护。
断路器的动、静触头及触杆设计成平行状，利用短路产生的电动斥力使动、静触头断开，分断能力高，限流特性强。
．短路时，静触头周围的芳香族绝缘物气化，起冷却灭弧作用，飞弧距离为零。
断路器的灭弧室采用金属栅片结构，触头系统具有斥力限流机构，因此，断路器具有很高的分断能力和限流能力。
mx+of分励脱扣器工作原理
mx+of分励脱扣器工作原理
分励脱扣器本质上是一个分闸线圈加脱扣器，给分励脱扣线圈加上规定的电压，断路器就脱扣而分闸。
当发生火灾时，消防控制室发出报警信号，这个信号一般是一个直流24V的电压信号，在对应的非消防负载断路器上安装分励脱扣器，再加装一个24V中间继电器，把24V的消防跳闸信号接至此中hl继电器，中hl继电器的常开触点串联到断路器的分励脱扣线圈回路中，通过输出模块、配电箱内中hl继电器与分励脱扣器的配合切除非消防负荷。
分励脱扣器额定控制电源电压一般为交流230V/400V或直流220V，当电源电压值等于控制电源电压的（700%-1100%）之间的任一电压时，则在断路器的所有操作条件下分励脱扣器都能使断路器脱扣断开。
分励脱扣器的接线方法
分励脱扣器的接线方法
分励脱扣器的接线方法如下：
1. 将分励脱扣器复位。
2. 将万用表调至欧姆档，测量分励线圈的阻止大小。
3. 测量辅助触点之间的阻值，如11、12之间无穷大，即“不通”，11、
14之间阻值为欧姆，触点是通的。
4. 使脱扣器处于“断路”状态，测得11、12触点是通的，11、14触点是
不通的。
5. 将控制开关连接到C1，将火线连接到C2，将常闭指示灯连接到12，将
常开指示灯连接到14，并将两指示灯的另一端和开关的另一边一起连接到
零线。
6. 完成以上步骤后，分励脱扣器的接线就完成了。
请注意，在进行接线时一定要按照上述步骤进行操作，以确保安全和正确性。
如果不确定自己的操作是否正确或存在安全隐患，请及时寻求专业人员的帮助。
塑壳断路器分励脱扣器原理
塑壳断路器分励脱扣器原理
塑壳断路器是一种常见的电气保护设备，广泛应用于工业和家庭电路中。
而分励脱扣器则是塑壳断路器的重要组成部分，它具有独特的工作原理，能够在电路故障时迅速切断电力供应，保护电器设备和人身安全。
分励脱扣器的工作原理如下：当电路中发生过载或短路等故障时，电流会急剧增大，超过了塑壳断路器的额定电流。
这时，分励脱扣器就会发挥作用。
分励脱扣器内部的触发机构会感应到电流的异常变化。
触发机构由电流互感器和磁极构成，当电流超过额定值时，电流互感器会产生磁场，使磁极吸合，从而打开分励脱扣器。
接下来，分励脱扣器的触发机构会迅速切断电路，使电流无法继续流动。
这是因为分励脱扣器内部的触发机构通过力学结构和电磁原理，将瞬时的电力信号转化为机械力，从而实现断路的目的。
此时，塑壳断路器会进入脱扣状态，即断开电路，切断电力供应。
这样，电路中的故障就得到了及时处理，防止了电器设备的损坏和火灾等危险的发生。
需要注意的是，分励脱扣器的动作速度非常快，通常在几毫秒内完成。
这是为了确保在故障发生时能够迅速切断电路，保护电器设备和人身安全。
总的来说，塑壳断路器分励脱扣器的工作原理是通过感应电流的异常变化，利用触发机构将电力信号转化为机械力，迅速切断电路，保护电器设备和人身安全。
这种保护装置在电气系统中具有重要的作用，能够有效预防电路故障带来的危险，为人们的生活和工作提供了安全保障。
消防联动脱扣接线图
消防联动脱扣接线图编辑： 投稿时间：2014-04-13∙消防联动电路接线图与实物接线图…… 消防联动电路接线图不适应特殊情况使用,实物接线法消防验收过不了。
∙消防联动系统中,切除非消防电源如何接线…… 先看你要切得空开带不带脱扣器,而且看看启动电压是多少,如果是直流24V就从控制模块直接过个24V供给...∙消防联动开关剩余电流脱扣器,只接上主线,而合上开关无电。
有请老师怎样出线有电呢? …… 请上图才好说明啊!∙求消防联动设备对应机构接线图…… 什么联动图∙总电源消防强切加24v分离脱扣接线图…… 这要取决于你的脱扣器是加压脱扣还是失压脱扣。
图纸是不一样的。
不过都要用一个24V的电源和一个结点。
是...∙消防联动断电接线图…… 消防报警的那头接在输入端,要确定你的报警信号和模块输入要求一样,一般都是无源开关点。
在输出端接继电器...∙分励脱扣器无消防联动和消防联动时的工作原理…… 你看看电施的图纸设计说明再看看电施的系统图结合平面图看看都设计了什么系统看你的截图应该有火灾...∙消防控制模块控制中间继电器再由继电器控制非消防电源开关分励脱扣器的接线图…… 中间继电器的线圈一端接24V(选择的继电器为直流24V电压)负端,另一端接控制模块的常开触点,控制模...∙如图,怎么给消防控制室联动预留接线端子啊…… 一般五芯就够了要是使用多线模块就二芯就够了。
不用直接接到接触器上,控制柜上会有四个端子专门接多线...∙消防联动控制模块的安装示意图? …… 下载文件:消防模块接线方法和接线图.doc|如还不了解,可以登陆网站,搜索型号,上面有接线图。
断路器带分励;脱扣;器,;消防;用,二次;接线图;怎么画供应各规格;消防;用外控;脱扣;空气开关批发供应【分励;脱扣;器的作用价格,分励;脱扣;器;接线图;价三相四线直接式卡式电表外接磁力;脱扣;器;接线图;三相四线直接式卡式电表外接磁力;脱扣;器;接线图;三相四线直接式卡式电表外接磁力;脱扣;器;接线图;产品详细资料图解断路器分励;脱扣;器原理- wdyxh_20000@1[引用]分励;脱扣;器原理图- 快乐的简单369的日分励;脱扣;器+辅助(dz47)mx+of【批发CM1 100A断路器空气开关;消防;分励;脱扣;24v电动防火阀(其接线的继电器或脱扣器san1710输入模块接线示意图wgl-630型接线图脱扣器有多种类型接线方式常见外部联动设备的几种接法及分析《消防联动控制系统》的要求消防联动控制系统》小车操作控制台接线图接线方式:混合式包括持续型【本文档内容可以自由复制内容或自由编辑修改内容期待你的好评和关注，我们将会做得更好】精选范本,供参考！。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
分励脱扣开关工作原理和接线图
一、分励脱扣开关的原理
分励脱扣线圈电压种类有交流和直流，电压大小有各种电压等级。
切断非消防电源时用DC24V消防电源作分励脱扣线圈电源是最方便也是最简单的。
分励脱扣线圈只能短时间通电，时间一长就烧坏；所以在控制回路里要串接一个断路器的常闭接点，断路器脱扣后切断分励脱扣线圈的电流。
二、分励脱扣开关怎么接线
分励脱扣中的C1和C2是脱扣器线圈，所以C1和C2接控制分励的电源。
其中C2接电源的相线，C1通过外部控制触点接控制电源的N线或者直流电的负极。
辅助部分的12和14常开和常闭触点，还有一条线是公共接线端11。
断路器断开状态下12常闭信号端，14常开信号端。
接线要看你的火灾报警接线图，按道理来12接断开信号，14接开关闭合信号端，这样可以反馈信号给接收的元器件当前分励脱扣的运行状态。
