分励脱扣器在消防低压断路器中的应用

合集下载

施耐德断路器分励脱扣线圈在消防回路的应用

施耐德断路器分励脱扣线圈在消防回路的应用

消防回路接线图如下:
Conr Electric | Page 3
方案说明,利用直流24V电压的中间继电器与交流220V MX线圈配合,实现让开关脱扣功能。见继电器说明,其要求电压 至少是额定电压的80% ,即24X0.8= 19.2 VDC ,但实际上,实测继电器能动作的最小电压是15V,低于它则不会动作。 所以用这个方案 当线路电压为24V时,线路电流 I2 = (P脱 + P继)/ 24 = ( 5 + 0.9 ) / 24 = 0.245 A , 当电压降到15V时,
2.3 正是由于2.2的情况,由于压降过大无法触发MX动作,故实际应用中,往往采用AC220 MX + DC 24V中间继电 器的组合来实现消防联动功能。 举例: 中间继电器采用欧姆龙MY2N-GS-24V DC ,电气性能指标见下图
Confidential Property of Schneider Electric | Page 2
Confidential Property of Schneider Electric | Page 1
2.2 由于MX分励脱扣线圈的二次线路存在线损,由于MX的功率P=5W,线路电压U=24V,故I1=5/24 = 0.208A 经计算, 1. ρ20 = 0.00393 2. 电路采用1.5 平线做为回路导线 则,当实际工作温度θ =40时,根据ρθ=ρ20 [1+α(θ-20)] 计算可得 R = 0.01394 (直流电阻/m) 此时可计算出线路最长值为 根据施耐德MX的最低电压要求,压降为 ΔU = 24-20.4 = 3.6V ΔU = I1RL(线路长度) = 0.208 X 0.01394 X L => L max = 1241 (m) 即当线路长达1241M时,会有3.6V的压降 注意: 此算法是基于回路没有经过层层转接的情况,如果回路中还有经过不同的干接点或搭接,则 需要考虑这些搭接点可能由于氧化产生的接触电阻(主要是膜层电阻和收缩电阻的影响)

分励脱扣器原理有图

分励脱扣器原理有图

分励脱扣器原理有图 This model paper was revised by LINDA on December 15, 2012.分励脱扣器(原理)分励脱扣器本质上就是一个分闸线圈加脱扣器。

热脱扣和电磁脱扣也用这个脱扣器。

给分励脱扣线圈加上规定的电压,断路器就脱扣而分闸。

分励脱扣器常用在远距离自动断电的控制上,现在用得最多的就是消防控制室切断非消防电源。

断路器分励脱扣后是不能立刻远控合闸的,也不能直接手动合闸,必须将断路器再扣后方能合闸,这和过载等脱扣跳闸后要再扣一样。

这就是分励脱扣和电动操作分闸的区别。

断路器操作把手有三个位置,除大家知道的上分下合两个位置外,脱扣后把手将停留在中间位置。

所谓再扣就是将把手从中间位置下扳到分的位置使脱扣器重新钩住,然后才能合闸。

分励脱扣线圈电压种类有交流和直流,电压大小有各种电压等级。

切断非消防电源时用DC24V消防电源作分励脱扣线圈电源是最方便也是最简单的。

分励脱扣线圈只能短时间通电,时间一长就烧坏;所以在控制回路里要串接一个断路器的常闭接点,断路器脱扣后切断分励脱扣线圈的电流。

分励线圈是用来跳闸的合闸线圈是用来合闸的合闸线圈吸合所有的常开都闭合,所有的常闭都断开分励线圈吸合后(跳闸)所有的常开都断开,所有的常闭都闭合分励脱扣器原理图一、分励脱扣器原理图在民用建筑中非消防电源的切除中,强切消防时需要停电的回路,选用带分励脱扣器的断路器,以使消防报警系统能在消防中心通过输入输出控制模块或控制电缆远距离使断路器跳闸,以切断此类负荷的电源。

二、低压断路器的结构和工作原理断路器,在电路中作接通、分断和承载额定工作电流,并能在线路和电动机发生过载、短路、欠压的情况下进行可靠的保护。

断路器的动、静触头及触杆设计成平行状,利用短路产生的电动斥力使动、静触头断开,分断能力高,限流特性强。

.短路时,静触头周围的芳香族绝缘物气化,起冷却灭弧作用,飞弧距离为零。

断路器的灭弧室采用金属栅片结构,触头系统具有斥力限流机构,因此,断路器具有很高的分断能力和限流能力。

分励脱扣器的作用原理及断路器

分励脱扣器的作用原理及断路器

分励脱扣器的作用原理及断路器作者:/channel/14369433 更新时间:2011-11-04 分类:电器技术分励脱扣器的作用原理施加适当的电信号给断路器的脱扣器欠压脱扣器Z-USA-400 ,能使断路器跳闸,以断开回路。

这种脱扣器可认为是分励脱扣器. 主要用于远距离使开关分闸,以控制断开回路. 如在民用建筑中非消防电源的切除中。

消防时需要停电的回路,可以选用带分励脱扣器的断路器,以使消防报警系统能在消防中心通过控制模块或控制电缆远距离使断路器跳闸,以切断此类负荷的电源。

欠压脱扣器,其脱扣器(线圈)正常工作时是有电压的,此电压使脱扣器的锁钩克服弹簧力,以使断路器能够正常合闸.当电压降低到其设定值时,脱扣器的锁钩会复位,断路器会跳闸.以断开回路. 欠压脱扣器多用于需要在停电时,自动断开的回路,如有备电自投上母线上的三级负荷回路. 断路器:用来接通、分断电路,有过热、过载、短路等功能;脱扣器:断路器的辅助部件,有热脱扣、短路脱扣、电磁分励脱扣等,配合断路器达到上述功能;分励脱扣器:属于电磁脱扣部件的1种,通过外加电信号完成断路器受控脱扣的功能。

如消防状态需要切断正常供电回路,通过24VDC信号施加在断路器的分励脱扣器线圈上,使断路器分断。

断路器与分励脱扣器可以是一体的,也可以是组合装配的。

短路脱扣、漏电脱扣、分励脱扣都属于电磁脱扣原理。

断路器=动静触点+灭弧装置+热敏元件+电磁铁制动电磁铁MZS1A-80H 线圈+传动机构+调节整定附件+操作手柄+连接端子端子DJ623-8 +外壳灭弧罩IZM7-XAC 断路器是指切断电流的设备,就相当于水龙头,它控制的水流,而断路器控制的是电流。

断路器,主要用于对电路出现短路电流的保护,当电路中出现短路时,立即断开电路,保护负载的安全。

断路器的额定分断能力分为额定极限短路分断能力和额定运行短路分断能力两种。

国标《低压开关设备和控制设备低压断路器》(GB14048.2—94)对断路器额定极限短路分断能力和额定运行短路分断能力作了如下的解释: (1)断路器的额定极限短路分断能力(Icn):按规定的实验程序所规定的条件,不包括断路器继续承载其额定电流能力的分断能力;(2)断路器的额定运行短路分断能力(Icn):按规定的实验程序所规定的条件,包括断路器继续承载其额定电流能力的分断能力;(3)额定极限短路分断能力(Icn)的试验程序为O—t—CO。

失压脱口器与分励脱扣器的选择

失压脱口器与分励脱扣器的选择

失压脱口器与分励脱扣器的选择
最近在自学低压成套开关设备的相关知识,我把读书笔记和大家分享一下。

自身能力有限,望各位前辈指教。

一、有下列情形之一的,应选择失压脱扣器:
1.双电源切换断路器需装设延时的失压脱扣器;
2.在双电源切换过程中,需要切除的次要负荷的断路器,需要装设瞬时动作的失压脱扣器;
3.对于不允许自启动的次要电动机,其断路器宜装设瞬时动作的低电压保护,对于不需要自启动的重要电动机,其断路器应装设带延时的失压脱扣器。

二、下列情形之一的,宜选择分励脱扣器:
1.在火灾发生时,需要切除的非消防负荷的断路器宜装设分励脱扣器;
2.需要者远方切断电源的断路器,宜装设分励脱扣器。

断路器各种脱扣器介绍及其应用原理

断路器各种脱扣器介绍及其应用原理

分励脱扣器(原理)脱扣器不是相当于断路器分闸。

它是用于释放断路器主触头的电与机械相结合的一种装置。

是断路器的一个重要的部件。

它在断路器的作用是释放断路器的主触头。

分励脱扣器本质上就是一个分闸线圈加脱扣器。

热脱扣和电磁脱扣也用这个脱扣器。

给分励脱扣线圈加上规定的电压,断路器就脱扣而分闸。

分励脱扣器常用在远距离自动断电的控制上,现在用得最多的就是消防控制室切断非消防电源。

断路器分励脱扣后是不能立刻远控合闸的,也不能直接手动合闸,必须将断路器再扣后方能合闸,这和过载等脱扣跳闸后要再扣一样。

这就是分励脱扣和电动操作分闸的区别。

断路器操作把手有三个位置,除大家知道的上分下合两个位置外,脱扣后把手将停留在中间位置。

所谓再扣就是将把手从中间位置下扳到分的位置使脱扣器重新钩住,然后才能合闸。

分励脱扣线圈电压种类有交流和直流,电压大小有各种电压等级。

切断非消防电源时用DC24V消防电源作分励脱扣线圈电源是最方便也是最简单的。

分励脱扣线圈只能短时间通电,时间一长就烧坏;所以在控制回路里要串接一个断路器的常闭接点,断路器脱扣后切断分励脱扣线圈的电流。

分励线圈是用来跳闸的合闸线圈是用来合闸的合闸线圈吸合所有的常开都闭合,所有的常闭都断开分励线圈吸合后(跳闸)所有的常开都断开,所有的常闭都闭合分励脱扣器原理图在民用建筑中非消防电源的切除中,强切消防时需要停电的回路,选用带分励脱扣器的断路器,以使消防报警系统能在消防中心通过输入输出控制模块或控制电缆远距离使断路器跳闸,以切断此类负荷的电源。

二、低压断路器的结构和工作原理断路器,在电路中作接通、分断和承载额定工作电流,并能在线路和电动机发生过载、短路、欠压的情况下进行可靠的保护。

断路器的动、静触头及触杆设计成平行状,利用短路产生的电动斥力使动、静触头断开,分断能力高,限流特性强。

.短路时,静触头周围的芳香族绝缘物气化,起冷却灭弧作用,飞弧距离为零。

断路器的灭弧室采用金属栅片结构,触头系统具有斥力限流机构,因此,断路器具有很高的分断能力和限流能力。

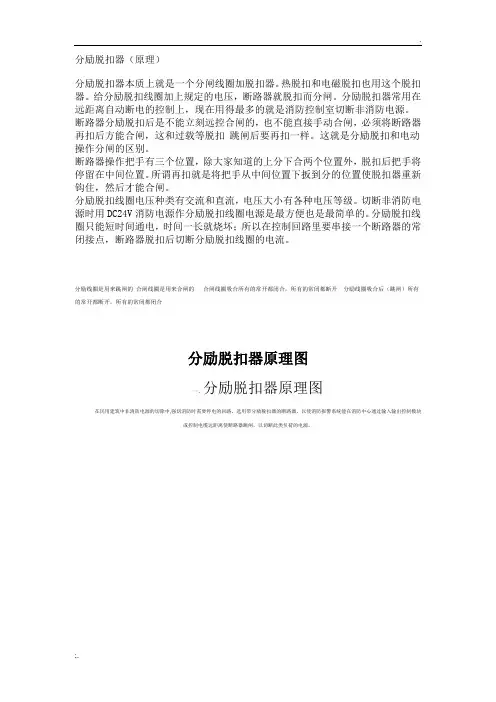

分励脱扣器原理(有图)

分励脱扣器原理(有图)

分励脱扣器(原理)分励脱扣器本质上就是一个分闸线圈加脱扣器。

热脱扣和电磁脱扣也用这个脱扣器。

给分励脱扣线圈加上规定的电压,断路器就脱扣而分闸。

分励脱扣器常用在远距离自动断电的控制上,现在用得最多的就是消防控制室切断非消防电源。

断路器分励脱扣后是不能立刻远控合闸的,也不能直接手动合闸,必须将断路器再扣后方能合闸,这和过载等脱扣跳闸后要再扣一样。

这就是分励脱扣和电动操作分闸的区别。

断路器操作把手有三个位置,除大家知道的上分下合两个位置外,脱扣后把手将停留在中间位置。

所谓再扣就是将把手从中间位置下扳到分的位置使脱扣器重新钩住,然后才能合闸。

分励脱扣线圈电压种类有交流和直流,电压大小有各种电压等级。

切断非消防电源时用DC24V消防电源作分励脱扣线圈电源是最方便也是最简单的。

分励脱扣线圈只能短时间通电,时间一长就烧坏;所以在控制回路里要串接一个断路器的常闭接点,断路器脱扣后切断分励脱扣线圈的电流。

分励线圈是用来跳闸的合闸线圈是用来合闸的合闸线圈吸合所有的常开都闭合,所有的常闭都断开分励线圈吸合后(跳闸)所有的常开都断开,所有的常闭都闭合分励脱扣器原理图一、分励脱扣器原理图在民用建筑中非消防电源的切除中,强切消防时需要停电的回路,选用带分励脱扣器的断路器,以使消防报警系统能在消防中心通过输入输出控制模块或控制电缆远距离使断路器跳闸,以切断此类负荷的电源。

二、低压断路器的结构和工作原理断路器,在电路中作接通、分断和承载额定工作电流,并能在线路和电动机发生过载、短路、欠压的情况下进行可靠的保护。

断路器的动、静触头及触杆设计成平行状,利用短路产生的电动斥力使动、静触头断开,分断能力高,限流特性强。

.短路时,静触头周围的芳香族绝缘物气化,起冷却灭弧作用,飞弧距离为零。

断路器的灭弧室采用金属栅片结构,触头系统具有斥力限流机构,因此,断路器具有很高的分断能力和限流能力。

.具有复式脱扣器。

反时限动作是双金属片受热弯曲使脱扣器动作,瞬时动作是铁芯街铁机构带动脱扣器动作。

分励脱扣器原理(有图)

分励脱扣器原理(有图)

创作编号:GB8878185555334563BT9125XW创作者:凤呜大王*分励脱扣器(原理)分励脱扣器本质上就是一个分闸线圈加脱扣器。

热脱扣和电磁脱扣也用这个脱扣器。

给分励脱扣线圈加上规定的电压,断路器就脱扣而分闸。

分励脱扣器常用在远距离自动断电的控制上,现在用得最多的就是消防控制室切断非消防电源。

断路器分励脱扣后是不能立刻远控合闸的,也不能直接手动合闸,必须将断路器再扣后方能合闸,这和过载等脱扣跳闸后要再扣一样。

这就是分励脱扣和电动操作分闸的区别。

断路器操作把手有三个位置,除大家知道的上分下合两个位置外,脱扣后把手将停留在中间位置。

所谓再扣就是将把手从中间位置下扳到分的位置使脱扣器重新钩住,然后才能合闸。

分励脱扣线圈电压种类有交流和直流,电压大小有各种电压等级。

切断非消防电源时用DC24V消防电源作分励脱扣线圈电源是最方便也是最简单的。

分励脱扣线圈只能短时间通电,时间一长就烧坏;所以在控制回路里要串接一个断路器的常闭接点,断路器脱扣后切断分励脱扣线圈的电流。

分励线圈是用来跳闸的合闸线圈是用来合闸的合闸线圈吸合所有的常开都闭合,所有的常闭都断开分励线圈吸合后(跳闸)所有的常开都断开,所有的常闭都闭合分励脱扣器原理图一、分励脱扣器原理图在民用建筑中非消防电源的切除中,强切消防时需要停电的回路,选用带分励脱扣器的断路器,以使消防报警系统能在消防中心通过输入输出控制模块或控制电缆远距离使断路器跳闸,以切断此类负荷的电源。

二、低压断路器的结构和工作原理断路器,在电路中作接通、分断和承载额定工作电流,并能在线路和电动机发生过载、短路、欠压的情况下进行可靠的保护。

断路器的动、静触头及触杆设计成平行状,利用短路产生的电动斥力使动、静触头断开,分断能力高,限流特性强。

.短路时,静触头周围的芳香族绝缘物气化,起冷却灭弧作用,飞弧距离为零。

断路器的灭弧室采用金属栅片结构,触头系统具有斥力限流机构,因此,断路器具有很高的分断能力和限流能力。

低压断路器脱扣器的种类及作用

低压断路器脱扣器的种类及作用

低压断路器脱扣器的种类及作用
低压断路器脱扣器是一种使用广泛的电器元件,用于保障电路的
安全和稳定。

在电路出现过载或短路时,低压断路器脱扣器可以及时
切断电路,避免安全事故的发生。

以下是低压断路器脱扣器的种类及
作用的详细介绍。

一、低压断路器脱扣器的种类
1. 热熔性脱扣器:热熔性脱扣器主要由熔断丝和熔断基座构成。

当电路超载或短路时,熔断丝会因过大的热量而熔断,从而切断电路,起到防护作用。

2. 磁性脱扣器:磁性脱扣器主要由线圈、铁芯和触头构成。


电路过载或短路时,线圈内电流增大,产生磁场,吸力使触头张开,
从而切断电路。

3. 机械式脱扣器:机械式脱扣器主要通过机械操作实现电路的
切断,通常使用在一些手动控制的电路中。

4. 电磁式脱扣器:电磁式脱扣器由线圈、铁芯和触头构成。


电路超载或短路时,线圈中的电流增加,产生磁场,吸合触头,切断
电路。

二、低压断路器脱扣器的作用
1. 防止电路过载和短路:低压断路器脱扣器通过熔断或磁力作
用等方式实现电路的快速切断,避免电路过载或短路危及人身安全。

2. 保护电器设备:低压断路器脱扣器的作用不仅局限于人身安全,还能避免电器设备受到电路过电流损坏,提高电器设备的使用寿命。

3. 提高电路的可靠性:低压断路器脱扣器通常用于公共场所或
重要电气设备中,通过迅速切断电路,保障电路的可靠性和安全性。

总之,低压断路器脱扣器是保障电路安全和稳定的重要元件,其
种类多样化,适用于不同的电路类型和工作环境。

我们应根据实际需要,选择适当的低压断路器脱扣器应用于电气工作中。

分励脱扣器在消防低压断路器中的应用

分励脱扣器在消防低压断路器中的应用

分励脱扣器在消防低压断路器中的应用公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]脱扣器是低压断路器中用来接受信号的元件。

若线路中出现不正常情况或由操作人员或继电保护装置发出信号时,脱扣器会根据信号的情况通过传递元件使触头动作掉闸切断电路。

低压断路器的脱扣器一般有过流脱扣器、热脱扣器、失压脱扣器、分励脱扣器等几种,下面要说的是低压断路器中的分励脱扣器。

1分励脱扣器是一种远距离操纵分闸的附件,电源电压等于额定控制电源电压的70%-110%之间的任一电压时,就能可靠分断断路器。

分励脱扣器是短时工作制,线圈通电时间一般不能超过1S,否则线圈会被烧断。

塑壳断路器为防止线圈烧毁,在分励脱扣器串联一个微动开关,当分励脱扣器通过衔铁吸合,微动开关从闭合状态转换成断开,由于分励脱扣器电源的控制线路被切断,即使人为地按住按纽,分励线圈始终不再通电就避免了线圈烧损情况的产生。

当断路器再扣合闸后,微动开关重新回到闭合位置。

分励脱扣器本质上就是一个分闸线圈加脱扣器,热脱扣和电磁脱扣也用这个脱扣器,给分励脱扣线圈加上规定的电压,断路器就脱扣而分闸,分励脱扣器常用在远距离自动断电的控制上,现在用得最多的就是消防控制室切断非消防电源。

分励脱扣器常用在远距离自动断电的控制上,用于远距离操作低压断路器分闸控制。

它的电磁线圈并联在低压断路器的电源侧。

需要进行分闸操作时,按动常开按钮使分励脱扣器的电磁铁得电吸动衔铁,通过传动机构推动自由脱扣机构,使低压断路器掉闸。

2断路器分励脱扣后是不能立刻远控合闸的,也不能直接手动合闸,必须将断路器再扣后方能合闸,这和过载等脱扣跳闸后要再扣一样,这就是分励脱扣和电动操作分闸的区别,断路器操作把手有三个位置,除大家知道的上分下合两个位置外,脱扣后把手将停留在中间位置。

所谓再扣就是将把手从中间位置下扳到分的位置使脱扣器重新钩住,然后才能合闸。

分励脱扣线圈电压种类有交流和直流,电压大小有各种电压等级。

低压断路器的分励脱扣器的作用

低压断路器的分励脱扣器的作用

低压断路器的分励脱扣器的作用
低压断路器是电力系统中常见的一种电器设备,它的主要作用是在电路中断开或接通电流,以保护电器设备和人身安全。

而在低压断路器中,分励脱扣器则是其中一个重要的组成部分,它的作用是什么呢?
我们需要了解一下什么是分励脱扣器。

分励脱扣器是一种电器元件,它通常由电磁铁、机械传动机构和触点组成。

在低压断路器中,分励脱扣器的作用是在电路中出现故障时,能够快速地将断路器从电路中分离,以保护电器设备和人身安全。

具体来说,当电路中出现过载或短路等故障时,电流会急剧增大,这时分励脱扣器会感应到电流的变化,并通过电磁铁产生磁场,使机械传动机构动作,将断路器从电路中分离。

这样一来,电路中的电流就会被迅速切断,从而避免了电器设备的损坏和人身安全的危险。

除了在故障情况下起到保护作用外,分励脱扣器还可以用于手动操作断路器。

在需要对电路进行维修或检修时,我们可以通过手动操作分励脱扣器,将断路器从电路中分离,以确保操作人员的安全。

分励脱扣器是低压断路器中不可或缺的一部分,它的作用是在电路中出现故障时,能够快速地将断路器从电路中分离,以保护电器设备和人身安全。

在实际应用中,我们需要根据具体的电路要求选择
合适的分励脱扣器,以确保电路的安全可靠。

低压断路器的分励脱扣器的作用

低压断路器的分励脱扣器的作用

低压断路器的分励脱扣器是一种安全保护装置,其作用主要有以下几点:
1. 分离功能:当电力系统出现故障时,分励脱扣器可以迅速将断路器与电源分离,以避免故障向下游传递并造成更大的损失。

2. 动作指示:在发生故障时,分励脱扣器会自动跳闸,并通过信号灯或声音等方式进行指示。

这样就能够及时发现问题并采取措施进行修复。

3. 防误操作:由于低压断路器通常位于人员活动频繁的区域内,因此存在误操作风险。

而分励脱扣器则可以有效地防止误操作导致事故的发生。

4. 保护设备:在电力系统运行过程中可能会出现过载、短路等情况,如果没有及时采取措施,则可能会对设备造成损坏。

而使用分励脱扣器可以有效地保护设备不受到过流和瞬变电压等影响。

综上所述,低压断路器的分励脱扣器是一种非常重要的安全保护装置,在实际应用中具有广泛的应用价值。

分励脱扣器原理(有图)

分励脱扣器原理(有图)

分励脱扣器本质上就是一个分闸线圈加脱扣器。

热脱扣和电磁脱扣也用这个脱扣器。

给分励脱扣线圈加上规定的电压,断路器就脱扣而分闸。

分励脱扣器常用在远距离自动断电的控制上,现在用得最多的就是消防控制室切断非消防电源。

断路器分励脱扣后是不能立刻远控合闸的,也不能直接手动合闸,必须将断路器再扣后方能合闸,这和过载等脱扣跳闸后要再扣一样。

这就是分励脱扣和电动操作分闸的区别。

断路器操作把手有三个位置,除大家知道的上分下合两个位置外,脱扣后把手将停留在中间位置。

所谓再扣就是将把手从中间位置下扳到分的位置使脱扣器重新钩住,然后才能合闸。

分励脱扣线圈电压种类有交流和直流,电压大小有各种电压等级。

切断非消防电源时用DC24V消防电源作分励脱扣线圈电源是最方便也是最简单的。

分励脱扣线圈只能短时间通电,时间一长就烧坏;所以在控制回路里要串接一个断路器的常闭接点,断路器脱扣后切断分励脱扣线圈的电流。

分励线圈是用来跳闸的合闸线圈是用来合闸的合闸线圈吸合所有的常开都闭合,所有的常闭都断开分励线圈吸合后(跳闸)所有的常开都断开,所有的常闭都闭合分励脱扣器原理图一、分励脱扣器原理图在民用建筑中非消防电源的切除中,强切消防时需要停电的回路,选用带分励脱扣器的断路器,以使消防报警系统能在消防中心通过输入输出控制模块或控制电缆远距离使断路器跳闸,以切断此类负荷的电源。

二、低压断路器的结构和工作原理断路器,在电路中作接通、分断和承载额定工作电流,并能在线路和电动机发生过载、短路、欠压的情况下进行可靠的保护。

断路器的动、静触头及触杆设计成平行状,利用短路产生的电动斥力使动、静触头断开,分断能力高,限流特性强。

短路时,静触头周围的芳香族绝缘物气化,起冷却灭弧作用,飞弧距离为零。

断路器的灭弧室采用金属栅片结构,触头系统具有斥力限流机构,因此,断路器具有很高的分断能力和限流能力。

具有复式脱扣器。

反时限动作是双金属片受热弯曲使脱扣器动作,瞬时动作是铁芯街铁机构带动脱扣器动作。

低压断路器脱扣器的种类及作用

低压断路器脱扣器的种类及作用

低压断路器脱扣器的种类及作用一、引言低压断路器脱扣器是一种用于控制低压断路器的开关装置,它可以实现对断路器的远程操作和控制。

本文将介绍低压断路器脱扣器的种类及其作用,以帮助读者更好地了解和使用这一装置。

二、手动脱扣器手动脱扣器是一种最常见的低压断路器脱扣器,它通过手动操作来控制断路器的开关状态。

手动脱扣器通常由手柄、机构和连接装置等组成。

当需要打开或关闭断路器时,只需通过手柄的操作,即可实现对断路器的控制。

手动脱扣器适用于一般的低压断路器控制场合,操作简单方便,使用范围广泛。

三、电动脱扣器电动脱扣器是一种通过电动机驱动的低压断路器脱扣器,它可以实现对断路器的远程操作。

电动脱扣器通常由电动机、传动装置和控制装置等组成。

通过远程控制系统,可以实现对电动脱扣器的远程操作,从而实现对断路器的开关状态的控制。

电动脱扣器适用于需要频繁操作或无法直接接触的场合,操作灵活便捷。

四、自动脱扣器自动脱扣器是一种能够根据电气系统的工作状态自动控制断路器的开关状态的低压断路器脱扣器。

自动脱扣器通常由电子控制装置、传感器和执行装置等组成。

通过对电气系统的监测和分析,自动脱扣器可以判断电气系统是否存在故障或过载等异常情况,然后自动控制断路器的开关状态,以保护电气设备的安全运行。

自动脱扣器适用于需要实时监测和保护的场合,具有高度的智能化和自动化特点。

五、远程脱扣器远程脱扣器是一种可以通过远程信号来控制断路器的开关状态的低压断路器脱扣器。

远程脱扣器通常由远程信号接收装置、控制装置和执行装置等组成。

通过与远程控制系统的连接,可以实现远程信号的传输和控制,从而实现对断路器的远程操作。

远程脱扣器适用于需要远程控制和操作的场合,可以提高操作的便捷性和效率。

六、总结低压断路器脱扣器是一种用于控制低压断路器的开关装置,它可以实现对断路器的远程操作和控制。

本文介绍了低压断路器脱扣器的四种常见类型,包括手动脱扣器、电动脱扣器、自动脱扣器和远程脱扣器。

火灾分励脱扣

火灾分励脱扣

火灾分励脱扣火灾是一种十分可怕且具有毁灭性的灾难性事件,不仅能够导致巨大的生命财产损失,而且还会给社会经济生态环境带来难以修复的灾难。

因此,对于火灾的预防和消防工作,在国家安全和稳定发展的战略中具有至关重要的地位。

其中“火灾分励脱扣”是一种提高灾民的安全生命价值的重要措施,这个措施能够在遇到火灾时最大程度地减少灾民的伤亡,让人们的生命获得更有效的保护。

本文旨在探讨什么是火灾分励脱扣及其实施的相关问题,以期提高大众对于“火灾分励脱扣”的认识和意识,为消除火灾带来的危害做出贡献。

一、“火灾分励脱扣”是什么?火灾分励脱扣是一个灾后救援措施,是针对火灾进一步提高灾民生命安全的具体举措之一。

其核心是通过先行发放一定数量的现金、购物卡等物品,激励消防安全相关的重要群体(例如居民、房东、物业及企业等),在车辆、防火门窗、消防设备等防火安全方面提高投入,以达到更有效的火灾预防和救援效果。

火灾分励脱扣核心是公平与奖励,其理念为消防安全和社会责任一样重要。

通过激励和奖励,可以推动个人、企业、组织和政府等多方面参与到火灾防范和消防安全工作中来,避免因为修复防火设备和房屋结构等消防安全缺陷带来的经济萎缩和人民生命安全缺失的风险。

二、为什么要实施“火灾分励脱扣”?在发生火灾的情况下,人们面临着火势的侵袭,当场生命常常受到威胁。

虽然现代灭火技术已经越来越先进,火灾造成的损失和财富相比以前有很大的改善。

但对于普通百姓而言,要避免损失和伤亡是很难的。

然而“火灾分励脱扣”是一种能够预防火灾和保障灾民生命的新举措。

究竟是为何呢?首先,人们在防火安全方面的投入不足。

由于燃烧物品的具有不确定性,以及灾情发展的变化性,人们在进行房屋建筑和装修时,引起火灾的防火措施很难完善。

因此,“火灾分励脱扣”针对这种状况,进行激励与奖励,以让消防设备在燃烧过程中发挥更多的优势,降低火灾带来的人员损失和房屋财产损失。

其次,普通居民由于注意力不足,对于消防安全的认识程度不够。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

脱扣器是低压断路器中用来接受信号的元件。

若线路中出现不正常情况或由操作人员或继电保护装置发出信号时,脱扣器会根据信号的情况通过传递元件使触头动作掉闸切断电路。

低压断路器的脱扣器一般有过流脱扣器、热脱扣器、失压脱扣器、分励脱扣器等几种,
F面要说的是低压断路器中的分励脱扣器。

1
分励脱扣器是一种远距离操纵分闸的附件,电源电压等于额定控制电源电压的70%-110%
之间的任一电压时,就能可靠分断断路器。

分励脱扣器是短时工作制,线圈通电时间一般不
能超过1S,否则线圈会被烧断。

塑壳断路器为防止线圈烧毁,在分励脱扣器串联一个微动开关,当分励脱扣器通过衔铁吸合,微动开关从闭合状态转换成断开,由于分励脱扣器电源
的控制线路被切断,即使人为地按住按纽,分励线圈始终不再通电就避免了线圈烧损情况的产生。

当断路器再扣合闸后,微动开关重新回到闭合位置。

分励脱扣器本质上就是一个分闸线圈加脱扣器,热脱扣和电磁脱扣也用这个脱扣器,给分励脱扣线圈加上规定的电压,断路器就脱扣而分闸,分励脱扣器常用在远距离自动断电的
控制上,现在用得最多的就是消防控制室切断非消防电源。

分励脱扣器常用在远距离自动断
电的控制上,用于远距离操作低压断路器分闸控制。

它的电磁线圈并联在低压断路器的电源
侧。

需要进行分闸操作时,按动常开按钮使分励脱扣器的电磁铁得电吸动衔铁,通过传动机
构推动自由脱扣机构,使低压断路器掉闸。

2
断路器分励脱扣后是不能立刻远控合闸的,也不能直接手动合闸,必须将断路器再扣后方能合闸,这和过载等脱扣跳闸后要再扣一样,这就是分励脱扣和电动操作分闸的区别,
断路器操作把手有三个位置,除大家知道的上分下合两个位置外,脱扣后把手将停留在中间
位置。

所谓再扣就是将把手从中间位置下扳到分的位置使脱扣器重新钩住,然后才能合闸。

分励脱扣线圈电压种类有交流和直流,电压大小有各种电压等级。

切断非消防电源时用DC24V消防电源作分励脱扣线圈电源是最方便也是最简单的。

分励脱扣线圈只能短时间通电,时间一长就烧坏;所以在控制回路里要串接一个断路器的常闭接点,断路器脱扣后切断分励脱扣线圈的电流。

分励线圈是用来跳闸的合闸线圈是用来合闸的合闸线圈吸合所有的常开都闭合,所有的常闭都断开,分励线圈吸合后(跳
闸)所有的常开都断开,所有的常闭都闭合
3
分励脱扣器的作用原理:
压脱扣器,其脱扣器(线圈)正常工作时是有电压的,此电压使脱扣器的锁钩克服弹簧力,以使断路器能够正常合闸,当电压降低到其设定值时,脱扣器的锁钩会复位,断路器会跳闸,以断开回路。

非消防电源的切除中,强切消防时需要停电的回路,选用带分励脱扣器的断路
器,以使消防报警系统能在消防中心通过输入输出控制模块或控制电缆远距离使断路器跳闸,以切断此类负荷的电源。

分励脱扣器是一种远距离操纵分闸的附件。

当电源电压等于额定控制电源电压的70%-110%之间的任一电压时,就能可靠分断断路器。

分励脱扣器是短时工作制,线圈通电时间一般不能超过1S,否则线圈会被烧断。

4
分励脱扣器说明:
1大部分塑壳断路器:的分励脱扣器无DC24V这一电压等级(若直接由消防模块上的24V 电源提供驱动能量的话,消耗功率太大,电流太大),由消防DC24V信号接通中间继电器线圈,再由中间继电器的常开触点接通分励线圈,使得分励脱扣器得电面跳掉断路器
2、微型断路器:采用分励脱扣器切断非消防电源的时候,一般选择24V线圈电压的分励脱
扣器,分励脱扣器动作断开断路器是不需要断路器上有电的。

24V电源一般也是直接由消防
模块上的24V电源提供,也可以由消防主机专门提供
3、施加适当的电信号给断路器的脱扣器,能使断路器跳闸,以断开回路。

这种脱扣器可认
为是分励脱扣器•主要用于远距离使开关分闸,以控制断开回路• 如在民用建筑中非消防电源的切除中。

消防时需要停电的回路,可以选用带分励脱扣器的断路器,以使消防报警系
统能在消防中心通过控制模块或控制电缆远距离使断路器跳闸,以切断此类负荷的电源。

4、断路器:用来接通、分断电路,有过热、过载、短路等功能;
5、脱扣器:断路器的辅助部件,有热脱扣、短路脱扣、电磁分励脱扣等,配合断路器达到上述功能;
6、分励脱扣器:属于电磁脱扣部件的1种,通过外加电信号完成断路器受控脱扣的功能。

如消防状态需要切断正常供电回路,通过24VDC信号施加在断路器的分励脱扣器线圈上,
使断路器分断。

断路器与分励脱扣器可以是一体的,也可以是组合装配的,短路脱扣、漏电
脱扣、分励脱扣都属于电磁脱扣原理。

5
断路器的几个脱扣器分类:
低压断路器一般由脱扣器、触头系统、灭弧装置、传动机构、基架和外壳等几部分组成,
在投入运行时,操作手柄已经使主触头闭合,自由脱扣机构将主触头锁定在闭合位置,各类脱扣器进入运行状态。

下面就重点说说断路器的几个脱扣器:
1电磁脱扣器
电磁脱扣器与被保护电路串联。

线路中通过正常电流时,电磁铁产生的电磁力小于反作用力弹簧的拉力,衔铁不能被电磁铁吸动,断路器正常运行。

当线路中出现短路故障时,电
流超过正常电流的若干倍,电磁铁产生的电磁力大于反作用力弹簧的作用力,衔铁被电磁铁
吸动通过传动机构推动自由脱扣机构释放主触头。

主触头在分闸弹簧的作用下分开切断电路
起到短路保护作用。

2、热脱扣器
热脱扣器与被保护电路串联。

线路中通过正常电流时,发热元件发热使双金属片弯曲至一定程度(刚好接触到传动机构)并达到动态平衡状态,双金属片不再继续弯曲。

若出现过载现象时,线路中电流增大,双金属片将继续弯曲,通过传动机构推动自由脱扣机构释放主触头,主触头在分闸弹簧的作用下分开,切断电路起到过载保护的作用。

6
3、失压脱扣器
失压脱扣器并联在断路器的电源测,可起到欠压及零压保护的作用。

电源电压正常时扳动操作手柄,断路器的常开辅助触头闭合,电磁铁得电,衔铁被电磁铁吸住,自由脱扣机构
才能将主触头锁定在合闸位置,断路器投入运行。

当电源侧停电或电源电压过低时,电磁铁所产生的电磁力不足以克服反作用力弹簧的拉力,衔铁被向上拉,通过传动机构推动自由脱
扣机构使断路器掉闸,起到欠压及零压保护作用。

当电源电压为额定电压的75%〜105%时,失压脱扣器保证吸合,使断路器顺利合闸;当电源电压低于额定电压的40%时,失压脱扣器保证脱开使断路器掉闸分断。

一般还可用串联在失压脱扣器电磁线圈回路中的常闭按钮做分闸操作。

4、分励脱扣器
分励脱扣器用于远距离操作低压断路器分闸控制。

它的电磁线圈并联在低压断路器的电源侧。

需要进行分闸操作时,按动常开按钮使分励脱扣器的电磁铁得电吸动衔铁,通过传动机构推动自由脱扣机构,使低压断路器掉闸。

在一台低压断路器上同时装有两种或两种以上脱扣器时,则称这台低压断路器装有复式脱扣器,在具体使用中,分励脱扣侧重于控制,失压脱扣侧重于保护。

7
分励脱扣器在特殊场合的应用
分励、欠压脱扣器与辅助、报警触头是万能式断路器和塑壳断路器的内部附件,而小型断路器的这些附件则是拼装在本体两侧。

分励脱扣器是在断路器主电路接通时,按钮接通辅助
电源使断路器实现远距离分断,现介绍某些特殊场合的塑壳断路器内分励脱扣器的应用和漏电断路器外加分励脱扣器的应用。

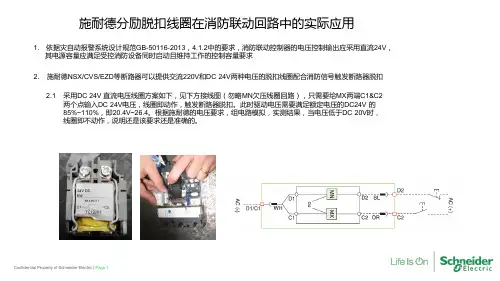

直流24 V分励脱扣器的应用《民用建筑设计规范》中规定,遇有火灾时,应采用消防联动控制、集中控制、分散与集中相结合控制。

但无论采用何种方式,应将分励脱扣器的控
制电源和按钮开关安装在消防控制室。

并明确规定了设有消火栓按钮控制回路的电压不宜采
用220 V或大于50 V的交直流电压。

在使用消火栓时可能有大量水从箱内溢出,弄湿整个箱体,不慎会使消火栓箱或消防龙带电伤及消防人员。

为人身安全,在《火灾自动报警系统设计规范》中规定,消防联动装置应采用直流24 V电压。
