关于四极断路器的选用

四极断路器的应用详解-民熔

四极断路器的应用-民熔
真空断路器，系三相交流50Hz额定电压为12KV的电力系统的户内开关设备，民熔真空断路器作为电网设备、工矿企业动力设备的保护和控制单元。

适用于要求在额定工作电流下的频繁操作，或多交开断短路电流的场所。

四极断路器的应用关于四极断路器的应用，目前国家标准或规程还没有对是否使用做出硬性的规定，虽然地区性四极电器的设计规范已经出台，但安装与不安装四极电器的争论还在进行中，某些地区的使用近年来出现一窝蜂的趋势，各断路器制造厂也纷纷设计，制造各种型
号的四极断路器投放市场。

笔者同意一种意见，就是用或不用应以是否能确保供电的可靠性、安全性为准，因此大体上是：
1.TN-C系统。

TN-C系统中，N线与保护线PE合二为一(PEN线)，考虑安全，任何时候不允许断开PEN线，因此绝对禁用四极断路器；
2.TT系统、TN-C-S系统和TN-S系统可使用四极断路器，以便在维修时保障检修者的安全，但是TN-C-S和TN-S系统，断路器的N极只能接N线，而不能接PEN或PE线；
3.装设双电源切换的场所，由于系统中所有的中性线(N线)是通联的，为了确保被切换的电源开关(断路器)的检修安全，必须采用四极断路器
4. 用于380V系统的应选用四极剩余电流保护器(漏电断路器)。

四极断路器的应用须知-民熔

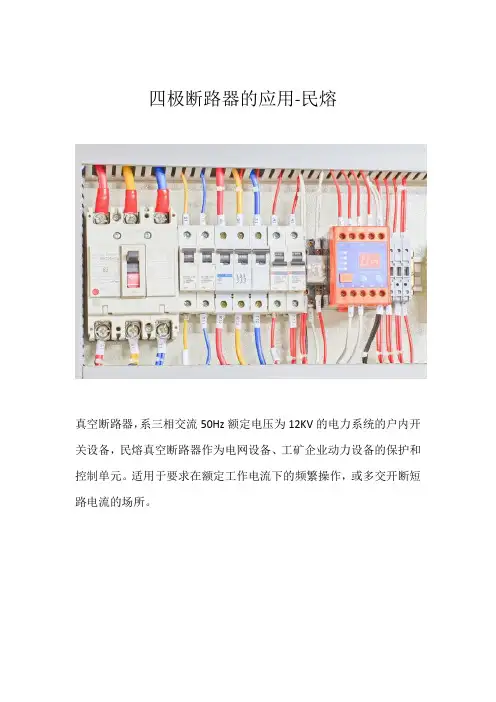

四极断路器的应用-民熔
真空断路器，系三相交流50Hz额定电压为12KV的电力系统的户内开关设备，民熔真空断路器作为电网设备、工矿企业动力设备的保护和控制单元。

适用于要求在额定工作电流下的频繁操作，或多交开断短路电流的场所。

四极管断路器的使用尚未受到标准或协议的管制国家：其他类型4.市场上的四极断路器号码.作者同意，电力供应的可靠性和安全性应予保证，因此主要包括：
1.TN-C系统：在TN-C系统中，由于安全原因，不将线路与PE线路（PEN线路）合并，PEN线路在任何时候都不能断开，因此绝对禁止四极断路器。

2.TT、TN-C-S和TN-S系统可以使用四极断路器来确保维修期间的维修安全，但TN-C-S和TN-S系统在很大程度上只能连接N，而不是PEN 或PE。

3.配备双电源开关的设施必须配备四极开关，以确保开关电源开关的维修安全，因为该系统的所有中性线路都连接起来。

4.应为380V系统选择四极残余电流保护装置（“泄漏断路器”）。

断路器的选用原则与标准

断路器的选用原则断路器的短路分断能力≥线路的预期短路电流。

假设某电源（SL7 10/0.4kV变压器）的容量为1600kV A，二次电流为2312A，其出线端5m处的短路电流为42.96kA。

某一支路的额定电流为125A，由于此支路离变压器很近，如在10m处，则此支路的断路器需要考虑采用HSM1_125H 型塑壳式断路器（它的极限短路分断能力为400 V、50kA）。

但是离变压器50m处，由于汇流排等的电阻和电抗值影响，50m处的短路电流已经降到34.5kA，而100m处，降为28.8kA。

对此就可选择HSM1_125M型塑壳式断路器（它的极限短路分断能力为400V、35kA）。

现在国内许多断路器生产厂家，对同一壳架等级电流的短路分断能力分为E、S、M、H、L（杭州之江开关厂的HSM1系列）或C、L、M、H（常熟开关厂的CM1系列）或S、H、R、U（天津低压电器公司的TM30系列）等级别。

其中，E 为经济型，S为标准型，M为中短路分断型，H为高分断型，L为限流型，C为经济型，L为低分断型；M为高分断型，H为超高分断型；S为标准型，H为高分断型，R为限流型，U为超高分断型。

以HSM1_125型塑壳断路器为例，E型的极限短路分断能力为400V、15kA，S型为400V、25kA ，M型为400V、35kA，H型为400V、50kA。

三、关于断路器的极限短路分断能力、运行短路分断能力和短时耐受电流极限短路分断能力（Icu），是指在一定的试验参数（电压、短路电流、功率因数）条件下，经一定的试验程序，能够接通、分断的短路电流，经此通断后，不再继续承载其额定电流的分断能力。

它的试验程序为0—t（线上）C0 （“0”为分断，t 为间歇时间，一般为3min，“C0”表示接通后立即分断）。

试检后要验证脱扣特性和工频耐压。

运行短路分断能力（Ics），是指在一定的试验参数（电压、短路电流和功率因数）条件下，经一定的试验程序，能够接通、分断的短路电流，经此通断后，还要继续承载其额定电流的分断能力，它的试验程序为0—t（线上）C0—t （线上）C0。

断路器极数及选择问题

断路器有１Ｐ，２Ｐ，３Ｐ，４Ｐ．请问极数是指什么，在选择断路器的时候怎么判断选几极的断路器？极数就是指切断线路的导线根数。

1P就是切断一根导线；2P就是同时切断2根导线，一次类推。

极数指断线数．1P、2P用于单相，3P、4P用于三相．当是保护接零时，只能用1P、3P；当是保护接地时，最好用2P、4P1P+N：只在相线上装设保护器，动作时同时断开相线。

2P：相线和中性线都装设保护器，动作时同时断开相线和中性线。

漏电电流动作保护器简称漏电保护器，又叫漏电保护开关，主要是用来在设备发生漏电故障时以及对有致命危险的人身触电进行保护。

漏电保护在电气安全领域尚属比较新的技术。

近三十年来，随着电子技术的发展，高灵敏度、快速动作型漏电保护装置获得了极大的发展。

德国、法国、英国、美国、日本等国乃至国际电工委员会都先后建立和修订了漏电保护装置的产品标准及其关联标准和法规。

在我国漏电保护装置生产厂家众多，产品品种繁多，国家制订了国家标准《漏电电流动作保护器》（GB6829-86），该标准对漏电保护器的特性、分类、工作条件和安装条件、结构与性能要求、试验方法、检验规则等方面作出了明确的规定。

一、漏电保护器的原理和构成漏电保护器在反应触电和漏电保护方面具有高灵敏性和动作快速性，这是其他保护电器，如熔断器、自动开关等无法比拟的。

自动开关和熔断器正常时要通过负荷电流，他们的动作保护值要避越正常负荷电流来整定，因此他们的主要作用是用来切断系统的相间短路故障（有的自动开关还具有过载保护功能）。

而漏电保护器是利用系统的剩余电流反应和动作，正常运行时系统的剩余电流几乎为零，故它的动作整定值可以整定得很小（一般为mA级），当系统发生人身触电或设备外壳带电时，出现较大的剩余电流，漏电保护器则通过检测和处理这个剩余电流后可靠地动作，切断电源。

那么漏电保护器是如何起到保护作用呢？我们知道，电气设备漏电时，将呈现异常的电流或电压信号，漏电保护器通过检测、处理此异常电流或电压信号，促使执行机构动作。

四极开关的选用

5
L1
364V 380V
R O 150W O' 15W
L2 N (PEN) L3
345V 35V
断零
10R
三相四线回路“断零”后三相负载不平衡，三相电压也不平衡
190V
6
2、中性线过流不可能引起人身电击事故

ＩＥＣ60364-4-41是规定防电击措施的标准,但该标准中没有因ＴＮ-Ｃ-Ｓ系统ＰＥＮ线过流,导致ＰＥＮ线过大的电压降和过大的设备外壳对地电压而规定断开中性线的防电击措施。道理很简单,在电气设计中对线路的电压降都有限制,低压线路上的电压降一般取为不大于回路标称电压的5%,即相线、ＰＥＮ线和中性线的电压降总共不超过220Ｖ×5%=11Ｖ, 设备外壳上不可能出现大于50Ｖ或25Ｖ的对地电压。所以为防人身电击而断开中性线也是不必要的。
4
四极开关应慎用

1、不必为中性线的过流而切断中性线
ＩＥＣ60364-4-473是规定线路过流保护的标准。其中关于中性线过流保护的条文都规定不论中性线粗细,只需断开有关相线,不必断开中性线。这是因为断开有关相线后中性线电流自然消失,中性线过流问题不复存在,而少一个中性线触头、导电不良故障易于发现及时处理,而中性线的触头导电不良难以发现,往往成为“断零”而导致烧坏大量单相用电设备的事故,因此在可能条件下应尽量减少中性线上的触头或刀闸的数量,用于中性线过流保护的可装可不装的触头就不必装设。

现时一些城市将10ｋＶ网络由不接地系统改为经小电阻接地系统,上述故障电压可达千伏以上,虽然这时10ｋＶ继电保护可切断电源,但其动作时间长达0.5～1ｓ, 依然要危及检修人员。另外,检修时的电击危险是来自沿ＴＴ系统电源线路导入的雷电过电压,其持续时间以微秒计,但电压极高,足以致人死命。对以上列举的各种沿中性线导入的危险电压引起的电气检修时电击事故的防范,别无他法,只能用在隔离相线的同时隔离中性线的办法来防范。

断路器选型原则_断路器选型注意事项

断路器是控制电流通断的设备，主要应用于对线路及设备的保护，如果电路中出现过载、短路、欠压等故障时，断路器能迅速切断电源，保护线路、负载及相关设备的安全。

断路器被广泛应用于机电设备及线路中，但是随着被保护对象所能承受过载电流的能力不同，选用的断路器的保护特性不同，因此如何选择合适的断路器变得非常重要。

如何选择断路器断路器根据其使用可分为配电型断路器、电机保护型断路器、家用保护型断路器、漏电断路器等，根据它们的保护特性不同，本文介绍如何选择适合的断路器，以便在选择断路器是作为依据。

1、配电用断路器的选择配电用断路器一般是用在低压电网中专门用于分配电能的断路器，包括电源总断路器和负载支路断路器。

在选用这一类断路器时，需特别注意下列选用原则：1）线容许载流量不小于断路器的长延时动作电流整定值。

如果是采用电线电缆的情况，断路器的长延时动作电流整定值可取电线电缆容许载流量的80%。

2）线路中* 大起动电流的电动机的起动时间不大于3倍长延时动作电流整定值的可返回时间。

3）瞬时电流整定值I1:I1=1.1（Ijx+klkIedm）。

其中：kl为电动机起动电流的冲击系数，一般取kl=1.7～2;Iedm为* 大的一台电动机的额定电流。

2、电机保护型断路器的选择电动机有两个特点：一是起动电流通常是额定电流的几倍;二是具有一定的过载能力。

所以，选择断路器来保护电动机时必须要注意到电动机的这两个特点，为保障电动机可靠地运行，在选择断路器时应注意以下几点：1）以电动机的额定电流来确定断路器的长延时动作电流整定值。

2）断路器的6倍长延时动作电流整定值的可返回时间》电动机的实际起动时间。

3）断路器的瞬时动作电流整定值：笼型电动机应为8～15倍脱扣器额定电流;绕线型电动机应为3～6倍脱扣器额定电流。

3、家用保护型断路器的选择在家庭供电中通常把断路器当作总电源保护开关或分支线保护开关用。

如果线路或家用电器发生短路或过载时，断路器能自动跳闸，切断电源，从而有效的保护这些设备免受损坏，将事故缩减到* 小的范围之内。

断路器级数及选择问题

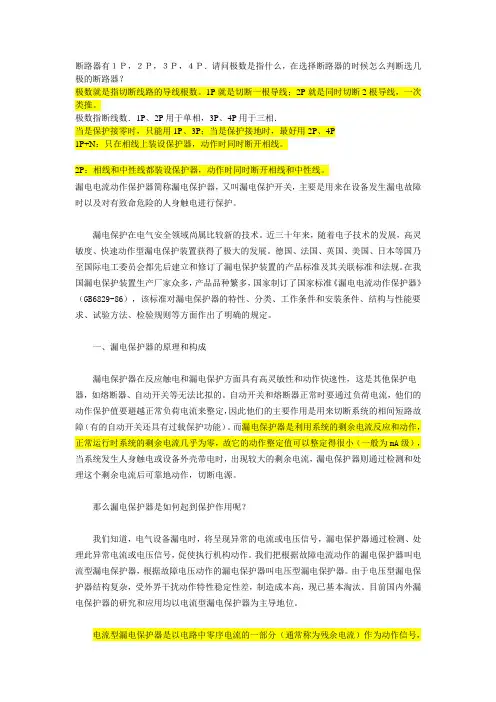

断路器级数及选择问题断路器有１Ｐ，２Ｐ，３Ｐ，４Ｐ．请问极数是指什么，在选择断路器的时候怎么判断选几极的断路器？极数就是指切断线路的导线根数。

1P就是切断一根导线；2P就是同时切断2根导线，一次类推。

极数指断线数．1P、2P用于单相，3P、4P用于三相．当是保护接零时，只能用1P、3P；当是保护接地时，最好用2P、4P1P+N：只在相线上装设保护器，动作时同时断开相线。

2P：相线和中性线都装设保护器，动作时同时断开相线和中性线。

漏电电流动作保护器简称漏电保护器，又叫漏电保护开关，主要是用来在设备发生漏电故障时以及对有致命危险的人身触电进行保护。

漏电保护在电气安全领域尚属比较新的技术。

近三十年来，随着电子技术的发展，高灵敏度、快速动作型漏电保护装置获得了极大的发展。

德国、法国、英国、美国、日本等国乃至国际电工委员会都先后建立和修订了漏电保护装置的产品标准及其关联标准和法规。

在我国漏电保护装置生产厂家众多，产品品种繁多，国家制订了国家标准《漏电电流动作保护器》（GB6829-86），该标准对漏电保护器的特性、分类、工作条件和安装条件、结构与性能要求、试验方法、检验规则等方面作出了明确的规定。

一、漏电保护器的原理和构成漏电保护器在反应触电和漏电保护方面具有高灵敏性和动作快速性，这是其他保护电器，如熔断器、自动开关等无法比拟的。

自动开关和熔断器正常时要通过负荷电流，他们的动作保护值要避越正常负荷电流来整定，因此他们的主要作用是用来切断系统的相间短路故障（有的自动开关还具有过载保护功能）。

而漏电保护器是利用系统的剩余电流反应和动作，正常运行时系统的剩余电流几乎为零，故它的动作整定值可以整定得很小（一般为mA级），当系统发生人身触电或设备外壳带电时，出现较大的剩余电流，漏电保护器则通过检测和处理这个剩余电流后可靠地动作，切断电源。

那么漏电保护器是如何起到保护作用呢？我们知道，电气设备漏电时，将呈现异常的电流或电压信号，漏电保护器通过检测、处理此异常电流或电压信号，促使执行机构动作。

三极与四极漏电保护器的选型与应用

极漏电保护器的结构原理图没有什么本质上的但是另一个只会切断相线。所以，这时候，其差别。但是三极漏电保护器则不同，他们存在实呢，三极漏电保护器并没有实质上的漏电保着重大的差别，因此可以想象出两者在使用时也会有着很大的差别。我们在分析这个问题之前首先得明确一个问题，什么是 “ 负载三相平衡 ”在一个三相交流的配电系统中，若果负载的三相平衡，那么这三厢的电流的相量也为零。但是，就笔者本人的观点来看，这只是一个理论上的概念，在实际生产中，由于各种该因素的限制，理想中的这种平衡的负载并不会存在，但是并不排除有其他的可能性。这三相电流（ｉａ，ｉｂ，ｉｃ）的相量不是零而且在，这样也很容易造成事故，也就是会达到漏电保护器的保护电流即３０ｍＡ。所以说，负载三相平衡 ” 只能是一个概念上的存在，并没有什么实际的
ＰｏｗｅｒＥｌｅｃｔｒｏｎｉｃｓ● 电力电子
三极与四极漏电保护器的选型与应用
文／范冬梅
２保护器的工作原理以及应用
在低压的配电系统中，如果安装上漏电保护器，那么便可以很好地保护人们远离触电的危险，这样也可以防止因为漏电而引起的火灾或者用电设备的损坏。漏电保护器有着一到四，四个级别的分类。其中，前两个级别的保护器主要区别在于当发生漏电时是否断开零线。主要是通过检测相线和零线的电流的相量是否为零来判断是否发生漏电事敌。而本文主要讨论的重点则是三极和

四极开关的选用

四极开关的选用
基于GB50054-2011低压配电设计规范
3.1.15在符合下列情况时，应选用具有断开中性极的开关电器：
1.有中性导体的IT系统与TT系统或TN系统之间的电源转换开关电器；
2.TT系统中，当负荷侧有中性导体时选用隔离电器；
3.IT系统中，当有中性导体时选用开关电器。

3.1.16在电路中（TNS）需防止电流流过不期望的路径时，可选用具有断开中性极的开关电器。

在电路中如果电流流经不期望的路径，则会产生杂散电流。

它将产生电磁干扰，影响其它设备的工作。

在图1的TNS系统中，用电设备的中性线电流，可以从两个不同的路径流过，这样就会产生电磁干扰。

而图2，采用具有中性极的开关电器，中性线电流就不会从右边的中性线中流过了。

1.两电源同在一处共用一低压配电盘，末端电源转换开关应采用四极开关
JGJ16-2008民用建筑电气设计规范
7.5.2在TNC系统中，严禁断开PEN导体，不得装设断开PEN导体的电器（不允许装设四极开关）；
7.5.3三相四线制系统中四极开关的选用应符合：
2.TN-C-S、TNS系统中的电源的转换开关，应采用切断相导体和中性导体的四极开关；
3.正常供电电源与备用发电机之间，其电源转换开关应采用四极开关；
4.TT系统的电源进线开关应采用四极开关；
5.IT系统中当有中性导体时应采用四极开关（避免电源侧故障时，危险电位沿中性导体引入）。

微型断路器的A型B型C型D型选用

微型断路器，简称微断，已经诞生超过一个世纪，代代更迭。

如今发展成为下图类的外观。

按直流交流两种电流系统使用，可分为直流型微型断路器和交流型微型断路器，直流断路器较交流型使用了更复杂的灭弧和限流系统。

微型断路器基本结构包含外壳、进出线接线点、主触点、电磁线圈、双金属片热元件、灭弧室、分合闸机构、分合闸状态指示、安装机构等。

今天给大家分享微型断路器的A型/B型/C 型/D型选用▶断路器一般有四种跳闸特性，即A、B、C、D：A型断路器：2倍额定电流，很少使用，一般用于半导体保护（一般使用熔断器）B型断路器：2-3倍额定电流，一般用于纯阻性负载和低压照明电路，常用于家用配电箱，保护家用电器和人身安全，目前使用较少。

C型断路器：5-10倍额定电流，需要在0.1s内跳闸，具有此特性的断路器最常用于保护连接电流较大的配电线路和照明线路。

D型断路器：10-20倍额定电流，主要用于瞬时电流较大的电器环境中，一般家庭使用较少。

适用于感性负载大、冲击电流大的系统，常用于保护冲击电流大的设备。

所谓的多重电流：就是抗冲击电流。

开关在一定时间内不跳闸。

其特点是避免冲击电流。

低压断路器分闸型式选择：断路器分闸型式有过流分闸、欠压分闸、并联分闸等。

过电流脱扣器：又可分为过载脱扣器和短路电流脱扣器，具有长延时、短延时和瞬时性，过电流脱扣器是最常用的。

过电流脱扣器动作电流的整定值可以是固定的，也可以是可调的，通常用旋转或调节杆来调节。

有两种电磁过电流释放方式：固定式和可调式。

电子过电流释放通常是可调的。

断路器的分断能力：是指承受最大短路电流的能力，因此旋转断路器的分断能力必须大于其保护装置的短路电流。

过流脱扣器按安装方式：分为固定安装和模块安装。

固定装置是断路器和断路器出厂时加工成一个整体。

产品出厂后，释放器的额定电流不可调，模块化安装释放器作为断路器的安装模块，可以随时调整，具有很强的灵活性。

瞬时型：0.02s，用于短路保护；短延时型：0.1-0.4s，用于短路和过载保护；长延时型：小于10s，用于过载保护；目前常用的DZ系列空气开关（带漏电保护的小型断路器）有以下规格:C16、C25、C32、C40、C60、C80、C100等，其中C代表C的跳闸电流特性，即跳闸电流，如C20代表20a的跳闸电流，跳闸特性为C曲线。

母联开关四极断路器选择分析

２ＤａｌｉａｎＨａｏｓｅｎｒｅａｄＥｑｕｍｅｉｒｔＭａｎｕｆａｃｔｕｒｅＣｏ．，Ｌｔｄ，Ｄａｌｉａｎ１１６０３６，Ｃｈｉｎａ；）
Ａｂｓｔｒａｃｔ：Ｃｏｒｒｅｃｔｓｅｌｅｃｔｉｏｎｏｆｌｏｗ— ｖｏｌｔａｇｅｃｉｒｃｕｉｔｂｒｅａｋｅｒｓｉｓａｖｅｒｙｉｍｐｏｒｔａｎｔｆａｃｔｏｒｉｎｄｉｓｔｒｉｂｕｔｅｄｓｙｓｔｅｍｄｅｓｉｇｎ．ＩｎｔｒｏｄｕｃｔｉｏｎｗＡｎａｌｙｓｉｓＯｆＦ０ｕｒ＿ＰｏｌｅＣｉｒｃｕｉｔＢｒｅａｋｅｒｆ０ｒＢｕｓＴｉｅ
ＬＩＵＷｅｎ－ｊｉｅ，ＬＩＧａｎｇ
（１ＤａｌｉａｎＨｏｎｑｉｕＥｌｅｃｔｒｉｃＣｏｎｔｒｏｌｓ “ ｉｐｍｅｎｔＣｏ．，Ｌｔｄ，Ｄａｌｉａｎ１１６６００，Ｃｈｉｎａ；
摘
要：低压断路器的正确选择在配电系统设计中至关重要，介绍了影响四极断路器选择的主要
因素，分析了断零、中性线带电、杂散电流对断路器选择所造成的影响，并针对不同的接地形式讨论了母联开关四极断路器的选择方法。建议选用带有断零保护的四极断路器作为母联开关，达到既避免
电工电气
＾
（２０１５Ｎｏ．１）

四级开关的选用分析

四级开关的选用分析
说到四级开关的选用，想必从事电气设计行业多年的电气设计人员都非常清楚怎么选了，但是到目前仍然有不少电气设计人员对四级开关的选用还是云里有雾的。

我们都知道四极开关又叫4p开关、三极开关3p 开关，2极开关2p开关，1极开关1p开关，通俗地讲1p就代表一对接线、一个开关点。

民用通常用的都是2P和1P的。

现当今，随着我国科技不断进步，我国的电力行业也得到了很大程度的发展。

国家用电量的不断增加，如何保障供电的安全性与可靠性，是人们关注的重要课题。

那么民用建筑配电中，什么情况下需要选用四级开关呢？下面本文对低压配电四级开关的选用做了一个简单分析，看完文章，希望能给广大电气设计人员一些参考价值。

01
02
03。

ABB小型断路器如何选择

小型断路器，又称微型断路器。

能够在电路出现过载或短路时起到保护作用。

ABB小型断路器作为行业内的知名品牌，在市场上的需求越来越高。

在众多的型号中，ABB小型断路器如何选择呢？根据不同的需求，往往要去选择相对应的小型断路器。

南京首科机电作为一家ABB官方授权的代理商，在此为大家简要介绍ABB小型断路器如何去选择。

1、普通漏电断路器的选择选择漏电断路器要遵循以下原则：(1)断路器的额定电压、电流应大于或等于线路设备的正常工作电压和电流；(2)线路应保护的漏电电流应小于或等于断路器的规定漏电保护电流；(3)断路器的极限通断能力应大于或等于电路短路电流上限；(4)过载脱扣器的额定电流大于或等于线路的负载电流上限；(5)有较短的分断反应时间，能够起到保护线路和设备的作用。

2、四极断路器的选用是否选用四极断路器可遵循以下原则：(1)根据IEC465.1.5条规定,正常供电电源与备用发电机之间的转换断路器应使用四极断路器；(2)带漏电保护的双电源转换断路器应采用四极断路器。

两个上级断路器带漏电保护，其下级的电源转换断路器应使用四极断路器；(3)在两种不同接地系统间电源切换断路器应采用四极断路器；(4)TN-C系统严禁使用四极断路器；(5)TN-S、TN-C-S系统一般不需要设置四极断路器。

但TN-S系统的一些特殊情况(严重三相不平衡、零序谐波含量较高等)是否不用四极断路器有待进一步研究；(6)TT系统的电源进线断路器应采用四极断路器；(7)IT系统中当有中性线引出时应采用四极断路器。
