Thermo49I型臭氧分析仪作业指导书
美国热电49i型臭氧(O3)监测仪故障探究及维护
美国热电49i型臭氧（O3）监测仪故障探究及维护美国热电49i型臭氧（O3）监测仪是一种常用的空气质量监测设备，用于测量环境中臭氧浓度。
该设备在使用过程中可能会出现故障，影响准确性和稳定性。
本文将就该设备的故障及维护探究进行详细介绍。
我们先来了解一下该设备的结构和工作原理。
49i型臭氧监测仪主要由光路系统、信号处理系统和控制系统组成。
在工作过程中，UV光源通过一个辐射池产生光束，经过样品池，最后到达光电传感器。
臭氧分子在UV光源的照射下会发生光吸收，光电传感器会测量吸收光的强度，从而推算出臭氧的浓度。
这种设备在使用过程中可能会出现以下故障：1. 光路系统故障：光束在传输过程中可能会受到污染，例如灰尘、污垢等，导致光线衰减，影响测量的准确性。
光电传感器的老化也会导致信号衰减。
解决方法是经常清洗光路系统，并定期更换光电传感器，保持设备的敏感度和准确性。
2. 信号处理系统故障：信号处理系统主要包括前置放大器、滤波器和放大器等部分。
这些部件容易受到干扰，例如电磁场干扰、温度变化等。
干扰信号会影响到臭氧浓度的测量结果。
解决方法是保持设备的良好接地，避免与其他电子设备靠近，以减少干扰。
3. 控制系统故障：控制系统主要是负责设备的操作和数据处理，例如电源控制、数据传输等。
如果控制系统出现故障，设备将无法正常工作或数据处理错误。
解决方法是定期检查控制系统的电源、连接线等，确保其正常工作。
除了故障排除外，对于49i型臭氧监测仪的维护也非常重要：1. 定期校准：由于设备长期使用会导致光源和光电传感器的老化，因此需要定期进行校准。
校准应使用标准臭氧气体，按照设备说明书的要求进行操作。
2. 清洁维护：设备经常接触空气，容易受到灰尘、油脂等污染物的影响。
定期对设备进行清洁，保持光路系统的清洁度和透明度，以保证测量的准确性。
3. 注意环境条件：设备的工作环境对测量准确性有很大影响。
避免阳光直射、温度过高或过低、湿度过高等极端情况。

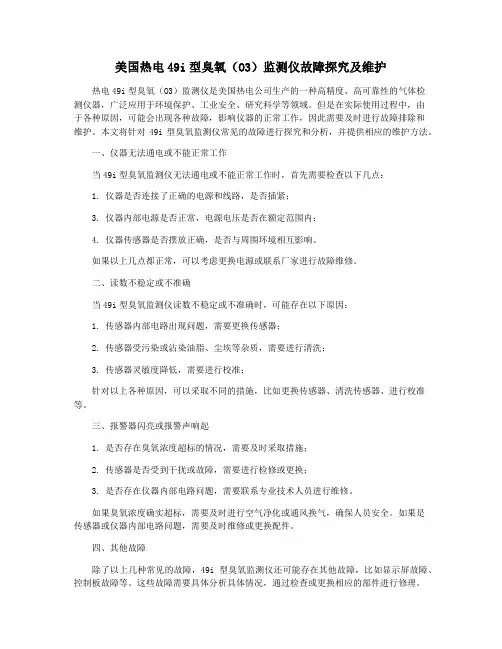

美国热电49i型臭氧(O3)监测仪故障探究及维护
美国热电49i型臭氧（O3）监测仪故障探究及维护热电49i型臭氧（O3）监测仪是美国热电公司生产的一种高精度、高可靠性的气体检测仪器，广泛应用于环境保护、工业安全、研究科学等领域。
但是在实际使用过程中，由于各种原因，可能会出现各种故障，影响仪器的正常工作，因此需要及时进行故障排除和维护。
本文将针对49i型臭氧监测仪常见的故障进行探究和分析，并提供相应的维护方法。
一、仪器无法通电或不能正常工作当49i型臭氧监测仪无法通电或不能正常工作时，首先需要检查以下几点：1. 仪器是否连接了正确的电源和线路，是否插紧；3. 仪器内部电源是否正常，电源电压是否在额定范围内；4. 仪器传感器是否摆放正确，是否与周围环境相互影响。
如果以上几点都正常，可以考虑更换电源或联系厂家进行故障维修。
二、读数不稳定或不准确当49i型臭氧监测仪读数不稳定或不准确时，可能存在以下原因：1. 传感器内部电路出现问题，需要更换传感器；2. 传感器受污染或沾染油脂、尘埃等杂质，需要进行清洗；3. 传感器灵敏度降低，需要进行校准；针对以上各种原因，可以采取不同的措施，比如更换传感器、清洗传感器、进行校准等。
三、报警器闪亮或报警声响起1. 是否存在臭氧浓度超标的情况，需要及时采取措施；2. 传感器是否受到干扰或故障，需要进行检修或更换；3. 是否存在仪器内部电路问题，需要联系专业技术人员进行维修。
如果臭氧浓度确实超标，需要及时进行空气净化或通风换气，确保人员安全。
如果是传感器或仪器内部电路问题，需要及时维修或更换配件。
四、其他故障除了以上几种常见的故障，49i型臭氧监测仪还可能存在其他故障，比如显示屏故障、控制板故障等。
这些故障需要具体分析具体情况，通过检查或更换相应的部件进行修理。
维护方法：为了保证49i型臭氧监测仪长时间稳定运行，需要进行一些常规的维护工作，包括：1. 定期校准，保证监测仪读数准确可靠；2. 定期更换传感器，避免传感器老化或损坏；3. 定期清洗仪器，保证传感器表面干净，不受污染影响；4. 定期检查仪器连接线和插头，确保电路畅通。
Thermo49I型臭氧分析仪作业指导书
Thermo 49i臭氧分析仪作业指导书1.仪器设备Thermo 49i臭氧分析仪2.适用范围连续自动监测环境空气中O3的含量。
3.技术参数及环境条件环境条件：温度15－35℃，相对湿度在85%以下。
技术参数：分析方法：紫外光度法定制范围： 0-0.05 至200ppm,0-0.1 至400mg/m3零点噪声：0.25ppb RMS（60 秒平均时间）检测下限： 1.0ppb零点漂移： <1 ppb/24 小时,<2 ppb/7 天跨度漂移：每月小于1％满量程（包括传感器漂移）响应时间： 20 秒（10 秒滞后时间）样品流速： 1-3 LPM电源要求：100VAC@50/60 Hz,115VAC@50/60 Hz,220-240VAC@50/60 Hz,150 瓦4.操作规程4.1 面板按钮功能4.1.1软键可以被用作快捷方式，让用户跳至“用户选择菜单”屏幕。
4.1.2 用于显示“运行”屏幕。
“运行”屏幕通常显示O 3浓度。
4.1.3 用于在“运行”屏幕或回到菜单系统的上一级菜单时显示主菜单。
4.1.4 与当前内容相关，即提供与正在显示的屏幕相关的附加信息。
这4个箭头按钮上、下、左、右移动光标，或4.1.5调整特定屏幕内的数值或状态。
4.1.6 用于选择菜单项,接受/设置/保存变更，或启动/关闭各项功能。
4.2初次运行4.2.1检查仪器的电路和气路是否正确。
4.2.2开启仪器，按照说明书对仪器进行正确的初始化设置。
4.3正常工作4.3.1运行屏幕显示O3浓度。
状态栏显示时间和遥控界面状态，状态栏显示可选采样/校准螺线管阀或内部臭氧发生器（如果安装了）、时间和报警状态。
在“SAMPLE”模式下分析器选装了采样/校准阀时，仪器的左下脚显示字母“SAMPLE”。
其它模式下在显示屏同一区域会显示“ZERO”、“LEVEL1”、“LEVEL2”、“LEVEL3”or“LEVEL4”。
按直达采样、零点或习惯状态。
赛默飞49i工作原理
赛默飞49i工作原理解析1. 前言赛默飞（Thermo Fisher Scientific）是一家全球领先的科学仪器和实验室设备制造商。
赛默飞49i是该公司生产的一款环境监测仪器，用于测量大气中的臭氧（O3）浓度。
本文将详细解释赛默飞49i的工作原理，包括原理概述、传感器原理和数据处理原理。
2. 原理概述赛默飞49i是一种基于紫外线吸收光谱技术的臭氧浓度测量仪器。
其工作原理可以分为三个主要部分：气体采样与净化、传感器测量和数据处理。
3. 气体采样与净化赛默飞49i通过一个气体采样系统从大气中收集样品气体，并对其进行净化处理。
气体采样系统包括进气口、过滤器、干燥器和分流器。
进气口用于将外界空气引入仪器内部。
过滤器用于去除空气中的颗粒物和其他杂质，以保护后续部件的正常工作。
干燥器则用于去除空气中的水分，以避免对传感器的影响。
分流器将采集到的气体分为两部分，一部分送至臭氧传感器进行测量，另一部分则用作参比气体。
4. 传感器测量赛默飞49i使用一种称为紫外线吸收光谱的技术来测量样品气体中的臭氧浓度。
该技术基于臭氧对特定波长的紫外线光的吸收特性。
传感器部分包括一个紫外线灯和一个光电二极管。
紫外线灯发射特定波长的紫外线光，该波长与臭氧的吸收峰相匹配。
光电二极管则用于测量透过样品气体的紫外线光强度。
当样品气体中存在臭氧时，臭氧分子会吸收特定波长的紫外线光。
通过测量透过样品气体的光强度，可以得到样品气体中臭氧的浓度。
这种测量方法称为光吸收法。
为了提高测量的准确性和稳定性，赛默飞49i还采用了一种双光束设计。
其中一个光束通过样品气体，另一个光束则通过参比气体。
通过比较两个光束的光强度，可以消除光源强度的波动对测量结果的影响。
5. 数据处理赛默飞49i的数据处理部分主要包括信号放大、滤波、校准和数据输出。
首先，光电二极管测量到的光强度信号会被放大，以增加其灵敏度。
然后，信号会经过滤波处理，去除高频噪声和其他干扰信号。
49i臭氧分析仪 中文说明书
热电49i臭氧分析仪技术资料方法标准：ISO15438-1995方法名称：紫外光度法山东美吉佳环境科技有限公司第一章简介产品性能49I分析仪是一种使用紫外灯测定臭氧的分析仪结合检测技术，轻松利用菜单驱动软件和高级诊断提供了极其卓越的适应性和可靠性。
49I分析仪具有以下的特征：·320*240液晶图像显示·菜单驱动软件·区域可定量程·用户自选单/双/自动量程模式·多重用户自定义模拟输出·模拟输入选择·高灵敏度·快速响应时间·全量程线性·双重反应室测定防止可能冲突·自动温度压力补偿·用户自选数字输入/输出容量·标准通讯特色包括RS232/485和以太网·C-Link, MODBUS协议,以及流动数据协议工作原理49I分析仪是基于O3分子吸收波长为254nm的紫外光，被吸收的紫外光的程度与下面的定律有关：通过过滤器进入49I仪器的样气分为两部分，如图1-1所示.一路气体流过臭氧的洗刷器而成为参考气体(Io),然后进入参考电磁阀, 而样气(I)则直接进入采样电磁阀.电磁阀在反应室A和B之间每10分钟转换一次参考气体和样气,当A室是参考气体的时候则B室就是样气,这样来回交替.紫外光的强度由在每个反应室中的探测器A和B来测量.当电磁阀的开关在参考气体和样气之间转换时,其中几秒的时间的光强度变化允许误差可以忽略,49I仪器为每个反应室计算臭氧的浓度,前面板输出浓度是两反应室浓度的平均值.模拟输出也可以通过以太网连接获得.第二章使用说明书本章介绍前面板的屏幕显示、前面板上的按键及菜单驱动软件显示屏屏幕为320x240LCD显示屏，可显示样气的浓度、仪器的参数、仪器的控制及帮助信息。
有时菜单所包括的内容较多，屏幕不能同时显示菜单的全部内容。
这时, 可用↑和↓键来移动光标，这样即可观察菜单的每一项。
美国热电49i型臭氧(O3)监测仪故障探究及维护
美国热电49i型臭氧（O3）监测仪故障探究及维护美国热电49i型臭氧（O3）监测仪是一种专门用于检测空气中臭氧浓度的仪器，它在环境监测和工业生产中具有非常重要的作用。
由于其复杂的结构和灵敏的传感器，监测仪在使用过程中也会出现各种故障。
本文将探究美国热电49i型臭氧（O3）监测仪可能出现的故障，并介绍其维护方法，以便使用者能够更好地了解和维护这一重要的监测仪器。
一、故障一：仪器显示异常当使用美国热电49i型臭氧（O3）监测仪时，有时可能会出现仪器显示异常的情况，比如显示数字不准确或者显示屏幕出现闪烁。
这可能是由于仪器内部电路故障所致。
在这种情况下，用户应该首先查看仪器的电源线是否连接良好，确保电源供应正常。
如果电源供应正常，仍然出现异常显示，就需要联系专业维修人员对仪器进行维修。
美国热电49i型臭氧（O3）监测仪的核心部件之一是传感器，它负责探测空气中的臭氧浓度。
在长时间使用后，传感器可能会出现老化或者污染，导致监测结果不准确。
定期清洁和更换传感器是保证监测仪准确性的重要方法。
用户可以根据使用手册上的指导，定期对传感器进行清洁和维护。
如果发现传感器无法清洁或者维护，就需要更换新的传感器。
三、故障三：仪器漏气在使用过程中，美国热电49i型臭氧（O3）监测仪有可能会出现漏气的情况，这可能是由于管路连接不严或者管路老化导致的。
漏气会导致监测结果不准确，甚至影响使用者的健康。
定期检查管路连接是否牢固，是否有老化现象，及时更换老化管路是非常重要的。
四、维护方法针对上述可能出现的故障，用户可以采取以下维护方法：1. 定期维护：定期对仪器进行清洁和维护，包括清洁传感器、检查管路连接、更换老化管路等。
这样可以延长仪器的使用寿命，保证监测结果的准确性。
2. 注意使用环境：监测仪应该放置在干燥通风的环境中，避免受潮和受到振动。
在使用过程中，要注意防止仪器受到外部冲击和震动，避免损坏内部部件。
3. 定期校准：定期对监测仪进行校准，确保监测结果的准确性。
赛默飞世尔 49i型O 3 分析仪 说明书
©2008 Thermo Fisher Scientific Inc. 版权所有。所有商标均属 Thermo Fisher Scientific Inc.及其子公司所有。不同操作条件下，结果可能是不同的。产品规格、术语及价格均可能发生变更。部分产品可能 未在某些国家销售。欲了解详情，请询问当地销售代表。
产 品 说 明
49i
型
O 3
分析仪
具有增强通讯功能的紫外光度法臭氧分析仪
特点 ● 在局域网上可被远程访问 ● 大屏幕液晶显示 ● 可用户定义的“软键”功能 ● 用户可远程下载分析结果 ● 用闪存增强数据存储性能 ● 优化的设计加强了电路的通用性和集成性 ● 易于维护的内部布局
i系列气体分析仪器代表了行业的最 49i 型 O3 分析仪具备温度和压力 新技术。我们的用户告诉我们，他们 修正功能，用户可以设定浓度报
许用户远程下载监测信息。新增 的“软键”功能可使用户根据需 要设定按键的功能，从而直接进
统，提高了光强稳定性和仪器的灵 入到常用的菜单和功能。增大的
敏度。这一检测技术被 NIST 采用作 液晶显示屏可以容纳更多信息，
为制定美国臭氧标准的标准方法。 除始终显示分析结果以外，还可
仪器可设定为双量程或自动量程工 以同时显示其它的操作菜单、运
希望的理想气体监测系统应该做 警值和其他用于内部诊断的参数
到：稳定，简单，易于使用。新型 i 报警值。
系列仪器不仅具有以上特点，而且 分析仪具有网络功能，增大内存
性能更加优异，49i O3 分析仪是 i 系 能够存储更多数据。新增的网络
列中的一种标准监测仪器。
接口使得远程控制更为方便，允
49i 型 O3 分析仪采用紫外光度法，对 O 3 的分析能力可从 p p b 量级到 200 ppm。49i 型仪器采用双光室检测系
美国热电49i型臭氧(O3)监测仪故障探究及维护
美国热电49i型臭氧（O3）监测仪故障探究及维护美国热电49i型臭氧（O3）监测仪是一种用于监测大气中臭氧浓度的仪器，其准确性和稳定性对于环境保护和人类健康具有重要意义。
任何仪器在长时间使用过程中都可能出现故障，因此对于热电49i型臭氧监测仪的故障探究及维护至关重要。
一、热电49i型臭氧监测仪的结构及工作原理热电49i型臭氧监测仪是基于紫外线吸收原理的仪器，其结构主要包括气体采集系统、紫外光源、吸收腔和光电检测器。
工作原理是通过气体采集系统将大气中的样品气体引入吸收腔，然后采用紫外光源照射吸收腔的气体，测量光电检测器对紫外光的吸收率，从而计算出气体中臭氧的浓度。
二、常见故障及原因分析1. 测量结果偏离正常值可能原因：气体采集系统不严密导致外部气体干扰或泄漏；紫外光源老化或损坏导致光源不稳定；光电检测器灵敏度下降。
解决方法：检查气体采集系统的密封性；定期更换紫外光源；定期检查光电检测器并进行校准。
2. 仪器启动困难或无法启动可能原因：电源供应问题；设备内部连接线路故障；主控板故障。
解决方法：检查电源供应是否正常；检查仪器内部连接线路是否损坏；如有必要，更换主控板。
3. 仪器灵敏度降低或不稳定三、仪器维护与保养1. 定期清洁外部灰尘由于热电49i型臭氧监测仪工作环境通常为室外，因此会受到大气中的灰尘和污染物的影响。
定期使用软布或气泵清洁仪器外部，保持仪器清洁。
2. 定期更换紫外光源紫外光源是热电49i型臭氧监测仪的核心部件，其稳定性直接影响仪器的准确性。
建议根据厂家要求定期更换紫外光源，以确保仪器稳定工作。
3. 定期校准光电检测器光电检测器是用于测量紫外光吸收情况的组件，其灵敏度和准确性直接相关。
建议定期对光电检测器进行校准，以确保仪器测量数据的可靠性。
4. 检查气体采集系统气体采集系统是热电49i型臭氧监测仪的关键部件，其密封性直接影响测量结果的准确性。
定期检查气体采集系统的密封性，并及时更换损坏的部件。
美国热电49i型臭氧(O3)监测仪故障探究及维护
美国热电49i型臭氧（O3）监测仪故障探究及维护随着环境污染问题日益严重，臭氧成为了重要的空气污染物之一。
因此，在环保和空气质量监测领域中，臭氧监测仪器得到了广泛应用。
其中美国热电49i型臭氧监测仪是一种商用化程度高、性能稳定、测量结果准确可靠的臭氧监测仪。
但是，由于各种原因，该监测仪也会出现故障，甚至无法正常工作。
因此，在使用过程中，维护保养是必不可少的。
一、监测仪故障探究1、读数偏低或不准确1.1 模拟输出校准问题如果模拟输出校准不准确或没有进行校准，则监测结果会偏低或不准确。
可以通过校准模式和相应的校准气体进行校准，来解决这个问题。
1.2 滤光片污染如果滤光片被污染或磨损，则会导致臭氧监测的准确性降低。
需要定期对滤光片进行清洗和更换。
1.3 其他传感器故障如果其他传感器故障，如光敏电池、温度传感器等，则会影响到臭氧监测的准确性。
此时需要进行维修或更换相关的传感器。
2、背景读数偏高如果背景气体的读数偏高，则可能是因为监测仪的后期电路出现了问题，需要进行维修。
3、显示屏出现问题如果显示屏出现问题，可能是由于连接线路松动或者屏幕本身出现故障。
需要维修或者更换相关部件。
二、监测仪维护保养在使用监测仪的过程中，必须进行定期的维护保养，以确保其稳定性和可靠性。
以下是一些常见的具体操作：1、清洗滤光片滤光片是臭氧监测仪中最易受到污染的部分之一。
定期清洗滤光片可以保证其作用正常，滤光片清洗应该使用专用清洗液和方法。
2、更换气瓶和定期校准对于热电49i型臭氧监测仪，定期更换标准气瓶和校准气瓶是必须的，以确保其测量结果的准确性。
3、防护操作在使用过程中，应该尽可能保持监测仪清洁干燥，避免与其它物体接触和碰撞，避免因操作不当而导致损坏。
4、定期检查和维修热电49i型臭氧监测仪的传感器和电路等部件都需要定期进行检查和维修，以防止潜在的故障，保障设备的稳定性和正常运行。
总之，定期维护保养和合理使用监测仪器，可以保证臭氧监测结果的准确可靠，确保环保和空气质量监测的质量和效果，从而更好地保护环境和人民的健康。
热电49i说明
28
Model-49i Service Menu
29
Model-49i Service Menu
30
Model-49i Service Menu
31
Model-49i Service Menu
32
Model-49i Service Menu
33
Model-49i Service Menu
Model-49i Instrument Controls Menu
13
Model-49i Instrument Controls Menu
標準/快速
週期時間
14
Model-49i Instrument Controls Menu
15
Model-49i Instrument Controls Menu
14697 8592
8540 10763
102439-00
101023-00
42
Model 49i Component Layout
43
Model 49i Component Layout
44
Model 49i Component Layout
45
Model 49i Component Model 49i Parts Layout
5
MODEL 49C/i -PS
Pressure Sensor Flow Sensor
CELL “A” Exhaust UV Lamp
Detectors
CELL “B”
Flow Sensor Vent
Zero Air In
Manifold Regulators O3 Generator O3 Out Vent
美国热电49i型臭氧(O3)监测仪故障探究及维护
美国热电49i型臭氧（O3）监测仪故障探究及维护作者：杨祖成来源：《环境与发展》2019年第05期摘要：臭氧（O3）作为光化学污染的主要成分，是衡量空气质量优劣的一个重要指标，是环境空气质量监测领域必测的六个监测项目之一。
做好臭氧监测仪的日常运行管理及维护，保证仪器监测数据准确，事关为环境管理部门提供决策数据的科学性，显得尤为重要。
美国热电（ThermoFisher）监测仪作为一款主要品牌的臭氧监测仪器，在国内已有广泛的应用，在国内已安装的臭氧监测仪中占相当高比重，本研究通过对该品牌的49i型臭氧监测仪器日常维护、常见故障及处理进行分析，以期为臭氧监测仪运维技术人员提供一定的技术参考，同时服务于臭氧污染防治。
关键词：臭氧监测仪器;日常维护;故障处理中图分类号：X851 文献标识码：A 文章编号：2095-672X（2019）05-0-02DOI：10.16647/15-1369/X.2019.05.081Abstract：As the main component of photochemistry pollution， ozone （O3） is an important index to measure the quality of air and one of the six monitoring items in the field of environmental air quality monitoring. It is particularly important to manage and maintain the daily operation of ozone monitor to ensure the accuracy of monitoring data， which is related to the scientificity of decision-making data for environmental management departments. Ozone monitor of Thermo Fisher in American， as a major brand of ozone monitor， has been widely used in China and accounts for a considerable proportion of the installed ozone monitor in China. In this study， the daily maintenance， common faults and treatment of the 49i model of ozone monitoring instrument of this brand was analyzed， in order to provide technical reference for the operation and maintenance technicians of the ozone monitoring instrument， and at the same time serve for ozone pollution prevention and control.Keywords： Ozone monitor instrument;Maintenance;Troubleshooting近年來，随着我国社会经济的高速发展，城市化进程的加快以及机动车保有量的激增，以臭氧为特征污染物的大气光化学污染已成为我国城市区域越来越突出的大气环境问题[1，2]。
美国热电49i型臭氧(O3)监测仪故障探究及维护
美国热电49i型臭氧（O3）监测仪故障探究及维护美国热电49i型臭氧（O3）监测仪是一种专门用于监测环境中臭氧浓度的仪器。
它具有高灵敏度、高精度和稳定性等优点，广泛应用于环境保护、工业生产、以及科研领域。
随着使用时间的增加，监测仪可能会出现故障，影响其正常使用。
本文将围绕美国热电49i型臭氧监测仪的故障探究及维护展开讨论。
一、常见故障及原因1. 仪器显示异常数据当监测仪显示异常数据时，需要首先检查仪器的电源供应是否正常。
如果电源正常，可能是由于传感器故障或者仪器内部电路故障导致的。
此时，需要及时联系厂家进行维修和更换零部件。
2. 仪器响应速度慢监测仪在监测环境中的臭氧浓度时，应该具有较快的响应速度。
如果响应速度较慢，可能是由于监测仪的传感器老化或者污染，导致响应速度变慢。
此时，需要定期清洁和维护传感器，保持其敏感度和响应速度。
3. 仪器无法启动二、维护方法1. 定期清洁定期清洁是保持监测仪正常运行的重要环节。
在监测环境中的臭氧浓度时，监测仪的传感器容易被污染影响其准确性和响应速度。
需要定期清洁传感器，保持其敏感度和响应速度。
清洁时，可以使用清洁剂和软布进行轻柔擦拭，避免使用硬物刮擦，以免损坏传感器表面。
2. 定期校准监测仪在长时间使用后，传感器的灵敏度可能会发生变化，影响监测仪的准确性。
定期校准是必不可少的环节。
校准时，需要使用标准气体进行校准，保证监测仪的准确性和稳定性。
3. 环境保护在使用监测仪时，需要注意避免将其放置在潮湿、高温、腐蚀性气体等环境中。
这些环境可能会对监测仪的稳定性和准确性造成影响。
需要定期检查监测仪的工作环境，保证其正常使用。
4. 质量保证定期进行维护和保养是保证监测仪正常运行的关键。
在维护和保养时，需要使用原厂配件和耗材，确保监测仪的质量和稳定性。
建议在购买监测仪时选择正规厂家和经销商，确保产品的质量和售后服务。
在实际使用过程中，监测仪可能会出现各种各样的故障，及时的维护和保养是非常重要的。
49i臭氧分析仪中文使用说明
热电49i臭氧分析仪技术资料方法标准：ISO15438-1995方法名称：紫外光度法山东美吉佳环境科技有限公司第一章简介产品性能49I分析仪是一种使用紫外灯测定臭氧的分析仪结合检测技术，轻松利用菜单驱动软件和高级诊断提供了极其卓越的适应性和可靠性。
49I分析仪具有以下的特征：·320*240液晶图像显示·菜单驱动软件·区域可定量程·用户自选单/双/自动量程模式·多重用户自定义模拟输出·模拟输入选择·高灵敏度·快速响应时间·全量程线性·双重反应室测定防止可能冲突·自动温度压力补偿·用户自选数字输入/输出容量·标准通讯特色包括RS232/485和以太网·C-Link, MODBUS协议,以及流动数据协议工作原理49I分析仪是基于O3分子吸收波长为254nm的紫外光，被吸收的紫外光的程度与下面的定律有关：通过过滤器进入49I仪器的样气分为两部分，如图1-1所示.一路气体流过臭氧的洗刷器而成为参考气体(Io),然后进入参考电磁阀, 而样气(I)则直接进入采样电磁阀.电磁阀在反应室A和B之间每10分钟转换一次参考气体和样气,当A室是参考气体的时候则B室就是样气,这样来回交替.紫外光的强度由在每个反应室中的探测器A和B来测量.当电磁阀的开关在参考气体和样气之间转换时,其中几秒的时间的光强度变化允许误差可以忽略,49I仪器为每个反应室计算臭氧的浓度,前面板输出浓度是两反应室浓度的平均值. 模拟输出也可以通过以太网连接获得.第二章使用说明书本章介绍前面板的屏幕显示、前面板上的按键及菜单驱动软件显示屏屏幕为320x240LCD显示屏，可显示样气的浓度、仪器的参数、仪器的控制及帮助信息。
有时菜单所包括的内容较多，屏幕不能同时显示菜单的全部内容。
这时, 可用↑和↓键来移动光标，这样即可观察菜单的每一项。
美国热电49i型臭氧(O3)监测仪故障探究及维护
美国热电49i型臭氧（O3）监测仪故障探究及维护美国热电49i型臭氧（O3）监测仪是一种常用于环境监测的高精度分析仪器，广泛应用于工业生产、环境检测和科学研究等领域。
但是在长时间使用过程中，监测仪器也会出现各种故障，影响监测结果的准确性和可靠性。
为了保证监测仪器的正常运行和监测数据的可靠性，必须对其故障进行及时的探究和维护。
一、常见故障及原因分析1、显示屏幕无法显示当监测仪器的显示屏幕无法正常显示监测数据时，可能是由于以下原因导致：1）电源线连接不良或电源故障；2）显示屏幕损坏或控制芯片损坏；3）操作系统故障导致无法正常显示。
针对这些故障原因，可以通过检查电源线连接状态、更换电源线或电源芯片、检查显示屏幕和控制芯片情况、重新安装操作系统等方式进行排查和处理。
2、监测数据不稳定监测仪器在使用过程中，如果监测数据出现波动或不稳定的情况，可能是由于以下原因引起：1）环境温度变化导致传感器性能受影响；2）传感器损坏或老化；3）环境湿度变化引起监测数据波动。
针对这些故障原因，可以通过对环境温度和湿度进行监测和调节，定期更换传感器，以及加装湿度控制装置等方式进行处理。
3、监测数据偏差较大1）监测仪器校准不准确；2）氧气浓度波动引起监测数据误差；3）监测仪器内部元件老化或损坏。
二、维护方法1、定期检查监测仪器的外部连接线和电源线，保证连接状态良好，并及时更换老化或损坏的连接线。
2、定期对监测仪器的显示屏幕和控制芯片进行检查和清洁，保证其正常显示和运行。
3、定期对监测仪器的传感器进行校准和更换，保证监测数据的准确性和可靠性。
4、定期对监测仪器内部元件进行检查和保养，及时更换老化或损坏的元件，保证监测仪器的正常运行。
5、定期进行环境温度和湿度的监测和调节，保证环境条件对监测仪器的影响最小化。
49i臭氧分析仪 中文说明书
热电49i臭氧分析仪技术资料方法标准：ISO15438-1995方法名称：紫外光度法页脚内容1山东美吉佳环境科技有限公司页脚内容2第一章简介产品性能49I分析仪是一种使用紫外灯测定臭氧的分析仪结合检测技术，轻松利用菜单驱动软件和高级诊断提供了极其卓越的适应性和可靠性。
49I分析仪具有以下的特征：·320*240液晶图像显示·菜单驱动软件·区域可定量程·用户自选单/双/自动量程模式·多重用户自定义模拟输出·模拟输入选择·高灵敏度·快速响应时间·全量程线性·双重反应室测定防止可能冲突·自动温度压力补偿·用户自选数字输入/输出容量·标准通讯特色包括RS232/485和以太网页脚内容3·C-Link, MODBUS协议,以及流动数据协议工作原理49I分析仪是基于O3分子吸收波长为254nm的紫外光，被吸收的紫外光的程度与下面的定律有关：通过过滤器进入49I仪器的样气分为两部分，如图1-1所示.一路气体流过臭氧的洗刷器而成为参考气体(Io),然后进入参考电磁阀, 而样气(I)则直接进入采样电磁阀.电磁阀在反应室A和B之间每10分钟转换一次参考气体和样气,当A室是参考气体的时候则B室就是样气,这样来回交替.紫外光的强度由在每个反应室中的探测器A和B来测量.当电磁阀的开关在参考气体和样气之间转换时,其中几秒的时间的光强度变化允许误差可以忽略,49I仪器为每个反应室计算臭氧的浓度,前面板输出浓度是两反应室浓度的平均值. 模拟输出也可以通过以太网连接获得.页脚内容4页脚内容5第二章使用说明书本章介绍前面板的屏幕显示、前面板上的按键及菜单驱动软件显示屏屏幕为320x240LCD显示屏，可显示样气的浓度、仪器的参数、仪器的控制及帮助信息。
有时菜单所包括的内容较多，屏幕不能同时显示菜单的全部内容。
49ips仪器手册
第3章
操作 ..............................................................................3-1 显示.............................................................................. 3-2 按钮.............................................................................. 3-3
型号 49iPS
仪器手册 紫外光度法 O3 校准仪 备件号 1024774-00 2005 年 8 月 26 日
© 热电公司 2005 年版权所有。 “Analyze. Detect. Measure. Control”是热电公司的商标，其它产品名称和徽标属各自所有人的财产。 产品规格、条款术语和定价会有变化。产品不一定在所有国家均有供应。详情请咨询当地销售代表。
49iPS 型操作手册 v
Hale Waihona Puke 服务模式.................................................................. 3-48 日期/时间 ................................................................. 3-49 诊断菜单 ..................................................................... 3-50 程序版本.................................................................. 3-50 电压 ......................................................................... 3-51 温度 ......................................................................... 3-52 压力 ......................................................................... 3-53 流量 ......................................................................... 3-53 单元 A/B O3............................................................. 3-53 灯照强度.................................................................. 3-54 模拟输入读数........................................................... 3-54 模拟输入电压........................................................... 3-55 数字输入.................................................................. 3-55 继电器状态 .............................................................. 3-55 测试模拟输出........................................................... 3-56 仪器组态.................................................................. 3-57 联系信息.................................................................. 3-57 报警菜单 ..................................................................... 3-58 O3 灯温度 ................................................................ 3-59 灯温 ......................................................................... 3-60 工作台温度………………………………………………3-60 压力 ......................................................................... 3-61 流量 A 和 B .............................................................. 3-62 灯照强度 A 和 B ....................................................... 3-63 O3 浓度 ................................................................... 3-64 维护菜单 ..................................................................... 3-66 压力检查.................................................................. 3-66 灯安装...................................................................... 3-68 检测器校准 .............................................................. 3-69 光照强度检查……………………………………………3-69 O3 反应系数..……………………………………………3-70 手动 O3 灯设置 ........................................................ 3-71 压力校准.................................................................. 3-71 流量 A 和 B 校准 ...................................................... 3-74 温度校准…………………………………………………3-76 模拟输出校准........................................................... 3-76 模拟输入校准……………………………………………3-78 显示器像素测试………………………………………...3-80 恢复用户默认值…………………………………………3-80 密码………………………………………………………..3-81 设置密码................................................................ ..3-81 锁定仪器.................................................................. 3-82 修改密码.................................................................. 3-82 删除密码.................................................................. 3-83
美国热电49i型臭氧(O3)监测仪故障探究及维护
美国热电49i型臭氧（O3）监测仪故障探究及维护【摘要】本文针对美国热电49i型臭氧（O3）监测仪的故障探究及维护进行了研究。
在介绍了臭氧监测仪的背景和研究目的。
在首先介绍了49i型臭氧监测仪的基本信息，接着分析了常见故障及其原因，然后探讨了故障维修方法和设备维护方法，并给出了性能优化的建议。
在结论部分总结了研究成果，并展望了未来的研究方向。
通过本文的研究，读者可以了解到49i型臭氧监测仪的故障处理与维护方法，从而更好地利用和维护这一重要设备。
【关键词】美国热电49i型臭氧监测仪、故障探究、维护、臭氧、监测仪、研究目的、故障原因、维修方法、设备维护、性能优化、展望、总结。
1. 引言1.1 介绍热电49i型臭氧（O3）监测仪是一种用于监测空气中臭氧浓度的重要仪器，可广泛应用于环境监测、空气质量评估等领域。
随着环境污染日益严重，臭氧浓度的监测变得越来越重要，而热电49i型监测仪的出现为我们提供了一种高效、精准的监测手段。
热电49i型臭氧（O3）监测仪具有快速响应速度、高灵敏度、稳定可靠等特点，能够准确监测空气中臭氧浓度的变化，为环境管理和保护提供了重要数据支持。
通过对监测仪的故障探究及维护，可以确保监测数据的准确性和可靠性，进一步提高监测仪器的使用效率和性能稳定性。
在本文中，我们将重点介绍美国热电49i型臭氧（O3）监测仪的基本原理、常见故障及原因、故障维修方法、设备维护方法和性能优化建议，以帮助用户更好地了解和维护这一重要的监测仪器，保证其正常运行和监测效果。
通过对监测仪的故障探究及维护，我们可以更好地发挥监测仪器的作用，提高环境监测的准确性和有效性。
1.2 研究目的本文旨在探究美国热电49i型臭氧（O3）监测仪的故障原因，并提供相应的维修和维护方法。
通过对该设备常见故障的分析及解决，旨在帮助用户更好地了解和维护这一监测仪器，保证其准确性和稳定性。
本文还将提供性能优化建议，帮助用户更好地利用这一监测设备，提高监测效率和精度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Ｔhermo 4９ｉ臭氧分析仪作业指导书1.仪器设备Thｅrmｏ49ｉ臭氧分析仪2.适用范围连续自动监测环境空气中O3得含量。
3、技术参数及环境条件环境条件：温度1５-35℃，相对湿度在85％以下。
技术参数：分析方法:紫外光度法定制范围: 0-0、05 至2０0ｐpm，０—0、1 至400mg／m３零点噪声：0、2５pｐb ＲＭS（６０秒平均时间）检测下限：1、0ppｂ零点漂移：〈1 ppb／２４小时,<2 ｐpb/７天跨度漂移: 每月小于1％满量程（包括传感器漂移）响应时间：20 秒（10 秒滞后时间）样品流速：１—３LPＭ电源要求：1０0VAＣ50/60 Ｈz，115VAＣ５0／60 Hz，2２0-240VＡC5０／6０Ｈz，１５0 瓦４、操作规程４、1 面板按钮功能4.1。
1软键可以被用作快捷方式,让用户跳至“用户选择菜单”屏幕。
4.1.2 用于显示“运行”屏幕。
“运行”屏幕通常显示O3浓度。
4.1。
3 用于在“运行"屏幕或回到菜单系统得上一级菜单时显示主菜单。
4.1.4 与当前内容相关，即提供与正在显示得屏幕相关得附加信息。
4.1.５这4个箭头按钮上、下、左、右移动光标，或调整特定屏幕内得数值或状态。
4．1。
6 用于选择菜单项，接受/设置/保存变更，或启动/关闭各项功能。
4、2初次运行4。
2。
1检查仪器得电路与气路就是否正确。
4.2。
２开启仪器，按照说明书对仪器进行正确得初始化设置。
4、3正常工作４。
3。
1运行屏幕显示O3浓度.状态栏显示时间与遥控界面状态,状态栏显示可选采样/校准螺线管阀或内部臭氧发生器（如果安装了)、时间与报警状态。
在“ＳAＭPＬE”模式下分析器选装了采样/校准阀时，仪器得左下脚显示字母“SＡMPLE”。
其它模式下在显示屏同一区域会显示“ZERO”、“LＥVEL1”、“LＥVEＬ２”、“LEVEL3”or“LEVEＬ4”.按直达采样、零点或习惯状态。
在双重模式或自动模式操作时使用2组系数来计算O3“低"与“高”浓度。
同样，两个平均时间就是每个范围使用1组。
标题栏显示得就是量程浓度。
显示屏上方得“LOW RANGE CONCENＴRATＩON”表明所显示得低浓度.在双量程模式下点击箭头在高低浓度之间转换。
４。
3.2利用标准气对仪器进行调试及对仪器性能指标进行检验，校准零与跨度校零：连接到配备有零位/跨度电磁阀选装件得49i 型分析仪得ＺEＲO(零)位置。
让仪器对零气体进行取样,直到在O3信道获得稳定得读数，然后记录零位读数。
除非零位得变化超过了±０、01０ppm，否则建议不要调整零位.如超过,在主菜单，选择Calｉbrａｔｉon＞Zero/SpanCｈｅｃk，保存零值。
校标：让分析仪对O３校准气体进行取样,直到O3读数稳定下来，从主菜单选择Ｃalibraｔion(校准）>CalibratｅO３Coefficieｎt（校准O3系数),校准Ｏ3屏幕上得Ｏ3行显示当前得O３浓度。
显示中得SPＡNCONC 行就是您输入Ｏ3校准气体浓度得位置.使用左右移动光标并使用增大或减小光标处得数字字符。
计算与保存新得基于所输入跨度浓度得O3系数。
记录[O３]OＵT 浓度以及记录器响应所指示得分析仪O3响应。
４、４臭氧发生器标准传递对臭氧发生器得标准传递最好选用内含紫外光计与反馈控制装置得臭氧发生器.在不具有一级标准臭氧发生器得情况下，对臭氧发生器得标准传递与标定可直接采用国家计量部门提供得臭氧发生器作为传递标准，也可用经中国环境监测总站或省、市、自治区环境监测中心站指定进行质量检验与标准传递过得臭氧发生器作为二级标准,对现场校准设备（如多气体校准仪）中得工作标准臭氧发生器进行标准传递与标定。
标准传递与标定方法如下:4。
4。
1用传递标准或二级标准对传递用臭氧监测分析仪进行多点校准，确保传递用监测分析仪具有很好得线性性能。
4。
4.2确保零气源为干燥不含臭氧与干扰物质得空气。
臭氧发生器与传递标准或工作标准最好使用同一个零气源.选用得零气源得稀释零气量一定要超过臭氧标准传递用臭氧监测分析仪得气体需要量。
4。
4.３在保证稀释零气流量恒定得前提下,通过调节臭氧发生器得臭氧发生控制装置,向标准传递用臭氧监测分析仪给出仪器响应满刻度值0、１5%、3０%、4５％、６0%、75％与90％浓度得臭氧输出。
4。
４。
4通过传递标准或二级标准臭氧发生器得标准工作曲线,计算臭氧监测分析仪响应所对应得标准工作曲线得浓度值,并与工作标准臭氧发生器臭氧浓度读数或刻度设置值与稀释零气量一起作记录。
４。
4.5按照4、4、4得结果,绘制工作标准臭氧发生器臭氧浓度读数或刻度设置值与稀释零气量与传递标准或二级标准臭氧发生器对应浓度值之间得标准曲线(注意：该曲线不一定呈线性).至此完成了工作标准臭氧发生器得标准传递与标定.5、维护保养５、１维护5.1．1每周至少巡视监测子站１次,检查仪器得状态与主要技术参数,以及自动校准结果就是否正常，判断仪器运行就是否正常，检查气路联接以及采样系统就是否正常。
５。
1.2对子站监测仪器得零点与跨度校准工作，自动校零每天进行1次,手工校零每周１~2次,至少每周对监测仪器得跨度进行单点标定1次,每季进行1次多点线性校准。
5.1。
3每周更换粉尘过滤器滤膜(更换滤膜时应先按ＺＥRO键),每个月清洗1 次采样头，每半年清洗1次反应室.５.1．4每年清洗或集中更换采样管道,每年对子站气体流量计进行校准，使其符合仪器规定指标。
５。
1.5采气管道每季进行检查,必要时进行清洗,周期最长不超过半年.仪器运行过程中发现故障要及时处理，若子站无法排除,则送站内进行检修，对重大故障要及时报告。
5.1。
6 每季度清洗一次进气管。
5、2运行检查5。
２.１检查仪器主屏状态行上得各项参数：流量，压力等参数就是否正常。
5。
2.2检查尘滤膜就是否需要更换。
5、3校准５。
3．1仪器每次开机必须对零点飘移、标点飘移检查。
每年用标气进行线性校准1～２次。
校准方法见仪器说明.5．３。
2当数据异常或对仪器进行主要部件得维修、更新时应注意进行校准.5、4 省中心配备经有效传递得臭氧标准光度计,仪器每年进行一次比对.5、5计量检定每年一次。
5、6有关仪器维护得具体操作及故障排查指南详见附录１.6、注意事项本仪器属于精密仪器，对运行环境要求严格,运行过程中一定保证气路不漏气，要防止气路进入冷凝水,尘等而堵住气路或损坏仪器。
使用过程中如发生异常,应立即停止使用,并及时报告主任，排除故障,仪器性能恢复正常后方可使用。
7、相关记录《空气质量自动监测子站运行维护记录》WＸHJ—JＬ－ZＫ-3１—M1 《TE系列O3分析仪运行状况检查记录》WXHJ－JL—ZK—3１-M6《自动监测分析仪多点线性校准记录》WＸＨJ—ＪL—ZK—３１－Q5《气体分析仪零点/跨度检查与调节、精密度检查记录表》ＷＸHJ-JL-ZK-31—Q１3《空气自动监测系统仪器流量校准记录表》WXHJ－JL－ZK－３1—Q15 附录1 有关维护Ｔｈeｒｍo 49i型臭氧分析仪得说明１、清洁光具座ﻩ最好提前清洁光具座，清洁光具座时探测器得频率会降到65ｋHz以下.用下面得程序去清洁光具座:关闭电源并拔走电源线；解开管子四周得螺母小心地将管子抽出；拿一块镜头纸放在１/4英寸得Teｆlon管下面，这样就不会损坏管,透过管子入口用棉花清洁窗口表面;两个吸收管就是一样得,因此它们可以在任何地方被取代，更换吸收单元就是相反得.由于4９i型仪器就是比率仪器，清洁吸收管不会影响它得校准，它没有必要时刻去清洗吸收单元, 重新装回仪器盖.如果窗口严重污染，最好得清洗就是将窗口从座上拿出来,这个窗口在探测器旁边,移走探测器块后小心移出窗口。
如果49i光具座完全被拆卸，推荐重新校准,并检查系统得气密性.２、更换灯ﻩ49i得灯控制系统就是有计划得去操作灯来增加它得寿命。
但就是,当发生以下情况时这个灯需要被更换：没有光输出;无力调节灯得位置来获得65kＨz 得输出频率；有噪音输出,灯不稳定。
３、监视探测器频率与噪音ﻩ49i测量得比率强度并不就是绝对值，因此为了正确得操作仪器选用量程很大探测器频率就是被接受得，通常这个值为65-1２0kHz，这个频率可以在屏幕上得诊断菜单中被监控到。
按显示主菜单；用去诊断，按到强度，按出现强度屏幕。
探测器频率降到65kＨz以下时说明任何一个单元都有可能脏或者灯输出低。
单元中得污垢会分解臭氧并给出错误得读数,因此单元首先被清洗来恢复频率。
4、增加灯输出ﻩ如果频率保持在低位，这个灯输出可以被增加，用灯设置屏幕中得服务模式：按显示主菜单;用去服务模式，按到灯设置，按显示灯设置屏幕。
如果这个服务模式没有显示,用下面得程序将其显示出来：在主菜单，按到仪器控制>按到服务模式〉按显示服务模式屏;按将服务模式打开；按返回主菜单.如果这个频率不能设置到６５kＨz以上,更换灯.5、毛细管维护ﻩ维护毛细管所需设备：毛细管,电线小于0．０１5英尺。
关闭仪器，拨下电源插座,拆下仪器盖;移开毛细管，用小于0.0１5英尺得线清除阻塞。
注意防止设备损坏:如果有静电（即使很少),一些内部组件也可能被损坏。
因此,在处理任何内部组件时，必须配带正确接地得防静电腕带。
有关安全预防措施得详细信息,请参阅“检修服务”章节。
6、泵得重新装配ﻩ按以下程序重新装配泵。
所需设备包括：平头螺丝刀；泵重装工具包（挡板阀与隔膜)。
关闭仪器，拨下电源线,拆下盖子;松开接头,拆下连接在泵上得两根线路;拆下顶盘得四个螺钉,取下顶盘、挡板阀与底盘；拆下将隔膜固定在活塞上得螺钉,取下隔膜；按照上面得步骤以相反得顺序组装泵,确保隔膜Tｅflon（白色）得一边朝上,并且挡板阀将顶盘与底盘得孔盖住;执行检漏与校泵。
７、故障排查指南ﻩ。
