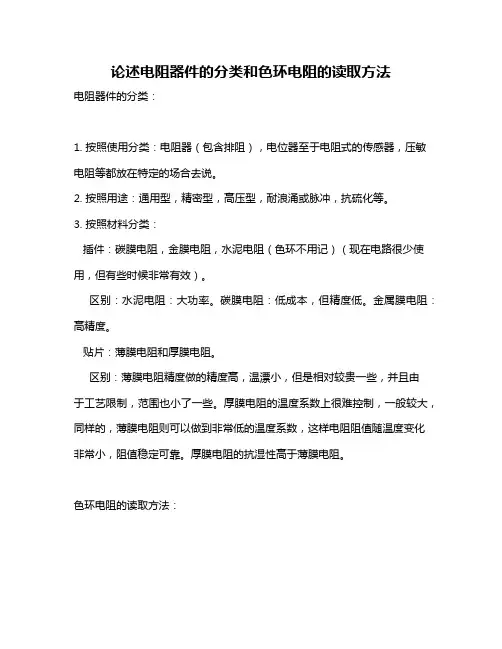

论述电阻器件的分类和色环电阻的读取方法

论述电阻器件的分类和色环电阻的读取方法电阻器件的分类：1. 按照使用分类：电阻器（包含排阻），电位器至于电阻式的传感器，压敏电阻等都放在特定的场合去说。

2. 按照用途：通用型，精密型，高压型，耐浪涌或脉冲，抗硫化等。

3. 按照材料分类：插件：碳膜电阻，金膜电阻，水泥电阻（色环不用记）（现在电路很少使用，但有些时候非常有效）。

区别：水泥电阻：大功率。

碳膜电阻：低成本，但精度低。

金属膜电阻：高精度。

贴片：薄膜电阻和厚膜电阻。

区别：薄膜电阻精度做的精度高，温漂小，但是相对较贵一些，并且由于工艺限制，范围也小了一些。

厚膜电阻的温度系数上很难控制，一般较大，同样的，薄膜电阻则可以做到非常低的温度系数，这样电阻阻值随温度变化非常小，阻值稳定可靠。

厚膜电阻的抗湿性高于薄膜电阻。

色环电阻的读取方法：1. 允许偏差色环：出现金色和银色的一定是允许误差，另一端为起始端，读取有效数字。

2. 色环位置：通常色环电阻的起始端与色环电阻导线间的距离较近，允许偏差端与色环电阻导线端位置较远。

3. 色环间距：前3环或者4环间距差不多，最后一环距离比较远。

也就是通常有效数字之间的间距较窄，倍乘数与允许偏差之间的色环间距较宽。

4. 四环电阻：1、2环是有效数字，第3环是倍乘数，也就是0的个数，第4环表示误差。

色环颜色为棕黑绿金，棕-1，黑-0，绿5，也就是0的个数为5，金表示误差±5%，所色环电阻的读数：1MΩ±5%。

5. 五环电阻：1、2、3环是有效数字、第4环是倍乘数，也就是0的个数，如果第4环是金色，往前移1位，如果是银色，则往前移2位，第5环表示误差。

如果色环电阻颜色为红红黄银金，红-2，黄-4，四环银也就是往前移2位，五环金表示误差±5%，色环电阻的读数：Ω±10%。

如需更多电子元件相关内容的信息，可以查阅电子元件相关的书籍或咨询电子工程师。

电阻器有哪些分类-电阻器的分类

电阻器有哪些分类-电阻器的分类电阻器有哪些分类-电阻器的分类电阻器的种类有很多,通常分为三大类:固定电阻,可变电阻,特种电阻。

下面，店铺详细地为大家讲讲电阻器的分类，希望对大家有帮助! 特殊电阻器1、保险电阻又叫熔断电阻器，在正常情况下起着电阻和保险丝的双重作用，当电路出现故障而使其功率超过额定功率时，它会像保险丝一样熔断使连接电路断开。

保险丝电阻一般电阻值都小(0.33Ω～10KΩ)，功率也较小。

保险丝电阻器常用型号有：RF10型、RF111-5 保险丝电阻器的符号型、RRD0910 型、RRD0911 型等。

2、敏感电阻器是指其电阻值对于某种物理量(如温度、湿度、光照、电压、机械力、以及气体浓度等)具有敏感特性，当这些物理量发生变化时，敏感电阻的阻值就会随物理量变化而发生改变，呈现不同的电阻值。

根据对不同物理量敏感，敏感电阻器可分为热敏、湿敏、光敏、压敏、力敏、磁敏和气敏等类型敏感电阻。

敏感电阻器所用的材料几乎都是半导体材料，这类电阻器也称为半导体电阻器。

热敏电阻的阻值随温度变化而变化，温度升高阻为负温度系数(NTC)热敏电阻。

应用较多的是负温度系数热敏电阻，又可分为普通型负温度系数热敏电阻;稳压型负温度系数热敏电阻;测温型负温度系数热敏电阻等。

光敏电阻是电阻的阻值随入射光的强弱变化而改变，当入射光增强时，光敏电阻的减小，入射光减弱时电阻值增大。

按伏安特性分类对大多数导体来说，在一定的温度下，其电阻几乎维持不变而为一定值，这类电阻称为线性电阻。

有些材料的'电阻明显地随着电流(或电压)而变化，其伏—安特性是一条曲线，这类电阻称为非线性电阻。

非线性电阻在某一给定的电压(或电流)作用下，电压与电流的比值为在该工作点下的静态电阻，伏—安特性曲线上的斜率为动态电阻。

表达非线性电阻特性的方式比较复杂，但这些非线性关系在电子电路中得到了广泛的应用。

按材料分类a、线绕电阻器由电阻线绕成电阻器用高阻合金线绕在绝缘骨架上制成，外面涂有耐热的釉绝缘层或绝缘漆。

电阻器的识别与检测

电阻器在电子电路中有着广泛的应用，主要包括以下几个方面
电阻器的应用
分压和限流：在电路中，电阻器可以用于分压和限流，以调节电路中的电压和电流大小。例如，在LED灯等应用中，电阻器可以用于限制电流，保护LED灯不会因为过高的电流而损坏
模拟电路参数：在模拟电路中，电阻器可以用于模拟电路参数，例如电阻、电容等。这些参数可以通过调整电阻器的阻值来模拟不同的电路行为
PART 4
电阻器的识别
电阻器的识别
1. 电阻器的种类
电阻器有多种类型，包括碳膜电阻、金属膜电阻、线绕电阻、水泥电阻等。不同类型的电阻具有不同的特性，如精度、温度系数、稳定性等，因此需要根据实际需求选择合适的电阻器
电阻器的识别
2. 电阻器的参数
电阻器的参数包括阻值、误差、功率、温度系数等。其中，阻值是电阻器最重要的参数，表示电阻器对电流的阻碍程度；误差表示阻值的准确度，一般以百分比表示；功率表示电阻器所能承受的最大功率；温度系数表示电阻器的阻值随温度变化的程度
误差：对于一些需要高精度的应用，需要选择具有较低误差的电阻器
功率：需要考虑电阻器的功率是否符合应用的需求。如果电路中的电流较大，则需要选择具有较高功率的电阻器
温度系数：对于一些需要温度补偿的应用，需要选择具有较低温度系数的电阻器
PART 9
总结
总结
2024/3/31
26
电阻器是电子电路中不可或缺的元件之一，它具有多种应用场景，需要根据实际需求进行合理选择和运用
(1)电阻的标称值
电阻规范的阻值目前是由部颁标准规定的
电阻的阻值与允许误差的标识一般可用直标法和色标法来标注
2.电阻的分类
(2)定功率
在交流或者直流电路中，在环境条件为一个标准大气压和产品标准规定的温度下，电阻能长期连续负荷而不改变其性能时所允许消耗的最大功率称为额定功率

电阻分类、标识及识读

电阻分类、标识及识读一、实验目的：1.了解电阻的分类2.掌握电阻的标识及识读方法二、实验器材：电阻若干三、实验内容1.电阻分类1.1按结构可分为：可变电阻和固定电阻1.1.1可变电阻(大致分为14种)合成碳膜电位器、有机实心电位器、金属玻璃釉电位器、线绕电位器、金属膜电位器、导电塑料电位器、带开关的电位器、预调式电位器、直滑式电位器、双连电位器、多连电位器（四连）、无触点电位器。

电位器是一种机电元件，它靠电刷在电阻体上的滑动，取得与电刷位移成一定关系的输出电压。

1）合成碳膜电位器是目前使用最多的一种电位器。

其电阻体是用碳黑、石墨、石英粉、有机粘合剂等配制的混合物，涂在胶木板或玻璃纤维板上制成的。

优点：分辨率高、阻值范围宽。

缺点：滑动噪声大、耐热耐湿性不好。

用途：品种：普通合成碳膜电位器带开关小型合成碳膜电位器单联带开关（无开关）电位器双联同轴无开关（带开关）电位器双联异轴无开关（带开关）电位器小型精密合成碳膜电位器推拉开关合成碳膜电位器直滑式合成碳膜电位器精密多圈合成碳膜电位器等。

2）有机实心电位器是一种新型电位器，它是用加热塑压的方法，将有机电阻粉压在绝缘体的凹槽内。

优点：耐热性好、功率大、可靠性高、耐磨性好。

缺点：温度系数大、动噪声大、耐潮性能差、制造工艺复杂、阻值精度较差。

用途：在小型化、高可靠、高耐磨性的电子设备以及交、直流电路中用作调节电压、电流。

品种：小型实心电位器直线式实心电位器对数式实心电位器。

3）金属玻璃铀电位器用丝网印刷法按照一定图形，将金属玻璃铀电阻浆料涂覆在陶瓷基体上，经高温烧结而成。

优点：阻值范围宽，耐热性好，过载能力强，耐潮，耐磨。

缺点：接触电阻和电流噪声大。

用途：4）绕线电位器将康铜丝或镍铬合金丝作为电阻体，并把它绕在绝缘架上制成。

优点：是接触电阻小，精度高，温度系数小；缺点：分辨力差，阻值偏低，高频特性差。

用途：主要用作分压器、变阻器、仪器中调零和工作点等。

品种：有普通线绕电位器、普通多圈线绕电位器、精密多圈线绕电位器、直滑式精密多圈线绕电位器、函数式精密多圈线绕电位器等。

电阻器的识别和检测

和性能指标。 • 如实例 R J 7 2 • R----表达（主称）电阻器 • J-----表达（材料）金属膜 • 7-----表达（分类）精密 • 2-----表达序号
电阻器旳型号命名及意义
• 二、电阻器旳主要性能参数
• 1、标称阻值
• 它表达在电阻器表面所标出阻值（对热敏电阻器则指25度时旳阻值）叫电阻器旳标称阻值。
• 国标一般标称阻值有E6,E12,E24等3种 • E6为Ⅰ级正负5%. E12为Ⅱ级正负10%. • E24为Ⅲ级正负20%。 • 2、允许偏差
• 允许偏差一般可分为对称偏差和不对称偏差，大部分用旳对称偏差，其要求为：
• 精密偏差：±0.5%；±1%；±2%； • 一般偏差：±5%；±10%；±20%
• 3、额定功率 • 不不小于1W旳电阻器在电路图中不标额定功
率
• ，不小于1W旳电阻器用啊拉伯数字表达。 • 图形符号如图
• 三、电阻器参数辨认措施 • 1、直标法----用数字直接标在电阻体上。 • 如6.8KΩ±5% • 2、文字符号法----电阻器阻值用文字符号表达。如
10R表达10Ω、5K1表达5.1KΩ； • 3、色标法-----用不同颜色旳色环或色点表达阻值旳
课题二电阻器旳辨认与检测
• 电阻器分类（三大类） • 电阻器-【固定电阻器】-【可变电阻器】• 【敏感电阻器】 • 1.固定电阻器-{线绕电阻器}-{非线绕电阻器} • 下面常见电阻器旳实物外形及电路符号 • 如下图
• 一、电阻器旳型号命名措施
• 第一部分：主称用字母R表达电阻器。 • 第二部分：材料用字母表达（J.T.等）。 • 第三部分：分类用数字或字母表达。 • 第四部分：序号用数字表达，以区别外形尺寸
措施。

电阻器的识别与检测

3、色标法（4环电阻器）用不同颜色的色环或色点表示阻值的方法。
颜色有效数乘数允许偏差黑0 棕1 红2 橙3 黄4 绿5 蓝6 紫7 灰8 白9 金— 银— 无色 —
100
—
101
±1%
102
±2%
103
—
104
—
105 ±0.5%
106 ±0.2%
107 ±0.1%
108
—
109 +5~-20%
（1）金、银和无色不能作为有效数环；当它出现在电阻色环两端时即可确定为允许偏差色环。
（2）黑、橙、黄和灰色不能作为允许偏差环，当它出现在电阻色环两端时即可确定为第一色环。
（3）无色不能代表乘数环。
（4）四色环电阻器的误差环通常为金；五色环电阻器的误差环通常为棕。
三、电阻器的参数识别方法
3、色标法（5环电阻器）用不同颜色的色环或色点表示阻值的方法。
电阻器外形尺寸与额定功率间的对应关系（金属膜电阻器）
表1.4 电阻器外形尺寸与额定功率间的对应关系
额定功率
0.125W 0.25W 0.5W
1W 2W
外形尺寸
最大尺寸
最大长度
2.2
7.0
2.8
8.0
4.2
10.8
6.6
13
8.6
18.5
三、电阻器的参数识别方法
1、直标法
将电阻器的标称阻值和允许偏差直接用数字标在电阻器表面上。
三、电阻器的参数识别方法
四色环电阻器的识别
第四色环：金（允许偏差±5%）第三色环：红（乘数102）第二色环：黑（有效数 0）有效数第一色环：棕（有效数 1）
10×102Ω±5%=1KΩ±5%

电阻器、电位器、电容器的识别与检测

规则:第1位为主称（R为电阻、W为电位器、M为敏感电阻) 第2位为所用的材料（T为碳膜、H为合成膜、J为金属膜等) 第3位为分类(X为小型、5为高温）表示用途、特点。
3、电阻的主要性能参数
电阻上标注的阻值
A.标称阻值和允许偏差 B.额定功率 C.温度系数
4、什么是电阻的额定功率?
在产品标准规定的大气压和额定温度下，电阻所允
带开关电位器的检测
除进行标称值检测外应检测开关。旋转电位器轴柄，接通
或断开开关时应能听到清脆的“喀哒”声。置万用表于R
1Ω挡，两表笔分别接触开关的外接焊片，接通时电阻值应为0Ω，断开时应为无穷大，否则开关损坏。
检测外壳与引脚间的绝缘性能
置万用表于R 10kΩ挡，一只表笔接触电位器外壳，另一只表
• 用模拟万用表测量前，首先要对欧姆档进行调零。当不能调到零点时表示电池不足，应更换电池。选择量程时应尽可能让指针指在表盘的中部，以提高准确度。
用万用表测量电阻阻值时应注意
• 测量电阻，特别是大电阻时，千万不能用手抓着电阻的两端进行测量，否则会影响测量的精度。（为什么？）
• 在电路中测量电阻时，不允许带电测量，且应断开电阻的一端，防止其它元件的并联影响，如电路中有电容时，应将电容放电后再测量。
4、电容参数的标识--数码表示法
独石电容器容量为 10×105pF=1μF
4、电容参数的标识这是一只钽电容器，电容量多大?
5、用万用表检测电容
大致判别电容量的大小一般用于判别1微法以上的电解电容检测电容有无漏电、开路、击穿
谢谢聆听
汇报人姓名
2020/01/01
笔分别接触电位器的各引脚，测得阻值都应为无穷大，否则存在短路或绝缘不好。

电阻器的识别分类及测量

电阻器的识别分类及测量一、单位：欧姆(Ω)1MΩ=1000kΩ 1kΩ=1000Ω符号：“Ｒ”国内符号国际符号二、电阻的种类：贴片电阻金属膜电阻碳膜电阻水泥电阻特殊电阻1、贴片电阻：符号：“Ｒ”，“ＲＮ”（黑底白字）贴片电阻分为单个贴片电阻和排阻单个贴片电阻排阻（“RN RA RP NR”表示，有８脚、１０脚、１６脚）2、金属膜电阻：符号：“ＲＪ”外型小，功率小，1/8W,1/4W3、碳膜电阻：符号：“ＲＴ”外型大，功率大一些，1/2W,1W,3W4、水泥电阻：外型更大，功率最大，5W,10W三、读取阻值：贴片电阻上面白字如：103 472 330 220等，数值的前两位是有效数，第三位是倍数，例：103 有效数是10，3是倍数，它的阻值是 10Ω*103=10kΩ472 有效数是47，2是倍数，它的阻值是 10Ω*102=4.7kΩ四位数电阻：前三位为有效数，第四位为倍数，计算方法同上（1001 1002 4705）含有字母的电阻：R39 3R3 33R R330 56R0 10R0，R在这里是小数点的意思，如果R在第一位则去掉R，按三位计算色环电阻读取阻值：色环电阻四道色环，一、二道为有效数，三道为倍数，四道为误差值R=AB*10C五道色环，一、二、三道为有效数，四道为倍数，五道为误差值R=ABC*10D即无金色也无银色的色环电阻叫精确电阻四、电阻的作用：电阻串联：起降压限流的作用电阻并联：起分压分流作用电阻并联：电路各部分电压相等。

电阻串联：电路各部分电流相等。

五、电阻的测量及好坏判断1、电阻测量贴片单个电阻测两端八脚排组分别测对脚，共四组十脚排组分别测对脚，如果两端两组阻值为10kΩ，中间三组阻值分别为20kΩ，中间三组是10*2的关系。

十六脚跟八脚一样测量2、好坏判断电阻坏：(1)、阻值变大或无穷大(2)、万用表显示“１”六、电阻的代换原则1、精确电阻必须原值代换。

2、普通电阻代换可比原值相差+/-10%左右。

电阻器的相关概念及识别

电阻器的相关概念及识别《电阻器的相关概念及识别》简介：电阻器是电路中常见的被动元件之一，用于限制电流流过的路径中的电阻。

在电子电路中，了解电阻器的概念和正确识别电阻器是十分重要的。

本文将从电阻器的基本概念、分类、标识、识别等方面进行介绍。

1. 电阻器的基本概念：电阻器是一种用来产生电阻的元件，它的作用是限制电流的大小或者改变电路的电压。

电阻器的主要特性是其电阻值，用欧姆（Ω）来表示。

根据欧姆定律，电阻器的电压与电流成正比关系，且电阻值等于电压与电流之比。

2. 电阻器的分类：电阻器分为固定电阻器和可变电阻器两种类型。

固定电阻器的电阻值是固定的，一般由金属电阻材料制成。

可变电阻器则允许通过调整来改变其电阻值，常见的可变电阻器有可调电阻器、电位器等。

3. 电阻器的标识：电阻器通常会在外壳上标有相关信息，包括电阻值、容差、功率等。

电阻值用一定的色带编码表示，每个色带代表一个数字。

容差表示电阻器的电阻值与标称值之间的允许误差范围，一般用百分比表示。

功率则表示电阻器能够耗散的功率，通常用瓦特（W）表示。

4. 电阻器的识别：正确识别电阻器可以通过观察其外观和标识来判断。

首先，可以通过色带编码来确定电阻器的电阻值，根据每个色带对应的数字，将其按照对应顺序排列即可得到电阻器的电阻值。

其次，根据外壳的尺寸、形状和标识可以判断电阻器的功率等级。

最后，通过识别容差标识可以确定电阻器的容差范围。

总结：电阻器作为电路中常见的被动元件，对于电子电路的设计和分析有着重要的作用。

了解电阻器的基本概念、分类、标识和正确识别电阻器是电子工程师和电子爱好者的基本要求。

通过掌握电阻器的相关知识，可以更好地理解并应用于实际电路中。

电阻的识别方法

电阻的识别方法电阻识别及应用导电体对电流的阻碍作用称着电阻，用符号R表示，单位为欧姆、千欧、兆欧，分别用Ω、kΩ、MΩ表示。

一、电阻的型号命名方法：国产电阻器的型号由四部分组成（不适用敏感电阻）第一部分：主称，用字母表示，表示产品的名字。

如R表示电阻，W表示电位器。

第二部分：材料，用字母表示，表示电阻体用什么材料组成，T-碳膜、H-合成碳膜、S-有机实心、N-无机实心、J-金属膜、Y-氮化膜、C-沉积膜、I-玻璃釉膜、X-线绕。

第三部分：分类，一般用数字表示，个别类型用字母表示，表示产品属于什么类型。

1-普通、2-普通、3-超高频、4-高阻、5-高温、6-精密、7-精密、8-高压、9-特殊、G-高功率、T-可调。

第四部分:序号，用数字表示，表示同类产品中不同品种，以区分产品的外型尺寸和性能指标等例如：R T 1 1 型普通碳膜电阻a1}二、电阻器的分类1、线绕电阻器：通用线绕电阻器、精密线绕电阻器、大功率线绕电阻器、高频线绕电阻器。

2、薄膜电阻器：碳膜电阻器、合成碳膜电阻器、金属膜电阻器、金属氧化膜电阻器、化学沉积膜电阻器、玻璃釉膜电阻器、金属氮化膜电阻器。

3、实心电阻器：无机合成实心碳质电阻器、有机合成实心碳质电阻器。

4、敏感电阻器：压敏电阻器、热敏电阻器、光敏电阻器、力敏电阻器、气敏电阻器、湿敏电阻器。

三、主要特性参数1、标称阻值：电阻器上面所标示的阻值。

2、允许误差：标称阻值与实际阻值的差值跟标称阻值之比的百分数称阻值偏差，它表示电阻器的精度。

允许误差与精度等级对应关系如下：?.5%-0.05、?%-0.1(或00）、?%-0.2(或0）、?%-Ⅰ级、?0%-Ⅱ级、?0%-Ⅲ级3、额定功率：在正常的大气压力90-106.6KPa及环境温度为－55℃～＋70℃的条件下，电阻器长期工作所允许耗散的最大功率。

线绕电阻器额定功率系列为（W）：1/20、1/8、1/4、1/2、1、2、4、8、10、16、25、40、50、75、100、150、250、 500非线绕电阻器额定功率系列为（W）：1/20、1/8、1/4、1/2、1、2、5、10、25、50、1004、额定电压：由阻值和额定功率换算出的电压。

电阻器的分类

电阻器的分类电阻器是电子工程中的一种重要元件。

它能够把电子电路中的电流限制在一定的大小，从而控制电子电路的操作。

本文将介绍电阻器的分类，并分析各类电阻器的特性和应用。

一、电阻器种类1、晶体管电阻器：晶体管电阻器是一种较常用的电阻器，它是由晶体管、金属片和绝缘材料组成的。

它的电阻可以从几欧姆到上百欧姆不等，能够满足大多数电路的需求。

晶体管电阻器有很高的额定值精度和较好的耐久性，对特定电路的电源稳定具有重要作用。

2、电位器：电位器是一种有限制的可改变电阻的元件。

它的特点是将电阻连接构成一个圆环，可以通过旋转杆来改变电阻的大小，以满足特定电路的需求。

电位器有转动式和条状式两种类型，分别由多种材料制成，可以满足不同的使用环境。

3、电阻网络：电阻网络由多个普通电阻元件连接构成，它们可以提供特定的电阻结构，以实现特定功能。

当各部分电阻之间的连接构成一个环路时，它就可以把电阻分成几部分，每一部分的电阻值的乘积是相同的，这也是“电阻分压”的原理。

4、调节电阻器：调节电阻器是一种可以改变其阻值的电阻器。

它可以根据所给电路的要求，通过旋转或拉动其内部加热管，从而改变其阻值。

此外，调节电阻器还具有较高的额定值精度、耐压强度和低失真性能，是一种比较经济实用的元件。

5、电容性电阻器：电容性电阻器是一种电容性介质和普通电阻元件连接构成的电阻器。

它的特点是把电容和电阻结合起来，使电容和电阻的特性一起作用，从而达到滤波作用。

高品质的电容性元件通常由纯金属片和石英片组成，能够提供抗振动性能和较低的噪声。

二、电阻器应用电阻器有着广泛的应用，从电器设备到电子电路，都可以利用它来满足特定的需求。

比如，电阻器可以应用于电机的驱动系统，可以调节电机的转速和力矩；可以用于电压补偿，可以保持电源的稳定，以达到良好的稳定性；电阻器也可以应用于电路的过滤，可以减少杂散电磁波，保护元器件不受损害；此外，电阻器还可以用于测量和计算，用于精确测量电流、电压和功率，以及电路模拟计算等。

电阻的检测和识别

8、实心电阻（型号：RS）
结构：用有机树脂和碳粉合成电阻率不同的材质后热压而成的电阻器。特点：负能力强、不易损坏、价格低廉，其他如温度系数、稳定性等参数都比较差。阻值范围：4.7Ω --22MΩ
9、排电阻
结构：又称集成电阻，在一块基片上制成多个参数性能一致的电阻特点：广泛应用于计算机、微电子电路中
10. 敏感电阻器
敏感电阻是指那些电阻特性对外界温度、电压、机械力、亮度、湿度、磁通密度、气体浓度等物理量反映敏感的电阻元件。它们常用于检测和控制相应物理量的装置中，是自动检测和自动控制中不可缺少的组成部分。按输入、输出关系，敏感电阻器可分为“缓变型”和 “突变型”两种。
A. 热敏电阻
热敏电阻通常由单晶或多晶等半导体材料构成，是以钛酸钡为主要原料，辅以微量的锶、钛、铝等化合物加工制成的。它是一种电阻值随温度变化的电阻，可分为阻值随温度升高而减小的负温度系数热敏电阻（ MF ）和阻值随温度升高而升高的正温度系数热敏电阻（MZ），有缓变型和突变型。主要用于温度测量，温度控制（电磁灶控温），火灾报警，气象探空，微波和激光功率测量，在收音机中作温度补偿，在电视机中作消磁限流电阻。其符号为：
Ⅱ Ⅲ
（2）允许误差允许误差是指电阻器的标称值与实际阻值之差。在电阻器的生产过程中，由于技术原因实际电阻值与标称电阻值之间难免存在偏差，因而规定了一个允许误差参数，也称为精度。常用电阻器的允许误差分别为±5%、±10%、±20%，对应的精度等级分别为Ⅰ、Ⅱ、Ⅲ级。
电阻器的实际值－电阻器标称值电阻器的允许误差＝ 100% 电阻标称值
特点：有极好的脉冲高频过负荷性能，机械性能好，化学性能稳定，但其阻值范围窄. 温度系数比金属膜电阻差，常用于一些在恶劣环境中工作的电路上

电阻器的分类与识别

玻璃粉、二氧化钛作填料，另加黏合剂经加热压制而成。按照黏合剂的不同，分为有机实芯和无机实芯电阻器。
优点：无机实芯电阻器温度系数较大，可靠性较高；
有机实芯电阻器过负荷能力强。
缺点：无机实芯电阻器阻值范围小；
有机实芯电阻器噪声大、稳定性较差、分布电容和分布电感大。
金属玻璃釉电阻器(RI型)
结构：金属氧化物(如钌、银、钯、锡、锑等)和玻璃釉黏合剂混合后，涂

色环环数黑棕红橙黄绿蓝紫灰白金银
无色
第一环 0 1 2 3 4 5 6 7 8 9 -1 -2
第二环 0 1 2 3 4 5 6 7 8 9 -1 -2
第三环 100 101 102 103 104 105 106 107 108 109 10-1 10-2
第四环 ±1% ±2% ±3% ±4%
主要参数：亮电阻RL、暗电阻RD 、最高工作电压VM 、亮电流IL 、暗电流
ID 、时间常数、温度系数灵敏度。
敏感电阻器
压敏电阻器(VSR)RV
U
特性：电阻值随电压非线性变化。当两端电压低于标称额定值时，电阻值
接近无穷大；当两端电压略高于标称额定值时，压敏电阻被击穿导通，由高阻态变低阻态。
用途：过压保护、防雷、抑制浪涌电流、吸收尖峰脉冲、限幅、高压灭弧、
热性能好。(主要用于精密和大功率场合)。
缺点：体积较大、自身电感大，使高频性能差、时间常数大。
只适用于频率在50 kHz以下的电路。
单列直插式(A)
内部电路
排电阻
1 2 3 4 5 6 7 8 9
R
1
1
R
2
2
R
3
3
R
4

电阻器的识别与检测PPT课件

任务二
掌握电阻器的基础知识
电阻值单位的文字符号及换算关系
电阻值单位欧姆千欧姆兆欧姆吉欧姆太欧姆
文字符号 Ω kΩ MΩ GΩ TΩ
换算关系
1 kΩ = 103 Ω 1 MΩ = 106 Ω 1 GΩ = 109 Ω 1 TΩ = 1012 Ω
第6页
任务二
掌握电阻器的基础知识
电阻器的功率标识
102 标称阻值：1 kΩ
473 标称阻值：47 kΩ
任务三
电阻器的标注方法
第 15 页
电阻器的标称阻值、允许偏差等参数都标注在电阻体上。常用的标注方法有直标法、文字符号法、数码法和色标法。
色标法色标法是指用不同颜色的色环来表示电阻器的标称阻值和误差。普通电阻器用四个色环标注，精密电阻器用五个色环标注。四环标注法（普通电阻）
电阻器的作用
电阻器的电路符号
第4页
任务二
掌握电阻器的基础知识
第5页
标称阻值
指电阻器上标出的名义阻值。
允许偏差
指实际阻值与标称阻值之间允许的最大偏差范围。有±20% （M），±10%（K），±5%（J），±2%（G），±1%（F）， ±0.5%（D）等几个等级。
额定功率
指电阻器在直流或交流电路中长期连续工作所允许消耗的最大功率。
比较项目
电路结构及特点
总电阻电流电压功率
串联
R1
R2
首尾相连
R R1 R2 总电阻等于各串联电阻之和
I1 I2 U1 :U2 R1 : R2 P1 : P2 R1 : R2
并联
R1 R2
首首相连，尾尾相连 11 1 R R1 R2
总电阻的倒数等于各并联电阻的倒数之和 I1 : I2 R2 : R1 U1 U2 P1 : P2 R2 : R1

电阻器识别与检测详解

电子产品工艺（第3版）项目三元器件识别与检测
（2）文字符号法用阿拉伯数字和文字符号有规律的组合起来，表示标称值和允许偏差的方法称为文字符号法。
电子产品工艺（第3版）项目三元器件识别与检测
（3）色标法色标法是指用不同颜色表示元件不同参数的方法。在电阻器上，不同的颜色代表不同的标称值和偏差。
电子产品工艺（第3版）项目三元器件识别与检测
5.电阻器的选用选用电阻器应根据电子产品整机的使用条件和电路中的具体要求，从电气性能到经济价值等方面综合考虑。不要片面采用高精度和非标准系列的电阻产品。
电子产品工艺（第3版）项目三元器件识别与检测
（1）电阻器选用基本原则： ① 在选用电阻器时必需首先了解电子产品整机工作环境条件，然后与电阻器技术性能中所列的工作环境条件相对照，从中选用条件相一致的电阻。 ② 要了解电子产品整机工作状态。 ③ 既要从技术性能考虑满足电路技术以保证整机的正常工作，又要从经济上考虑其价格、成本，还要考虑其货源和供应情况。 ④ 根据不同的用途选用。
电子产品工艺（第3版）项目三元器件识别与检测
电阻器识别与检测
当电流流经导体时，导体对电流的阻力作用称为电阻。在电路中具有电阻作用的元件称为电阻器。加在电阻两端的电压与通过电阻器的电流之比，称为电阻器的阻值，用R表示，单位为Ω （欧姆）。
电子产品工艺（第3版）项目三元器件识别与检测
1.电阻器的分类及命名（1）电阻器的命名方法
电子产品工艺（第3版）项目三元器件识别与检测
⑤ 阻值应选取最靠近计算值的一个标称值。 ⑥ 电阻器的额定功率选取一个比计算的耗散功率大一些（1.5～2倍）的标称值。 ⑦ 电阻器的耐压也应充分考虑，选取比额定值大一些的，否则会引起电阻器击穿、烧坏。 ⑧选用时，不仅要求其各项参数符合电路的使用条件，还要考虑外形尺寸、散热等因素。

【方法】常用电子电路元件器件的识别

【关键字】方法常用电子元器件一、实验目标了解常用电子元器件的识别和主要性能参数二、常用电子元器件介绍（一）电阻器1、电阻器的分类电阻器是电子电路元器件中应用最广泛的一种，在电子设备中约占元件总数的30％以上，其质量的好坏对电路工作的稳定性有极大影响。

电阻器主要用途是稳定和调节电路中的电流和电压，其次还可作为分流器、分压器和消耗电能的负载等。

电阻器按结构可分为固定式和可变式两大类。

固定式电阻器一般称为“电阻”。

由于制作材料和工艺不同，可分为膜式电阻、实芯式电阻、金属线缆电阻（RX）和特殊电阻四种类型。

膜式电阻包括：碳膜电阻RT、金属膜电阻RJ、合成膜电阻RH和氧化膜电阻RY等。

实芯电阻包括：有机实芯电阻RS和无机实芯电阻RN。

特殊电阻包括：MG型光敏电阻和MF型热敏电阻。

可变式电阻器包括：滑线式变阻器和电位器。

其中应用最广泛的是电位器。

电位器是一种具有三个接头的可变电阻器。

其阻值可在一定范围内连续可调。

电位器的分类有以下几种：按电阻体材料分：可分为薄膜和线绕两种。

薄膜又可分为WTX型小型碳膜电位器，WTH型合成碳膜电位器，WS型有机实芯电位器，WHJ型精密合成膜电位器和WHD型多圈合成膜电位器等。

线绕电位器的代号为WX型。

一般线绕电位器的误差不大于+10％，非线绕电位器的误差不大于+2％。

其阻值、误差和型号均标在电位器厂。

按调节机构的运动方式分：有旋转式、直沿式。

按结构分：可分为单联、多联、带开关、不带开关等；开关形式又有旋转式、推拉式、按键式等。

按用途分：可分为普通电位器、精密电位器、功率电位器、微调电位器和专用电位器等。

按阻值随转角变化关系分：又可分为线性和非线性电位器，如图1－l曲线所示。

图1-1 电位器阻值随转角变化曲线它们的特点分别为：X式（直线式）：常用于示波器的聚焦电位器和万用表的调零电位器（如MF-20型万用表），其线性精度为+2％、+l％、+03％、+005％。

D式（对数式）：常用于电视机的黑白对比度调节电位器，其特点是，先粗调后细调。

电阻的识别和检测

电阻器的识别和检测一、电阻器的识别电阻的基本单位是欧姆（Ω）（千欧）（兆欧）（千兆欧）一）、电阻器参数识别方法电阻器的主要参数（标称值与允许偏差）要标注在电阻器上，以供识别。

电阻器的参数表示方法有直标法、文字符号法、色环法三种。

1、直标法直标法是一种常见标注方法，特别是在体积较大（功率大）的电阻器上采用。

它将该电阻器的标称阻值和允许偏差，型号、功率等参数直接标在电阻器表面，如图所示。

在三种表示方法中，直标法使用最为方便。

2、文字符号法文字符号法和直标法相同，也是直接将有关参数印制在电阻体上。

文字符号法，将5.7kΩ电阻器标注成5k7，其中k既作单位，又作小数点。

文字符号法中，偏差通常用字母表示，如（a）图所示。

此电阻器，阻值为5.7kΩ，偏差为±1%。

图（b）所示为碳膜电阻，阻值为1.8kΩ偏差为±20%，其中用级别符号Ⅱ表示偏差。

3、色标法色标法是指不同颜色表示元件不同参数的方法。

在电阻器上，不同的颜色代表不同的标称值和偏差色标法可以分为：色环法和色点法。

其中，最常用的是色环法。

色环电阻器中，根据色环的环数多少，又分为四色环表示法和五色环表示法。

下图（a）是用四色环表示标称阻值和允许偏差，其中，前三条色环表示此电阻的标称阻值，最后一条表示它的偏差。

如图（b）中色环颜色依次黄、紫、橙、金，则此电阻器标称阻值为，偏差。

如图（c）电阻器的色环颜色依次为：蓝、灰、金、无色（即只有三条色环），则电阻器标称阻值为：。

下图（a）是五色环表示法，精密电阻器是用五条色环表示标称阻值和允许偏差，通常五色环电阻识别方法与四色环电阻一样，只是比四色环电阻器多一位有效数字。

图（b ）中电阻器的色环颜色依次是：棕、紫、绿、银、棕，其标称阻值为：，偏差为。

判断色环电阻的第一条色环的方法1.对于未安装的电阻，可以用万用表测量一下电阻器的阻值，再根据所读阻值看色环，读出标称阻值。

2.对于已装配在电路板上的电阻，可用以下方法进行判断：（1）四色环电阻为普通型电阻器，从标称阻值系列表可知，其只有三种系列，允许偏差为±5%、±10%、±20%，所对应的色环为：金色、银色、无色。

1电阻器的相关概念及识别

1电阻器的相关概念及识别电阻器是一种电子元件，主要用于阻碍电流流动，它可以根据需要调整电路中的电流和电压。

电阻器有许多种类，如贴片电阻、金属膜电阻、碳膜电阻等。

在电子设备中，电阻器起着重要作用，如限制电流、分压、降压、限流等。

以下是电阻器的相关概念及识别方法：1. 电阻器的单位：电阻器的单位是欧姆（Ω），此外，还有千欧（kΩ）和兆欧（MΩ）等。

2. 电阻器的种类：- 贴片电阻：贴片电阻是一种片状电阻，符号为”，”（黑底白字）。

贴片电阻分为单个贴片电阻和排阻。

- 金属膜电阻：金属膜电阻具有较小的外型和功率，标称功率为1/8W、1/4W。

- 碳膜电阻：碳膜电阻外型较大，功率较大，标称功率有1/2W、1W、3W等。

- 水泥电阻：水泥电阻外型更大，功率最大，标称功率有5W、10W等。

3. 电阻值的读取：- 贴片电阻：贴片电阻上的白字表示阻值，前两位是有效数字，第三位是倍数。

例如，103表示阻值为10×1000Ω，即10kΩ。

- 金属膜电阻和碳膜电阻：金属膜电阻和碳膜电阻的阻值读取方法与贴片电阻类似，只是功率和外型有所不同。

- 四位数电阻：四位数电阻的前三位为有效数字，第四位为倍数。

例如，1001表示阻值为1000×1000Ω，即1MΩ。

- 含有字母的电阻：如R39、3R3、33R、R330、56R0、10R0等，其中R在这里表示小数点。

4. 电阻器的识别方法：- 直标法：电阻器上直接标注类别、标称电阻值、允许偏差、额定功率等信息。

如电阻上印有571%，则阻值为57，误差为5%，而标注为64”，则表示阻值为64。

- 数标法：用三位数表示阻值，前两位为有效数字，第三位为倍数。

如电阻上标注ABC”，表示其阻值为AB10c。

- 色标法：通过颜色环来表示阻值。

色环电阻有四道色环，一、二道为有效数字，三道为倍数，四道为误差值。

如RAB10表示阻值为R×1000Ω，其中A、B、C分别为有效数字、倍数和误差值。
