基站施工规范-图文版
安全第一！移动通信基站安装工程规范（图文详解）
安全第⼀！移动通信基站安装⼯程规范（图⽂详解）⼀、专业移动通信钢塔桅结构安装⼯程⼆、作业/活动/设施/场所⾃⽴式钢塔架、单管塔、拉线塔、楼顶抱杆、美化天线等安装作业。
三、危险源描述⾼耸钢结构、起重吊臂在吊装中的势能；不符合设计的钢结构；混凝⼟强度不⾜的塔基；⽀承⾯、⽀座和地脚螺栓超过允许偏差；基础不满⾜承载的或未设置揽风绳的脚⼿架；不合格的钢管、扣件；有严重磨损或断丝超标的钢丝绳；⽆保险装置或已磨损、有裂纹的吊钩；限位器、控制器失灵的吊车；外壳未做保护接地的电焊机；绝缘不好或已破损的电焊机焊钳和焊把线；飞溅下落的焊渣；有缺陷的个⼈防护⽤品；⼤风、雷⾬、冰雪、浓雾等恶劣⽓候等。
四、可能导致的事故类型⾼处坠落、物体打击、机械伤害、触电事故等。
五、可能导致的事故后果⼈员伤亡、财产损失。
六、相应的控制措施1、钢塔桅结构安装前，应对运到⼯地的构件、⼯地已完成的基础及地脚锚栓进⾏交接检验，并经监理⼯程师或建设单位技术负责⼈检查认可，未经检验不得进⼊安装⼯序。
2、搭设⾼度24m及以上的落地式钢管脚⼿架⼯程需要编制《危险性较⼤的分部分项⼯程安全专项施⼯⽅案》，并作为《施⼯组织设计》的⼀部分。
搭设⾼度50m及以上落地式钢管脚⼿架⼯程施⼯单位应当组织专家对专项⽅案进⾏论证。
3、从事钢塔桅结构安装作业⼈员必须经过专业技术培训，熟悉钢塔桅结构安装安全操作规程，登⾼架设⼈员、电⼯作业⼈员、电焊作业⼈员都必须持有安全⽣产监督管理部门核发的《特种作业操作证》，没有《特种作业操作证》的，严禁从事相应的特种作业。
4、起重机械属于特种设备，必须按照国家有关规定，由专业⽣产单位⽣产，并经取得专业资质的检测、检验机构检测、检验合格，取得安全使⽤证或者安全志，⽅可投⼊使⽤。
起重机司机和信号指挥⼈员必须持有安全⽣产监督管理部门核发的《特种作业操作证》，作业类别为起重机械作业，准操项⽬为“起重机司机、卷扬机司机、起重指挥、起重司索”。
5、钢塔桅结构安装现场必须设置符合规定的安全警⽰标志，实⾏封闭围挡，防⽌⾮施⼯⼈员进⼊。
新建基站土建工程施工规范

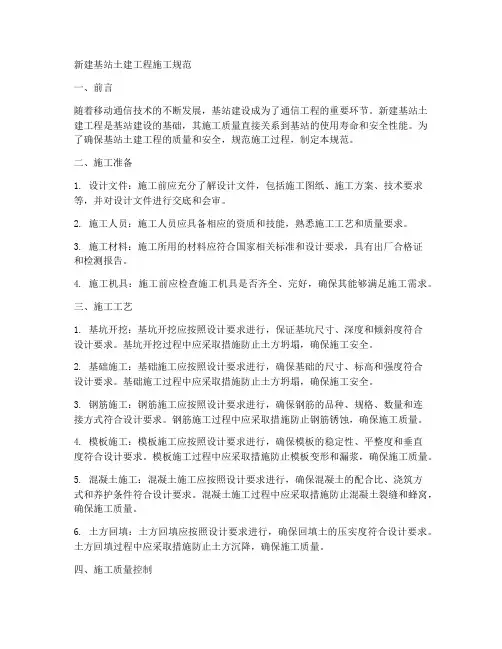

新建基站土建工程施工规范一、前言随着移动通信技术的不断发展，基站建设成为了通信工程的重要环节。
新建基站土建工程是基站建设的基础，其施工质量直接关系到基站的使用寿命和安全性能。
为了确保基站土建工程的质量和安全，规范施工过程，制定本规范。
二、施工准备1. 设计文件：施工前应充分了解设计文件，包括施工图纸、施工方案、技术要求等，并对设计文件进行交底和会审。
2. 施工人员：施工人员应具备相应的资质和技能，熟悉施工工艺和质量要求。
3. 施工材料：施工所用的材料应符合国家相关标准和设计要求，具有出厂合格证和检测报告。
4. 施工机具：施工前应检查施工机具是否齐全、完好，确保其能够满足施工需求。
三、施工工艺1. 基坑开挖：基坑开挖应按照设计要求进行，保证基坑尺寸、深度和倾斜度符合设计要求。
基坑开挖过程中应采取措施防止土方坍塌，确保施工安全。
2. 基础施工：基础施工应按照设计要求进行，确保基础的尺寸、标高和强度符合设计要求。
基础施工过程中应采取措施防止土方坍塌，确保施工安全。
3. 钢筋施工：钢筋施工应按照设计要求进行，确保钢筋的品种、规格、数量和连接方式符合设计要求。
钢筋施工过程中应采取措施防止钢筋锈蚀，确保施工质量。
4. 模板施工：模板施工应按照设计要求进行，确保模板的稳定性、平整度和垂直度符合设计要求。
模板施工过程中应采取措施防止模板变形和漏浆，确保施工质量。
5. 混凝土施工：混凝土施工应按照设计要求进行，确保混凝土的配合比、浇筑方式和养护条件符合设计要求。
混凝土施工过程中应采取措施防止混凝土裂缝和蜂窝，确保施工质量。
6. 土方回填：土方回填应按照设计要求进行，确保回填土的压实度符合设计要求。
土方回填过程中应采取措施防止土方沉降，确保施工质量。
四、施工质量控制1. 施工过程中应定期对施工质量进行检查，发现问题及时整改。
2. 施工过程中应严格按照设计要求和施工规范进行施工，不得擅自修改设计。
3. 施工完成后应进行验收，验收不合格的工程不得投入使用。
河北电信基站设备施工规范-修改
河北电信基站设备施工规范(V1.0)中国电信集团河北电信分公司目录一、基站设备部分 (1)1 无线基站室内部分 (1)1.1机柜安装要求 (1)1.2线缆安装要求 (1)1.2.1电源线和接地线布放要求 (1)1.2.2中继电缆布放要求 (3)1.2.3机柜内射频电缆要求 (3)1.2.4室内电缆布放、绑扎及标识 (3)1.3走线架安装要求 (4)1.4单板安装要求 (4)1.5传感器安装要求 (4)1.6室内环境要求 (4)1.7联合接地要求 (4)1.8无线设备室内检查要点 (5)2 无线基站室外部分 (6)2.1天线支架安装要求 (6)2.2天线安装要求 (7)2.3 GPS天线安装要求 (8)2.4馈线窗安装要求 (9)2.5室外接地排安装要求 (9)2.6馈线安装要求 (9)2.7馈线接地要求 (10)2.8避雷器安装要求 (11)2.9室外1/2″跳线安装要求 (12)2.10室内1/2″跳线安装要求 (12)2.11馈线和跳线标识要求 (12)2.12天馈线系统驻波比测试要求 (12)2.13室外走线架安装要求 (13)2.14室外环境要求 (13)2.15无线设备室外检查要点 (13)二、配套设备部分 (18)1地排及室内走线架安装部分 (18)1.1安装方法 (18)1.2安装要求 (18)2蓄电池组安装部分 (19)2.1蓄电池组安装方法 (19)2.2蓄电池组安装要求 (19)3开关电源安装部分 (19)3.1开关电源安装方法 (19)3.2开关电源安装要求 (20)附录A 本期工程线缆配线规范 (21)一、基站设备部分1 无线基站室内部分1.1机柜安装要求(1) 机柜安装位置严格按照设计图纸施工。
如遇特殊情况应与工程负责人、设计部门协商，作适当的修改，并做好书面记录。
(2) 机柜安装完毕后，应稳立牢固，排列整齐，同一排机柜正面齐平。
(3) 机柜水平度误差应小于2 mm，机柜的垂直偏差度应小于3 mm，相邻底座之间的缝隙应小于3 mm。
基站标准施工规范作业指南ppt课件
4
5
6
基站标准施工规范作业指南
4
0施工组织
工序 0.2工具配备
工时 1
用工 0
基站标准施工规范作业指南
5
0施工组织
网络柜
BTS设备
开关电源
电池组
工序
工时
用工
0.3安装设备清单
1
0
4收尾
4.1工程台帐 4.2机房图纸，遗留问题记录 4.3节余材料处理 4.4 整理工具，清理站内外卫生，垃圾运走 4.5与监控机房联系，离开登记 4.6归还钥匙 4.7填写施工日志 4.8向主管汇报情况
基站标准施工规范作业指南
3
0施工组织
工序
工时
用工
0.1标准资源配置
0
0
工序细节及实施步骤
1 组织标准施工队 2 配备客货车辆一部 3 配备基站安装工具一套 4 配备联系用电话2部，联通、移动各1部
7 其他部分完成：地面、墙壁、顶棚等处的预留孔洞、预埋件等的规格、尺寸、 位置、数量、活动地板承重等应符合施工图设计的要求。
消防设施完成：机房内放置灭火器，保证能够正常使用。
工艺要求
1 做好记录，关键部位照相
工具、仪表
物料
1 基相站机标，准G施PS工规范作业指南 1
机房钥匙
2
11
1前期准备
工序
工时
各区县借钥匙
借 条
工序
工时
用工
1.2取得基站钥匙
1
A
工序细节及实施步骤
1 依据施工组织方案中前期基站摸底安排 2 施工队长按照各区县联系人名单取得基站钥匙 3 与土建联系，了解基本情况
基站施工工艺规范
✓ 蓄电池之间应 采用专用电缆 连接,线端应加 接线端子,并压 接牢固可靠
五、UPS和蓄电池施工-照片示例
四、走线架安装工艺
四、走线架施工-照片示例
五、UPS和蓄电池安装工艺
UPS蓄电池组安装前应检查以下专容 ✓ 蓄电池外壳应无裂纹,损伤,变形,漏液等现象 ✓ 蓄电池的正,负端柱必须极性正确,并无变形;
滤气帽或气孔塞的通气性能良好 ✓ 连接板,螺栓及螺母应齐全,无锈蚀 ✓ 根据厂家提供的说明书和技术资料,固定列
3、走线槽底部边缘或其他锋利的边缘部分，必须安装护线套做保护（因为没有保护套的，可能在布放线缆过程中， 造成损坏线缆外皮或者线缆折断，时间一长，可能导致信号的不稳定等现象的产生，尤其是在布放尾纤，因期细小，最容 易产生这样的事故）
Байду номын сангаас
三、尾纤槽施工-照片示例
三、尾纤槽施工-照片示例
➢ 为保障尾纤槽 在后期使用过 程中出现损坏 或倾斜现场， 反向做支撑杆。 确保尾纤槽两 侧均有撑杆支 撑。
未粘贴标签
二、光纤布放-施工照片示例
一般信号线缆弯曲时 的曲率半径≧信号线缆 直径的2倍；在接插件 的出口附近曲率半径大 于线缆直径的4～6倍。 馈管、馈线弯曲时的 曲率半径≧线缆直径的7 倍。 一般情况下,射频电缆 弯曲时的曲率半径≧线 缆直径的15倍；极限情 况下，曲率半径≧线缆 直径的10倍。 光纤弯曲时的曲率半 径≧40mm。
➢ 尾纤槽安装的基本原则： 1、走线槽的设计安装时应注意交流线槽和直线线槽分开敷设；电源线槽和信号线槽分开敷设。（这一点必须的，经
常在设计上出现问题，在施工时才发现，若实在不能满足上述要求时，那么电源线缆、信号线缆同槽铺设时则必须采取隔 离措施）
基站土建专业施工技术规范
大于10m； G、严禁大幅度提插导管，导管提拔应缓慢，拆卸应迅速； H、每枚桩的浇灌时间应控制在混凝土初凝前； I、混凝土超灌量应符合规范及设计要求。
36
水下混凝土灌注示意图
初 灌 控 制
浇 灌 过 程
泥浆面 地下水位
37
2. 土方工程
1.水泥
普通硅酸盐水泥
矿渣硅酸盐水泥
（1）分类
火山灰质硅酸盐水泥
粉煤灰硅酸盐水泥
其他水泥
（2）水泥标号的选择：水泥的强度宜为混凝土强度的1.5-2.0倍
注意：同一构件不同水泥禁止混合使用
（3）有下列情况之一者，必须进行复试：
A、用于承重结构的水泥
B、用于使用部位有强度等级要求的水泥
C、水泥出厂超过三个月（快硬硅酸盐水泥为一个月）
（2）必试项目：压碎指标、含泥量、泥块含量 （3）检验批次：同一产地、同一规格、同一进场时间的每 600T为
一检验批次 （4）外观检验：
从形状上以多棱非片状的碎石为佳，颗粒级配应理想，针片状颗粒不得超过25％，注 意鉴别有无风化石、石灰石混入，含泥量不得超过2％，石子的含泥量，用手握石子摩擦 后无尘土粘于手上，表示合格。如含泥量较大，应就地用水冲洗后使用。
（4）必试项目：强度（分为3天强度和28天强度）、安定性初凝和终凝时间
（5）检验批次：同一水泥厂、同一生产时间、同标号、同品种的每200T为一检验批
（6）外观检验：应无受潮现象，如部分因受潮结成硬块，应筛去硬块，并将松块压
碎 ， 可用于抹灰砂浆，不得用于重要的受力部位。
11
2. 砂
（1）按细度模数分：粗砂（3.7～3.1）、中砂（3.0～2.3）、细砂（2.2～1.6） （2）按产地分：河砂、海砂、山砂 （3）必试项目：筛分析、含泥量、泥块含量 （4）检验批次：同一产地、同一规格、同一进场时间的每600T为一检验批次。 （5）外观检验 ：颗粒坚硬洁净，一般要求中砂，砂石含泥量的外观检查，如
基站安装规范(三维立体示意图)UTS.601I05.A1
PAS/IPAS工程基站安装规范（三维立体示意图）UTS.601I05.A1作者 工程质量监察组日期 2003年3月19日UT斯达康通讯有限公司项目管理和技术支持部UT斯达康公司以"客户成功，我们成功"的价值观衡量、规范员工的行为，致力于服务创新和服务承诺的兑现，以高效快速解决客户各种问题，并最大限度节省和保护客户投资的行为，力求为用户提供超越客户期望的服务。
UT斯达康公司拥有完善的服务体系，技术服务中心拥有一批优秀的专业技术人员，并在全国设有服务分支机构，提供24小时技术服务。
本着用户至上，信守承诺的原则，UT斯达康公司承诺：在24小时之内对用户的问题给予答复。
为客户提供优质、高效、专业的服务是UT斯达康的追求。
UT斯达康通讯有限公司项目管理和技术支持部联系地址：浙江省杭州市教工号1号12号楼邮政编码：310012电话号码：(0571)88916789传 真：(0571)88916789800免费电话：8008571466Call Log邮件地址：call_log@客户支持网站：版权声明本文档属UT斯达康通讯有限公司版权所有，侵权必究。
本文档专供用户、本公司职员以及经本公司许可的人员使用。
未经公司书面同意，任何单位或个人不得以任何方式复制、翻印、改编或传播手册的全部或部分内容。
UTStarcom，PAS，WACOS, iAN, AIRSTAR, WLL, ISP, WICOPS, NGDLC,Intranode, Internode, Xtr-m-IP, UNITECH，小灵通, 为UT斯达康公司或其子公司、关联公司的注册商标，受商标法保护，任何个人或团体非法使用以上商标，UT斯达康公司有权追究其法律责任。
目 录1目的 (1)2适用范围 (1)3职责概述 (1)4相关资料 (1)5500mw屋顶型基站安装规范 (2)5.1500mw屋顶型安装流程 (2)5.2500mw屋顶型基站整体示意图 (3)5.3500mw屋顶型安装步骤详细说明 (4)5.3.1第1步：支架底座的安装（底座支架及支撑架的安装） (4)5.3.2第1步：支架底座的安装（底座立柱支架的安装） (5)5.3.3第2步：天线支架的安装（天线托架的组装） (6)5.3.4第2步：天线支架的安装（下层托架的安装） (7)5.3.5第2步：天线支架的安装（上层托架的安装） (8)5.3.6第3步：天线的安装 (9)5.3.7第4步：抱环的安装 (10)5.3.8第5步：馈线的走线 (11)5.3.9第6步：立柱的安装 (12)5.3.10第7步：钢索的安装 (13)5.3.11第8步：基站、JOINTBOX及汇流排的安装 (14)5.3.12第9步：馈线与基站的连接及天馈避雷器的安装 (15)5.3.13第10步：天馈避雷器防水套管的安装 (16)5.3.14附图1 基站上方多余馈线的缠绕 (17)5.3.15附图2 500mw屋顶型基站汇流排上的接地线的连接 (18)6500mw双极化天线基站安装规范 (19)6.1500mw双极化天线基站安装规范说明 (19)6.2安装规范详细说明 (19)6.2.1双极化天线的安装 (19)6.2.2基站的安装 (21)6.2.3天线支架的安装 (24)6.2.4基站天馈线的连接 (31)6.2.5馈线与基站的连接及天馈避雷器的安装 (33)6.2.6天馈避雷器防水套管的安装 (34)6.2.7避雷针的安装 (35)6.2.8天线支架、基站的接地和等电位处理 (36)6.2.9附图1 基站上方多余馈线的缠绕 (37)6.2.10附图2 汇流排上短接线的连接 (37)插 图 目 录图1 500mw屋顶型基站安装流程 (2)图2 500mw屋顶型基站整体示意图 (3)图3 500mw屋顶型基站底座支架及支撑架的安装 (4)图4 500mw屋顶型基站底座立柱支架的安装 (5)图5 基站天线托架的组装 (6)图6 下层托架的安装 (7)图7 上层托架的安装 (8)图8 基站天线的安装 (9)图9 500mw屋顶型基站抱环的安装 (10)图10 馈线的走线 (11)图11 500mw屋顶型基站立柱的安装 (12)图12 500mw屋顶型基站钢索的安装 (13)图13 500mw屋顶型基站基站、JOINTBOX及汇流排的安装 (14)图14 500mw屋顶型基站馈线与基站的连接及天馈避雷器的安装 (15)图15 500mw屋顶型基站天馈避雷器防水套管的安装 (16)图16 馈线在基站上方的走线（正面） (17)图17 馈线在基站上方的走线（侧面） (17)图18 500mw屋顶型基站汇流排接地线的连接 (18)图19 500mw双极化天线的安装示意图 (19)图20 500mw双极化天线安装间距示意图 (20)图21 CS安装架的安装示意图 (21)图22 屋顶型基站、JOINTBOX和汇流排的安装示意图 (22)图23 侧墙型基站、汇流排的安装示意图 (23)图24 500mw双极化屋顶型天线支架的安装示意图 (24)图25 500mw双极化打孔型天线支架的安装示意图 (25)图26 500mw双极化侧墙型天线支架的安装示意图 (26)图27 500mw双极化街面侧墙型支架的安装示意图 (27)图28 500mw双极化街面侧墙型支架的安装分解示意图 (28)图29 500mw双极化女儿墙外挂型天线支架安装示意图 (29)图30 500mw双极化女儿墙外挂型天线支架安装分解示意图 (30)图31 500mw双极化天线非组控基站的天馈连接（天线水平摆放）（正视图） (31)图32 500mw双极化天线组控基站的天馈连接（天线水平摆放）（正视图） (32)图33 500mw双极化天线组控基站的天馈连接（天线垂直摆放）（正视图） (32)图34 500mw双极化天线馈线与基站的连接及天馈避雷器的安装 (33)图35 500mw双极化天线天馈避雷器防水套管的安装 (34)图36 500mw双极化天线基站避雷针的安装示意图 (35)图37 500mw双极化天线支架、基站的接地和等电位处理示意图 (36)图38 500mw双极化天线基站馈线的走线 (37)图39 500mw双极化天线基站汇流排短接线的连接 (37)1 目的从工程质量控制的角度出发，规范基站安装流程，从根本上提高工程安装质量水平。
铁塔基站项目工程施工规范标准
鹤壁铁塔基站工程施工规范北京诚公通信工程监理股份有限公司第四分公司河南省通信建设监理有限公司2015年5月7日拟制鹤壁铁塔基站工程施工规范及图片说明一、铁塔基础1、土方开挖（1）标准：放线位置符合设计要求，开挖基坑的长、宽、深符合设计要求，开挖时注意坑边变化，防止塌方、侧滑；（2）检查方法：使用钢尺测量放线长、宽，基坑长、宽、深；（3）图示：基坑全景照片、长、宽、深（四张照片）。
2、基坑垫层（1）标准：基坑垫层厚度应符合设计要求（一般为10cm）；（2）图示：一张整体照片图示3、钢筋绑扎（1）标准：钢筋直径、型号、间距、数量按设计加工绑扎。
焊接钢筋与整根钢筋交叉铺设（比例1:2）（2）检查方法：游标卡尺测量钢筋直径，卷尺测量间距，数量（每10根绑一根红布或做明显参照物）；（3）图示：测量钢筋直径、间距、数量各一张。
4、马凳筋（1）标准：钢筋直径、型号、数量按设计施工；（2）检查方法：在第一层钢筋敷设之后检查数量；（3）图示：全景一张（体现马凳筋数量）。
5、钢筋焊接（1）标准：焊接焊缝长度应大于钢筋直径的10倍，焊点不宜少于2处；（2）检查方法：卷尺测量；（3）图示：测量焊缝长度一张。
6、主筋焊接（1）标准：主筋测量长度3700mm（横向500mm，竖向3200mm）；（2）检查方法：游标卡尺测量钢筋直径，卷尺测量钢筋长度；（3）图示：直径测量一张，长度测量一张，柱子从上向下照片一张（体现主筋数量）。
7、接地网安装（1）标准：接地角钢型号、数量，扁钢型号、长度均符合设计要求，角钢、扁铁必须热浸镀锌，接地角钢埋设深度符合设计要求，一般顶部距地面不少于0.8m，接地角钢需用扁钢连成一体，焊接面积大于80mm，焊接处需做防腐处理；（2）检查方法：钢尺测量焊接长度；（3）图示：焊接照片一张，全景照片一张。
8、预埋件安装（1）标准：预埋件尺寸规格、质量应符合设计要求，预埋件螺栓露出地面部分需热镀锌，做防锈处理，预埋件位置，螺栓高低符合设计要求，预埋件与主筋焊接牢固；预埋件校正后根开要符合设计图纸要求。
基站施工规范
第二章.通信施工质量规范概述1.1 说明作为具备电信工程专业承包壹级资质的通信施工企业，公司多年来凭借过硬的技术力量、优良的施工质量，在通信运营商、设备制造商中树立了良好的信誉。
随着通信技术的发展，各类通信设备和通信施工市场也在迅速地发生着变化，为适应通信建设事业发展的需要，加强工程施工管理，提高服务质量，依据部颁施工验收规范和操作规程，并结合当前通信行业大量新技术、新设备、新工艺的广泛运用、施工生产环境的变化以及我公司多年来在设备安装施工中所取得的经验，特制定本操作规范供我公司内部使用。
本规范适用于设备工程施工，同时也适用于扩建工程施工。
凡从事通信设备施工的相关人员及管理人员，均应熟悉并严格执行本规范。
各单位、各分公司在学习和施工实践过程中有何建议和意见，望及时提出，以便修订完善。
本施工质量规范包括配套、有线和无线设备三部分。
1.2 设备安装工艺流程图第 17 页第2章配套部分施工规范设备工程的配套部分主要是指走线架(梯)、MDF/ODF/DDF、电源、地网等四部分。
2.1 走线架(梯)安装一、配套走线架(梯)包括机房内走线架(梯)和室外走线架(梯)。
二、机房室内走线架安装要求。
(一)走线架的安装位置、高度应符合工程设计要求。
(二)走线架的组装应符合以下要求：1、走线架扁钢平直，无明显扭曲和歪斜。
2、走线架宽度一般有400mm、500mm、600mm、800mm等规格，根据现场要求不同，采用不同宽度规格的走线架。
走线架一般为铝材或不锈钢材质。
组装好的走线架应平直，各横档规格一致，两端紧贴走线架两侧扁钢，与两侧扁钢相互垂直、连接紧固。
3、横档安装位置应满足电缆下线和做弯要求，横档排列均匀，间距为30cm。
当横档影响下电缆时，应作适当调整。
4、整体走线架由不同长度的分段连接而成，每段最长不超过6m，不同段间连接应牢固可靠。
(三)走线架的安装应符合下列要求：(如图1)1、整条走线架应平直，无明显起伏或歪斜现象。
LTE基站工程施工规范
前期建设
2.6机房空调安装标准
2.6.1机房空调配置要求（备用空调？） 机房空调容量按设备发热量参数以及基房面积等因素确定，具体配置参照 下表。 机房面积 系统情况 空调配置 备注
小于15平方米 小于25平方米 小于35平方米 GSM900 GSM900 3G/GSM900 GSM900 3G/GSM900 3G/GSM900/GSM1800 小于50平方米 GSM900 3G/GSM900 3G/GSM900/GSM1800 大于50平方米 一台2P空调 一台3P空调 一台3P空调 一台3P空调 一台3P空调 一台5P空调 一台5P空调 一台5P空调 两台5P空调 两台5P空调
1.1 站址应有安全环境，不应选择在易燃、易爆的建筑物和堆积场附近；不应 选择在易受洪水淹灌的地，不宜在电力线附近。 1.2 对具备共站址条件、站址分布合理的可用站点，3G系统应尽量利用现 有的可用机房和天面、铁塔资源，以节省建设投资。
前期建设
2.机房标准 2.1 强制要求
福建地区自建机房设计按抗8级地震。
前期建设
2.5馈线窗安装标准
2.5.1 馈线窗要求配合12孔(墙洞尺寸550mmX550mm)，每孔至少能安装2根馈
线，最多只能安装3根馈线。 2.5.2 馈线窗直接安装于墙上、窗户上用膨胀螺丝固定；安装馈线窗所开墙洞 需做防盗网，防盗网空隙大小应符合馈线窗孔洞大小，方便馈线走线。 2.5.3 馈线窗位置一般应符合施工图设计要求。
前期建设
避雷与接地标准 5.4接地排及引线要求
前期建设
避雷与接地标准 5.4接地排及引线要求
前期建设
避雷与接地标准 5.4接地排及引线要求
5.4.2.2 馈线从馈线窗下方进入机房：室外地排安装于馈线窗下方，水平走线架下的机房 墙面上，避免馈线第三点接地上翻现象。 如图所示：
联通移动基站施工规范
中国联通湖北分公司2006年GSM网九期工程主设备、天馈线施工规范中国联通湖北分公司2006年3月（一）交换及基站（直放站）设备施工要求1、电缆走线架安装工艺要求(1)走线架的位臵、高度符合有关设计文件要求。
一般情况下，走线架与机房内最高的机柜顶部的距离必须大于200mm，距机房顶部的距离大于300mm。
(2)走线架安装时必须使用水平尺, 确保走线架横平竖直，水平度和垂直度的每米偏差都不得大于2mm。
(3)走线架横档面必须向上安装并保持平直，走线架横档间距均匀，不得大于300mm。
(4) 应充分考虑走线架和电缆的重量，对走线架进行合理加固。
走线架必须与墙柱（无墙柱时与墙壁）固定，不得与天花板、板墙固定，并符合7级抗震要求。
走线架加固点或支撑点距离在1.5米以下。
(5)走线架穿过楼板孔或墙洞的地方，电缆放绑完毕后，必须采用阻燃材料封堵洞口和缝隙。
（6）机房内走线架应作保护接地，接地电阻必须符合基站和交换机房对接地电阻的要求。
一般情况下，基站（直放站）接地电阻必须小于4欧姆，交换机房接地电阻必须小于1欧姆。
(7)以上要求如有遗漏，请严格按照供货厂家有关安装工艺要求进行施工。
2、设备机架安装工艺要求(1) 机房机架设备位臵安装正确，必须符合有关设计文件要求。
(2) 机房主走道侧必须对齐成直线，误差不得大于3mm。
相邻机架应紧密靠拢,间距不得大于3mm，整列机面应在同一平面内，无凹凸现象。
机架垂直偏差度不得大于3mm。
（3）机柜前后面均需留有维护空间。
一般情况下，机柜与其它设备或障碍物间因保持以下的距离：正面≥800mm；背面≥500mm。
在机房条件无法满足的情况下，则应尽可能留出足够的维护距离。
(4) 所有机架应对地加固，膨胀螺丝规格不能小于M8。
如果设备厂家提供有配套螺丝，则必须使用。
所有螺丝必须全部拧紧，并垫有平垫片、弹垫片（不得出现垫反的情况），同类螺丝露出螺帽的长度应一致。
(5) 机架上的各种零件不得脱落或碰坏，漆面如有脱落应予补漆。
基站施工规范-图文版
防水封 堵
防锈 油漆
四、室外线缆布放－ＧＰＳ天线
上方90 °范 围内无遮挡
物
规范要求
1
当GPS天线安装在支架上时，其天线底部应高出抱 杆顶部。
2
GPS天线必须垂直安装，垂直度各向偏差不得超过 1°,GPS 天线必须安装在较空旷位置，上方90 度
范围内（至少南向45°）应无建筑物遮挡。
3
为避免反射波的影响，建议GPS天线尽量远离周围 尺寸大于200mm的金属物1.5m以上，在条件许可
电源模块 ODF框 盘纤架 DDF端子板
规范要求 1、架内各模块间距长度要一致，间距在6cm——7cm。 2、固定设备时不准少机柜螺丝，机柜螺丝要拧紧。
架内模块 间距在 6cm-7cm
传输设备
一、基站室内设备安装-电池
双层架式电池组
规范要求
1 电池架安装符合设计图纸规定，偏差不大于10mm。
2 安装的电池型号、规格、数量应符接地 线由上至 下尽量拉 直，固定 在铁塔塔
体上
接地线缠绕 光滑圆润，鼓肚大小一 致，两头扎带扎紧扎齐
接地线与塔体相连处涂 抹黄油等防腐防锈物质
四、室外线缆布放－馈线３
馈线入洞， 制作防水弯， 馈线洞封堵
规范要求
1 馈线窗安装牢固。
2 将馈线按照相应顺序穿入馈线洞
3 从馈线洞口开始向下缓慢弯曲馈线，达到25公分上下落 差，此弯曲半径大于25公分
时尽量大于2m。两个或多个GPS天线安装时要保
持2米以上的间距。。
4 GPS天线安装在避雷针45°保护角内。
四、室外线缆布放－标签
标签整齐， 朝向一致。
规范要求
1
室外标牌安装在距接口200mm处，禁止将标签扎 在防水处理；
铁塔基站工程施工规范
鹤壁铁塔基站工程施工规范北京诚公通信工程监理股份有限公司第四分公司河南省通信建设监理有限公司2015年5月7日拟制鹤壁铁塔基站工程施工规范及图片说明一、铁塔基础1、土方开挖（1）标准：放线位置符合设计要求，开挖基坑的长、宽、深符合设计要求，开挖时注意坑边变化，防止塌方、侧滑；（2）检查方法：使用钢尺测量放线长、宽，基坑长、宽、深；（3）图示：基坑全景照片、长、宽、深（四张照片）。
2、基坑垫层（1）标准：基坑垫层厚度应符合设计要求（一般为10cm）；（2）图示：一张整体照片图示3、钢筋绑扎（1）标准：钢筋直径、型号、间距、数量按设计加工绑扎。
焊接钢筋与整根钢筋交叉铺设（比例1:2）（2）检查方法：游标卡尺测量钢筋直径，卷尺测量间距，数量（每10根绑一根红布或做明显参照物）；（3）图示：测量钢筋直径、间距、数量各一张。
4、马凳筋（1）标准：钢筋直径、型号、数量按设计施工；（2）检查方法：在第一层钢筋敷设之后检查数量；（3）图示：全景一张（体现马凳筋数量）。
5、钢筋焊接（1）标准：焊接焊缝长度应大于钢筋直径的10倍，焊点不宜少于2处；（2）检查方法：卷尺测量；（3）图示：测量焊缝长度一张。
6、主筋焊接（1）标准：主筋测量长度3700mm（横向500mm，竖向3200mm）；（2）检查方法：游标卡尺测量钢筋直径，卷尺测量钢筋长度；（3）图示：直径测量一张，长度测量一张，柱子从上向下照片一张（体现主筋数量）。
7、接地网安装（1）标准：接地角钢型号、数量，扁钢型号、长度均符合设计要求，角钢、扁铁必须热浸镀锌，接地角钢埋设深度符合设计要求，一般顶部距地面不少于0.8m，接地角钢需用扁钢连成一体，焊接面积大于80mm，焊接处需做防腐处理；（2）检查方法：钢尺测量焊接长度；（3）图示：焊接照片一张，全景照片一张。
8、预埋件安装（1）标准：预埋件尺寸规格、质量应符合设计要求，预埋件螺栓露出地面部分需热镀锌，做防锈处理，预埋件位置，螺栓高低符合设计要求，预埋件与主筋焊接牢固；预埋件校正后根开要符合设计图纸要求。
基站土建工程施工规范(含电力引入部分)
基站土建工程施工规范基站土建工程施工规范1 目的为确保土建工程按计划完成，保证施工质量及施工工艺达到和超过通信行业的使用要求，使土建工程、地网工程、电力接入工程施工管理规范化、标准化。
2 适用范围适用于所有新址基站、旧址基站及新建机房的土建工程。
3 引用规范3.1《建筑工程质量检验评定标准》（GBJ301-88）3.2《建筑安装工程质量检验评定统一标准》（GBJ300-88）3.3《建筑防水工程技术标准》（DBJ15-19-97）3.4《建筑电气安装工程质量检验评定标准》（DBJ303-88）3.5电气装置安装工程电气设备交接实验标准（GB50150-91）3.6电气装置安装工程电缆线路施工及验收规范（GB50168-92）3.7电气装置安装工程接地装置施工及验收规范（GB50169-92）3.8电气装置安装工程蓄电池施工及验收规范（GB50172-92）3.9电气装置安装工程35KV及以下架空电力线路施工及验收规范（GB50172-92）4 技术要求及质量标准4.1技术要求4.1.1对选定房屋进行检查：原则上要求机房净高大于等于2.7米，面积大于15平方米。
由专业设计人员确认其结构强度是否能满足电池、机架及所有设备的永久荷载和施工荷载及其它活荷载,能否满足使用功能，有无较严重质量问题。
如不能满足使用要求，考虑改变荷载分布方式，或者重新选址。
4.1.2设计院设计的基地站装修施工图内容，应包括后续各分包工程所需孔洞的具体留设位置和尺寸；以便装修工程承建商准确留设，防止后续施工造成成品破坏。
4.1.3对选定房屋进行处理：对已经有渗漏迹象和可能会发生渗漏的墙体或天棚进行内外部的防水预处理。
保证3年内不发生渗漏现象。
开裂的非承重墙重新砌筑或钉挂钢丝网处理。
如发生以下现象：勘察和装修施工过程中，未出现异常情况，但由于选定房屋未达到规范要求或为农民房质量较差，在设备安装过程中或房屋周围振动荷载较大，引起非承重墙开裂，也应由承建商立即处理，所需费用由建设单位和施工单位协商解决，监理公司可公正地进行协调。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2 3
4 5
设备电源线
6
7
8
9
10
15公分高 固定标签
规范要求
电源柜内，设备架顶线缆绑扎顺直美观，扎带扣朝向一直，扎带间 距一致
走线架上走线合理，顺直美观，做到电源线信号线整体分离无交叉
统一扎带间距为没间隔10公分扎一道扎带，扎带扣统一扭到背对 设备一侧（从设备开门一侧只看到扎带，看不到扎带扣）
严禁重复绑扎，扎带上面绑扎带
基站施工规范（图文版）
中国移动通信集团广东有限公司云浮分公司 工程建设中心无线工程室
一、基站室内设备安装-机柜
膨胀螺丝 露出螺帽 的长度应
一致
规范要求
1、设备的垂直度偏差不大于3mm。同一排机架的设备面应在同一水平面， 偏差不大于5 mm；每列设备的列头柜应在统一水平面上，偏差不大于5mm。 2、室内安装相邻机架时，要求相邻机架紧密靠拢，架间缝隙应小于等于 3mm,不同排的机柜在主走道一侧应对齐，误差不大于5mm。 3、机柜上各种零件不得脱落或损坏，漆涂层应无剥落、碰伤，如有则应补 同色涂。
二、室内线缆布放-线缆绑扎
扎带扣间 距10cm-
11cm
规范要求
1、做铜鼻子时，铜鼻子下方不能露裸铜线。 2、电源线连接时先接保护地，再接工作地，后接负级。 3、长尾纤应整齐盘绕于尾纤盒内或绕成圈后固定机柜侧面，尾纤盘 放弯曲直径大于80mm。 4、缠线管长度从设备出纤后，拐弯处开始到入盘纤盒10cm都要缠 管。 5、绑扎设备电源线和光纤时不能交叉，平行间距大于5cm，扎带扣 间距10cm-11cm，平行线缆扎带扣高度应一致。 6、光纤盒内盘纤要理顺无交扭绞，进行整理捆绑。 7、光纤在机柜内跳线可用缠线管保护，两个机架间跳线需套硬质波 纹管保护。
2 接地点不允许复接，不同类型的设备要单独接入地线排 (如无线架、电源架、天馈线、AC屏等)，并在地线排处 标明；。
3 接地铜线端子应采用铜鼻子，用螺母紧固搭接；地线各 连接处应实行可靠搭接和防锈、防腐蚀处理。
不同类型的设 备要单独接入
地线排
二、室内线缆布放-传输线
规范要求
1、传输线从设备侧往端子板侧绑扎。 2、传输线要绑成圆把。 3、从设备出线后到端子板出小把前，扎带扣间距4cm-5cm。 4、小把上的扎带扣间距1.5cm-2cm，。 5、 综机柜内绑线缆时，扎带扣朝向应一致。比如与综合柜底座垂 直的线缆，扎带扣朝向机柜侧面或机柜后盖；与综合柜底座平行的 线缆，扎带扣朝向下方。
7 电池连接紧固，连接螺丝处要涂抹凡士林等导电物质
8 电池架均应设计接地，一般为35平方黄绿保护地线
平铺电池组
一、基站室内设备安装-走线梯
规范要求
1
在走线架上相邻固定点之间的距离不能大于2米， 而且要求牢固、平稳，竖立的走线架必须垂直，平
放的走线架必须水平。
2
走线梯要求作保护接地。接地方法：用一根不小于 16mm2的接地线与总地线排连接，各段走线架接
3 电池各列要排放整齐，力矩方向一致，前后位置、间距适当，符合施工 图要求。每列外侧应在同一直线上，其偏差不大于3mm。
4 电池间隔偏差不大于5mm。操作时使用的工具必须绝缘。
5 各组电池应根据母线走线方向确定正负极出线位置，电池组及电池均应 设有清晰地明显标志。一般为2组蓄电池
6 蓄电池安装完成后，应用万用表检查电池端的电压和极性，保持极性正 确连接，接线端子压接紧固（色圈极性标注正确，蓝色为负极，红色为 正极）。
交流线单独走电源柜前面一侧，与其它设备电源保持10公分间距
完工之后粘贴资产标签。
二、室内线缆布放－馈线１
规范要求 1 一般确定馈线进洞1米处做馈线头通过避雷器与设备跳
线相连。特殊布局机房除外 2 室内连接处要在两根走线架横撑中间，避免与走线架本
身相接处。 3 馈线标签绑扎距馈线头，跳线头各15公分。朝向一进机
头处用16mm2电缆保持电气连通。
走线架各 分段接头 处用地线
连接
布线 整齐
二、室内线缆布放-电源线1
规范要求
1 布线整齐，布局合理，工艺美观 2 电源线弯曲时曲率半径要符合标准，铠装电缆弯曲半径不得小于外径的12倍，
塑包线和胶皮电缆弯曲半径不得小于外径的6倍 3 直流线一般情况下，正极应用红色线，负极用兰色线，保护地用黄绿线。交
3 跳线自机架顶部开始30公分同意合并到一块走线，
4、 若没有其它固定位置时，可以同类线缆做适当固定；禁 止在走线架横板下面、走线架外侧面走线；
5、 若没有其它固定位置时，可以同类线缆做适当固定；禁 止在走线架横板下面、走线架外侧面走线；
走线架上 增加横板
二、室内线缆布放-地线
规范要求
1 室内接地排采用经热镀锌处理的铜排，安装于交流配电 箱上方，且应尽量靠近地线出口。
4、综合柜正门朝向基站门方向。 5、综合柜与相邻机架间缝隙应小于3mm，整列机架前平面每米偏差小于
2mm。 6、四个螺丝膨胀螺丝露出螺帽的长度（一般3-5扣）应一致，并加上相应的 平垫、弹 垫，要求拧紧。
相邻机架间缝隙应 小于3mm，整列 机架前平面每米偏 差小于2mm
一、基站室内设备安装-机柜内设备
电源模块 ODF框 盘纤架 DDF端子板
规范要求 1、架内各模块间距长度要一致，间距在6cm——7cm。 2、固定设备时不准少机柜螺丝，机柜螺丝要拧紧。
架内模块 间距在 6cm-7cm
传输设备Βιβλιοθήκη 一、基站室内设备安装-电池
双层架式电池组
规范要求
1 电池架安装符合设计图纸规定，偏差不大于10mm。
2 安装的电池型号、规格、数量应符合设计图纸规定，并有合格证及产品 说明书。
流线一般情况下，黄、绿、红，三相A、B、C；蓝线为零线。 4 制作电源接线端子（铜鼻子）所选用的铜鼻子要与线缆的线径相吻合，剥线
力度适中长度合适，不要有铜丝外漏情况。 5 选用合适的压线模块，压接牢固，美观 6 安装好的电源线末端须有热缩套管或绝缘胶带封扎。
二、室内线缆布放-电源线2
交流线
电池线
1
统一标签高度，无论那种设备标签，统一规定自机架顶部开始15 公分位置为固定标签绑扎，黏贴位置（馈线标签，电源标签）
电池组一侧标签统一自正负极接线端子开始15公分为固定标签绑 扎黏贴位置，包括电池架接地线
地线排一侧标签统一自地线排顶部开始5公分为固定标签绑扎黏贴 位置
电源柜一侧的线缆弯曲，要做到电源柜里面，即：平行于电源柜是 看不到线缆任何弯曲的
房一侧，便于观看 4 设备一侧跳线标签自机架顶部开始15公分绑扎
室内连接处要在 两根走线架横撑
中间
二、室内线缆布放-馈线２
架顶 30公 分开始 合并走
线
规范要求
1 为了保证线缆从机柜顶部到走线架垂直走线，可以适当 在走线架上增加横板；挂墙安装时线缆要布放在走线槽 内，走线槽要垂直。
2 跳线弯曲半径大于125mm
