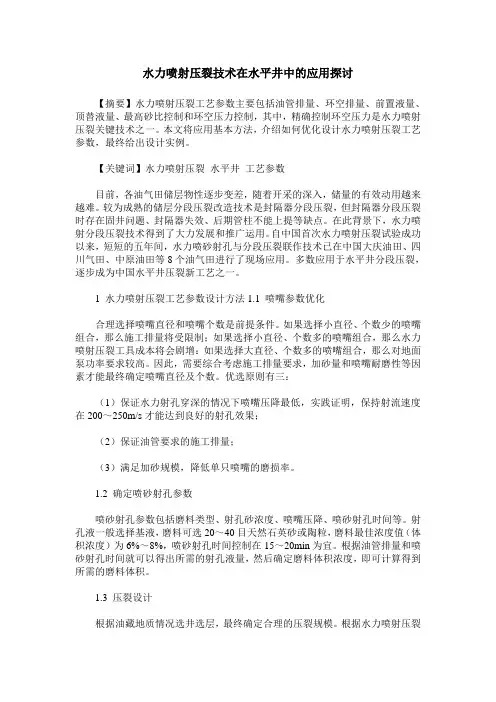

水力喷射压裂技术在水平井中的应用探讨
水力喷射压裂技术在水平井中的应用探讨【摘要】水力喷射压裂工艺参数主要包括油管排量、环空排量、前置液量、顶替液量、最高砂比控制和环空压力控制，其中，精确控制环空压力是水力喷射压裂关键技术之一。
本文将应用基本方法，介绍如何优化设计水力喷射压裂工艺参数，最终给出设计实例。
【关键词】水力喷射压裂水平井工艺参数目前，各油气田储层物性逐步变差，随着开采的深入，储量的有效动用越来越难。
较为成熟的储层分段压裂改造技术是封隔器分段压裂，但封隔器分段压裂时存在固井问题、封隔器失效、后期管柱不能上提等缺点。
在此背景下，水力喷射分段压裂技术得到了大力发展和推广运用。
自中国首次水力喷射压裂试验成功以来，短短的五年间，水力喷砂射孔与分段压裂联作技术已在中国大庆油田、四川气田、中原油田等8个油气田进行了现场应用。
多数应用于水平井分段压裂，逐步成为中国水平井压裂新工艺之一。
1 水力喷射压裂工艺参数设计方法1.1 喷嘴参数优化合理选择喷嘴直径和喷嘴个数是前提条件。
如果选择小直径、个数少的喷嘴组合，那么施工排量将受限制；如果选择小直径、个数多的喷嘴组合，那么水力喷射压裂工具成本将会剧增：如果选择大直径、个数多的喷嘴组合，那么对地面泵功率要求较高。
因此，需要综合考虑施工排量要求，加砂量和喷嘴耐磨性等因素才能最终确定喷嘴直径及个数。
优选原则有三：（1）保证水力射孔穿深的情况下喷嘴压降最低，实践证明，保持射流速度在200～250m/s才能达到良好的射孔效果；（2）保证油管要求的施工排量；（3）满足加砂规模，降低单只喷嘴的磨损率。
1.2 确定喷砂射孔参数喷砂射孔参数包括磨料类型、射孔砂浓度、喷嘴压降、喷砂射孔时间等。
射孔液一般选择基液，磨料可选20～40目天然石英砂或陶粒，磨料最佳浓度值（体积浓度）为6%～8%，喷砂射孔时间控制在15～20min为宜。
根据油管排量和喷砂射孔时间就可以得出所需的射孔液量，然后确定磨料体积浓度，即可计算得到所需的磨料体积。
水力喷砂射孔压裂
