肖特基二极管的作用是什么
肖特基二极管的应用

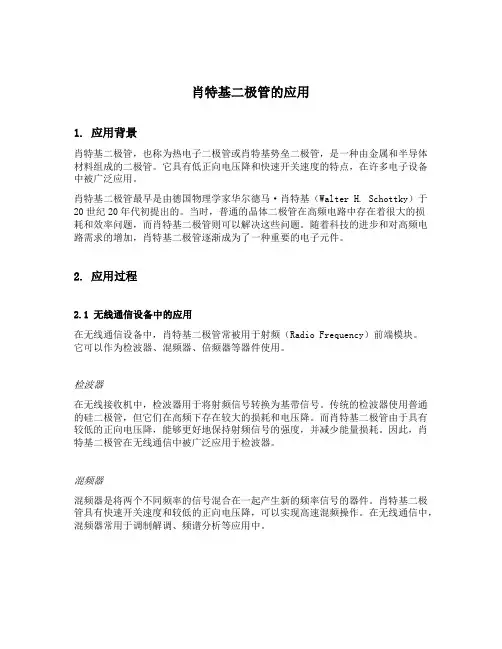

肖特基二极管的应用1. 应用背景肖特基二极管，也称为热电子二极管或肖特基势垒二极管，是一种由金属和半导体材料组成的二极管。
它具有低正向电压降和快速开关速度的特点，在许多电子设备中被广泛应用。
肖特基二极管最早是由德国物理学家华尔德马·肖特基（Walter H. Schottky）于20世纪20年代初提出的。
当时，普通的晶体二极管在高频电路中存在着很大的损耗和效率问题，而肖特基二极管则可以解决这些问题。
随着科技的进步和对高频电路需求的增加，肖特基二极管逐渐成为了一种重要的电子元件。
2. 应用过程2.1 无线通信设备中的应用在无线通信设备中，肖特基二极管常被用于射频（Radio Frequency）前端模块。
它可以作为检波器、混频器、倍频器等器件使用。
检波器在无线接收机中，检波器用于将射频信号转换为基带信号。
传统的检波器使用普通的硅二极管，但它们在高频下存在较大的损耗和电压降。
而肖特基二极管由于具有较低的正向电压降，能够更好地保持射频信号的强度，并减少能量损耗。
因此，肖特基二极管在无线通信中被广泛应用于检波器。
混频器混频器是将两个不同频率的信号混合在一起产生新的频率信号的器件。
肖特基二极管具有快速开关速度和较低的正向电压降，可以实现高速混频操作。
在无线通信中，混频器常用于调制解调、频谱分析等应用中。
2.2 太阳能电池板中的应用肖特基二极管还被广泛应用于太阳能电池板中。
太阳能电池板是将太阳光直接转化为电能的装置，在可再生能源领域具有重要地位。
反向流防护太阳能电池板在工作时会产生一定的电压和电流，在没有负载时，这些电压和电流可能会反向流入太阳能电池板，造成能量损耗。
肖特基二极管具有低正向电压降和较高的反向击穿电压，可以作为反向流防护器件，防止太阳能电池板的反向流问题。
级联结构太阳能电池板通常需要多个组件进行级联，以提高总体效率。
在级联结构中，肖特基二极管可以被用作细胞之间的隔离器件。
由于肖特基二极管具有较低的串联电压降，可以减少细胞之间的串联损失，提高整个系统的效率。
肖特基二极管的作用
肖特基二极管的作用肖特基二极管是一种半导体器件，它的作用主要在于整流和检波。
下面我们将详细介绍肖特基二极管的工作原理和应用。
一、肖特基二极管的物理原理肖特基二极管是基于金属-半导体接触原理制成的，它利用金属与半导体材料之间的势垒来阻挡电流的流动。
当加正向电压时，即金属极性与半导体极性相同，肖特基势垒会降低，电流可以自由流动；而当加反向电压时，即金属极性与半导体极性相反，肖特基势垒会升高，电流难以流动。
这种正反向的电流特性使得肖特基二极管具有整流和检波的功能。
二、肖特基二极管的整流作用肖特基二极管的整流作用主要利用了它的单向导电性。
在电路中，当加正向电压时，即金属极性与半导体极性相同，肖特基二极管导通，相当于一个低电阻的通路，允许电流自由流动；而当加反向电压时，即金属极性与半导体极性相反，肖特基二极管截止，相当于一个高电阻的阻断，阻止电流流动。
通过这种正反向的交替作用，肖特基二极管可以将交流电转换为直流电，实现整流的功能。
三、肖特基二极管的检波作用肖特基二极管的检波作用主要是利用了它的结电容特性。
当加正向电压时，即金属极性与半导体极性相同，肖特基二极管导通，此时结电容会随时间的推移而充电；而当加反向电压时，即金属极性与半导体极性相反，肖特基二极管截止，此时结电容会随时间的推移而放电。
通过这种充放电的过程，肖特基二极管可以将高频信号转换为低频信号，实现检波的功能。
四、肖特基二极管的应用肖特基二极管由于其优良的整流和检波性能，被广泛应用于各种电子设备中。
1.电源整流：在电源电路中，肖特基二极管通常被用来整流交流电，将交流电转换为直流电，以满足各种电子设备的电源需求。
2.信号整流：在数字电路、放大器等信号处理电路中，肖特基二极管通常被用来整流输入信号，以获取纯净的直流信号。
3.检波器：在通信设备中，肖特基二极管通常被用来对微波信号进行检波处理，将高频信号转换为低频信号，以便后续电路进行处理和分析。
4.变容二极管：肖特基二极管的结电容特性也使其在频率调谐等应用场景中具有变容二极管的效应，被广泛应用于各类电子设备中。
二极管 mos管 肖特基二极管
肖特基二极管又称肖特基势垒二极管（Schottky Barrier Diode），是一种特殊的二极管，其结构和特性与普通的二极管有所不同。
它利用了肖特基效应（Schottky effect）的原理，具有低漏电流、快速开关速度和低压降等优点，因此在各种电子电路中得到广泛应用。
一、肖特基二极管的结构肖特基二极管由金属和半导体材料组成，其结构如下：1. 金属-半导体接触面：用金属和半导体材料制成金属-半导体接触面，形成势垒；2. P型半导体材料：通常采用P型硅（p-Si）材料制成。
二、肖特基二极管的特性肖特基二极管相比普通二极管具有以下特点：1. 低漏电流：由于金属-半导体接触面的势垒形成，使得肖特基二极管的漏电流比普通二极管小很多；2. 快速开关速度：肖特基二极管的导通和截止速度较快，因此在高频电路中得到广泛应用；3. 低压降：肖特基二极管在导通时的压降比普通二极管小，对电路的功耗影响较小。
三、肖特基二极管的应用肖特基二极管在电子电路中有广泛的应用，主要体现在以下几个方面：1. 短波无线电接收机：肖特基二极管可以作为高频检波二极管，实现无线电信号的检波和解调；2. 低功耗电路：由于肖特基二极管的低漏电流和低压降特性，适合用于设计低功耗的电路；3. 微波频率倍频器：肖特基二极管在微波频率电路中具有较高的性能，常被用作频率倍增器；4. 太阳能电池：肖特基二极管作为太阳能电池的组成部分，可以将光能转化为电能。
四、肖特基二极管与MOS管的比较肖特基二极管与MOS管（金属-氧化物-半导体场效应晶体管）是两种不同类型的半导体器件，它们在结构和特性上有所不同。
1. 结构：肖特基二极管由金属和P型半导体材料组成，而MOS管由金属氧化物和半导体材料组成。
2. 功能：肖特基二极管主要用于整流和高频开关电路中，而MOS管主要用于放大和开关电路中。
3. 特性：肖特基二极管的优点在于低漏电流和快速开关速度，但其直流特性和温度特性较差；MOS管的特点在于良好的输入输出特性和高集成度，但功耗较大。
肖特基二极管有哪些作用
肖特基二极管有哪些作用1.快速开关速度：肖特基二极管具有快速开关和恢复的特性，其导通和截止速度非常快。
其恢复时间较短，使得它能够在高频或需要快速开关的应用中发挥作用。
因此，肖特基二极管常被用作整流器和电路中的开关元件。
2.低压降：肖特基二极管在正向偏置时，具有较低的压降，一般为0.2V至0.3V。
这意味着在正向偏置情况下，肖特基二极管比常规普通二极管具有更小的正向压降，从而减少了能量损耗。
因此，肖特基二极管可以在低压应用中提供更高的效率和性能。
3.高温特性：肖特基二极管具有较好的高温稳定性。
由于它的结构设计，它可以在高温环境下工作而不会受到过热的影响。
这使得肖特基二极管在高温应用中非常有用，例如汽车电子系统中的电源管理和电动机驱动等。
4.抗反向击穿能力：肖特基二极管具有较高的抗反向击穿能力。
这使得它能够在反向偏置时保持较高的正向电流，并且不易被损坏。
这使得肖特基二极管在电源保护和电路中的反向电流保护等应用中广泛使用。
5.较低的存储电荷：肖特基二极管具有较低的存储电荷，这使得它能够迅速地从导通状态切换到截止状态。
这在高频应用中非常有用，因为它减少了开关过程中的能量损耗。
所以，在高频电路和射频通信系统中，肖特基二极管可以提供更好的性能和效率。
6. 逆向恢复时间短：由于肖特基二极管结构的特殊性，逆向恢复时间（Reverse Recovery Time）非常短，通常为纳秒级。
这使得它能够更快地从导通状态转变为截止状态，并且在应用中具有较高的效率。
综上所述，肖特基二极管具有快速开关速度、低压降、高温特性、抗反向击穿能力、低存储电荷和短逆向恢复时间等多种重要作用。
这些特性使得肖特基二极管在电源管理、电动机控制、电子设备、射频通信、高频电路和汽车电子等领域有着广泛的应用。
肖特基二极管的作用
肖特基二极管的作用
肖特基二极管的在生活电子中的应用是十分广泛的，它几乎可以在所有的电子电路中使用，虽然只是那么一小个半导体元件，但是起到至关重要的作用，下面就跟着台湾佰鸿一级代理商鑫环电子来看看肖特基二极管的作用有哪些吧?知道了它的作用才能更好的使用它。
肖特基二极管的作用一：续流
经常在开关电源的电感中或继电器的感性负载中起到续流的作用。
肖特基二极管的作用二：稳压
这种稳压作用的肖特基二极管是一种工作于反向击穿状态的面结型硅肖特基二极管，在稳压电路中串入限流电阻，限制稳压肖特基二极管击穿后电流值，使得其击穿状态可以一直保持下去。
肖特基二极管的作用三：变容
变容肖特基二极管，可以通过对其施加反向电压来改变其PN结的静电容量，从而达到变容的功能，经常于电视机高频头的频道转换和调谐电路。
肖特基二极管的作用四：检波
检波肖特基二极管，主要是将高频信号中的低频信号检
出，这一作用经常用于收音机中。
以上就是关于肖特基二极管的作用有哪些的四大作用介绍，肖特基二极管作为所有电子电路中都能应用到的半导体元件，是不能忽视的，只有了解了它，才能更好的使用。
肖特基(Schottky)二极管
肖特基（Schottky）二极管肖特基（Schottky）二极管，又称肖特基势垒二极管（简称 SBD），它属一种低功耗、超高速半导体器件。
最显著的特点为反向恢复时间极短（可以小到几纳秒），正向导通压降仅0.4V左右。
其多用作高频、低压、大电流整流二极管、续流二极管、保护二极管，也有用在微波通信等电路中作整流二极管、小信号检波二极管使用。
在通信电源、变频器等中比较常见。
一个典型的应用，是在双极型晶体管 BJT 的开关电路里面, 通过在 BJT 上连接 Shockley 二极管来箝位，使得晶体管在导通状态时其实处于很接近截止状态，从而提高晶体管的开关速度。
这种方法是 74LS，74ALS，74AS 等典型数字 IC 的 TTL内部电路中使用的技术。
肖特基（Schottky）二极管的最大特点是正向压降 VF 比较小。
在同样电流的情况下，它的正向压降要小许多。
另外它的恢复时间短。
它也有一些缺点：耐压比较低，漏电流稍大些。
选用时要全面考虑。
三、晶体二极管晶体二极管在电路中常用“D”加数字表示，如： D5表示编号为5的二极管。
1、作用：二极管的主要特性是单向导电性，也就是在正向电压的作用下，导通电阻很小；而在反向电压作用下导通电阻极大或无穷大。
正因为二极管具有上述特性，无绳电话机中常把它用在整流、隔离、稳压、极性保护、编码控制、调频调制和静噪等电路中。
电话机里使用的晶体二极管按作用可分为：整流二极管（如1N4004）、隔离二极管（如1N4148）、肖特基二极管（如BAT85）、发光二极管、稳压二极管等。
2、识别方法：二极管的识别很简单，小功率二极管的N极（负极），在二极管外表大多采用一种色圈标出来，有些二极管也用二极管专用符号来表示P极（正极）或N极（负极），也有采用符号标志为“P”、“N”来确定二极管极性的。
发光二极管的正负极可从引脚长短来识别，长脚为正，短脚为负。
3、测试注意事项：用数字式万用表去测二极管时，红表笔接二极管的正极，黑表笔接二极管的负极，此时测得的阻值才是二极管的正向导通阻值，这与指针式万用表的表笔接法刚好相反。
肖特基二极管、开关二极管、快恢复二极管
肖特基二极管、开关二极管、快恢复二极管是现代电子元件中常见的三种二极管类型。
它们在电子设备中起着不同的作用，本文将分别介绍这三种类型的二极管的特点、应用和工作原理。
一、肖特基二极管1. 特点肖特基二极管，又称作劲步二极管，是一种具有非常快速反应时间和低逆向漏电流的二极管。
它采用了金属-半导体接触来代替传统的P-N 结，因此具有更快的开关速度和更低的开启电压。
2. 应用由于其快速开关特性和低漏电流，肖特基二极管广泛应用于高频开关电源、无线通信设备、医疗设备和汽车电子系统等领域。
3. 工作原理当正向电压施加到肖特基二极管上时，由于金属-半导体接触的特性，电子能够迅速地从金属电极注入到半导体中，使得二极管快速导通；在反向电压下，由于金属-半导体接触的势垒高，几乎没有反向漏电流，因此具有很高的反向击穿电压。
二、开关二极管1. 特点开关二极管是为了快速开关电路而设计的一种二极管，具有较快的反应时间和较低的导通压降。
它专门用于电路的开关控制，能够快速地打开和关闭。
2. 应用开关二极管广泛应用于开关电源、逆变器、直流-直流变换器等高频开关电路中，可以实现高效率和快速响应。
3. 工作原理开关二极管的工作原理和普通二极管相似，但它被优化设计，以实现更快的反应时间和更低的导通压降，从而适合高频开关电路的应用。
三、快恢复二极管1. 特点快恢复二极管是一种具有快速恢复时间和低反向漏电流的二极管。
它采用特殊的工艺和材料设计，在高频开关电路中表现出色良好的性能。
2. 应用快恢复二极管广泛应用于开关电源、逆变器、变频器、汽车电子系统等需要高速开关和快速反应的电路中。
3. 工作原理快恢复二极管的工作原理是通过优化材料和工艺，降低二极管的存储电荷和开关时间，从而实现更快的反应速度和更低的反向漏电流。
以上就是对肖特基二极管、开关二极管、快恢复二极管的介绍，这三种二极管在现代电子设备中扮演着重要的角色，在不同的领域发挥着关键作用。
随着电子技术的不断发展，相信这些二极管类型也会不断得到改进和优化，为电子设备的性能提升和功耗降低做出更大的贡献。
肖特基二极管芯片的用途
肖特基二极管芯片的用途
嘿，朋友们！今天咱来聊聊肖特基二极管芯片那些事儿。
你说这肖特基二极管芯片啊，就像是电子世界里的小精灵，个头不大，作用可不小呢！它呀，在各种电路里那可是大显身手。
比如说在电源电路里，它就像个勤劳的小卫士，能快速地让电流通过，而且损耗还特别小。
这就好比是一条通畅的高速公路，车辆能快速又顺畅地跑起来，一点都不堵车。
你想想，如果没有它，那电流不就像在崎岖小路上艰难前行的车子，磕磕绊绊的呀！
在高频电路里呢，它更是厉害得很。
就如同一个灵活的舞者，能轻松应对高频信号的挑战，让信号传输得又快又稳。
这要是和普通二极管比起来，那可真是一个天上一个地下。
它就像是短跑冠军，反应迅速，而普通二极管可能就是慢悠悠散步的人啦。
还有啊，在一些需要快速开关的电路中，肖特基二极管芯片那可是当仁不让。
它能瞬间开启或关闭电流，这速度，简直了！就好像是武侠小说里的高手，出剑速度快如闪电，让人惊叹不已。
你可别小看了这些作用，在我们日常生活中的好多电子设备里都有它的身影呢。
手机、电脑、电视等等，说不定你现在手里拿着的手机里就有它在默默工作呢！
咱再打个比方，这肖特基二极管芯片就像是一个默默付出的幕后英雄。
我们在享受电子设备带来的便利和乐趣时，可能根本不会注意到
它，但它却一直在那里，兢兢业业地保障着一切的正常运行。
要是没有它，那这些电子设备说不定会时不时闹点小脾气，给我们添点小麻烦呢！
所以说啊，这肖特基二极管芯片虽然不起眼，但真的是非常重要啊！它让我们的电子世界变得更加丰富多彩，更加便捷高效。
难道不是吗？它就是这样一个神奇又实用的存在，我们真应该好好感谢它呢！。
肖特基二极管应用
肖特基二极管的应用引言肖特基二极管（Schottky Diode）是一种通过金属与半导体接触形成的二极管。
由于与常规PN结二极管相比，肖特基二极管具有更低的电压降、更高的开关速度和更小的反向恢复时间，因此在许多电子设备中得到了广泛应用。
这篇文章将详细描述肖特基二极管的应用场景、应用过程和应用效果。
应用背景随着电子设备的发展，人们对于电子器件的性能和效率要求越来越高。
而肖特基二极管正是满足这些需求的一种理想选择。
相比于传统的PN结二极管，肖特基二极管具有以下优势：1.低电压降：肖特基二极管的正向电压降非常低，通常在0.2V以下。
这意味着在电子设备中使用肖特基二极管可以降低能耗，提高效率。
2.快速开关速度：肖特基二极管具有快速的开关速度，反应时间只有纳秒级别。
这使得肖特基二极管非常适用于高频应用领域，如射频通信、雷达系统等。
3.低反向恢复时间：肖特基二极管的反向恢复时间相比PN结二极管要小得多。
这意味着在开关过程中，肖特基二极管可以迅速恢复到正常工作状态，减少了电磁干扰和损耗。
基于以上特点，肖特基二极管被广泛应用于各种电子设备和系统中。
应用过程1. 整流电路肖特基二极管的最基本应用就是作为整流器使用，将交流电转换成直流电。
在交流电源输入后，通过肖特基二极管的正向导电特性，将负半周的电流截断，只保留正半周的电流通过。
整流电路通常应用于电源适配器、电子变压器和直流电动机等领域。
肖特基二极管的低电压降使得整流过程中的能耗更低，整体效率更高。
2. 高速开关肖特基二极管在高频开关电路中应用广泛。
例如，肖特基二极管可以作为电平移动、开关电路的保护二极管，用于快速放电和充电过程。
将肖特基二极管应用于高速开关电路，可以显著降低开关时间，提高电路的响应速度。
这在通信系统、雷达系统和光纤传输中具有重要意义。
3. 混频器混频器是一种用于频率合成和调制的电路元件。
肖特基二极管的高速开关特性使其非常适合作为混频器的整流元件。
双肖特基二极管作用
双肖特基二极管的原理及作用双肖特基二极管是一种特殊的二极管，由肖特基二极管的两个PN 结组成。
它的主要作用是能够在高频电路中起到整流、锁相、限幅、压控等功能，特别适用于高频放大电路、混频电路、数字电路和微波电路等领域。
在双肖特基二极管中，正向开启时两个PN结同时工作，产生内部热噪声，导致漏电流平均值增加，从而提高了器件的谐波特性和通带宽度，增加了器件的可靠性，因此被广泛应用于高频电路中。
双肖特基二极管的另一个重要特点是具有低反向漏电流，可以减小电路的噪声，提高电路的信噪比。
此外，由于器件具有快速开关能力，可应用于高效的开关电源电路中。
总之，双肖特基二极管除了可以用于传统的电路设计，还可以应用于一些特定的电路领域，如混波器等醇化电路设计，有着广泛的应用前景。
肖特基二极管的作用
肖特基二极管的作用
肖特基二极管作为一种特殊的二极管，具有一些独特的作用和特点。
1. 极性保护：肖特基二极管具有低压降特性，当正向偏置时，其正向压降较小。
因此，肖特基二极管常被用作电路中的保护元件，可以防止电流倒流，保护其他器件不受损坏。
2. 速度快：肖特基二极管因为其结电容小，载流子注入快，具有很高的开关速度。
这使得它在高频电路中常被使用，例如作为开关元件或者高速整流器。
3. 低功耗：由于肖特基二极管的正向压降低于普通二极管，使得在一些低压电源或电池供电的电路中，肖特基二极管能够降低能量损耗，提高电路的效率。
4. 温度稳定性好：肖特基二极管的温度稳定性较好，其正向压降随温度的变化较小。
因此，在一些高温环境下，肖特基二极管相对其他二极管更具优势。
5. 低噪声：由于肖特基二极管结电容小，载流子注入快，使得其噪声特性相对较低，适用于噪声敏感的放大电路和通信系统中。
总而言之，肖特基二极管具有低压降、速度快、功耗低、温度稳定性好和低噪声的特点，在电子领域中起到了重要的作用。
肖特基二极管的作用是什么
肖特基二极管的作用是什么首先，肖特基二极管具有较高的频率特性。
由于它没有扩散电容，所以在高频电路中能够处理较高的频率信号，具有较快的开关速度和响应速度。
这使得肖特基二极管在高频调制解调、射频开关、调幅解调等方面具有广泛的应用。
其次，肖特基二极管具有较低的正向电压降。
肖特基二极管的正向电压降通常只有0.2-0.5V，远低于普通PN结二极管的0.6-0.7V。
这种低电压降使得肖特基二极管在一些低电压应用场景中成为理想的选择。
比如电池供电的设备、低电压电路、节能电路等。
第三，肖特基二极管具有低反向漏电流和低反向容量。
反向漏电流是指在封装时，二极管的PN结在正向偏置下出现的漏电流。
而反向容量则是指反向偏置下产生的电容。
肖特基二极管通过结构的改进和材料的选择，使得反向漏电流和反向容量远低于普通PN结二极管。
这使得肖特基二极管在高精度、低功耗、高灵敏度的电路中具有较好的应用效果。
此外，肖特基二极管还具有较好的阻尼效应。
当电路中存在感性负载时，由于感性元件自身的特性，会产生反向电压，导致开关电路中出现阻尼效应，即电压波动较大。
而肖特基二极管具有较低的电流泄漏和较高的阻尼效应，能够有效地抑制感性负载产生的反向电压，提高电路的稳定性和可靠性。
最后，肖特基二极管还具有较好的温度特性。
由于肖特基二极管的独特结构和材料，它的温度特性相对较好，可适用于一些高温环境的电路中。
同时，肖特基二极管的温度稳定性也较高，使得它在温度变化较大的环境中能够保持良好的性能。
总结起来，肖特基二极管具有高频特性好、低正向电压降、低反向漏电流和反向容量、较好的阻尼效应和较好的温度特性等特点。
这使得它在许多电路中具有广泛的应用，如高频信号处理、低电压电路、高精度测量、电源电路、显示驱动等领域。
三脚肖特基二极管的用途
三脚肖特基二极管的用途三脚肖特基二极管是一种特殊的二极管。
它与普通二极管相比，具有较高的导通电流、较低的反向漏电流和短的开启延迟时间。
基于这些特点，三脚肖特基二极管具有广泛的用途。
首先，三脚肖特基二极管可用作快速开关。
由于其快速开启和关闭的特性，它可以被用于高频电路中，如无线通信设备、调制解调器和射频放大器等。
使用三脚肖特基二极管作为开关元件，可以实现快速响应和高效能的电路操作。
其次，三脚肖特基二极管也可用于功率转换电路。
它具有低的正向电压降和低的导通电阻，可以在功率转换电路中减小能量损耗，并提高整个电路的效率。
特别是在一些高效能电源供应器中，使用三脚肖特基二极管可以降低功率消耗、减轻发热负荷，从而提高电源供应器的可靠性和稳定性。
此外，三脚肖特基二极管还可用于电源管理。
它可以作为稳压二极管使用，用来稳定电源电压。
在电源管理电路中，三脚肖特基二极管可以实现电压的稳定输出，提供可靠的电源给其他电路部件，保护它们避免电压过高或过低的损坏。
另外，由于三脚肖特基二极管具有低的反向漏电流，它还可以应用于精密检测电路。
例如，它可以用作环境光传感器中的光检测器，检测存在的光强度。
此外，它还可以在一些传感器和检测电路中用来检测温度、电压和电流等参数。
此外，三脚肖特基二极管还可用于音频放大电路中。
它具有低噪声和低失真的特点，能有效增强和改善音频信号的质量，并提高音频放大器的性能。
在音响设备、手机和耳机等电子产品中，使用三脚肖特基二极管可以提供更好的音质和音频效果。
还有，三脚肖特基二极管也可用于瞬态抑制器。
它可以用来保护其他电路部件免受电压尖峰和浪涌等瞬态高电压的影响。
通过引入三脚肖特基二极管，它可以迅速将过电压分流到地，从而保护其他电子元器件的安全。
总结而言，三脚肖特基二极管具有高导通电流、低反向漏电流和短的开启延迟时间等特点。
基于这些特性，它在快速开关、功率转换、电源管理、精密检测、音频放大和瞬态抑制等方面具有广泛的应用。
肖特基二极管和阻塞二极管
肖特基二极管和阻塞二极管
《肖特基二极管和阻塞二极管》
肖特基二极管和阻塞二极管是电子元件中常见的两种二极管。
它们在电子电路中有着不同的作用和特点。
肖特基二极管是一种具有快速开关特性的二极管，其特点是具有低开启电压和快速恢复时间。
它可以用于高频电路和功率电子电路中，常用于整流、逆变和保护电路中。
由于其具有低开启电压和快速恢复时间的特点，肖特基二极管能够有效地减少功耗和提高效率。
而阻塞二极管则是一种具有高反向击穿电压和高电流容量的二极管。
它主要用于电源和逆变器中，能够有效地阻止反向电压和电流的通过。
阻塞二极管的特点是具有高反向击穿电压和高导通电流，能够有效地保护电路和电源设备。
总的来说，肖特基二极管和阻塞二极管都是常见的二极管类型，它们各自具有不同的特点和应用场景。
了解它们的特点和用途，有助于更好地选择和应用这些电子元件，提高电路的性能和可靠性。
肖特基二极管的主要应用领域
汇报人：XXX
目录
• 主要应用领域概述 • 电力电子领域应用 • 通信领域应用 • 汽车电子领域应用 • 工业控制领域应用 • 其他领域应用
01
主要应用领域概述
肖特基二极管简介
肖特基二极管是一种利用金属-半导 体接触特性制成的电子器件，也称为 热载流子二极管。
它具有快速开关速度、低功耗、高温 工作稳定性等特点，广泛应用于高频 、大功率、高效率电路中。
生物传感器
在生物传感器中，肖特基二极管作为关键元件，用于生物信号的检 测、放大和处理，实现生物信息的实时监测和分析。
医疗器械
肖特基二极管在医疗器械中用于手术设备、治疗仪器和康复设备的 电源管理和控制等方面，确保医疗器械的安全和有效性。
环保与新能源技术
太阳能发电系统
肖特基二极管在太阳能发电系统中用于太阳 能电池板的电源管理和控制，提高太阳能的 利用率和发电效率。
物联网与智能家居技术
传感器接口
在物联网和智能家居技术中，肖特基二极管可用于传感器接口电 路，实现传感器信号的采集和处理。
无线传输模块
肖特基二极管可用于无线传输模块中，实现物联网设备之间的无线 通信和数据传输。
电源管理
肖特基二极管具有低功耗和快速响应特性，可用于物联网设备的电 源管理电路中，提高设备的能效和稳定性。
电机驱动与控制技术
高效驱动
在电机驱动与控制技术中，肖特 基二极管用于实现高效驱动，降 低电机能耗。
保护电路
其快速响应和过流保护能力有助 于保护电路免受损坏，提高系统 可靠性。
宽工作范围
肖特基二极管具有宽工作范围， 适用于不同类型和规格的电机驱 动与控制需求。
智能制造与工业互联网
肖特基二极管的作用简介
肖特基二极管的作用简介个人日记肖特基（Schottky）二极管，又称肖特基势垒二极管（简称 SBD），它属一种低功耗、超高速半导体器件。
最显著的特点为反向恢复时间极短（可以小到几纳秒），正向导通压降仅0.4V左右。
其多用作高频、低压、大电流整流二极管、续流二极管、保护二极管，也有用在微波通信等电路中作整流二极管、小信号检波二极管使用。
在通信电源、变频器等中比较常见。
一个典型的应用，是在双极型晶体管 BJT 的开关电路里面, 通过在 BJT 上连接 Shockley 二极管来箝位，使得晶体管在导通状态时其实处于很接近截止状态，从而提高晶体管的开关速度。
这种方法是 74LS，74ALS，74AS 等典型数字 IC 的 TTL内部电路中使用的技术。
肖特基（Schottky）二极管的最大特点是正向压降 VF 比较小。
在同样电流的情况下，它的正向压降要小许多。
另外它的恢复时间短。
它也有一些缺点：耐压比较低，漏电流稍大些。
选用时要全面考虑。
肖特基（Schottky）二极管又称肖特基势垒二极管（简称SBD），它属一种低功耗、超高速半导体器件。
最显著的特点为反向恢复时间极短（可以小到几纳秒），正向导通压降仅0.4V左右。
其多用作高频、低压、大电流整流二极管、续流二极管、保护二极管，也有用在微波通信等肖特基（Schottky）二极管又称肖特基势垒二极管（简称SBD），它属一种低功耗、超高速半导体器件。
最显著的特点为反向恢复时间极短（可以小到几纳秒），正向导通压降仅0.4V左右。
其多用作高频、低压、大电流整流二极管、续流二极管、保护二极管，也有用在微波通信等电路中作整流二极管、小信号检波二极管使用。
在通讯电源、变频器等中比较常见。
供参考。
电路中作整流二极管、小信号检波二极管使用。
在通讯电源、变频器等中比较常见。
供参考。
我知道的一个应用是在BJT的开关电路里面, 通过在BJT上连接Shockley二极管来箝位,使得晶体管在导通状态时其实处于很接近截至状态.从而提高晶体管的开关速度.这种方法是74LS,74ALS, 74AS等典型数字IC TTL内部电路中使用的技术.三、晶体二极管晶体二极管在电路中常用“D”加数字表示，如：D5表示编号为5的二极管。
肖特基二极管 符号
肖特基二极管符号摘要：1.肖特基二极管的定义和作用2.肖特基二极管的符号表示3.肖特基二极管与普通二极管的区别4.肖特基二极管的应用领域正文：肖特基二极管（Schottky Diode）是一种半导体二极管，具有较高的速度和较低的正向电压降。
它主要由p 型半导体、n 型半导体以及连接两者的金属- 半导体结组成。
肖特基二极管广泛应用于电路设计中，尤其是高速、低压、高频应用场景。
肖特基二极管的符号表示如下：```+------|>|------+| |p-type n-type| |+------|>|------+```在符号中，p 型半导体和n 型半导体用实线表示，金属- 半导体结用箭头表示。
肖特基二极管与普通二极管的主要区别在于其工作原理。
普通二极管基于PN 结的原理，当正向电压加在PN 结上时，电子和空穴将从发射区向基区扩散，使电流增加。
而肖特基二极管则基于金属- 半导体接触的原理，其正向电压降较小，速度较高。
此外，肖特基二极管具有较低的正向电压降，使其在高频应用中具有优势。
肖特基二极管广泛应用于以下领域：1.电源系统：如开关电源、线性稳压器等，可实现较高的转换效率和较低的输出电压降。
2.通信系统：如无线通信、光纤通信等，肖特基二极管具有较高的速度和较低的噪声，可实现更稳定、高效的信号传输。
3.计算机：用于CPU、GPU 等高速电子元件的电源管理，可降低功耗、提高系统性能。
4.消费电子：如手机、电视、音响等，肖特基二极管在充电器、显示器、功放等电路中发挥着重要作用。
总之，肖特基二极管作为一种高速、低压、高频应用的半导体二极管，具有广泛的应用领域和优越的性能。
充电宝里的肖特基二极管的作用
充电宝里的肖特基二极管的作用你有没有想过，为什么现在的充电宝那么小巧，却充电那么快，像是一下子就能把你手机的电池充满？想象一下，没充电宝的日子，那可真是心慌慌。
手机没电了就像灵魂出窍，真是随时都能引发“电量焦虑症”。
不过，这个小小的充电宝里，居然藏着一颗不起眼的“小心肝”——肖特基二极管。
它听起来是不是特别高大上？这个东西就像是你手机的“安保小能手”，帮你保驾护航，让充电宝更安全、更高效。
你可能会想，啥？充电宝里还有“心脏”？是的，而且它的作用可大了，少了它，充电宝都差点没法正常工作。
咱们得说说什么是肖特基二极管。
你可以理解为它是一种特殊的二极管，它的任务呢，就是让电流只能朝一个方向流动。
你想啊，电流如果像喝酒一样，随便乱走，那岂不是糟了？你要给手机充电，电流不按规矩来，搞不好反向流动，那不就把电池搞坏了吗？肖特基二极管就像个忠诚的门卫，挡住不该进入的电流，让电流只往充电宝的正确方向走，保证你的手机电池不被电流乱流“折腾”坏。
你可能会问：充电宝里不也有普通的二极管吗？那它们不也能管住电流？嗯，理论上是可以，但普通的二极管就像是一个大妈站在门口，她想挡住你进门，但可能动作慢，还容易被绕过。
肖特基二极管就不一样了，它的“反应速度”比普通二极管快多了，简直就是电流界的“闪电侠”。
所以，充电宝在工作时，效率高，速度快，也能更好地保护电池。
你充电的时候没那么担心电池被烧坏了，时间长了，也不容易“电池鼓包”，这都是肖特基二极管在默默发力。
再来聊聊它的“耐性”。
肖特基二极管的耐压能力非常强，它能承受更多的电压，而不至于“坏掉”。
就像你出门去吃火锅，可能会遇到辣味过重的锅底，但你还能顶住——这就好比肖特基二极管，不容易被高电压搞垮。
对比一下其他普通二极管，它们可能不太能应对这种高强度的压力，结果你充电宝一用就“崩溃”了。
这种情况下，电池充不上电，或者充电时温度升高，过热甚至起火的情况就有可能发生。
肖特基二极管还有个很牛的特点，就是它的“正向压降”特别低。
肖特基二极管续流作用的工作原理
肖特基二极管续流作用的工作原理肖特基二极管是一种具有独特功能和性能的二极管。
它与普通的PN结二极管相比，具有更快的开关速度、更低的开启电压以及更低的开启电流等特点。
肖特基二极管的续流作用是指在特定的工作条件下，肖特基二极管可以实现在反向偏置状态下的正向电流导通。
1.肖特基二极管的结构：肖特基二极管由一种金属与半导体相互接触组成，金属片作为独特的阴极接在PN结上。
金属与半导体接触构成了肖特基。
2.肖特基电位垒：金属与半导体的接触形成肖特基势垒，就像PN结二极管的势垒一样，但肖特基势垒的高度较低。
这是因为金属与半导体的电子结构差异较大，形成了肖特基电位垒。
因此，在肖特基二极管中，金属接触侧的开启电压较低。
3.续流作用：当肖特基二极管从正向偏置状态切换到反向偏置状态时，金属接触侧的势垒得以保留，肖特基二极管仍然可以导通正向电流。
这是由于金属与半导体形成的肖特基势垒提供了一个电流的导通路径。
4.开启电压：由于肖特基二极管具有较低的势垒高度，因此肖特基二极管的开启电压较普通PN结二极管要低。
通常情况下，肖特基二极管的正向开启电压在0.3V-0.5V之间。
5.开关速度：由于肖特基二极管的结构和材料特性，使得它具有更快的开关速度。
这使得肖特基二极管在高频电路应用中被广泛使用，例如射频和微波电路。
综上所述，肖特基二极管的续流作用是利用金属与半导体接触构成的肖特基势垒，在反向偏置状态下仍然可以导通正向电流。
这一特点赋予了肖特基二极管更广泛的应用价值，尤其在需要快速开关和低开启电压的电路中，肖特基二极管具有独特的优势。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
肖特基二极管的作用是什么?
一、肖特基二极管原理
肖特基二极管是贵金属（金、银、铝、铂等）A为正极，以N型半导体B为负极，利用二者接触面上形成的势垒具有整流特性而制成的多属-半导体器件。
因为N型半导体中存在着大量的电子，贵金属中仅有极少量的自由电子，所以电子便从浓度高的B中向浓度低的A中扩散。
显然，金属A中没有空穴，也就不存在空穴自A向B的扩散运动。
随着电子不断从B扩散到A，B 表面电子浓度表面逐渐降轻工业部，表面电中性被破坏，于是就形成势垒，其电场方向为B→A。
但在该电场作用之下，A中的电子也会产生从A→B的漂移运动，从而消弱了由于扩散运动而形成的电场。
当建立起一定宽度的空间电荷区后，电场引起的电子漂移运动和浓度不同引起的电子扩散运动达到相对的平衡，便形成了肖特基势垒。
典型的肖特基整流管的内部电路结构是以N型半导体为基片，在上面形成用砷作掺杂剂的N-外延层。
阳极（阻档层）金属材料是钼。
二氧化硅（SiO2）用来消除边缘区域的电场，提高管子的耐压值。
N型基片具有很小的通态电阻，其掺杂浓度较H-层要高100%倍。
在基片下边形成N+阴极层，其作用是减小阴极的接触电阻。
通过调整结构参数，可在基片与阳极金属之间形成合适的肖特基势垒，当加上正偏压E时，金属A和N型
基片B分别接电源的正、负极，此时势垒宽度Wo变窄。
加负
偏压-E时，势垒宽度就增加。
综上所述，肖特基整流管的结构原理与PN结整流管有很大的区别，通常将PN结整流管称作结整流管，而把金属-半导管
整流管叫作肖特基整流管，近年来，采用硅平面工艺制造的铝硅肖特基二极管也已问世，这不仅可节省贵金属，大幅度降低成本，还改善了参数的一致性。
肖特基整流管仅用一种载流子（电子）输送电荷，在势垒外侧无过剩少数载流子的积累，因此，不存在电荷储存问题（Qrr →0），使开关特性获得时显改善。
其反向恢复时间已能缩短到10ns以内。
但它的反向耐压值较低，一般不超过去时100V。
因此适宜在低压、大电流情况下工作。
利用其低压降这特点，能提高低压、大电流整流（或续流）电路的效率。
二、肖特基二极管作用
肖特基（Schottky）二极管，又称肖特基势垒二极管（简称SBD），它属一种低功耗、超高速半导体器件。
最显着的特点为反向恢复时间极短（可以小到几纳秒），正向导通压降仅左右。
其多用作高频、低压、大电流整流二极管、续流二极管、保护二极管，也有用在微波通信等电路中作整流二极管、小信号检波二极管使用。
在通信电源、变频器等中比较常见。
一个典型的应用，是在双极型晶体管BJT 的开关电路里面, 通过在BJT 上连接Shockley 二极管来箝位，使得晶体管在导通状态时其实处于很接近截止状态，从而提高晶体管的开关速度。
这种方法是74LS，74ALS，74AS 等典型数字IC 的TTL 内部电路中使用的技术。
肖特基（Schottky）二极管的最大特点是正向压降VF 比较小。
在同样电流的情况下，它的正向压降要小许多。
另外它的恢复时间短。
它也有一些缺点：耐压比较低，漏电流稍大些。
选用时要全面考虑。
