发电机假同期试验措施

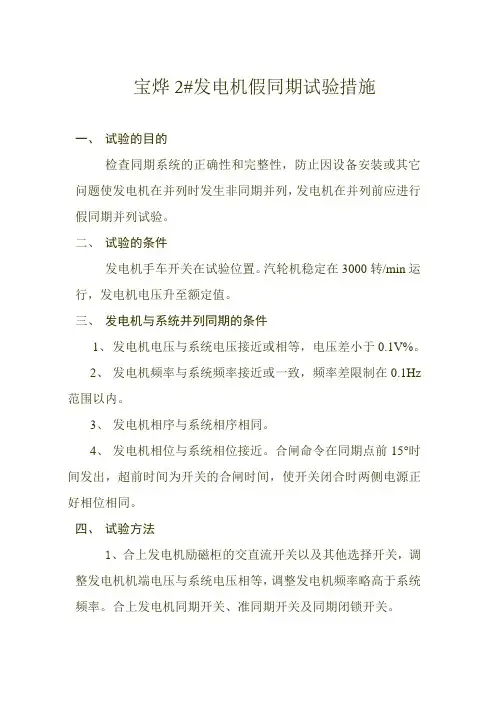

宝烨2#发电机假同期试验措施一、试验的目的检查同期系统的正确性和完整性，防止因设备安装或其它问题使发电机在并列时发生非同期并列，发电机在并列前应进行假同期并列试验。

二、试验的条件发电机手车开关在试验位置。

汽轮机稳定在3000转/min运行，发电机电压升至额定值。

三、发电机与系统并列同期的条件1、发电机电压与系统电压接近或相等，电压差小于0.1V%。

2、发电机频率与系统频率接近或一致，频率差限制在0.1Hz 范围以内。

3、发电机相序与系统相序相同。

4、发电机相位与系统相位接近。

合闸命令在同期点前15°时间发出，超前时间为开关的合闸时间，使开关闭合时两侧电源正好相位相同。

四、试验方法1、合上发电机励磁柜的交直流开关以及其他选择开关，调整发电机机端电压与系统电压相等，调整发电机频率略高于系统频率。

合上发电机同期开关、准同期开关及同期闭锁开关。

2、观察同步表指针转动情况，检查同步表指针在同步点前后20°时，同期检测继电器常开点在闭合状态。

3、发电机同步表在顺时针缓慢转动接近同期点15°时，手动合发电机并网开关，发电机并网开关应合上。

此时同期表指针正好在同期点。

4、同步表逆时针旋转、跳动旋转和抖动旋转均不许合闸、同时观察同期合闸监视灯此灯的点亮应与同步表的同期点一致，如果常亮表明同步检测继电器接点粘连不许合闸。

5、发电机同步表在顺时针缓慢转动接近90、180、270度时，手动合发电机并网开关，发电机并网开关应不能合上。

6、自动准同期假同期由人机界面显示，显示发电机主开关合闸点应在系统电压与发电机电压差、频率差、相位差，并且均在整定的范围内。

同时显示发电机断路器的合闸时间与自动准同期装置的超前时间整定相一致。

7、发电机同期并列时，在发电机并网开关合闸瞬间发电机电流表，功率表应有指示，此时表明发电机已平稳的并入系统。

2011.12.23。

发变组零起升压及假同期试验方案(终版)

#1、2发变组零起升压及假同期试验方案批准：xxx审核：xxx会签：xxx编制：xxx二○一四年五月#2发变组零起升压及假同期试验方案一、准备工作维修部电气分部配合湖南省电力试验研究院人员接好发电机升压过程中进行监测的录波仪器。

二、#2发变组零起升压步骤1、汽轮机转速稳定在1500 r/min，由维修人员进行以下步骤：1.1、将#2机A套励磁调节器切至“主运”方式，在#2机A套励磁系统主机板上将“运行/调试”按钮切至“调试”位置。

1.2、将#2机A套励磁调节器定值“其他”页中“刷新标志”更改为“0”。

1.3、将#2机A套励磁调节器定值“控制参数”页中“软起励使能”更改为“0”。

1.4、将#2机A套励磁调节器定值“给定限制”页中“空载最小电压”由5%更改为“10%”。

1.5、将#2机B套励磁调节器切至“主运”方式，重复上述1.1~1.4步，将B套励磁调节器定值修改为与A套一致。

1.6、将#2机A套励磁调节器切至“主运”方式。

1.7、将#2发电机过电压保护过压II段动作值修改为120V，动作延时修改为0秒。

1.8、退出#2发变组保护A、B柜“关主汽门”压板。

2、#2发电机转速恒定在3000 r/min，运行人员已按正常开机步骤将励磁系统设备恢复备用，核实#2发电机具备建压条件，检查励磁系统正常，无报警信号。

3、联系湖南省电力试验研究院专业人员做好相关准备，告知准备进行#2发变组零起升压试验。

4、就地合上#2发电机灭磁开关。

5、就地按“建压”按钮，起励建压至10%额定电压，检查励磁调节柜上的发电机二次电压表指示约10V，DCS操作员站上发电机电压显示约2200V。

检查发变组保护无动作信号。

6、建压至10%额定电压时，联系维修电气人员手动启动故障录波。

7、就地按“增磁”按钮对发电机进行升压，在发电机电压升至30%~70%额定电压之间时，适当加快“增磁”速度，观察发电机空载电流现象，并通知湖南省电力试验研究院专业人员对发电机电气量进行录波。

三里坪水电站机主变高侧同期点假同期试验方案

三里坪水电站2#机组主变高压侧同期点假同期方案编写：郭荣浩初审：审核：批准：湖北能源集团房县水利水电发展有限公司二○一三年三月十八日目录1．试验目的 (2)2. 试验要求及准备工作 (2)3．试验安全注意事项及安全措施 (2)4. 试验内容及步骤 (3)5 人员组织 (4)5.1 现场指挥部 (4)5.2 技术指导 (4)5.3 调度措施组 (4)5.4 安全监察 (5)5.5 工作班组成员 (5)6 2#机组主变高压侧同期点假同期试验 (5)三里坪水电站2#机组主变高压侧同期点假同期方案1．试验目的由于2010年1#、2#机组安装调试期间主变高压侧同期点同期试验没有仔细检验，怀疑厂家手动同期装置与自动同期装置存在问题或设计不合理等，通过对图纸及资料的分析发现，现有装置及设计图纸可以满足同期要求。

为了进一步的验证期装置及其回路的正确性，分析查找试运行期间主变高压侧同期点不能正常同期的原因，找到比较合理且符合运行习惯的同期装置的调频系数和调压系数，有必要进行一次2#机组主变高压侧同期点假同期试验。

2. 试验要求及准备工作2.1 试验已上报省调、市调并得到批准。

2.2 试验所需的电量分析仪、万用表、端子起、短接线等工具已准备妥善，并可以可靠使用。

2.3 工作票及倒闸操作票已备齐，各项措施已准备完毕。

2.4 检查发电机保护及主变保护是否已按正常运行要求投入。

2.3 本试验方案需经部门会审并经主管领导批准后方可实施，所有参加试验的试验人员、监护和巡视人员在试验开始前均应经过技术交底并熟悉本方案。

3．试验安全注意事项及安全措施3.1 无关人员严禁进入试验区域。

3.2 试验中要特别注意PT二次回路不得短路。

3.3 在带电设备上做试验时，要保证足够的安全距离，严防感应电伤人。

3.4试验期间就地一次设备应配置巡视人员，其职责是发现异常情况及时报告，试验人员接到异常报告后立即停止试验，待查明原因继续进行试验。

3.5 试验过程中发电机各辅助系统、监视测量系统按正常运行方式投入，运行值班员应注意监视、检查。

№1发电机假同期试验及并网

№1发电机假同期试验及并网方案一、系统概述：澄县群生电力一期设计规模，为1×50MW汽轮机发电机组，以煤矸石作为燃料，由西安华能电力建筑设计有限公司设计，西北电建一公司安装。

西北电建一公司调试所调试。

发电机出口电压为10.5KV，发电机经主变与110KV系统连接，110KV母线为双母线。

发电机为双星型接线，主变压器采用Yn.d11接线。

6KV厂用电通过厂高变从对应发电机出口引出，其备用电源经高启变从110KV母线引出。

同期系统设手动同期和自动同期两种方式。

发变组保护采用微机型。

励磁系统为自并励方式，采用GES-3320型自动励磁调节装置。

澄县群生电力一号汽轮机组为东方电机厂生产，发电机－变压器组继电保护采用南京南自电网控制技术有限责任公司生产的微机型保护装置，同期装置为南京科明自动化设备有限公司生产的CM-320B型双微机自动准同期控制器。

二、设备型号1.发电机型号：QFQ-50-2-B 额定功率: 50MW额定定子电压：10.5KV 额定定子电流: 3440A额定功率因数：0.8 额定励磁电流：527A额定频率：50HZ 额定励磁电压：252V额定转速：3000r/min 定子接法：YY2.主变压器型号：SF9-63000/110 额定容量：63000KV A接线组别：Y n.d11 额定电压：114.95/10.5KV额定电流：316.4/3464.2A 冷却方式：ONAF/ONAN 制造厂家：沈阳华美电力有限责任公司三、编制依据与执行的标准1.《火力发电厂基本建设工程启动及竣工验收规程（1996年版）》。

2.《火电工程启动调试工作规定》。

3.《火电工程调整试运质量检验及评定标准》。

4.《电力建设施工及验收技术规范》。

5.《电气设备交接试验规程》。

6.《火电工程质量监督站质量监督检查典型大纲（试行）》。

7.国家和行业相关标准、规程、规范。

8.《二十五项反事故技术措施》。

9.制造厂图纸、安装和使用说明书、质保书和出厂证明书等。

发电机假同期试验措施

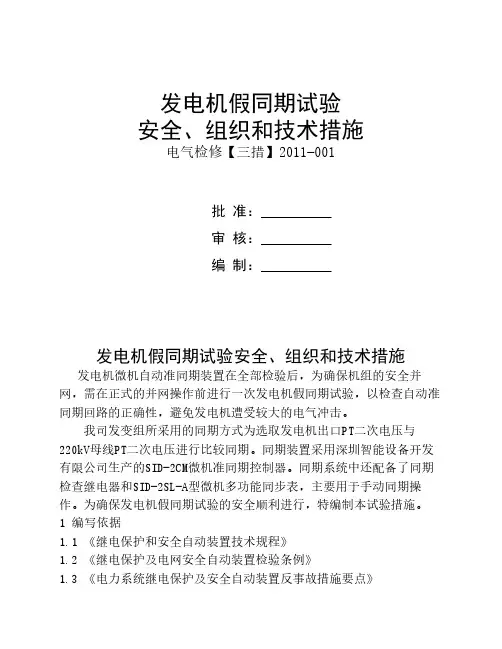

发电机假同期试验安全、组织和技术措施电气检修【三措】2011-001批准：审核：编制：发电机假同期试验安全、组织和技术措施发电机微机自动准同期装置在全部检验后，为确保机组的安全并网，需在正式的并网操作前进行一次发电机假同期试验，以检查自动准同期回路的正确性，避免发电机遭受较大的电气冲击。

我司发变组所采用的同期方式为选取发电机出口PT二次电压与220kV母线PT二次电压进行比较同期。

同期装置采用深圳智能设备开发有限公司生产的SID-2CM微机准同期控制器。

同期系统中还配备了同期检查继电器和SID-2SL-A型微机多功能同步表，主要用于手动同期操作。

为确保发电机假同期试验的安全顺利进行，特编制本试验措施。

1 编写依据1.1 《继电保护和安全自动装置技术规程》1.2 《继电保护及电网安全自动装置检验条例》1.3 《电力系统继电保护及安全自动装置反事故措施要点》1.4 《防止电力生产重大事故的二十五项重大要求》1.5 《“防止电力生产重大事故的二十五项重大要求”继电保护实施细则》1.6 《广东省电力系统继电保护反事故措施2007版》1.7 设计原理图，厂家屏柜接线图，同期装置技术及使用说明书2 试验前应具备的条件2.1 发变组自动准同期装置已检验完毕并确定无缺陷，满足发电机安全并网要求；2.2 发变组同期系统的相关二次设备（如继电器、同步表等）均已校验完毕；2.3 发变组同期系统二次回路接线结束并核对完毕；2.4 发变组出口断路器本体检修试验工作已全部结束，控制回路接线已恢复完毕；2.5 发变组出口断路器的远方控制回路操作试验结束并正确；2.6 发变组自动准同期装置参数已按定值书设定，并检查正确；2.7 发变组处于冷备用状态，发变组保护正常投入。

3 试验步骤3.1 发电机组冲转至3000rpm，发电机运转正常。

3.2 确认发变组出口隔离开关在断开位置，送上发电机出口断路器控制电源，检查断路器压力应正常。

发电机假同期试验

准同期缺点：缺点：电压和频率的调整，相位相同瞬间的捕捉较麻烦，同期过程较长。在系统事故情况下，系统频率和电压急剧变化，同期困难更大。如果采用手动准同期，由于操作人员技术不够熟练，还会有非同期误并列的可能性。
自同期缺点：
合闸瞬间冲击电流较大，并有较大振动，对发电机线圈的绝缘和端部固定部位有一定影响。只要定子线圈绝缘和端部接头无不良现象，可允许在事故情况下采用自同期的并列方式。
自同期：在待并发电机转速升高到接近运行系统同步转速时，将未加励磁的发电机投入系统，然后给发电机加上励磁，待并发电机借助电磁力矩自行进入同步。
准同期与自同期优点：
准同期的优点：
只要并列操作得当，同期时只有较小的电流冲击，对系统电压影响不明显
自同期优点：
自同期优点：操作简单，并列快。特别是在系统发生事故时，尽管频率和电压波动比较剧烈，机组依然能迅速投入并列。由于待并发电机在投入系统时未励磁，消除了非同期误合闸的可能性
无论采用哪种方式，为保证电力系统安全运行，发电机的并列都应满足以下两个基本要求：
• 1）投入瞬间的冲击电流不应超过允许值.
• 2）发电机投入后转子能很快地进入同步运转.
手动操作或由同期装置自动操作哪个好？
手动操作所需同期设备比较简单、只需要同期表或同期指示灯。手动同期要求同期设备的误差和操作人员技术不够熟练，有可能造成误合闸，造成较大的电流冲击。如果操作不当，可能导致设备损坏，甚至造成严重事故，因此应尽量采用自动同期装置，而以手动准同期作为备用。
休息一下啦！
同期点的选择原则：
。
双绕组联络变压器只在低压侧断路器设同步点，要求高压侧断路器与低压侧断路器设闭锁装置，保证高压侧断路器先投入

如何做发电机假同期

进行假同期实验时，应将发电机母线隔离开关断开，认为的将其辅助触点放在其合闸后的状态（辅助触点接通），这时，系统电压就通过这对辅助触点进入同期回路。

另外待并发电机的电压也进入同期回路中。

这两个电压进行同期并列条件的比较，若采用手动准同期并列方式，运行人员可通过对发电机电压频率的调整，待满足同期并列的条件时，手动将待并列发电机出口断路器合上，完成假同期并列操作；若采用自动准同期并列方式，则自动准同期装置就会自动对发电机进行调速、调压，待满足同期并列条件后，自动发出合闸脉冲，将其出口断路器合上。

显然，若同期回路的接线有错误，其表计将指示异常，无论手动准同期或是自动准同期，都无法捕捉到同期点，而不能将待并发电机出口断路器合上。

因此，假同期实验是检查并列点同期回路接线是否正确的有效方法，新设备或新线路的并列点试运行时，均应进行假同期实验。

根据录波情况及主开关实际合闸时间，调整同期装置的导前时间参数等。

正常后就可进行真正的同期并网了。

而投同期闭锁开关则是开关的强合，一般用在开关一侧带电而另一侧不带电的情况。

在做假同期实验时有2个必须条件：一个是发电机隔离刀闸拉开，但其辅助接点要短。

另一个是将发电机并网带初试负荷的回路拆除，防止汽机超速。

1、发电机并网前假同期试验无法确认同期电压回路是否正确。

例如系统侧取a 相相电压、待并侧应取a相相电压作为同期电压，然而由于某种原因，待并侧接入的是b相相电压。

因为是准同期并网两侧电压频率并不相同（一般待并侧稍高于系统侧）在某一时刻待并侧的b相电压与系统侧的a相电压会有同相位的情况，这时同期装置依然会判定同期条件满足而发出合闸命令。

2、发电机并网前假同期试验的真正目的：在于检查同期装置是否可靠动作，并网开关控制回路是否完好，并网开关的合闸反馈时间。

3、发电机并网前假同期试验时需注意的问题：断开并网断路器至汽机调速系统的并网信号，防止汽机切换为功率控制。

断开并网开关间隔的隔离刀闸，停电并挂牌。

#1发电机(5011断路器)假同期试验方案

#1发电机（5011断路器）假同期试验方案一、实验目的：在于检查同期装置是否可靠动作，并网开关控制回路是否完好，并网开关的合闸反馈时间。

二、试验的条件：1、5011断路器在试验边线。

2、50111、50112隔离刀闸在断开位置。

3、汽轮机平衡在3000转回/min运转，发电机电压跌至额定值。

三、实验步骤：1、解除#1发变组同期装置出口合5011断路器的接线,并断开5011断路器的操作电源；2、将同期装置的合闸脉冲、脉奋电压和5011断路器合闸边线互连录波仪器；3、改接#1发变组50111、50112隔离开关开入电压切换箱的辅助接点，分别模拟#1发变组挂500kv1m、洲山一线运行，检查电压切换及输出正确；4、手动调节励磁将发电机电压跌至额定值，资金投入自动科东俄同期装置，检查同期的系统和机组电压正常，证实同期抓取点合乎系统和机组间电压增益变化规律，证实系统和机组核相恰当；5、维持发电机额定电压，将频率升至50.5hz，通过dcs投入同期，检查装置调速脉冲及同期闭锁信号应正确（只发减速脉冲，无增速和调压信号），并录取合闸脉冲和脉振电压数据；6、保持发电机额定电压，将频率降到为49.5hz，通过dcs资金投入同期，检查装置变频脉冲及同期枪机信号应当恰当（只播发增长速度脉冲，并无失速和调压信号），并投档合闸脉冲和脉振电压数据，必要时根据量测结果调整调频步长和合闸导前时间；7、保持发电机频率为50hz，将电压调低5％，通过dcs资金投入同期，检查装置调压脉冲及同期枪机信号应当恰当（只播发升压脉冲，并无变频和降压信号），并投档合闸脉冲和脉振电压数据；8、维持发电机频率为50hz，将电压调低5％，通过dcs投入同期，检查装置调压脉冲及同期闭锁信号应正确（只发升压脉冲，无调速和降压信号），并录取合闸脉冲和脉振电压数据，必要时根据实测结果调整调压步长和合闸导前时间；9、恢复正常#1发变组与自动科东俄同期装置出口合5011断路器的接线，送来上5011断路器的操作方式电源；10、维持发电机额定电压，将频率升至50.1hz，通过dcs投入同期，检查装置调压、调速信号及出口合闸动作正确，同时录取合闸脉冲、脉振电压以及5011断路器动作等数据；11、证实5011控制器合闸、合闸脉冲时间恰当后，选择退出同期装置；12、断裂#1发变组与出口5011控制器及其操作方式电源；13、恢复#1发变组50111、50112隔离开关开入电压切换箱的辅助接点接线。

4号机组假同期试验方案

#4发电机假同期试验方案编制：会签：审核：审定：批准：浙江浙能兰溪发电有限责任公司二00八年十一月目录1．试验目的2．试验要求及准备工作5．试验安全注意事项及安全措施6．试验内容及步骤附录1：危险源分析附录2：试验接线图1．试验目的由于2008年10月4日#4机调停后开机过程中发现#4机同期装置故障，现已修复，并对装置进行试验，定值正确，功能完善，由于该装置内有部分卡件更换，且程序经过升级，为得出比较合理且符合运行习惯的同期装置的调频系数和调压系数，并进一步验证同期装置及其回路的正确性，要求在#4机并网前做假同期试验。

2．试验要求及准备工作2.1 由仪控人员强制DEH中的#4发电机并网信号。

2.2 将发电机辅助继电器屏上的发电机机端压变电压和主变低压侧压变电压引接到录波仪，并用同期装置备用合闸命令接点启动录波。

2.3 将送ECS的发电机闸刀接点合位短接，分位解开（发电机开关端子箱内短接X32：11、12，解开X32：5、6）。

2.4发电机开关、闸刀故障信号已解除（发电机开关端子箱内解开X10：17、18、19、20）。

2.5将#4发电机闸刀分位并改为非自动。

2.6确认#4发电机开关分位并改为非自动。

2.7 #4主变已恢复受电，运行正常运行方式。

2.8汽机转速已稳定在3000转。

2.9投入#4发变组保护屏上所有保护。

2.10 本启动试验方案已经由各相关部门会审并经主管领导批准，所有参加试验的试验人员、监护和巡视人员在试验开始前均经过技术交底并熟悉本方案。

3．试验安全注意事项及安全措施3.1 无关人员严禁进入试验区域。

3.2试验中要特别注意PT二次回路不得短路。

3.3 在带电设备上做试验时，要保证足够的安全距离，严防感应电伤人。

3.4试验期间就地一次设备应配置巡视人员，其职责是发现异常情况及时报告，试验人员接到异常报告后立即停止试验，待查明原因继续进行试验。

3.5在发电机、电子室、发电机开关、PT端子箱等区域的消防装置应按要求投入。

手动假同期实验方案1

机组手动假同期实验方案一、试验目的通过机组手动假同期实验，证明同期回路接线正确性和工作的可靠性。

二、试验前应当具备的条件1、机组可正常投运；2、监控系统工作正常。

三、试验前准备1、检查机组LCU工作是否正常；2、检查手动/自动同期把手位置是否正确。

3、检查同期点选择是否正确。

四、试验内容和步骤：1、在机组LCU程序中强制主变高压侧隔刀为合闸位置；2、运行人员上位机发开机5步令，将机组开至空载状态；3、将机组同期点切至主变高压侧断路器；4、将手/自动同期把手切至手动位置；5、观察同期表，指针转速均匀、接近同期点、向同期点靠近时才能发合闸脉冲（扭动“合闸”切换把手至合闸位置）。

五、试验中注意事项：5.1 在实验过程中，确保试验按照方案逐项实施；5.3 试验结束后必须恢复强制点；六、安全措施6.1 试验过程中，主变高压侧隔刀在分闸位置；七、试验相关表格：试验名称手动假同期作业报告编号：试验时间上游水位下游水位操作人员试验步骤完成情况备注1、强制机组LCU程序，将主变隔刀强制为“合闸”；2、检查同期点选择为主变高压侧断路器；3、将手动/自动同期把手切至手动位置；4、检查组合式同期表工作是否正常。

5、确定组开机流程“开机第五步”流程已执行成功，机组励磁已投入，机端电压正常。

6、观察同期表左侧的指针指出系统和机组的频率差的大小。

向“＋”偏转，表示系统频率大于机组频率，反之表示系统频率低于机组频率，偏差越大，指针偏离中间位置越大。

7、观察同期表中间为同期检查结果指示。

当同期表指针顺时针方向旋转时，表示待并发电机频率比系统高，应减低待并发电机转速；当同期表指针逆时针方向旋转时，表示待并发电机转速太低，应加快待并发电机的转速。

指针偏离同期点指示出相位的差值大小。

同时，指针的转速反映相位差值变化的快慢。

8、用万用表测量同步检查继电器接线端子2和端子8电压。

9、指针转速均匀、接近同期点、向同期点靠近时才能发合闸脉冲（扭动“合闸”切换把手至合闸位置）。

发电机短路、空载和假同期方案

发电机A修短路、空载和假同期试验方案批准： _____________审定： _____________审核： ____________开滦热电有限公司2012年11月15日目录发电机升流及短路特性试验方案 (3)1. 编制目的与试验范围 (3)2. 试验前应具备的条件及安全措施 (3)3．试验组织措施 (4)4．试验前的设备检查 (4)5．试验步骤和程序 (5)6．主要安全技术措施 (5)发电机空载试验方案 (6)1．试验前检查 (6)2．空载升压试验 (6)发电机假同期试验方案 (6)1．试验前的检查 (6)附件一：发电机短路试验操作票................................................................. 错误！未定义书签。

附件二：发电机空载特性试验操作票......................................................... 错误！未定义书签。

附件三：发电机假同期试验操作票............................................................. 错误！未定义书签。

附件四：发电机短路试验时记录 (7)附件五：发电机空载试验时记录 (7)发电机升流及短路特性试验方案1. 编制目的与试验范围为进一步实现发电厂A修工程顺利安全达到并网发电的目的特编写此方案，本方案根据工程设计图纸编制。

本试验方案所涉及的主要设备包括:发电机系统；出线母排、CT、PT、等；励磁系统；CT、PT、励磁变、励磁控制柜等；2. 试验前应具备的条件及安全措施1、试验前应具备的条件1）断开励磁变低压侧与励磁刀闸的连接.2）发电机出口母线应用连接母排三相连接，应确保母排连接可靠，为保证试验母排能承受大电流冲击应与原母排尺寸一致；3）断开发电机组中心点PT,CT应做连接接地；4）励磁系统应已完成各元件测试、及假负载试验；5）有关的保护回路、控制回路调试完毕，回路传动试验完毕，开关动作正确可靠，信号显示正确；2、试验前应具备安全措施1）拆除影响试验的临时设施，对不影响试验的临时设施与试验表记应有足够的安全距离；2）试验设备按运行要求装设明显标志及安全设施；3）通道及出口畅通、隔离设施完善、孔洞堵严、沟道盖板完整，无屋面漏雨、渗水情况；4）照明充足、完善、有适合于电气灭火的消防器材；5）房门、网门盘应设锁的已锁好，警告标志明显齐全；6）人员组织配套完善，操作保护用具齐全；7）工作接地及保护接地符合设计要求；8）通讯联络设施足够可靠；9）所有开关设备均处于断开位臵上列各项工作检查完毕符合要求，所有人员应离开将要带电的设备及系统，未经指挥人员许可、登记不得擅自再进行任何检查和检修工作。

假同期试验培训

培训主题◆假同期的目的◆使用synview件连接同期装置的方法◆假同期试验的方法一、假同期试验的目的机组C修后进行假同期试验的目的是试验检查机组并网的三个条件是否满足要求，同时也检查了同期回路、同期装置的正确性二、使用synview软件连接同期装置的方法功能ABB同期装置5系列的，可以使用synview软件通过TCP/IP方式连接到同期装置，可以在synview软件中对同期装置进行同期过程的监视、波形读取、报警事件查看等。

同期装置默认的IP为192.168.0.240，在电脑上安装synview 软件，设置IP地址、用直通网线连接到同期装置即可进行操作1.在调试电脑上安装synview软件2.将调试电脑的IP地址设置为192.168.0.241（与同期装置的IP在同一网段即可），用直通网线将电脑与同期装置连接，使用命令ping 192.168.0.240，检查连接正常。

3.打开synview软件，进行通信参数配置。

依次打开options-communication，，选择通信方式为TCP/IP，IP地址设置为192.168.0.240，并确认.4.同期装置的时钟设置，由于同期装置内无电池，在机组检修时停电了，所以需要设置同期装置的时间，否则默认的时间是从2002年开始的。

由于同期装置内部的事件记录、同期有时间的记录，便于日后进行事件及波形分析，故要设置正确的时间。

每次断电后需要重新设置时间，否则不需要。

时钟设置方法：在上述第3步后进行设置，依次打开options-set clock in synchrotact5。

点击即可，无反馈信号5.设置完成后，打开synview软件即可进入如下界面，在快捷按钮中选择监视功能。

在下图中选择ON按钮后，当同期装置启动以后即可实时监视同期的三个条件，分别为电压差、相角差、频率差6.选择波形监视快捷按钮，即可查看同期波形，t标示当前的同期波形、t-1前一个波形，t-2是前第二个波形。

发电机假同期试验措施

发电机假同期试验安全、组织和技术措施电气检修【三措】2011-001批准：审核：编制：发电机假同期试验安全、组织和技术措施发电机微机自动准同期装置在全部检验后，为确保机组的安全并网，需在正式的并网操作前进行一次发电机假同期试验，以检查自动准同期回路的正确性，避免发电机遭受较大的电气冲击。

我司发变组所采用的同期方式为选取发电机出口PT二次电压与220kV母线PT二次电压进行比较同期。

同期装置采用深圳智能设备开发有限公司生产的SID-2CM微机准同期控制器。

同期系统中还配备了同期检查继电器和SID-2SL-A型微机多功能同步表，主要用于手动同期操作。

为确保发电机假同期试验的安全顺利进行，特编制本试验措施。

1 编写依据1.1 《继电保护和安全自动装置技术规程》1.2 《继电保护及电网安全自动装置检验条例》1.3 《电力系统继电保护及安全自动装置反事故措施要点》1.4 《防止电力生产重大事故的二十五项重大要求》1.5 《“防止电力生产重大事故的二十五项重大要求”继电保护实施细则》1.6 《广东省电力系统继电保护反事故措施2007版》1.7 设计原理图，厂家屏柜接线图，同期装置技术及使用说明书2 试验前应具备的条件2.1 发变组自动准同期装置已检验完毕并确定无缺陷，满足发电机安全并网要求；2.2 发变组同期系统的相关二次设备（如继电器、同步表等）均已校验完毕；2.3 发变组同期系统二次回路接线结束并核对完毕；2.4 发变组出口断路器本体检修试验工作已全部结束，控制回路接线已恢复完毕；2.5 发变组出口断路器的远方控制回路操作试验结束并正确；2.6 发变组自动准同期装置参数已按定值书设定，并检查正确；2.7 发变组处于冷备用状态，发变组保护正常投入。

3 试验步骤3.1 发电机组冲转至3000rpm，发电机运转正常。

3.2 确认发变组出口隔离开关在断开位置，送上发电机出口断路器控制电源，检查断路器压力应正常。

220KV#3发变组假同期试验

57
视220KV#3发变组2248开关黄闪后，复归其开关
58
点击220KV#3发变组DCS画面内“同期退出”按钮
59
拉开220KV#3发变组2248开关
60
检查2248开关确已分闸
61
点击#3机DCS画面内逆变灭磁按钮
61
拉开#3发电机灭磁开关FMK
62
检查#3发电机灭磁开关FMK确已分闸
63
将220KV#3发变组同期屏“自动/手动”选择开关DTK由自动位置切至退出位置
36
合上#3发电机灭磁开关FMK
37
检查#3发电机灭磁开关FMK确已合闸
38
点击220KV#3发变组DCS励磁调节画面内“起励”按钮
39
检查22KV#3发电机出口电压已升至额定值附近
40
检查22KV#3发电机定子电流，转子电压、电流在正常范围内
41
检查220KV#3发变组同期屏“单双侧无压确认”开关确在“退出”位置
14
检查#3发变组保护B屏“关主汽门”保护压板确已脱离
15
检查#3发变组保护B屏“III、IV母母联2033开关跳闸线圈2”保护压板确已脱离
16
检查#3发变组保护B屏“I、III母分段2030开关跳闸线圈2”保护压板确已脱离
17
检查#3发变组保护B屏“II、IV母分段2031开关跳闸线圈2”保护压板确已脱离
操作结束时间：年月日时分
操作任务：
顺序
操作项目
√
67
联系电气检修人员恢复2248开关测控柜内2248开关合闸位置至热工DEH三对已并
68
网信号线
69
电气检修人员恢复2248-1刀闸来辅助常开接点
联系电气检修人员恢复#3主变测控装置柜内NCS来允许同期并列信号线

大型水电厂机组自动假同期试验方案浅析

大型水电厂机组自动假同期试验方案浅析摘要：随着电力系统负荷及发电机单机容量的不断增大，水轮机组快速、安全地并网成为确保电力系统安全的前提。

本文主要结合小湾水电厂3号机组的自动假同期试验的实施，对试验条件、安全措施、试验步骤进行分析探讨，着力解决当前诸多电厂开展机组假同期试验过程中的问题。

关键词：假同期试验并网调速器系统压差频差导前时间1引言近年来，自动准同期装置将发电机投入电网已经成为主流方式，而为了确保自动准同期装置能够正确工作,在正式并列之前,必须经过同期定向及假同期试验进行检查、录波，比对波形，并依试验结果进行参数调节后，方能正式进行同期操作。

本文主要结合小湾水电厂3号机组的自动假同期试验的实施，对试验条件、安全措施、试验步骤进行分析探讨，着力解决当前诸多电厂开展机组假同期试验过程中的困扰问题。

2试验目的开展3号机组假同期试验，对发电机出口断路器803的合闸过程进行录波，检查自动同期装置发调频、调压命令情况，检查调速器系统接到调频命令的执行情况，检查励磁系统接到调压命令的执行情况，检查3号机组同期装置工作状态和同期合闸回路接线的正确性，对同期过程的波形图进行理论分析和优化调整，以检验合闸瞬间的压差、频差、导前时间是否符合要求。

3假同期并网试验前提条件3.1 按照正式定值对机组自动同期装置的电压、频率、导前角进行整定和测试且通过验收；3.2 机组发电机保护、变压器保护、5023和5024断路器保护、高压电缆光纤差动保护的整定值已按正式定值单检查完毕，保护极性已校核，调试已完成，保护已投入正常运行；3.3 机组处于停机态，同期录波所需的发电机出口断路器803合闸位接点从机组故障录波屏取，端子号为4D-01和4D-129，31YH和35YH录波从机组LCU A4柜同期PT取，端子号为XPT-2/4，XPT-6/8，发电机出口断路器803合闸令从机组LCU A4柜同期装置的开出空接点取，装置端子号为X6:3/4；3.4 检查发电机出口断路器803自动假同期录波试验接线正确；3.5 自动假同期试验在主变升压试验结束后进行，试验前检查3号主变已带电，发电机出口断路器803、隔离刀闸8036实际位置在分位；3.6 向调度申请进行自动假同期试验，已取到调度的同意。

#1机组假同期措施(最终版)

试验项目安全技术组织措施审批表项目名称：#1发电机假同期措施试验类别：A级批准：复审：初审：编制：2015年 1 月8 日1编制依据1.1《电气设备交接试验标准》1.2《电业工作安全规程》1.3 《防止电力生产重大事故的二十五项重点要求实施细则》1.4 河北省电力勘测设计院定洲电厂竣工设计图纸、资料1.5 设备制造厂供货资料及有关设计图纸、说明书2 试验项目2.1 假同期试验；3 发电机与系统假同期试验（同期装置试验）将发电机-变压器组的保护全部投入。

录波试验接线工作完成，临时解除发电机开关合闸副接点送至DEH（5%负荷）的接线，待并网前恢复。

3.1 确认#1主变高压侧断路器与#1主变220KV变压器闸刀在断开位置，在发变组保护A柜临时短接221－1刀闸的辅助节点( 8X：41――8X：55 )。

3.2 用AVR励磁调节器将发电机电压升至与系统电压相近，并满足压差条件。

3.3 DEH切自动同期方式。

手动调节发电机转速，使发电机频率与系统频率接近，但要有一定的滑差，观测同期装置△f、△U、S表的变化情况。

3.4 当S表的指针指向接近12点时，同期装置应发出合闸脉冲为情况正常。

3.5 手动降低发电机频率至同期闭锁，增速继电器应动作，发出信号使DEH将发电机转速增加，频率差闭锁解除。

并确认增速脉冲宽度符合DEH调节特性并记录。

3.6 手动增加发电机频率至同期闭锁，降速继电器应动作，发出信号使DEH将发电机转速降低，频率差闭锁解除。

并确认减速脉冲宽度符合DEH调节特性并记录。

3.7 手动降低发电机电压至同期闭锁，升压继电器应动作，发出信号使AVR将发电机电压升高。

并确认升压脉冲宽度符合AVR调节特性并记录。

3.8 手动升高发电机电压至同期闭锁，降压继电器应动作，发出信号使AVR将发电机电压降低。

并确认降压脉冲宽度符合AVR调节特性并记录。

3.9 再次确认#1主变高压侧断路器与#1主变220KV变压器闸刀在断开位置。
