涡街流量计基本结构原理介绍
蒸汽涡街流量计的工作原理
蒸汽涡街流量计的工作原理蒸汽涡街流量计是一种流量测量仪器，被广泛应用于工业生产、公共设施和家庭用水等场合。
这种流量计在测量过程中无需直接接触被测流体，因此可以在高温或高压的环境下安全地进行流量检测。
本文将介绍蒸汽涡街流量计的工作原理及其应用。
蒸汽涡街流量计的构造蒸汽涡街流量计主要由涡街转子、传感器、计算器和输出设备组成。
其中，涡街转子是整个流量计的核心部件，其构造非常简单，由多个薄片状的叶片组成，可以在被测流体中旋转。
传感器则负责检测涡街转子的旋转速度，一般采用霍尔元件或光电传感器等物理传感器。
当涡街转子旋转时，传感器可以感应到每个叶片经过的位置，并将旋转频率转换为电信号输出。
计算器则负责根据传感器输出的信号计算出实际的流量大小，并将测量结果输出到计算机或其他输出设备中。
蒸汽涡街流量计的工作原理蒸汽涡街流量计的工作原理基于涡街效应。
当高速流体流过固定物体时，由于惯性作用，流体会在物体后形成一系列旋转的涡流。
而当这些涡流穿过一个固定的涡街转子时，转子会被推动并开始旋转。
在旋转过程中，涡街转子会发出一定频率的电信号，传感器可以采集到这些信号，并将其转换为数字信号。
计算器则利用这些数字信号计算出流量大小，并将计算结果输出。
需要注意的是，由于蒸汽涡街流量计只适用于测量液体或气体流量，因此在测量过程中需要避免固体颗粒或杂质进入被测流体，否则会影响测量结果。
蒸汽涡街流量计的应用蒸汽涡街流量计广泛应用于石化、化工、电力、纺织、冶金、航空航天、医药等领域，常用来测量液体、气态和蒸汽的流量。
在石油化工生产领域，蒸汽涡街流量计被广泛应用于测量油品、液体化学品以及高压高温下的蒸汽流量；在纺织、冶金等领域，蒸汽涡街流量计则主要用于测量蒸汽的流量；在航空航天、船舶等领域，蒸汽涡街流量计被用于测量燃料、油品等液体流量。
总之，蒸汽涡街流量计是一种性能优异、精度高、可靠性强的流量测量仪器，其工作原理简单而有效，被广泛应用于各行业。
涡街流量计工作原理与结构
涡街流量计工作原理与构造1.工作原理在流体中设置旋涡发生体〔阻流体〕，从旋涡发生体两侧交替地产生有规则的旋涡，这种旋涡称为卡曼涡街，如图1 所示。
旋涡列在旋涡发生体下游非对称地排列。
设旋涡的发生频率为f，被测介质来流的平均速度为U,旋涡发生体迎面宽度为d，表体通径为D,依据卡曼涡街原理，有如下关系式f=SrU1/d=SrU/md〔1〕式中U1--旋涡发生体两侧平均流速，m/s；Sr--斯特劳哈尔数；m--旋涡发生体两侧弓形面积与管道横截面面积之比m = 1- 4 [ l-COT)2 + 曲气管壁xWWWWWX wwwwwx \ \\\\\\\\\\\ \\\\ \ \\\\\\\\w图1 卡曼涡街管道内体积流量qv 为qv= n D2U/4=n D2mdf/4Sr(2)K=f/qv=[ n D2md/4Sr]-1 (3)测定弔能范園0.3 ■ 藉度保证范圉0.2 ■ 0 1 ■ +式中 K--流量计的仪表系数，脉冲数/m3 ( P/m3K 除与旋涡发生体、管道的几何尺寸有关外，还与斯特劳哈尔数有关。
斯 特劳哈尔数为无量纲参数，它与旋涡发生体外形及雷诺数有关，图 2 所示为圆柱 状旋涡发生体的斯特劳哈尔数与管道雷诺数的关系图。
由图可见，在ReD=2<104 7X 106 范围内，Sr 可视为常数，这是仪表正常工作范围。
当测量气体流量 时，VSF 的流量计算式为pTn En f pin 2n’一 ⑷图 2 斯特劳哈尔数与雷诺数关系曲线式中 qVn, qV--分别为标准状态下(0oC 或 20oC, 101.325kPa )和工况下 的体积流量，m3/h ;Pn, P--分别为标准状态下和工况下确实定压力，Pa ；Tn , T--分别为标准状态下和工况下的热力学温度，K ;Zn ，Z--分别为标准状态下和工况下气体压缩系数。
由上式可见，VSF 输出的脉冲频率信号不受流体物性和组分变化的影响， 即仪表系数在肯定雷诺数范围内仅与旋涡发生体及管道的外形尺寸等有关。
涡街流量计工作原理
涡街流量计工作原理涡街流量计是一种常用的流量测量仪器，广泛应用于工业生产中的流体测量领域。
它利用涡街效应来测量流体的流量，具有测量范围广、精度高、稳定性好等优点，因此在工业生产中得到了广泛的应用。
下面将详细介绍涡街流量计的工作原理。
涡街流量计的工作原理基于涡街效应，涡街效应是指当流体通过装有障碍物的管道时，会形成一系列的旋涡，这些旋涡会使得障碍物后面的流体产生周期性的脉动。
而涡街流量计正是利用了这种脉动来测量流体的流量。
涡街流量计的主要组成部分包括流体传感器、转换器和显示仪表。
流体传感器通常由一个安装在管道中的涡街体和一个传感器组成。
当流体通过管道时，涡街体会产生旋涡，传感器可以检测到这些旋涡，并将信号传送给转换器。
转换器是涡街流量计的核心部分，它接收传感器传来的信号，并将其转换成标准的电信号，然后送到显示仪表上显示出来。
通常涡街流量计的转换器会配有微处理器，可以对传感器信号进行处理，从而提高测量精度和稳定性。
涡街流量计的工作原理可以简单概括为，当流体通过管道时，涡街体会产生旋涡，传感器检测到旋涡并将信号传送给转换器，转换器将信号转换成标准的电信号，并送到显示仪表上显示出来。
通过测量旋涡的频率和流体的速度，涡街流量计可以精确地测量流体的流量。
涡街流量计的工作原理使其具有一些优点，首先是测量范围广，涡街流量计可以适用于各种流体的测量，包括液体、气体和蒸汽等。
其次是测量精度高，涡街流量计的测量精度通常可以达到1%以内，因此在工业生产中得到了广泛的应用。
此外，涡街流量计结构简单、稳定性好、维护方便，使用寿命长，因此被广泛应用于工业生产中的流体测量领域。
总之，涡街流量计利用涡街效应来测量流体的流量，其工作原理简单清晰，具有测量范围广、精度高、稳定性好等优点，因此在工业生产中得到了广泛的应用。
希望通过本文的介绍，读者对涡街流量计的工作原理有了更深入的了解。
7.5涡街流量计
混 相 流 体 的 安 装
涡街流量计对上,下游直管段长度的要求
2. 使用注意事项
(1)现场安装完毕通电和通流前的检查
①主管和旁通管上各法兰,阀门,测压,测温 孔及接头应无渗漏现象; ②管道振动情况是否符合说明书规定; ③传感器安装是否正确,各部分电气连接是否 良好.
(2)接通电源静态调试
在通电不通流时转换器应无输出,瞬时流量指示为零, 累积流量无变化,否则首先检查是否因信号线屏蔽或接地不 良,或管道震动强烈而引入干扰信号.如确认不是上述原因 时,可调整转换器内电位器,降低放大器增益或提高整形电 路触发电平,直至输出为零.
7.5.2 安装使用注意事项
1. 安装注意事项 2. 使用注意事项
1. 安装注意事项
涡街流量计对管道流速分布畸变,旋转流和流动脉 动等敏感,对现场管道安装条件应充分重视,遵照 生产厂使用说明书的要求执行. 涡街流量计可安装在室内或室外. 如果安装在地井里,有水淹的可能,要选用涎水型 传感器. 传感器在管道上可以水平,垂直或倾斜安装,但测 量液体和气体时为防止气泡和液滴的干扰,安装位 置要注意
旋涡发生体
旋涡发生体
三角柱旋涡发生体
(2)检测元件
检测旋涡信号方式:
①用设置在旋涡发生体内的检测元件直接检测发 生体两侧差压; ②旋涡发生体上开设导压孔,在导压孔中安装检 测元件检测发生体两侧差压; ③检测旋涡发生体周围交变环流; ④检测旋涡发生体背面交变差压; ⑤检测尾流中旋涡列.
表7.5.1 旋涡发生体和检测方式一览表
(3)通流动态调试
关旁通阀,打开上下游阀门,流动稳定后转换器输出连续的 脉宽均匀的脉冲,流量指示稳定无跳变,调阀门开度,输出 随之改变.否则应细致检查并调整电位器直至仪表输出既无 误触发又无漏脉冲为止. End the 7.5

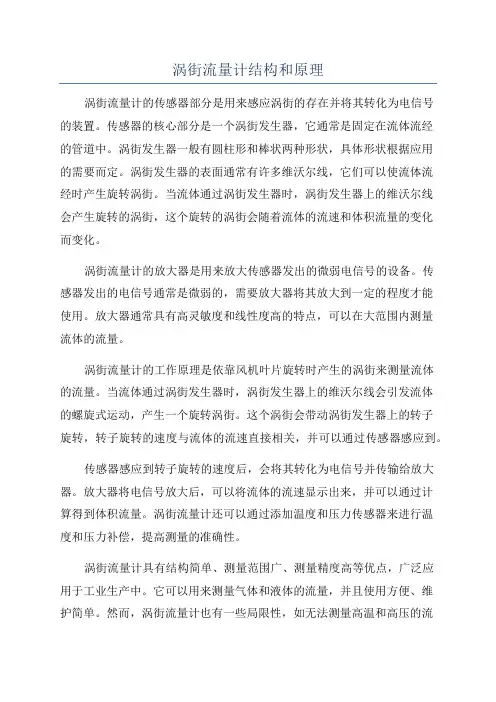

涡街流量计结构和原理
涡街流量计结构和原理涡街流量计的传感器部分是用来感应涡街的存在并将其转化为电信号的装置。
传感器的核心部分是一个涡街发生器，它通常是固定在流体流经的管道中。
涡街发生器一般有圆柱形和棒状两种形状，具体形状根据应用的需要而定。
涡街发生器的表面通常有许多维沃尔线，它们可以使流体流经时产生旋转涡街。
当流体通过涡街发生器时，涡街发生器上的维沃尔线会产生旋转的涡街，这个旋转的涡街会随着流体的流速和体积流量的变化而变化。
涡街流量计的放大器是用来放大传感器发出的微弱电信号的设备。
传感器发出的电信号通常是微弱的，需要放大器将其放大到一定的程度才能使用。
放大器通常具有高灵敏度和线性度高的特点，可以在大范围内测量流体的流量。
涡街流量计的工作原理是依靠风机叶片旋转时产生的涡街来测量流体的流量。
当流体通过涡街发生器时，涡街发生器上的维沃尔线会引发流体的螺旋式运动，产生一个旋转涡街。
这个涡街会带动涡街发生器上的转子旋转，转子旋转的速度与流体的流速直接相关，并可以通过传感器感应到。
传感器感应到转子旋转的速度后，会将其转化为电信号并传输给放大器。
放大器将电信号放大后，可以将流体的流速显示出来，并可以通过计算得到体积流量。
涡街流量计还可以通过添加温度和压力传感器来进行温度和压力补偿，提高测量的准确性。
涡街流量计具有结构简单、测量范围广、测量精度高等优点，广泛应用于工业生产中。
它可以用来测量气体和液体的流量，并且使用方便、维护简单。
然而，涡街流量计也有一些局限性，如无法测量高温和高压的流体，对流体杂质敏感等。
因此，在应用涡街流量计时需要综合考虑其优缺点，选择适合的测量仪器。
一体化涡街流量计的原理
一体化涡街流量计的原理简介流量计是一种用于测量液体或气体流量的仪器。
随着技术的不断发展，涡街流量计成为流量计中的一种重要型号。
涡街流量计依靠涡街的特性来测量流体的流量，其原理是利用涡街动量与热力学定律之间的关系，通过对涡街的转速进行测量，计算出流量。
一体化涡街流量计是目前涡街流量计的一种变体，本文将对其原理进行详细介绍。
组成一体化涡街流量计主要由以下几个组成部分构成： - 流量测量管 - 涡街传感器 - 信号转换器原理涡街流量计的测量原理基于“卡门涡街定理”，即当气体或液体从一个管道中通过时，会产生旋转的涡粒。
在涡街管的周围尺寸上安装了多个涡街，随着流体流动产生的涡旋轮流经过涡街并造成涡街转动，转动的角速度与流速成正比。
因此，涡街流量计可以通过测量涡街转速来确定流体的流量。
传统的涡街流量计主要由两个组成部分构成：在管道中的涡街传感器和信号转换器。
涡街传感器通常是由一个加速线圈和一个接收线圈组成，涡街以相同的角速度旋转并将信号传递到信号转换器。
信号转换器测量这些信号，从而确定流体的流量。
一体化涡街流量计是一种独特的涡街流量计，它将传感器和信号转换器组合成了一个整体，并安装在管道上。
这种流量计也被称为“管道式涡街流量计”。
工作原理一体化涡街流量计的工作原理可以分为三个步骤： 1. 涡街传感器接收涡旋并将信号转发到信号转换器。
2. 信号转换器将涡街传感器传输过来的信号转换成流量信号。
3. 提供测量结果。
一体化涡街流量计的传感器和信号转换器是一体化的，因此其工作原理也有所不同。
其传感器和信号转换器的原理如下：传感器原理在一体化涡街流量计中，传感器通常由一个振荡器和发射线圈/接收线圈组成。
振荡器的作用是产生高频信号，发射线圈则将信号传输到流量计的管道内。
当涡街产生涡旋时，接收线圈将感应到信号，并能够将其转成电信号发送回信号转换器。
信号转换器原理一体化涡街流量计的信号转换器通常由数字处理器和显示器组成。
涡街流量计结构及工作原理
二、特点
由于它兼有无转ቤተ መጻሕፍቲ ባይዱ部件和脉冲数字输出的优点，很有发展前途。
它在流量测量方面有许多的优点，例如使用比较方便，量程比较宽，
能量损失小，不需要重新标定，不仅可用于封闭的管道，还可用于开 放的沟槽等，在现代流量测量中应用越来越广泛。
与涡轮流量计相比，涡街流量计没有可动的机械部件，维护工作
量小，仪表常数稳定；与孔板式流量计相比，涡街流量计测量范围大， 能量损失小，准确度高，安装与维护都比较简单。
涡街流量计
一、结构及工作原理
涡街流量计是20世纪70年代开发和发展起来的，属于流体振荡式流 量计的一种。涡街流量计的外形见图1所示。
图1 涡街流量计结构
图2 涡街流量计工作原理图
它是利用流体在特定流道条件下流动时将会产生振荡，而且振荡的 频率与流速成比例的这一原理设计的，当通流截面一定时，流速又与流 量成正比，因此，测量振荡频率即可测得流量。
涡街流量计的工作原理
涡街流量计的工作原理
首先，涡街流量计的核心部件是涡街传感器，它由一个装有偶极子的转子和一个光电传感器组成。
当流体通过管道时，流体流过转子会产生交替的涡旋，这种交替的涡旋就是涡街效应。
涡街传感器通过感知这些交替的涡旋来测量流体的速度。
其次，涡街传感器通过转子的旋转来产生脉冲信号，这些脉冲信号的频率与流体的速度成正比。
传感器会将这些脉冲信号发送给计算机或显示屏，经过一系列的计算和处理，就可以得到流体的流量。
涡街流量计的工作原理可以用一个简单的比喻来形象地描述，就好像我们在河流中放入一个旋转的浮标，浮标随着水流的冲击而旋转，我们只需要计算浮标旋转的频率，就可以得知河流的流速和流量一样。
另外，涡街流量计还有一些需要注意的工作原理，比如在安装时要保证流体的进出口流线型，避免产生涡流和湍流，影响测量的准确性；同时，流体的密度、粘度等参数也会对测量结果产生影响，需要进行相应的修正和校正。
总的来说，涡街流量计通过感知流体中的涡旋来测量流体的速度，再通过一系列的计算和处理得到流量。
它的工作原理简单直观，测量范围广泛，准确性高，因此在工业生产和科学研究中得到了广泛的应用。
希望通过本文的介绍，读者对涡街流量计的工作原理有了更清晰的认识。
涡街流量计工作原理图
涡街流量计工作原理图涡街流量计的工作原理是在测量管中垂直插入一个柱状物时，流体通过柱状物两侧就交替产生投规律的漩涡（如图所示），这种漩涡就称之为卡门涡街，因此就叫做涡街流量计。
卡门涡街的释放频率与流动速度及柱状物的宽状有关。
涡街流量计原理图示涡街原理（图示）涡街流量计是利用卡门原理和压电技术制造的速度式流量计，传感器输出的频率值与管道中介质流速成正比：Q=3600F/K，F=f=Sr×V/d传感器压力损失：△P≤1.2ρV²式中：F———流量脉冲频率，Hz;V———管道内流体平均流速，m/s;d———漩涡发生体迎流面宽度，m;D———传感器壳体内径，m;Sr———施特劳哈尔数(无量纲);ρ———被测介质密度，kg/m3;QV———工况下的体积流量，m3/h;QG———工况下的质量流量，kg/h;K———涡街流量传感器仪表系数，N/m3。
仪表系数K是流过传感器单位体积流量所产生的脉冲个数n。
每台传感器的K值是经过计量检定装置检定后给出的值，并且是对传感器内所有几何尺寸和物理量进行系统检定。
K值大小随口径变化而变化，同口径K值较接近。
上海有恒测控UH-LUGB涡街流量计具有较宽的测量量程范围、精准度高、压损小，具有较高可靠性及长期稳定性。
机构简单全新外观设计包装，耐高温抗腐蚀性强。
安装维护安全方便，无可动部件、无机械磨损。
常用信号有脉冲或者模拟信号，抗干扰能力及信号强，是目前比较受欢迎的流量计之一。
涡街流量传感器特点1.量程范围涡街流量传感器量程在很小范围时，准确度可达0.5级或更高，量程范围增大，准确度下降。
用于气体计量，好的传感器在1.5级准确度时，量程比可达1∶20~1∶25，即流速为(3~75)m/s。
一般传感器量程比只有1∶8~1∶10。
2.重复性JJG198-1994《速度式流量计》检定规程规定，传感器每个流量点要检测3次，找出最大差值，取全量程所有检测点(一般有5~6个点)的最大差值为重复性，一般为0.2%或0.3%。
涡街流量计的原理及应用
涡街流量计的原理及应用涡街流量计的原理涡街流量计是一种常用的流量测量仪器，基于涡街效应进行测量。
它利用涡轮在流体中流动时形成的旋涡频率与流体速度之间的关系，来测量流体的流量。
涡街流量计的主要组成部分包括涡街传感器和信号转换器。
涡街传感器位于流体管道中，工作时流体通过传感器时会产生涡轮旋转。
涡轮旋转的频率与流体速度成正比。
传感器中还包括一个或多个传感器元件，用来检测涡轮旋转的频率。
信号转换器负责接收传感器输出的信号，并将其转换为标准的电流或电压信号，以供使用者读取和处理。
涡街流量计的优点涡街流量计具有以下几个优点：1.可靠性高：涡街流量计结构简单，没有移动部件，因此不易损坏，具有长时间的稳定性。
2.精度高：涡街流量计的测量精度较高，通常可达到±1%。
3.适用性广：涡街流量计适用于各种流体，包括液体和气体。
同时，它可以在广泛的温度和压力范围内使用。
4.易于安装和维护：涡街流量计的安装相对简单，维护也较为方便。
涡街流量计的应用涡街流量计广泛应用于各个行业中，以下是一些常见的应用领域：1.工业流程控制：涡街流量计可用于监测工业流程中的液体和气体流量，如石油化工、制药、食品加工等。
2.环境监测：涡街流量计可用于监测环境中的液体和气体流量，如环境监测站点、废水处理等。
3.动力设备：涡街流量计可用于监测液体和气体在动力设备中的流量，如锅炉、供暖系统等。
4.水处理：涡街流量计可用于监测水处理系统中的液体流量，如供水管网、水泵站等。
5.HVAC系统：涡街流量计可用于监测暖通空调系统中的流体流量，如冷却水、暖气水等。
涡街流量计的选择与安装在选择涡街流量计时，需要考虑以下几个因素：1.测量介质：要选择适合测量介质的涡街流量计，包括液体或气体的性质、温度和压力等。
2.流量范围：根据实际需求，选择涡街流量计的测量范围，确保其能够满足实际应用要求。
3.环境条件：考虑涡街流量计的安装环境，包括温度、压力和湿度等因素。
涡街流量计说明书
涡街流量计说明书涡街流量计是一种常见的流量测量仪器，被广泛应用于工业生产和科学研究领域。
本文将详细介绍涡街流量计的原理、结构、工作原理以及应用领域。
一、涡街流量计的原理涡街流量计是利用了流体通过管道时产生的涡街效应来测量流量的。
当流体通过具有特殊结构的管道时，会在管道上形成一系列的涡街，这种涡街的频率与流体的速度成正比。
通过对涡街的频率进行测量，可以间接地得到流体的流量信息。
二、涡街流量计的结构涡街流量计主要由测量管、传感器和信号处理器组成。
测量管是涡街流量计的核心部件，其内部的结构可以使流体产生涡街效应。
传感器负责测量涡街的频率，并将其转化为电信号。
信号处理器对传感器输出的信号进行处理和转换，最终得到流体的流量值。
三、涡街流量计的工作原理涡街流量计的工作原理可以分为两个步骤：涡街产生和涡街测量。
1. 涡街产生：当流体通过测量管时，由于测量管的特殊结构，流体会在管道内形成涡街。
涡街的频率与流体的速度成正比，流体速度越大，涡街的频率就越高。
2. 涡街测量：传感器负责测量涡街的频率，并将其转化为电信号。
通常采用的传感器是霍尔传感器或磁敏传感器，它们可以感应到涡街通过时产生的磁场变化。
传感器输出的电信号经过信号处理器的处理和转换，最终得到流体的流量值。
四、涡街流量计的应用领域涡街流量计广泛应用于工业领域的流体控制和计量系统中。
其优点是测量范围广、精度高、可靠性好，适用于多种流体介质的测量。
涡街流量计可用于测量液体、气体和蒸汽等多种介质的流量，被广泛应用于化工、石油、冶金、电力等行业。
在石油工业中，涡街流量计可用于油田采油、炼油厂的流量计量和流程控制。
在化工工业中，涡街流量计可用于化工生产中的流程控制和计量。
在电力工业中，涡街流量计可用于锅炉的供水和排污系统的流量测量。
在冶金工业中，涡街流量计可用于高温和高压条件下的流量测量。
总结：涡街流量计是一种常见的流量测量仪器，利用流体通过管道时产生的涡街效应来测量流量。
涡街流量计的工作原理
涡街流量计的工作原理
涡街流量计是一种常用的流量测量仪器，它通过测量流体在管道中形成的涡街来实现流量的测量。
其工作原理主要包括流体的涡街产生、传感器的信号采集和流量计算三个部分。
首先，当流体通过管道中的节流装置时，会在节流装置的下游形成一系列规则的涡街。
这些涡街的频率与流体的流速成正比，因此可以通过测量涡街的频率来确定流体的流速。
涡街流量计中通常采用的是一对对称排列的涡街发生器，当流体通过这对涡街发生器时，就会形成一系列的交替出现的涡街。
其次，涡街流量计中的传感器会通过不同的方式来检测涡街的频率。
常见的传感器包括磁敏感传感器和光电传感器。
磁敏感传感器通过检测涡街发生器上的磁性材料来实现信号的采集，而光电传感器则是通过检测涡街发生器上的反光片来实现信号的采集。
这些传感器会将检测到的涡街频率信号转化为电信号，并传输给流量计的计算部分。
最后，流量计的计算部分会根据传感器采集到的信号来计算流体的流量。
涡街流量计中常用的计算方法包括脉冲计数法和频率积分法。
脉冲计数法是通过对传感器采集到的涡街频率信号进行计数来实现流量的计算，而频率积分法则是通过对传感器采集到的涡街频率信号进行积分来实现流量的计算。
计算部分会将计算得到的流量值输出，并通常会配备显示屏或输出接口，用于实时显示或传输流量数据。
总的来说，涡街流量计通过测量流体在管道中形成的涡街来实现流量的测量。
其工作原理包括涡街的产生、传感器的信号采集和流量计算三个部分，通过这些步骤来实现对流体流量的准确测量和监控。
涡街流量计工作原理图
m;D———传感器壳体内径，m;Sr———施特劳哈尔
数 (无量纲 );ρ———被测介质密度，
kg/m3;QV———工况下的体积流量 ，m3/h;QG——
—工况下的质量流量 ，kg/h;K———涡街流量传感
器仪表系数，N/m3。
涡街流量计原理
原理
三 仪表系数K是流过传感器单位体积流量所产生 的脉冲个数n。每台传感器的K值是经过计量检 定装置检定后给出的值。
Working principle diagram of vortex flowmeter
涡街流量计工作原理图
目录
壹
概述
贰 涡街流量计原理点
涡街概述
概述 涡街流量计
——上海有恒测控提供
什么是涡街流量计
涡街流量计是根据卡门（Karman）涡街原 理研究生产的测量气体、蒸汽或液体的体 积流量、标况的体积流量或质量流量的体 积流量计。主要用于工业管道介质流体的 流量测量，如气体、液体、蒸汽等多种介 质。
稳定性
涡街流量传感器结构简单，没有磨损、 运动、位移部件，稳定性很好。 经过两 个检定周期(4年)后，其准确度、重复性 和仪表系数仍能达到出厂指标。
涡街流量计特点
⑦大特点
上海有恒测控提供
维护Ⅰ
传感器的探头是将涡流的压力信号转换成电信 号(频率信号)， 检测放大板是将探头的频率 信号整形成脉冲信号，与探头频率等值送出到 显示仪表。
维护Ⅱ
更换检测放大板不影响计量准确度等指标， 即使更换探头，在按照工艺要求的前提下， 也能保证技术指标。在检定周期内不需调整 、校准传感器的任何部件。
振动
涡街流量传感器是靠振动产生频率信号， 在 有强振动环境内，振动产生信号大于流体产生 信号，且检测放大板又无法消除振动信号时， 传感器不能准确计量，由于振动此传感器在无 流量时仍有频率输出， 此为涡街流量传感器 最大缺点。
涡街流量计原理
早在1878年斯特劳哈尔（Strouhal）就刊登了有关 流体振动频率与流速关系旳文章，斯特劳哈尔数就 是表达旋涡频率与阻流体特征尺寸，流速关系旳相 同准则。人们早期对涡街旳研究主要是防灾旳目旳， 如锅炉及换热器钢管固有频率与流体涡街频率合拍 将产生共振而破坏设备。
外部条件几何相同时(几何相同旳管子，流体流过几 何相同旳物体等)，若它们旳雷诺数相等，则流体流动状 态也是几何相同旳(流体动力学相同)。这一相同规律正是 流量测量节流装置原则化旳基础。
热敏电阻法（敏捷度高）：
在三角柱体旳迎流面上对称旳嵌入两个热 敏电阻，热敏电阻中通入恒定旳电流，使 之温度在流体静止旳情况下比流体高出 10℃左右。未起漩时，流体旳温度相同， 交替旋转时，发生漩涡旳一侧，能量损失， 所以流速降低，此侧对电阻旳冷却作用下 降，能够产生一种脉冲。
我国VSF旳生产亦有飞速发展，全国生产厂达数十家， 这种生产热潮国外亦未曾有过。应该看到，VSF尚属 发展中旳流量计，不论其理论基础或实践经验尚较差。 至今最基本旳流量方程经常引用卡曼涡街理论，而此 理论及其某些定量关系是卡曼在气体风洞（均匀流场） 中试验得出旳，它与封闭管道中具有三维不均匀流场 其旋涡分离旳规律是不同旳。至于实践经验更是需要 经过长久应用才干积累。
技术（热敏、超声、应力、应变、电容、 电磁、光电、光纤等）能够构成不同类型 旳VSF。
旋涡发生体和检测方式一览表
旋涡频率检测措施，大致分为两类： 一类是检测旋涡发生时流速变化，采用旳元件有热丝、 热敏电阻、超声波探头等； 另一类是检测旋涡发生时压力变化，采用旳检测元件有 压电元件、应变元件、膜片+压电、膜片+电容等。
涡街流量计结构特点和工作原理
涡街流量计结构特点和工作原理1、结构特点涡街流量计是一种速度式流量计，根据卡门涡街原理来测量气体、蒸汽或液体的体积流量。
主要用于工业管道介质流体的流量测量，能够测量气体、液体、蒸汽等多种介质。
其特点是压力损失小，量程范围大，精度高，在测量工况体积流量时几乎不受流体密度、压力、温度、黏度等参数的影响。
无可动机械零件，因此可靠性高，维护量小，仪表参数能长期稳定。
2、工作原理涡街流量计由漩涡发生体、频率检测器、信号转换器等组成，输出4~20mADC信号或脉冲电压信号。
其工作原理是在流体中设置漩涡发生体，从旋涡发生体两侧交替地产生有规则的漩涡，这种漩涡称为卡门涡列，如图1卡门涡列示意图所示，漩涡列在漩涡发生体下游非对称地排列。
根据大量实验证明，漩涡发声体单侧漩涡产生的频率f、流速v、直径d之间有如下关系：f=Sr×v/d（1）式（1）中：S r为斯特劳哈尔数。
由于S r是雷诺数的函数，由此得到：Q v=A。
×V=A。
×d/S r×f=Σf（2）式（2）中：A。
为流通截面积；Σ为仪表常数。
根据上式可以知道，当斯特劳哈尔数S r为常数时，流量Q v与单侧漩涡产生的频率f成正比关系。
所以，使用检测元件测出漩涡的频率，就可以算出流体的流量。
3、漩涡发声体常见的漩涡发声体有圆柱形、T柱形、三角形等。
圆柱形漩涡发声体的斯特劳哈尔数较大，稳定性也强，压力损失小，但漩涡度较低。
T 柱形漩涡发声体的稳定性高，漩涡强度大，但压损较大。
三角形漩涡发声体的压力损失适中，漩涡强度较大，稳定性也好，使用较多。
UOP丙烷脱氢工艺装置的涡街流量计多使用在氢气介质环境下，对压力损失要求比较严格，故选用的基本都是三角形漩涡发声体。
蒸汽涡街流量计的产品介绍
蒸汽涡街流量计的产品介绍一、工作原理：蒸汽涡街流量计利用了涡旋在流体中产生的频率与流速的关系。
当流体经过流量计内的涡街传感器时，会引起传感器上的薄片产生涡旋，并在薄片两侧产生周期性的压力脉动。
传感器通过检测这些压力脉动的频率，可以计算出流体的流速。
由此，根据流体的流速可以得到流体的流量。
二、结构特点：1.蒸汽涡街流量计通常由薄片、涡街传感器、信号转换器和显示器等组成。
2.薄片是涡街传感器的核心部件，通常由不锈钢材料制成。
它的形状可以是平面翼或二维弯曲翼等，以提高涡旋的产生和传感效果。
3.涡街传感器具有高精度、耐腐蚀、耐高温等特点，适用于多种工况环境。
4.信号转换器可以将传感器采集的压力信号转换为对应的电信号，并进行放大、滤波、计算等处理。
5.显示器用于显示流量计测量到的流量值和其他相关信息。
三、性能参数：1.测量范围广：蒸汽涡街流量计可测量的流量范围广，通常可达到10:1或更大。
2.高精度：蒸汽涡街流量计的精度通常在1%以内，可以满足大多数工业领域的精度要求。
3.可靠性高：蒸汽涡街流量计采用了可靠的传感器和信号转换器，能够在恶劣环境下长时间稳定工作。
4.瞬时流量测量：蒸汽涡街流量计可以实时测量瞬时流量，并能够输出相应的电信号。
5.温度范围广：蒸汽涡街流量计适用于宽温度范围内的流体，通常可测量的温度范围为-40℃至+300℃。
四、应用优势：1.高度稳定性：蒸汽涡街流量计可以在长时间连续工作的情况下保持高度稳定的性能。
2.耐腐蚀性能好：蒸汽涡街流量计通常采用耐腐蚀材料制成，可以适应酸、碱等腐蚀性介质的测量。
3.安装简便：蒸汽涡街流量计体积小，结构紧凑，安装方便，适用于各种不同的管道尺寸和安装条件。
4.维护成本低：蒸汽涡街流量计无需定期维护，使用寿命长，运行成本低。
5.高温环境适应能力强：蒸汽涡街流量计可以在高温环境下正常工作，适用于石化、炼油等行业。
综上所述，蒸汽涡街流量计在工作原理、结构特点、性能参数以及应用优势等方面具有众多的优点。
涡街流量计原理讲解
涡街流量计原理讲解涡街流量计1.1基本原理：流体流经阻挡体或者是特制的元件时，产生了流动振荡，通过测定其振荡频率来反映通过的流量。
1.2特点：优点：无可动部件，寿命长；准确度高，线性范围宽；量程范围宽（100：1）；压力损失小；不受P、t、η、ρ等流体参数变化的影响；气、液均可以使用，可用于大口径管道的气液测量。
缺点：干扰引起的流量振荡时影响较大。
1.3涡街产生原理：涡街流量计是利用流体力学中著名的卡门涡街原理,即在流动的流体中插入一个非流线型断面的柱体,流体流动受到影响,在一定的雷诺数范围内将在柱体下游,均要产生漩涡分离。
当这些漩涡排列成两排、且两例漩涡的间距与同列中两相邻漩涡的间距之比满足下式时,h/l=0.281,就能得到稳定的交替排列漩涡,这种稳定而规则地排列的涡列称为“卡门涡街”。
这个稳定的条件是冯·卡门对于理想涡街研究分析得到的,后来一般把错排稳定的涡街称作“卡门涡街”。
这就是卡门涡街流量计的名称由来,如图1所示图1卡门涡街示意图理论和实验的研究都证明,漩涡分离频率,即单位时间内由柱体一侧分离的漩涡数目f与流体速度V1成正比,与柱体迎流面的宽度d成反比,即:式中f—漩涡分离频率。
S r—斯特劳哈尔数(无量纲)。
对于一定柱型在一定流量范围内是雷诺数的函数。
V1—漩涡发生体两侧的流速,m/s。
d—漩涡发生体迎流宽度m m。
为了计算方便起见,可用管道内平均流速通过试验可以测定S r数,其数值与柱体的断面形状、柱体流道的相对尺寸以及流动雷诺数有关。
大量的试验表明,对于许多经过适当选择的柱型,由于数在很宽的雷诺数范围内可以看成是常数。
一旦柱体和流道的几何尺寸及其形状确定后,f便与成为简单的正比关系,因而检测出漩涡的频率,便可以测得流速,并以此推知其流量。
这就是涡街流量计的基本原理。
当流体流动受到一个垂直于流动方向的非流线形柱体的阻碍时，柱体的下游两侧会发生明显的旋涡，成为卡门涡列，涡列的形成与流体雷诺数有关。
涡街流量计原理及概述
涡街流量计原理及概述在特定的流动条件下，一部分流体动能转化为流体振动，其振动频率与流速（流量）有确定的比例关系，依据这种原理工作的流量计称为流体振动流量计。
目前流体振动流量计有三类：涡街流量计、旋进（旋涡进动）流量计和射流流量计。
流体振动流量计具有以下一些特点：1）输出为脉冲频率，其频率与被测流体的实际体积流量成正比，它不受流体组分、密度、压力、温度的影响；2）测量范围宽，一般范围度可达10：1以上；3）精确度为中上水平；4）无可动部件，可靠性高；5）结构简单牢固，安装方便，维护费较低；6）应用范围广泛，可适用液体、气体和蒸气。
本文仅介绍涡街流量汁（以下简称VSF或流量计）。
VSF是在流体中安放一根（或多根）非流线型阻流体（bluff body），流体在阻流体两侧交替地分离释放出两串规则的旋涡，在一定的流量范围内旋涡分离频率正比于管道内的平均流速，通过采用各种形式的检测元件测出旋涡频率就可以推算出流体的流量。
早在1878年斯特劳哈尔（Strouhal）就发表了关于流体振动频率与流速关系的文章，斯特劳哈尔数就是表示旋涡频率与阻流体特征尺寸，流速关系的相似准则。
人们早期对涡街的研究主要是防灾的目的，如锅炉及换热器钢管固有频率与流体涡街频率合拍将产生共振而破坏设备。
涡街流体振动现象用于测量研究始于20世纪50年代，如风速计和船速计等。
60年代末开始研制封闭管道流量计--涡街流量计，诞生了热丝检测法及热敏检测法VSF。
70、80年代涡街流量计发展异常迅速，开发出众多类型阻流体及检测法的涡街流量计，并大量生产投放市场，像这样在短短几年时间内就达到从实验室样机到批量生产过程的流量计还绝无仅有。
我国VSF的生产亦有飞速发展，全国生产厂达数十家，这种生产热潮国外亦未曾有过。
应该看到，VSF尚属发展中的流量计，无论其理论基础或实践经验尚较差。
至今最基本的流量方程经常引用卡曼涡街理论，而此理论及其一些定量关系是卡曼在气体风洞（均匀流场）中实验得出的，它与封闭管道中具有三维不均匀流场其旋涡分离的规律是不一样的。
涡街流量计原理及概述
涡街流量计原理及概述在特定的流动条件下，一部分流体动能转化为流体振动，其振动频率与流速（流量）有确定的比例关系，依据这种原理工作的流量计称为流体振动流量计。
目前流体振动流量计有三类：涡街流量计、旋进（旋涡进动）流量计和射流流量计。
流体振动流量计具有以下一些特点：1）输出为脉冲频率，其频率与被测流体的实际体积流量成正比，它不受流体组分、密度、压力、温度的影响；2）测量范围宽，一般范围度可达10：1以上；3）精确度为中上水平；4）无可动部件，可靠性高；5）结构简单牢固，安装方便，维护费较低；6）应用范围广泛，可适用液体、气体和蒸气。
本文仅介绍涡街流量汁（以下简称VSF或流量计）。
VSF是在流体中安放一根（或多根）非流线型阻流体（bluff body），流体在阻流体两侧交替地分离释放出两串规则的旋涡，在一定的流量范围内旋涡分离频率正比于管道内的平均流速，通过采用各种形式的检测元件测出旋涡频率就可以推算出流体的流量。
早在1878年斯特劳哈尔（Strouhal）就发表了关于流体振动频率与流速关系的文章，斯特劳哈尔数就是表示旋涡频率与阻流体特征尺寸，流速关系的相似准则。
人们早期对涡街的研究主要是防灾的目的，如锅炉及换热器钢管固有频率与流体涡街频率合拍将产生共振而破坏设备。
涡街流体振动现象用于测量研究始于20世纪50年代，如风速计和船速计等。
60年代末开始研制封闭管道流量计--涡街流量计，诞生了热丝检测法及热敏检测法VSF。
70、80年代涡街流量计发展异常迅速，开发出众多类型阻流体及检测法的涡街流量计，并大量生产投放市场，像这样在短短几年时间内就达到从实验室样机到批量生产过程的流量计还绝无仅有。
我国VSF的生产亦有飞速发展，全国生产厂达数十家，这种生产热潮国外亦未曾有过。
应该看到，VSF尚属发展中的流量计，无论其理论基础或实践经验尚较差。
至今最基本的流量方程经常引用卡曼涡街理论，而此理论及其一些定量关系是卡曼在气体风洞（均匀流场）中实验得出的，它与封闭管道中具有三维不均匀流场其旋涡分离的规律是不一样的。
法兰卡装式涡街流量计的结构原理
法兰卡装式涡街流量计的结构原理引言流量计是工业生产中广泛使用的一种测量仪器。
而涡街流量计作为其中的一种，由于其结构简单、测量稳定可靠等特点，在流量测量领域中受到广泛应用。
而本文将着重介绍一种常用的涡街流量计–法兰卡装式涡街流量计的结构原理。
法兰卡装式涡街流量计的基本原理涡街流量计是通过测量流体流经管道时激发的涡街的频率来确定流量的。
法兰卡装式涡街流量计则是在传统设计基础上添加了法兰卡，该结构可以更方便地安装在现有管道上，并且不需要切断管道。
其结构如图所示：法兰卡装式涡街流量计结构示意图：+---------------------+| || +-----------+ || | | || | 涡轮桨叶 | || | | || +-----------+ || |+++++++++++++++++++++++法兰卡其中，涡轮桨叶是由不同材质制成的，通道有不同的宽度，采用多级减振器设计来减少涡旋干扰。
当流体通过管道时，涡轮桨叶会发生旋转，而旋转的速度与流体流速呈线性关系。
因此，通过计算涡轮桨叶的旋转速度，可以精确地测量流体的流量。
法兰卡装式涡街流量计的附加功能除了测量流量，法兰卡装式涡街流量计还具有其他的重要功能，包括：温度测量涡街流量计会在运行之前校准，以确保其测量精度。
涡街流量计的测量是基于温度和密度的参数计算得出，因此温度测量功能允许涡街流量计测量流体的温度，从而更准确地计量流量。
压力补偿涡轮桨叶旋转受到流体的压力和阻力影响。
因此，法兰卡装式涡街流量计还具有压力补偿功能，以消除风险，确保测量准确度。
数据输出法兰卡装式涡街流量计通过模拟信号或数字信号输出所测量的流量，简化了数据的转换和处理，使得数据更加易于处理。
总结法兰卡装式涡街流量计是一种常用的流量计测量仪器，由于其结构简单、测量稳定可靠等特点，在实际应用中被广泛应用。
其基本原理是利用涡轮桨叶随着流体流速的变化而旋转的特性测量流量，可以快速测量不同颜色和类型的介质的流量，具有很强的实用价值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Qmax—20mA电流对应的流量值
流动方向
旋涡
F=St×V/d
斯特劳哈尔数是涡街流量计的重要系数，在曲线的St≈0.17的平直部分，旋涡的频率与流速成正比， 所以检出频率就可求得流速，从而达到测量管道内流体流量的目的。
可以到ｈｔｔｐ：／／ｗｗｗ．ｙｈｌｌｊ．ｃｏｍ／．这里面进行浏览查看
这些交替变化的旋涡就形成了一系列交替变化的压力脉动，该压力作用在检测探头上，便产生了与 旋涡同频率的交变电信号，经过信号放大器放大、滤波、整形处理后，输出脉冲频率信号。该脉冲信号 可以直接远传，也可再转换成4～20mA信号远传。
涡街流量计基本结构原理介绍
涡街流量计是根据卡门涡街理论，利用了流体的自然振动原理，以压电晶体或差动电容作为检测部 件而制成的一种速度式流量仪表。
本产品采用独特的差动技术，配合隔离、屏蔽、滤波等措施，克服了同类产品抗震性差，噪声大， 小信号数据紊乱等问题，并采用了独特的检测探头封装新技术和防护措施，保证了产品的可靠性。
该仪表具有量程比宽，精度高，安装维护方便和介质适应性广等一系列优点。可广泛应用于石油、 化工、冶金、机械、食品、造纸、医药，以及城市管道供热、供水、煤气等行业的各种低粘度液体、气 体、蒸汽等单相流体的工艺计量和节能管理。
① 法兰 ② 紧固螺栓 ③ 表体 ④ 旋涡发生体 ⑤ 检测探头 ⑥ 表杆 ⑦ 锁紧螺母 ⑧ 放大器壳体
涡街流量计的基本原理是卡门涡街现象，当介质以一定的速度流过三角柱型的旋涡发生体时，它的 两侧就形成了交替变化的两排旋涡，这种旋涡被称为卡门涡街。斯特劳哈尔在卡门涡街理论的基础上又 出了卡门涡街的频率与流体的流速成正比，并给出了频率与流速的关系式：
式中：F—旋涡频率 V—流体流速 d—旋涡发生体迎流面宽度 St—斯特劳哈尔数（无量纲）
产品有基本型、差压型、温压补偿一体型三种测量型式，基本型测量单一工况流量信号，差压补偿 型直接测量质量流量，温压补偿一体型可同时测量温度、压力、流量信号，经补偿后输出标况体积流量 或质量流量。产品有管道式和插入式两种结构型式，可现场显示，也可远距离传输，每种型式都有高 温、高压、防腐、防爆等规格，又有整体和分体结构，以适应不同的测量介质和安装环境。
