涡街流量计的工作原理分析及应用
涡街流量计的原理及其应用

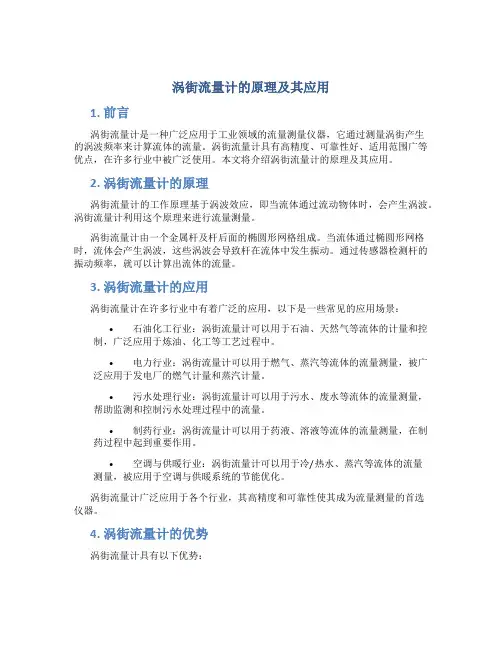

涡街流量计的原理及其应用1. 前言涡街流量计是一种广泛应用于工业领域的流量测量仪器，它通过测量涡街产生的涡波频率来计算流体的流量。
涡街流量计具有高精度、可靠性好、适用范围广等优点，在许多行业中被广泛使用。
本文将介绍涡街流量计的原理及其应用。
2. 涡街流量计的原理涡街流量计的工作原理基于涡波效应，即当流体通过流动物体时，会产生涡波。
涡街流量计利用这个原理来进行流量测量。
涡街流量计由一个金属杆及杆后面的椭圆形网格组成。
当流体通过椭圆形网格时，流体会产生涡波，这些涡波会导致杆在流体中发生振动。
通过传感器检测杆的振动频率，就可以计算出流体的流量。
3. 涡街流量计的应用涡街流量计在许多行业中有着广泛的应用，以下是一些常见的应用场景：•石油化工行业：涡街流量计可以用于石油、天然气等流体的计量和控制，广泛应用于炼油、化工等工艺过程中。
•电力行业：涡街流量计可以用于燃气、蒸汽等流体的流量测量，被广泛应用于发电厂的燃气计量和蒸汽计量。
•污水处理行业：涡街流量计可以用于污水、废水等流体的流量测量，帮助监测和控制污水处理过程中的流量。
•制药行业：涡街流量计可以用于药液、溶液等流体的流量测量，在制药过程中起到重要作用。
•空调与供暖行业：涡街流量计可以用于冷/热水、蒸汽等流体的流量测量，被应用于空调与供暖系统的节能优化。
涡街流量计广泛应用于各个行业，其高精度和可靠性使其成为流量测量的首选仪器。
4. 涡街流量计的优势涡街流量计具有以下优势：•高精度：涡街流量计可以实现高精度的流量测量，误差通常小于1%，可满足大多数流量测量的要求。
•可靠性好：涡街流量计采用结构简单的设计，没有流道和旋转轴承，因此具有较长的使用寿命和可靠性。
•响应迅速：涡街流量计的响应时间通常在毫秒级别，可以快速响应流量变化。
•适用范围广：涡街流量计适用于液体、气体等不同介质的流量测量，具有广泛的适用性。
5. 涡街流量计安装与维护涡街流量计的安装和维护对于保证其正常运行和准确测量流量至关重要。
涡街流量计用途安全操作及保养规程
涡街流量计用途安全操作及保养规程涡街流量计是一种广泛使用于工业、化工、石油、天然气等领域中的流量测量仪器。
在使用涡街流量计时，为了避免安全事故和设备故障的发生，需要进行安全操作和保养。
本文将阐述涡街流量计的用途、安全操作和保养规程。
1. 涡街流量计的用途及工作原理涡街流量计是一种基于科尔摩根涡街效应原理的流量计。
其测量原理是通过一系列的板叶随流体的流速旋转，通过检测板叶的旋转来计算流体的流量。
因此涡街流量计具有精度高、可靠性好、波动小等特点。
涡街流量计可广泛应用于各种流体介质的流量测量，比如石油、化工、食品、医药、水处理等行业。
其主要用途包括：工业过程控制、化学反应器的控制、加油站的油品测量等。
2. 涡街流量计的安全操作规程为了确保涡街流量计的安全操作，以下是涡街流量计的安全操作规程：2.1 使用前的检查在使用涡街流量计前，需要进行以下检查工作：•仔细检查涡街流量计的外观是否完好，是否有明显的损坏；•检查联接管路、阀门、管件等是否安装正确，是否漏气、漏油；•检查电源是否正常；•通过使用涡街流量计便携式校验器或者使用确认数字/无磁数字式指示器，校验确认涡街流量计的测量值是否与校正值相符合。
2.2 涡街流量计的启动和停止在涡街流量计启动前，需要确保已满足以下条件：•满足流体处理系统的总控制检查要求；•涡街流量计的阀门已开启；•确保流体处理系统的压力已经稳定；•确保涡街流量计不会因为环境条件或者设备错误而导致损坏或者操作失败。
在停止涡街流量计前，必须使用涡街流量计控制面板的停止键，因为其他操作可能会导致错误。
###2.3 涡街流量计操作过程中的安全注意事项涡街流量计在操作过程中也需要注意以下问题：•严禁将涡街流量计强制连接电路，否则可能会损坏设备；•在涡街流量计操作过程中不允许将任何物品放在涡街流量计上面，以防止物品滑落导致设备损坏；•切勿使用力拉拗、碰撞涡街流量计部件，以免影响测量准确性；•防止过热物质接触涡街流量计，这样会影响涡街流量计的精确度。
横河涡街流量计工作原理及安装注意事项
横河涡街流量计是一种常用的流量测量仪器，广泛应用于工业生产过程中。
本文将介绍横河涡街流量计的工作原理以及安装注意事项。
一、横河涡街流量计的工作原理横河涡街流量计是利用涡街效应来测量流体流速的仪器。
其工作原理主要包括以下几个方面：1. 流体通过管道内的流速变化造成的涡街现象。
2. 涡街传感器检测流体通过时产生的涡街信号。
3. 通过涡街信号的频率和振幅来计算流体的流速和流量。
横河涡街流量计能够通过测量流体引起的涡街信号来准确地测量流体的流速和流量。
二、横河涡街流量计的安装注意事项1. 安装位置横河涡街流量计的安装位置应该选择在流体流速稳定的地方，并且要保证管道内没有明显的振动和干扰。
安装位置也要方便维护和维修。
2. 安装方法在安装横河涡街流量计时，需要注意以下几点：a. 要保证安装过程中管道内无杂质，以免影响测量准确度。
b. 安装时要严格按照产品说明书中的示意图和安装要求进行，确保安装正确。
c. 在安装好流量计后，要进行严格的检查和测试，确认其工作正常。
3. 电气连接横河涡街流量计的电气连接也是十分重要的一步，要注意以下几点：a. 电源接线要牢固可靠，不得有松动和接触不良的情况。
b. 信号线接线要正确，不得接反或短路，以免影响测量准确度。
c. 在接线后要进行电气测试，以确保信号稳定可靠。
4. 防护措施为了确保横河涡街流量计的正常使用，安装后要做好防护措施，防止受到外部环境的影响和损坏。
以上就是关于横河涡街流量计工作原理及安装注意事项的介绍。
希望本文能给大家带来一些帮助，让大家在实际应用中更加准确地使用横河涡街流量计。
横河涡街流量计是一种精密的流量测量仪器，被广泛应用于石油化工、电力、冶金、化工、水泥、纺织、食品、制药、市政、金属、矿山等行业的流体控制和流量测量领域。
在实际的安装和使用过程中，人们需要对其工作原理和安装注意事项有更进一步的了解，以确保其准确、稳定地工作。
工作原理方面，横河涡街流量计采用了涡街效应来进行流速的测量。
涡街流量计的工作原理和特点 流量计技术指标
涡街流量计的工作原理和特点流量计技术指标涡街流量计的工作原理是在流体中设置旋涡发生体，从而发生体两侧交替地产生有规定的旋涡，旋涡列在旋涡发生体下游非对称地排列，产生确定的频率，通过公式f=St*v/（1—1.27d/D）*d，（St为斯特劳哈尔数，为无量纲数，与旋涡发生体及雷诺数有关；v为流速；d为发生体迎面宽度；D为公称通径）即可得出流速。
一般的来说，涡街流量计输出信号（频率）不受流体物性和组分变化的影响，是指仪表系数仅与旋涡发生体形状和尺寸以及雷诺数有关。
它的优点是：结构简单坚固，安装维护便利；适用多种类流体，液、气、蒸汽及部分混合相皆适用；精准明确度较高，一般达±1%R左右；流量范围宽，可达10：1或20：1或更大；压头损失小；无零点飘移；价格相对便宜；缺点是：不适于低雷诺数Re＜20000的情况，对高粘度、低流速、小口径的使用有限制；对环境的要求较高，应尽量杜绝有振动的场所，且上游侧需要有较长的直管段；仪表系数较低，口径愈大愈低。
信号辨别率降低，故口径不宜过大，一般应用于DN15～DN300mm。
1.优点涡街流量计结构简单坚固，安装维护便利（与节流式差压流量计相比较，无需导压管和三阀组等，削减泄漏、堵塞和冻结等）。
适用流体种类多，如液体、气体、蒸气和部分混相流体。
精准明确度教高（与差压式，浮子式流量计比较），一般为测量值的（±1%～±2%）压损小（约为孔板流量计1/4～1/2）。
输出与流量成正比的脉冲信号，适用于总量计量，无零点漂移；在确定雷诺数范围内，输出频率信号不受流体物性（密度，粘度）和组分的影响，即仪表系数仅与旋涡发生体及管道的形状尺寸有关，只需在一种典型介质中校验而适用于各种介质。
2、局限性涡街流量计不适用于低雷诺数测量（ReD≥2×104），故在高粘度、低流速、小口径情况下应用受到限制。
旋涡分别的稳定性受流速分布畸变及旋转流的影响，应依据上游侧不同形式的阻流件配置充分长的直管段或装设流动调整器（整流器），一般可借鉴节流式差压流量计的直管段长度要求安装。
涡街流量计的原理及应用

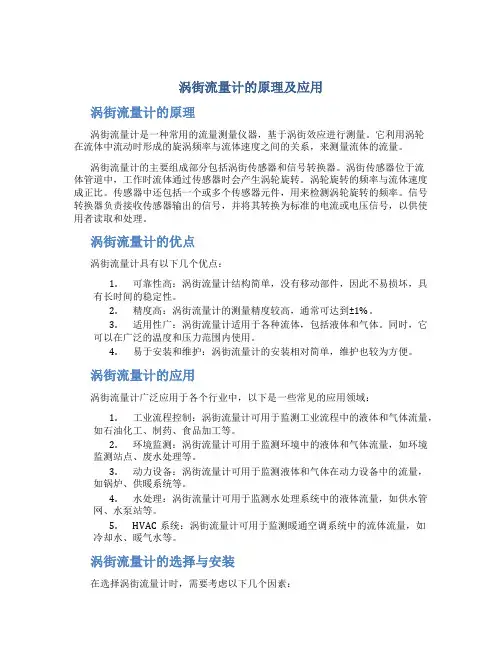

涡街流量计的原理及应用涡街流量计的原理涡街流量计是一种常用的流量测量仪器，基于涡街效应进行测量。
它利用涡轮在流体中流动时形成的旋涡频率与流体速度之间的关系，来测量流体的流量。
涡街流量计的主要组成部分包括涡街传感器和信号转换器。
涡街传感器位于流体管道中，工作时流体通过传感器时会产生涡轮旋转。
涡轮旋转的频率与流体速度成正比。
传感器中还包括一个或多个传感器元件，用来检测涡轮旋转的频率。
信号转换器负责接收传感器输出的信号，并将其转换为标准的电流或电压信号，以供使用者读取和处理。
涡街流量计的优点涡街流量计具有以下几个优点：1.可靠性高：涡街流量计结构简单，没有移动部件，因此不易损坏，具有长时间的稳定性。
2.精度高：涡街流量计的测量精度较高，通常可达到±1%。
3.适用性广：涡街流量计适用于各种流体，包括液体和气体。
同时，它可以在广泛的温度和压力范围内使用。
4.易于安装和维护：涡街流量计的安装相对简单，维护也较为方便。
涡街流量计的应用涡街流量计广泛应用于各个行业中，以下是一些常见的应用领域：1.工业流程控制：涡街流量计可用于监测工业流程中的液体和气体流量，如石油化工、制药、食品加工等。
2.环境监测：涡街流量计可用于监测环境中的液体和气体流量，如环境监测站点、废水处理等。
3.动力设备：涡街流量计可用于监测液体和气体在动力设备中的流量，如锅炉、供暖系统等。
4.水处理：涡街流量计可用于监测水处理系统中的液体流量，如供水管网、水泵站等。
5.HVAC系统：涡街流量计可用于监测暖通空调系统中的流体流量，如冷却水、暖气水等。
涡街流量计的选择与安装在选择涡街流量计时，需要考虑以下几个因素：1.测量介质：要选择适合测量介质的涡街流量计，包括液体或气体的性质、温度和压力等。
2.流量范围：根据实际需求，选择涡街流量计的测量范围，确保其能够满足实际应用要求。
3.环境条件：考虑涡街流量计的安装环境，包括温度、压力和湿度等因素。
涡街流量计说明书
涡街流量计说明书涡街流量计是一种常见的流量测量仪器，被广泛应用于工业生产和科学研究领域。
本文将详细介绍涡街流量计的原理、结构、工作原理以及应用领域。
一、涡街流量计的原理涡街流量计是利用了流体通过管道时产生的涡街效应来测量流量的。
当流体通过具有特殊结构的管道时，会在管道上形成一系列的涡街，这种涡街的频率与流体的速度成正比。
通过对涡街的频率进行测量，可以间接地得到流体的流量信息。
二、涡街流量计的结构涡街流量计主要由测量管、传感器和信号处理器组成。
测量管是涡街流量计的核心部件，其内部的结构可以使流体产生涡街效应。
传感器负责测量涡街的频率，并将其转化为电信号。
信号处理器对传感器输出的信号进行处理和转换，最终得到流体的流量值。
三、涡街流量计的工作原理涡街流量计的工作原理可以分为两个步骤：涡街产生和涡街测量。
1. 涡街产生：当流体通过测量管时，由于测量管的特殊结构，流体会在管道内形成涡街。
涡街的频率与流体的速度成正比，流体速度越大，涡街的频率就越高。
2. 涡街测量：传感器负责测量涡街的频率，并将其转化为电信号。
通常采用的传感器是霍尔传感器或磁敏传感器，它们可以感应到涡街通过时产生的磁场变化。
传感器输出的电信号经过信号处理器的处理和转换，最终得到流体的流量值。
四、涡街流量计的应用领域涡街流量计广泛应用于工业领域的流体控制和计量系统中。
其优点是测量范围广、精度高、可靠性好，适用于多种流体介质的测量。
涡街流量计可用于测量液体、气体和蒸汽等多种介质的流量，被广泛应用于化工、石油、冶金、电力等行业。
在石油工业中，涡街流量计可用于油田采油、炼油厂的流量计量和流程控制。
在化工工业中，涡街流量计可用于化工生产中的流程控制和计量。
在电力工业中，涡街流量计可用于锅炉的供水和排污系统的流量测量。
在冶金工业中，涡街流量计可用于高温和高压条件下的流量测量。
总结：涡街流量计是一种常见的流量测量仪器，利用流体通过管道时产生的涡街效应来测量流量。
涡街流量计的原理
涡街流量计的原理一、涡街流量计概述涡街流量计是一种常用的温度、压力和流量测量仪表，广泛应用于石油、化工、冶金、电力等工业领域。
它利用流体流经流量计时产生的涡旋，通过检测涡旋频率来测量流体的流量。
本文将详细介绍涡街流量计的原理、工作方式以及其在工业生产中的应用。
二、涡街流量计工作原理涡街流量计利用流体通过管道时产生的涡旋来测量流体的流量。
其主要由涡街传感器和信号处理器组成。
1. 涡街传感器涡街传感器是涡街流量计的核心部分，它利用流体流经传感器时产生的涡旋来测量流量。
传感器由一个线圈和一个薄膜板组成。
当流体通过传感器时，流体对薄膜板施加压力，导致薄膜板振动。
这种振动产生的涡旋频率与流体的流速成正比。
2. 信号处理器信号处理器用于测量和处理传感器产生的涡旋信号。
传感器产生的涡旋信号通过线圈传递给信号处理器。
信号处理器通过计算涡旋的频率来测量流体的流速，并将结果转换为标准的电信号输出。
三、涡街流量计的工作方式涡街流量计是一种被动式的测量仪表，其工作不需要外部能量输入。
它通过检测流体流经传感器时产生的涡旋来测量流量。
具体工作方式如下：1. 流体流经传感器流体通过管道流经涡街流量计的传感器。
流体对传感器的薄膜板施加压力，导致薄膜板振动。
振动产生的涡旋沿着流体的流向形成，涡旋的频率与流体的流速成正比。
2. 信号采集与处理涡街传感器产生的涡旋信号通过线圈传递给信号处理器。
信号处理器对涡旋信号进行采集和处理。
它根据涡旋的频率计算出流体的流速，并将结果转换为标准的电信号输出。
3. 流量计显示与记录流量计的输出信号可以通过显示装置直接显示流体的流量信息。
同时，流量信息也可以通过数据记录仪进行记录和储存，以供后续分析和处理。
四、涡街流量计的优势和应用涡街流量计具有以下优点，使其在工业生产中得到广泛应用：1. 高精度涡街流量计具有较高的测量精度，测量范围广，适用于不同介质的流量测量。
2. 可靠稳定涡街流量计结构简单、稳定可靠，无可动部件，几乎不需要维护。
涡街流量计的测量介绍
涡街流量计的测量介绍涡街流量计是一种通过涡轮旋转转数实现流量测量的仪器。
它的工作原理是利用涡街轮旋转的频率来推断流体体积流量。
该仪器广泛应用于不同行业中，包括石油天然气、水处理、化学、食品和制药等领域。
在此文档中，我们将深入介绍涡街流量计的工作原理、测量指标、类型和优点。
工作原理涡街流量计的运作基于两个基础原理。
第一，由于流体的作用，涡街轮旋转。
第二，涡街轮旋转的速度与流体体积流量成正比。
当液体通过管道流动时，它会使涡街轮旋转，同时在轮叶上形成旋涡。
这些旋涡会在一定的频率下与轮子发生共振，测量出液体的流动量。
测量指标涡街流量计的测量指标包括流量、温度、压力和密度。
其中，最基本的测量指标是流量，通常以立方米/小时或英尺/分钟表示。
温度通常以摄氏或华氏度表示，压力以帕斯卡（Pa）或英镑力/平方英寸（psi）表示。
密度通常以千克/立方米或磅/立方英尺表示。
类型涡街流量计有许多不同的类型。
其中最常见的是机械式涡街流量计和电势式涡街流量计。
机械式涡街流量计通常由一组涡街轮和机械传感器组成。
当涡街轮旋转时，它会驱动机械传感器产生旋转力矩。
根据力矩的大小可以决定流量大小。
电势式涡街流量计采用电磁感应原理。
当涡街轮旋转时，它会随之引起电动势变化，从而产生流量信号。
这些信号经过特定的计算过程可以配合外部组件实现流量计量。
优点涡街流量计具有许多优点。
首先，它们可以适用于非常广泛的流体类型，包括水、石油、气体和蒸汽等。
其次，涡街流量计可以在很宽的流量范围内进行测量，并且具有快速响应时间和高精度。
此外，涡街流量计还具有较小的压降和阻力损失，可以用于高粘度和腐蚀性液体的流量测量。
最后，涡街流量计还可以在低流速下进行精确测量。
总结涡街流量计是一种常用的流量测量仪器。
它的工作原理基于流体的涡轮旋转频率推断流量，可以在广泛的流量范围内进行测量并具有快速响应时间和高精度。
涡街流量计适用于广泛的流体类型，并且在高粘度和腐蚀性液体的流量测量方面具有优势。
涡街流量计工作原理
涡街流量计工作原理
涡街流量计通过涡街发生器产生的涡街作用原理来测量流体的流量。
其工作原理如下：
1. 流体进入涡街流量计后，首先经过一个流体进口。
进口处通常设有一个圆锥形收缩管，用于引导流体进入流量计并形成一定的流速。
2. 流体进入流量计后，经过一个特殊设计的涡街发生器。
涡街发生器通常由一个金属材料制成的悬臂式挡板组成，在流体中产生周期性涡流。
3. 流过涡街发生器的流体会产生涡街效应，即流体会在挡板两侧交替产生旋涡。
4. 产生的旋涡将会在挡板后面形成一个交替出现的涡街，涡街的频率与流体的流速成正比。
5. 涡街后的流体继续通过一个涡街检测器，涡街检测器通常由一个传感器和一个电子设备组成。
6. 传感器通常采用霍尔元件或光电元件，用于检测涡街的旋涡频率。
7. 电子设备会根据传感器检测到的旋涡频率来计算流体的流速，然后根据管道的截面积计算出流体的流量。
8. 测量结果可以通过显示屏或输出接口展示，以便实时监测和记录流体的流量。
总的来说，涡街流量计通过检测涡街效应，并将涡街的频率转换成流体的流速，进而计算出流体的流量。
这种测量方法具有结构简单、精度高、可靠性好等优点，并广泛应用于工业流体流量测量领域。
涡街流量计的原理
涡街流量计的原理
涡街流量计是一种常用的流量测量仪器，广泛应用于工业生产中。
它的原理是基于涡街效应，通过测量流体经过涡街流量计时产生的涡街频率来计算流体的流量。
涡街效应是指当流体流过固定在管道中心的柱状体时，会形成一系列的涡旋。
这些涡旋的频率与流体的流速成正比，因此可以通过测量涡旋的频率来间接测量流体的流速和流量。
涡街流量计利用这一原理，将柱状体固定在管道中心，并安装传感器来检测涡旋的频率，从而实现对流体流量的准确测量。
涡街流量计具有结构简单、稳定可靠、精度高等优点，广泛应用于水利、化工、石油、冶金等领域。
它适用于对各种液体、气体、蒸汽的流量测量，具有一定的通用性和适用性。
涡街流量计的工作原理可以简单描述为：当流体通过管道流过涡街流量计时，柱状体会引发涡旋的产生，传感器检测到这些涡旋的频率，并将其转化为电信号输出。
经过一系列的处理和计算，就可以得到流体的流量值。
涡街流量计的精度受到多种因素的影响，如流体的性质、管道的直径、流速范围等。
因此在使用涡街流量计时，需要根据实际情况选择合适的型号和参数，以确保测量的准确性和可靠性。
除了精度外，涡街流量计还具有一定的测量范围和压力损失。
在实际应用中，需要根据流体的性质和工艺要求选择合适的涡街流量计，以满足流量测量的需求。
总的来说，涡街流量计作为一种常用的流量测量仪器，具有结构简单、稳定可靠、精度高等优点，广泛应用于工业生产中。
通过利用涡街效应的原理，实现对流体流量的准确测量，为工业生产提供了重要的技术支持。
涡街流量计的精度研究与应用
涡街流量计的精度研究与应用涡街流量计是一种常用的流量计算仪器，它利用涡街激振的原理，测量流体的流速和流量。
相对于其它流量计，涡街流量计具有精度高、输出信号稳定、测量范围宽等特点。
今天我们来探讨一下涡街流量计的精度研究与应用。
一、涡街流量计的工作原理涡街流量计主要是通过利用涡街振动原理来测量流体的速度和流量。
当流体通过涡街流量计时，流体对着安装在管道中间的涡街叶片引起了一个交替的涡街街数，这种涡街街数的变化引起了传感器中的振动，进而产生一个输出信号。
通过测量这个信号的频率或脉冲数，我们可以精确地测量流体的速度和流量。
二、涡街流量计的精度研究涡街流量计是一类高精度的流量计，但是其精度受到许多因素的影响。
在涡街流量计的生产和应用过程中，有很多重要的精度参数需要考虑，例如测量范围、测量精度、采样率等等。
涡街流量计的精度研究主要集中在以下两个方面：1. 精度评定精度评定是涡街流量计精度研究的最基本方法。
精度评定主要是对涡街流量计进行一系列实验，通过比较实测数据和标准值来评估涡街流量计的精度。
涡街流量计的传感器采用的是一种压电传感器，由于传感器与流体的接触，会形成一定的动态摩擦，从而在一定的条件下，会对涡街流量计产生一定的误差。
因此，在精度评定中需要将摩擦误差考虑在内，使得评定结果更为准确。
2. 精度补偿精度补偿主要是通过加入一些辅助设备，如软件控制器、多传感器测量等，来进一步提高涡街流量计的精度。
这种方法通常针对某些特定的情况下，比如流量较小、流速变化较大等情况进行补偿。
通过这种方法，可以有效地提升涡街流量计的精度和可靠性，提高测量的准确性。
三、涡街流量计的应用由于其高精度、可靠性好等特点，涡街流量计在现代工业生产中得到了广泛的应用。
涡街流量计适用于各种介质和环境，可以测量液体、气体甚至颗粒物质的流量。
其主要应用领域如下：1. 石化工业：涡街流量计广泛应用于液化气储存等领域。
2. 化学工业：涡街流量计主要用于精密化学品的计量和流量检测。
涡街流量计的性能及应用介绍
涡街流量计的性能及应用介绍一、涡街流量计的工作原理涡街流量计是基于卡门涡街效应的原理工作的，当介质通过涡街流量计内的流量传感器时，会在涡街流量计内产生一系列旋涡，这些旋涡会作用在流量传感器上，产生压力脉动。
涡街流量计通过检测这些压力脉动来确定流体的流速，并据此计算出流量。
涡街流量计的主要部件有涡街传感器、信号转换器和显示仪表。
涡街传感器是涡街流量计的核心部件，一般由一个S形传感器和一个涡轮组成。
当涡街传感器安装在管道中，流体通过时会使涡轮旋转，旋转速度与流体的流速成正比。
信号转换器接收涡轮生成的脉动信号，并转换成标准的电信号输出到显示仪表上，以实现对流量值的测量和显示。
二、涡街流量计的性能特点1.高精度：涡街流量计的测量精度高，通常可达到±1%~±0.5%。
2.宽测量范围：涡街流量计适用于多种液体和气体介质的流量测量，流量范围广。
3.快速响应：涡街流量计的响应速度较快，一般在0.05s以内，适用于对瞬时流量变化较大的应用场景。
4. 高耐压性：涡街流量计能承受高压力的应用环境，可达到100Mpa以上的额定压力。
5.耐腐蚀性：涡街流量计可采用不同材质制作，能适应不同介质的测量要求，具有良好的耐腐蚀性。
6.长寿命：涡街流量计的传感器无移动部件，不易磨损，寿命长。
三、涡街流量计的应用领域1.工业流程控制：涡街流量计广泛应用于工业流程的流量控制和监测，如化工、石油、天然气、制药等行业。
2.锅炉喂水系统：涡街流量计可用于锅炉喂水系统中，监测和控制锅炉供水的流量，保证锅炉的安全和稳定运行。
3.石油钻井：涡街流量计可用于石油钻井中，对钻井液的流量进行实时监测和控制，确保钻井作业的顺利进行。
4.燃气计量：涡街流量计可用于燃气计量系统中，对燃气的流量进行精确测量，实现计量收费。
5.自动化控制系统：涡街流量计可与自动化控制系统结合，实现对流量的实时监测和控制。
总结：涡街流量计具有高精度、宽测量范围、快速响应、高耐压性、耐腐蚀性和长寿命等特点，被广泛应用于工业流程控制、锅炉喂水系统、石油钻井、燃气计量和自动化控制等领域。
涡街的原理
涡街的原理
涡街流量计是一种常用的流量测量仪表，它能够对各种流体介质的流量进行准确测量，广泛应用于石油、化工、冶金、水处理等行业。
涡街流量计的工作原理是基于涡街效应的，它利用介质流动时的涡街运动来进行流量测量。
本文将深入介绍涡街流量计的内部构造和工作原理，以便更好地理解它的工作原理。
涡街流量计的工作原理：
涡街流量计的工作原理基于涡街效应，当流体通过涡街流量计时，流体的动能将被转换成旋转运动的涡轮动能，涡轮受到液体的冲击作用会开始旋转。
涡轮的旋转速度与介质流量成正比，因此可以通过检测涡轮的旋转速度来测量介质的流量。
涡街流量计的测量范围通常较广，可以测量多种流体介质，包括液体、气体、蒸汽等。
同时，涡街流量计还具有体积小、重量轻、精度高等特点，能够适应不同场合的流量测量需求。
涡街流量计的内部构造：
涡街流量计主要由涡轮、传感器、转换器和显示仪表等组成。
其中，涡轮是涡街流量计的核心部件，涡轮上安装有叶片，当介质流经涡轮时，涡轮会受到介质流动的作用而产生旋转运动，涡轮的转速与介质的流量成正比。
传感器主要用于检测涡轮的转速，它通常采用霍尔元件或磁电阻
传感器进行检测，能够将涡轮的旋转运动转换成电信号输出。
转换器主要用于将传感器输出的电信号转换成流量信号，它通常采用模拟电路或数字电路进行信号处理，能够实现流量信号的放大、线性化等处理。
显示仪表主要用于显示流量值和其它相关参数，通常采用LCD显示屏或LED数码管进行显示。
总之，随着科技的不断发展，涡街流量计的精度和稳定性还将不断提高，将更好地服务于工业生产和科研领域。
涡街流量计的工作原理
涡街流量计的工作原理涡街流量计是一种常用的流量测量仪表，广泛应用于工业生产、市政工程、环保监测等领域。
它通过测量流体通过管道时产生的涡旋频率来实现流量的准确测量。
涡街流量计的工作原理基于涡旋效应，下面我们将详细介绍涡街流量计的工作原理。
1. 涡旋效应。
涡旋效应是指当流体通过一定形状的物体时，会在其后面形成一系列交替的涡旋结构。
这种现象是由于流体在通过物体时，会受到阻力和惯性的作用而产生的。
涡旋效应在流体力学中有着广泛的应用，涡街流量计正是利用了这一效应来实现流量的测量。
2. 涡街流量计的结构。
涡街流量计由管道、涡街传感器、转换器等部分组成。
其中，涡街传感器是实现流量测量的关键部件。
涡街传感器通常由一个装有小孔的固定装置和一个安装在流体中的涡街组成。
当流体通过管道时，会在涡街后形成一系列交替的涡旋，涡街传感器可以感知到这些涡旋的频率，并将其转换为相应的电信号。
3. 工作原理。
当流体通过管道时，涡街传感器感知到涡旋的频率，并将其转换为脉冲信号。
这些脉冲信号经过转换器处理后，可以得到流体的流量信息。
涡街流量计的工作原理可以简单概括为，流体通过管道时产生涡旋，涡街传感器感知涡旋的频率，将其转换为电信号，通过处理得到流量信息。
4. 测量精度。
涡街流量计具有较高的测量精度，通常可以达到1%或更高的精度。
这得益于涡街传感器对涡旋频率的敏感度以及先进的信号处理技术。
因此，涡街流量计在工业生产和其他领域的流量测量中得到了广泛的应用。
总之，涡街流量计利用涡旋效应实现了对流体流量的准确测量。
其工作原理简单清晰，测量精度高，适用于各种流体的测量。
在工业生产和其他领域中发挥着重要作用，为流量测量提供了可靠的技术手段。
涡街流量计原理及应用
涡街流量计原理及应用涡街流量计的原理是基于涡旋的振动。
当流体通过涡街流量计的测量管时，会激发涡旋，这些涡旋会以固定的频率脱离流体。
流体通过管道时，产生的压力差会使涡街流量计的测量管不停地振动，并在流量计的传感器上产生信号。
则通过计算所测得的涡旋的频率，就可以间接测量流体的流量。
在涡旋流量计中，测量管通常是安装在管道中的一个躯体，同时测量管的上下游分别有个压力与温度的记录件。
在测量管道的一侧安装着一个感应线圈，它会产生一个交流磁场。
在涡旋通过测量管时，会造成磁场的扰动，这些扰动随着涡旋的频率而变化。
感应线圈会感应到这些扰动，并转换成电信号。
电信号经过放大和处理后，可以转换成标准的电流或电压信号，用于计算流量。
涡街流量计具有广泛的应用。
它在石油、化工、制药、食品饮料等行业中都有着重要的应用。
涡街流量计可以测量气体、液体和蒸汽的流量。
并且，涡街流量计可以在高温、高压和腐蚀性环境下工作，具有很高的稳定性和准确性。
1.高精度：涡街流量计具有非常高的测量精度，可以达到±0.5%-±1.0%的精度范围。
2.宽测量范围：涡街流量计可以测量的流量范围广，可以在非常低的流量和非常高的流量下工作。
3.易于安装和维护：涡街流量计的结构简单，安装方便，也很容易维护。
4.高可靠性：涡街流量计的传感器采用非接触式设计，不受流体污染和腐蚀的影响，具有良好的可靠性。
涡街流量计在流量测量中有很多应用。
它常常用于石油化工设备、发电厂和暖通设备中，用于测量液体、气体和蒸汽的流量。
涡街流量计广泛应用于石油化工行业的流程控制和过程监测中，可以实现对流体流量的准确测量和控制。
在石油管道中，涡街流量计可以实时监测和控制流体的流量，并提供数据用于管道运输的管理和调度。
同时，在供水和供热系统中，涡街流量计也可以用于测量和控制液体的流量，保证供水和供热系统的正常运行。
总之，涡街流量计通过测量涡旋的频率来间接测量流体的流量，具有测量精度高、测量范围广、易于安装和维护的优点，广泛应用于石油化工、制药、食品饮料等行业中，是一种非常重要的流量测量仪器。
涡街流量计原理及应用
涡街流量计
一 工作原理
二 应用场合
三 选型注意事项
四 使用与维护
涡街流量计工作示意图
涡街流量计工作原理
基于冯卡门效应 1、流体交替地在旋涡发生体两侧分离 2、产生旋涡后在旋涡发生体后端形成了一个交替的压力差 3、在一定流速范围内，交替的旋涡频率和流体的流速成线 性关系
流量修正公式
应用现场
化工 油气 造纸
食品及饮料
水及污水处理
海事
海事 制药
制药
钢铁
石化
第三部分 选型注意事项
技术特点
•漩涡的体积流量与漩涡的速度和流体特性无关 •线性频率输出 •可测量液体，气体和蒸汽 •低压损 •安装成本低 •测量范围广 •无任何可动部件 •对脏的介质不敏感 •抗击热冲击和水锤
优先考虑的场合及注意事项
原因分析
解决方法
测量误差大
1.所有显示不稳定的情况均是造成误差 1.逐一排查
大的因素
2.检查温度、压力补偿
2.气体计量不带温压补偿,不讨论精度.? 3.经验参数要有科学依据
3.未用流量计之前的经验数据值是否真 4.根据工矿再核对参数设置
实可靠?
5.检查二次表设置
4.参数设置是否有误?
5.配套的二次仪表参数设置是否正确?
• 到单弯头（ 90°） 的距离 > 20 DN • 到双弯头（2x90°）的距离 > 30 DN • 到三维双弯头（2x90°）的距离 > 40 DN
安装注意
液体的测量
蒸汽和气无正常流量显 示
原因分析
1.是否有震动？ 2.是否是50Hz工频干扰? 3.转换放大器的输出方式是否搞错? 4.接线是否正确? 5.放大器是否损坏? 6.附近是否有大功率用电设备? 7.接线腔是否进水?
卡门涡街流量计的工作原理
卡门涡街流量计的工作原理卡门涡街流量计是一种常用于测量液体或气体流量的仪器，其工作原理基于卡门涡街效应。
本文将详细介绍卡门涡街流量计的工作原理和应用。
一、卡门涡街效应的基本原理卡门涡街效应是指流体通过一定形状的障碍物时，形成一系列旋涡，这种旋涡的频率与流体速度成正比。
当流体通过卡门涡街流量计中的障碍物时，会在障碍物后形成一系列交替出现的涡街。
通过测量这些涡街的频率，可以计算出流体的流速和流量。
二、卡门涡街流量计的结构和工作原理卡门涡街流量计主要由流体管道、卡门涡街产生体和传感器组成。
流体通过流体管道流过卡门涡街产生体，当流体通过产生体时，会形成交替出现的涡街。
传感器安装在产生体附近，用于检测涡街的频率。
在流体通过卡门涡街产生体时，每个涡街都会引起压力的周期性变化。
传感器可以检测到这种压力变化，并将其转化为电信号。
通过测量涡街的频率和周期，可以计算出流体的流速和流量。
三、卡门涡街流量计的优势和应用领域卡门涡街流量计具有以下优势：1. 精度高：卡门涡街流量计具有较高的测量精度，适用于需要准确测量流体流量的场合。
2. 可靠性好：卡门涡街流量计结构简单，没有活动部件，因此具有较高的可靠性和稳定性。
3. 可适用于各种流体：卡门涡街流量计可以适用于多种液体和气体的流量测量，具有较大的适用范围。
4. 压力损失小：卡门涡街流量计的流通截面较大，因此流体通过时的压力损失相对较小。
卡门涡街流量计广泛应用于工业生产和实验室研究中，常见的应用领域包括：1. 工业流量测量：卡门涡街流量计可用于石油、化工、冶金、电力等行业的流体流量测量，如石油管道、化工装置等。
2. 环境监测：卡门涡街流量计可用于环境监测中的气体流量测量，如大气监测、气象观测等。
3. 实验室研究：卡门涡街流量计可用于实验室中的流体流量测量，如化学反应研究、流体力学实验等。
四、卡门涡街流量计的应用案例以石油行业为例，卡门涡街流量计可以用于石油管道中的油流量测量。
涡街的应用原理
涡街的应用原理什么是涡街？涡街流量计是一种利用涡体的流动能量进行流量测量的仪器。
其原理是基于科氏效应，即当涡体经过固定物体时会产生旋转涡流，通过测量旋转涡流的频率或速度，可以准确计算流体的流量。
涡街流量计的组成结构涡街流量计主要由以下几部分组成：1.传感器：用于检测涡街的旋转频率或速度。
通常采用霍尔传感器或光电传感器进行测量。
2.涡街体：涡街体是涡街流量计的核心部分，它是一个具有特殊形状的金属体，通过与流体的相互作用产生涡流效应。
3.支架：用于固定涡街体和传感器。
4.信号转换器：将传感器获取到的信号转换成电信号，并进行放大和处理，最终输出流量值。
涡街流量计的工作原理涡街流量计的工作原理可以简单分为三个步骤：1.涡街体感应流体的流动，产生涡流。
当流体经过涡街体时，由于涡街体的特殊形状，流体会在涡街体的周围形成旋转的涡流。
2.传感器检测涡流的旋转频率或速度。
一般情况下，涡流的旋转频率或速度与流体的流速成正比。
3.信号转换器将传感器获取到的信号进行处理，并转换成相应的电信号。
最终输出流量值，可以通过显示屏或其他输出设备显示。
涡街流量计的优势和应用场景涡街流量计具有以下几个优势：•高精度：涡街流量计的测量精度通常比较高，可以满足对流量测量精度要求较高的场合。
•宽测量范围：涡街流量计适用于多种流体的流量测量，可以满足不同应用场景的需求。
•耐腐蚀性强：由于涡街流量计主要由金属材料制成，因此具有较强的耐腐蚀性能，可以用于测量腐蚀性流体的流量。
涡街流量计主要应用于以下场景：1.工业流体控制：涡街流量计广泛应用于工业流体控制领域，例如石油、化工、能源等行业，用于测量气体或液体的流量。
2.环境监测：涡街流量计可以用于环境监测领域，用于测量大气中的气体流量，如空气、氧气等。
3.污水处理：涡街流量计可以用于污水处理领域，用于测量污水的流量，从而实现对污水处理过程的控制和优化。
4.水资源管理：涡街流量计可以用于水资源管理领域，用于测量水流的流量，从而实现对水资源的合理分配和利用。
涡街流量计原理及应用PPT
故障现象 有流量无信号
15
第四部分
故障排除 原因分析 1.安装时密封垫片是否同心? 2.工艺管道是否符合要求? 3.选型是否有误？ 4.是否存在液气、液固或气固两相流？ 5.调节控制系统是否产生系统振荡? 6.发生体与壳之间的间隙中是否有细微固体 颗粒或残夜结垢? 7.发生体上是否缠绕有纤维物? 8.转换放大器的输入通道是否损坏一路? 9.发生体的压电晶片是否损坏一片? 10.参数设置是否有误? 解决方法 1.若否，重新安装 2.直管必须保证.特别是气体时 3.工艺条件允许,加大流量,如果流量稳定 了,则更换通径小一档的流量计. 4.只能测单相流. 5.重新审定PID算法或采取其他有效措施. 6.检查处理 7.检查处理 8.对比解决 9.综合判断 10.核对跟工矿相关的参数
3
第一部分
流量修正公式
根据卡门涡街原理，旋涡频率f与管内平均流速u有如下关系：
u1 u f St St d md
式中：u1——旋涡发生体两侧平均流速（m/s）；d ——旋涡发生体特征宽度； St——斯特劳哈尔数；m ——旋涡发生体两侧弓形面积和管道内横截面积之比 瞬时体积流量与涡街频率的关系为：
故障现象 流量指示 不稳定
16
第四部分
故障排除
故障现象
测量误差大
原因分析
1.所有显示不稳定的情况均是造成误差 大的因素 2.气体计量不带温压补偿,不讨论精度.? 3.未用流量计之前的经验数据值是否真 实可靠? 4.参数设置是否有误? 5.配套的二次仪表参数设置是否正确?
解决方法
1.逐一排查 2.检查温度、压力补偿 3.经验参数要有科学依据 4.根据工矿再核对参数设置 5.检查二次表设置
故障现象 无正常流量显 示
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
涡街流量计的工作原理分析及应用
在特定的流动条件下，一部分流体动能会转化为流体振动，其振动频率与流速(流量)有确定的比例关系，依据这种原理工作的流量计称为流体振动流量计。
目前流体振动流量计有三类：涡街流量计、旋进(旋涡进动)流量计和射流流量计。
涡街流量计具有以下一些特点：
①输出为脉冲频率，其频率与被测流体的实际体积流量成正比，不受流体组分、密度、压力、温度的影响;
②测量范围宽，一般范围度可达10：1 以上;
③精确度为中上水平;
④无可动部件，可靠性高;
⑤结构简单牢固，安装方便，维护费较低;
⑥应用范围广泛，可适用液体、气体和蒸汽。
涡街流量计的工作原理
在流体中设置旋涡发生体(阻流体)，从旋涡发生体两侧交替地产生有规则的旋涡，这种旋涡称为卡曼涡街(见
(1)
(2)
式中，m 为旋涡发生体两侧弓形面积与管道横截面面积之比;D 为表体通径;d 为旋涡发生体迎面宽度;f 为旋涡的发生频率;U1 为旋涡发生体两侧平均流速;Sr 为斯特劳哈尔数;U 为被测介质流的平均速度。
管道内体积流量qv 为：。
