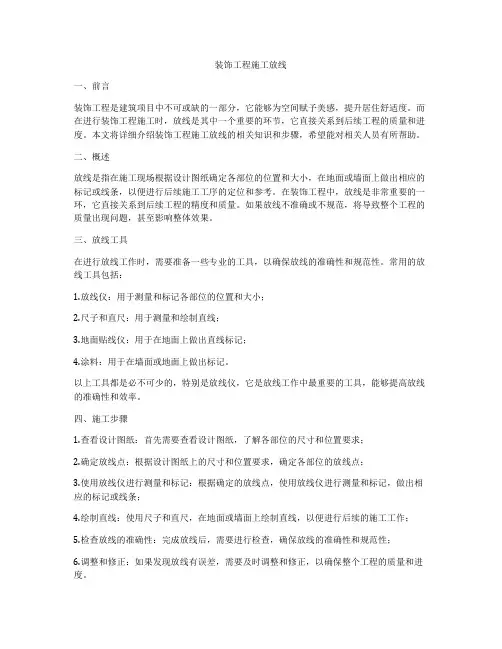

装饰工程施工放线方法

三、五步放线的具体步骤（一）
YANGTZE NORMAL UNIVERSITY
1、各层总平面图主控线、轴线、完成面控制线 （轴距减1米）、墙面四周顶面完成面向上 250mm为机电标高线、地面±0.00水平线、各 层1米水平线。(根据楼层和班组可以分两组以 上平行放线，分两组平行放线，再根据班组人 数分组，形成流水放线)故为第一步放线。
机电点位现场定位
三、五步放线的具体步骤（四）
YANGTZE NORMAL UNIVERSITY
4、以走道中间控制线为基准线，调整与走道有 关的门套内、外侧的墙面完成面线定门套，此 种放线方法称为平行放线法为第四步放线。在 施工中也叫走道施工法，门套成品化施工法。
YANGTZE NORMAL UNIVERSITY
二、五步放线的目的
YANGTZE NORMAL UNIVERSITY
五步放线的目的是核对装饰施工各层楼层平 面总平面图上理论尺寸与现场实际是否相符合。 现场是否有其他障碍物等。通过核对，并记录 在总平面图上，为深化图纸调整平面图，掌握 了第一次实际数据。为设计师调整和确认设计 方案提供了可靠的依据。避免仓促上陈所引起 的不良后果。特别是工期特别紧的项目能缩短 工期。
YANGTZE NORMAL UNIVERSITY
坐标控制线
轴线及一米线
（主控线）
以土建平移出来的主控线控制线，以主控线复合总包轴线（检查总 包轴线是否与理论轴线有误差），如有误差，以我司主控线为主。或者 重新弹轴线，从轴距减一米，弹墙面控制线，轴线从地面用红外线垂直 水准仪移到墙面有条件。以一米水平线弹出顶面完成面线和机电控制线。 一般在吊顶完成面250mm以上根据灯具型号而定，此尺寸测试吊顶造型 及隐蔽地面±0.00线测土建高差。
YANGTZE NORMAL UNIVERSITY
五步放线施工法
一、什么叫五步放线施工法
YANGTZE NORMAL UNIVERSITY
装饰施工单位中标以后，进场与土建单位移 交的轴线或主控制线以及各楼层标高控制线。 结合各层建筑总平面图，在现场分五个阶段草 测的步骤叫做五步放线法。围绕五步放线进行 施工故叫做五步施工法。
装饰进场时现场状况
YANGTZE NORMAL UNIVERSITY
说明：此阶段是放线最佳时期，这时空调、给排水、暖通、强弱电单 位均未进场施工，土建二次结构又进入尾声，工地障碍物少，有利于 经纬仪器、水准仪等仪器放线施工（减少协调）。
此阶段是主控线、标高线移交、抢放主控线、水平线、轴线或一米的 控制线。
造型完成面线
YANGTZE NORMAL UNIVERSITY
造型完成面线百度文库
第三步： 走道控制线以走道控制线采用平移法弹出走道完成面以
及与走道有关的门，内外墙完成面线。所以所有与走道有关的门 内线必须统一，以便成品化门统一尺寸一致加工。 第四步：
造型完成面线，对不确定模凌两可的造型留活口，不影 响大面积施工。
YANGTZE NORMAL UNIVERSITY
二次放线
四、五步放线的前期准备工作有哪些
YANGTZE NORMAL UNIVERSITY
五步放线的前期准备工作分为三部分
1、仪器、工具、材料、人员
1)、仪器： 经纬仪、水平仪、红外线、垂直水平仪、100m测量皮 尺、7.5m钢卷尺、200m红外线测距仪、三凌镜等都用于测量。 2)、工具： 墨斗、钩鱼丝线(红色、蓝色)都用于弹线。 3)、材料： 大锤、小锤、铁楸、木工板、150*150*3铁板、 30*30*3角铁、 Ø8*40膨胀螺栓、划瓷砖的金刚钻刀头，冲击钻、 电焊机、切割机等都用于放线定固。 4)、人员：施工员、现场总带班、瓦油木带班、放线员、弹线工2人、 扫地清理人员2人（此放线5人为一组，根据工作量的大小可增加26组人员）。
YANGTZE NORMAL UNIVERSITY
此线为机电完成面线
完成面线
顶面及机电完 成面线
YANGTZE NORMAL UNIVERSITY
以轴线放完成面线
三、五步放线的具体步骤（二）
YANGTZE NORMAL UNIVERSITY
2、各层各区域墙面四周顶面完成面向上 250mm机电标高线、地面±0.00水平线。瓦工 粉刷完成面线（卫生间、厨房间、服务间、乳 胶漆、窗套线基层）;油工粉刷完成面线（粉刷 石膏）;木工软包、硬包、木饰面完成面线。云 石工干挂大理石完成面线，主墙面结合节点草 测线，称第二步放线。也叫做湿作业施工线。
YANGTZE NORMAL UNIVERSITY
粉刷完成面线
第二步： 粉刷完成面，测土建墙面平整度，方整度是否满足粉刷完成。
墙面有个别的高面积不大于0.5㎡剔除；大于调整粉刷完成面供设计 调整平面图。
YANGTZE NORMAL UNIVERSITY
卫生间地面定位放线 及石材分割
门中线 马桶中心线
YANGTZE NORMAL UNIVERSITY
？ ？
YANGTZE NORMAL UNIVERSITY
？ ？
YANGTZE NORMAL UNIVERSITY
？
？
三、五步放线的具体步骤（五）
YANGTZE NORMAL UNIVERSITY
5、被装修二对面墙、地面找平，顶面造型所覆 盖的线，重新复线称为第五步放线。
YANGTZE NORMAL UNIVERSITY
预先刻制喷绘面板
仪器用途 YANGTZE NORMAL UNIVERSITY
YANGTZE NORMAL UNIVERSITY
A面墙石材排版 淋浴房 浴缸
三、五步放线的具体步骤（三）
YANGTZE NORMAL UNIVERSITY
3、根据草测线的结果，供深化设计师局部调整 平面图后，放造型线，称第三步放线。
YANGTZE NORMAL UNIVERSITY
走道控制线
YANGTZE NORMAL UNIVERSITY
走道中心线 木饰面完成面 回风口 清镜完成面 门洞标识
YANGTZE NORMAL UNIVERSITY
木饰面、墙纸、 衣橱
房间1M水平线
插座 床头柜
YANGTZE NORMAL UNIVERSITY
墙面软包 床位中心线 筒灯
YANGTZE NORMAL UNIVERSITY
