装饰项目工程施工放线指引(编辑中)

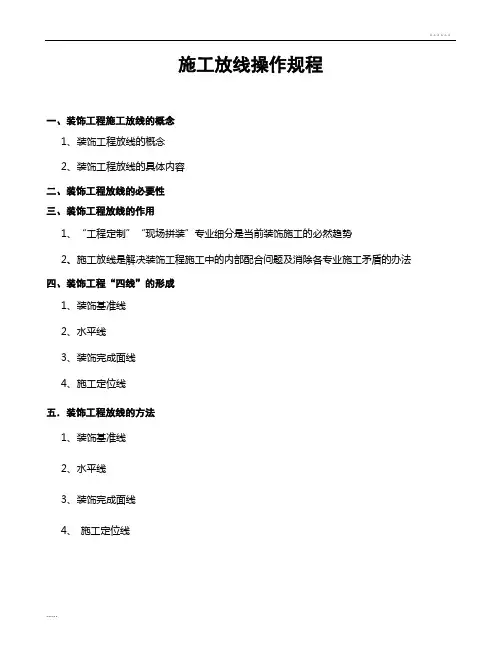

施工放线操作规程一、装饰工程施工放线的概念1、装饰工程放线的概念2、装饰工程放线的具体内容二、装饰工程放线的必要性三、装饰工程放线的作用1、“工程定制”“现场拼装”专业细分是当前装饰施工的必然趋势2、施工放线是解决装饰工程施工中的内部配合问题及消除各专业施工矛盾的办法四、装饰工程“四线”的形成1、装饰基准线2、水平线3、装饰完成面线4、施工定位线五．装饰工程放线的方法1、装饰基准线2、水平线3、装饰完成面线4、施工定位线一、装饰工程放线的概念1、装饰工程放线的概念装饰工程放线，是以建筑轴线（土建基准线）和标高为依据。

根据设计平面图布局和空间要求来指导整个施工过程的控制线，它是反任意性施工的一种保证，它就是装饰控制的定位线。

在施工现场对图纸标注的内容按 1：1 比例进行地面、墙面、顶面进行精确细致的投放出线。

并按图示材质和测量数据给予标注、标记及弹画，以检查施工现场对其它工序是否有冲突或者不能满足施工图纸的地方，是对设计工作的进一步检验，也是对各工序在施工中的约束标准。

由于施工现场的空间误差、管线限制、或者设计疏漏，迫使放线工序这道环节必须做，而且极为重要。

土建原始基准线土建原始水平点施工平面图施工现场标注、标记图装饰工程放线始终贯穿于整个施工过程中，不仅给各工序施工提供第一手资料，而且也给外加工材料提供了安装的准确性。

按装饰施工图的要求进行分格定位，同时也能有效地提高整体施工的进度，避免等、靠、推诿的现象发生。

并且能有效保证主体结构与内外装饰工程的尺寸关系，是确保工程质量不可缺少的手段。

2.装饰工程放线具体内容1)装饰基准线——由土建基准线引出的装饰纵向、横向基准线。

用于装饰空间控制，它是整个施工阶段的主控线。

装饰横竖向基础线2)水平线——由土建提供的建筑标高水平点，贯穿各楼层地面、空间标高的控制线。

土建移交+1.00m 水平点3)装饰完成面线——依据装饰基准线，按照装饰施工图布局要求投放的装饰完成面线。

主要包括：墙面完成面线、吊顶完成面标高线、地面完成面标高线。

用于施工构造控制。

墙面完成面线天花完成面线地面完成面线4)施工定位线——为施工参照、引用、控制、测量、安装的始终依据。

主要内容包括：走道中线、门窗中线、背景/造型中线、墙面饰面定位线、分区定位线、阴阳角定位线、吊顶/造型投影线、设备末端定位线、家具定位线、给水管/ 强电线管/弱电线管隐蔽线。

用于功能、分区、安装控制。

家具定位线入户门定位线天花定位线墙面做法定位线天花投影线检修口定位线筒灯定位线不锈钢40 木饰面560壁纸镜子皮革硬包545 固定家具木饰面3000天花投影定位二、装饰工程放线的必要性装饰工程放线这一重要施工工序在以往多年的建筑精装修施工中没有被引起足够的重视。

具体表现在五个方面：1) 没有掌握正确的施工放线方法；2) 施工人员对施工放线的作用意识薄弱；3) 各工序以我为中心，随意放线，没有统一性、综合性和前瞻性；4) 施工放线与施工作业没有紧密结合，有线等于没线，放线工作流于形式，没有从一而终贯穿在整个施工中并作有效保留和复核；5) 各专业、工序交叉繁杂交底工作疏于管理，缺乏监督和检查。

这五种情况的存在主要是由于施工人员对整体协调作用和装修设计的统一性认识不够。

随着社会的不断发展进步，人们对精装修的质量和环境要求不断提高以及减少施工现场传统手工作业量，降低能耗和减少污染，使装饰材料“工厂加工”和“现场拼装”专业化范围逐步扩大。

这些客观现实就必然要求装饰工程要有综合统一和精确的测量放线约束并得到有效保证。

并为经营提供了准确而有效的成本控制。

三、装饰工程放线的作用运用放线环节对土建、安装、外墙工程进行空间复核，计算出施工现场实际尺寸与装饰施工图尺寸之间的偏差，并分别对不同的情况采取偏差消除措施。

装饰工程放线对以下内容将起到决定性的作用：1. “工厂定制”“现场拼装”专业细分是当前装饰施工的必然趋势1) 新型建材的发展和应用要求，现场不具备加工条件和能力；2) 先进的建材工业发展拥有数控机床的加工生产线保证建材产品加工精度和品质；3) 传统的现场手工作业质量已经达不到设计的高标准要求，传统材料的防火和环保参数已无法满足国家相关规范要求，亦将面临限制和淘汰；4) 高层或超高层建筑施工现场的条件限制，扩大场外专业加工量，减少现场作业量和二次加工工作量，是控制噪音、粉尘、气味、施工垃圾等污染的最好方法；5) 工期要求迫使我们要有技术和能力整合有效资源将施工任务按专业分解分包，从而达到缩短工期的效果。

2. 施工放线是解决装饰工程施工中的内部配合问题及消除各专业施工矛盾的办法1) 通过统一的施工放线定位控制标准，有效地解决了因土建施工偏差而产生的问题（如将偏差调整到窗边或过道末端）；2）解决各区段施工的严密配合以及各施工专业不科学配合的恶习，从而提高装饰工程质量；3)解决了施工材料、构件的统一定尺，并有效地做到材料的标准化、模数化（如卫生间尺寸得到统一控制，进行深化设计并得以主材的统一尺寸加工），避免了因施工中尺寸混乱而造成的返工现象；4)通过施工放线，指导了深化设计正确的方案，绘制出符合实际施工的综合吊顶图、综合立面图、综合地面图，有效果地解决了各专业综合施工的能力； 5)有效地解决因外场加工与内场安装的客观要求，使内外加工得到：产品负差/现场正差，预留/补位/活口/搬运设备允许尺寸/统一的原则；6)随着大量新形建筑材料的不断涌现，材料的工业化和标准化程度提高（如单铝板或铝型板墙板、蜂窝铝板天花板、大型单铝板天花板、成品木饰面挂板、玻璃、不锈钢等）。

这些材料是按设计加图纸在工厂加工成型，运抵现场按编号安装就位，在现场是不允许再重新切割加工。

所以要求现场能提供精确详细的装饰面内净尺寸的测量详图，才能给加工厂提供准确的尺寸依据，从而施工质量得到了保证。

7)因新形建筑材料的客观要求，使对设备安装还需提供精确的位置，才能使先期安装的风口和消防喷淋头的位置能与工业成品大型天花板配合准确。

应该指出，只有通过综合测量放线，才能给设备安装标注精确的安装位置，就可避免一些不必要的扯皮和返工。

虽然承担内装主导施工的装饰公司，可能会付出更多的测量放线工作，但只有这样才能解决原来各自测量、各自施工带来的许多矛盾，从而才能有效的得到成本控制。

8)放线误差标准严格控制在±1.0mm。

四、装饰工程“四线”的形成1. 装饰基准线：土建基准线、基准点确认，必须有总包、业主、监理负责人在场交接见证，随即用公司标识牌红色自喷漆直接在现场做完交接（包括各楼层水平<Z>）和横<x>纵<y>向建筑基准点，作为今后装饰基准点、线的复核依据。

并形成正式书面和影像交接资料，技术负责人（项目经理）、总包及监理必须在书面上三方签字确认，并要求业主代表会签。

施工现场放出各楼层主控线、轴线，核实是否与土建提供的图纸符合情况（例如过道由于砌体的偏差，造成过道大小头或者成平行四边形等不统一的数据，经过纠偏调整，将偏差调到不受影响的末端位，电梯间的部位原则上做微调）。

将不符合装修尺寸要求的土建墙柱、楼板、梁、门窗洞口以及一次机电设备、管道等偏差部位、数据的提议修正方案一并填写在《二次放线测量交接单》附…平面放线图‟中，进行正式书面交接。

在获得设计、业主、总包、监理会签确认后，将装饰调整后的方案确定为装饰基准线。

2. 水平线：依据土建提供各楼层建筑水平点（+1.0m）进行对楼层走道、电梯厅及各房间墙面放出水平线。

它是控制装饰工程所需高度的定位线，在完成水平线闭合，进行对楼层建筑地面复核。

复核后楼层建筑地面误差在允许范围内，将采用土建提供的水平点（+1.0m），作为各楼层施工水平线；如果复核后偏差太大，必须经设计、业主、总包、监理重新确定水平线（+1.0m ），施工单位按照新确认的水平线进行定位施工。

水平线应考虑地面材质物理参数3. 装饰完成面线：依据装饰基准线和装饰施工图结合材质规格性能，分别投放出墙面完成面线（投放于地面、墙面阴角处并延伸至吊顶以上）、吊顶完成面标高线（按跌级投放于墙面四周）、地面完成面标高线（铺装类饰面应将找平标高和饰面标高分别投放于墙面四周），以确定和控制基层构造做法及厚度控制，用于材料加工和专业分包作尺寸控制、类别标准、批量加工生产（场内车间下料和场外定制），以及施工预留、专业拼装以及构造深化。

石材深化图4. 施工定位线：依据装饰基准线、装饰完成面线和装饰施工图，分别在墙地面投放出走道中线、门窗中线、背景/造型中线、墙面饰面定位线、分区定位线、阴阳角定位线、吊顶/造型投影线、设备末端定位线、家具定位线、给水管/ 强电线管/弱电线管隐蔽线。

用于控制功能、分区、预埋、安装等。

以走道中线为基准，调整与走道有关的门套内、外侧的墙面完成面线定门套（此种放线方法称为平移放线法）在施工中也叫走道施工法，门套成品化放线施工法（防止洞口基层厚度与门套厚度偏差而收口失败）。

根据施工定位线投放的结果，供深化设计师局部调整平面图后，放造型线、排版线、分缝线。

被装修基层所覆盖的施工定位线应重新复线投放。

五、装饰工程放线的方法基准线—水平线—装饰完成面线（墙面线、顶面线、地面线）--施工定位线在使用测量仪器时，必须有专业操作人员把控，熟悉图纸和物料性能以及安装技术要求，严谨仔细测量。

还要有配套的措施及方法：（1）严格执行总包方正式移交原始测量基准轴线和水平标高点的交接确认表；（2）要制定测量施工放线的专项技术要求（仪器检测、构造要求、材质性能交底等）；（3）要有严格的审核测量放线制度（四方验线）；（4）要配备足够精度的仪器和工具：主要有水准仪、投线仪（红外五线）、铅垂仪、线锤、卷尺（采购统一品牌型号的钢卷尺，保证测量工具的统一和准确性，确保无误差）、喷字模、手喷漆、铅笔、棉线、墨斗、墨汁、扫把等。

装饰工程放线的方法：1、基准线：根据装饰施工图的要求，在施工现场复核土建纵、横基准线，复核土建基准线是否在允许偏差内。

注意的是第一步复核土建基准线，原土建基准线是否可以直接使用，则需草测次通道、电梯厅、各功能区（或房间）到每间时首先要注意门洞位置及每间的现场实际内控尺寸，现场尺寸是否跟图纸有误差，如误差可通过构造调整或可通过建筑轴网消化单个区域的累计误差，误差在允许范围内则原土建基准线可直接作为装饰基准线使用，再延伸出各区域中线作为分支装饰基准线。

现场放线图误差比较大时，在原土建基准线的基础上，进行施工现场二次纠偏复测，即平行移线调整，以达到纠偏满足施工图纸的要求，再确定为装饰基准线并用红色自喷漆，喷好广田的基准线标注。

以主基准线为直坐标系，测设走道、电梯厅及各间十字基准线，将这些线投放到地面、墙面及天棚，并用红漆做好标记，以便在施工中复测，十字交叉点，就是装饰工程基准点。
