第一讲建筑通风方式
建筑工程通风
建筑工程通风

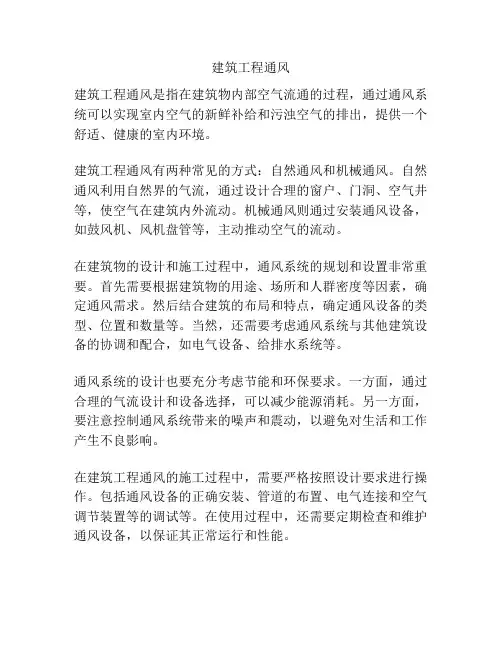

建筑工程通风是指在建筑物内部空气流通的过程，通过通风系统可以实现室内空气的新鲜补给和污浊空气的排出，提供一个舒适、健康的室内环境。
建筑工程通风有两种常见的方式：自然通风和机械通风。
自然通风利用自然界的气流，通过设计合理的窗户、门洞、空气井等，使空气在建筑内外流动。
机械通风则通过安装通风设备，如鼓风机、风机盘管等，主动推动空气的流动。
在建筑物的设计和施工过程中，通风系统的规划和设置非常重要。
首先需要根据建筑物的用途、场所和人群密度等因素，确定通风需求。
然后结合建筑的布局和特点，确定通风设备的类型、位置和数量等。
当然，还需要考虑通风系统与其他建筑设备的协调和配合，如电气设备、给排水系统等。
通风系统的设计也要充分考虑节能和环保要求。
一方面，通过合理的气流设计和设备选择，可以减少能源消耗。
另一方面，要注意控制通风系统带来的噪声和震动，以避免对生活和工作产生不良影响。
在建筑工程通风的施工过程中，需要严格按照设计要求进行操作。
包括通风设备的正确安装、管道的布置、电气连接和空气调节装置等的调试等。
在使用过程中，还需要定期检查和维护通风设备，以保证其正常运行和性能。
建筑的自然通风与通气
建筑的自然通风与通气自然通风是指利用建筑本身的布局、构造和开口等条件，通过自然力（如风力）来实现室内空气的流通和置换。
通气则是通过合理设置通风孔或设备，引导室内外空气的交换，以维持室内空气的新鲜与健康。
在建筑设计和施工中，合理运用自然通风和通气技术，不仅可以提供舒适的室内环境，还能提高建筑的能源效益、降低能耗及环境负担。
一、自然通风的原理与方法1. 自然通风的原理自然通风的原理是基于风的作用力。
当室内外存在温度差异或风的驱动力时，气流会在建筑内部产生运动，从而实现室内空气的流通和置换。
其主要原理包括气压差原理、风景压原理和热浮力原理。
2. 自然通风的方法（1）采用合适的建筑布局和朝向，使得建筑能够最大程度地接受自然风的驱动力。
比如在高温季节，南北通风的布局可以利用横向风带走室内的热空气，保持室内凉爽。
（2）通过设置狭缝、开窗、充分利用建筑开口等方式，增加通风路径和通风面积，促进室内外空气的交换。
尽量避免阻挡自然风的障碍物，如固定遮阳装置等。
（3）设计合理的气流引导设备，如凹凸墙体、扩大截面的过道等，可以产生和引导气流，增加自然通风效果。
二、通气的方法与设备1. 通气孔通气孔是建筑中常用的通气设备，可以通过设置通气孔实现室内外空气的交换和通风。
通气孔可以分为固定通气孔和可调节通气孔两种类型。
在建筑设计中，通气孔的数量、大小和位置需要根据建筑所在地气候状况、建筑用途和人员密度等因素综合考虑。
2. 风机通风风机通风是通过安装风机设备，利用机械力提高室内外空气的交换效果。
这种通风方式适用于建筑空间狭小、自然通风效果较差或特殊需求的场所，如地下室、停车场等。
根据实际需要，可以选择离心风机、轴流风机或混流风机等不同类型的风机设备。
3. 换气设备换气设备是一种常见的通气设备，通过机械或电力方式来强制排出室内污浊空气，并补充新鲜空气。
换气设备通常配备有过滤器，可以对进入室内的新鲜空气进行净化处理，提供更加洁净的室内环境。
建筑通风系统PPT课件
将排出的空气余热回收再利用，减少能源浪费。
运用智能控制系统
运用智能控制系统对通风系统进行实时监控和控制，实现能源的有效利用。
06
CATALOGUE
建筑通风系统的未来发展趋势与挑战
新型通风技术的研发与应用
自然通风技术
利用自然风力进行室内外空气交换，具有节能、 环保、无噪音等优点。
通风系统的设计原则
舒适性原则
健康性原则
建筑通风系统的设计应首先考虑为人们提 供舒适、宜人的室内环境，包括适宜的温 度、湿度、空气质量等。
通风系统应能有效地过滤和排除室内空气 中的细菌、病毒、异味等有害物质，保证 室内空气的新鲜和健康。
节能性原则
可靠性原则
在满足使用需求的前提下，应尽量减少能 源的消耗，采用高效、低能耗的通风设备 和系统。
高湿度环境
对于高湿度环境，需要采用除湿 或调湿的通风系统。
高温环境
对于高温环境，需要采用降温或恒 温的通风系统。
密闭环境
对于密闭环境，需要采用强制换气 的通风系统。
05
CATALOGUE
建筑通风系统的维护与管理
通风系统的维护保养制度
01
定期检查
对通风系统进行定期检查，确保系 统正常运行。
更换磨损部件
发展
未来的建筑通风系统将更加智能化、节能化和健康化，如通 过传感器和控制系统实现智能化控制，通过采用新型节能材 料和优化设计实现节能化，通过引入空气净化技术实现健康 化。
建筑通风系统的分类与组成
分类
根据通风动力不同，建筑通风系统可分为自然通风和 机械通风两大类。自然通风依靠自然界的风力、温差 等自然动力实现通风换气，而机械通风则依靠风机等 机械设备提供动力进行通风换气。
第十二章建筑通风
2.外部罩：设置在有害物源近旁，依靠罩口的抽吸作用， 在控制点处形成一定的风速排除有害物的排风罩。 3.接受罩：利用生产过程(如热过程、机械运动过程等) 产生或者诱导的有害物气流把有害物排掉。 4.吹吸罩：利用吹风口吹出的射流和吸风口前汇流的联 合作用捕集有害物的罩子。
二、除尘器
除尘器用于分离 机械排风系统所排 出的空气中的粉尘， 目的是防止大气污染 并回收空气中的有用 物质。
Q Lr c tp t j W Ls dp d j
2.为消除余湿所需的通风量
居住及公共建筑，当散入室内的有害气体量 无法具体确定时，全面通风量可按类似房间的换气次数的 经验数据进行计算，即： 3 L nV
(5) 对于多跨车间，由于外围结构减少，往往 造成进风窗孔要进风面积不够，因此需要从某个 跨间的天窗引入新鲜空气。由于热跨间都是用于 排风，就只能依靠冷跨间的天窗进风，因此，将 冷、热跨间间隔布置，并使热跨间天窗之间的距 离 L 2 3 h0 ，见图12-15。
图12-15 多跨车间的自然通风
一、自然通风的作用原理
v2 P 2
L vF F
建筑物外墙上的窗孔两侧存在压差 P
12 8
2P
因此，通过窗孔的空气流量L为：
12 9
（1）风压作用下的自然通风 建筑物周围的风压分布与建筑物的几何形状和朝向有关。风 向一定时，建筑物外围结构上各点的风压值可由下式表示：
(6) 在炎热地区的民用建筑和不散发大量粉尘 和有害气体的工艺厂房可采用穿堂风作为自然通 风的主要途径，见图12-16。常用的穿堂风建筑 形式有四种：全开敞式、上开敞式、下开敞式和 侧窗式，见图12-17。
通风工程建筑通风ppt课件
51
全面通风又称稀释通风
一面将室外新颖空气送入室内，稀 释室内有害物的浓度以到达<工业企 业设计的卫生规范>，一面将室内污 染空气直接排至室外。
全面通风效果与室内气流组织〔进、 排风口的位置〕合理性有关
52
53
54
二、全面通风量确实定
1．为消除余热所需的通风量
GQ/C(tp ts) LG/
G z j 、G z p ——自然进、排风量kg/s G j j 、 Gjp——机械进、排风量
60
热量平衡
Q h G j jc tj G z jc tw Q f G j p c tj p G z jc tp 室 内 热 源 机 械 进 风 自 然 进 风 散 失 热 机 械 排 风 自 然 排 风
3) 进风口下面距室外地面普通不要低于2cm，以免吸 入地面灰尘。
4) 降温系统的进风口宜设在背阳的外墙上。
63
第五节 部分通风系统
一、部分通风概述 1．分类： 部分送风系统
由过滤器、送风机、风管、送风口等组成 部分排风系统 由吸气罩、风管、净化设备〔除尘器、气体吸收吸附 器〕、风机组成
64
65
1．运用范围：
一类高层建筑〔19层及以上〕,H>32m的二类高 层建筑〔10~18层〕 H>24m的公共建筑
81
2．部位：
①上述建筑的内走道〔L>20m〕、面积>100m2 可燃物较多房间 ②防烟楼梯间及其前室、消防电梯前室 ③封锁避难层〔间〕
82
建筑设计的防火分区和防烟分区
83
84
85
3．防排烟分区
L 0 .8 2 7 p 1 /b F K m 3/h
p ——门窗两侧的压差 p25~10Pa
建筑行业中的通风技术措施
建筑行业中的通风技术措施建筑行业的通风技术是确保建筑物内部空气质量良好，保障人们身体健康和舒适的重要手段。
本文将探讨建筑行业中常见的几种通风技术措施，并分析其优势和适用场景。
一、自然通风技术自然通风是指依靠自然气流进行室内空气交换的一种方法。
通过合理设置建筑物的开窗、门窗、采用各种自然通风设备，利用自然风或气流差异导致的气流运动，实现室内外空气交换。
自然通风技术的优势是成本较低、维护方便、安全可靠。
不需要特殊设备和能源投入，利用自然能源实现室内通风换气。
但其适用范围有限，受气流条件和大气环境的制约，不太适用于高密度建筑或高楼层建筑。
二、机械通风技术机械通风是指通过机械设备（如风机、风扇等）来改变建筑物内部气流状况，提供室内空气的换气和流通。
机械通风系统可以根据需要进行调控，保证室内空气质量。
机械通风技术的优势在于可以精确控制通风量和通风速度，适用于各类建筑，特别是多层建筑和封闭空间。
但相对于自然通风，机械通风所需的能源和设备成本较高，同时维护和管理也较为复杂。
三、混合通风技术混合通风技术是自然通风和机械通风两者的结合，旨在充分利用两者的优势。
通过合理配置自然通风和机械通风系统，既能满足自然通风的经济性和可靠性要求，又能解决机械通风的控制难题和能源消耗。
混合通风技术的优势在于综合利用自然气流和机械装置，能够适应不同季节和不同气象条件下的通风需求。
对于建筑物内部污染物排放较多的场所（如厨房、卫生间等），混合通风技术由于其较高的通风效率而被广泛采用。
四、新风系统新风系统是通过引入室外清新空气来替换室内污浊空气，以改善室内空气质量。
新风系统通过过滤和净化处理，达到提供健康、洁净、舒适的室内环境效果。
新风系统的优势是能够有效解决室内有害气体和微粒物质超标问题，确保人员在相对封闭空间中的健康。
不同于传统的通风手段，新风系统更为精细和个性化，可以根据具体需求进行调控，适用于各类建筑。
总结：建筑行业中的通风技术措施多种多样，适用于各类建筑的不同需求。
建筑行业的建筑物通风技术
建筑行业的建筑物通风技术建筑物通风技术在建筑行业中起着至关重要的作用。
良好的通风可以提供舒适的室内环境，并促进建筑物内部的空气流通，有助于改善室内空气质量、降低室内湿度，并有效控制污染物的扩散。
本文将探讨建筑行业中常用的通风技术及其应用。
一、自然通风技术自然通风是利用自然气流和压力差实现室内外空气交换的一种通风方式。
这种通风技术不需要额外的设备和能源，能够有效降低建筑物的能耗。
常见的自然通风技术包括自然风和屋顶通风。
1. 自然风通风自然风通风通过设计建筑物的形状和布局，利用建筑物周边的气流来实现通风。
例如，通过设置建筑物的门窗位置和大小，可以引导自然风流进入室内，从而实现室内外空气的交换和流通。
此外，合理设置建筑物的朝向和倾斜角度，也能够利用自然风实现通风效果。
2. 屋顶通风屋顶通风是通过设计建筑物的屋顶结构，利用热空气上升的原理实现通风。
通常，屋顶通风系统包括屋顶通风孔、通风管道和顶棚通风。
热空气从室内上升到通风孔，通过通风管道排出室外，同时新鲜空气从顶棚进入室内，形成自然的空气循环。
二、机械通风技术机械通风是通过机械设备来实现室内外空气交换的一种通风方式。
与自然通风相比，机械通风技术可以根据需要调节通风量和通风速度，更加灵活可控。
常见的机械通风技术包括机械送风和机械排风。
1. 机械送风机械送风通过风机将新鲜空气引入建筑物内部，以保持室内空气的新鲜和流通。
通常，机械送风系统包括风机、风管和送风口。
风机通过风管将空气输送到各个房间，并通过送风口将新鲜空气散布到室内。
这种方式可以有效控制室内温度、湿度和空气质量。
2. 机械排风机械排风通过风机将室内污浊空气排出建筑物，促进室内空气的流通和更新。
通常，机械排风系统包括风机、排风管道和排风口。
风机通过排风管道将污浊空气抽出，然后通过排风口排出室外。
这种方式可以有效去除室内的有害气体和污染物，提供健康舒适的室内空气环境。
三、新技术在建筑通风中的应用随着科技的进步和人们对室内环境的要求不断提高，建筑通风技术也在不断发展和创新。
建筑通风系统PPT课件
目录
• 建筑通风系统概述 • 建筑通风系统的类型与原理 • 建筑通风系统的设计与优化 • 建筑通风系统的维护与管理 • 建筑通风系统的未来发展趋势与挑战
CHAPTER 01
建筑通风系统概述
定义与功能
定义
建筑通风系统是指为建筑物内部 提供新鲜空气并排除废气的系统 ，确保室内空气质量。
智能化与自动化的趋势
自动化控制
通过预设程序或远程控制，实现 通风系统的自动调节和开关，提
高运行效率和节能性。
数据分析和优化
利用大数据和机器学习技术，对通 风系统的运行数据进行实时分析和 优化，提高系统性能和能效。
智能运维与管理
通过智能传感器和远程监控，实现 通风系统的故障预警、预测性维护 和远程管理。
能耗分析
评估通风系统的能耗，提出节能措施，如使用高效节能设备 、实施智能控制等。
环境影响评估
评估通风系统对室内环境和室外环境的影响，如空气质量、 噪声污染、温室气体排放等。
CHAPTER 04
建筑通风系统的维护与管理
维护保养的重要性
确保通风系统的正常运行
01
定期维护保养可以及时发现并解决潜在问题，确保通风系统的
机械通风系统
1 2
机械通风系统的原理
通过机械（如风扇、鼓风机等）产生空气流动， 将室内空气排出，同时将室外新鲜空气引入室内 。
机械通风系统的优点
通风效果好，可调节性强，不受外界环境影响。
3
机械通风系统的局限性
耗能较高，存在机械噪音和维护成本等问题。
CHAPTER 03
建筑通风系统的设计与优化
设计原则与流程
应对气候变化与节能减排的挑战
节能设计
房屋通风的正确方法
房屋通风对于保持室内空气新鲜，改善室内环境非常重要，以下是一些正确的房屋通
风方法：
1.自然通风：利用自然气流进行通风是最简单、最常见的方法。
确保房屋内外有空气流通的窗户和门，通过开启室内和室外的门窗，使新鲜空气进入室内，旧空气排出室外。
特别是清晨和傍晚时分，往往有较好的自然气流，是通风的好时机。
2.交叉通风：在天气条件允许的情况下，打开房屋两侧的窗户，使空气能够通过建筑物的一侧进入，通过另一侧的窗户排出，形成交叉通风。
这种方法能够有效地带走室内
的热空气和污浊空气，进一步改善室内环境。
3.烟囱效应通风：利用屋顶上的通风管道或烟囱，通过热空气向上升腾的原理，排出室内的污浊空气。
确保烟囱或通风管道的畅通，能够有效地实现空气的流通和排放。
4.机械通风：当自然通风无法满足要求时，可以考虑使用机械通风系统，如风扇、排气扇或通风设备。
这些设备能够主动引导空气流动，加强室内外气流的交换，提高通风
效果。
5.室内空气净化器：在空气质量较差或无法进行有效通风的情况下，可以考虑使用室内空气净化器来过滤和清洁室内的空气，去除污染物和异味。
请注意，在进行通风时，还要考虑安全、节能和天气状况。
确保在安全的情况下进行
通风操作，选择适当的时间和条件通风，以降低能源消耗，提高通风效果。
房屋通风的频率和方式应根据具体情况进行调整，以满足家庭成员的舒适和健康需求。
建筑通风PPT课件
置换通风相对于混合通风的优点：
人员停留区空气品质好； 由于低速低紊流度送风，热舒适性好； 送风温差小，送风温度高，处理新风所需的能耗 降低约 20%； 送风温度高，过度季节免费供冷时段增加约 50%， 带来全年供冷能耗降低约 10%； 由于送风温度高，冷水机组的蒸发温度可提高， 冷水机组的能耗可降低约 3%； 由于仅需考虑人员停留区负荷，上部区域负荷可 不必考虑，设计计算负荷可减少10~40%；
3)利用烟囱实现自然通风 4)利用屋顶强化自然通风 5)利用双层围护结构强化自然通风
使用自然通风时的建筑条件
二、机械通风
风口：
风管：
风管：
风机：
机械通风类型对比：
三、置换通风
采用置换通风时, 新鲜空气直接从房间底部 送入人员活动区。由于送风温度低于室内空气温 度，送风在重力作用下先蔓延至地板表面，随后 在后继送风的推动和室内热源产生的热对流气流 的卷吸提升作用下由下至上流动，形成室内空气 运动的主导气流，最后在房间顶部排出室外。整 个室内气流分层流动，在垂直方向上形成室内温 度梯度和浓度梯度。
建筑通风
通风的目的、任务
目的： 创造一个具有良好空气品质和热舒适条件
的室内空气环境 任务： 1、把室内被污染的空气直接或净化后排至室外 2、防暑降温 3、及时排除火灾中产生的有毒烟气
通风分类
按通风系统的工作动力不同分类：
自然通风系统：借助于自然压力，促使空气流动 机械通风系统：依靠风机产生压力强制空气流动
局部通风系统：控制局部空气环境
全面通风系统：稀释通风
按通风系统的气流组织形式不同分为：
混合通风系统 置换通风系统
自然通风
一、自然通风
在建筑物中，应用自然通风技术，充分体现了：
建筑工程中的建筑物通风技术
建筑工程中的建筑物通风技术通风是建筑工程中非常重要的一项技术，它不仅可以提供舒适的室内环境，还可以有效地改善空气质量，保证人们的健康。
本文将介绍建筑工程中常见的通风技术，并探讨它们在建筑物中的应用。
一、自然通风自然通风是一种利用自然气流进行室内空气交换的方式。
它依靠建筑物本身的结构和气流动力学原理，通过设置门窗、适当的采光设计以及通风口等手段，使新鲜空气自然流入室内，排出室内污浊空气。
自然通风具有操作简单、能耗低等优点，适用于一些小型建筑，如住宅、小型办公室等。
二、机械通风机械通风是通过机械设备来驱动空气流动的方式。
常见的机械通风系统包括风机、送风管道、排风口等。
机械通风可以按需控制室内空气流量和流向，适用于复杂的建筑形式和大型公共建筑，如商场、剧院等。
通过合理设计机械通风系统，可以实现室内空气的室外空气质量要求，并且可以节约能源。
三、混合通风混合通风是自然通风和机械通风的结合体，既利用了自然气流的优点，又采用了机械设备的辅助。
混合通风系统既可以实现全天候通风，又可以根据需要调节室内空气流量。
具体实施时，可以结合建筑物的形状和朝向，以及当地的气候条件来确定相应通风策略。
四、换气系统换气系统是一种通过排风和补风的方式来实现室内空气更新的系统。
它可以将室内的污浊空气排出，同时从室外引入新鲜空气。
换气系统一般包括排风机组、送风机组、风管等设备。
换气系统广泛应用于需要保持良好空气质量的场所，如医院手术室、实验室等。
五、通风与建筑设计在建筑工程中，合理的通风设计是确保室内空气质量的关键。
对于建筑物的设计师来说，在规划建筑布局时就应考虑到通风的要求。
例如，在选址时需要考虑建筑物的方位，以利用自然气流进行通风。
同时，应在室内设置合理的通风口和采光窗，以实现新风的引入和旧风的排出。
此外，还应根据建筑物的使用要求和当地的气候条件灵活运用自然通风、机械通风或混合通风技术。
六、通风与室内环境质量建筑物的通风系统直接影响室内环境质量，进而影响到人们的健康和舒适感。
建筑工程中的建筑物室内通风设计
建筑工程中的建筑物室内通风设计建筑工程中的室内通风设计是确保建筑物内部空气清新、舒适的重要环节。
合理的通风系统能够有效地调节室内温度、湿度和空气质量，提供良好的居住和工作环境。
本文将从通风设计的原理、方法和实施等方面进行探讨。
一、通风设计原理通风设计的原理是基于气流的热传递和物质扩散原理。
在建筑物中，热量会通过热传导、热对流和热辐射等方式传递。
室内空气中的湿度和有害气体也需要通过通风系统来排除。
因此，通风设计既要考虑室内空气的流动方式，又要考虑热量和湿气的传递和排放。
二、通风设计方法1. 自然通风自然通风是利用自然气流的作用进行室内空气的交换。
通常通过设置小孔、窗户和天窗等途径实现。
自然通风具有较低的能耗和较少的维护成本，但在气候条件较差或建筑物布局复杂的情况下，效果可能不理想。
2. 强制通风强制通风是通过使用通风设备，如风口、风机和空气调节系统等，主动引导新鲜空气流入室内，将污浊空气排出建筑物外部。
强制通风可以根据需要进行控制和调节，适用于各种气候和建筑条件。
3. 混合通风混合通风是将自然通风和强制通风相结合的一种方式。
通过利用自然气流进行初步通风，然后再借助通风设备进行进一步调节和控制，以达到更好的通风效果。
三、通风设计实施1. 风洞实验风洞实验是通风设计中的一项重要手段。
通过在实验室中模拟各种气流条件，对建筑物的通风效果进行模拟和测试。
风洞实验能够提供可靠的数据和结果，为通风设计提供依据。
2. CFD模拟CFD模拟是采用计算机辅助工程技术对建筑物通风效果进行仿真研究。
通过数值计算和模拟，可以快速、准确地评估不同通风设计方案的效果，并进行优化。
3. 参数设计通风设计需要考虑多个参数，如室内空间布局、气流速度、气流路径和通风量等。
根据建筑物的功能和使用需求，通过合理的参数设计，可以实现较理想的通风效果。
4. 设备选择在通风设计中，选择合适的通风设备也非常重要。
通风设备的种类和性能直接影响到通风系统的工作效果和能耗。
建筑设备ppt9 通风
室内计算参数：温度、相对湿度、空气 流动速度、洁净度。(P166表9-1、2)
一、建筑通风概述
通风系统分类 自然通风
机械通风 全面通风
局部通风
一、建筑通风概述
自然通风：借助于风压或热压促使空 气流动进行通风。
一、建筑通风概述
自然通风
一、建筑通风概述
自然通风的形式： 1）有组织的自然通风：通过设计计算围 护结构的门、窗孔口进出的空气获得需 要的空气量。可以通过改变孔口大小开 启面积来调节通风量。 2）无组织的自然通风。 自然通风特点：经济、管理简单、作用 压力小，不能控制换气量。
四、通风系统的主要设备和构件
2、轴流风机 组成：机壳，叶轮（轮毂加叶片），进口 工作原理：借助叶轮的推动作用促使气流流 动，气流的方向与机轴相平行。 性能参数：与离心风机相同。 与离心风机的区别：轴流风机产生全压小， 离心风机全压大，轴流风机只能用于无需设 置管道的场合以及管道阻力较小的系统，而 离心风机用在阻力较大的系统中。
自然通风的作用原理 如果建筑物外墙的窗孔两侧存在压力 差，则压力较高侧的空气势必通过窗孔 流到压力较低侧。当已知窗孔两侧压力 差，窗孔面积和窗构造时，即可求得通 过该窗孔的空气量。
三、自然通风
热压作用下的自然通风 在厂房的上部和下部分别开窗，热空 气从上部窗口排出，冷空气从下部窗口 流进。此自然通风的作用压力为热压与 两窗口的高差及室内外空气的密度差有 关。 室内外温差愈大，两窗孔之间的高差 越大，产生的热压就愈大。
通
风
一、建筑通风概述
通风工程：是把室内被污染的空气排到 室外，同时把室外的新鲜空气 输送到室内的换气技术。
建筑空间空气的卫生条件 空气的温度、湿度、空气流动速度
空气中有害物浓度、卫生标准和排 放标准。
建筑防热建筑通风PPT课件
• 据测定，当开口宽度为开间宽度的1/3~2/3、开口面积为地板面积的15%~25%时， 通风效率最佳。
第42页/共81页
①进风口和出风口的面积比
• 当进风口与出风口面积不等时，室内平均气流速度只取决 于较小的开口尺寸；至于较小的是进风口还是出风口，则 差别不大。但两者的相对大小对室内最大气流速度和流场 分布则有很大影响，多数情况下最大气流速度是随着出风 口与进风口的比值而增加的，室内最大气流速度通常出现 在接近进风口处。
• 4)门、窗相对位置以贯通为最好，减少气流的迂 回和阻力。纵向间隔墙在适当部位开设通风口或 可以调节的通风构造。
• 5)利用天井、小厅、楼梯间等增加建筑物内部的 开口面积，并利用这些开口引导气流，组织自然 通风。
第40页/共81页
(3)房间的开口和通风构造措施
• 房间开口尺寸的大小，是如何影响风速及进风量的? • 开口大，则气流场较大；缩小开口面积，流速虽相对增加，但气流场缩小，如图1．4-23(a)、(b)所示。
第57页/共81页
• 而在图4.22中的状况与之恰恰相反 • 入气窗的位置相对外墙而言偏高，致 使下侧墙面的正压气流将进入室内的 气流向上方挤压，迫使气流向上流入 至天花板，并沿着天花板流到出气窗 而后流出到室外。
第58页/共81页
图4.23的情况则如图 4.21，这也再次说明气 流路径的偏向与出气口 无关，而是由迎风面墙 体进气洞口的位置决定。
第12页/共81页
第13页/共81页
以半穴居方式来防风的兰屿民居（中国台湾）
第14页/共81页
高 耸 屋 顶 的 To r a j a 族 民 居 只 能 出 现 于 无 台 同 地 （印度尼西亚苏拉威西）
建筑通风技术措施
建筑通风技术措施建筑在设计和施工过程中需要考虑到建筑物内外空气的流通，以确保室内空气的质量和舒适度。
为此，通风技术措施成为建筑领域中不可忽视的重要环节。
本文将介绍一些常见的建筑通风技术措施，以帮助读者更好地了解和应用这些措施。
一、自然通风系统自然通风是利用自然力量，如风力和温差差异，来驱动空气流通的一种通风方式。
建筑在设计中可以合理配置门窗，利用自然通风来保持室内空气新鲜。
通风口、天窗等设施的设置可以有效提高自然通风效果。
此外，建筑的朝向、屋顶形状等也会对自然通风产生影响。
二、机械通风系统机械通风系统是通过安装通风设备，如风机、风管、排风口等，来实现室内空气的流通和排放。
机械通风系统适用于那些无法通过自然通风满足需求的建筑，如高层建筑、地下室等。
机械通风系统的设计应考虑到通风量、风速、噪音控制等方面的问题，以保证室内空气的质量和舒适度。
三、屋顶热透风系统屋顶热透风系统是利用温差来实现室内空气流通的一种通风方式。
通过在屋顶设置通风槽或通风塔，并合理设计系统布置，可以将室内的热空气排放到室外，同时间将新鲜空气引入室内。
这种通风系统能够有效调节室内温度，提高室内空气质量。
四、局部通风设备局部通风设备是一种针对特定区域的通风系统。
它可以根据实际需求，将新鲜空气引入特定区域，同时将污染物排放到室外。
例如，厨房通风系统、浴室通风系统等都属于局部通风设备的范畴。
局部通风设备的设计应考虑到通风率、过滤效果等因素，以确保空气质量和人体健康。
五、智能通风控制系统随着智能化技术的发展，智能通风控制系统得到越来越广泛的应用。
智能通风控制系统通过传感器和自动控制装置，根据室内空气质量、温湿度等参数，自动调节通风设备的运行。
这种系统可以提高通风效率，降低能耗，并提供更加舒适的室内环境。
六、环境污染控制建筑通风技术的目标不仅在于提供新鲜空气，还需要控制室内的环境污染。
建筑物内的环境污染主要包括有害气体、粉尘、噪音等。
在通风系统设计中，需要考虑到这些污染物产生的来源和分布规律，合理设置通风设备和过滤装置，以达到净化室内环境的效果。
建筑工程中的建筑物通风和空气调节方法有哪些？
建筑工程中的建筑物通风和空气调节方法有哪些？一、自然通风自然通风是指利用自然力，如风力、气压差等，通过建筑物自身设计，实现室内与室外空气交换的方法。
其优点是经济、环保，不需要额外能源消耗，但受到外部环境的限制。
1.1. 风口设计根据建筑物的朝向、地形和周围环境等因素，合理设置进风口和出风口的位置和尺寸。
进风口应位于建筑物朝风方向，而出风口则位于背风方向。
1.2. 建筑布局设计为了利用自然风力实现通风，建筑物的布局应合理设计。
采用南北通道、错落的建筑间隔以及高低错落的建筑形态，可以利用风的通道效应和自然对流现象实现通风。
1.3. 通风窗设计巧妙地设置通风窗，既能满足建筑物的安全要求，又能实现良好的通风效果。
通风窗应考虑安全防护、调节通风量和方向等因素，同时还要考虑对冷热交换的影响。
二、机械通风机械通风是通过安装通风设备，如风机、空调等，利用人工力量，主动控制室内外空气交换的方法。
其优点是灵活可控，适应性强，但存在能源消耗的问题。
2.1. 风机系统风机系统是实现机械通风的核心设备，通过空气流动起到排风、送风和循环风的作用。
根据建筑物的具体需求，选择合适的风机类型和数量，控制通风效果。
2.2. 风管系统风管系统是将通风设备与建筑物内外空气连接的管道系统。
合理设计风管的路线和尺寸，尽量减少风阻，提高通风效率。
2.3. 空调系统空调系统不仅可以调节室内温度，还可以实现室内空气的过滤、净化和湿度调节等功能。
通过控制空调设备的运行，可满足不同季节和室内环境的需求。
三、综合通风综合通风是通过结合自然通风和机械通风的优点，利用不同通风方式相互补充，实现更高效的通风效果。
3.1. 自然通风与机械通风的整合在建筑物设计阶段就考虑到自然通风和机械通风的整合，通过合理布置进风口和出风口，结合风机和空调等设备的运行控制，实现最佳的通风效果。
3.2. 跨层通风系统跨层通风系统通过设置垂直通道，如风井、风洞等，利用气流上升的原理，实现楼层之间的空气交换。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
掌握强制性条文。
主要内容
第一讲 第二讲 通风方式 除尘和净化
第三讲
建筑防火排烟
《采暖通风与空气调节设计规范》 (GB50019-2003） 《高层民用建筑设计防火规范》(GB50045-95) 《建筑设计防火规范》(GBJ16-87)
第一讲 通风方式
一、基本概念
通风
把建筑物室内污浊的空气直接或净化后排至室外， 再把新鲜的空气补充进来，从而保持室内的空气环境符 合卫生标准的需要。 通风包括从室内排除污浊的空气和向室内补充新鲜 的空气两个方面。其中，前者称为“排风”，后者称为： “送风”或“进风”。为实现排风或送风而采用的一系 列设备、装置的总体，称为“通风系统”。
② 局部送风系统
在有大量余热的高温车间，采用全面通风已经无 法保证室内所有地方都达到适宜的程度。在这种情 况下，可以向局部工作地点送风，造成对工作人员 温度、湿度、清洁度合适的局部空气环境，这种通 风方式叫做局部送风。直接向人体送风的方法又叫 岗位吹风或空气淋浴。
将室外新风以一定风速 直接送到工人的操作岗 位，使局部地区空气品 质和热环境得到改善。
全面机械送风系统
（二）、自然通风的基本原理
按照机理可分为：热压、风压 同时存在，相互作用
room
room room shaft
room
room
room
热压作用
风压作用
热压作用（烟囱效应）
室内外空气温度差存在而产生，此时由于室内外的空气 的密度不相同，室内外空气的压力是不相同的。这种因 空气密度不同所产生的压力差就称之为“热压”。热压 作用产生的通风效应又称为“烟囱效应”。“烟囱效应” 的强度与建筑高度和室内外温差有关。一般情况下，建 筑物愈高，室内外温差越大，“烟囱效应”愈强烈。
排风罩
污染源的收集装置，可将粉尘及气体污染源导入 净化系统，防止其向大气扩散，造成污染。
种类
密闭罩 半密闭罩（如：柜式排风罩或通风柜或排风柜）
开敞式排风罩（外部集气罩，如伞形罩、侧吸罩等。
密闭罩
定义：将污染源的局部或整体密闭起来，在罩内保持一定 负压，可防止污染物的任意扩散。 特点：所需排风量最小，控制效果最好，且不受室内气流 干扰，设计中应优先选用。
局部密闭罩
整体密闭罩
排气柜(半密闭罩)
定义：由于操作上的需要，无法将产生污染物的设 备完全或部分地封闭，必须有较大工作孔的排风罩。 特点：控制效果不如密闭式
外部排风罩(开敞式排风罩)
定义: 在污染源附近把污染物全部吸收起来。
特点:结构简单，制造方便；但所需排风量较大，且易受 室内横向气流的干扰，捕集效率较低。
建筑结构形式及周围环境：迎风面，背风面，开 口位置，大小等
风压热压综合作用下的自然通风
实际风压和热压是共同作用，有时互相加强，有时相互抵消 当室内温度高于室外温度，在下层迎风侧进风量增加了，下 层的背风侧进风量减少了，甚至可能出现排风；上层的迎风 侧排风量减少了，甚至可能出现进风，上层的背风侧排风量 加大了；在中和面附近迎风面进风、背风面排风。 两者相互作用下的通风机理还待研究，目前将两者的相互作 用简单考虑为线性叠加 一般来说建筑进深小的部位多利用风压直接通风，进深大的 部位利用热压通风
自然通风的特点
缺点
难控制
解决办法：进一步研究中
优点 无能耗
建筑能耗占总能耗30％
空气品质好
机械通风空调：“病态建筑”
有时风量不足
解决办法：自然通风和机械 通风相结合，机械辅助自然通风
自然通风的存在的问题
湿度控制 噪声控制 空气质量 热回收 安全性 下雨
自然通风的影响因素
局部送风系统
（三）、全面通风
全面通风又称稀释通风，向房间送入清洁新鲜空气， 稀释室内空气中的污染物的浓度，同时把含污染物的空 气排到室外，从而使室内空气中污染物的浓度达到卫生 标准的要求。 全面通风适用于 有害物产生位置不固定的地方 面积较大或局部通风装置影响操作 种类 包括全面送风和全面排风，两者可同时或单独使用。 单独使用时需要与自然送、排风方式相结合。
建筑结构 室内负荷 室外气候
影响因素 —建筑结构
建筑的方向、结构及尺寸 通风开口的 Nhomakorabea布、类型及尺寸
影响因素 —室内负荷
热源的类型及释放形式： 辐射所占比例 热负荷及其分布：位置 烟气的量：诱导气流
影响因素 —室外气候
室外空气温度：室内外温差决定密度差 空气湿度：影响空气密度 空气流动：风速、风向、风的频率
建筑内外压差(PA) 室内外温差 5k 室内外温差 10k 室内外温差 15k 10M 2.26 4.5 6.74 20M 4.5 9.0 13.48 40M 9.0 18.0 26.9
热压作用影响因素
建筑结构形式，通风口位 置：进出风口垂直高差越大， 压差越大 室内热源大小、形式及位 置：负荷大 －>温差大 － >热压差大
通风目的
带走热湿量（保持室内热舒适性） 带入新风 (保持室内空气品质）
通风方式
自然通风：依靠室内外空气所产生的热压和风压作 用而进行的通风 机械通风：依靠风机作用而进行的通风
room room room shaft
room
room
room
风压热压共同作用的自然通风
依靠屋顶风机进行的机械通风
自然通风的基本形式
机械通风的基本形式
局部通风：
通风范围限于个别地点或局部区 域，包括局部送风和局部排风两种
全面通风：
对整个房间进行通风换气，用新 鲜空气把整个房间的有害物浓度冲淡 到最高允许浓度以下，或改变房间内 的温度、湿度
局部机械排风
局部机械送风
全面机械送风
全面机械排风
二、自然通风 （一）概论
定义
什么是自然通风? 利用自然的手段(风压、热压等)将室外空气不经过 空调处理就引入室内以达到维持室内空气舒适性的方法。 目的 带走热湿量（保持室内热舒适性） 带入新风 (保持室内空气品质）
各种设备需要占用建筑空 间和面积，并需要专门人员 管理；
能够满足卫生和生产上所 要求的人为的室内条件；
通风量不受外界气候的影 响，可以任意调节换气量。
通风机还将产生噪声。
机械通风的分类
根据有害物分布的状况，按照系统作用范围大小 分为局部通风和全面通风两类 局部通风包括局部送风系统和局部排风系统 全面通风包括全面送风系统和全面排风系统
《制冷空调专业基础与实务》
建筑通风
毕月虹
北京工业大学建工学院
2009年5月
继续教育大纲—通风
(一)熟悉建筑通风的各种方式及一般规定；
(二)熟悉排风罩种类和选择方法；
(三)熟悉空气过滤器的分类、性能、组合原则；
(四)熟悉除尘和有害气体净化设备的种类及选用；
(五)了解常用洁净室空气洁净度等级选用原则； (六)了解防火和防排烟设备及部件的基本性能，熟 悉对防排烟系统的基本要求； (七) 熟悉现行的专业设计施工标准、规范、规程，
① 全面排风
为了使室内产生的有害物尽可能不扩散到其他区 域或邻室去，可以在有害物比较集中产生的区域或 房间采用全面机械排风。
全面机械排风系统 (a) 在墙上装有轴流风机的最简单全面排风。 (b) 室内设有排风口，室内空气从专设的排气装置排入大 气的全面机械排风系统。
② 全面送风
当不希望邻室或室外空气渗入室内，而又希望送 入的空气是经过简单过滤、加热处理的情况下，多 用全面机械送风系统来冲淡室内有害物，这时室内 处于正压，室内空气通过门窗排到室外。
三、机械通风 （一）概论
定义
依靠通风机提
供的动力来迫使空
气流通来进行室内 外空气交换的方式 叫做机械通风。
机械通风的特点
优点
缺点
送入空气可以经过加热或 冷却，加湿或减湿的处理； 排除空气可以进行净化除 尘，保证工厂附近的空气不 被污染；
需设置各种空气处理设备、 动力设备（通风机），各类 风道、控制附件和器材，故 初次投资和日常运行维护管 理费用远大于自然通风系统；
风压作用
当风吹过建筑物时，在建筑的迎风面一侧压力 升高了，相对于原来大气压力而言，产生了正压； 在背风侧产生涡流及在两侧空气流速增加，压力下 降了，相对原来的大气压力而言，产生了负压。 建筑在风压作用下，具有正值风压的一侧进风， 而在负值风压的一侧排风，这就是在风压作用下的 自然通风。通风强度与正压侧与负压侧的开口面积 及风力大小有关。
因为建筑物外面自由风的存在而产生的 风绕建筑物流动 －>建筑物周围压力变化 －>迎风静压升高，背风静压降低 －>建筑周围产生静压差 －>空气流动
风压作用影响因素
外界气候条件：风速，风向等 由于风向的转变，原来的正压区可能变为负压区， 而原来的负压区可能变为正压区。风向是不受人的 意志所能控制的，并且大部分城市的平均风速较低。 因此，由风压引起的自然通风的不确定因素过多， 无法真正应用风压的作用原理来设计有组织的自然 通风。
常见形式: 伞形罩、侧面吸罩、底吸罩、槽边吸气罩
外部吸气罩
a-伞形罩；b-底吸罩；c-侧吸罩；d-槽边集气罩
局部排风系统的划分应遵循如下原则：
a污染物性质相同或相似，工作时间相同且污染物 散发点相距不远时，可合为一个系统。 b不同污染物相混可产生燃烧、爆炸或生成新的有 毒污染物时，不应合为一个系统，应各自成独立系统。 c排除有燃烧、爆炸或腐蚀的污染物时，应当各自 单独设立系统，并且系统应有防止燃烧、爆炸或腐蚀的 措施。 d排除高温、高湿气体时，应单独设置系统，并有 防止结露和有排除凝结水的措施。
（二）、局部通风
利用局部的送、排风控制室内局部地区的污染 物的传播或控制局部地区的污染物浓度达到卫生标 准要求的通风叫做局部通风。局部通风又分为局部 排风和局部送风。 ①局部排风是直接从 污染源处排除污染物 的一种局部通风方式。 当污染物集中于某处 发生时，局部排风是 最有效的治理污染物 对环境危害的通风方 式。
