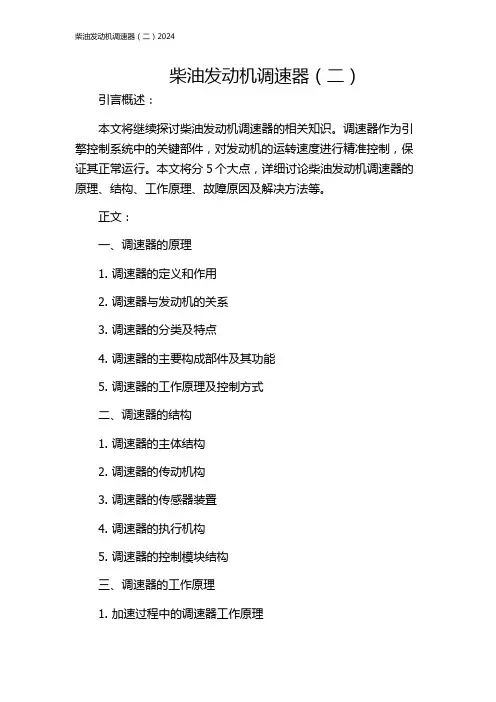

柴油发动机调速器(二)2024
柴油发动机调速器（二）引言概述：本文将继续探讨柴油发动机调速器的相关知识。
调速器作为引擎控制系统中的关键部件，对发动机的运转速度进行精准控制，保证其正常运行。
本文将分5个大点，详细讨论柴油发动机调速器的原理、结构、工作原理、故障原因及解决方法等。
正文：一、调速器的原理1. 调速器的定义和作用2. 调速器与发动机的关系3. 调速器的分类及特点4. 调速器的主要构成部件及其功能5. 调速器的工作原理及控制方式二、调速器的结构1. 调速器的主体结构2. 调速器的传动机构3. 调速器的传感器装置4. 调速器的执行机构5. 调速器的控制模块结构三、调速器的工作原理1. 加速过程中的调速器工作原理2. 减速过程中的调速器工作原理3. 稳定状态下的调速器工作原理4. 停机状态下的调速器工作原理5. 调速器在特殊工况下的工作原理四、调速器故障原因及解决方法1. 调速器异常振动的原因及解决方法2. 调速器响声过大的原因及解决方法3. 调速器运行异常的原因及解决方法4. 调速器无法启动的原因及解决方法5. 调速器控制不稳定的原因及解决方法五、调速器的优化与发展1. 调速器的优化方向及目标2. 调速器的节能减排效果分析3. 新型调速器的研究进展4. 调速器的未来发展趋势5. 调速器的应用前景展望总结：综上所述，柴油发动机调速器作为发动机控制系统的重要组成部分，在确保发动机正常运行的同时，起到了精确控制发动机运转速度的作用。
通过研究调速器的原理、结构、工作原理、故障原因及解决方法等方面的内容，我们可以更好地理解调速器的运行机制，为其优化改进提供参考，并展望其在未来的发展前景。

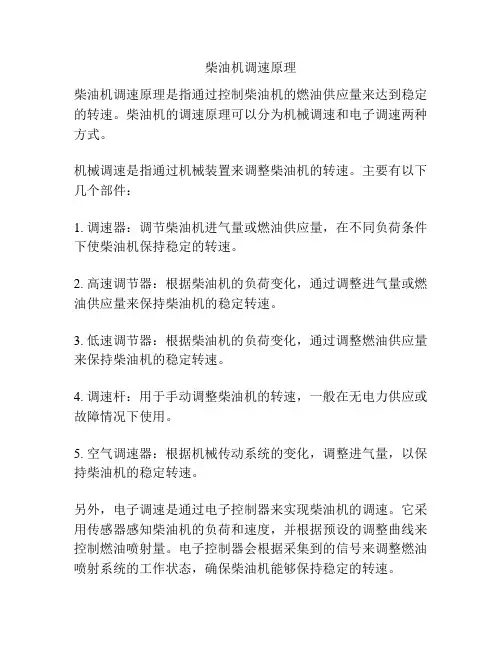

柴油机调速原理
柴油机调速原理
柴油机调速原理是指通过控制柴油机的燃油供应量来达到稳定的转速。
柴油机的调速原理可以分为机械调速和电子调速两种方式。
机械调速是指通过机械装置来调整柴油机的转速。
主要有以下几个部件：
1. 调速器：调节柴油机进气量或燃油供应量，在不同负荷条件下使柴油机保持稳定的转速。
2. 高速调节器：根据柴油机的负荷变化，通过调整进气量或燃油供应量来保持柴油机的稳定转速。
3. 低速调节器：根据柴油机的负荷变化，通过调整燃油供应量来保持柴油机的稳定转速。
4. 调速杆：用于手动调整柴油机的转速，一般在无电力供应或故障情况下使用。
5. 空气调速器：根据机械传动系统的变化，调整进气量，以保持柴油机的稳定转速。
另外，电子调速是通过电子控制器来实现柴油机的调速。
它采用传感器感知柴油机的负荷和速度，并根据预设的调整曲线来控制燃油喷射量。
电子控制器会根据采集到的信号来调整燃油喷射系统的工作状态，确保柴油机能够保持稳定的转速。
总体而言，柴油机的调速原理通过控制燃油供应量来实现转速的稳定。
机械调速利用机械装置来调整燃油供应量，而电子调速则通过电子控制器来感知和调整燃油喷射量。
这些调速原理的应用可以提高柴油机的工作效率和稳定性。
调速器的分类
调速器的分类：调速器的作用是在柴油机工作转速范围内，能随着柴油机外界负荷的变化而自动调节供油量，以保持柴油机转速基本稳定。
对于柴油机而言，改变供油量只需转动喷油泵的柱塞即可。
随着供油量加大，柴油机的功率和转矩都相应增加，反之则减少。
柴油发电机组的负载是经常变化的，这就要求柴油机输出的功率也要经常变化，而供电的频率要求稳定，这就需要柴油机工作时的转速保持稳定。
所以在柴油发电机组的柴油机上必须安装调速机构。
调速器一般应包括两个部分：感应元件和执行机构。
按照调速器工作原理的不同，可分为机械式调速器、电子调速器、电喷调速。
①机械式调速器机械式调速系统靠以与柴油机对应的转速旋转的飞锤工作，飞锤在旋转时所产生的离心力可在机组转速发生变化时自动调节油泵进油量的大小，从而达到自动调节机组转速的目的。
图 2.3 为离心式全速调速器的原理示意图。
移动操作手柄的位置即可改变弹簧的拉力，使摆杆上所受的拉力作用与推力作用处于新的平衡位置，同时，改变油泵齿条位置，使柴油机调整到所需要的转速，并能自动稳定在此转速下工作。
图 2.3 离心式全速调速器工作原理示意图通常情况下,采用机械式调速系统的柴油发电机组的转速会随着负载量的增大而略有下降,转速的自动变化范围为±5% 。
当机组带额定负载时，机组的转速大致为1500rpm 的额定转速。
②电子调速器电子调速器是一个控制发动机转速的控制器。
它的功能主要是：使发动机怠速保持在可设定的转速上；使发动机的工作转速保持在可预设的转速上而不受负载变化的影响。
电子调速器主要由控制器、转速传感器、执行器三部分组成：发动机转速传感器是一个可变磁阻的电磁体，它装在飞轮壳中飞轮齿圈的上方。
当齿圈上的齿从电磁体下方通过时，就会感应产生交流电流（一个齿产生一个循环）。
电子控制器将输入的信号与预设值进行比较，然后把修正信号或是维持信号发送给执行器；控制器可进行多种调整，可以调节怠速转速、运行转速、控制器的灵敏度和稳定度、启动燃油量、发动机转速加速度；执行器是一个电磁体，它将来自控制器的控制信号转换为控制作用力。
调速器柴油机燃料供给系统的主要部件
调速器——柴油机燃料供给系统的主要部件
1、网速器功用
使柴;由机能随外界负荷(阻力)的变化自动调节供油量，从而保持怠速稳定和限制发动机最高转速，防止转速连续升高"飞车"蛛速连续下降熄火。
2、分类
两极式调速器和全程调速器两种。
(1)两极式调速器
作用：限制发动机最高转速和最/曝定转速，在最高转速和最(艰速之间调速器不起作用，此时柴油机工作转速由驾驶员之间操纵供油拉杆来调节.
特点：有两根长度和刚度均不相同的弹簧，安装时都有一定的预紧力。
低速弹簧长而软，高速弹簧短而硬.
(2)全程调速器
全程调速器不仅控制发动机最高转速和局院定转速,而且能自动控制从怠速到最高转速全部转速工作范围内的供油量，保持电动叉车发动机在任何给定转速下稳定地运转.全程调速器的特点：调速弹簧的预紧力，可以在一定范围内通过改变调节叉位置而任意调节，从而在运行的转速范围内都可起调速作用。
三、柴油机调速装置
三、 柴油机的调速装置
调速器的定义：
能够根据柴油机负载的大小自动调节 供油量，使柴油机转速维持在规定范 围内的调速装置称为调速器。
第一节 柴油机的调速 1、 调速的必要性 2、 调速器的类型 3、 调速器的工作原理
A机械调速器 B液压调速器
一、 调速的必要性
1 船舶主机 2 发电柴油机
2
二、 调速器的类型
1按调速范围分类 (1) 极限调速器 (2) 定速调速器 (3)双制式调速器 (4)全制式调速器
2按执行机构分类 (1) 机械式调速器 (2) 液压调速器 (3) 电子调速器 2
三 机械式调速器 特点：
不能恒外负荷增加时， 调节后转速稍低。
2
四 液压式调速器
柴油机调速器
2．船舶发电柴油机 船舶发电用柴油机要求在外界负荷（用电量）变化时 能保持恒定的转速，以保证发电机的电压和频率恒定。 若外界负荷减少而喷油量不变，则柴油机的功率就会 大于外负荷而使转速升高，转速升高后又进一步扩大 了功率的不平衡，使转速继续升高以致发生飞车，反 之，若外界负荷增加而喷油量不变，柴油机转速就会 降低并最终导致停车。所以，发电柴油机自身没有自 动调速性能，为保证在外负荷变化时仍能保持恒速稳 定运转，必须装设定速调速器。
⑧负荷限制机构 由负荷限制旋钮16、负荷限制指针14、负荷限制凸轮5、
控制杆17、紧急停车杆24、限制杆25、限制销26、齿条11、齿轮10、负荷指 针9等组成。用以限制动力活塞的加油行程。如图示限制指针14位于表盘刻 度“10”（最大）处，而此时动力活塞的实际加油行程由指针9指示为“5” 处。此时在杆17与凸轮15之间具有间隙，滑阀36的下移不受限制，动力活塞 继续上行加大供油量，当动力活塞上行至最大供油位置时，指针9指示 “10”，杆17与凸轮15刚好接触，限制滑阀36继续下移，即动力活塞限制在 供油“10”处。同理若指针14置于“8”、“6”、“4”刻度处，柴油机的 供油量亦被限制在“8”、“6”、“4”处。若转动旋钮16至“0”刻度，则 柴油机自行停车。柴油机起动时为防加速过快应将负荷限制旋钮置于“5”； 待起动之后运转正常将负荷限制旋钮转至“10”或规定位置。
主要内容
单元一 单元二 单元三 单元四 单元五
柴油机的调速 机械调速器 液压调速器 电子调速器 调速器的故障与管理
单元一 柴油机的调速
柴油机的不同转速是通过改变循环喷油量来获得的。 改变柴油机的油量调节机构，使其转速调节到规定的 转速范围内称柴油机调速。为此必须装设专门的调速 装置，以便根据柴油机负载的变化自动调节供油量， 维持其规定的转速范围。这种装置称调速器。
柴油发电机电子调速器说明(一)2024
柴油发电机电子调速器说明（一）引言概述:柴油发电机是现代社会不可或缺的发电设备之一。
电子调速器作为柴油发电机的核心部件之一，发挥着关键的调节功率和维持稳定运行的作用。
本文旨在对柴油发电机电子调速器进行详细的说明，包括其工作原理、组成结构、使用方法、故障排除等方面。
正文内容:1. 工作原理:a. 电子调速器基于PID调节算法，通过传感器采集柴油发电机的转速信号，并与设定值进行比较，调整燃油喷射量来实现稳定的转速调节。
b. 传感器将转速信号传输给控制器，控制器将信号转化为数字信号进行处理，并输出相应的控制信号给执行机构，调节燃油喷射量。
2. 组成结构:a. 电子调速器由传感器、控制器和执行机构组成。
b. 传感器负责采集柴油发电机的转速信号，通常采用霍尔元件或磁电感元件。
c. 控制器负责接收传感器采集的信号，并进行处理和计算，输出控制信号给执行机构。
d. 执行机构负责根据控制信号调整柴油发电机的燃油喷射量。
3. 使用方法:a. 在柴油发电机启动前，确保电子调速器的传感器、控制器和执行机构连接正确，并检查相应电路的电源是否正常。
b. 根据实际需求，设置合适的转速设定值，并进行校准。
c. 启动柴油发电机后，电子调速器会自动采集转速信号，并与设定值进行比较，调整燃油喷射量，实现稳定的转速调节。
d. 在操作过程中，注意监控电子调速器的工作状态，及时处理异常情况，并进行维护保养。
4. 故障排除:a. 若柴油发电机无法启动或转速波动较大，首先检查电子调速器的电源供应是否正常。
b. 检查传感器连接是否松动，是否受到干扰或损坏，可使用万用表测量传感器的电阻值。
c. 若控制器出现故障，可尝试重启或更换控制器。
d. 若执行机构故障，检查燃油喷射系统是否正常工作，如有必要，更换执行机构。
总结:柴油发电机电子调速器是确保柴油发电机稳定运行的重要组成部分。
通过本文对其工作原理、组成结构、使用方法和故障排除进行了详细说明，希望能够帮助读者更好地理解和使用柴油发电机电子调速器，确保其正常运行和维护。
柴油发动机调速器
柴油发动机调速器正文：一、介绍柴油发动机调速器是控制柴油发动机转速的装置，通过调节供油量和进气量来实现发动机的转速控制。
调速器在柴油发动机的工作过程中起到关键作用，它能够确保发动机稳定运行，并根据负载变化调节转速，以保持发动机的最佳工作状态。
二、调速器组成1、油泵油泵是调速器的核心部件，它负责供应燃油到燃烧室，控制燃油的供应量。
油泵通常由凸轮轴驱动，其供油量可通过调节凸轮轴的转动角度来控制。
2、节气门节气门是调节进气量的装置，通过改变进气门的开度来控制发动机进气量。
调速器中的节气门通常由电动或液压系统控制。
3、传感器传感器用于检测发动机转速、负载和进气温度等参数，并将这些信息传送给控制单元。
控制单元根据传感器提供的信息来控制油泵和节气门的动作，从而实现对发动机转速的精确控制。
4、控制单元控制单元是调速器的大脑，它接收传感器的信号，并根据设定的转速要求来控制油泵和节气门的工作。
控制单元通常由微处理器和各种控制算法组成。
三、调速器工作原理调速器的工作原理主要分为如下几个步骤：1、检测参数控制单元通过传感器检测并记录发动机的转速、负载和进气温度等参数。
2、参数分析控制单元根据检测到的参数，通过内部控制算法分析当前的工作状态，确定应该采取的控制策略。
3、控制动作控制单元根据分析结果，在合适的时机控制油泵和节气门的工作。
例如，如果发动机转速过高，控制单元会减少油泵的供油量或增加节气门的开度，以降低发动机转速。
4、反馈调整控制单元会持续监测发动机的工作状态，并根据实际情况对控制动作进行调整，以确保发动机始终处于最佳工作状态。
四、调速器的维护与保养为保证调速器的正常工作，需进行定期的维护与保养。
具体包括：1、检查油泵的供油系统，保证油泵正常运转；2、定期检查节气门的工作状态，确保其开闭正常；3、清洁传感器的接线端口，防止杂质堵塞影响传感器的信号传输；4、定期检查传感器的精度，如有问题及时更换。
五、附件本文档涉及的附件包括：1、调速器安装图纸2、柴油发动机调速器维修手册六、法律名词及注释1、柴油发动机：一种工作原理与汽油发动机相反的内燃机，其中燃料为柴油，通过压缩着火来实现燃烧。
柴油发电机调速器的分类介绍
柴油发电机调速器的分类介绍(1)柴油机调速器按工作原理可分为机械离心式调速器、气动式调速器、液压式调速器和电子式调速器四种。
1)机械离心式调速器。
所有机械式调速器的工作原理大致相同，它们都具有被曲轴驱动旋转的飞锤(或飞球)，当转速变化时飞锤的离心力也随着变化，然后利用离心力的作用，通过一些杆件来调节发动机的供油量，使供油量与负载大小相适应，从而保持发动机的转速稳定。
在中小功率柴油机上，应用最广泛的是机械离心式调速器。
机械离心调速器有卧式和立式两种，主要构件是钝盘、飞铁、调速弹簧、调整螺钉和传动拉杆等。
转速在额定值时，飞铁的离心力与调速弹簧的张力平衡。
当转速高于额定值时，飞铁离心力增大超过弹簧的张力，使飞铁张开带动拉杆减少油门，柴油机自动恢复额定转速。
相反，当转速低于额定值时，飞铁向内靠拢，带动拉杆增大油门，使柴油机增速。
机械离心式调速器结构简单，维护比较方便，但是灵敏度和调节特性较差。
2)气动式调速器。
气动式调速器的感应元件用膜片等气动元件来感应进气管压力的变化，以便调节柴油机转速。
3)液压式调速器。
液压式调速器是利用飞铁的离心作用来控制一个导阀，再由导阀控制压力油的流向，通过油压来驱动调节机构增大或减小油门，完成转速自动调节的目的。
液压调速器的优点是输出转矩大，调速特性和灵敏度比机械离心式调速器好，缺点是结构较复杂，维护技术的水平要求较高。
4)电子式调速器。
电子式调速器是近年来研究应用的较先进的调速器，它的感应元件和执行机构主要使用电子元件，可接受转速信号和功率信号，通过电子电路的分析比较，输出调节信号来调节油门。
