示波器的原理与使用实验报告

示波器的原理与使用实验报告示波器是一种常见的电子测量仪器，用于观察和分析电信号的波形。

它在电子工程、通信工程、物理实验等领域有着广泛的应用。

本文将介绍示波器的原理和使用方法，并结合实验报告，详细说明示波器的操作步骤和注意事项。

一、示波器的原理示波器的原理基于电压-时间的图形显示原理，通过将电压信号转换为电流信号，再通过电流信号驱动示波器的竖直偏转系统，使得电压信号的波形能够在示波器屏幕上显示出来。

同时，示波器的水平偏转系统可以控制波形的时间轴，从而实现对信号频率和时间关系的观测。

二、示波器的使用方法1. 准备工作在使用示波器之前，需要先将电压信号输入示波器。

可以通过信号发生器、电源等设备提供电压信号，或者直接将待测电路的信号接入示波器的输入端口。

2. 示波器的调节示波器的调节主要包括垂直和水平调节。

垂直调节用于调整信号的幅度，通过调节示波器的增益和偏移量来使波形在屏幕上适当显示。

水平调节用于调整信号的时间轴，通过调节示波器的时间基准和扫描速率来控制波形的水平位置和宽度。

3. 观察波形调节好示波器后，可以开始观察波形。

示波器屏幕上显示的波形可以是正弦波、方波、脉冲波等不同形式的信号。

通过观察波形的峰值、周期、频率等参数，可以对电路或信号进行分析和判断。

4. 测量信号示波器不仅可以观察波形，还可以进行一些基本的信号测量。

例如，可以通过示波器的游标功能测量信号的幅度、频率、周期等参数。

此外，示波器还可以进行波形的存储和回放，方便后续的数据分析和处理。

三、实验报告为了更好地理解示波器的原理和使用方法，我们进行了一次实验。

实验的目的是观察不同频率下的正弦波信号，并学习如何使用示波器进行测量和分析。

实验步骤：1. 连接电路首先，我们将信号发生器的输出端口与示波器的输入端口相连，确保信号能够正确地输入示波器。

2. 调节示波器根据实验要求，我们调节示波器的增益和偏移量，使得波形在屏幕上适当显示。

同时，调节示波器的时间基准和扫描速率，使得波形的时间轴能够清晰可见。

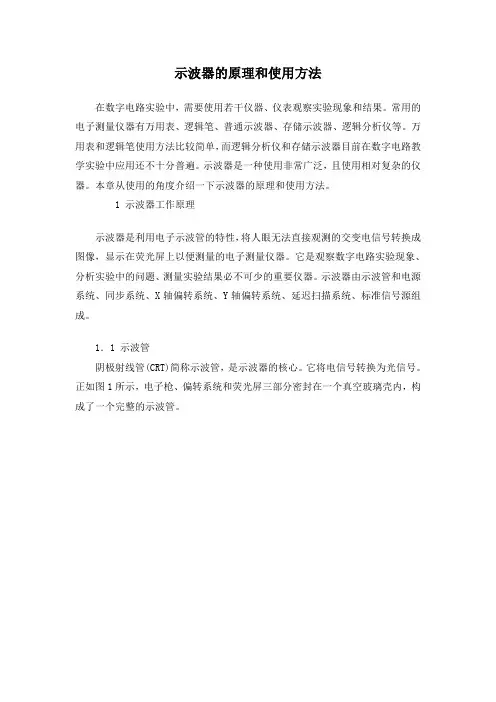

常见示波器的原理和使用方法

示波器的原理和使用方法在数字电路实验中，需要使用若干仪器、仪表观察实验现象和结果。

常用的电子测量仪器有万用表、逻辑笔、普通示波器、存储示波器、逻辑分析仪等。

万用表和逻辑笔使用方法比较简单，而逻辑分析仪和存储示波器目前在数字电路教学实验中应用还不十分普遍。

示波器是一种使用非常广泛，且使用相对复杂的仪器。

本章从使用的角度介绍一下示波器的原理和使用方法。

1 示波器工作原理示波器是利用电子示波管的特性，将人眼无法直接观测的交变电信号转换成图像，显示在荧光屏上以便测量的电子测量仪器。

它是观察数字电路实验现象、分析实验中的问题、测量实验结果必不可少的重要仪器。

示波器由示波管和电源系统、同步系统、X轴偏转系统、Y轴偏转系统、延迟扫描系统、标准信号源组成。

1．1 示波管阴极射线管(CRT)简称示波管，是示波器的核心。

它将电信号转换为光信号。

正如图1所示，电子枪、偏转系统和荧光屏三部分密封在一个真空玻璃壳内，构成了一个完整的示波管。

图1 示波管的内部结构和供电图示1．荧光屏现在的示波管屏面通常是矩形平面，内表面沉积一层磷光材料构成荧光膜。

在荧光膜上常又增加一层蒸发铝膜。

高速电子穿过铝膜，撞击荧光粉而发光形成亮点。

铝膜具有内反射作用，有利于提高亮点的辉度。

铝膜还有散热等其他作用。

当电子停止轰击后，亮点不能立即消失而要保留一段时间。

亮点辉度下降到原始值的10％所经过的时间叫做“余辉时间”。

余辉时间短于10μs为极短余辉，10μs—1ms为短余辉，1ms—0．1s为中余辉，0．1s-1s为长余辉，大于1s为极长余辉。

一般的示波器配备中余辉示波管，高频示波器选用短余辉，低频示波器选用长余辉。

由于所用磷光材料不同，荧光屏上能发出不同颜色的光。

一般示波器多采用发绿光的示波管，以保护人的眼睛。

2．电子枪及聚焦电子枪由灯丝(F)、阴极(K)、栅极(G1)、前加速极(G2)(或称第二栅极)、第一阳极(A1)和第二阳极(A2)组成。

示波器原理与使用

示波器原理与使用
示波器是一种用来观测、测量电信号的仪器。

它能够将电信号转换为对应的图形波形，并将其显示在示波器的屏幕上。

示波器的基本原理是利用电子束在示波管内偏转，从而在屏幕上显示电信号的波形。

其中，电子束的运动是由垂直和水平偏转系统控制的。

垂直偏转系统负责控制电子束在屏幕上的垂直位置，从而显示电信号的振幅。

水平偏转系统则控制电子束的水平位置，表示时间。

示波器的使用通常包括以下几个步骤：
1. 连接电源和信号源：将示波器与电源和待测电路连接。

确保电源电压和信号源频率符合示波器的规格要求。

2. 调整示波器参数：根据需要，设置示波器的垂直灵敏度、水平扫描速度等参数，以确保波形可见且适合观测。

3. 观察波形：打开示波器的电源，将待测信号输入示波器。

在屏幕上可以看到电信号的波形。

根据需要，可以调整显示的时间和垂直位置。

4. 测量信号参数：示波器还可以提供一些测量功能，如测量波形的频率、幅值、周期等。

可以根据需要使用相应的测量功能。

5. 记录和分析数据：如果需要记录和分析波形数据，可以将示波器与计算机或存储设备连接，并使用相应的软件进行数据处
理。

总之，示波器是一种重要的测试工具，能够帮助工程师观测和测量电信号，用于故障排查、信号分析等工作。

正确使用示波器，可以提高工作效率，确保电路和设备的正常运行。

示波器的工作原理和使用方法

示波器的工作原理和使用方法
示波器是一种用于观察和测量电信号波形的专用仪器。

它可以测量电压、电流、频率和相位等信号特征，常用于电子、通信、医疗和科学等领域。

下面将介绍示波器的工作原理和使用方法。

1. 工作原理
示波器的工作原理基于两个技术原理：扫描和采样。

扫描指的是示波器屏幕上的电子枪扫描电子束的水平速度，即水平扫描速率。

采样指的是示波器对信号进行采样的速度，即垂直扫描速率。

通过这两个速率的不同，示波器可以将电信号完整地显示在屏幕上。

2. 使用方法
使用示波器时需要注意以下几点：
（1）接线。

正确地连接信号源和示波器。

一般情况下，示波器的输入电阻为1MΩ或10MΩ，应根据信号源而定。

（2）校准。

打开示波器，进行校准，调整时基、触发电平、垂直灵敏度等参数，确保信号的准确显示。

需要注意的是，示波器的校准需要经过一定的时间稳定后才能进行。

（3）触发。

选择合适的触发方式，设置触发电平，确保示波器可以捕捉到所需的信号。

（4）测量。

根据需要选择合适的测量方式，包括电压、电流、频率和相位等。

示波器还可以进行自动测量，可以方便地获取信号的各种特征参数。

（5）保存。

示波器可以将测量结果保存到内存或者USB设备上，方便之后的查阅和分析。

总之，示波器是一种十分有用的仪器，对于电子、通信和科学等领域的工作者来说，必不可少。

正确地掌握示波器的工作原理和使用方法，能够更好地帮助工作者开展工作。

示波器的工作原理和使用方法

示波器的工作原理和使用方法示波器是一种测量电信号的仪器，它可以将电信号转换为图形，从而方便我们观察和分析。

本文将介绍示波器的工作原理和使用方法。

一、示波器的工作原理示波器的工作原理基于示波管和电子束的原理。

示波管是一种真空管，它由一个阳极、一个阴极和一个聚焦极组成。

当阴极发射电子时，电子会被阳极吸引，并在聚焦极的作用下聚集成电子束。

电子束穿过一个偏转板，偏转板会根据输入信号的大小和方向控制电子束的偏转。

电子束在荧光屏上形成一个图形，这个图形就是我们看到的波形。

示波器有两种偏转方式：正弦偏转和直线偏转。

正弦偏转是指通过一个正弦信号控制偏转板的偏转，直线偏转是指通过一个线性电压控制偏转板的偏转。

正弦偏转可以得到正弦波形，直线偏转可以得到任意波形。

示波器还有两种触发方式：自动触发和外部触发。

自动触发是指示波器自动检测信号并触发，外部触发是指示波器根据外部信号触发。

触发是指控制示波器开始采集信号的时刻。

二、示波器的使用方法1. 连接电路首先需要将示波器连接到待测电路。

示波器有两个输入通道，可以同时测量两个信号。

将待测电路的信号分别连接到示波器的输入通道上即可。

2. 调节示波器接下来需要调节示波器，使其适应待测信号。

示波器有多个控制按钮和旋钮，需要根据需要进行调节。

首先需要选择偏转方式。

如果待测信号是正弦波形，可以选择正弦偏转；如果待测信号是任意波形，可以选择直线偏转。

选择偏转方式后，需要调节偏转灵敏度和时间基准，使得示波器可以正确显示待测信号的波形和频率。

接下来需要选择触发方式。

如果待测信号是周期性的，可以选择自动触发；如果待测信号是不规则的，可以选择外部触发。

选择触发方式后，需要调节触发电平和触发延迟，使得示波器可以正确触发待测信号。

最后需要调节荧光屏的亮度和对比度，使得示波器的显示效果最佳。

3. 测量信号调节好示波器后，即可开始测量信号。

示波器会将待测信号转换为波形显示在荧光屏上。

可以通过示波器的控制按钮和旋钮对波形进行放大、平移、截取等操作，以便更好地观察和分析信号。

示波器的使用方法和原理

1 示波器工作原理示波器是利用电子示波管的特性，将人眼无法直接观测的交变电信号转换成图像，显示在荧光屏上以便测量的电子测量仪器。

它是观察数字电路实验现象、分析实验中的问题、测量实验结果必不可少的重要仪器。

示波器由示波管和电源系统、同步系统、X轴偏转系统、Y轴偏转系统、延迟扫描系统、标准信号源组成。

1．1 示波管阴极射线管(CRT)简称示波管，是示波器的核心。

它将电信号转换为光信号。

电子枪、偏转系统和荧光屏三部分密封在一个真空玻璃壳内，构成了一个完整的示波管。

1．荧光屏现在的示波管屏面通常是矩形平面，内表面沉积一层磷光材料构成荧光膜。

在荧光膜上常又增加一层蒸发铝膜。

高速电子穿过铝膜，撞击荧光粉而发光形成亮点。

铝膜具有内反射作用，有利于提高亮点的辉度。

铝膜还有散热等其他作用。

当电子停止轰击后，亮点不能立即消失而要保留一段时间。

亮点辉度下降到原始值的10％所经过的时间叫做“余辉时间”。

余辉时间短于10μs为极短余辉，10μs—1ms为短余辉，1ms—0．1s为中余辉，0．1s-1s为长余辉，大于1s为极长余辉。

一般的示波器配备中余辉示波管，高频示波器选用短余辉，低频示波器选用长余辉。

由于所用磷光材料不同，荧光屏上能发出不同颜色的光。

一般示波器多采用发绿光的示波管，以保护人的眼睛。

2．电子枪及聚焦电子枪由灯丝(F)、阴极(K)、栅极(G1)、前加速极(G2)(或称第二栅极)、第一阳极(A1)和第二阳极(A2)组成。

它的作用是发射电子并形成很细的高速电子束。

灯丝通电加热阴极，阴极受热发射电子。

栅极是一个顶部有小孔的金属园筒，套在阴极外面。

由于栅极电位比阴极低，对阴极发射的电子起控制作用，一般只有运动初速度大的少量电子，在阳极电压的作用下能穿过栅极小孔，奔向荧光屏。

初速度小的电子仍返回阴极。

如果栅极电位过低，则全部电子返回阴极，即管子截止。

调节电路中的W1电位器，可以改变栅极电位，控制射向荧光屏的电子流密度，从而达到调节亮点的辉度。

示波器的原理及使用

示波器的原理及使用
示波器是一种用来测量电压、电流和其他电信号的仪器。

它具有一个触发电路，可用来稳定地显示波形信号。

以下是示波器的原理和使用。

原理：
1. 示波器的基本原理是通过控制电子束在屏幕上的运动来显示输入信号的波形。

电子束通过垂直和水平偏转系统控制，然后在屏幕上显示出相应的波形。

2. 示波器将输入信号分为若干离散的时间间隔，并将每个间隔的电压值转换为电子束的垂直位置。

水平控制系统则将这些离散的时间间隔在水平方向上显示出来，形成一个波形图像。

使用：
1. 连接电路：首先，将待测的电路连接到示波器的输入端。

可以使用探头将电路与示波器连接，以避免对待测电路造成干扰。

2. 调整控制：通过触发电路和示波器面板上的控制旋钮，可以调整示波器的各种参数，如时间和电压刻度、扫描速率等，以获得所需的波形显示。

3. 观察波形：一旦示波器设置正确，波形将在示波器屏幕上显示出来。

可以观察波形的振幅、频率、相位等特性，进而分析电路的性能和问题。

4. 测量：示波器还可以进行一些测量，如测量波形的峰峰值、平均值、频率等。

它还可以进行波形的比较和数学运算，如求积分、微分等。

总结：
示波器通过控制电子束在屏幕上的运动来显示输入信号的波形。

使用示波器可以连接待测电路、调整控制参数、观察和测量波形等，以便分析电路的性能和问题。

示波器的原理和使用教程

示波器的原理和使用教程示波器是一种广泛应用于电子工程领域的测量仪器，它能够对电信号进行观测和分析。

本文将为您介绍示波器的原理和使用教程。

1. 示波器的原理示波器基于振动的原理，通过将电信号转化为图形显示，使人们能够直观地了解信号的特性。

示波器主要包含以下几部分：1.1 垂直放大器垂直放大器负责对信号进行放大，使其能够在显示屏上清晰可见。

通过调节放大倍数，我们可以改变显示信号的幅度。

1.2 水平放大器水平放大器用于调节示波器的时间基准，即在显示屏上横向延展信号。

通过调节水平放大倍数，我们可以改变信号在时间轴上的显示速度。

1.3 示波管示波管是示波器的核心部件，它能够将电信号转化为图像显示在屏幕上。

示波管通过电子束在荧光屏上绘制出波形图。

2. 示波器的使用教程接下来，我们将详细介绍如何正确地使用示波器来观测和分析电信号。

2.1 连接电路首先，将待测电路与示波器正确连接。

应确保电路与示波器的地线连接良好，以避免干扰。

2.2 调整垂直放大倍数根据信号的幅度范围进行调整。

如果信号幅度过大或过小，会导致波形显示不清晰或超出显示范围。

2.3 调整水平放大倍数根据信号的频率进行调整。

当频率较高时，适当增大水平放大倍数，以确保波形显示完整。

2.4 观测波形调整示波器的触发方式和触发电平，使波形能够稳定地显示在屏幕上。

观测波形时，应注意波形的形状、周期、幅值等特征。

2.5 进行信号分析利用示波器的触发、光标、测量等功能，可以对信号进行进一步分析。

通过触发功能，我们可以准确地捕捉特定事件发生的瞬间；通过光标功能，我们可以测量波形的时间间隔、幅值等参数。

通过本文的介绍，我们了解了示波器的原理和使用教程。

在实际应用中，正确地使用示波器能够帮助我们观测和分析电信号，为电子工程提供准确的数据支持。

掌握示波器的使用技巧，将有助于提高工作效率和准确性。

在使用示波器时，还应注意安全操作，防止电路短路等意外情况的发生。

希望本文对您有所帮助，谢谢阅读！。

简述示波器的工作原理和使用方法

简述示波器的工作原理和使用方法示波器是一种常见的电子测试仪器，用于检测和显示电信号的波形。

它在电子工程、通信、医学等领域中发挥着重要作用。

本文将简要介绍示波器的工作原理和使用方法。

一、工作原理示波器通过接收和处理电信号，并将其转换为可视化的波形图形。

它主要由以下几个部分组成：1. 输入电路：示波器的输入电路用于接收被测信号，常见的输入方式有电压探头、电流探头等。

输入电路通常具有不同的带宽范围和灵敏度，可以适应不同频率和振幅的信号。

2. 触发电路：触发电路确定了示波器何时开始采集和显示波形。

触发通常基于信号的特定条件，如信号达到或超过某个阈值等。

触发电路的设置对于正确显示信号的波形非常重要。

3. 垂直放大器：垂直放大器用于放大输入信号的电压。

示波器通常具有多个垂直放大器，允许对不同幅度的信号进行测量和显示。

垂直放大器通常具有可调的放大倍数和直流耦合/交流耦合模式。

4. 水平放大器和扫描发生器：水平放大器和扫描发生器控制示波器屏幕上波形的时间轴。

水平放大器决定了横向显示的时间范围，而扫描发生器则控制屏幕上波形的扫描速率。

5. 显示屏：示波器的显示屏用于显示波形。

现代示波器通常采用液晶显示屏，具有高分辨率和清晰度。

二、使用方法使用示波器需要以下几个步骤：1. 连接信号：使用正确的电压探头或电流探头将被测信号连接到示波器的输入端口。

确保连接正确，并选择合适的探头放大倍数。

2. 设置触发条件：根据被测信号的特点，设置合适的触发条件。

可以选择边沿触发或脉冲触发，设置触发电平等。

3. 调整垂直和水平放大器：根据被测信号的振幅和频率调整垂直和水平放大器。

确保波形在显示屏上具有适当的大小和清晰度。

4. 调整扫描速率：根据被测信号的周期和需要显示的波形数量，调整扫描速率。

较高的扫描速率可以显示更多的细节，但可能导致波形在屏幕上移动得很快，不易观察。

5. 观察和分析波形：开始采集和显示波形后，观察并分析波形特征。

可以测量波形的振幅、频率、周期等参数，并进行进一步的信号分析。

示波器的使用方法

示波器的使用方法示波器是一种用来观察电信号波形的仪器，它可以帮助工程师和技术人员对电路中的信号进行分析和调试。

示波器的使用方法对于工程师来说非常重要，它可以帮助他们更快速地定位和解决问题。

本文将介绍示波器的基本使用方法，包括示波器的基本原理、示波器的操作步骤以及示波器的常见应用场景。

一、示波器的基本原理。

示波器的基本原理是利用电子束在示波管内移动来显示电信号的波形。

当电信号进入示波器时，它会被转换成电子束的移动轨迹，然后在示波管屏幕上显示出来。

示波器的屏幕通常是一个矩形的荧光屏，电子束在屏幕上移动时会产生一条亮线，这条亮线就是电信号的波形。

二、示波器的操作步骤。

1. 连接电源和信号源。

首先，将示波器的电源线插入电源插座，并打开示波器的电源开关。

然后，将待测信号源的输出端与示波器的输入端连接，确保连接正确并牢固。

2. 设置示波器的控制参数。

在连接好电源和信号源之后，需要设置示波器的控制参数，包括水平扫描速度、垂直灵敏度、触发方式等。

这些参数的设置需要根据待测信号的特点来确定，一般情况下，可以先将水平扫描速度和垂直灵敏度设置为中等值，然后根据实际情况进行调整。

3. 观察波形。

设置好示波器的控制参数之后，可以开始观察波形了。

通过调整水平和垂直控制旋钮，可以在屏幕上显示出待测信号的波形。

观察波形时，需要注意波形的幅度、频率、相位等特征，以便对待测信号进行分析和判断。

4. 调整触发方式。

示波器的触发方式有多种选择，包括自动触发、外部触发、内部触发等。

根据待测信号的特点，可以选择合适的触发方式，并调整触发电平和触发边沿，以确保波形能够稳定地显示在屏幕上。

5. 记录和保存波形。

在观察波形的过程中，可以使用示波器的记录和保存功能，将感兴趣的波形记录下来并保存起来。

这样可以方便后续的分析和比较，也可以帮助工程师更好地理解待测信号的特性。

三、示波器的常见应用场景。

1. 电路调试。

示波器可以帮助工程师对电路中的信号进行观察和分析，从而快速定位和解决问题。

示波器的工作原理和使用方法

示波器的工作原理和使用方法示波器是一种用于观察电信号波形的仪器，它可以将电信号转换成可视化的波形图形，以便工程师和技术人员对电路的性能进行分析和调试。

本文将介绍示波器的工作原理和使用方法。

一、示波器的工作原理示波器的工作原理基于电信号的振荡和放大。

当电信号进入示波器时，它会被放大并转换成可视化的波形图形。

示波器的核心部件是电子枪和荧光屏。

电子枪会发射一束电子束，这束电子束会被加速并聚焦成一束细线，然后通过一个偏转系统，将电子束偏转成水平和垂直方向。

当电子束击中荧光屏时，它会激发荧光屏上的荧光物质，从而形成一个波形图形。

二、示波器的使用方法1. 连接电路：首先需要将示波器与待测电路连接起来。

通常情况下，示波器会有两个探头，一个用于连接待测电路的信号源，另一个用于连接地线。

2. 调整示波器：在连接电路之后，需要对示波器进行调整。

首先需要调整示波器的触发模式，以便触发电路的波形。

然后需要调整示波器的时间基准，以便调整波形的时间轴。

最后需要调整示波器的垂直增益，以便调整波形的幅度。

3. 观察波形：在调整示波器之后，可以开始观察波形了。

通常情况下，示波器会显示出电信号的波形图形，包括波形的幅度、频率、周期等信息。

通过观察波形，可以分析电路的性能，找出电路中的问题。

4. 调试电路：如果发现电路中存在问题，可以通过示波器来进行调试。

例如，可以通过调整电路的参数，来改变波形的形状和幅度。

通过不断地调试，可以找出电路中的问题，并进行修复。

示波器是一种非常重要的电子测试仪器，它可以帮助工程师和技术人员对电路进行分析和调试。

通过了解示波器的工作原理和使用方法，可以更好地使用示波器，提高工作效率。

示波器的原理与使用

示波器的原理与使用
示波器（Oscilloscope）是一种测试仪器，可以显示电压信号随时间变化的图形，通过观察该信号的波形，可以分析信号的频率、幅度、相位等特征。

示波器的工作原理主要有三个部分：垂直放大系统、水平放大系统和时间基准系统。

垂直放大系统：示波器接收到待测电压信号后，通过垂直放大系统将电压信号放大到适合显示的范围。

垂直放大系统一般包括输入放大器、选择放大倍数的放大器和驱动电阻。

水平放大系统：水平放大系统用于控制水平方向上的缩放，以调整波形的观察时间长度。

水平放大系统一般包括水平方向的缩放旋钮和水平扫描放大器。

时间基准系统：时间基准系统用于控制示波器上水平方向的时间参考。

时间基准系统一般由稳定的时钟电源控制，可以调节示波器的时间刻度。

示波器的使用方法如下：
1. 连接待测信号：将待测信号的电压输入示波器的垂直输入端口。

2. 设置垂直放大：根据待测信号的幅度范围，调整示波器的垂直放大倍数，使信号完整地显示在屏幕上。

3. 设置时间基准：根据待测信号的频率范围，调整示波器的时间基准，使信号波形在屏幕上水平展示出来。

4. 观察波形：打开示波器的电源开关，观察待测信号的波形在示波器屏幕上的显示。

可以通过调节示波器的触发方式、触发电平等参数，调整波形的显示效果。

5. 分析信号特征：根据波形的形状、幅度、频率等特征，对待测信号进行分析，并根据需要进行测量、记录、保存等操作。

需要注意的是，在使用示波器时需要遵守操作规程，保持仪器和测试样品的安全，避免对仪器和人身造成损害。

示波器的原理和使用实验报告

示波器的原理和使用实验报告示波器的原理和使用实验报告引言：示波器是一种广泛应用于电子领域的仪器，它能够将电信号转化为可视化的波形图，帮助工程师分析和测量电路中的各种参数。

本文将介绍示波器的基本原理以及实际使用中的一些注意事项。

一、示波器的基本原理示波器基于示波管的工作原理，通过控制电子束在荧光屏上划过的轨迹，将电信号转化为可见的波形图。

其基本原理如下：1. 示波管：示波管是示波器的核心部件，它由电子枪、偏转板和荧光屏组成。

电子枪发射出的电子束被偏转板控制，从而在荧光屏上形成可见的波形。

2. 水平和垂直偏转系统：示波器的水平和垂直偏转系统用于控制电子束在荧光屏上的位置和移动速度。

水平偏转系统控制波形的时间轴，垂直偏转系统控制波形的幅度。

3. 触发系统：示波器的触发系统用于控制示波器在何时开始扫描电信号并显示波形。

触发系统可以根据用户设置的触发条件，如信号的上升沿或下降沿，来触发示波器的扫描。

二、示波器的使用实验为了更好地理解示波器的原理和使用方法，我们进行了以下实验：1. 连接电路：首先，我们将待测电路与示波器正确连接。

示波器的输入端通常有两个，一个是地端（GND），另一个是待测信号的输入端。

我们需要将地端与电路的地线连接，将待测信号的输入端与电路的输出端连接。

2. 调节垂直和水平控制：接下来，我们需要调节示波器的垂直和水平控制，以便正确显示波形。

垂直控制用于调节波形的幅度，通常可以通过旋钮或按钮来实现。

水平控制用于调节波形的时间轴，也可以通过旋钮或按钮来实现。

3. 设置触发条件：在进行测量之前，我们需要设置触发条件，以确保示波器能够正确地扫描并显示波形。

触发条件可以根据信号的上升沿、下降沿或其他特定条件来设置。

我们需要根据实际情况选择适当的触发条件。

4. 扫描并观察波形：设置好触发条件后，我们可以开始扫描并观察波形了。

示波器会根据触发条件自动扫描电信号，并在荧光屏上显示波形。

我们可以通过调节垂直和水平控制来观察波形的幅度和时间轴。

示波器的使用原理

示例器的使用原理一、示波器概述示波器是一种用于显示和测量电信号的仪器，广泛应用于电子、通信、自动控制、医疗等领域。

它通过将电压信号转换为图形形式，可以方便地观察信号的波形、幅度和频率等特性。

示波器不仅能够帮助工程师调试电路，还常常用于教学和科研工作。

二、示波器的工作原理示波器的工作原理可以简单描述为以下几个步骤： 1. 输入信号采样：示波器通过信号输入端接收待测信号，并对信号进行采样。

常见的采样方式有实时采样和等间隔采样两种。

2. 数字化处理：示波器将采样到的模拟信号转换为数字信号，通常使用模数转换器（ADC）完成这一过程。

数字化处理有助于后续信号处理和数据存储。

3. 存储与显示：示波器将数字化的信号数据存储在内存中，并根据用户的操作将部分或全部信号数据显示在示波器屏幕上。

示波器屏幕通常为高分辨率的液晶显示器。

4. 触发控制：示波器可以根据用户设置的触发条件对信号进行触发控制，以确保信号的稳定显示。

触发条件通常包括触发源、触发类型和触发电平等参数。

5. 信号分析：示波器可以对信号进行多种分析，包括波形测量、频谱分析、时序分析等。

这些分析功能有助于用户更全面地了解信号特性。

三、示波器的主要参数在使用示波器时，我们需要了解和注意一些主要参数，以保证测量的准确性和可靠性。

以下是常见的示波器参数： 1. 带宽：示波器的带宽限制了它能够准确显示的信号频率范围。

带宽通常以3dB带宽表示，即在该频率下，信号的幅度已经降低到原始幅度的70.7%。

2. 垂直灵敏度：垂直灵敏度指示了示波器能够测量信号的最小变化量。

示波器的垂直灵敏度通常以伏特/格（V/div）表示。

3. 水平基准：水平基准用于调整示波器屏幕上波形的位置。

水平基准通常以每格时间（s/div）表示。

4. 触发控制：示波器的触发控制参数包括触发源、触发类型和触发电平等。

合理设置这些参数可以确保波形的稳定显示。

5. 存储深度：示波器的存储深度表示示波器可以存储和显示的波形数据量。

示波器原理,条件,方法

示波器原理,条件,方法示波器原理、条件和方法示波器是一种用于显示电信号波形的仪器，它利用电子技术和光学原理来观察和测量电信号的变化。

示波器广泛应用于电子工程、通信、医学等领域，可用于测量频率、幅值、相位等参数。

下面将从示波器的原理、使用条件和常用方法三个方面进行介绍。

一、示波器的原理示波器的基本原理是利用电子束在荧光屏上产生亮度变化的原理来显示电信号的波形。

当电信号进入示波器后，经过放大、滤波等处理后，被连接到电子枪的垂直偏转板和水平偏转板上。

电子枪会发射出一束高速电子，经过垂直和水平偏转板的作用，电子束在荧光屏上形成一个点。

由于电信号的变化，垂直和水平偏转板会控制电子束的位置，从而在荧光屏上显示出相应的波形。

二、示波器的使用条件示波器的使用条件主要包括以下几个方面：1. 输入信号的频率范围应在示波器的测量范围之内。

示波器一般会标注其最高可测量的频率范围，用户在选择示波器时需要根据实际需要来确定。

2. 输入信号的幅度范围应在示波器的测量范围之内。

如果输入信号的幅度超过示波器的测量范围，可能会导致显示不准确甚至损坏示波器。

3. 输入信号的波形形状应与示波器的测量模式匹配。

示波器一般支持多种测量模式，如正弦波、方波、脉冲等，用户需要选择合适的测量模式来保证测量结果的准确性。

三、示波器的常用方法示波器作为一种测量仪器，有多种常用方法可以用来观察和测量电信号的波形。

以下是一些常用的方法：1. 垂直调节：通过调节示波器的垂直偏移、增益和衰减等参数，可以使波形在荧光屏上居中、放大或缩小，以便更好地观察和测量。

2. 水平调节：通过调节示波器的水平扫描速度和水平偏移等参数，可以改变波形在时间轴上的显示位置和速度，以便更好地观察和测量波形的周期和相位。

3. 触发设置：通过设置示波器的触发模式、触发电平和触发源等参数，可以使波形在荧光屏上稳定显示，以便更好地观察和测量。

4. 自动测量：示波器一般提供自动测量功能，可以自动测量波形的频率、幅值、占空比等参数，方便用户进行快速测量和分析。

示波器的原理及应用

示波器的原理及应用示波器是一种用于测量电信号波形的仪器。

它通过将电信号转换成可见的图形，以便我们能够方便地观察和分析信号的特性。

示波器在电子工程、通信、计算机科学等领域具有广泛的应用。

本文将详细介绍示波器的原理和应用。

一、示波器的原理示波器的原理基于傅里叶分析理论，即任何复杂的周期信号都可以表示为一系列不同频率和不同振幅的正弦和余弦波的叠加。

示波器采用了一种叫做“示波管”的设备，通过控制电子束在屏幕上的位置和强度，将电信号转化为可见的波形图形。

示波器的基本工作原理如下：1. 信号输入：将待测信号连接到示波器的输入端口。

示波器通常提供多个通道，可以同时测量和显示多个信号。

2. 垂直放大：示波器通过垂直放大电路来扩大输入信号的幅度范围，以便在垂直方向上能够准确显示信号的变化。

垂直放大通常由放大器和控制电路组成。

3. 水平放大：示波器通过水平放大电路来控制波形在水平方向上的显示范围。

水平放大通常由放大器和控制电路组成。

4. 时间基准：示波器通过时间基准电路来确定波形在水平方向上的时间间隔。

时间基准通常由一个稳定的时钟信号或外部触发信号提供。

5. 示波管：示波管是示波器的核心部件，它由一个电子枪和一个荧光屏组成。

电子枪发射出高速电子束，经过垂直和水平偏转系统控制后，打在荧光屏上，形成可见的波形图形。

6. 对比度和亮度调节：示波器提供对比度和亮度调节，以便在观察波形时能够得到清晰的图像。

二、示波器的应用示波器在各个领域都有广泛的应用，下面将重点介绍几个主要的应用：1. 电子工程：在电子工程领域，示波器被广泛用于测量和研究电路中的信号波形。

使用示波器，工程师可以检查和分析电路中的各种信号，如电压、电流、频率等，并确保电路正确工作。

2. 通信：示波器在通信领域中起着重要作用。

它可以用于分析和检测各种通信信号的波形和特性，如调制解调器、雷达、无线电和电视信号等。

示波器能够帮助工程师定位和解决通信系统中的故障。

3. 计算机科学：示波器在计算机科学领域中广泛应用于嵌入式系统的调试和分析。

示波器的原理与使用实验报告2篇

示波器的原理与使用实验报告2篇示波器的原理与使用实验报告第一部分：示波器的原理一、实验目的通过学习示波器的基本结构、原理及使用方法，掌握示波器的信号显示、测量和分析等基本功能。

二、实验原理1、示波器的基本结构示波器是一种能够将被测信号的时间序列波形以图形方式表示出来的电子测试仪器。

示波器主要由以下部分组成：（1）控制前端：主要用于对被测信号进行预处理和控制，包括信号输入通道、分频器、滤波器、校准电路等。

（2）垂直放大器：主要是对被测信号进行放大或缩小以便于观察。

（3）水平扫描器：主要用于控制示波器屏幕上的波形显示范围和扫描速度，从而实现波形的时间轴。

（4）示波管：主要用于在屏幕上显示波形，通常由电子枪和荧光屏组成。

（5）触发器：主要用于控制波形的稳定性，使波形在屏幕上稳定地显示。

2、示波器的基本原理当被测信号被输入到示波器的垂直放大器中时，它首先被放大到适当的幅度，然后经过水平扫描器控制的时间轴扫描，最终被送到示波管上显示出来。

示波管是一种利用荧光材料来呈现出电子束轨迹的装置。

电子枪在高速电场的作用下产生电子束，这个电子束被扫描线圈控制在屏幕上扫描，并在荧光层上形成亮度不断变化的轨迹，最终形成被测电信号的时间序列波形。

在示波器中，触发器是一种用于控制波形的稳定性的重要部件。

触发器的工作是在一定条件下，使示波器从被测信号中选择一个特定的位置开始扫描，从而稳定地显示波形。

触发器的工作原理及参数设置，是影响示波器整体性能的重要因素之一。

3、示波器的信号测量在一个物理量随时间变化的过程中，常用示波器来观察其波形的特点，对其进行测量和分析。

常见的示波器信号测量方法包括以下几种：（1）幅度测量：示波器垂直放大器的增益可以通过掌握示波器的缩放工具来调节，这使得它成为了测量信号幅度的常用工具。

（2）时间测量：示波器水平扫描器的扫描速度也可以通过示波器的缩放工具来调节，以便于在屏幕上观察电信号波形的时间特征，同时，通过示波器时间测量的功能，精确地测量电信号波形的时间特征，如周期、占空比等。

示波器工作原理和使用方法

示波器工作原理和使用方法示波器是一种广泛应用于电子工程和通信领域的测量仪器，用于观察和测量电信号的波形和参数。

它工作原理简单，使用方法也相对容易掌握。

一、示波器的工作原理示波器的工作原理基于电子束在电场作用下的运动规律。

它主要由示波管、水平和垂直扫描系统以及触发和放大系统组成。

1. 示波管：示波管是示波器的核心部件，它采用了阴极射线管的原理。

在示波管内部，通过加热阴极产生电子，然后经过加速电极加速，进入一个带有偏转电极的空间。

在偏转电极的作用下，电子束可以在屏幕上形成可见的亮点。

2. 水平和垂直扫描系统：示波器的水平和垂直扫描系统用于控制电子束的移动。

水平扫描系统控制电子束在水平方向上的移动速度，垂直扫描系统控制电子束在垂直方向上的移动速度。

通过控制水平和垂直扫描系统，可以在示波管屏幕上显示出精确的波形。

3. 触发和放大系统：触发系统用于控制示波器何时开始扫描信号，以确保波形显示的稳定性。

放大系统则用于放大输入信号，使其能够在示波管屏幕上可见。

二、示波器的使用方法示波器的使用方法主要包括信号连接、参数设置、触发调整、波形观察和测量等步骤。

1. 信号连接：首先，需要将被测信号通过信号线连接到示波器的输入端口。

确保信号线的连接正确、稳固，并注意接地的正确性。

2. 参数设置：在使用示波器前，需要设置适当的参数，以适应被测信号的特点。

参数包括扫描速度、垂直灵敏度、触发级别等。

根据被测信号的频率和幅度调整参数，使波形在示波管屏幕上能够清晰可见。

3. 触发调整：触发是示波器显示波形的关键。

通过调整触发电平和触发模式，可以确保示波器在稳定状态下工作。

触发电平是指触发系统开始扫描信号的电平，触发模式可以选择自动触发或外部触发，根据实际需要进行调整。

4. 波形观察：设置好参数和触发后，可以开始观察波形。

示波器的屏幕上会显示出被测信号的波形，可以通过调整垂直灵敏度和水平扫描速度等参数，以获得清晰的波形图像。

5. 测量：示波器不仅可以观察波形，还可以进行波形的测量。
