常用漆包线分类及性能

漆包线的种类按导体形状分类：圆线、扁线、空心线按绝缘材料分：缩醛漆包线，聚酯漆包线，聚氨酯漆包线，改性聚酯漆包线，聚酯亚胺漆包线，聚酯亚胺/聚酰胺酰亚胺漆包线，聚酰亚胺漆包线按线径规格分类：常规漆包线(直径0∙6mm以上)、微细漆包线(直径0.6mm 以下)按绝缘漆品种分类：缩醛、聚酯、改性聚酯、聚酯亚胺、聚氨酯、聚酰亚胺、聚酯亚胺/聚酰胺酰亚胺、自粘、复合涂层按耐热温度等级分类：120级(E)、130级(B)、155级(F)、180级(H)、200级(C)、240级按用途分类：一般用途漆包线(普通线)、耐热漆包线、特种漆包线(耐电晕、耐冷媒、其他)按导体材料分类：铜线、铝线、合金线漆包线的分类介绍产品类别:直焊性聚氨酯漆包铜圆线QA(UEW)等级：130(B)、155(F)、180(H)特点：能直焊、易染色产品类别：尼龙复合漆包线QA∕N(UEW∕N)等级：130(B)、155(F)、180(H)特点:耐磨性佳、弯曲性能好产品类别:聚酯漆包铜圆线QZ(PEW)等级：130(B)、155(F)特点:耐刮性、耐溶剂性好产品类别：聚酯亚胺漆包铜圆线QZY(E1W)等级：180(H)特点：稳定性、耐刮性、耐溶剂性好产品类别：聚酯亚胺/聚酰胺酰亚胺复合漆包铜圆线Q(ZY∕XY)(EI/AIW)等级：200(C)、220(C)特点：耐高、低温、耐冷冻剂，耐辐射，耐热冲击，化学性能优。

产品类别：变频电机用抗电晕漆包铜圆线Q(ZY∕XY)/200-BP等级：200(C)特点：耐高温、耐辐射、耐磨、耐电晕性能。

漆包线的结构分为导体与绝缘两部分，按导体材料可分为铜、铝、合金等，按导体形状也可以分为圆线、扁线、空心线等。

按绝缘材料主要分为漆包线、绕包线、无机绝缘线，常见的漆包线用绝缘漆有缩醛类漆、聚酯类漆、聚酯亚胺类漆、聚氨酯类漆、聚酰胺类漆、聚酰胺亚胺类漆、芳族聚酰亚胺类漆、聚酰胺酰亚胺类漆。

漆包线在我国漆包圆线主要适用于GBT6109-2008,漆包铜扁线适用于GBT7095-2008。

漆包线介绍及变压器使用要求

融的粘合层，可制作无骨架线圈；
五、漆包线的制作
原材料：电工用圆铜杆、绝缘漆生产设备：拉丝机、漆包机辅助材料：拉丝润滑油、拉丝模具、漆
包线表面润滑油、线盘、包装材料等；
五、漆包线的制作---拉丝
以0.09mm(39#线)为例说明 1.拉丝：将2.6mm的铜杆拉制到需要的规格:
2.6 mm经中拉退火 0.8mm经小拉退火0.29mm经细拉 0.09mm 铜线外观必须光亮，不得有油污、氧化变色、毛刺、黑斑等，并平整紧密的绕在祼线盘上，为了保证漆包线的柔软度，拉丝工序必须有中间退为，一般截面压缩率在90%应退火一次,以保证漆包线的柔软度;
拉丝退火机
中拉退火机
中拉退火机局部图
小拉机
小拉机图
小拉机内部图
拉丝---模具
拉丝-----模具
拉丝----模具
五、漆包线的制作---漆包
2.漆包:将拉制好的半成品铜线经过退火、清洁、上漆、烘干、润滑、卷绕至适当的收线盘上:
退火：铜线经冷拉后其晶格发生变化而变硬，经过退火炉的加热，使其晶格再排列而变软，这样才能使漆包线成品外观及柔软度满足客户的要求，网变用线对柔软度的要求尤其高，重点----控制好退火温度；
片电感、背光源变压器、网络变压器、滤波器；
与标准180级产品性能对比
软化击穿耐热冲击焊锡温度
IEC 230/定温法 200
390
NEMA 225/升温法 200
390
我司产品 >250/升温法
220
375
十绞线（Litz Wire)
由多根单独绝缘的导线绞合而成，这样可使通过的电流分布均匀，磁通量均衡；
雨刷电机、铁路讯号、船用电器等；起重电机: 吊车电机、电梯电机、控制部件、传送带滚筒电机、起重电

ISRI分类标准

黄铜边角 New Brass Clippings 包括新的无铅化的黄铜片或板上切下的边角料，不含杂质，小于6毫米的冲压下的废料不得超过10%。不得含有门氏锌铜合金和海军黄铜。 Label
铜水暖零件 Cocks and Faucets 应包括各式各样采用红色黄铜和黄铜制成的干净的水暖件，其中包括镀铬或镀镍构件。不得含有煤气开关（龙头）、啤酒的出酒嘴、以铝和锌为母材制成的水暖件。 Grape
废海军黄铜管 Admiralty Brass Condenser Tubes 应包括洁净完整的海军黄铜冷凝管件，电镀、非电镀的均可。不得含有镍合金、铝合金以及腐蚀材料。 Pales
废铝黄铜管 Aluminum Brass Condenser Tubes 应包括洁净完整的铝黄铜冷凝管件，电镀、非电镀的均可。不得含有镍合金、铝合金以及被腐蚀的材料。 Pallu
1号铜线 No.1 Copper Wire 1级：包括裸露、无涂层、无合金的纯铜线，表面无氧化，不含毛丝，铜线直径不小于1.6mm。2级：包括洁净、无色泽、无涂层、无锡、无合金的纯铜线和铜电缆线，不含毛丝和烧过的易碎的铜线。 BarleyBerry
2号铜线 No.2 Coppeห้องสมุดไป่ตู้ Wire 无合金的废铜线，含有杂料，含铜量为96%（最小含量94%）。不得含有过分铅化和锡化的铜线、焊接过的铜线、黄铜和青铜线、过多的油、废钢铁和非金属、脆的过烧线、绝缘性铜线和过多的细丝线。需用适当方式清除尘垢。 Birch
废铜箔 —— 主要是铜箔厂和线路板厂产生的废铜箔。1级：纯废铜箔，无任何夹杂。2级：纯铜箔板，夹杂物的最大含量为3%。3级：纯铜箔板，含有黏结剂。 ——
黄铜废料包括了加工黄铜和铸造黄铜废料。1级：单一牌号的黄铜废料，包括废领部件、边角余料等各种形状的废料，但不得含有粉末、车屑等，夹杂物小于2%。2级：同一名称的黄铜废料，如普通黄铜废料、镍黄铜废料等，包括废零部件、边角料等各种形状的废料，不得含有粉末、车屑等，夹杂物小于2%。3级：不同名称的混合黄铜废料，包括了废零部件、边角料等各种废料，不得含有粉末、车屑等，夹杂物小于2%。

漆包线分类及特点

漆包线分类及特点
漆包线是一种非常常见的电线，它由铜线绕制成，并且表面覆有一层漆料。

漆包线的分类与特点如下：
一、分类
1. 按用途分类：可分为发动机线、变压器线、电机线、励磁线等。

2. 按绝缘材料分类：可分为聚氨酯漆包线、聚酰亚胺漆包线、亚胺漆包线、聚苯乙烯漆包线等。

3. 按规格分类：可按线径、截面积等规格进行分类。

二、特点
1. 良好的绝缘性能：漆包线的表面覆盖着一层漆料，可以有效防止电流泄漏和短路，保证电路的安全性和稳定性。

2. 耐高温性能：漆包线的绝缘材料具有良好的耐高温性能，可以承受高温环境下的工作。

3. 良好的耐磨性能：漆包线的表面涂层具有一定的硬度和耐磨性能，可以有效避免线缆在使用过程中被划伤或损坏。

4. 灵活性好：漆包线由铜线绕制成，具有较高的灵活性，可以方便地弯曲或折叠，适用于各种复杂的接线环境。

5. 安全可靠：漆包线采用优质的绝缘材料，可以保障电线的安全可靠性，有效避免电路故障和事故的发生。

综上所述，漆包线具有良好的绝缘性能、耐高温性能、良好的耐磨性能、灵活性好、安全可靠等特点，广泛应用于各种电器设备和电
路中。

漆包线分类

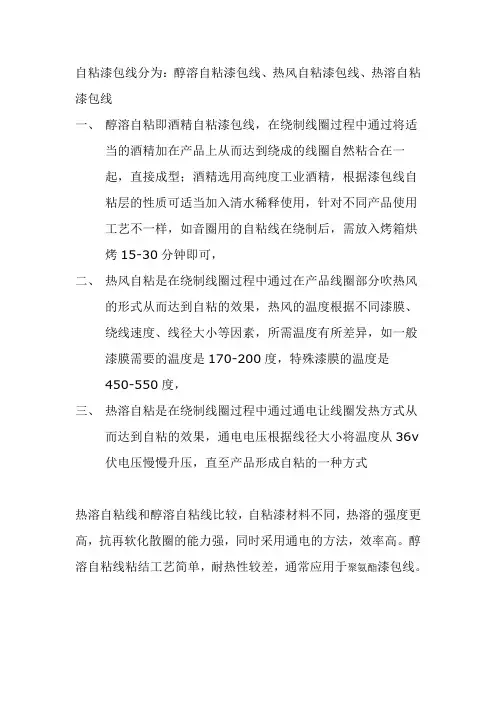

自粘漆包线分为：醇溶自粘漆包线、热风自粘漆包线、热溶自粘漆包线
一、醇溶自粘即酒精自粘漆包线，在绕制线圈过程中通过将适
当的酒精加在产品上从而达到绕成的线圈自然粘合在一
起，直接成型；酒精选用高纯度工业酒精，根据漆包线自
粘层的性质可适当加入清水稀释使用，针对不同产品使用
工艺不一样，如音圈用的自粘线在绕制后，需放入烤箱烘
烤15-30分钟即可，
二、热风自粘是在绕制线圈过程中通过在产品线圈部分吹热风
的形式从而达到自粘的效果，热风的温度根据不同漆膜、
绕线速度、线径大小等因素，所需温度有所差异，如一般
漆膜需要的温度是170-200度，特殊漆膜的温度是
450-550度，
三、热溶自粘是在绕制线圈过程中通过通电让线圈发热方式从
而达到自粘的效果，通电电压根据线径大小将温度从36v
伏电压慢慢升压，直至产品形成自粘的一种方式
热溶自粘线和醇溶自粘线比较，自粘漆材料不同，热溶的强度更高，抗再软化散圈的能力强，同时采用通电的方法，效率高。

醇溶自粘线粘结工艺简单，耐热性较差，通常应用于聚氨酯漆包线。

耐电晕漆包线标准

耐电晕漆包线标准一、概述耐电晕漆包线是一种特殊类型的漆包线，具有优异的耐电晕性能，适用于高电压、高频率的电机、电器产品中。

本标准规定了耐电晕漆包线的分类、技术要求、试验方法、检验规则、包装、运输及贮存。

二、分类耐电晕漆包线按其导体材料、绝缘漆膜厚度、工作温度、导体截面积等分为以下几类：1. 按导体材料分为：铜导体、铝导体。

2. 按绝缘漆膜厚度分为：厚膜型、薄膜型。

3. 按工作温度分为：普通型、高温型。

4. 按导体截面积分为：0.05mm²~6.00mm²。

三、技术要求1. 导体耐电晕漆包线的导体应符合GB 3956-83《电缆的导体》的规定。

其中，铜导体的纯度应不低于99.95%。

2. 绝缘漆膜耐电晕漆包线的绝缘漆膜应采用经过特殊处理的绝缘材料，具有良好的电性能、耐高温性能和耐电晕性能。

绝缘漆膜应均匀地涂敷在导体表面，不得有气泡、砂眼等缺陷。

3. 耐电晕性能耐电晕漆包线的耐电晕性能应符合GB/T 22580-2008《电线电缆电性能试验方法》的规定。

在频率为50Hz、电压为2500V的条件下，进行耐电晕试验，漆包线应能持续工作2小时以上。

4. 外观质量耐电晕漆包线的外观质量应符合GB/T 6109.1-2008《电线电缆用漆包圆绕组线》的规定。

线材表面应光滑、平整，不得有裂纹、起皮、斑点等明显缺陷。

"四、试验方法1.导体试验：按照3956-83《电缆的导体》的规定，对铜导体进行纯度测试，铝导体则应符合相应的铝导体标准。

2.绝缘漆膜试验：在温度为室温的条件下，对涂有绝缘漆膜的试样进行耐压试验和耐电晕试验。

耐压试验采用电压逐步升高的方法，观察试样在升压过程中的表现，判断其电气性能；耐电晕试验则在频率为50、电压为2500的条件下进行，观察试样在电晕作用下的表现，判断其耐电晕性能。

3.外观质量试验：按照/6109.1-2008《电线电缆用漆包圆绕组线》的规定，对线材表面进行检查，观察是否有裂纹、起皮、斑点等明显缺陷。

漆包线-用途分类与特性-基础知识

总结词
高强度、耐高温、良好的绝缘性
详细描述
电机用漆包线主要用于制造电动机的绕组，要求具有高强度、耐高温和良好的绝缘性能。这种漆包线通常采用耐高温的绝缘材料制成，能够在高温环境下保持稳定的电气性能和机械性能。
变压器用漆包线
总结词
高导电率、耐高温、良好的绝缘性
详细描述
变压器用漆包线主要用于制造变压器的绕组，要求具有高导电率、耐高温和良好的绝缘性能。这种漆包线通常采用高导电率的材料制成，能够在高温和高压环境下保持稳定的电气性能。
具有较好的耐腐蚀性能，适用于海洋、化工等腐蚀性环境。
低电阻漆包线
电阻低、导电性能好，适用于高频传输和低能耗设备。
新材料与新工艺的应用
新材料
采用高分子材料替代传统漆包线涂层，提高耐热性和绝缘性能。
新工艺
采用先进的涂覆工艺和精密控制技术，提高漆包线的表面质量和稳定性。
环保与可持续发展
环保漆包线
酸洗
用酸液去除铜线表面的氧化物，增强铜线与涂层的结合力。
涂漆工艺
选择合适的涂层材料
涂层方式
根据用途选择具有绝缘、耐磨、耐温等特性的涂层材料。
采用浸涂、淋涂或喷涂等方式将涂层均匀涂覆在铜线表面。
涂层配制
按照涂层材料的要求，将各组分按比例混合均匀，确保涂层质量。
烘烤与固化
烘烤
将涂覆好的铜线放入烘箱中，在一定温度下烘烤，使涂层逐渐熔融并流平。
用途
漆包线主要用于电机、电器、仪表等设备的线圈绕组，具有优良的绝缘性能和耐热性能。
02
漆包线的特性
电性能
绝缘性
漆包线具有优良的绝缘性能，能够保证电线在正常工作电压下不发生漏电、击穿等现象。

漆包线的等级及分类

漆包线的等级及分类
1. 嘿，你知道漆包线其实是有不同等级的吗？就好比学生有成绩好坏之分一样！比如我们常见的电动机里用的漆包线，那可是有讲究的呀！普通等级的可能就满足一般运转，可要是高级点的，那性能可就大不一样啦！能让电动机更高效稳定地工作呢！
2. 哇哦，漆包线的分类也超有趣的呀！就像水果有不同种类一样。

有一种叫聚酯漆包线的，它就像苹果，普普通通但很实用；还有一种聚酰亚胺漆包线，那简直就是榴莲呀，特别却不可或缺！比如在一些高温环境下，它的表现那叫一个棒！
3. 漆包线的等级啊，可不能小瞧！你想想看，要是等级差的用在重要地方，那不就像让小孩去干大人的重活一样，能行么？就像那种劣质的漆包线，用着用着可能就出问题啦，多让人头疼！
4. 嘿呀，漆包线的分类可复杂啦，但也很好理解呀！好比不同性格的人。

圆线漆包线就像是性格随和的人，到处都能用；扁线漆包线呢，就像是有特殊才能的人，在特定场合才能大展身手呢！
5. 你说漆包线的等级重要不？当然重要啦，这就跟你买手机选配置一样！高等级的漆包线给设备带来的提升那可不是一点点。

比如在一些精密仪器里，就得用高品质的漆包线呀，不然怎么保证精度呢？
6. 哇，漆包线的分类真的是各有千秋呀！像自粘性漆包线，那就是个小机灵鬼，自己就能粘住，多方便呀！不同的分类适应不同的需求，就像不同的工
具解决不同的问题一样。

所以呀，选对漆包线的等级和分类真的超级重要！我的观点就是，一定要根据实际需要，好好挑选适合的漆包线，不然可就麻烦咯！。

漆包线分类

漆包线分类
嘿，朋友们！今天咱来聊聊漆包线的分类。

这漆包线啊，就像是电线家族里的小精灵，各有各的特点和用处呢！
先来说说最常见的一种，纯铜漆包线。

它就像个老实巴交的好孩子，性能稳定，导电性那叫一个棒！很多电器里都有它的身影，默默地为我们服务着。

你想想看，家里的那些大大小小的电器，要是没了它，还不得乱套啦！
还有一种铝漆包线，这可就像是个调皮的孩子啦！它虽然比纯铜的稍微便宜点，但是在一些要求高的地方，就有点力不从心咯。

不过呢，在一些不那么关键的地方，它还是能发挥作用的，也算是有自己的一席之地吧。

再说说特种漆包线，这可就是漆包线里的“特种兵”啦！它们有着各种各样特殊的性能，比如耐高温啦、耐腐蚀啦等等。

就好像是专门为了应对那些艰难环境而生的，一般的场合还真用不上它们呢。

哎呀，你说这漆包线的分类是不是很有意思？就像人一样，每个人都有自己的性格和特点。

纯铜漆包线稳重可靠，铝漆包线有点小调皮，特种漆包线那就是厉害的角色！
咱平时生活中，要是对漆包线多了解一点，那不就能更好地利用它们啦？比如说，你要修个什么小电器，知道该用哪种漆包线，不就能修得又快又好嘛！你说是不是这个理儿？
而且啊，漆包线的质量也很重要哦！要是买了质量不好的漆包线，那可就麻烦啦，说不定电器用着用着就出问题了呢。

所以啊，咱在选择漆包线的时候，可一定要瞪大眼睛，仔细挑选，可别被那些质量差的给骗了呀！
总之呢，漆包线的分类虽然不算特别复杂，但是了解清楚了对我们还是很有帮助的呀！它们就像是隐藏在电器背后的小英雄，默默地为我们的生活带来便利呢！所以啊，大家可别小瞧了这些小小的漆包线哦！。

漆包线规格表

漆包线规格表漆包线在线测量可以有效的控制产品的高品质。

可是漆包线在生产时是在高速的运行。

用任何接触的测量工具都是没有办法测量到准确的数据。

而且容易造成线断。

现在有了新的量测工具激光测量仪，可以通过镭射激光了扫描量测。

激光对着线不用接触，通过感应就可以得到准确的数据。

方便又快捷。

对生产真正做到实时监控，全程监控。

如有异常就会报警。

还可以通过加装回馈进行实时补偿。

对产品进行实时修正。

做到零报废。

100%合格。

仪器参数如下：机型012/500测定机012/500显示部S型测量范围0.01~2 mm最小表式量0.1 µm往返精度±0.2µm直线性±0.5 µm扫瞄频率1800回/秒扫瞄速度110m /秒输出接口RS-232C测量值输出方式标准值、上、下限值设定。

显示屏+NG、-NG警示灯显示。

Alarm警报输出功能。

OFFSET标准值设定功能。

读值6位数LED显示。

电压85～260V漆包线在线测量可以有效的控制产品的高品质。

可是漆包线在生产时是在高速的运行。

用任何接触的测量工具都是没有办法测量到准确的数据。

而且容易造成线断。

现在有了新的量测工具激光测量仪，可以通过镭射激光了扫描量测。

激光对着线不用接触，通过感应就可以得到准确的数据。

方便又快捷。

对生产真正做到实时监控，全程监控。

如有异常就会报警。

还可以通过加装回馈进行实时补偿。

对产品进行实时修正。

做到零报废。

100%合格。

显示屏+NG、-NG警示灯显示。

漆包线的规格分类

漆包线的分类1．1按绝缘材料分1．1.1缩醛漆包线1．1.2聚酯漆包线1．1.3聚氨酯漆包线1．1.4改性聚酯漆包线1．1.5聚酯亚胺漆包线1．1.6聚酯亚胺/聚酰胺酰亚胺漆包线1．1.7聚酰亚胺漆包线1．2按漆包线的用途可分：1．2.1一般用途的漆包线（普通线）主要用于一般电机，电器，仪表。

变压器等工作场合的绕组线如；聚酯漆包线，改性聚酯漆包线。

1．2.2耐热漆包线；主要用于180℃及以上温度环境工作的电机，电器，仪表，变压器等工作场合的绕组线。

如聚酯亚胺漆包线，聚酰亚胺漆包线，聚酯É 22;胺/聚酰胺酰亚胺复合漆包线。

1．2.3特殊用途的漆包线；是指具有某种质量特性要求的漆包线，用于特定的场合的绕组线，如：聚氨酯漆包线（直焊性），自粘性漆包线1．3按导体材料分：铜线，铝线，合金线。

1．4按材料形状分：圆线，扁线，空心线。

1．5按绝缘厚度分：圆线：薄漆膜-1厚漆膜-2加厚漆膜-3酒精线在酒精作用下自行粘合的线材(如：Lock).热风线经过热的作用下自行粘合的线材(如:PEI).双用线在酒精或热的作用下自行粘合的线材扁线普通漆膜-1加厚漆膜-2莞丰协电子有限公司产品表示方法1.符号，代号1．1系列代号：漆包绕组成：Q 纸包绕组线：Z1．2导体材料：铜导体：T（省略）铝导体：L1．3绝缘材料：Y、A 聚酰胺（纯尼龙）E缩醛、低温聚氨酯 B 聚氨酯 F 聚氨酯、聚酯H 聚氨酯、聚酯亚胺、改性聚酯N聚酰胺酰亚胺复合聚酯或聚酯亚胺聚酰胺酰亚胺R聚酰胺酰亚胺聚酰亚胺C芳基聚酰亚胺油性类漆：Y（省略）聚酯类漆：Z 改性聚酯类漆：Z（G）缩醛类漆：Q 聚氨酯类漆：A 聚酰胺漆：X 聚酰亚胺漆：Y 环氧漆：H 聚酯亚胺漆：ZY 聚酰胺酰亚胺：XY 1．4导体的特性：扁线：B 圆线：Y（省略）空心线：K1．5漆膜厚度：圆线：薄漆膜-1厚漆膜-2 加厚漆膜-3 扁线：普通漆膜-1加厚漆膜-2 1．6热级用/XXX表示2.型号2．1漆包线产品型号是采用汉语拼音字母和阿拉伯数字组合的方法命名：其组成包括下列几个部份。

漆包线的分类和型号

漆包线的分类和型号漆包线的分类和型号漆包线在电线电缆中结构是最简单的，但由于构成的材质不一样，所具有特性不一样，因而用途也不一样。

为了便于从多种多样的漆包线中选择出适用的品种，就必须将漆包线按系统进行分类，分类的目的是为了便于区分它们的共性和个性，找出它们的规律。

漆包线可以根据导体材料、漆膜材料、线材形状和绝缘厚度等方面、来进行分类：如按导体材料来分：则有铜、铝、合金（锰铜、康铜、镍铬等）和双金属（镀银铜、镀镍铜）、等漆包线。

按漆膜材料来分：则有纯聚酯、缩醛、油性、聚胺酯、聚酰亚胺、聚酯亚胺和聚酰胺酰亚胺等漆包线和其两种漆复合漆包线。

按线材形状来分，则有圆、扁等漆包线。

按绝缘厚度来分，则有薄绝缘和厚绝缘两种漆包线。

还有量小、特殊用途的无磁和玻璃为绝缘等线列为该系列的导线。

一种漆包线的命名应包括有以上的四种分类。

例如目前大量生产的QZ-2型聚酯漆包线的全称应是厚绝缘聚酯漆包圆铜线，以与薄绝缘聚酯漆包圆铜线，厚绝缘聚酯漆包圆铝线，薄绝缘聚酯漆包圆铝线相区分。

为了方便管理，漆包线的名称可以用汉语拼音字母和数字组合而成的型号来表示。

漆包线型号的组成应包括有下列五个部分：绝缘绝缘特征线材线材特征派生1 2 3 4 5每个部分的具体代表的字母或数字的规定如表1—1所示。

把五个部分的字母或数字并在一处，便是这种漆包线的型号。

由于目前电线电缆产品沿用的导体以铜的圆的居多，所以用铜圆线为导体的漆包线在型号中均不加表达。

有一些漆包线产品如油性漆包线，无磁性漆包线、自粘漆包线和自粘直焊漆包线等只有一种漆膜厚度，在型号中就没有派生这一栏。

现在举例说明型号的组成和所表达的意义如下：QQ—1缩醛漆、铜线、圆线线、薄绝缘即薄绝缘缩醛漆包圆铜线。

QZLB聚酯漆、铝线、扁线、即聚酯漆包铝扁线。

QATWC聚胺酯漆、无磁性铜线、圆线。

即无磁性聚胺酯漆圆铜线。

表15—1 漆包线产品型号绝缘层线材派生Q油性漆QZ聚酯漆QQ缩醛漆QA聚胺酯漆QH环氧漆QY聚酰亚胺漆QXY聚酰胺聚酰亚胺漆QZY聚酯亚胺漆N自粘性M耐冷媒NS耐水（T 铜线）TK 康铜线TM 锰铜线TWC 无磁性铜线TY 镀银铜线TN 镀镍铜线L 铝线TL 铜包铝线NC 镍铬线（一圆）B扁D带箔K空心-1薄绝缘-2厚绝缘热级：用温度指数和热冲温度来表示绕组线的热性能。

铜包铝及铜包铝漆包线的检验和试验规范

违反上述声明者，本网将追究其相关法律责任。

本网转载自其它媒体的信息，转载目的在于传递更多信息，并不代表本网赞同其观点和对其真实性负责。

一、分类与型号1、分类铜包铝线按铜层体积比和软硬状态的不同分为以下4个类别：10A---铜层体积比为10%的软态铜包铝线；10H---铜层体积比为10%的硬态铜包铝线；15A---铜层体积比为15%的软态铜包铝线；15H---铜层体积比为15%的硬态铜包铝线；铜包铝线按铜层体积比（铜层体积占铜包铝线体积的百分比）不同分为两种：铜层体积比在8-12%范围内的10%级（简记为10）；铜层体积比在13%-17%范围内的为15%级（简记为15）。

铜包铝线按软硬件状态不同分为两种：拉拔后未退火者为硬态（以H表示）；拉拔后退火者为软态（以A表示）。

因此，铜包铝线可分为四类：10H、10A、15H和15A。

2、型号铜包铝线的型号由型式代号（CCA），类别代号（10A、10H、15H）及其标称直径完成。

表示方法：二、外观检测1、检测工具：10倍放大镜2、检测方法：对于直截了当径等于或大于1.83mm的铜包铝线，其外观质量用正常目力检验，对于直径小于1.83mm的铜包铝线采用放大倍数不超过10倍的放大镜检查。

3、包铝线表面品质要求铜包铝线表面光滑、色彩均匀、应无起珠、漆瘤、黑斑、黑线、氧化、开裂、碰伤划痕、裸线线花等不良缺陷、常温下不粘着、排线均匀。

三、铜层厚度铜层体积比1、铜层厚度沿圆周方向分布应均匀，铜层铝线的铜层厚度最薄点应满足以下规定：对10A和10H线，其厚度最薄点不小于半径的3.5%;对15A和15H线，其厚度最薄点不小于半工半径的5%。

漆包线UL认证

漆包线UL认证，漆包线拷贝绝缘系统UL认证，调光器PSE认证漆包线目前广泛应用于电感，变压器等产品，由导体（铜线）和绝缘层（漆包线漆膜）两部组成。

一般来讲，漆包线的分类有以下两种：按绝缘材料来分：分为缩醛漆包线，聚西酯漆包线，聚氨酯漆包线，改性聚酯漆包线，聚酯亚胺漆包线，聚酯亚胺/聚酰胺酰亚胺漆包线，聚酰亚胺漆包线。

按温度等级来分：分为 130℃、155℃、180℃、200℃、220℃。

GB/T 6109 系列标准是漆包线的国家推荐标准，GB 标准是根据漆包线所用绝缘材料进行分类。

常见如QZ 系列、QA 系列、QQ 系列、QZY 系列、QY 系列、已经复合漆膜漆包线。

美国国家材料标准协会则根据漆包线导体、漆膜、耐温等级对漆包线划分登记。

这也是目前推广最好的漆包线认证。

常见的ANSI 等级有：聚氨酯漆包线MW 75、MW79 等；耐高温漆包线MW37、MW35、MW81 等；聚酯亚胺漆包线MW30、MW74、MW77 等；改性聚酯漆包线MW5、MW26 等。

日本漆包线的依据标准是JIS 3202，基本上也是依据漆膜材料进行种类划分，常见型号有PVF、PEW、UEW、EIW 等。

漆包线行业的竞争激烈，企业为提供自身的竞争和生存能力，纷纷在管理水平和产品质量上挖掘潜力，外在的表现往往是进行ISO 管理体系认证和产品认证。

目前绝大部分工厂会选择UL 认证。

UL 对漆包线进行评估所依据的标准是UL1446，ASTM D 2307 和NEMA MW 1000，测试主要有以下几项：1、热冲击测试；2、漆包线热指数测试，根据是否使用有认证的漆膜而区分进行一点老化测试还是进行三点老化测试；3、耐压测试；4、 IR 测试。

三鼎人锐意进取，我们已经建立起全套的 UL测试设备，并将建立全套电线电缆的测试能力提上日程。

经过数年长足发展，三鼎国际已经成为国内知名的电线电缆认证咨询服务机构。

黄小洁壹伍零壹陆玖肆玖捌零壹，我们先后为来自全国各地的近百家电线电缆客户提供着UL、VDE、CCC、PSE、SAA 等世界各国认证咨询。

uew漆包线标准

uew漆包线标准一、概述漆包线是一种用于电线电缆制造、电机制造、电子元器件制造等领域的材料。

为了保证漆包线的质量和性能，需要制定相应的标准。

本文将介绍漆包线的标准，包括其分类、技术要求、试验方法、检验规则、包装、标志、运输和储存等方面的内容。

二、分类漆包线的分类方法有多种，可以根据用途、结构、绝缘材料、漆膜性能等因素进行分类。

按照用途可以分为电机用漆包线、电器用漆包线、电子用漆包线等；按照结构可以分为单层漆包线、多层漆包线、绕包型漆包线等；按照绝缘材料可以分为聚酯亚胺漆包线、聚酰胺酰亚胺漆包线等。

三、技术要求1. 漆包线应具有规定的机械强度和柔软度，以保证其在使用过程中能够承受一定的机械应力。

2. 漆包线的绝缘层应具有规定的耐电性能和耐热性能，以保证其在电气应用中的稳定性和可靠性。

3. 漆包线的尺寸精度应符合相关标准的要求，以保证其在电线电缆制造过程中的一致性和稳定性。

4. 漆包线的金属材料和表面处理应符合相关标准的要求，以保证其在使用过程中的耐腐蚀性和耐磨性。

四、试验方法1. 机械性能试验：采用拉力机测试漆包线的抗拉强度和伸长率，采用硬度计测试漆包线的硬度。

2. 绝缘性能试验：采用耐压测试仪测试漆包线的绝缘层耐电性能，采用高温高湿环境测试仪测试漆包线在高温高湿条件下的绝缘性能。

3. 尺寸精度测试：采用卡尺和千分尺等工具测试漆包线的尺寸精度。

4. 金属材料和表面处理测试：采用金相显微镜和化学分析等方法测试金属材料和表面处理的质量。

五、检验规则1. 检验项目：漆包线应按照规定的项目进行检验，包括机械性能、绝缘性能、尺寸精度、金属材料和表面处理等项目。

2. 抽样方式：按照GB/T2828-2003标准进行抽样，一般采用正常检查水平。

3. 判定原则：根据检验结果和相关标准进行判定，合格品可以进入下道工序或使用，不合格品需要进行返工或报废处理。

六、包装、标志、运输和储存1. 包装：漆包线应按照规格型号不同采用不同的包装方式，一般采用纸箱包装，并在包装上标明规格型号、生产日期、批号等信息。

WIRE规格说明

文件资料TM3EN-B004 A01/5一‧目的为提高相關人員对其物質的规格不了解或不熟悉，导致混料和用错料的發生。

提高全厂人员对原材料的了解。

二‧范围所有使用其物質之單位、部門三‧定义3.1 JIS : 日本工业标准3.2 IEC ：国际电工委员会3.3 GB/T ：国家标准3.4 NEMA : 美国电气制造商协会四. 职责采购: 資料收集材料工程: 文件制定文控: 文件發放五‧作业内容无六．参考文件：6.1 JIS C3003-19996.2 IEC 603176.3 GB/T 6109-20086.4 NEMA MW1000七．相关表单:无文件资料TM3EN-B004A02/5漆包线种类：1．UEW—聚胺酯漆包銅線1）耐溫等級：130℃，155 ℃，180 ℃2）絕緣說明：UEW其絕緣層-聚胺基甲酸樹脂為polyisocyanate(聚亚安酯)&polyol(多羟基化合物)之組成，在360 ℃-400 ℃具有良好直接焊錫性，廣泛應用於線圈及馬達繞組3）特性：●良好直焊性，免剝除皮膜之動作●在高頻下，具有良好的“Q”值特性●具有良好的密著性及卷繞性●良好的耐溶劑性2．UEW+NY---尼龍外被聚胺酯漆包銅線1）耐溫等級：130℃，155 ℃，180 ℃2）絕緣說明：UEW+NY為雙層可焊絕緣，其組成為底層是變性ployurethane,外被為polyamide(Nylon),尼龍外被最主要的功能是在生產密度較高的線圈時能減少繞線磨擦，減少容積率及幫助快速繞線。

3）特性：●適於高速繞線●能提供生產密度高之線圈及繞組●在高頻下，具有良好的“Q”值特性●具有良好的密著性及卷繞性●良好的耐溶劑性3．PEW---聚酯漆包銅線1）耐溫等級：155 ℃2）絕緣說明：其絕緣層為polyester樹脂，溫度等級達155 ℃，具有良好的溫度穩定性及絕緣特性3）特点：●具有良好之抗Crazing特性，耐磨性，耐化學藥性及溫度穩定特性●可繞性，耐磨性及密著性，皆優於PVF線種4）缺點：不可進行直焊文件类别WIRE 规格说明文件编号版本版次页次文件资料TM3EN-B004A03/54．PEW+NY---尼龍外被聚酯漆包銅線 1）耐溫等級：155 ℃2）絕緣說明：為典型雙層絕緣構造，其組成為底層是Modified polyester ，外被為polyamide(Nylon)，因有Nylon 補覆，其耐溫及機械特性皆優於PEW 線種。
