DF干悬浮剂设备与工艺控制调整
悬浮剂操作技巧规章制度
pH值调节剂：醋酸、柠檬酸、乙醇胺、氢氧化钠等；
三、检测项目与方法
检测项目
指标
标准方法
备注
外观
目测
pH(1%水溶液)
在原药pH范围内
GB/T1601-1993
*
分散性
HG/T2467.13-2003
*
悬浮率
>95%
GB/T14825-2006
*
持久起泡性
<25ml
HG/T2467.5-2003
5、储存稳定性：分为热储，常温，冷冻三个。热储需观察是否膏化，粘度较热储前大，还有析水分层多少。常温看的是制剂常态下的稳定性。冷藏则为结冻后的制剂返回常温后各项指标是否能到达常温时的标准，或者近似常温的标准。
6、稀释液的稳定性（30度标准硬水），制剂稀释200倍，1小时内几乎无沉淀，24小时后能够再分散。
3、粘度：粘度采用DNJ-101粘度计测量，对于悬浮剂正常选用2#转子。测量时悬浮液需浸没至转子刻度线处。选择转速时，最好保持粘度计指针数值在30-70之间。最后用指针上的数值于对应的系数相乘。（粘度要求一般在300-800Pa.s）
4、分散性：分散性测定主要看起在水中的分散状态，分为雾状分散，拉丝分散，及抱团下层。雾状分散即制剂入水后形成乳状液慢慢向下分散开，拉丝则制剂加入后以很多颗粒的的形态下沉，下沉过程中形成丝状。另外就是直接以药液颗粒的形态下层到底部，几乎不分散，但经过上下两次颠倒可以完全分散开。（一般制剂能做到拉丝带部分雾状的分散制剂的分散性就很不错了。）（分优、好、良、差）
悬浮剂实验操作规程
一、仪器设备
电子天平：精确度0.01克
砂磨机：100ml，沈阳化工研究院
DF干悬浮剂专用喷雾干燥设备,干悬浮剂压力喷雾 高品质
项目描述：DF干悬浮剂专用喷雾干燥设备是专门针对农药DF干悬浮剂开发的设备。
农药DF干悬浮剂的产品要求颗粒度较大，颗粒呈空心球状。
这样可提高该产品的速溶性。
现有的DF干悬浮剂专用喷雾干燥设备中不设有尾气回收装置，不能对随尾气排出的原材料进行回收，造成不必要的浪费，经济效益低.我公司提供一种DF干悬浮剂专用喷雾干燥设备，该DF 干悬浮剂专用喷雾干燥设备能够将随尾气排出的原材料进行回收并重新导向干燥塔重新结粒，降低原材料的浪费，提高经济效益，而且干燥塔上小下大的结构能够减少产品与干燥塔塔壁碰撞的速度，减少产品的空心球状颗粒的破损，保持产品颗粒的完整性，提高产品的速溶性。
136.一611.二988DF干悬浮剂压力式喷雾造粒干燥机是采用压力式雾化器借助隔膜泵的压力将溶液或浆状的物料雾化成细微液滴，使表面积显著增大，经与热风进行充分热交换得以快速干燥（十几秒至几十秒），从而得到粉体或细小颗粒产品的设备。
DF干悬浮剂专用喷雾干燥设备，干悬浮剂压力喷雾造粒干燥机，DF干悬浮剂烘干机产品介绍：本机组是一种可以同时完成干燥和造粒的装置。
按工艺要求可以调节料液泵的压力、流量、喷孔的大小，得到所需的按一定大小比例的球形颗粒。
DF干悬浮剂专用喷雾干燥设备，干悬浮剂压力喷雾造粒干燥机，DF干悬浮剂烘干机工艺流程：压力喷雾干燥机工作原理如下：通过2-20MPa的高压将液料（经过过滤的液料）送入压力式雾化器雾化成小液滴，经过雾化后的液滴（表面积大大增加）与热空气充分接触，迅速完成干燥过程。
得到粉体或细小颗粒的成品。
压力式喷雾造粒干燥机主要由供料系统、干燥系统、除尘系统、加热系统和电器系统组成，而每一系统又包括一些相关设备。
供料系统由搅拌桶、过滤器、隔膜泵和喷枪等组成。
球磨好的二次料浆从球磨机转移到搅拌桶中，经过滤器被隔膜泵抽取并传送，然后经过喷枪进入干燥塔内。
料浆由喷枪喷嘴进入干燥塔开始了喷雾造粒干燥过程，具体过程分为三个阶段：喷雾造粒干燥机料浆雾化。
农药干悬浮剂
一、农药干悬浮剂1、干悬浮剂法义：干悬浮剂是农药剂型之一，它是由水悬浮剂脱水而成，顾名思义--干悬浮剂（英文代码DF）。
近年来农业部农药检定所将干悬浮剂跟水分散性粒剂合为一起，统称为水分散性粒剂（英文代码ＷＤＧ）。
其实也就是加工方法差别，ＤＦ是湿法粉碎、造粒，WDG是干法粉碎、造粒。
2、干悬浮剂的制造工艺：原药+助剂+填料+水---配料---均质---粗磨--细磨---压力喷雾干燥---检测---包装。
就是将原药、助剂、填料、水加入到配料槽中，搅匀，然后用高速剪切机进行粗粉碎，再进入两级砂磨机细磨，磨细后加入成粒助剂后进入压力喷雾干燥塔干燥、造粒，检测喷雾干燥塔底部出的成品，合格后进入储存槽，待包装后可以出厂销售。
3、干悬浮剂的特点：优点：A、稀释后自然微粒细度可达1-5微米，明显好于干法的10-40微米。
细度的明显提高，将表现在悬浮率、分散性和药效的提高。
B、生产车间环境大大改善，湿法粉碎、干燥、造粒基本没有粉尘危害，从根本上改变了干法粉碎、造粒、干燥工艺“产品好看，车间没法看”的局面。
C、由于湿法工艺物料在管道中输送，可以实现连续生产，进而可达到自动鞚制，装备水平可以大大提高。
D、干燥过程由于是喷雾干燥，不经过挤压，水分在很短时间迅速蒸发，颗粒蓬松，因而对助剂的加入数量和质量要求升高，可以节约助剂成本。
缺点：A、设备投资相对偏高；B、湿法工艺需要脱出的水量明显大于干法工艺，因储柢耗偏高。
二、农药干悬浮剂在经常使用的农药剂型中以乳油、可湿性粉、胶悬剂、水剂等较为常见，这些剂型在特定的环境、条件下，能发挥较好的作用。
但随着人类对环保的日益重视，对使用农药也有了更高的要求，因而这些剂型又有其相应的局限性。
为此，专家们在不断追求探索更高效、更安全、更环保的农药新剂型，而干悬浮剂（DF）便是较成功的一种。
目前在一些西方发达国家，干悬浮剂已发展得较为成熟，总的来说，它具有以下特点：（1）在水中能快速崩解，分散性和悬浮性好。
悬浮剂生产车间操作规程
悬浮剂生产车间操作规程
《悬浮剂生产车间操作规程》
一、安全操作
1. 生产人员进入悬浮剂生产车间前，必须穿戴好工作服、帽子、手套等防护用具，并接受相关安全培训。
2. 操作人员在悬浮剂生产车间内必须注意防火、防爆等安全事项，禁止随意操作悬浮剂生产设备，必须按照操作规程进行操作。
3. 悬浮剂生产设备操作结束后，必须及时清理设备和车间，保持良好的环境卫生。
二、生产操作
1. 悬浮剂生产车间操作人员必须按照相关生产工艺流程进行操作，严格控制生产过程中的各项参数。
2. 生产车间操作人员必须仔细检查原材料和生产设备的状态，确保生产过程中的质量和安全。
3. 悬浮剂生产过程中，操作人员必须严格按照生产计划进行操作，确保生产效率和生产质量。
三、质量管理
1. 悬浮剂生产车间操作人员必须在生产过程中进行严格的质量控制和检测，确保产品质量符合相关标准。
2. 生产车间操作人员必须对生产过程中出现的任何质量问题及时报告，提出合理化建议，确保生产质量和安全。
四、紧急情况处理
1. 发生紧急情况时，悬浮剂生产车间操作人员必须迅速报告相关部门，并按照应急预案进行处理，确保人员安全和设备完整。
2. 生产车间操作人员必须接受相关应急演练培训，提高应对紧急情况的能力和素质。
以上就是《悬浮剂生产车间操作规程》的相关内容，希望所有操作人员都能严格遵守，确保悬浮剂生产过程中的安全和质量。
农药制剂悬浮剂生产工艺说明
生产工艺说明（1）悬浮剂悬浮剂生产工艺流程原药有机废气悬浮剂生产分为配料、搅拌、剪切、研磨、检测、灌装、包装等工序，其工艺简述如下：1.配料、搅拌：对有杂质原料进行除杂后，根据设备的装料系数和规定的产品配方计算各种物料的投入量。
将水抽送至密闭的配料釜，并从配料釜进料口加入固体原药及助剂进行混合搅拌。
2.剪切：配料结束，关闭配料口，进行搅拌，剪切。
3.砂磨：将剪切好的物料输入至砂磨机，进行研磨，控制砂磨机进出物料流速以控制物料细度，对物料细度进行检测。
4.剪切：将研磨完成的物料输送至调配釜中再次搅拌、剪切，使物料充分混合均匀。
5.检测：对调配好的悬浮剂产品进行质量检测，合格品转入灌装工序。
6.灌装：合格的悬浮剂产品输送至自动灌装机，采用自动液体灌装机，经准确计量后得到合格的悬浮剂产品7.包装：按规定选用合格的包装箱，装箱入库。
（2）乳油乳油生产工艺流程原药乳油生产分为配料、调制、检测、灌装、包装等工序，其工艺简述如下：1.配料：根据设备的装料系数和规定的产品配方计算各种物料的投入量。
将溶剂抽送至密闭的调制釜，并从调制釜进料口加入固体原药及助剂（表面活性剂）进行混合搅拌。
2.调制：配料结束，关闭配料口，进行搅拌，得到乳油半成品。
3.检测：对调制好的乳油半成品进行质量检测，合格后将其转入灌装工序；不合格进一步调制。
4.灌装：合格的乳油产品输送至自动灌装机，采用自动液体灌装机，经准确计量后得到合格的乳油产品5.包装：按规定选用合格的包装箱，装箱入库。
（3）可湿性粉剂可湿性粉剂生产工艺流程可湿性粉剂生产分为配料、预混合、粉碎、后混合、检测、包装等工序，其工艺简述如下：1.配料、预混合：根据设备的装料系数和规定的产品配方计算各种物料的投入量。
计量后的物料投入到前混合机中，开启搅拌使物料充分混合。
2.粉碎：将预混合所得物料输送到气流粉碎机进行粉碎。
3.后混合：将气流带出的物料经旋风分离器后送至后混合机，捕集器下面的物料收集后送人后混合机中，开启搅拌使物料充分混合4.检测、包装：出料经检测合格后，按包装规格包装、入库。

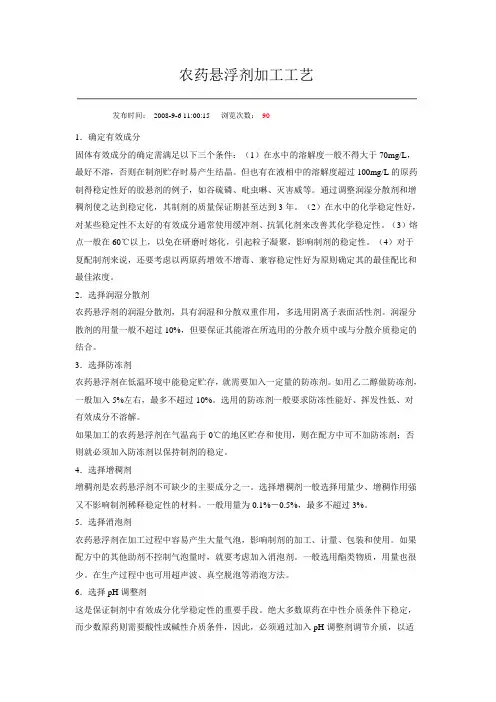

农药悬浮剂加工工艺
农药悬浮剂加工工艺发布时间：2008-9-6 11:00:15 浏览次数：901．确定有效成分固体有效成分的确定需满足以下三个条件：（1）在水中的溶解度一般不得大于70mg/L，最好不溶，否则在制剂贮存时易产生结晶。
但也有在液相中的溶解度超过100mg/L的原药制得稳定性好的胶悬剂的例子，如谷硫磷、吡虫啉、灭害威等。
通过调整润湿分散剂和增稠剂使之达到稳定化，其制剂的质量保证期甚至达到3年。
（2）在水中的化学稳定性好，对某些稳定性不太好的有效成分通常使用缓冲剂、抗氧化剂来改善其化学稳定性。
（3）熔点一般在60℃以上，以免在研磨时熔化，引起粒子凝聚，影响制剂的稳定性。
（4）对于复配制剂来说，还要考虑以两原药增效不增毒、兼容稳定性好为原则确定其的最佳配比和最佳浓度。
2．选择润湿分散剂农药悬浮剂的润湿分散剂，具有润湿和分散双重作用，多选用阴离子表面活性剂。
润湿分散剂的用量一般不超过10%，但要保证其能溶在所选用的分散介质中或与分散介质稳定的结合。
3．选择防冻剂农药悬浮剂在低温环境中能稳定贮存，就需要加入一定量的防冻剂。
如用乙二醇做防冻剂，一般加入5%左右，最多不超过10%。
选用的防冻剂一般要求防冻性能好、挥发性低、对有效成分不溶解。
如果加工的农药悬浮剂在气温高于0℃的地区贮存和使用，则在配方中可不加防冻剂；否则就必须加入防冻剂以保持制剂的稳定。
4．选择增稠剂增稠剂是农药悬浮剂不可缺少的主要成分之一。
选择增稠剂一般选择用量少、增稠作用强又不影响制剂稀释稳定性的材料。
一般用量为0.1%－0.5%，最多不超过3%。
5．选择消泡剂农药悬浮剂在加工过程中容易产生大量气泡，影响制剂的加工、计量、包装和使用。
如果配方中的其他助剂不控制气泡量时，就要考虑加入消泡剂。
一般选用酯类物质，用量也很少。
在生产过程中也可用超声波、真空脱泡等消泡方法。
6．选择pH调整剂这是保证制剂中有效成分化学稳定性的重要手段。
绝大多数原药在中性介质条件下稳定，而少数原药则需要酸性或碱性介质条件，因此，必须通过加入pH调整剂调节介质，以适合原药对介质pH值的需要。
DF干悬浮剂专用喷雾干燥设备,干悬浮剂压力喷雾 高品质
项目描述：DF干悬浮剂专用喷雾干燥设备是专门针对农药DF干悬浮剂开发的设备。
农药DF 干悬浮剂的产品要求颗粒度较大，颗粒呈空心球状。
这样可提高该产品的速溶性。
现有的DF干悬浮剂专用喷雾干燥设备中不设有尾气回收装置，不能对随尾气排出的原材料进行回收，造成不必要的浪费，经济效益低.我公司提供一种DF干悬浮剂专用喷雾干燥设备，该DF 干悬浮剂专用喷雾干燥设备能够将随尾气排出的原材料进行回收并重新导向干燥塔重新结粒，降低原材料的浪费，提高经济效益，而且干燥塔上小下大的结构能够减少产品与干燥塔塔壁碰撞的速度，减少产品的空心球状颗粒的破损，保持产品颗粒的完整性，提高产品的速溶性。
常州干燥为您量身打造DF干悬浮剂专用喷雾干燥设备，干悬浮剂压力喷雾造粒干燥机，DF干悬浮剂烘干机公司引进国外的先进技术，新型的设备结构，高制作水准，让您选购的设备没有后顾之忧，公司常年备有现货和样机，欢迎您的来电选购，让您买的放心，用的安心。
DF干悬浮剂压力式喷雾造粒干燥机是采用压力式雾化器借助隔膜泵的压力将溶液或浆状的物料雾化成细微液滴，使表面积显著增大，经与热风进行充分热交换得以快速干燥（十几秒至几十秒），从而得到粉体或细小颗粒产品的设备。
DF干悬浮剂专用喷雾干燥设备，干悬浮剂压力喷雾造粒干燥机，DF干悬浮剂烘干机产品介绍：本机组是一种可以同时完成干燥和造粒的装置。
按工艺要求可以调节料液泵的压力、流量、喷孔的大小，得到所需的按一定大小比例的球形颗粒。
DF干悬浮剂专用喷雾干燥设备，干悬浮剂压力喷雾造粒干燥机，DF干悬浮剂烘干机工艺流程：压力喷雾干燥机工作原理如下：通过2-20MPa的高压将液料（经过过滤的液料）送入压力式雾化器雾化成小液滴，经过雾化后的液滴（表面积大大增加）与热空气充分接触，迅速完成干燥过程。
得到粉体或细小颗粒的成品。
压力式喷雾造粒干燥机主要由供料系统、干燥系统、除尘系统、加热系统和电器系统组成，而每一系统又包括一些相关设备。
悬浮剂制药工艺
．确定有效成分固体有效成分的确定需满足以下三个条件：（1）在水中的溶解度一般不得大于70mg/L，最好不溶，否则在制剂贮存时易产生结晶。
但也有在液相中的溶解度超过100mg/L的原药制得稳定性好的胶悬剂的例子，如谷硫磷、吡虫啉、灭害威等。
通过调整润湿分散剂和增稠剂使之达到稳定化，其制剂的质量保证期甚至达到3年。
（2）在水中的化学稳定性好，对某些稳定性不太好的有效成分通常使用缓冲剂、抗氧化剂来改善其化学稳定性。
（3）熔点一般在60℃以上，以免在研磨时熔化，引起粒子凝聚，影响制剂的稳定性。
（4）对于复配制剂来说，还要考虑以两原药增效不增毒、兼容稳定性好为原则确定其的最佳配比和最佳浓度。
2．选择润湿分散剂农药悬浮剂的润湿分散剂，具有润湿和分散双重作用，多选用阴离子表面活性剂。
润湿分散剂的用量一般不超过10%，但要保证其能溶在所选用的分散介质中或与分散介质稳定的结合。
3．选择防冻剂农药悬浮剂在低温环境中能稳定贮存，就需要加入一定量的防冻剂。
如用乙二醇做防冻剂，一般加入5%左右，最多不超过10%。
选用的防冻剂一般要求防冻性能好、挥发性低、对有效成分不溶解。
如果加工的农药悬浮剂在气温高于0℃的地区贮存和使用，则在配方中可不加防冻剂；否则就必须加入防冻剂以保持制剂的稳定。
4．选择增稠剂增稠剂是农药悬浮剂不可缺少的主要成分之一。
选择增稠剂一般选择用量少、增稠作用强又不影响制剂稀释稳定性的材料。
一般用量为0.1%－0.5%，最多不超过3%。
5．选择消泡剂农药悬浮剂在加工过程中容易产生大量气泡，影响制剂的加工、计量、包装和使用。
如果配方中的其他助剂不控制气泡量时，就要考虑加入消泡剂。
一般选用酯类物质，用量也很少。
在生产过程中也可用超声波、真空脱泡等消泡方法。
6．选择pH调整剂这是保证制剂中有效成分化学稳定性的重要手段。
绝大多数原药在中性介质条件下稳定，而少数原药则需要酸性或碱性介质条件，因此，必须通过加入pH调整剂调节介质，以适合原药对介质pH值的需要。
悬浮剂生产中的性能控制及工艺优化
悬浮剂生产中的性能控制及工艺优化作者：羊一舟吴燕芳仰建新来源：《中国化工贸易·中旬刊》2019年第06期摘要：新型农药悬浮剂剂型为难溶于水和有机溶剂的固体农药的生产和应用提供了可能性，开创了新的发展空间，是一种代表农药制剂发展方向的一类重要剂型。
选用相应原料及工艺设备，设计合理的工艺流程，配制出质检指标优良、稳定性好的农药悬浮剂。
关键词：水悬浮剂;工艺参数;物理稳定性;性能控制;粒度测定;砂磨机悬浮剂又称水悬浮剂，是在助剂（分散剂、增稠剂、防冻剂、结构调节剂、消泡剂等）的作用下，将不溶于水或难溶于水的原药分散到水中形成均匀稳定的分散体系。
悬浮剂是在国内外公认的，一度被称为“划时代”的新剂型，悬浮剂为难溶于水和有机溶剂的固体农药的生产和应用提供了可能性，开创了新的发展空间，是一种代表农药制剂发展方向的一类重要剂型。
悬浮剂具有无粉尘、无有机溶剂的危害;使用中润湿性、铺展、粘着性都较强，且耐雨水冲刷，药效更能持久体现。
但悬浮剂在生产过程中存在以下难点：生产工艺相对复杂，技术含量高，工艺参数控制难度大;长期贮存时物理稳定性难以保证，易出现分层沉降、絮凝和晶体长大等问题。
1 农药悬浮剂的制备工艺及主要设备悬浮剂加工工艺研究的主要内容就是：1.1悬浮剂的生产工艺相对复杂，根据选好的农药有效成分的性质确定一种加工方法，即确定工艺路线农药悬浮剂加工方法一般都采用超微粉碎法（亦称湿磨法）。
该方法以水为分散介质，液体悬浮剂在水中扩散良好，物料分散性能好，物理性能稳定，被广泛使用。
1.2选定合适的加工设备，确定各组分的加料顺序，并在生产过程中根据质检数据不断改进优化悬浮剂的加工主要设备有：预粉碎设备、超微粉碎设备、高速均质混合机。
①预粉碎设备：一般采用球磨机或高效剪切机，为砂磨机制备细粉料浆;②超微粉碎设备：是悬浮剂加工的最关键设备，一般使用多级串联方式，每台研磨出不同粒径的介质;③高速均质混合机：是通过高速冲击、剪切、摩擦等作用来达到对介质破碎和匀化的设备。
农药水分散粒剂(WDGDF)加工工艺
加工工艺（DF）：按悬浮剂加工工艺（见悬浮剂），不添加增稠剂进行砂磨，再通过压力式喷雾干燥器，在一定温度下（视原药性质）喷雾干燥形成球型颗粒；悬浮剂加工工艺：1. 将部分工艺水（最好为去离子水）泵入洁净的剪切釜中，在剪切状态下，逐步加入分散剂、润湿剂和防冻剂，溶解完全，必要时需加热分散剂及润湿剂；2. 在剪切状态下，将原药和颜料分批加入剪切釜中，加完原药，再加入一半计量的消泡剂或全部计量的抑泡剂，对加工浓度低的原药可加入增稠剂（增稠剂加入，可能会增加研磨时间）、杀菌剂等；（剪切均匀后稍冷却，确保进入砂磨机的物料温度低于35度）3. 剪切均匀后进入一级砂磨机和二级砂磨机进行砂磨（砂磨温度正常为30度左右，温度过高会对产品质量带来影响,甚至假塑性膏化），直至被分散的原药粒径达到设计要求（砂磨过程中，间隔一定时间剪切一次物料，以确保被磨物料的均匀）；4. 当增稠剂在研磨后添加时，需在剪切作用下，将增稠剂水溶胶加入研磨后的浆液中，剪切均匀即可。
5. 特别说明：因自来水或地下水含有大量电解质，会破坏悬浮体系的双电层，建议工艺水采用去离子水；农药需在助剂均匀溶解后分批加入，否则会因农药未有效润湿，可能导致配料过程粘度增大无法吸入砂磨机；6. 应用推荐配方出现淅水较多而沉淀物疏松时，可能是粒径未达到要求，请进一步砂磨，也可能粘度不合适，通过调节增稠剂添加量，制备合格的制剂。
干法WDG加工艺：1 将原药、助剂、填料按比例混合，经气流粉碎机粉碎，粒径达到规定要求；2 在混合机中，喷入捏合剂约13～20%；3 根据柱状大小要求，选择合适的挤压设备，进行挤压造粒；4 在50～80℃条件下烘干至水分合格；5 筛分包装。
沸腾床造粒：采用沸腾床造粒机，捏合剂由沸腾床上部喷雾，粉体接触捏合剂后形成颗粒状，其它同挤压造粒工艺。
适用助剂SP-2836 高分子分散剂系列、SP-2845W高效润湿剂，通常两者按2:1比例，添加5～7%，补加0～4%普通润湿分散剂，可适用于绝大部分WDG；SP-2728超级分散剂、SP-SC79分散剂特别适用于DF和部分要求拉丝雾状分散的可湿粉体系。
农药悬浮剂加工工艺研发难点及解决方案(PPT 69张)
砂磨机
目前我国砂磨机有两种材质，材质分别有碳钢和不锈钢
立式砂磨机 立式、闭式 砂
立式砂磨机
篮式砂磨机
卧式砂磨机
•概 述 • 悬浮剂的配方组成及 • 影响因素及解决方案 • 加工工艺及设备选型 • 产品质量控制
悬浮剂SC的评价
分散性
粒径≤5um
贮存稳 热14d、
理想的悬浮剂 产品
性能优异，分散性好，悬浮率高； 在植物体表面的铺展和粘着力都比较强， 在润湿条件下，又能够缓慢而有效地进行 显著，也比较持久。
农药悬浮剂加工 研发难点及解决
•概 述 • 悬浮剂的配方组成及研 • 影响因素及解决方案 • 加工工艺及设备选型 • 产品质量控制
水乳剂 (EW) 5%
环保型剂型分类
悬 16
水剂（AS） 19%
环保型剂型
定义
•干悬浮剂 (DF) 是在悬浮剂 础上所发展出来的新剂型 悬浮剂通过喷雾干燥制成 状固体 雾干燥制成粉状或 , 使用时入水后与悬浮剂效
研磨时粘度增
常
粒径在贮存中
见
1、研磨时粘度 增大
难题
增加分散剂的 相比例）
改变分散剂的
难题
增加分散 改变分散剂 剂用量
2、粒
水溶性高 解决方法 分子量共聚物
使用分散 剂组合
粒子大、小
难题
多
溶解度不同
4、触变性
悬浮体系的分散相性质有关
分散剂对触变性的影响，主要是通过分散 的吸附作用，引起颗粒电荷以及颗粒间空 变。
问题及解决方
问题及解决方
问题及解决方
•概 述 • 悬浮剂的配方组成及 • 影响因素及解决方案 • 加工工艺及设备选型
悬浮剂加工工
擎宇化工专注绿色助剂和精准服务寻求更广泛的国际合作
成功企业谋略-%擎宇化工：专注绿色助剂和精准服寻求更广泛的国际合作如何减量增效及提高农药化肥利用率一直是全 球农化行业最关注的问题。
另外，受国内农药化肥 负增长政策、种植模式变化、施药技术变革等因素 的影响，农用助剂迎来了发展新机遇并进入快速增 长期。
为此,也吸引了国内外众多助剂公司参与进来。
作为一家具有创新基因的技术驱动型企业，擎宇化 工在众多竞争对手中众脱颖而出，堪称业界黑马。
我们坚信并更加期待擎宇化工不断突破技术壁垒与 创新边界，为全球农业的可持续发展赋能。
近日，走进江苏擎宇化工，采访了擎宇总工秦 敦忠博士，在其带领下参观了其具有国际领先水平 的创新农化实验室及生产基地，零距离领略了擎宇 卓越的客户服务理念、雄厚的技术实力，以及其快 速成长背后的低调务实及创新合作精神。
秦博士表示，公司坚持可持续发展理念，以可 重复利用的绿色材料为原料，合成可生物降解的农 药助剂；以应用场景为导向的价值共创服务理念，研发中心己实现客户制剂加工模拟和室内生测模拟，能够向客户提供精准服务。
公司基于可控聚合技术 制备的系列化高分子聚羧酸盐分散剂、以植物油为 原料的聚醚多元醇酯和增强药物体内传递的桶混助 剂处于行业领先水平。
公司将持续致力于绿色助剂 和精准服务，让药效更好表达。
专注农化助剂13年助力药效更好表达“为客户提供绿色助剂和精准服务，让药效更 好表达！成为值得尊重的农用助剂企业！”是擎宇 化工在助剂行业的使命及愿景。
大多数成功的企业，绝大多数都有一个共同点，那就是拥有聚焦的价值主张。
擎宇化工自从2008年 成立伊始，就将目光锁定在“农化助剂”这一品类，13年初心不改，逐步成长为国内领先的专业从事农 药配方助剂和桶混助剂研发、生产和销售的国家级 高新技术企业，并将其业务逐步拓展到东南亚、南 亚、中东、澳洲、东欧和部分南美地区等国际市场。
为全球600多家客户提供绿色助剂和精准服务。
目前，虽然公司产品己覆盖分散剂、润湿剂、乳化剂、消泡剂、增稠剂、桶混兼容剂，但是随着 助剂新品的不断丰富，公司客户群的不断发展壮大，以及国内外市场的不断拓展，公司的产能及各方面 资源均需要进一步的提升，预计2022年公司产能将 得到大幅度的提升，年产能有望超过10万吨。
悬浮剂(SC)生产操作规程
悬浮剂(SC)生产操作规程操作规程悬浮剂（SC）生产操作规程1.目的制定车间SC生产作业规程，规定了所有SC生产工段的投料、分散、砂磨、均质、调配、灌装等操作控制程序，安全注意事项及岗位等内容，以便操作工安全有效地进行生产活动；减少不良操作，保证生产的准确、最优。
2.流程简述TC助剂分散SC分散料砂磨SC砂磨料剪切SC匀质料水SC成品灌装配制3.设备一览表表1 SC生产设备一览表序号使用名称规格型号123456剪切机分散釜胶体磨齿轮泵砂磨机K3000LK3000L JTM-140 KCB-40 WSM-50L材质单位数量111321搪玻璃台搪玻璃台不锈钢台碳钢台不锈钢台搪玻璃台成品储罐K3000L4.设备控制参数见“SC工艺控制参数卡”。
5.工艺控制指标见SC检验计划。
点窜状态：0/A操作规程6.生产前准备6.1工作区已清洁，不存在与生产无关的原辅料、残留物和记录等。
6.2各反应罐内无异物并已清洗干净。
6.3各仪表灵敏准确，计量设备校验准确。
6.4准备好生产操作记录。
6.5工段设备状态标志正确。
6.6各转动部件、水电、热水、冷却水等系统一切正常。
6.7检查原辅料等储备是否正常。
6.8检查所有的电器设备连接和接地是否完好。
6.9检查所有的管道、阀门是否完好。
6.10检查所有的泵的润滑及油位是否正常。
6.11准备好橡胶手套、口罩等劳保用品。
6.12准备好取样杯、手柄扳手等放于定置区。
7.备料7.1接到订单，车间技术员根据订单和SC工艺配方，进行BOM分解，计算好需要加入物料（TC、助剂、水）的用量（注意配方的计算是以重量为单位，计算时要乘以比重计算总分散量）。
7.2统计员根据分解的BOM，在ERP中对生产所需的物料（TC、助剂）打出库。
7.3操作人员根据出库单去仓库领料。
并将所需要的物料运至操作岗位，定置存放，准备生产。
8.分散8.1在净化水高位罐准备好计量好的水，先把净化水加入分散釜中。
启动搅拌（根据工艺要求是否需要开启釜夹套的循环水），加入计算好的液态助剂，开始投固体料（TC等），由SC分散釜分散口加入，禁止杂质的投入，投入计算好的固态助剂，剪切20min（剪切时间视物料性质决定，特殊产品剪切时间可以缩短）。
干悬浮剂DF的加工工艺与特点
干悬浮剂DF 的加工工艺与特点干悬浮剂，英文名DF（Dry Flowable），水分散粒剂英文名WDG ( Water Dispersible Granules ),干悬浮剂和水分散粒剂实质上是一回事，差别在于干悬浮剂是做成水悬浮剂后采用喷雾造粒的方式所得，所以外观上一般为圆球状，而水分散粒剂主流为干法工艺，目前较常见的为挤压造粒和硫化床造粒1、干悬浮剂定义：干悬浮剂是农药剂型之一，它是由水悬浮剂脱水而成，顾名思义—干悬浮剂（英文代码DF ）。
近年来农业部农药检定所将干悬浮剂跟水分散性粒剂合为一起，统称为水分散性粒剂（英文代码WDG）。
其实也就是加工方法差别，DF是湿法粉碎、造粒，WDG 是干法粉碎、造粒2、干悬浮剂的制造工艺：原药+助剂+填料+水—配料—均质—粗磨—细磨—压力喷雾干燥—检测—包装就是将原药、助剂、填料、水加入到配料槽中，搅拌均匀，然后用高速剪切机进行粗粉碎，再进入两级砂磨机细磨，磨细后加入成粒助剂后进入压力喷雾干燥塔干燥、造粒，检测喷雾干燥塔底部出的成品，合格后进入储存槽，待包装后可以出厂销售。
3.干悬浮剂DF （中）与挤压造粒WDG （左）、流化床造粒的WDG （右）崩解试验比对4、干悬浮剂的特点：优点：A、稀释后自然微粒细度可达1-5微米，明显好于干法的10-40 微米。
细度的明显提高，将表现在悬浮率、分散性和药效的提高。
1 、在水中能快速崩解，分散性和悬浮性好。
2、药液颗粒极细微，能均科附着在作物表面，形成致密的保护膜，辅以良好的粘附剂，可增加粘附性能，耐雨水冲刷。
3、药液颗凿大小比例分配合理，既能保证药剂的速效性和持效性，又有保护药剂与作物表面能充分完全接触，有效成分均匀一致地发挥作用，叶片每处用药能更均匀，保证更长的持效期，提高药效。
4 、安全性好，不易产生药害，即使在花期也可使用。
B、生产车间环境大大改善，湿法粉碎、干燥、造粒基本没有粉尘危害，从根本上改变了干法粉碎、造粒、干燥工艺“产品好看，车间没法看”的局面。
悬浮剂加工工艺研发难点及解决方案
•概 述 • 悬浮剂的配方组成及研究 • 影响因素及解决方案 • 加工工艺及设备选型 • 产品质量控制
•农药悬浮剂为固液悬浮体 系，其贮存物理稳定性问 题始终是制约悬浮剂开发 和生产的主要难题
触变性
奥氏熟化
悬
浮
聚集
剂
不
絮凝
稳
定
分层
性
沉淀
不
化学不稳定性
稳
定
的
悬
浮
液
物理不稳定性
化
原药中带来的杂质
否则在制剂贮存时易Байду номын сангаас生结晶。但也有在液相中的
溶解度超过100mg/L的原药制得稳定性好的胶悬剂
有
的例子，通过调整润湿分散剂和增稠剂使之达到稳
效
定化，
成
在水中的化学稳定性好，对某些稳定性不太好的有
分
效成分通常使用缓冲剂、抗氧化剂来改善其化学稳
定性。
熔点一般在60℃以上，以免在研磨时熔化，引起粒 子凝聚，影响制剂的稳定性。
对于复配制剂来说，还要考虑以两原药增效不增毒、 兼容稳定性好为原则确定其的最佳配比和最佳浓度。
悬浮剂配方组成
润 湿 分 散 剂
功能及特点
对被分散的农药活性成分
粒子外表面和多孔表面有
良好的润湿作用，有助于
生
排除农药活性成分粒子表
产
面上的空气，加快粒子进 入水中的润湿速度，使粒
子迅速润湿，从而避免研
提高制剂悬浮稳定性的目的。
不同粒径沉降10cm所需要的时间
粒径（μm）
5
2
1
0.5
时间（d)
4
26
106
424
即使将农药颗粒粒径控制在1微米，农药颗粒沉至容器底部也只需106天（三个半月）
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
DF农药干悬浮剂设备投资大，且要求产品的生产规模较大，而难以推广开来。
与传统挤压法制粒相比较，DF要求批产量吨位较大，也是限制因素之一，但是DF与传统挤压法的WDG相比较DF产品性能优异，助剂成本较低（不含设备投入、能耗），且配方较WDG简单更为实用。
目前已建立大规模DF装置的也有几家农药企业，有龙汇（甲维盐DF），河北双吉，江苏快达（苯噻草胺·苄嘧磺隆DF、吡嘧磺隆DF以及二氯喹啉酸DF干悬浮剂），石家庄兴柏（甲维盐DF），江苏天容（啶虫脒DF、溴氰菊酯DF）等几家企业，还有部分专业加工企业。
不过目前国内企业的装置，自动化程度，产能和国外跨国企业还是有很大的差距，笔者有幸在德国BASF参观到其DF设备，感觉都是很震撼。
很大的装置，自动化程度也很高。
年产都是几千吨的装置。
DF核心工艺与设备就是干燥塔，工作原理是空气通过过滤器和加热器，进入干燥塔顶部的空气分配器，然后呈螺旋状均匀地进入干燥室。
料液由料液槽经过滤器由泵送至干燥塔顶的离心雾化器，使料液喷成极小的雾状液滴，料液与热空气并流接触，水份迅速蒸发，在极短的时间内干燥为成品。
成品由干燥塔底部和旋风分离器排出，废气由风机排出。
1特点：
干燥速度快。
料液经离心喷雾后，表面积大大增加，在高温气流中，瞬间就可蒸发95%-98%的水份，完成干燥时间仅需数秒钟。
采用并流型喷雾干燥形式能使液滴与热风同方向流动，虽然热风的温度较高，但由于热风进入干燥室内立即与喷雾液滴接触，室内温度急降，而物料的湿球温度基本不变，
因此也适宜于热敏性物料干燥。
使用范围广。
根据物料的特性，可以用于热风干燥、离心造粒和冷风造粒，大多特性差异很大的产品都能用此机生产。
由于干燥过程是在瞬间完成的，产成品的颗粒基本上能保持液滴近似的球状，产品具有良好的分散性，流动性和崩解性。
生产过程简化，操作控制方便。
喷雾干燥通常用于固含量60%以下的溶液，干燥后，不需要再进行粉碎和筛选，减少了生产工序，简化了生产工艺。
对于产品的粒径、松密度、水份，在一定范围内，可改变操作条件进行调整，控制、管理都很方便。
为使物料不受污染和延长设备寿命，凡与物料接触部分，均采用不锈钢材料制作。
料液经喷雾后,雾化成分散的微粒,表面积大大增加,与热空气接触后在极短的时间内就能完成干燥过程。
一般情况下在100～150℃,1～3s内就能蒸发95%～98%的水分。
由于干燥过程是在瞬间完成的,产成品的颗粒基本上能保持与液滴近似的球状,从而具有良好的分散性、优良的冲调性和很高的溶解度。
2生产中可能出现的问题和引起的原因及补救措施总结如下：
2.1 粘壁现象严重
主要表现是干燥室内到处都有粘着的湿粉。
其原因是:(1)进料量太大,不能充分蒸发;(2)喷雾开始前干燥室加热不足;(3)开始喷雾时,下料流量调节过大;(4)加入的料液不稳定。
针对上述产生问题的不同原因,可依次采取以下措施:适当减少进料量;适当提高热风的进口和出口温度;在开始喷雾时,流量要小,逐步加大,调节到适当时为止;检查管道是否堵塞,调整物料固形物含量,保证料液的流动性。
2.2 产品水分含量太高
排风温度是影响成品水分含量的主要因素,所以造成产品水分含量太高的原因一般是排风温度太低。
而排风温度可由进料量来调节。
因此相应的措施是适当减小进料量,以提高排风温度。
2.3 产品纯度低,杂质过多
造成这种情况的可能原因有以下几个方面:(1)空气过滤效果不佳;(2)积粉混入成品;(3)原料纯度不高;(4)设备清洗不彻底。
可采用的补救措施有:检查空气过滤器中过滤材质敷设是否均匀,过滤器使用时间是否太长,若是应立即更换;检查热风入口处焦粉情况,克服涡流;喷物前应将料液过滤;重新清洗设备。
2.4 产品粉粒太细
产品颗粒太细会影响其溶解性、冲调性能。
原因是含固量太低或进料量太小。
补救措施是提高料液的含固量,加大进料量,提高进风温度。
2.5 跑粉现象严重,产品得率低
跑粉损失过多,大大影响成品的得率,一般的原因是旋风分离器的分离效果差。
若出现这种情况,应检查旋风分离器是否由于敲击、碰撞而变形;提高旋风分离器进出口的气密性,检查其内壁及出料口是否有积料堵塞现象。
当然分离效率还与粉末的比重及粒度的大小有关,某些物料可根据需要增加第二级除尘。
2.6 离心喷头转速太低
主要是离心喷头部件出了故障,所以要停止使用喷头,检查喷头内部件。
2.7 蒸发量太低
原因可能是:(1)整个系统的空气量减少;(2)热风的进口温度偏低;(3)设备有漏风现象,有冷风进入干燥室。
补救措施为:(1)检查离心机的转速是否正常;(2)检查离心机调节阀位置是否正确;(3)检查空气过滤器及空气加热器管道是否堵塞;(4)检查电网电压是否正常;(5)检查电加热器是否正常工作;(6)检查设备各组件连接是否密封。
2.8 离心喷头运转时有杂声或振动
主要由于喷头的清洗和保养不当引起的喷盘内附有残留物质或主轴产生弯曲和变形,也可能是离心盘动平衡不好。
解决办法;检查喷雾盘内是否有残存物质,
若有应及时清洗;发现主轴有异常,要进行更换;对离心盘的动平衡重新调整或更换。
